Procedimiento pruebas Telesupervisión

Presentación del tema: "Procedimiento pruebas Telesupervisión"— Transcripción de la presentación:

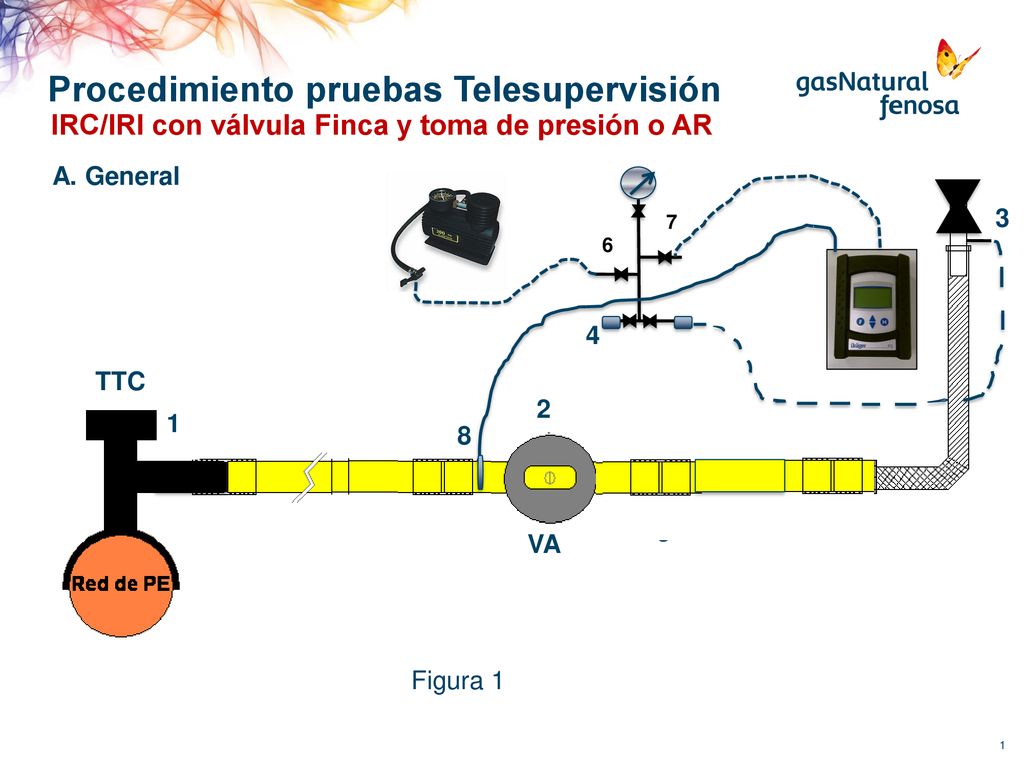

1 Procedimiento pruebas Telesupervisión
IRC/IRI con válvula Finca y toma de presión o AR A. General 3 7 6 4 TTC 2 2 1 8 3 VA Figura 1

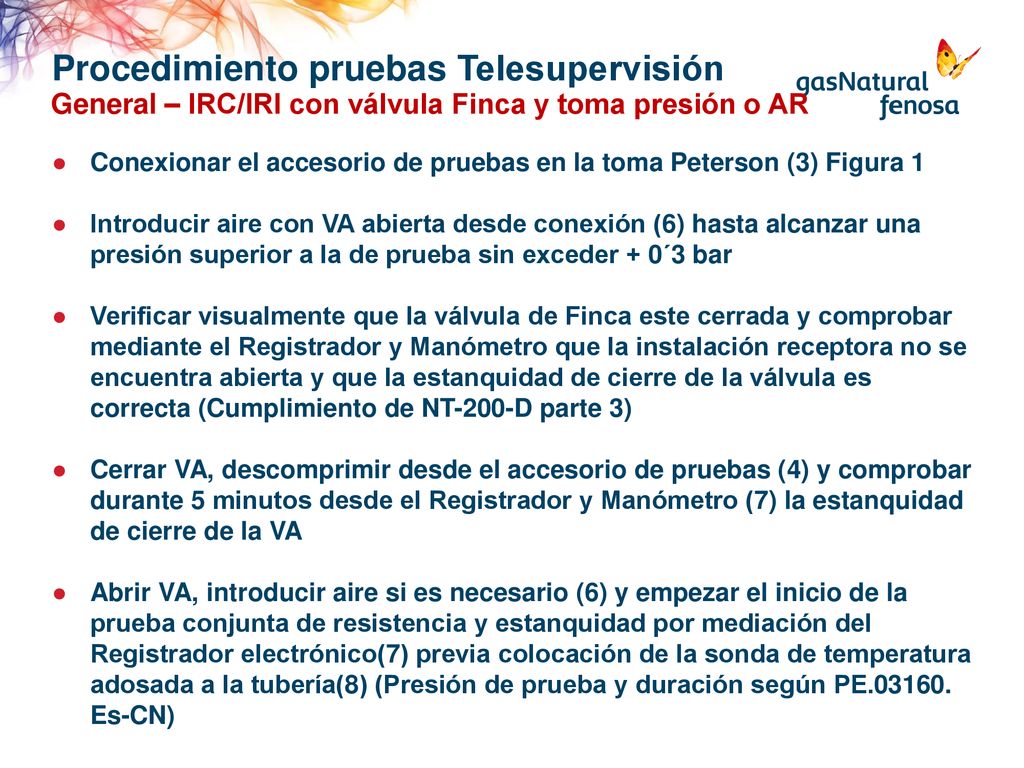

2 Procedimiento pruebas Telesupervisión
General – IRC/IRI con válvula Finca y toma presión o AR Conexionar el accesorio de pruebas en la toma Peterson (3) Figura 1 Introducir aire con VA abierta desde conexión (6) hasta alcanzar una presión superior a la de prueba sin exceder + 0´3 bar Verificar visualmente que la válvula de Finca este cerrada y comprobar mediante el Registrador y Manómetro que la instalación receptora no se encuentra abierta y que la estanquidad de cierre de la válvula es correcta (Cumplimiento de NT-200-D parte 3) Cerrar VA, descomprimir desde el accesorio de pruebas (4) y comprobar durante 5 minutos desde el Registrador y Manómetro (7) la estanquidad de cierre de la VA Abrir VA, introducir aire si es necesario (6) y empezar el inicio de la prueba conjunta de resistencia y estanquidad por mediación del Registrador electrónico(7) previa colocación de la sonda de temperatura adosada a la tubería(8) (Presión de prueba y duración según PE Es-CN)

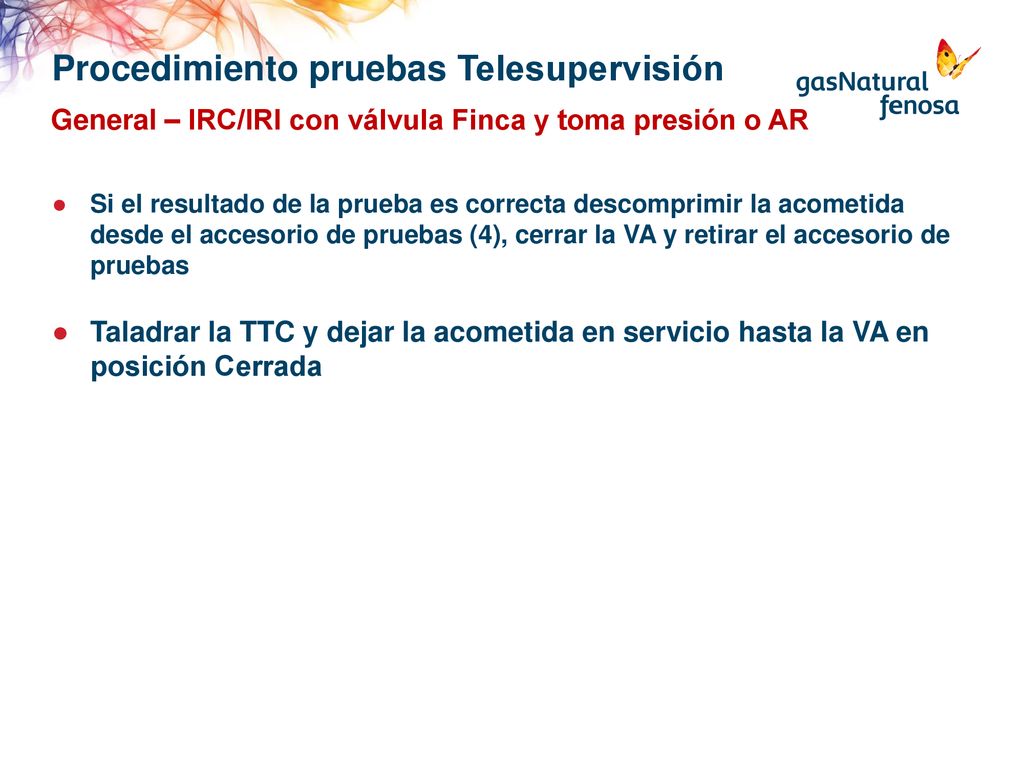

3 Procedimiento pruebas Telesupervisión
General – IRC/IRI con válvula Finca y toma presión o AR Si el resultado de la prueba es correcta descomprimir la acometida desde el accesorio de pruebas (4), cerrar la VA y retirar el accesorio de pruebas Taladrar la TTC y dejar la acometida en servicio hasta la VA en posición Cerrada

4 Procedimiento pruebas Telesupervisión
IRC/IRI con válvula Finca y toma de presión o AR B. Variante 1 7 6 TTC 2 2 1 8 4 3 VA Figura 1

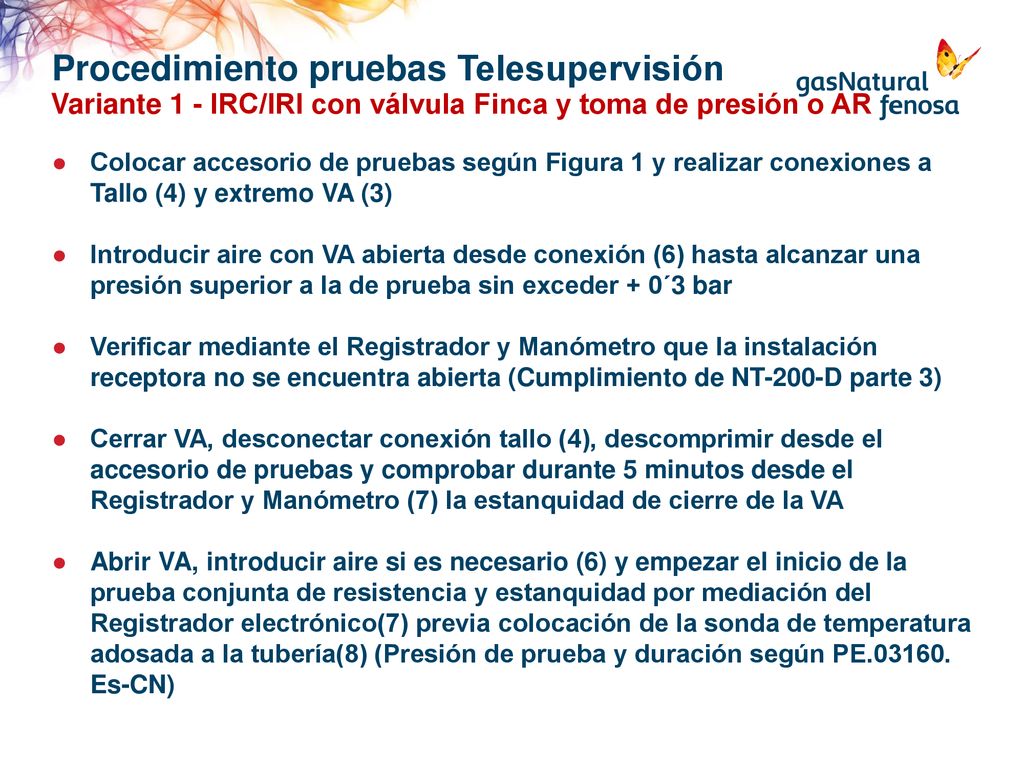

5 Procedimiento pruebas Telesupervisión
Variante 1 - IRC/IRI con válvula Finca y toma de presión o AR Colocar accesorio de pruebas según Figura 1 y realizar conexiones a Tallo (4) y extremo VA (3) Introducir aire con VA abierta desde conexión (6) hasta alcanzar una presión superior a la de prueba sin exceder + 0´3 bar Verificar mediante el Registrador y Manómetro que la instalación receptora no se encuentra abierta (Cumplimiento de NT-200-D parte 3) Cerrar VA, desconectar conexión tallo (4), descomprimir desde el accesorio de pruebas y comprobar durante 5 minutos desde el Registrador y Manómetro (7) la estanquidad de cierre de la VA Abrir VA, introducir aire si es necesario (6) y empezar el inicio de la prueba conjunta de resistencia y estanquidad por mediación del Registrador electrónico(7) previa colocación de la sonda de temperatura adosada a la tubería(8) (Presión de prueba y duración según PE Es-CN)

6 Procedimiento pruebas Telesupervisión
IRC/IRI con válvula Finca y toma de presión o AR B. Variante 1 TTC 2 1 3 Manguito conexión VA cerrada Figura 3

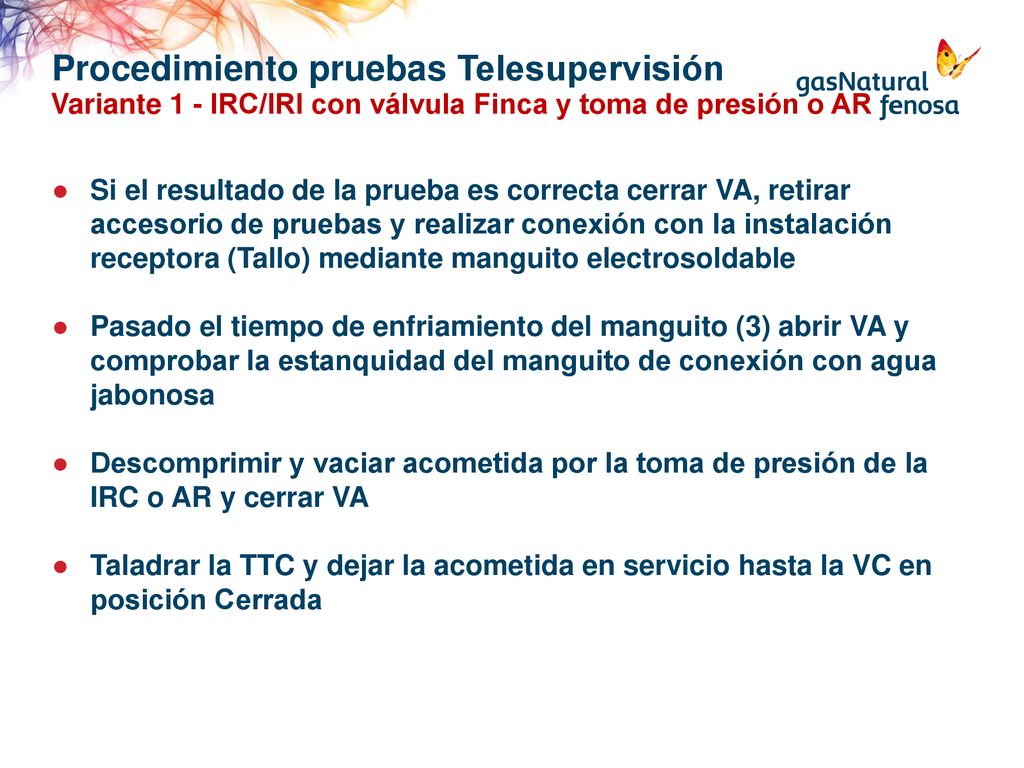

7 Procedimiento pruebas Telesupervisión
Variante 1 - IRC/IRI con válvula Finca y toma de presión o AR Si el resultado de la prueba es correcta cerrar VA, retirar accesorio de pruebas y realizar conexión con la instalación receptora (Tallo) mediante manguito electrosoldable Pasado el tiempo de enfriamiento del manguito (3) abrir VA y comprobar la estanquidad del manguito de conexión con agua jabonosa Descomprimir y vaciar acometida por la toma de presión de la IRC o AR y cerrar VA Taladrar la TTC y dejar la acometida en servicio hasta la VC en posición Cerrada

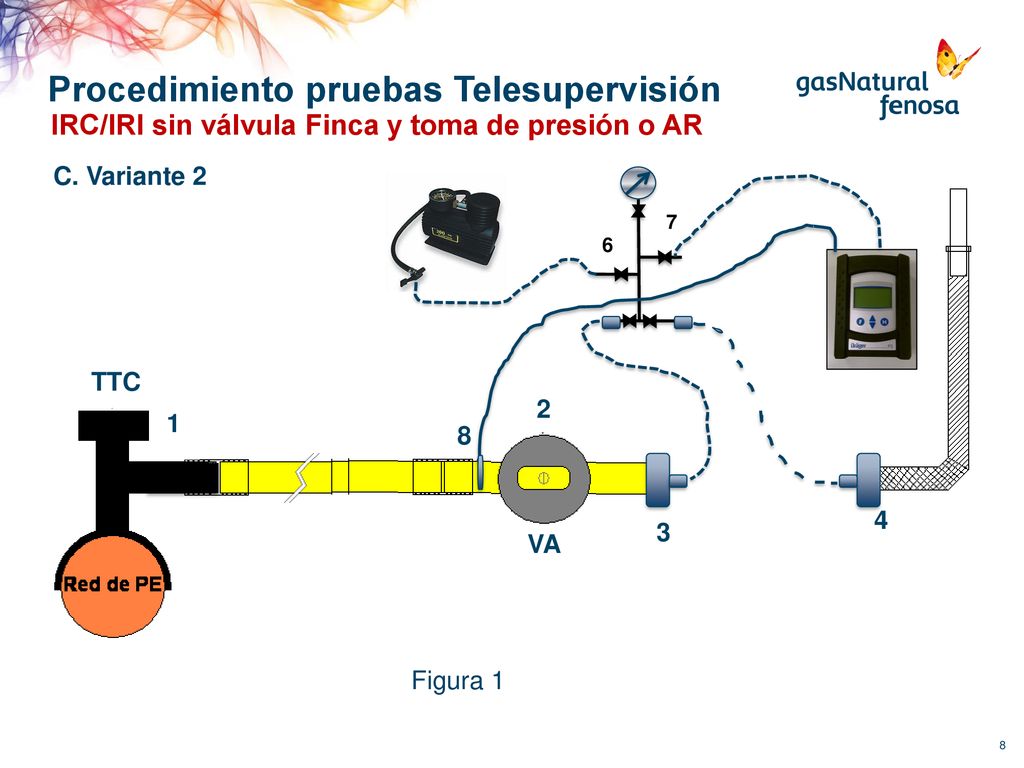

8 Procedimiento pruebas Telesupervisión
IRC/IRI sin válvula Finca y toma de presión o AR C. Variante 2 7 6 TTC 2 2 1 8 4 3 VA Figura 1

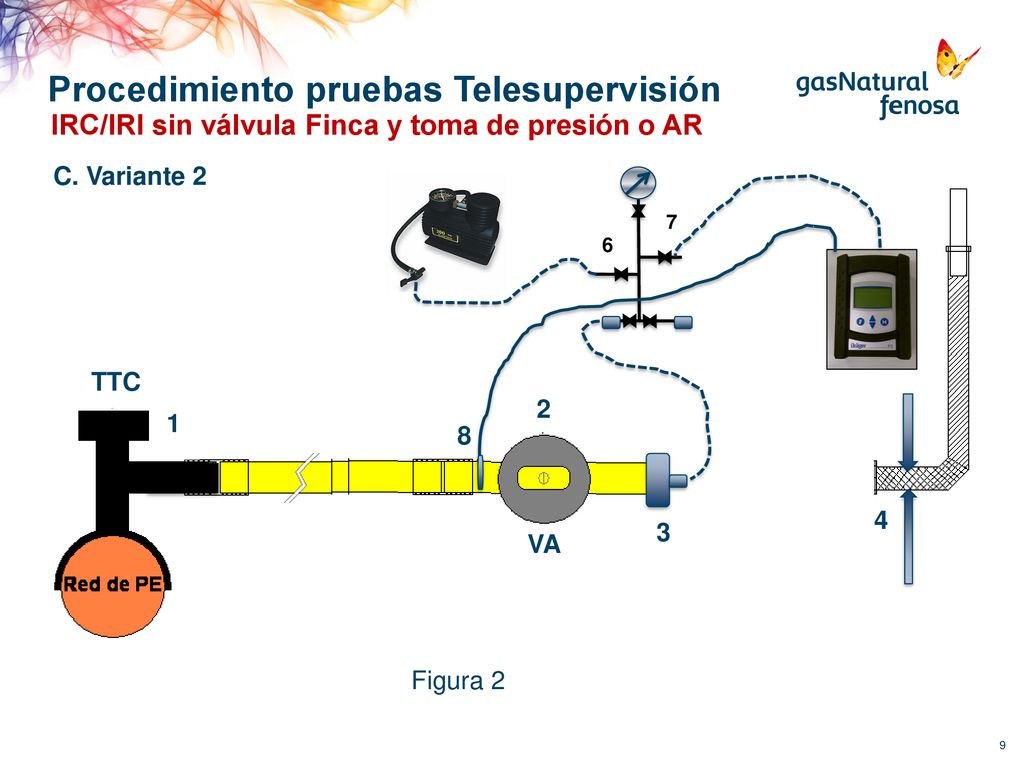

9 Procedimiento pruebas Telesupervisión
IRC/IRI sin válvula Finca y toma de presión o AR C. Variante 2 7 6 TTC 2 2 1 8 4 3 VA Figura 2

10 Procedimiento pruebas Telesupervisión

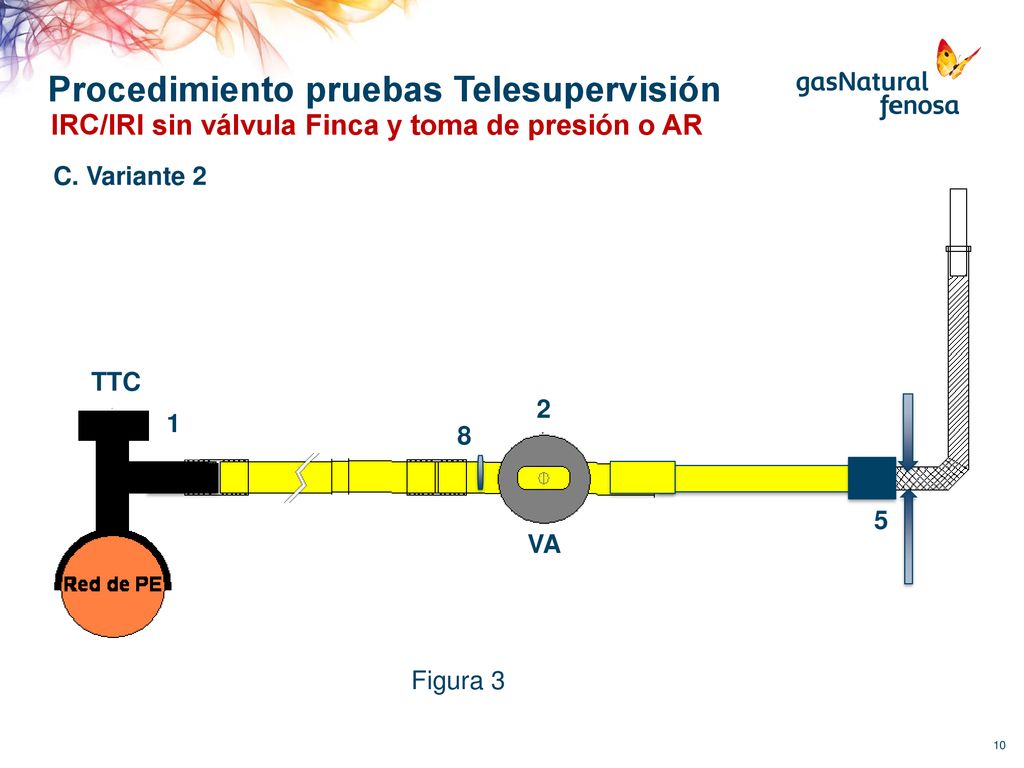

IRC/IRI sin válvula Finca y toma de presión o AR C. Variante 2 TTC 2 2 1 8 5 VA Figura 3

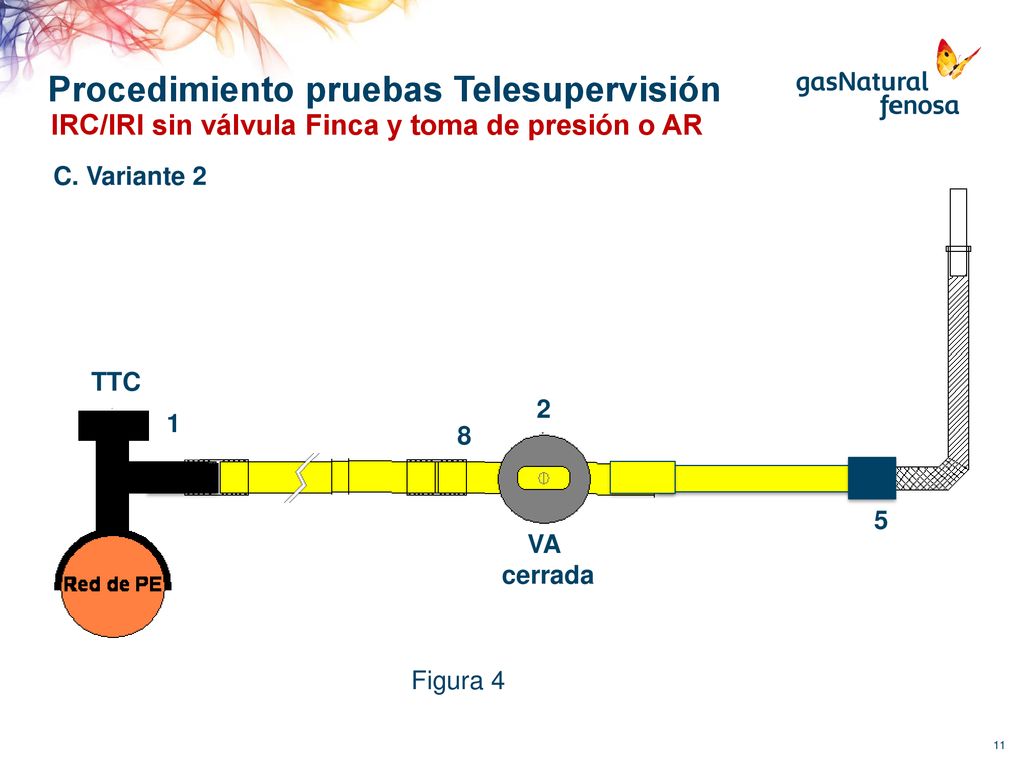

11 Procedimiento pruebas Telesupervisión
IRC/IRI sin válvula Finca y toma de presión o AR C. Variante 2 TTC 2 2 1 8 5 VA cerrada Figura 4

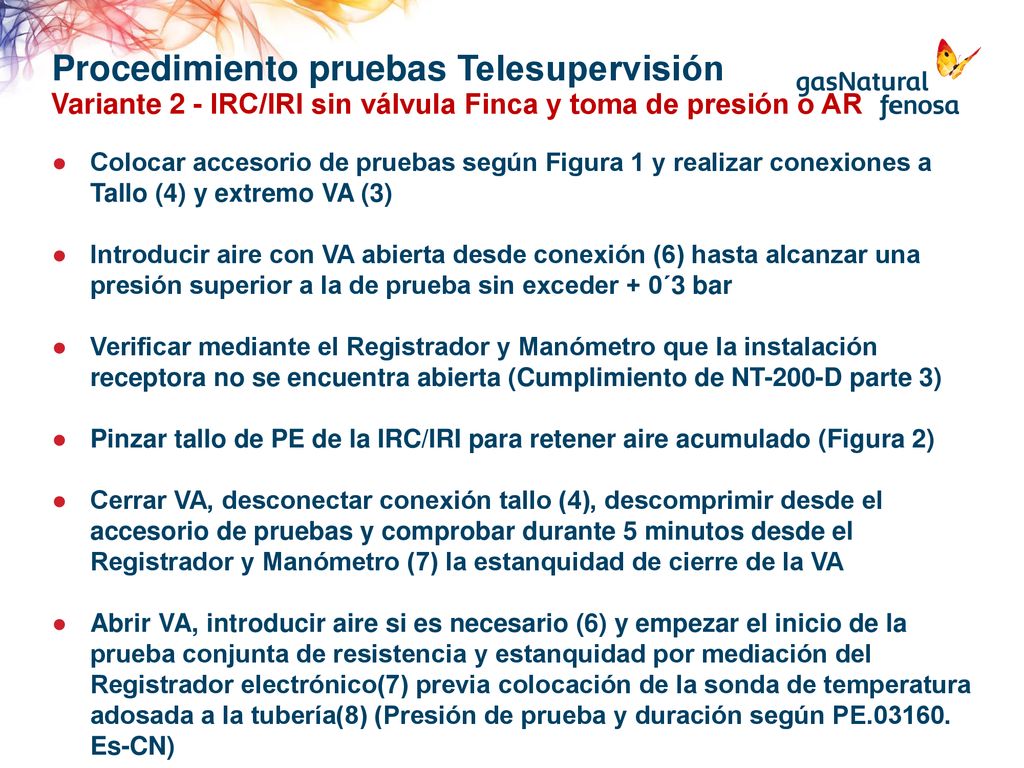

12 Procedimiento pruebas Telesupervisión
Variante 2 - IRC/IRI sin válvula Finca y toma de presión o AR Colocar accesorio de pruebas según Figura 1 y realizar conexiones a Tallo (4) y extremo VA (3) Introducir aire con VA abierta desde conexión (6) hasta alcanzar una presión superior a la de prueba sin exceder + 0´3 bar Verificar mediante el Registrador y Manómetro que la instalación receptora no se encuentra abierta (Cumplimiento de NT-200-D parte 3) Pinzar tallo de PE de la IRC/IRI para retener aire acumulado (Figura 2) Cerrar VA, desconectar conexión tallo (4), descomprimir desde el accesorio de pruebas y comprobar durante 5 minutos desde el Registrador y Manómetro (7) la estanquidad de cierre de la VA Abrir VA, introducir aire si es necesario (6) y empezar el inicio de la prueba conjunta de resistencia y estanquidad por mediación del Registrador electrónico(7) previa colocación de la sonda de temperatura adosada a la tubería(8) (Presión de prueba y duración según PE Es-CN)

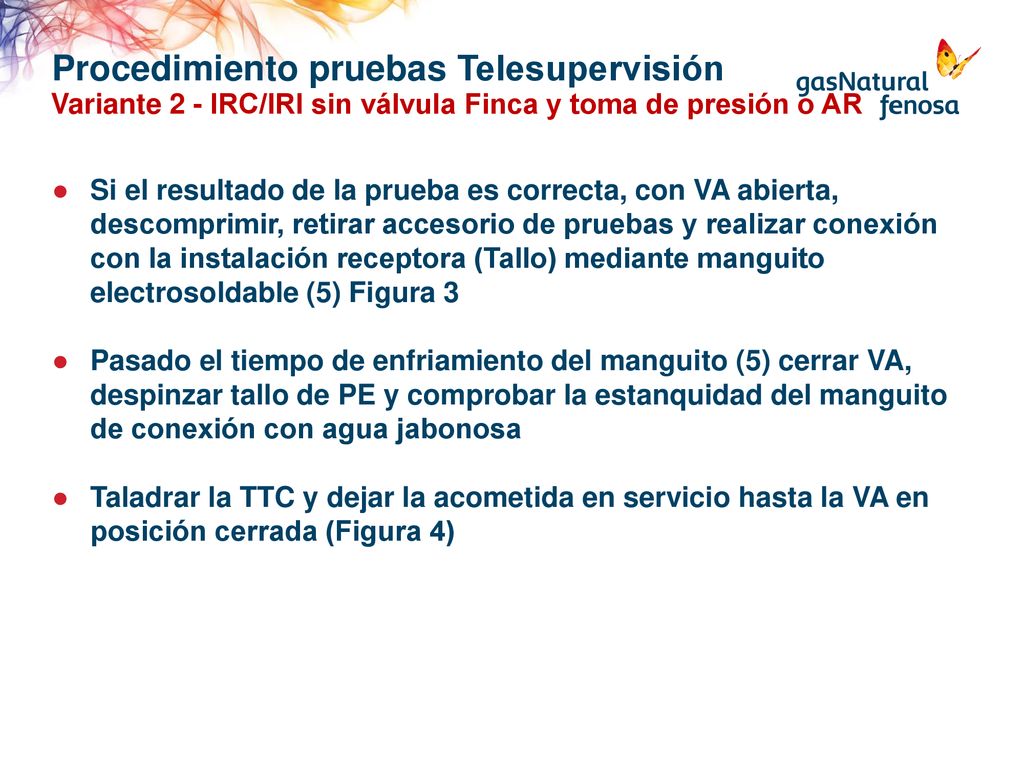

13 Procedimiento pruebas Telesupervisión
Variante 2 - IRC/IRI sin válvula Finca y toma de presión o AR Si el resultado de la prueba es correcta, con VA abierta, descomprimir, retirar accesorio de pruebas y realizar conexión con la instalación receptora (Tallo) mediante manguito electrosoldable (5) Figura 3 Pasado el tiempo de enfriamiento del manguito (5) cerrar VA, despinzar tallo de PE y comprobar la estanquidad del manguito de conexión con agua jabonosa Taladrar la TTC y dejar la acometida en servicio hasta la VA en posición cerrada (Figura 4)

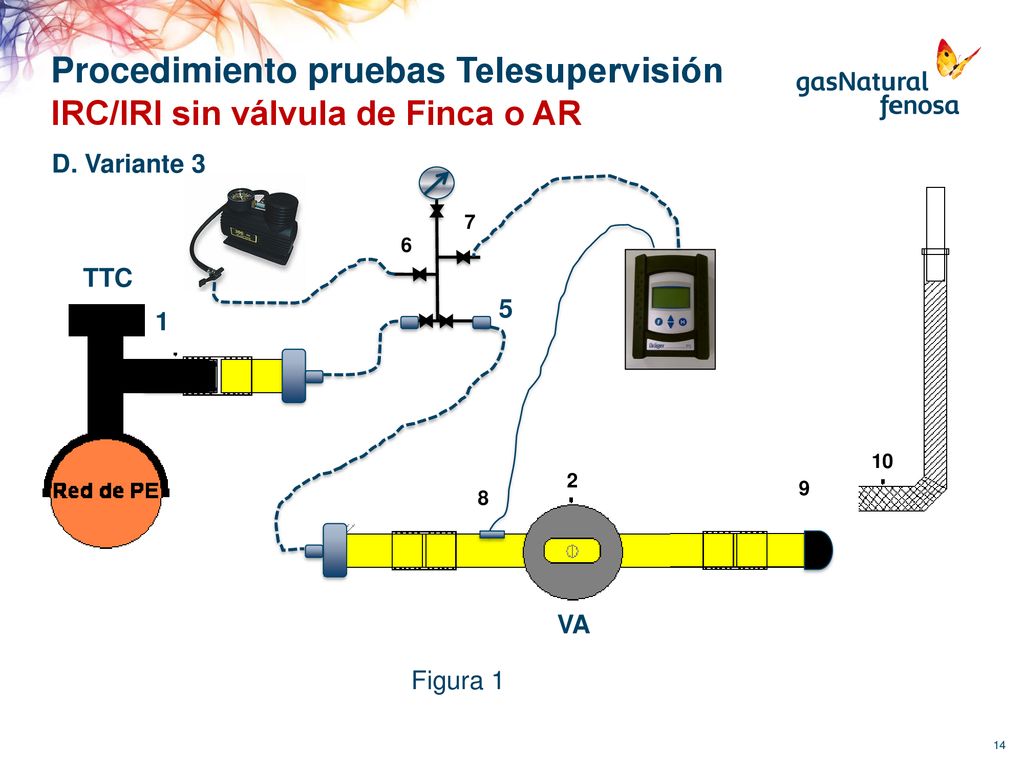

14 Procedimiento pruebas Telesupervisión
IRC/IRI sin válvula de Finca o AR D. Variante 3 7 6 TTC 5 1 10 2 9 8 VA Figura 1

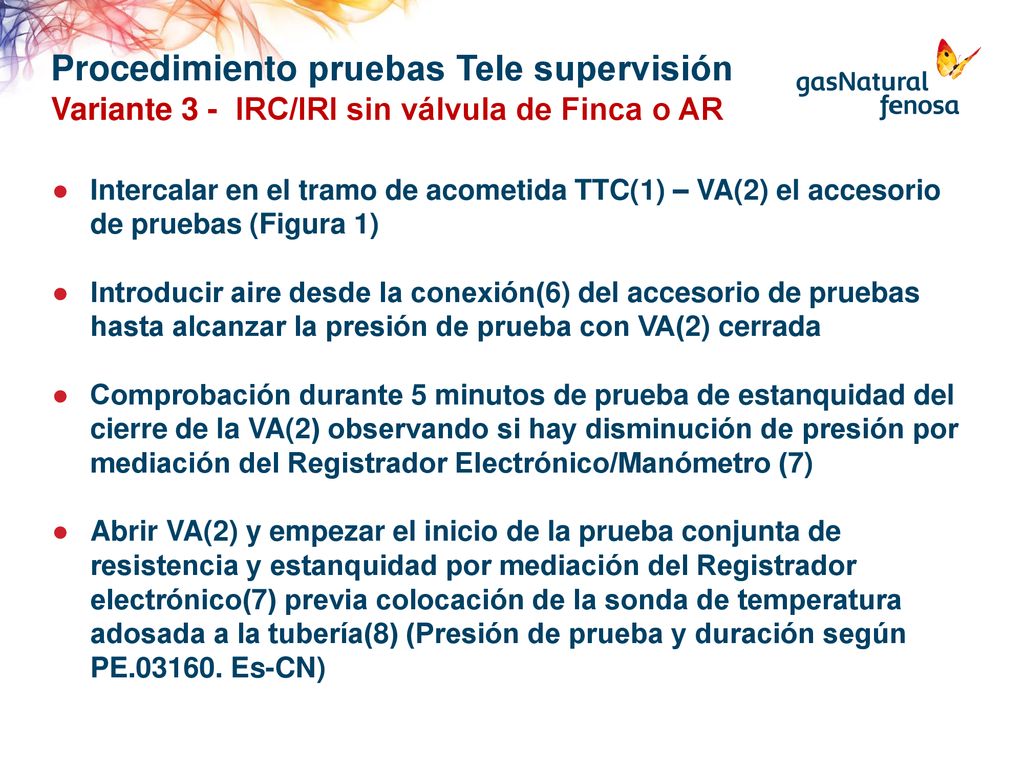

15 Procedimiento pruebas Tele supervisión
Variante 3 - IRC/IRI sin válvula de Finca o AR Intercalar en el tramo de acometida TTC(1) – VA(2) el accesorio de pruebas (Figura 1) Introducir aire desde la conexión(6) del accesorio de pruebas hasta alcanzar la presión de prueba con VA(2) cerrada Comprobación durante 5 minutos de prueba de estanquidad del cierre de la VA(2) observando si hay disminución de presión por mediación del Registrador Electrónico/Manómetro (7) Abrir VA(2) y empezar el inicio de la prueba conjunta de resistencia y estanquidad por mediación del Registrador electrónico(7) previa colocación de la sonda de temperatura adosada a la tubería(8) (Presión de prueba y duración según PE Es-CN)

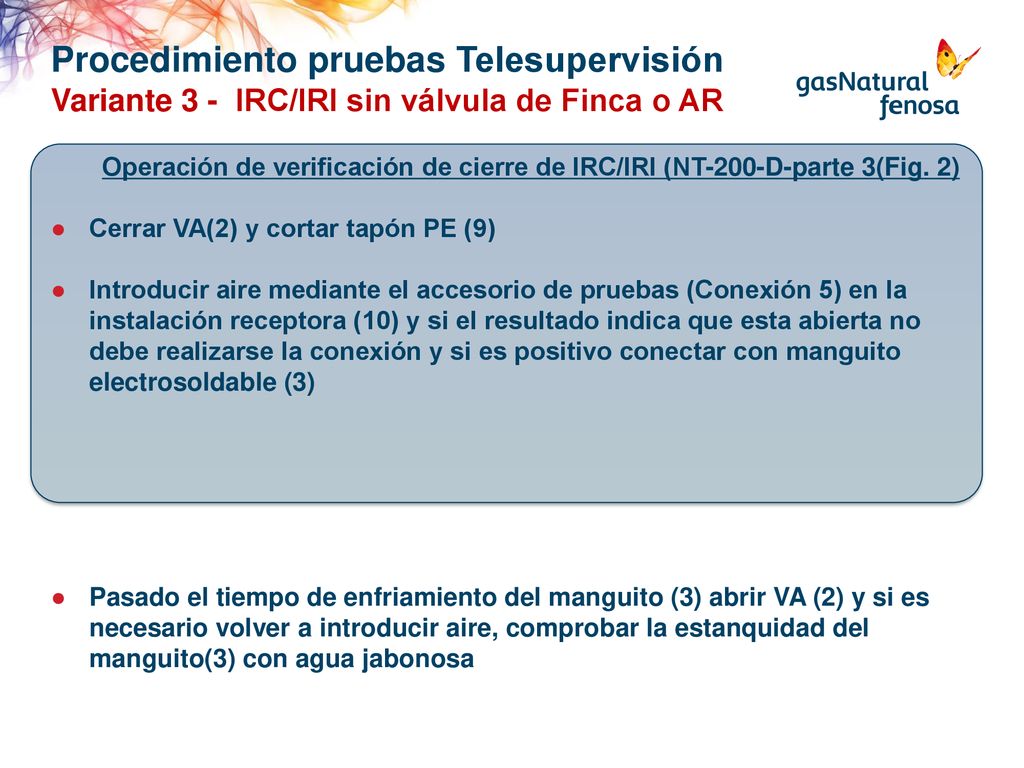

16 Procedimiento pruebas Telesupervisión
Variante 3 - IRC/IRI sin válvula de Finca o AR Operación de verificación de cierre de IRC/IRI (NT-200-D-parte 3(Fig. 2) Cerrar VA(2) y cortar tapón PE (9) Introducir aire mediante el accesorio de pruebas (Conexión 5) en la instalación receptora (10) y si el resultado indica que esta abierta no debe realizarse la conexión y si es positivo conectar con manguito electrosoldable (3) Pasado el tiempo de enfriamiento del manguito (3) abrir VA (2) y si es necesario volver a introducir aire, comprobar la estanquidad del manguito(3) con agua jabonosa

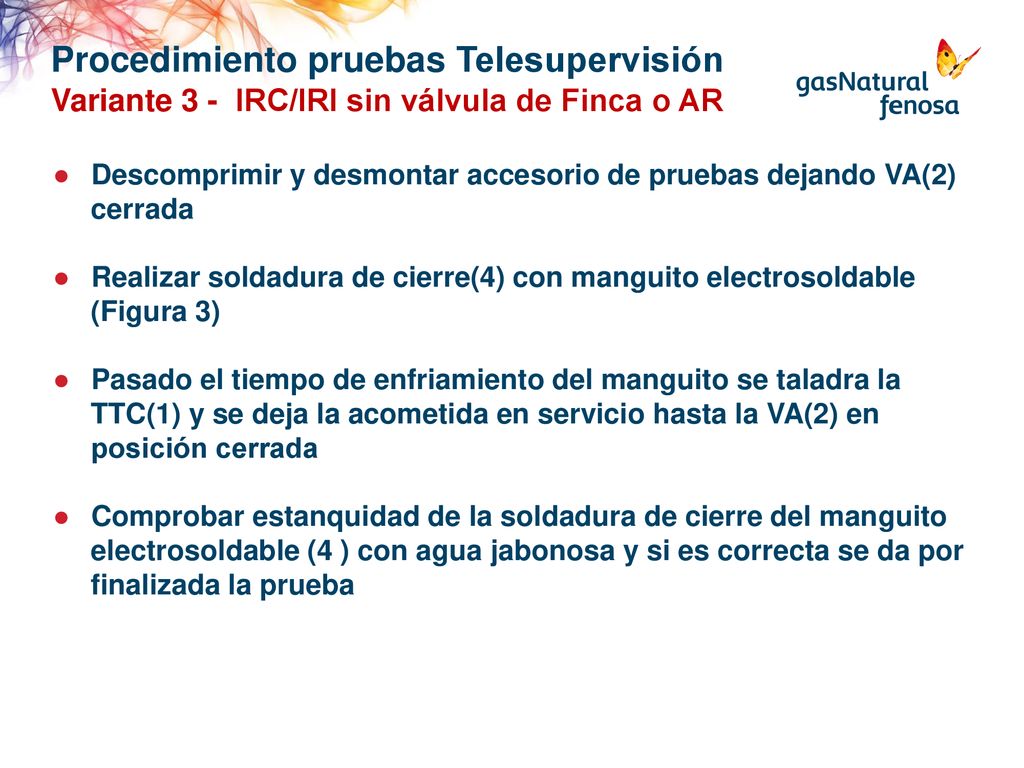

17 Procedimiento pruebas Telesupervisión
Variante 3 - IRC/IRI sin válvula de Finca o AR Descomprimir y desmontar accesorio de pruebas dejando VA(2) cerrada Realizar soldadura de cierre(4) con manguito electrosoldable (Figura 3) Pasado el tiempo de enfriamiento del manguito se taladra la TTC(1) y se deja la acometida en servicio hasta la VA(2) en posición cerrada Comprobar estanquidad de la soldadura de cierre del manguito electrosoldable (4 ) con agua jabonosa y si es correcta se da por finalizada la prueba

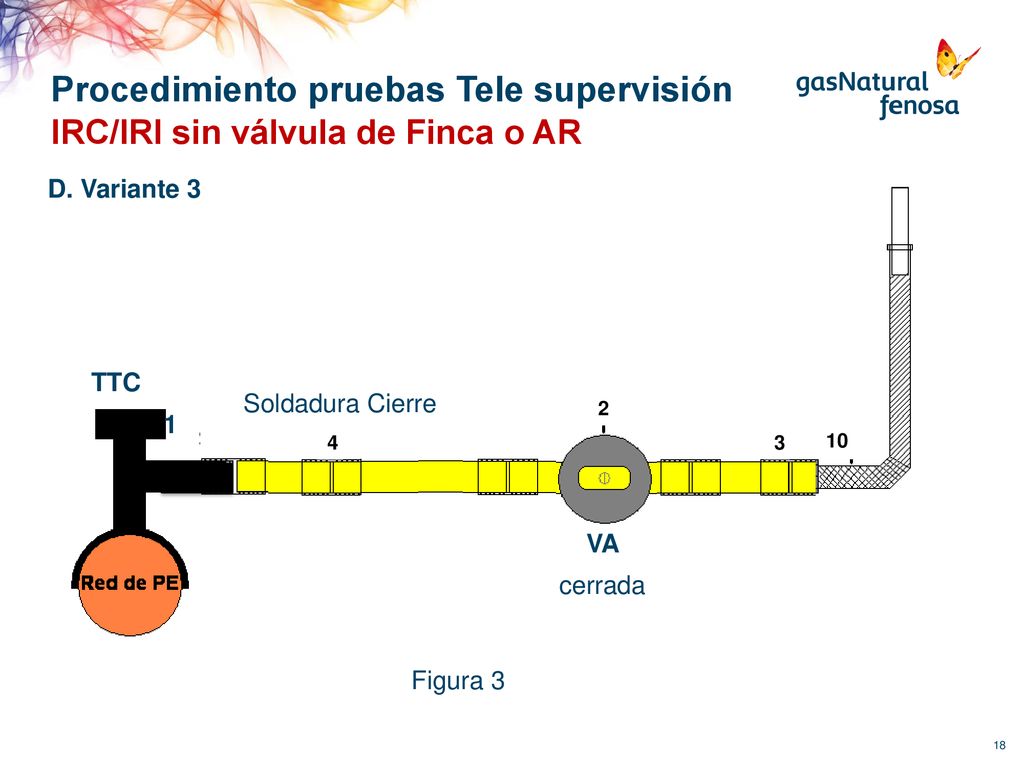

18 Procedimiento pruebas Tele supervisión
IRC/IRI sin válvula de Finca o AR D. Variante 3 TTC Soldadura Cierre 2 1 4 3 10 VA cerrada Figura 3
