2 Entrenador de electrónica Para realizar las prácticas es necesario tener un entrenador de electrónica. Aquí te presento la forma de construir uno de forma sencilla. Sigue paso a paso este manual. Consigue el material necesario en tiendas de electrónica, bricolaje y ferreterías. De un ordenador antiguo, obtenemos la fuente de alimentación.

3 Entrenador de electrónica terminado

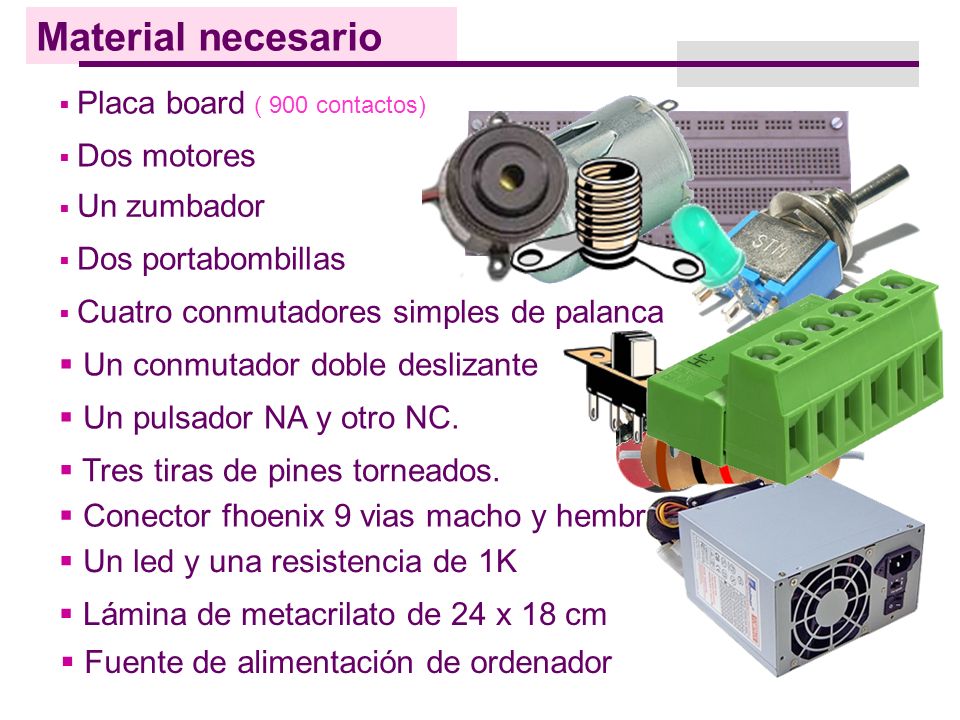

4 Material necesario  Placa board ( 900 contactos)  Dos motores  Un zumbador  Dos portabombillas  Cuatro conmutadores simples de palanca  Un conmutador doble deslizante  Un pulsador NA y otro NC.  Tres tiras de pines torneados.  Conector fhoenix 9 vias macho y hembra.  Un led y una resistencia de 1K  Lámina de metacrilato de 24 x 18 cm  Fuente de alimentación de ordenador

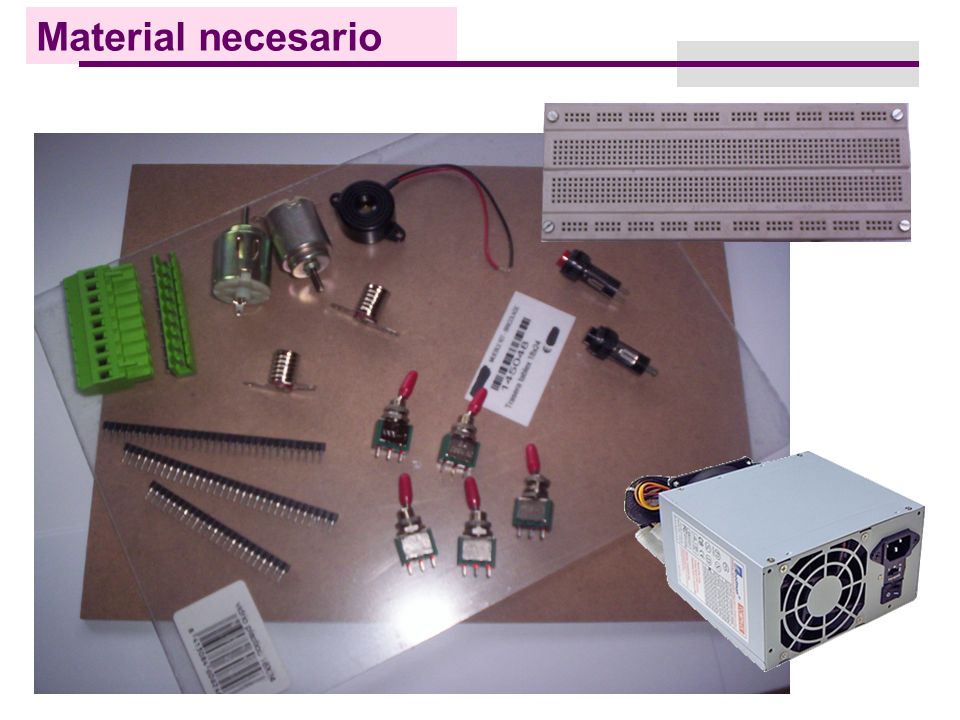

5 Material necesario

6 Herramientas y útiles necesario  Maquina de taladrar.  Brocas. diámetros: 10, 7, 6, 5, 3, 1,5 y 1 mm.  Segueta.  Sargentos.  Alicates.  Destornilladores.  Tijeras de electricista.  Soldador.  Estaño.  Papel de acetato.  Rotulador permanente.  Pegamento extra fuerte.

7 Proceso de construcción 1º. Toma la plantilla de distribución de componentes y pasa a un acetato. La encontrarás en la sección de fichas de la página inicial. 2º. Coloca la lámina de metacrilato encima de una madera y sitúa el acetato. Sujeta todo con unos gatos. Madera Metacrilato Acetato

8 Proceso de construcción 3º. Hacer los taladros. Es aconsejable disponer de una taladradora de velocidad regulable. Brocas necesarias: Portalámparas: Ø 10 mm Pulsadores: Ø 7 mm Conmutadores: Ø 6 mm LED: Ø 5 mm Conector fhoenix: Ø 1,5 mm Tira de pines: Ø 1 mm Motores: Ø 10 mm, completar con una segueta Zumbador: Ø 3 mm El metacrilato es muy frágil, debes tener mucho cuidado.

9 Proceso de construcción Aspecto del metacrilato una vez realizados los taladros. Conmutadores Pulsadores Conector fhoenix Motor Portabombillas Motor Conmutador Zumbador Pines LED Taladros sujeción placa board.

10 Proceso de construcción 4º. Dibuja con rotulador permanente los símbolos de cada elemento. M M GND + 5V + 12V - 5V - 12V OFFON COM NC NA COM NC NA COM NC NA COM NC NA

11 Proceso de construcción 5º. Separa las tiras de pines de dos en dos. Con dos alicates te resultará muy sencillo. 6º. Coloca los pines en el metacrilato. Es conveniente aplicar un pegamento extra fuerte. Estañar todas las puntas de pines. Estaño Soldador

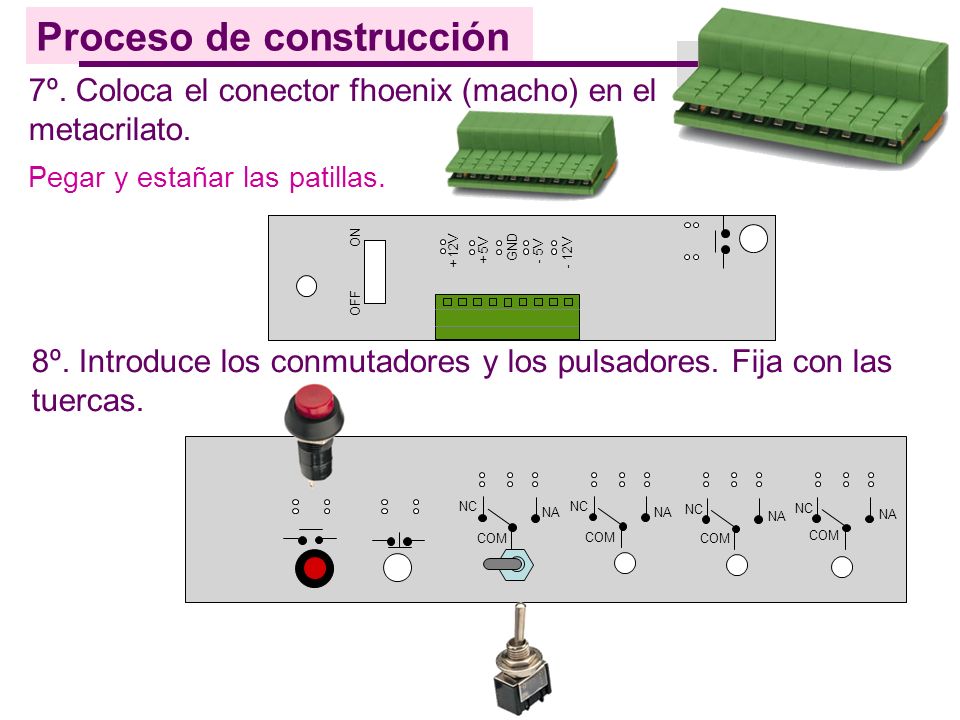

12 GND + 5V + 12V - 5V - 12V OFF ON Proceso de construcción 7º. Coloca el conector fhoenix (macho) en el metacrilato. Pegar y estañar las patillas. 8º. Introduce los conmutadores y los pulsadores. Fija con las tuercas. COM NC NA COM NC NA COM NC NA COM NC NA

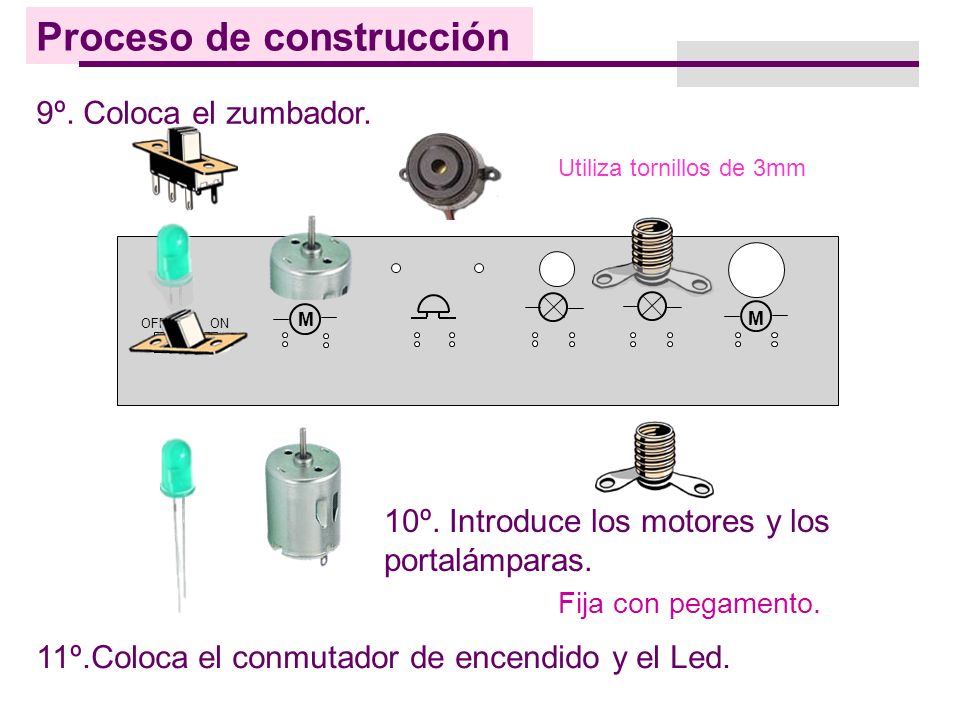

13 9º. Coloca el zumbador. Proceso de construcción M M OFFON 10º. Introduce los motores y los portalámparas. Fija con pegamento. Utiliza tornillos de 3mm 11º.Coloca el conmutador de encendido y el Led.

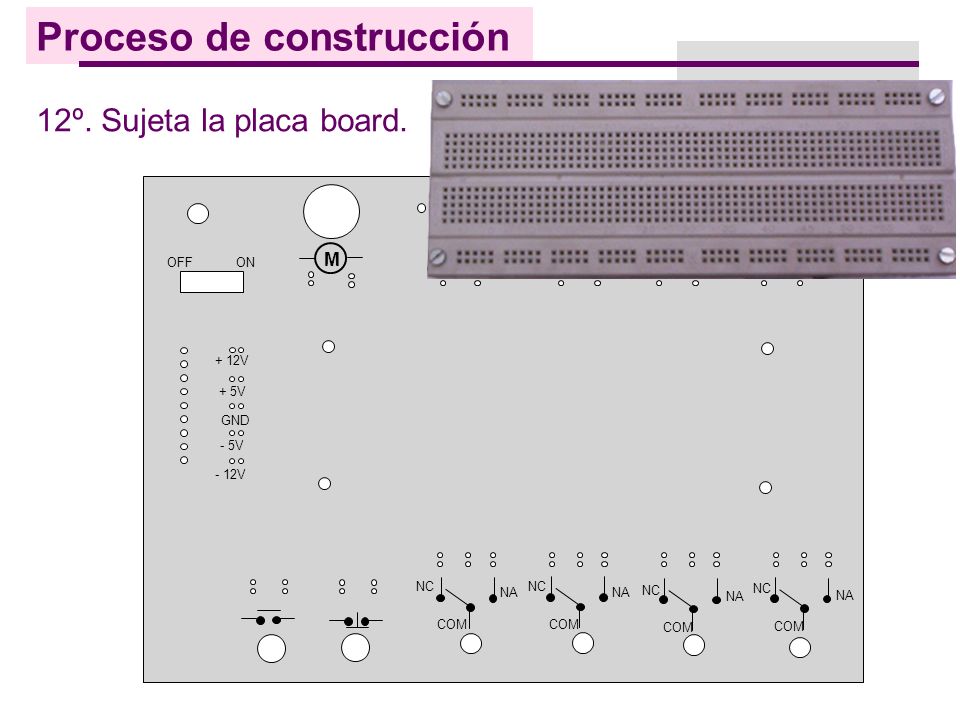

14 Proceso de construcción 12º. Sujeta la placa board. Fija con tornillos y tuercas. M M GND + 5V + 12V - 5V - 12V OFFON COM NC NA COM NC NA COM NC NA COM NC NA

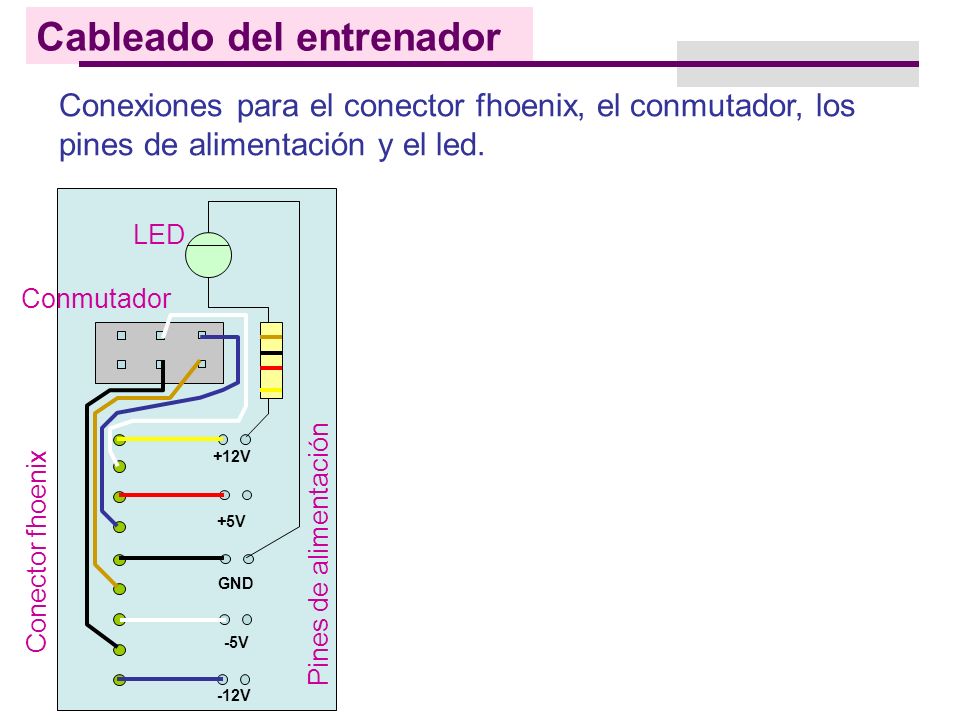

15 Cableado del entrenador Conexiones para el conector fhoenix, el conmutador, los pines de alimentación y el led. +12V +5V GND -12V -5V LED Conmutador Conector fhoenix Pines de alimentación

16 Cableado del entrenador +12V +5V GND -12V -5V a) Cable amarillo (12V), pines superiores. b) Cable rojo (5V). Dejamos un pin en medio c) Cable negro (0V). d) Cable blanco (-5V). e) Cable azul (-12V). Conexiones de alimentación. Conexiones del Led. Conecta la resistencia de 1K a la patilla positiva del Led y a +12V. La patilla negativa del Led se conecta a GND (0V).

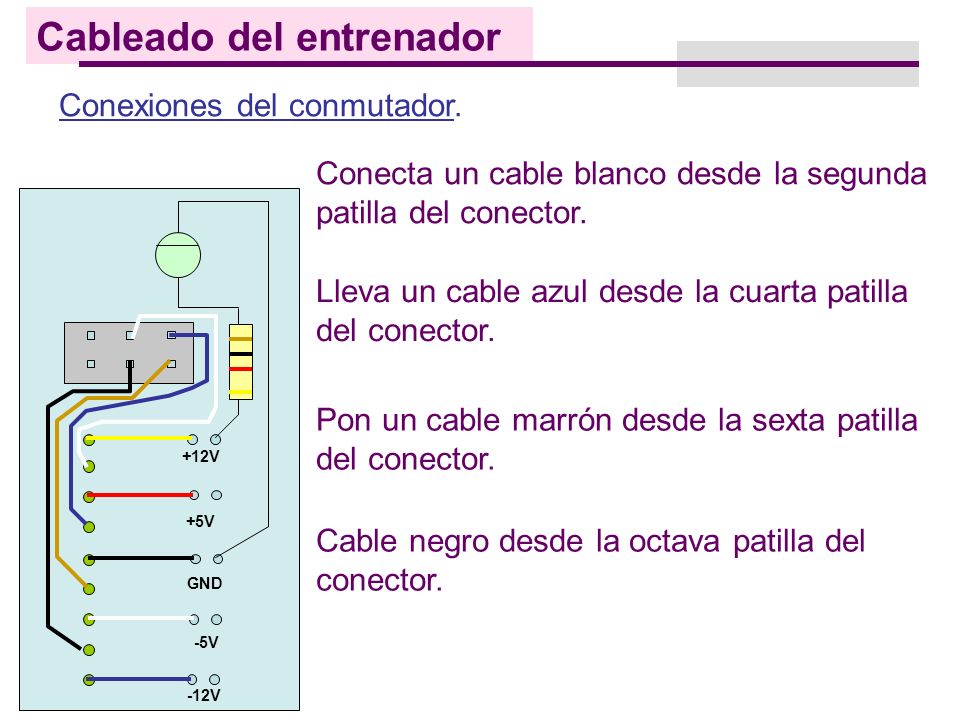

17 Cableado del entrenador +12V +5V GND -12V -5V Conecta un cable blanco desde la segunda patilla del conector. Conexiones del conmutador. Lleva un cable azul desde la cuarta patilla del conector. Pon un cable marrón desde la sexta patilla del conector. Cable negro desde la octava patilla del conector.

18 Cableado del entrenador Conecta los extremos de los motores, el zumbador y los portalámparas a sus correspondientes pines. Conexiones de elementos de salida:

19 Conecta los extremos de los pulsadores a sus correspondientes pines. Conexiones de elementos de entrada:  Pulsadores.  Conmutadores. Conecta la patilla central del conmutador al pin central. Conecta las patillas de los extremos cruzadas.

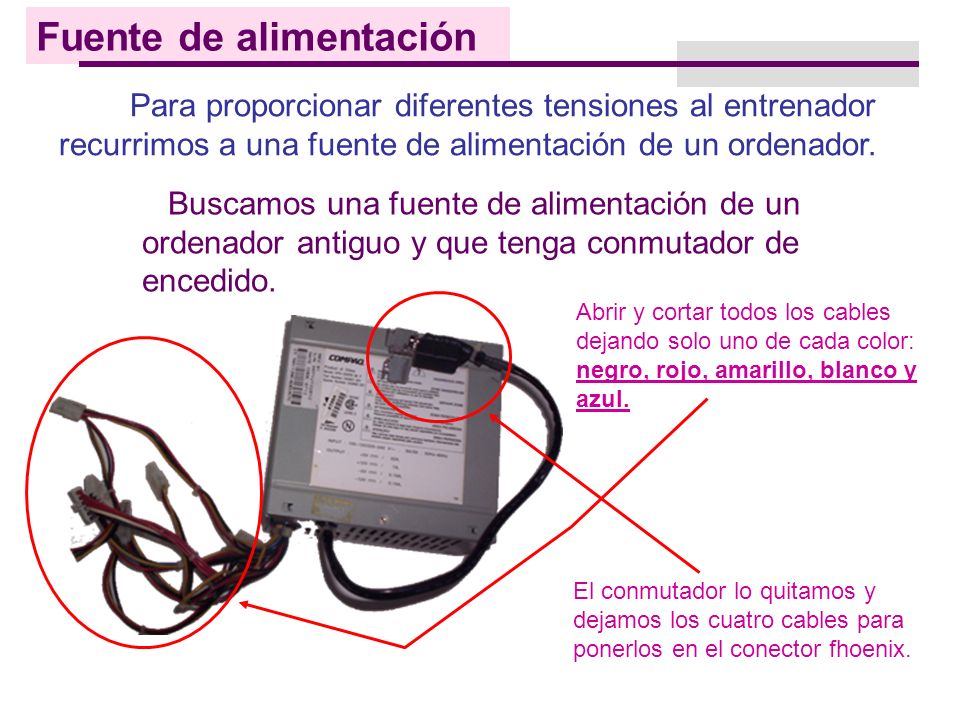

20 Fuente de alimentación Para proporcionar diferentes tensiones al entrenador recurrimos a una fuente de alimentación de un ordenador. Buscamos una fuente de alimentación de un ordenador antiguo y que tenga conmutador de encedido. Abrir y cortar todos los cables dejando solo uno de cada color: negro, rojo, amarillo, blanco y azul. El conmutador lo quitamos y dejamos los cuatro cables para ponerlos en el conector fhoenix.

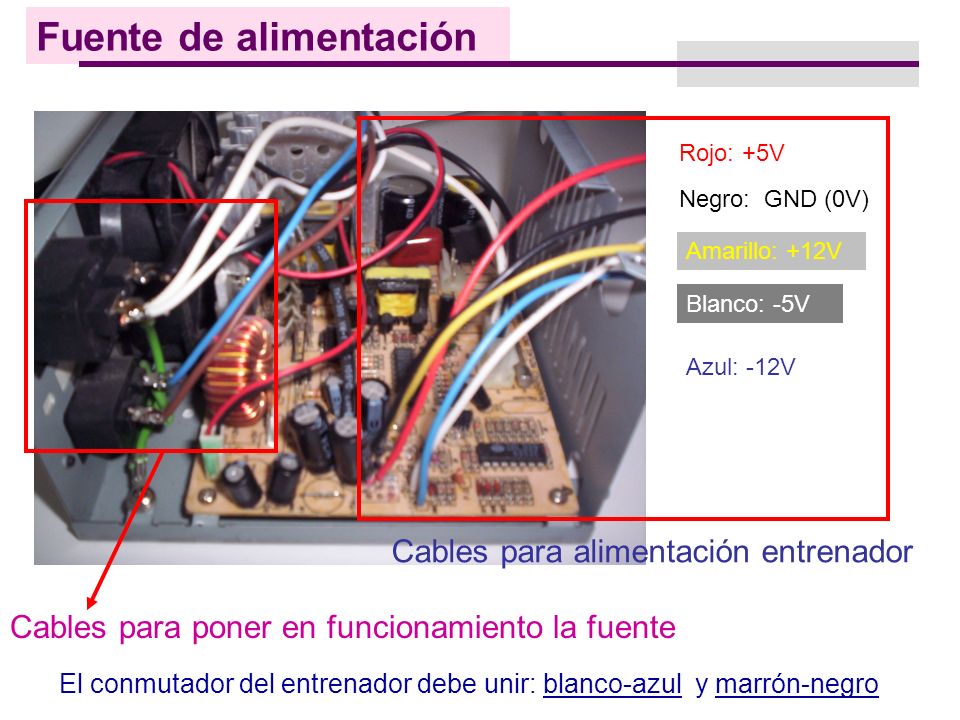

21 Cables para alimentación entrenador Rojo: +5V Negro: GND (0V) Amarillo: +12V Blanco: -5V Azul: -12V Cables para poner en funcionamiento la fuente El conmutador del entrenador debe unir: blanco-azul y marrón-negro

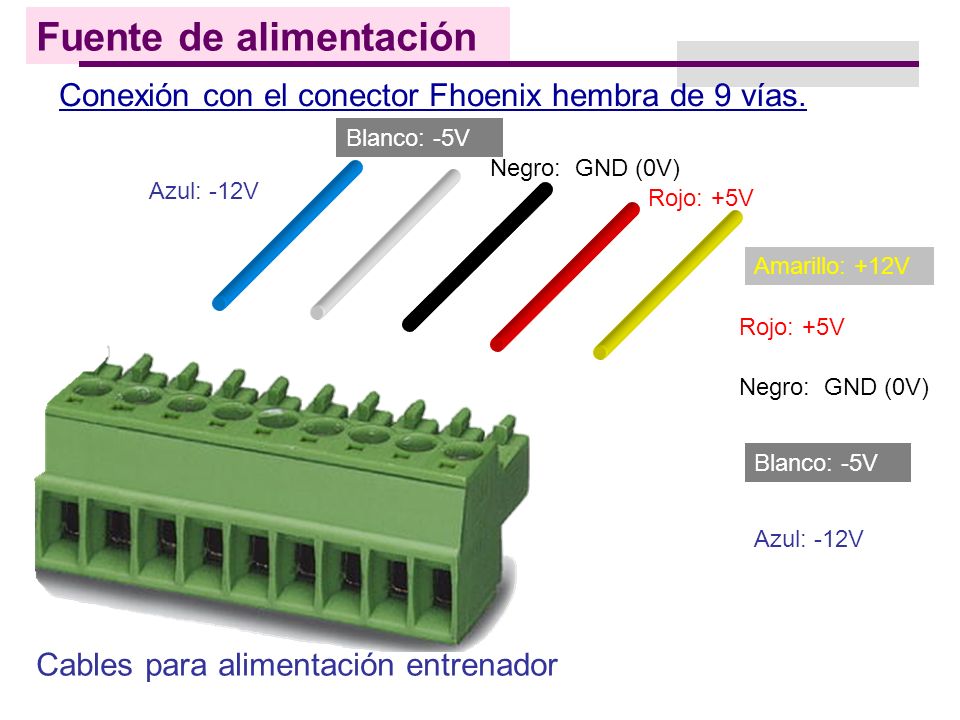

22 Fuente de alimentación Conexión con el conector Fhoenix hembra de 9 vías. Amarillo: +12V Rojo: +5V Negro: GND (0V) Blanco: -5V Azul: -12V Rojo: +5V Negro: GND (0V) Blanco: -5V Azul: -12V Cables para alimentación entrenador

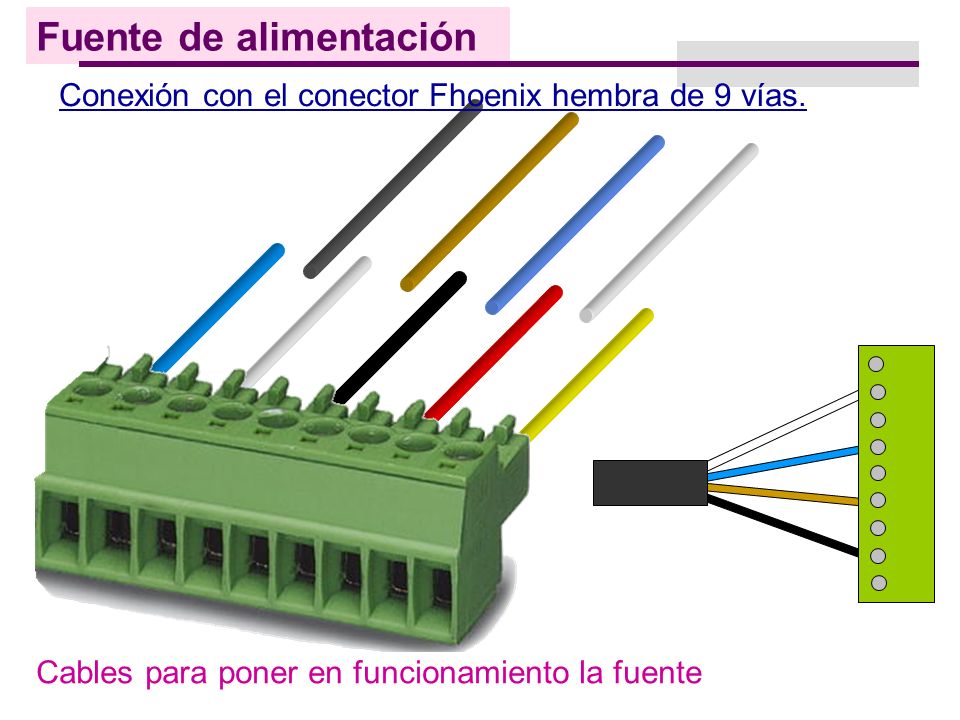

23 Fuente de alimentación Conexión con el conector Fhoenix hembra de 9 vías. Cables para poner en funcionamiento la fuente

24 Fuente de alimentación

25 Otras ideas Podemos sustituir la lámina de metacrilato ( muy frágil), por otros materiales:  Caja de plástico. Utilizamos la tapa para situar los componentes. Los compartimentos de la caja los aprovechamos para el material de las prácticas.  Placa virgen de cobre. Es más fuerte y podemos obtener las pistas directamente, además la soldadura de los pines y conectores será más fácil.
