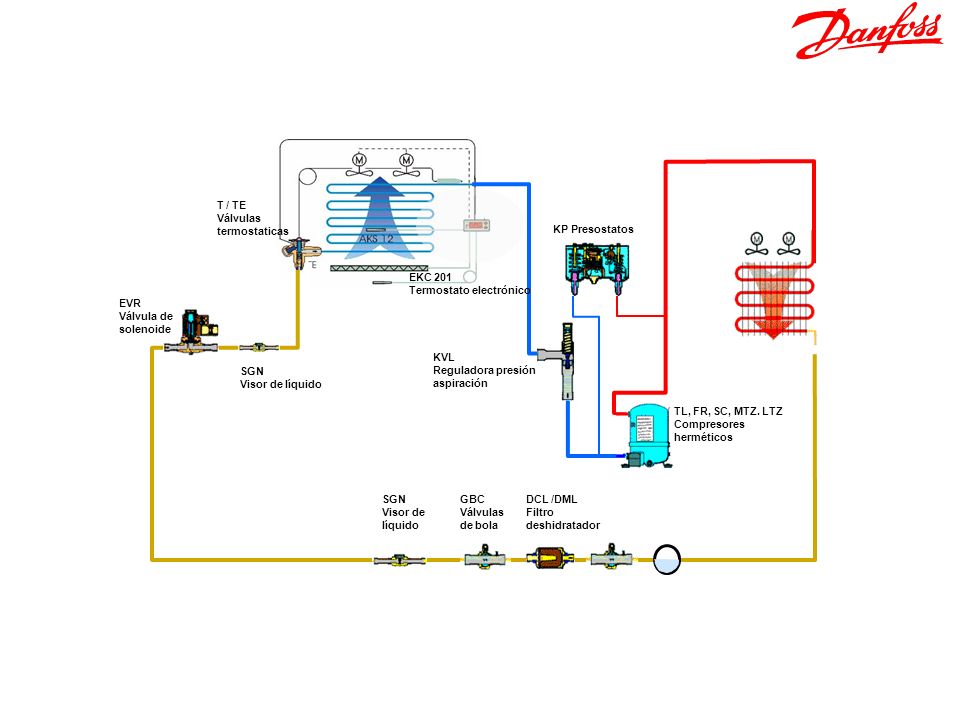

1 T / TE Válvulas termostaticas KP Presostatos EKC 201 Termostato electrónico EVR Válvula de solenoide KVL Reguladora presión aspiración SGN Visor de líquido TL, FR, SC, MTZ. LTZ Compresores herméticos SGN Visor de líquido GBC Válvulas de bola DCL /DML Filtro deshidratador

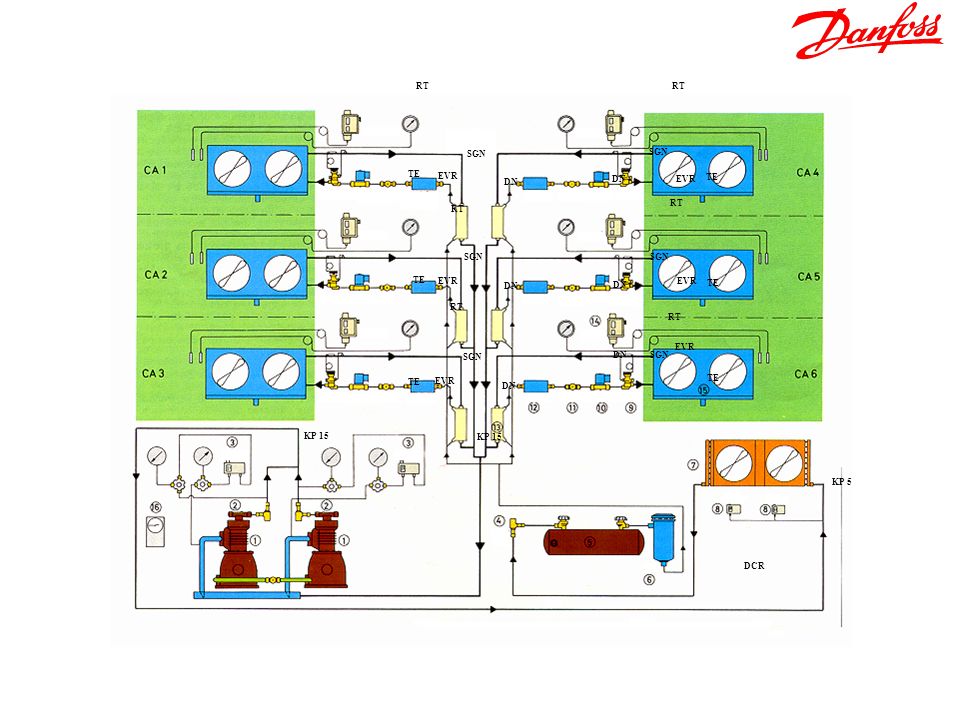

2 RT RT SGN SGN TE EVR DN DN EVR TE RT RT SGN SGN TE EVR DN DN EVR TE RT RT EVR SGN DN SGN TE EVR TE DN KP 15 KP 15 KP 5 DCR

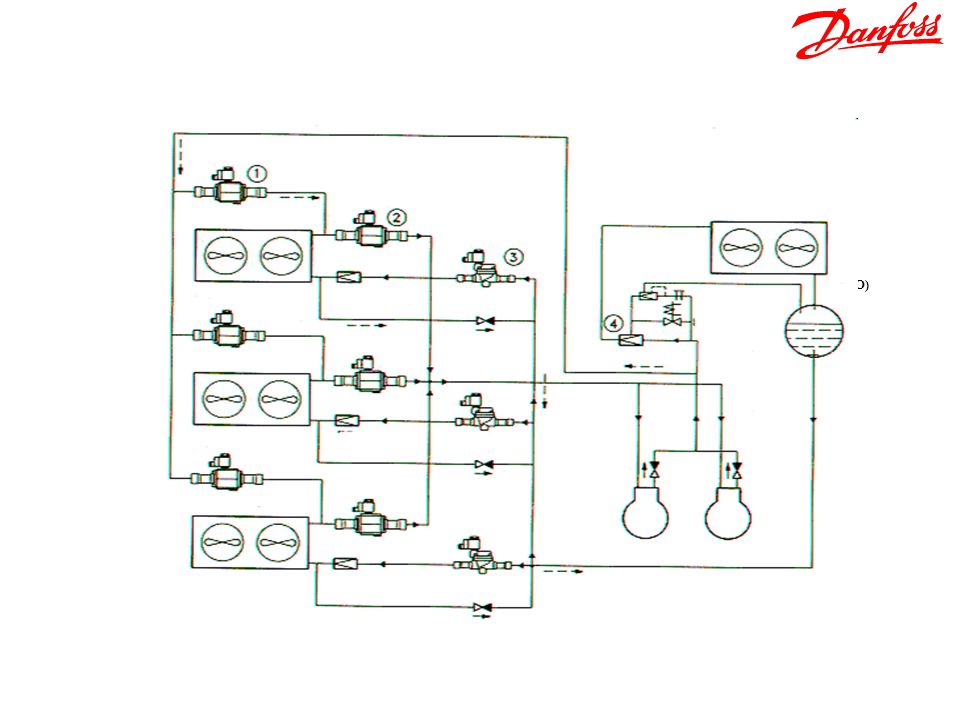

3 EVR EVR EVR TE NRV EVR PM1 EVM (NO) CVPP EVR EVR TE EVR NRV NRV EVR EVR TE NRV

4

5

6 EVR (NC)

7

8

9

10

11

12 EVR (NO)

13 EVRC Retorno libre

14 EVR 25

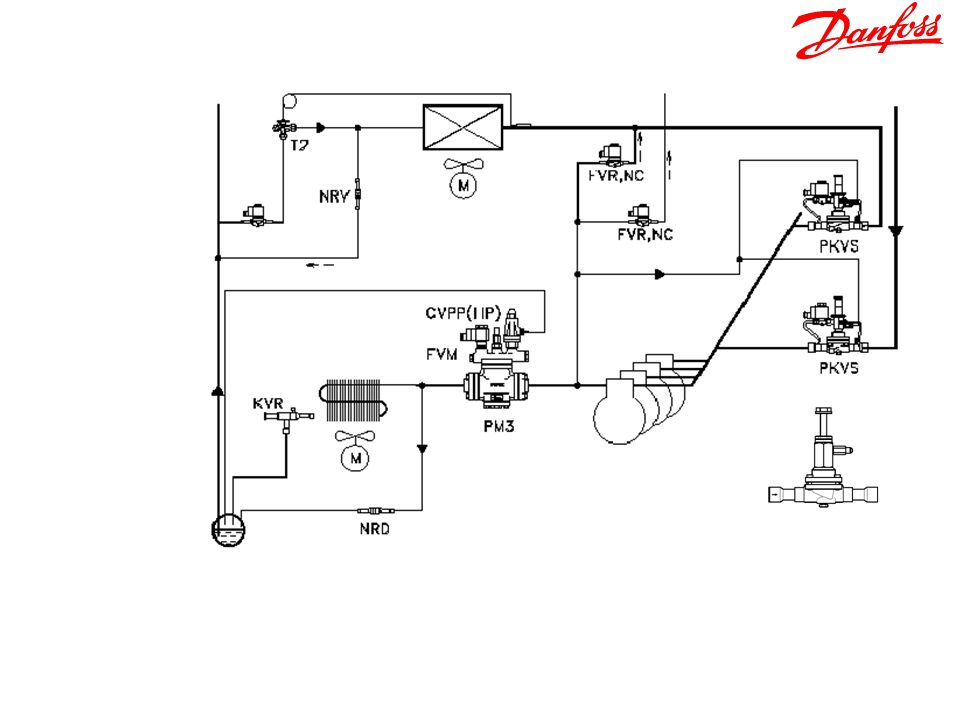

15 TE EVR (NC) NRV EVR (NC) PKVS CVPP (HP) EVM PKVS KVR PM 3 PKVD PKVD NRD

16 PKVD

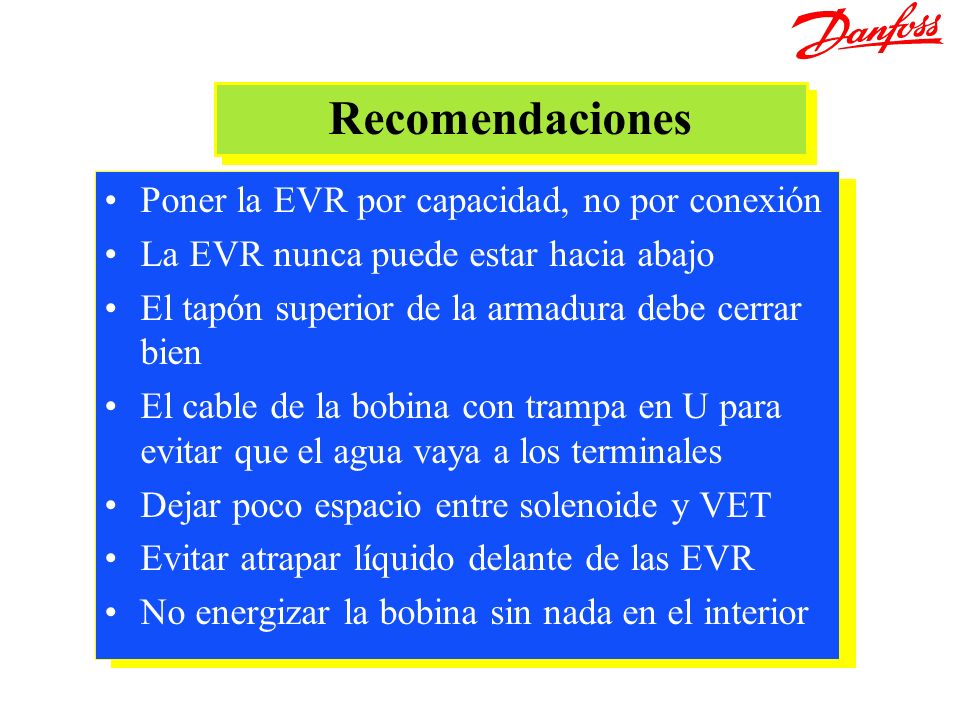

17 Recomendaciones Poner la EVR por capacidad, no por conexión
La EVR nunca puede estar hacia abajo El tapón superior de la armadura debe cerrar bien El cable de la bobina con trampa en U para evitar que el agua vaya a los terminales Dejar poco espacio entre solenoide y VET Evitar atrapar líquido delante de las EVR No energizar la bobina sin nada en el interior

18 La válvula de solenoide no abre
Ver si la válvula está abierta o cerrada detector magnético levantar ligeramente la bobina Controlar el diafragma Controlar relés, cables y fusibles Falta tensión en la bobina Soluciones Tensión/frecuencia incorrectos Cambiar por bobina correcta Bobina quemada Ver causas de bobina quemada Presión diferencial muy alta Comprobar las especificaciones de la ÉVR Cambiar por válvula correcta Reducir la diferencia de presión (entrada)

19 La válvula de solenoide no abre
Diferencia de presión muy baja Comprobar las especificaciones de la ÉVR Cambiar por válvula correcta Controlar el estado del diafragma Soluciones Tubo de armadura dañado y curvado Golpes de líquido Cambiar componentes Impurezas en membrana / embolo asiento / armadura o tubo armadura Limpiar, cambiar componentes Falta algún componente Montar el componente que falte

20 La válvula de solenoide se abre parcialmente
Comprobar las especificaciones de la ÉVR Cambiar por válvula correcta Controlar el estado del diafragma Diferencia de presión muy baja Soluciones Tubo de armadura dañado y curvado Golpes de líquido Cambiar componentes Impurezas en membrana / embolo asiento / armadura o tubo armadura Limpiar, cambiar componentes Falta algún componente Montar el componente que falte Cvitación / Corrosión / Erosión Cambiar componentes desgastados

21 La válvula de solenoide no cierra, abre parcialmente
Tubo de armadura dañado y curvado Golpes de líquido Cambiar componentes Impurezas en membrana / embolo asiento / armadura o tubo armadura Soluciones Limpiar, cambiar componentes Cavitación / Corrosión / Erosión Cambiar componentes desgastados Falta algún componente Montar el componente que falte

22 La válvula de solenoide no cierra, abre parcialmente
Todavía hay tensión en la bobina Ver que hay tensión en la bobina Controlar las conexiones electricas Soluciones La apertura manual no está en su sitio Anular la apertura manual Placa de válvula, membrana o asiento defectuosos Controlar condiciones de presión y flujo Cambiar partes defectuosas Placa o membrana mal montadas Montarlas correctamente

23 La válvula de solenoide no cierra, abre parcialmente
Pulsaciones en línea de descarga Presión diferencial muy alta cuando está abierta A veces la presión de salida es mayor que la de entrada Soluciones Controlar los datos técnicos de la válvula Controlar las condiciones de presión y flujo Cambiar por una válvula adecuada Controlar la instalación en general

24 La válvula de solenoide emite ruidos
Ruido de frecuencia (zumbido) Montar componentes que falten Golpes de líquido al abrir Instalación incorrecta Soluciones Golpes de líquido al cerrar Instalación incorrecta Presión diferencial muy alta / pulsaciones en línea de descarga Controlar los datos técnicos de la válvula Controlar las condiciones de presión y flujo Cambiar por una válvula adecuada Controlar la instalación en general

25 Bobina quemada Soluciones Controlar datos de la bobina
Montar bobina correcta Controlar diafragma y conexiones eléctricas Controlar tensión +10%/ -15% Tensión / Frecuencia incorrectas Soluciones Controlar instalación eléctrica Ver conexiones de la bobina Cambiar la bobina Cortocircuito en la bobina humedad Pistón o segmentos dañados (EVSA) Cambiar partes defectuosas Cambiar bobina

26 Bobina quemada (fría con tensión)
La armadura no se desplaza Tubo dañado Armadura dañada Impurezas en tubo Cambiar partes defectuosas Cambiar bobina Soluciones Cambiara la EVR de posición Comparar los datos de la válvula y bobina con la instalación Aumentar ventilación en bobina Cambiar la bobina Temperatura ambiente muy alta Temperatura del medio alta Controlar los datos técnicos de la válvula Cambiar por una válvula adecuada
