1 INFORME TÉCNICO DE CASOS PATOLÓGICOS EN LA CONSTRUCCIÓN TECNOLOGÍA DE LA CONSTRUCCIÓN 3 ROMINA FILIPPINI MEFFERT 9NO SEMESTRE - 2016 PROF.: ING. PAULO YUGOVICH UNIVERSIDAD CATÓLICA “NUESTRA SEÑORA DE LA ASUNCIÓN” FACULTAD DE CIENCIAS Y TECNOLOGÍA

2 INDICE 2 PORTADA 1 INDICE2 GENERALIDADES3 OBJETIVOS4 1- FALLAS EN CERRAMIENTOS O DEBIDO A ELLAS 1.A. HUMEDAD EN MAMPOSTERÍA5-7 1.B. FISURA EN LA MAMPOSTERÍA8-10 2- FALLAS EN FUNDACIONES O DEBIDO A ELLAS 2. FISURA EN LAS PAREDES11-12 3- FALLAS EN ESTRUCTURAS O DEBIDO A ELLAS 3.A. CORROSIÓN13-16 3.B. CORROSIÓN17-19 CONCLUSIONES20 BIBLIOGRAFÍA21

3 GENERALIDADES ¿Qué es patología? La palabra viene del griego “pathos”, enfermedades y “logos”, estudio. En la construcción enfoca al conjunto de enfermedades de origen químico, físico, mecánico o electroquímico, y sus soluciones. Las patologías constructivas aparecen, generalmente, por errores de diseño y mala praxis, lo que se puede revertir con capacitación al personal, controles de calidad y el estudio, en gabinete, del diseño adecuado y cálculo de cada proyecto. También son comunes en nuestro medio las fallas por falta de mantenimiento y el mal uso de una estructura, produciendo esfuerzos que no previstos y la consiguiente aparición de signos que indican que hay una caída del desempeño esperado. Hay varios tipos de síntomas, entre ellos: - Manchas - Exfoliaciones / descascarado - Fisuras - Eflorescencias - Decoloraciones - Coqueras, etc. Estas fallas muchas veces no representan un peligro de colapso de la estructura pero sí afectan a la durabilidad, por lo que hay que tratarlas. 3

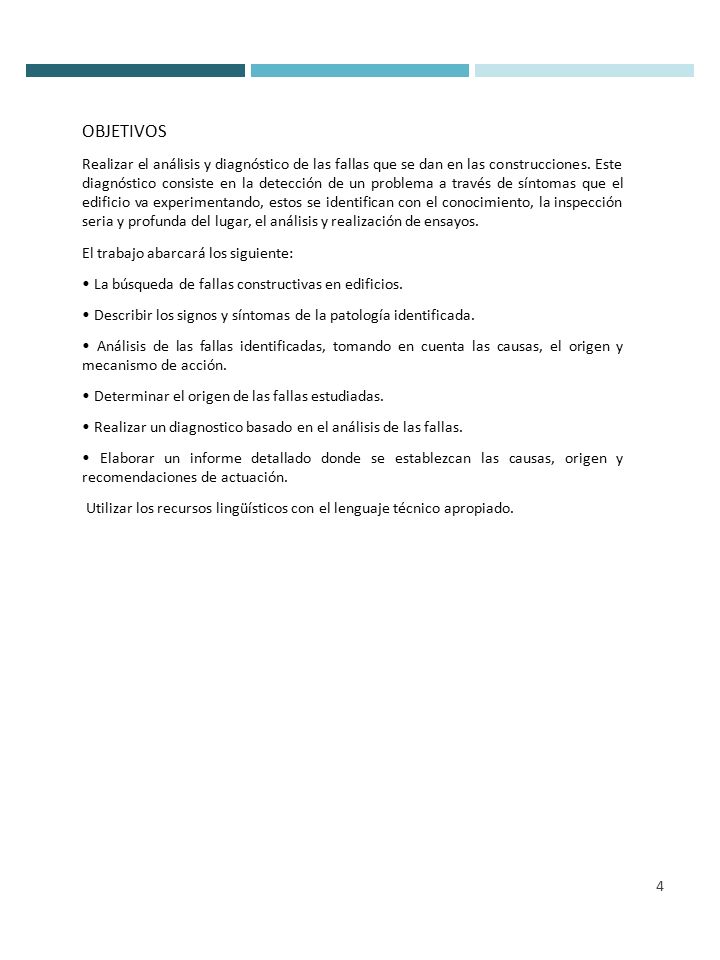

4 OBJETIVOS Realizar el análisis y diagnóstico de las fallas que se dan en las construcciones. Este diagnóstico consiste en la detección de un problema a través de síntomas que el edificio va experimentando, estos se identifican con el conocimiento, la inspección seria y profunda del lugar, el análisis y realización de ensayos. El trabajo abarcará los siguiente: La búsqueda de fallas constructivas en edificios. Describir los signos y síntomas de la patología identificada. Análisis de las fallas identificadas, tomando en cuenta las causas, el origen y mecanismo de acción. Determinar el origen de las fallas estudiadas. Realizar un diagnostico basado en el análisis de las fallas. Elaborar un informe detallado donde se establezcan las causas, origen y recomendaciones de actuación. Utilizar los recursos lingüísticos con el lenguaje técnico apropiado. 4

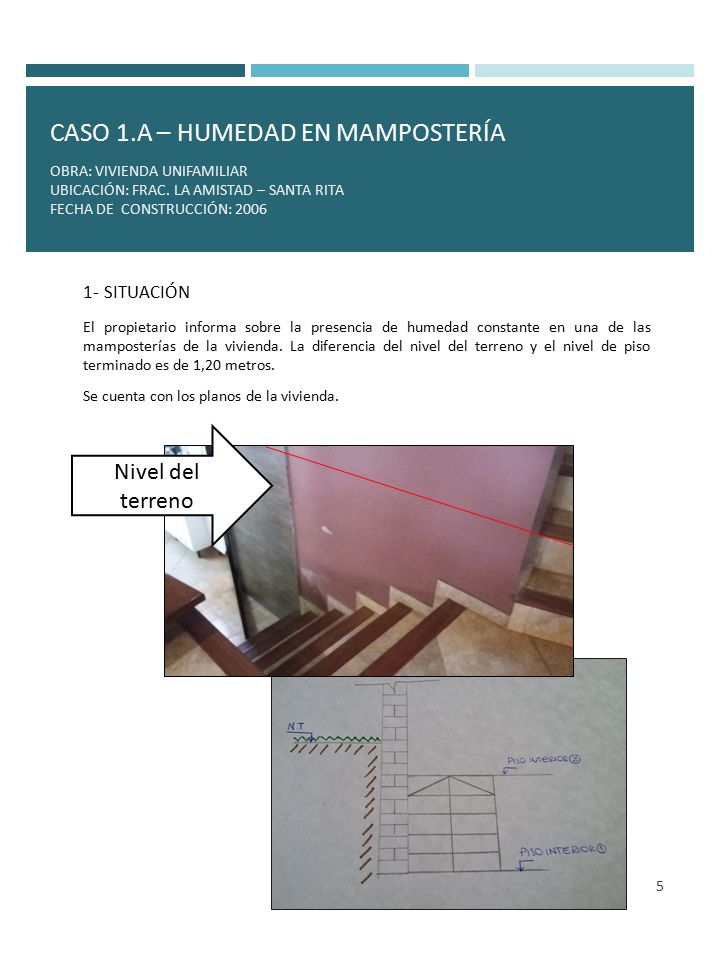

5 CASO 1.A – HUMEDAD EN MAMPOSTERÍA 1- SITUACIÓN El propietario informa sobre la presencia de humedad constante en una de las mamposterías de la vivienda. La diferencia del nivel del terreno y el nivel de piso terminado es de 1,20 metros. Se cuenta con los planos de la vivienda. OBRA: VIVIENDA UNIFAMILIAR UBICACIÓN: FRAC. LA AMISTAD – SANTA RITA FECHA DE CONSTRUCCIÓN: 2006 Nivel del terreno 5

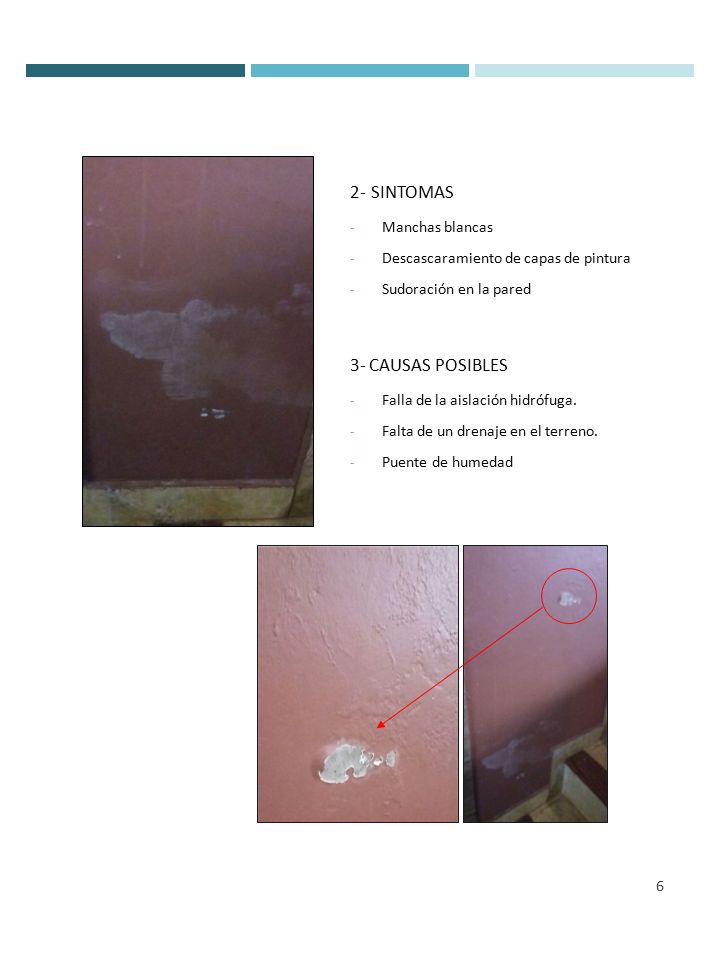

6 2- SINTOMAS - Manchas blancas - Descascaramiento de capas de pintura - Sudoración en la pared 3- CAUSAS POSIBLES - Falla de la aislación hidrófuga. - Falta de un drenaje en el terreno. - Puente de humedad 6

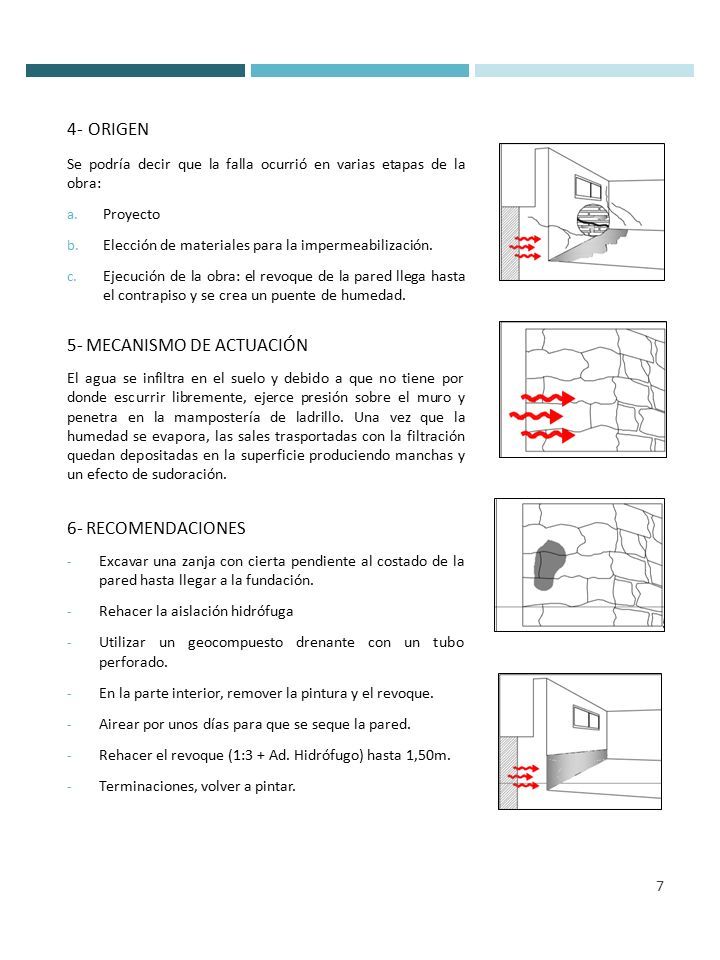

7 4- ORIGEN Se podría decir que la falla ocurrió en varias etapas de la obra: a. Proyecto b. Elección de materiales para la impermeabilización. c. Ejecución de la obra: el revoque de la pared llega hasta el contrapiso y se crea un puente de humedad. 5- MECANISMO DE ACTUACIÓN El agua se infiltra en el suelo y debido a que no tiene por donde escurrir libremente, ejerce presión sobre el muro y penetra en la mampostería de ladrillo. Una vez que la humedad se evapora, las sales trasportadas con la filtración quedan depositadas en la superficie produciendo manchas y un efecto de sudoración. 7 6- RECOMENDACIONES - Excavar una zanja con cierta pendiente al costado de la pared hasta llegar a la fundación. - Rehacer la aislación hidrófuga - Utilizar un geocompuesto drenante con un tubo perforado. - En la parte interior, remover la pintura y el revoque. - Airear por unos días para que se seque la pared. - Rehacer el revoque (1:3 + Ad. Hidrófugo) hasta 1,50m. - Terminaciones, volver a pintar.

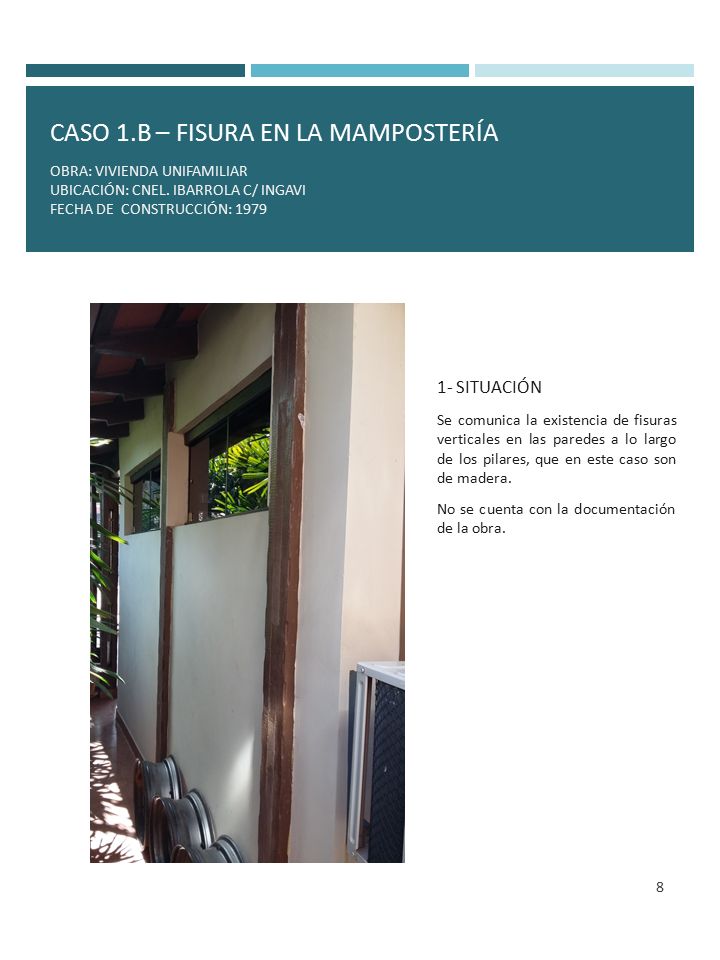

8 1- SITUACIÓN Se comunica la existencia de fisuras verticales en las paredes a lo largo de los pilares, que en este caso son de madera. No se cuenta con la documentación de la obra. CASO 1.B – FISURA EN LA MAMPOSTERÍA OBRA: VIVIENDA UNIFAMILIAR UBICACIÓN: CNEL. IBARROLA C/ INGAVI FECHA DE CONSTRUCCIÓN: 1979 8

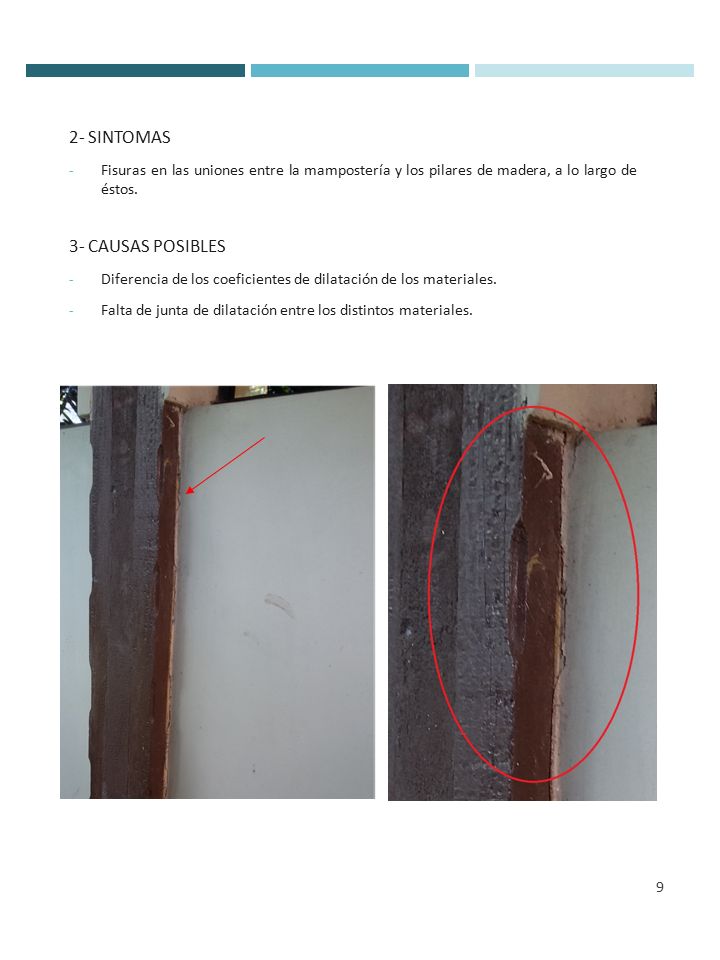

9 2- SINTOMAS - Fisuras en las uniones entre la mampostería y los pilares de madera, a lo largo de éstos. 3- CAUSAS POSIBLES - Diferencia de los coeficientes de dilatación de los materiales. - Falta de junta de dilatación entre los distintos materiales. 9

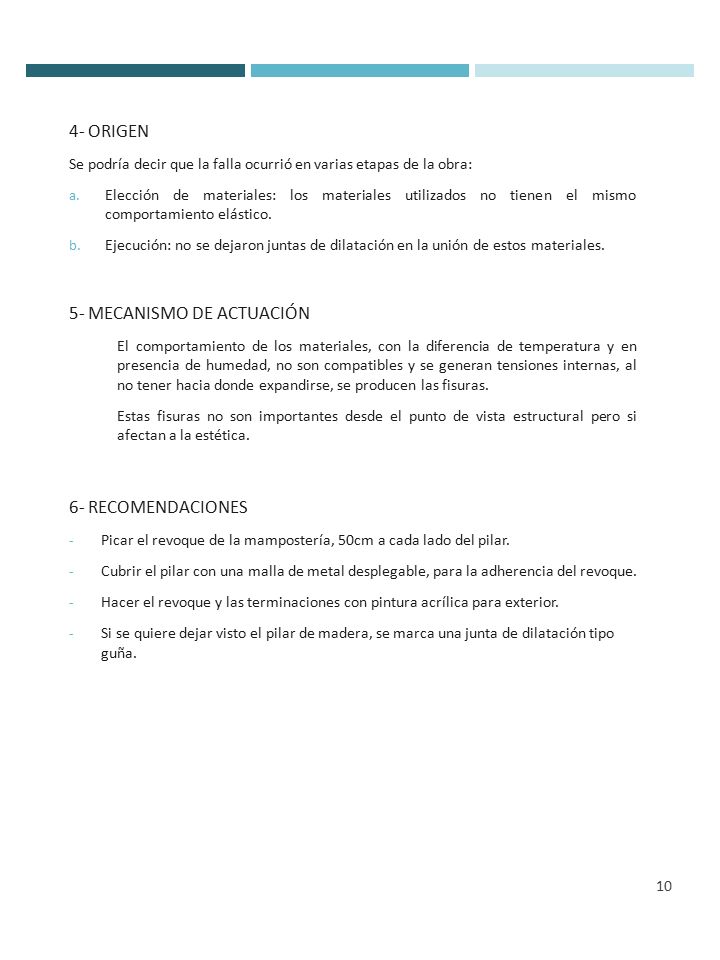

10 4- ORIGEN Se podría decir que la falla ocurrió en varias etapas de la obra: a. Elección de materiales: los materiales utilizados no tienen el mismo comportamiento elástico. b. Ejecución: no se dejaron juntas de dilatación en la unión de estos materiales. 5- MECANISMO DE ACTUACIÓN El comportamiento de los materiales, con la diferencia de temperatura y en presencia de humedad, no son compatibles y se generan tensiones internas, al no tener hacia donde expandirse, se producen las fisuras. Estas fisuras no son importantes desde el punto de vista estructural pero si afectan a la estética. 10 6- RECOMENDACIONES - Picar el revoque de la mampostería, 50cm a cada lado del pilar. - Cubrir el pilar con una malla de metal desplegable, para la adherencia del revoque. - Hacer el revoque y las terminaciones con pintura acrílica para exterior. - Si se quiere dejar visto el pilar de madera, se marca una junta de dilatación tipo guña.

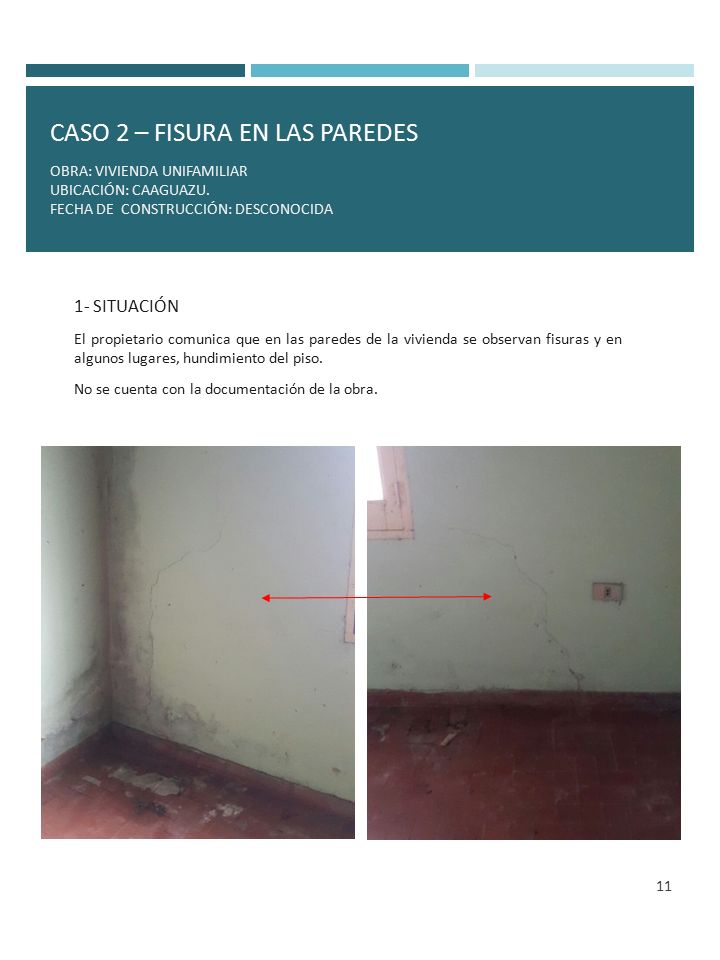

11 CASO 2 – FISURA EN LAS PAREDES 1- SITUACIÓN El propietario comunica que en las paredes de la vivienda se observan fisuras y en algunos lugares, hundimiento del piso. No se cuenta con la documentación de la obra. OBRA: VIVIENDA UNIFAMILIAR UBICACIÓN: CAAGUAZU. FECHA DE CONSTRUCCIÓN: DESCONOCIDA 11

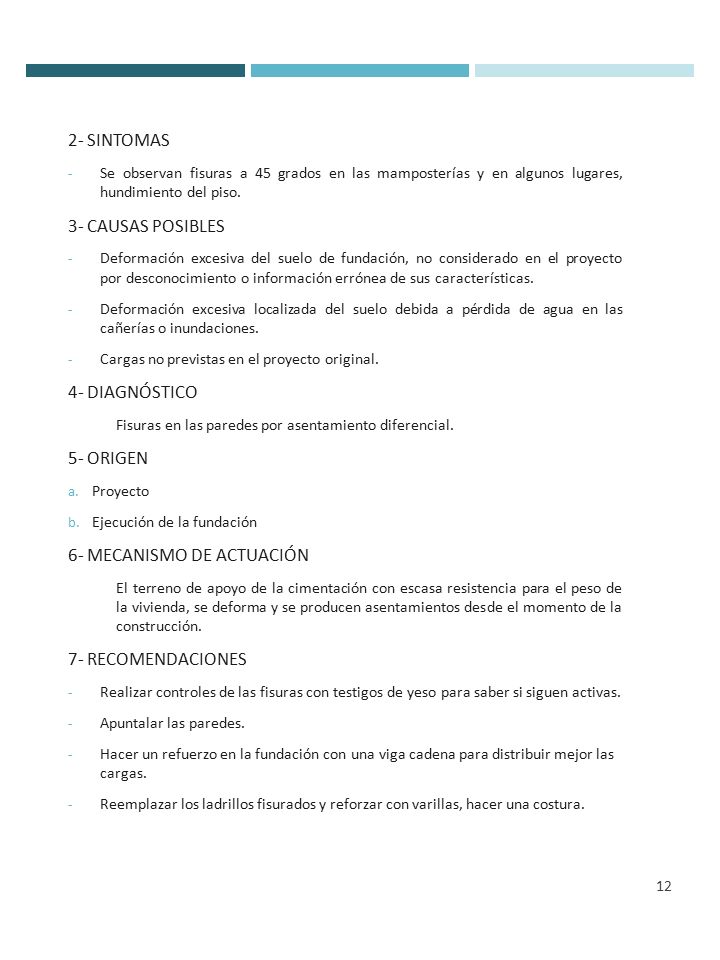

12 2- SINTOMAS - Se observan fisuras a 45 grados en las mamposterías y en algunos lugares, hundimiento del piso. 3- CAUSAS POSIBLES - Deformación excesiva del suelo de fundación, no considerado en el proyecto por desconocimiento o información errónea de sus características. - Deformación excesiva localizada del suelo debida a pérdida de agua en las cañerías o inundaciones. - Cargas no previstas en el proyecto original. 4- DIAGNÓSTICO Fisuras en las paredes por asentamiento diferencial. 5- ORIGEN a. Proyecto b. Ejecución de la fundación 6- MECANISMO DE ACTUACIÓN El terreno de apoyo de la cimentación con escasa resistencia para el peso de la vivienda, se deforma y se producen asentamientos desde el momento de la construcción. 7- RECOMENDACIONES - Realizar controles de las fisuras con testigos de yeso para saber si siguen activas. - Apuntalar las paredes. - Hacer un refuerzo en la fundación con una viga cadena para distribuir mejor las cargas. - Reemplazar los ladrillos fisurados y reforzar con varillas, hacer una costura. 12

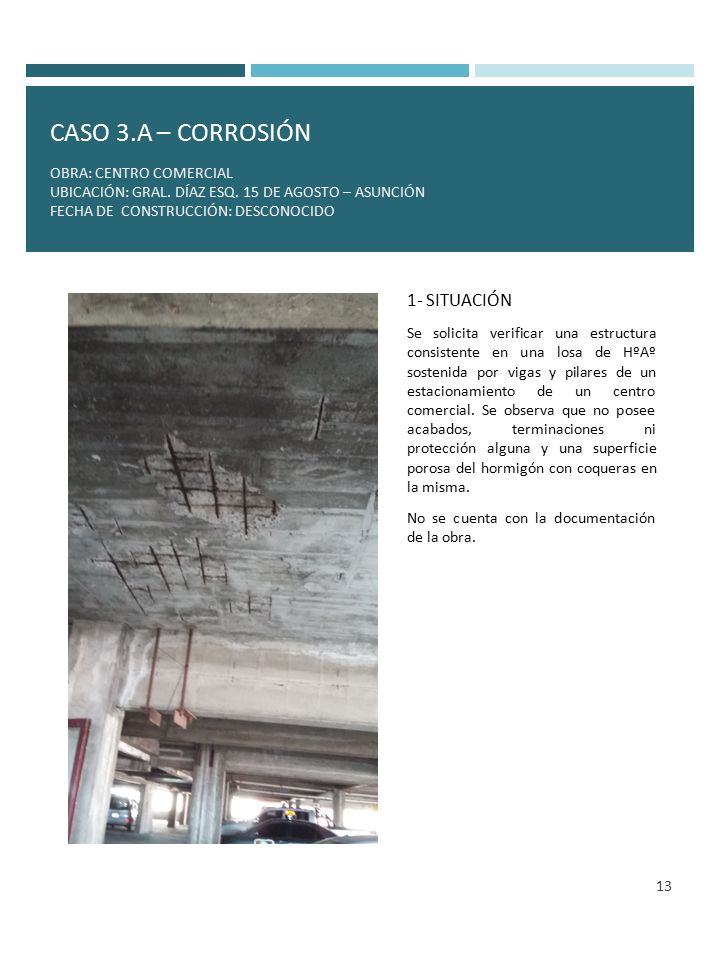

13 CASO 3.A – CORROSIÓN OBRA: CENTRO COMERCIAL UBICACIÓN: GRAL. DÍAZ ESQ. 15 DE AGOSTO – ASUNCIÓN FECHA DE CONSTRUCCIÓN: DESCONOCIDO 1- SITUACIÓN Se solicita verificar una estructura consistente en una losa de HºAº sostenida por vigas y pilares de un estacionamiento de un centro comercial. Se observa que no posee acabados, terminaciones ni protección alguna y una superficie porosa del hormigón con coqueras en la misma. No se cuenta con la documentación de la obra. 13

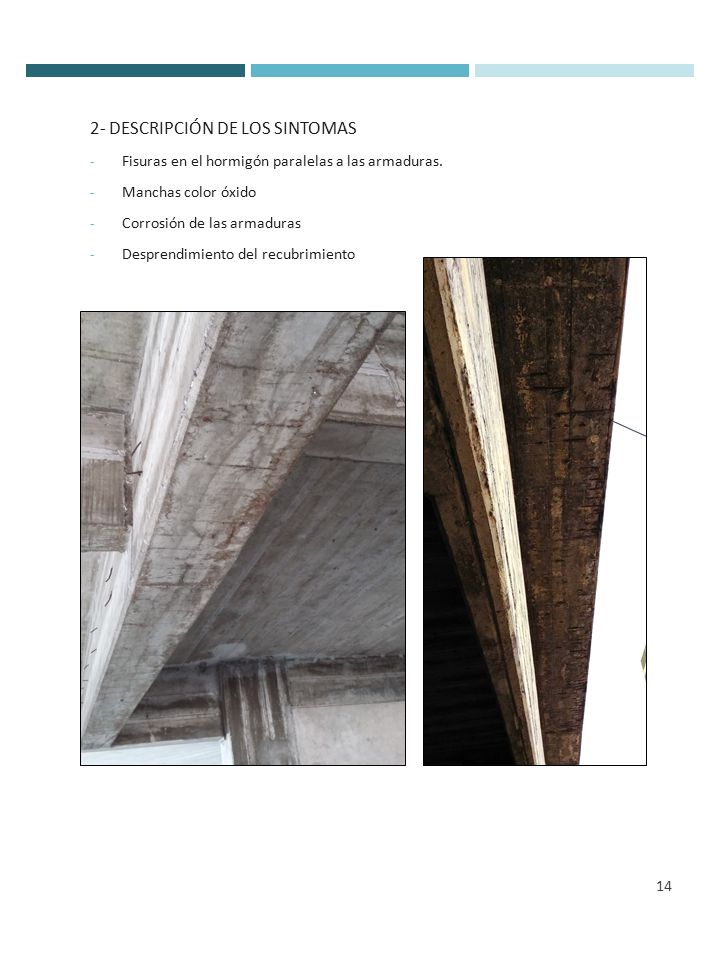

14 2- DESCRIPCIÓN DE LOS SINTOMAS - Fisuras en el hormigón paralelas a las armaduras. - Manchas color óxido - Corrosión de las armaduras - Desprendimiento del recubrimiento 14

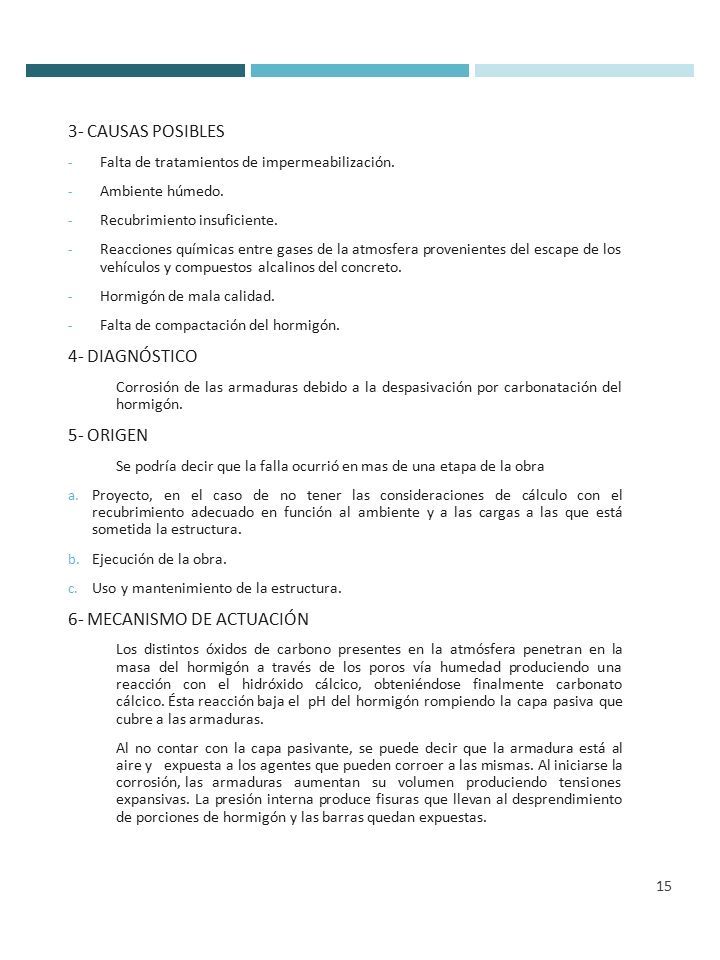

15 3- CAUSAS POSIBLES - Falta de tratamientos de impermeabilización. - Ambiente húmedo. - Recubrimiento insuficiente. - Reacciones químicas entre gases de la atmosfera provenientes del escape de los vehículos y compuestos alcalinos del concreto. - Hormigón de mala calidad. - Falta de compactación del hormigón. 4- DIAGNÓSTICO Corrosión de las armaduras debido a la despasivación por carbonatación del hormigón. 5- ORIGEN Se podría decir que la falla ocurrió en mas de una etapa de la obra a. Proyecto, en el caso de no tener las consideraciones de cálculo con el recubrimiento adecuado en función al ambiente y a las cargas a las que está sometida la estructura. b. Ejecución de la obra. c. Uso y mantenimiento de la estructura. 6- MECANISMO DE ACTUACIÓN Los distintos óxidos de carbono presentes en la atmósfera penetran en la masa del hormigón a través de los poros vía humedad produciendo una reacción con el hidróxido cálcico, obteniéndose finalmente carbonato cálcico. Ésta reacción baja el pH del hormigón rompiendo la capa pasiva que cubre a las armaduras. Al no contar con la capa pasivante, se puede decir que la armadura está al aire y expuesta a los agentes que pueden corroer a las mismas. Al iniciarse la corrosión, las armaduras aumentan su volumen produciendo tensiones expansivas. La presión interna produce fisuras que llevan al desprendimiento de porciones de hormigón y las barras quedan expuestas. 15

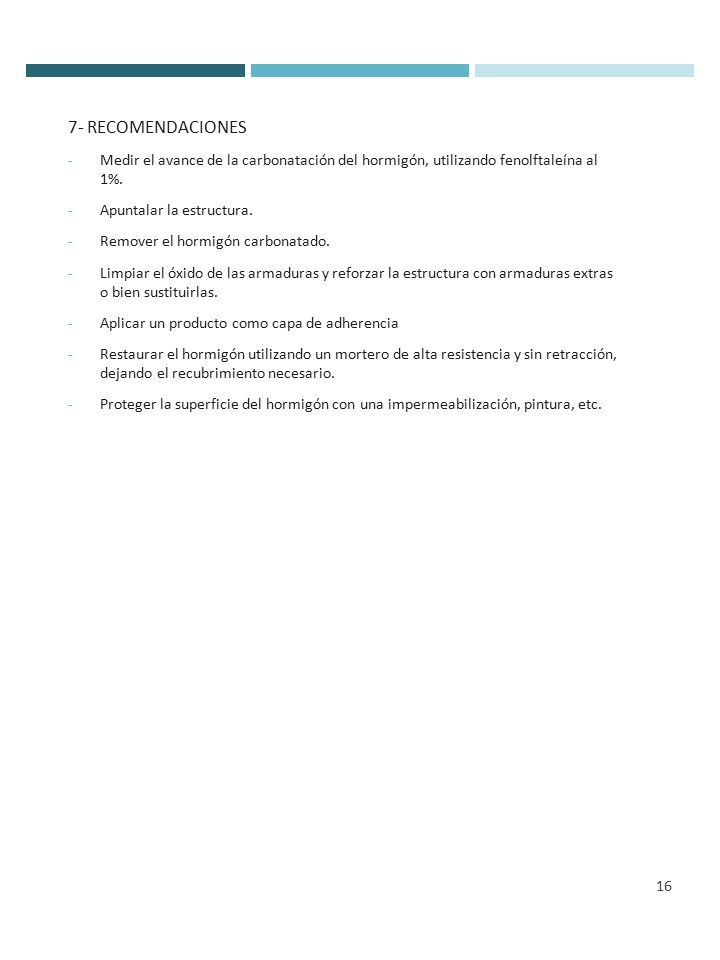

16 7- RECOMENDACIONES - Medir el avance de la carbonatación del hormigón, utilizando fenolftaleína al 1%. - Apuntalar la estructura. - Remover el hormigón carbonatado. - Limpiar el óxido de las armaduras y reforzar la estructura con armaduras extras o bien sustituirlas. - Aplicar un producto como capa de adherencia - Restaurar el hormigón utilizando un mortero de alta resistencia y sin retracción, dejando el recubrimiento necesario. - Proteger la superficie del hormigón con una impermeabilización, pintura, etc. 16

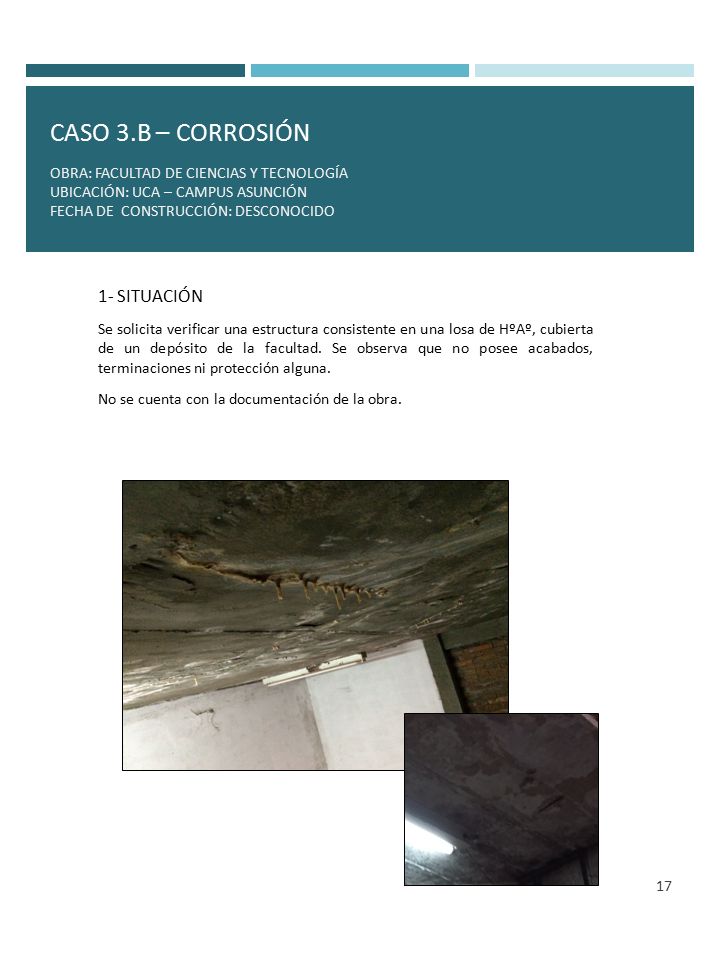

17 CASO 3.B – CORROSIÓN OBRA: FACULTAD DE CIENCIAS Y TECNOLOGÍA UBICACIÓN: UCA – CAMPUS ASUNCIÓN FECHA DE CONSTRUCCIÓN: DESCONOCIDO 1- SITUACIÓN Se solicita verificar una estructura consistente en una losa de HºAº, cubierta de un depósito de la facultad. Se observa que no posee acabados, terminaciones ni protección alguna. No se cuenta con la documentación de la obra. 17

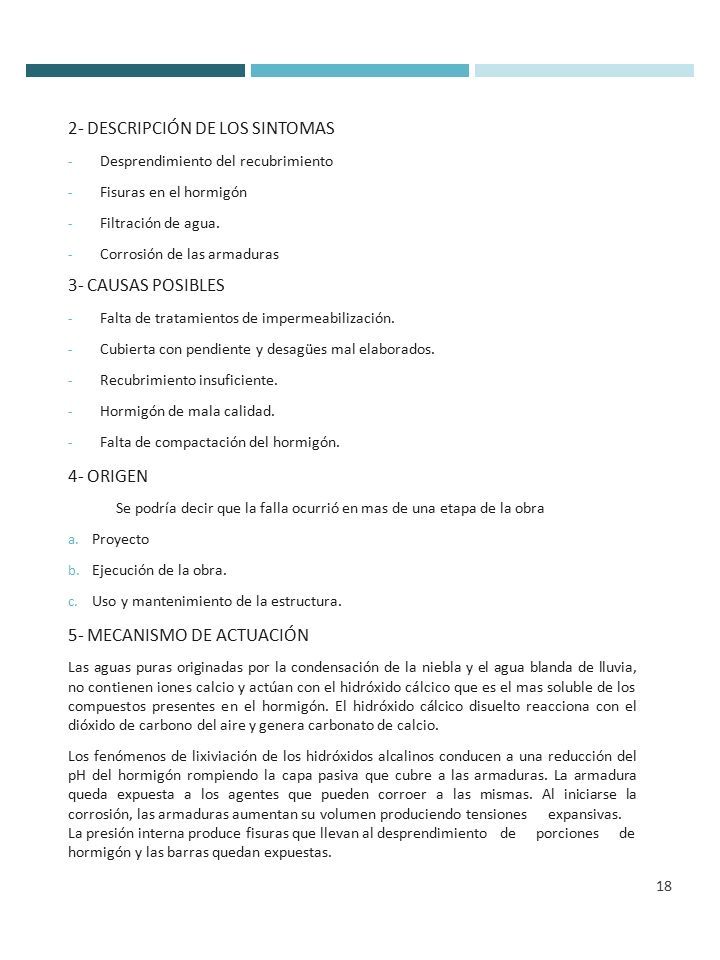

18 2- DESCRIPCIÓN DE LOS SINTOMAS - Desprendimiento del recubrimiento - Fisuras en el hormigón - Filtración de agua. - Corrosión de las armaduras 18 3- CAUSAS POSIBLES - Falta de tratamientos de impermeabilización. - Cubierta con pendiente y desagües mal elaborados. - Recubrimiento insuficiente. - Hormigón de mala calidad. - Falta de compactación del hormigón. 4- ORIGEN Se podría decir que la falla ocurrió en mas de una etapa de la obra a. Proyecto b. Ejecución de la obra. c. Uso y mantenimiento de la estructura. 5- MECANISMO DE ACTUACIÓN Las aguas puras originadas por la condensación de la niebla y el agua blanda de lluvia, no contienen iones calcio y actúan con el hidróxido cálcico que es el mas soluble de los compuestos presentes en el hormigón. El hidróxido cálcico disuelto reacciona con el dióxido de carbono del aire y genera carbonato de calcio. Los fenómenos de lixiviación de los hidróxidos alcalinos conducen a una reducción del pH del hormigón rompiendo la capa pasiva que cubre a las armaduras. La armadura queda expuesta a los agentes que pueden corroer a las mismas. Al iniciarse la corrosión, las armaduras aumentan su volumen produciendo tensiones expansivas. La presión interna produce fisuras que llevan al desprendimiento de porciones de hormigón y las barras quedan expuestas.

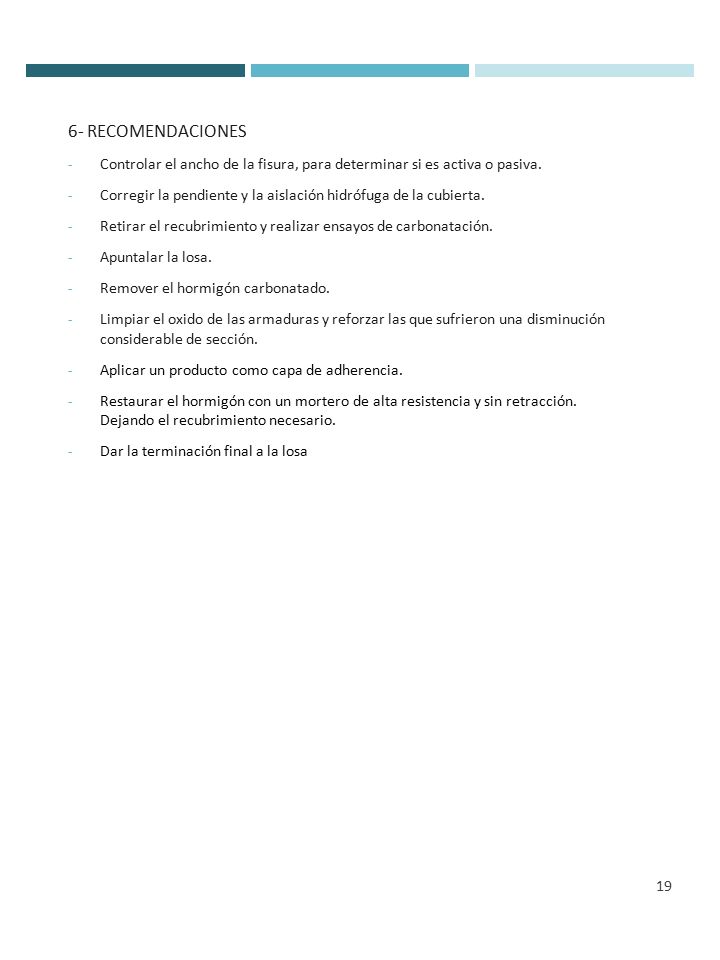

19 6- RECOMENDACIONES - Controlar el ancho de la fisura, para determinar si es activa o pasiva. - Corregir la pendiente y la aislación hidrófuga de la cubierta. - Retirar el recubrimiento y realizar ensayos de carbonatación. - Apuntalar la losa. - Remover el hormigón carbonatado. - Limpiar el oxido de las armaduras y reforzar las que sufrieron una disminución considerable de sección. - Aplicar un producto como capa de adherencia. - Restaurar el hormigón con un mortero de alta resistencia y sin retracción. Dejando el recubrimiento necesario. - Dar la terminación final a la losa 19

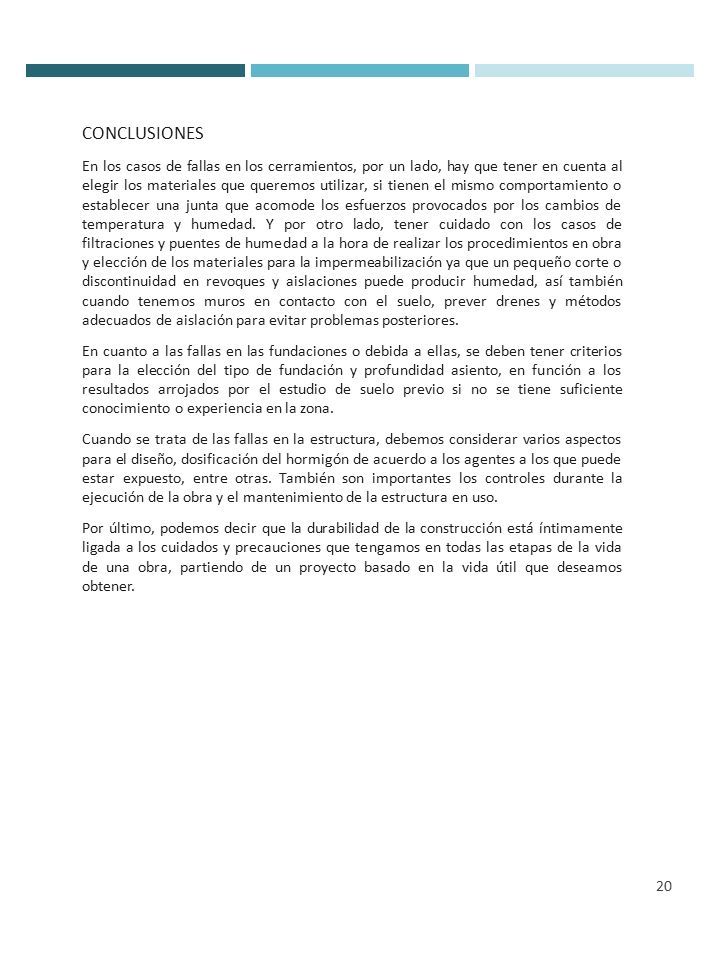

20 CONCLUSIONES En los casos de fallas en los cerramientos, por un lado, hay que tener en cuenta al elegir los materiales que queremos utilizar, si tienen el mismo comportamiento o establecer una junta que acomode los esfuerzos provocados por los cambios de temperatura y humedad. Y por otro lado, tener cuidado con los casos de filtraciones y puentes de humedad a la hora de realizar los procedimientos en obra y elección de los materiales para la impermeabilización ya que un pequeño corte o discontinuidad en revoques y aislaciones puede producir humedad, así también cuando tenemos muros en contacto con el suelo, prever drenes y métodos adecuados de aislación para evitar problemas posteriores. En cuanto a las fallas en las fundaciones o debida a ellas, se deben tener criterios para la elección del tipo de fundación y profundidad asiento, en función a los resultados arrojados por el estudio de suelo previo si no se tiene suficiente conocimiento o experiencia en la zona. Cuando se trata de las fallas en la estructura, debemos considerar varios aspectos para el diseño, dosificación del hormigón de acuerdo a los agentes a los que puede estar expuesto, entre otras. También son importantes los controles durante la ejecución de la obra y el mantenimiento de la estructura en uso. Por último, podemos decir que la durabilidad de la construcción está íntimamente ligada a los cuidados y precauciones que tengamos en todas las etapas de la vida de una obra, partiendo de un proyecto basado en la vida útil que deseamos obtener. 20

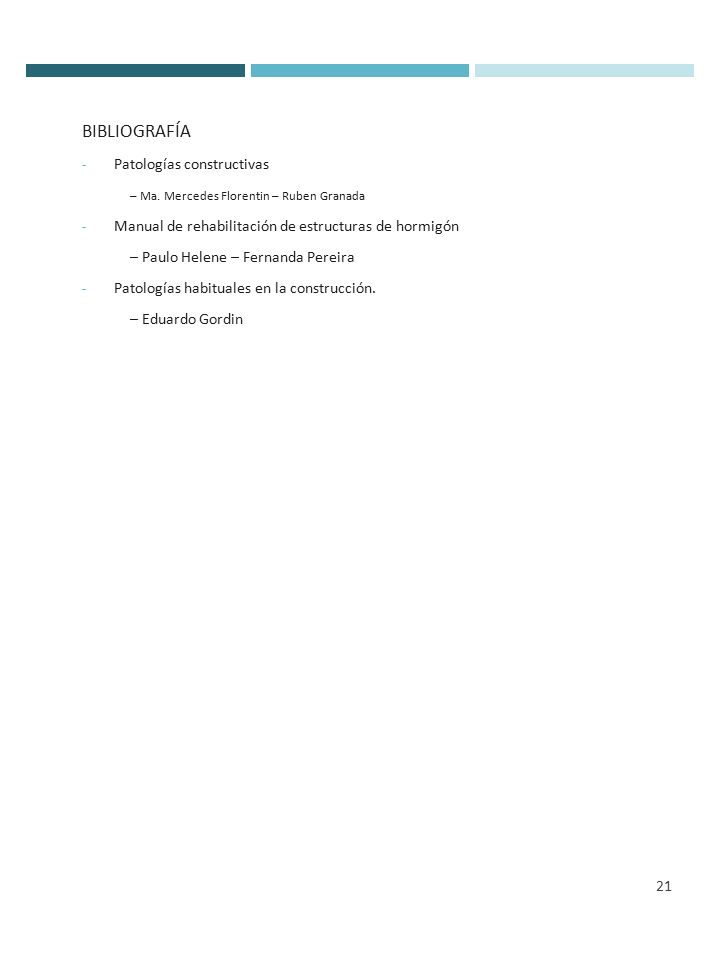

21 BIBLIOGRAFÍA - Patologías constructivas – Ma. Mercedes Florentin – Ruben Granada - Manual de rehabilitación de estructuras de hormigón – Paulo Helene – Fernanda Pereira - Patologías habituales en la construcción. – Eduardo Gordin 21
