CORROSION DE ACEROS EN HORMIGON

Presentación del tema: "CORROSION DE ACEROS EN HORMIGON"— Transcripción de la presentación:

1 CORROSION DE ACEROS EN HORMIGON

2 Hormigón protege al acero:
Es aislante, una barrera entre el medio y el acero. Del espesor y compacticidad del hormigón dependen las características protectoras. El agua que rellena los poros es alcalina (está saturada de Ca(OH) M KOH M NaOH. pH El acero está pasivo.

3

4 Corrosión de aceros en hormigón
Varios factores dependientes del propio hormigón o del medio que lo rodea pueden desencadenar fenómenos de corrosión, entonces se observa: El acero disminuye su sección. El hormigón se fisura o delamina debido a la presión que ejercen los óxidos. La adherencia de la armadura al hormigón disminuye o desaparece.

5 Corrosión de acero de armaduras

6 Corrosión de acero de armaduras

7

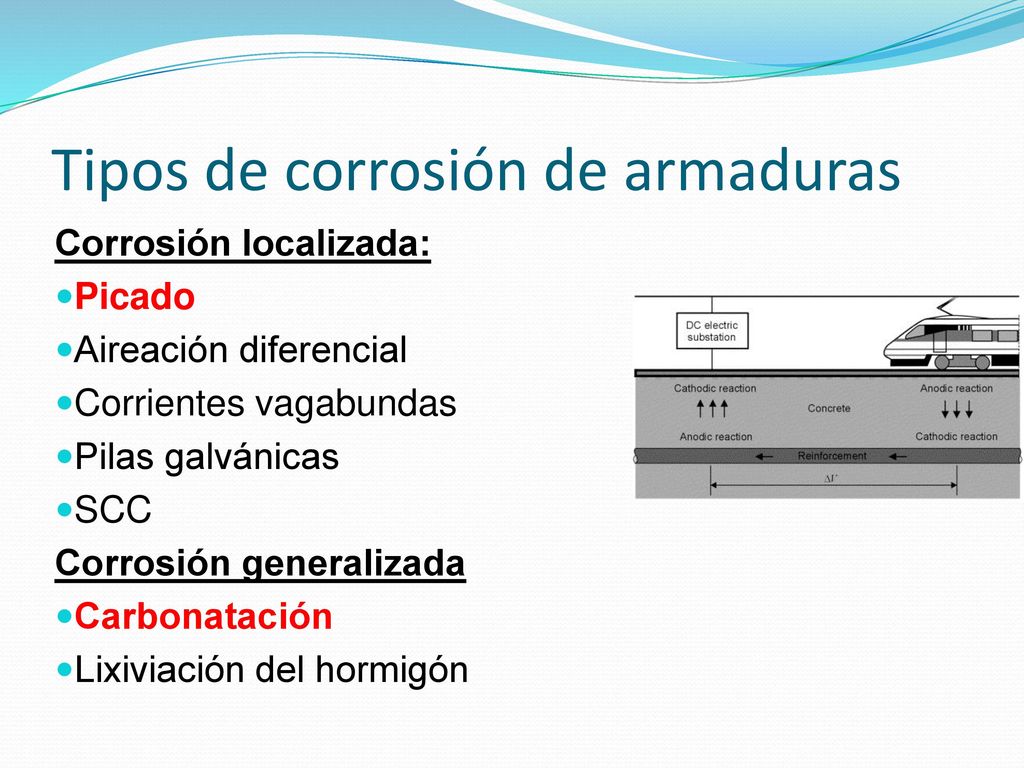

8 Tipos de corrosión de armaduras
Corrosión localizada: Picado Aireación diferencial Corrientes vagabundas Pilas galvánicas SCC Corrosión generalizada Carbonatación Lixiviación del hormigón

9 Tipos de corrosión de armaduras

10 Picado Las picaduras se forman por disolución localizada de la película pasiva por ingreso de ión cloruro . Cloruros: Ambientes marinos, sales de deshielo (externos) Incorporados en la masa de hormigón. En ausencia de cloruros el hierro se disuelve lentamente: Fe + 2e-  FeOOH FeOOH + H2O  Fe OH-

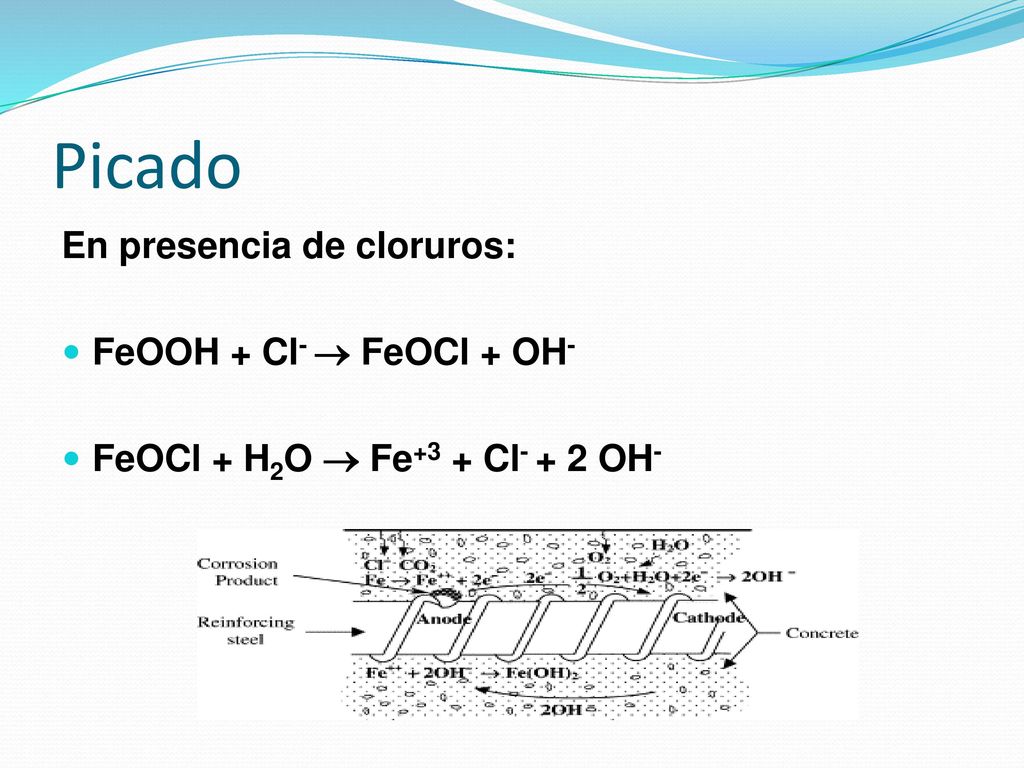

11 Picado En presencia de cloruros: FeOOH + Cl-  FeOCl + OH-
FeOOH + Cl-  FeOCl + OH- FeOCl + H2O  Fe+3 + Cl- + 2 OH-

12 Cloruros provenientes del exterior
Ambientes marinos: Proporción constante de cloruros. Sal para deshielos: Proporción dependiente de la cantidad usada y frecuencia de uso. Debe considerarse: Tiempo en llegar a la armadura. Proporción de induce despasivación. Velocidad de corrosión.

13

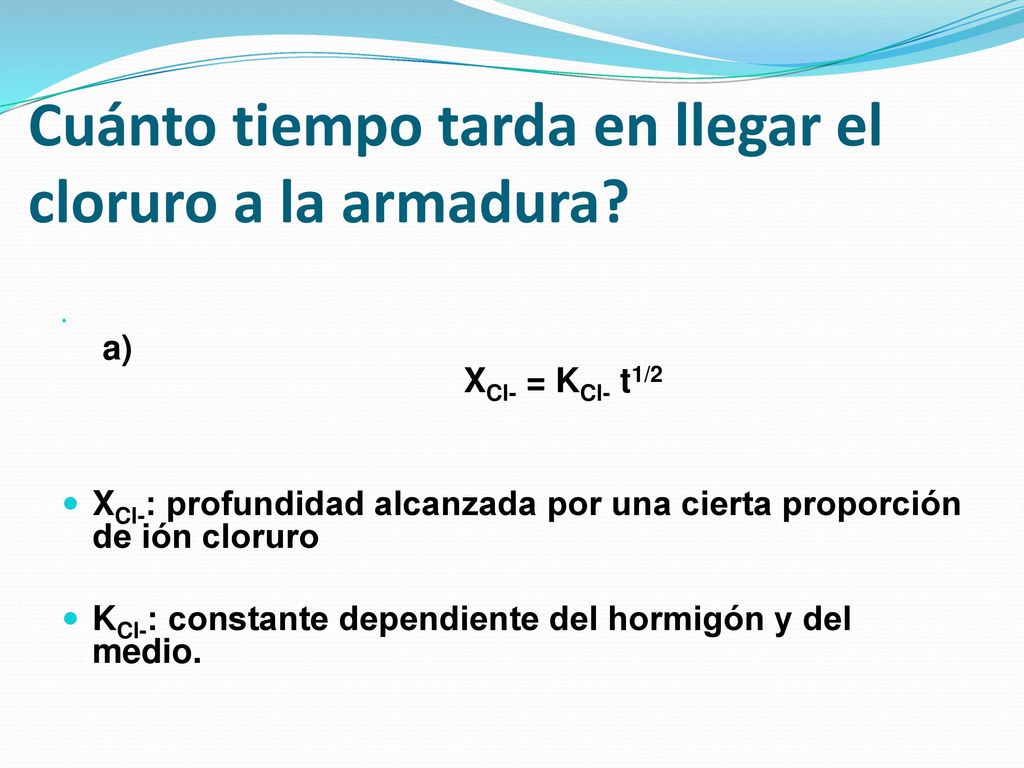

14 Cuánto tiempo tarda en llegar el cloruro a la armadura?
a) XCl- = KCl- t1/2 XCl-: profundidad alcanzada por una cierta proporción de ión cloruro KCl-: constante dependiente del hormigón y del medio.

15 Cx = Cs (1 - erf(XCl-/2D1/2t1/2)
b) Segunda ley de Fick C/t = 2C/x2 Cx = Cs (1 - erf(XCl-/2D1/2t1/2) Cx: concentración de cloruros a la distancia x Cs: concentración en la superficie x: profundidad alcanzada D: coeficiente de difusión aparente t: tiempo.

16 Carbonatación

17 Carbonatación

18 Carbonatación

19 Carbonatación FACTORES QUE FAVORECEN EL PROCESO:
Humedad del hormigón: % Permeabilidad Espesor de recubrimiento-Defectos superficiales

20 VELOCIDAD DE CARBONATACION
XCO2 = KCO2 t1/2 XCO2 : profundidad de carbonatación KCO2 : constante de carbonatación (mm. año0.5) t : tiempo (años) XCO2 / t1/2 = KCO2 t = (e/KCO2) e = profundidad de la armadura. KCO2 = 2 a 3 mm/ año0.5, alta resistencia. KCO2 > 6 mm/ año0.5, baja resistencia.

21 Test de la fenoftaleina

22

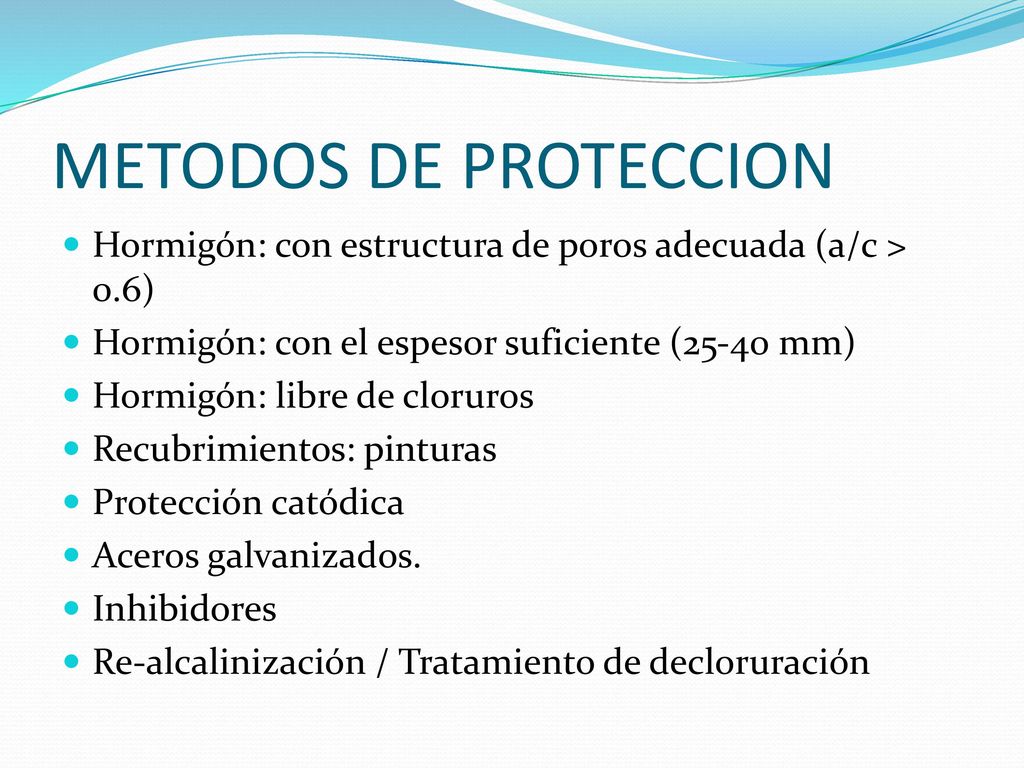

23 METODOS DE PROTECCION Hormigón: con estructura de poros adecuada (a/c > 0.6) Hormigón: con el espesor suficiente (25-40 mm) Hormigón: libre de cloruros Recubrimientos: pinturas Protección catódica Aceros galvanizados. Inhibidores Re-alcalinización / Tratamiento de decloruración

24
