1
DISEÑO DE EDIFICIO EN ALTURA
INTERPRETACIÒN y VERIFICACIÒN DE RESULTADOS. INSTANCIAS DE VERIFICACIÒN Estado límite Ultimo ESTABILIDAD (Por medio de la configuración del mecanismo de colapso) RESISTENCIA (Verificación de los tabiques en voladizos) DEFORMABILIDAD (Por medio del control de la distorsión) Estado límite de Servicio (Control y verificación de esfuerzos finales de las secciones M,V,N.)
2
DISEÑO DE EDIFICIO EN ALTURA
ESTADO LIMITE ÙLTIMO DISEÑO POR CAPACIDAD Se seleccionan, diseñan y detallan diferentes secciones estructurales, con la capacidad de disipar energía por deformación inelástica (deformación plástica), en zonas preestablecidas (rotulas plásticas). Todos las otras secciones estructurales deben poseer suficiente resistencia para asegurar su comportamiento elástico, mientras las fuentes de disipación de energía desarrollen toda su capacidad.
3
OBJETIVOS DEL DISEÑO ESTRUCTURAL
DISEÑO DE EDIFICIO EN ALTURA OBJETIVOS DEL DISEÑO ESTRUCTURAL ESTADO LIMITE ÙLTIMO A- Prevenir daños no estructurales: Temblores y sismos de baja intensidad, frecuentes en la vida útil de la estructura. (Servicio) Estructura trabaja en rango elástico. B- Prevenir daños estructurales y minimizar los no estructurales: Sismos de mediana intensidad, con ocurrencia relativa en la vida útil de la estructura. (Servicio) DISEÑO POR CAPACIDAD C- Evitar el colapso: Sismos de alta intensidad y larga duración, uno durante la vida útil de la estructura. Parte de la estructura queda inutilizada, pero no colapsa, sectores de la estructura se plastifica.
4
DISEÑO DE EDIFICIO EN ALTURA
ESTADO LIMITE ÙLTIMO DUCTILIDAD Un sistema se puede considerar DUCTIL cuando es capaz de experimentar deformaciones sustanciales baja cargas constantes, sin sufrir daños excesivos o perdida de resistencia bajo ciclos repetidos de carga y descarga.
5
EVALUACIÒN DEL MECANISMO DE COLAPSO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO EVALUACIÒN DEL MECANISMO DE COLAPSO
6
DISEÑO DE EDIFICIO EN ALTURA
ESTADO LIMITE ÙLTIMO ROTULA PLÀSTICA
7
DISEÑO DE EDIFICIO EN ALTURA
EJERCICIO DE DISEÑO CONFIGURACIÒN PROPUESTA
8
DISEÑO DE EDIFICIO EN ALTURA
PROPUESTA ESQUEMA ESTRUCTURAL
9

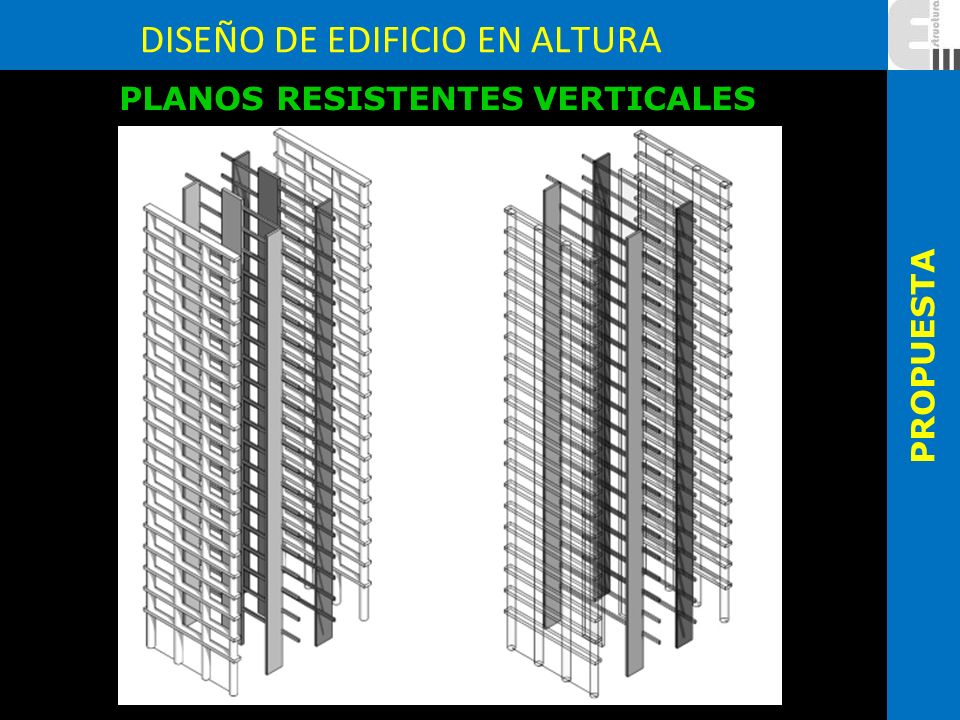

PLANOS RESISTENTES VERTICALES
DISEÑO DE EDIFICIO EN ALTURA PLANOS RESISTENTES VERTICALES PROPUESTA
10
PLANOS RESISTENTES VERTICALES
DISEÑO DE EDIFICIO EN ALTURA PLANOS RESISTENTES VERTICALES PROPUESTA
11
ESTADO LIMITE DE SERVICIO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE SERVICIO HIPOTESIS y COMBINACIONES DE CARGAS HIPOTESIS (D): Cargas permanentes que están actuando sobre los elementos estructurales modelados. HIPOTESIS (L): Cargas accidentales que están actuando sobre los elementos estructurales modelados. HIPOTESIS (E): Cargas sísmicas estáticamente equivalentes calculadas con la planilla V0. Hipótesis única de sismo para el cálculo de la distorsión
12
PREDIMENSIONADO DE TABIQUES SISMORRESISTENTES EN VOLADIZO
DISEÑO DE EDIFICIO EN ALTURA PREDIMENSIONADO DE TABIQUES SISMORRESISTENTES EN VOLADIZO ESTADO LIMITE ÙLTIMO
13
PREDIMENSIONADO DE TABIQUES SISMORRESISTENTES EN VOLADIZO
DISEÑO DE EDIFICIO EN ALTURA PREDIMENSIONADO DE TABIQUES SISMORRESISTENTES EN VOLADIZO ESTADO LIMITE ÙLTIMO
14
ESTADO LIMITE DE SERVICIO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE SERVICIO EVALUACIÒN DE LA DEFORMABILIDAD
15
ESTADO LIMITE DE SERVICIO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE SERVICIO EVALUACIÒN DE LA DEFORMABILIDAD
16
ESTADO LIMITE DE SERVICIO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE SERVICIO EVALUACIÒN DE LA DEFORMABILIDAD
17
ESTADO LIMITE DE SERVICIO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE SERVICIO EVALUACIÒN DE LA DEFORMABILIDAD
18
VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
19
ESTADO LIMITE DE ÙLTIMO
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE DE ÙLTIMO VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
20
VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
21
VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN AL CORTE DE TABIQUES EN VOLADIZOS
22
VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS Una parte del corte lo toma la sección de hormigón, el resto del esfuerzo deberá ser absorbido por armadura dispuesta específicamente para tal fin. Formación de la rotula plástica Mayor de Lw y 1/6 de hw
23
VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS Cálculo de Corte resistido por el hormigón Cálculo de Armadura Horizontal para resistir el corte excedente Cálculo de Armadura Vertical para resistir el corte excedente
24
VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS Cálculo de Corte resistido por el hormigón Sección del tabique que toma corte Carga Última Área total del tabique
25
DISEÑO DE EDIFICIO EN ALTURA
ESTADO LIMITE ÙLTIMO Cálculo de Armadura Horizontal para resistir el corte excedente Cuantía mínima Separación Horizontal Corte total Corte equilibrado por Hormigón Largo Tabique Tensión Acero Ancho tabique Cálculo de Armadura Vertical para resistir el corte excedente Cuantía mínima Separación Vertical Tensión Acero Ancho tabique
26
VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS
DISEÑO DE EDIFICIO EN ALTURA ESTADO LIMITE ÙLTIMO VERIFICACIÒN DE RESISTENCIA EN TABIQUES EN VOLADIZOS Cálculo de Armadura Vertical para resistir flexocompresión Armadura Vertical mínima Cuantía de de la sección de hormigón
