PRESENTACIÓ DE MECANISMES

Presentación del tema: "PRESENTACIÓ DE MECANISMES"— Transcripción de la presentación:

1 PRESENTACIÓ DE MECANISMES
Maria Montañà Altarriba 3r d’ESO A Tecnologia 3r trimestre IES PERE FONTDEVILA

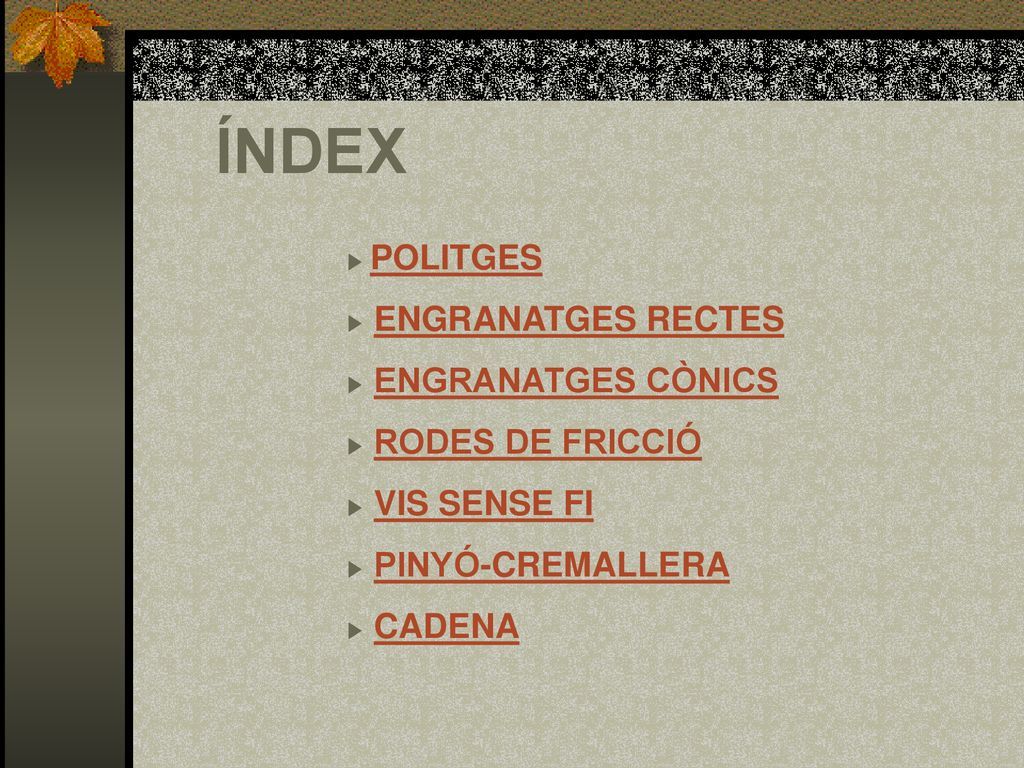

2 ÍNDEX ▶ POLITGES ▶ ENGRANATGES RECTES ▶ ENGRANATGES CÒNICS
▶ RODES DE FRICCIÓ ▶ VIS SENSE FI ▶ PINYÓ-CREMALLERA ▶ CADENA

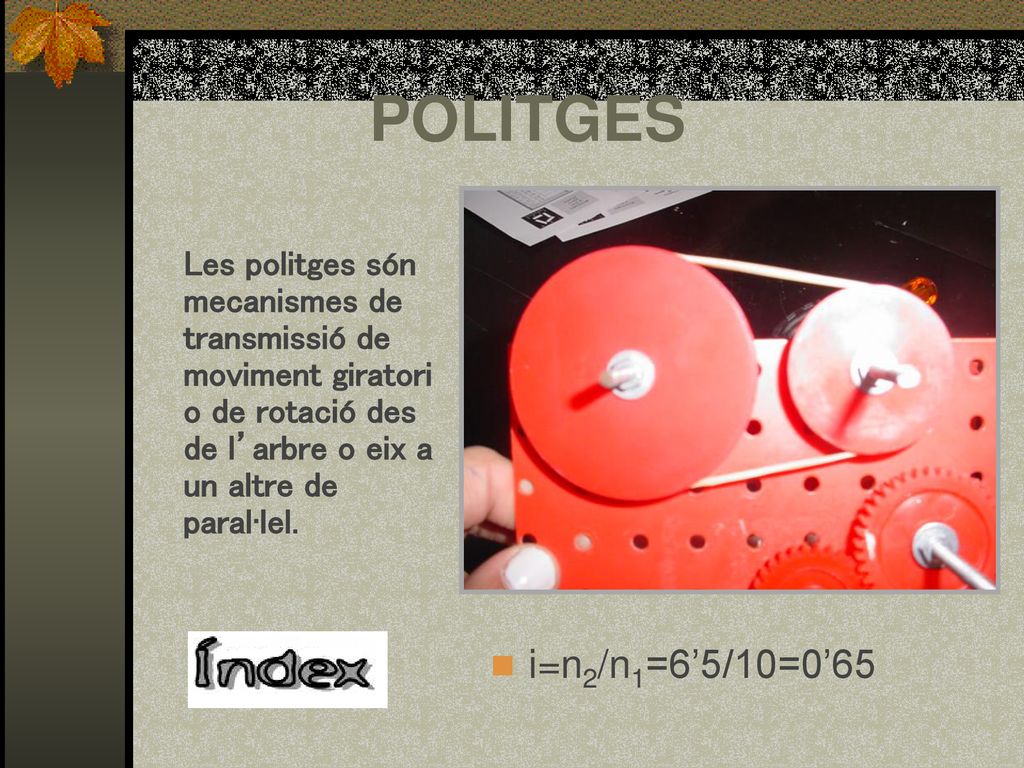

3 POLITGES Les politges són mecanismes de transmissió de moviment giratori o de rotació des de l’arbre o eix a un altre de paral·lel. i=n2/n1=6’5/10=0’65

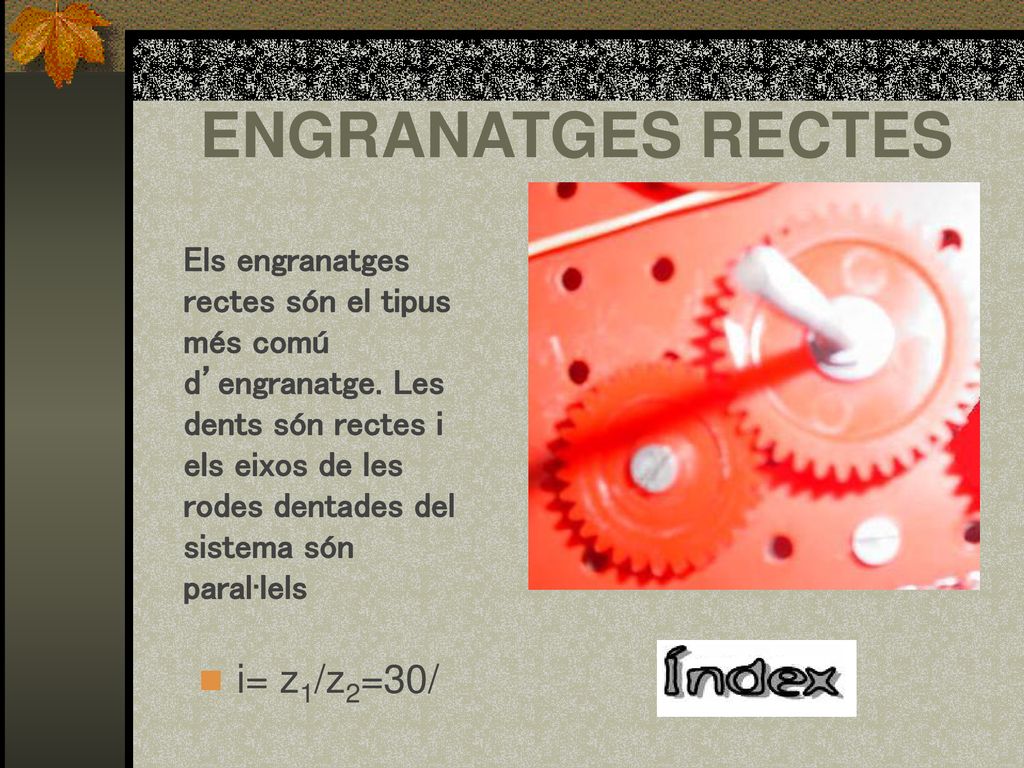

4 ENGRANATGES RECTES i= z1/z2=30/
Els engranatges rectes són el tipus més comú d’engranatge. Les dents són rectes i els eixos de les rodes dentades del sistema són paral·lels i= z1/z2=30/

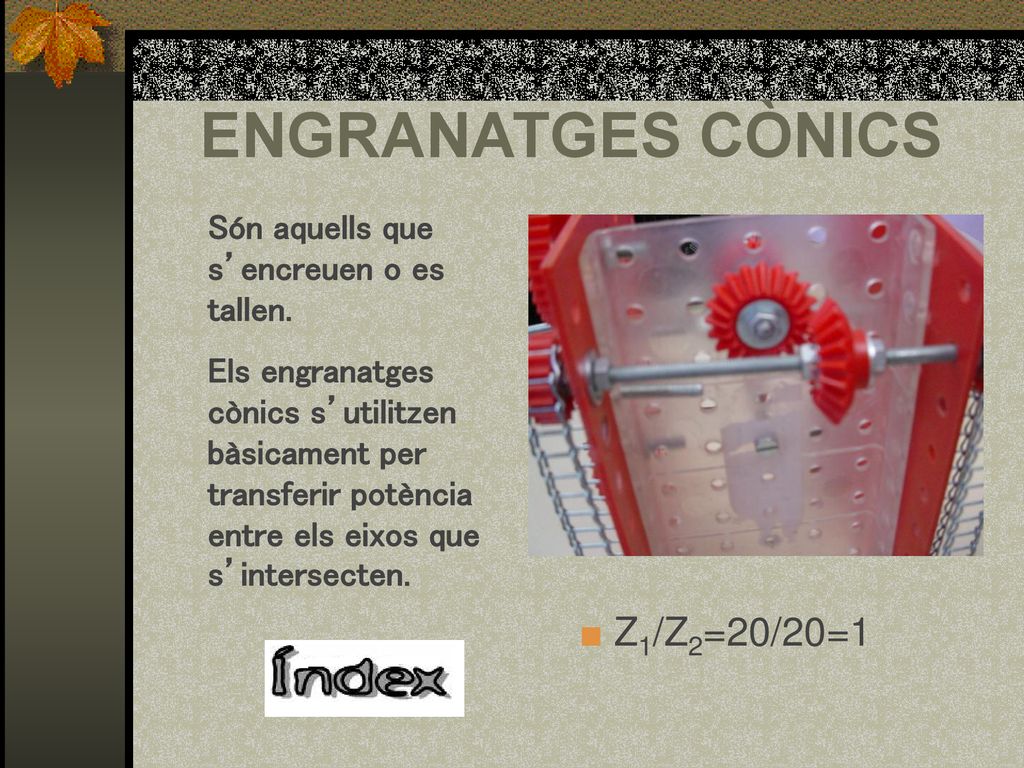

5 ENGRANATGES CÒNICS ■ Z1/Z2=20/20=1
Són aquells que s’encreuen o es tallen. Els engranatges cònics s’utilitzen bàsicament per transferir potència entre els eixos que s’intersecten. ■ Z1/Z2=20/20=1

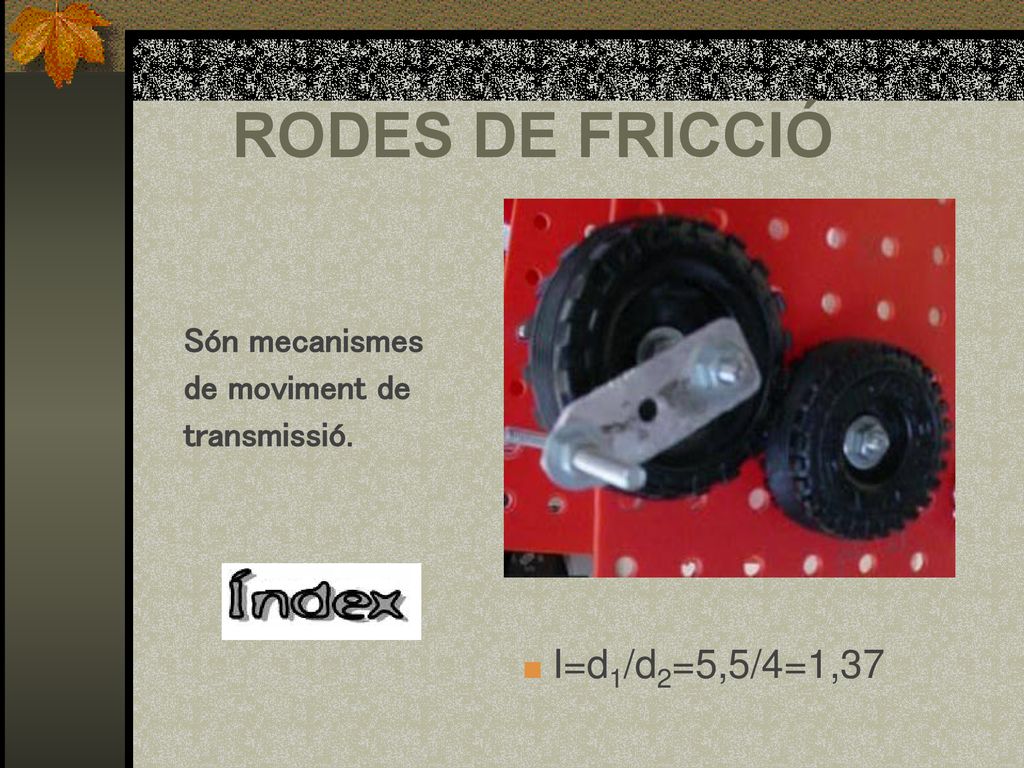

6 RODES DE FRICCIÓ Són mecanismes de moviment de transmissió.
■ I=d1/d2=5,5/4=1,37

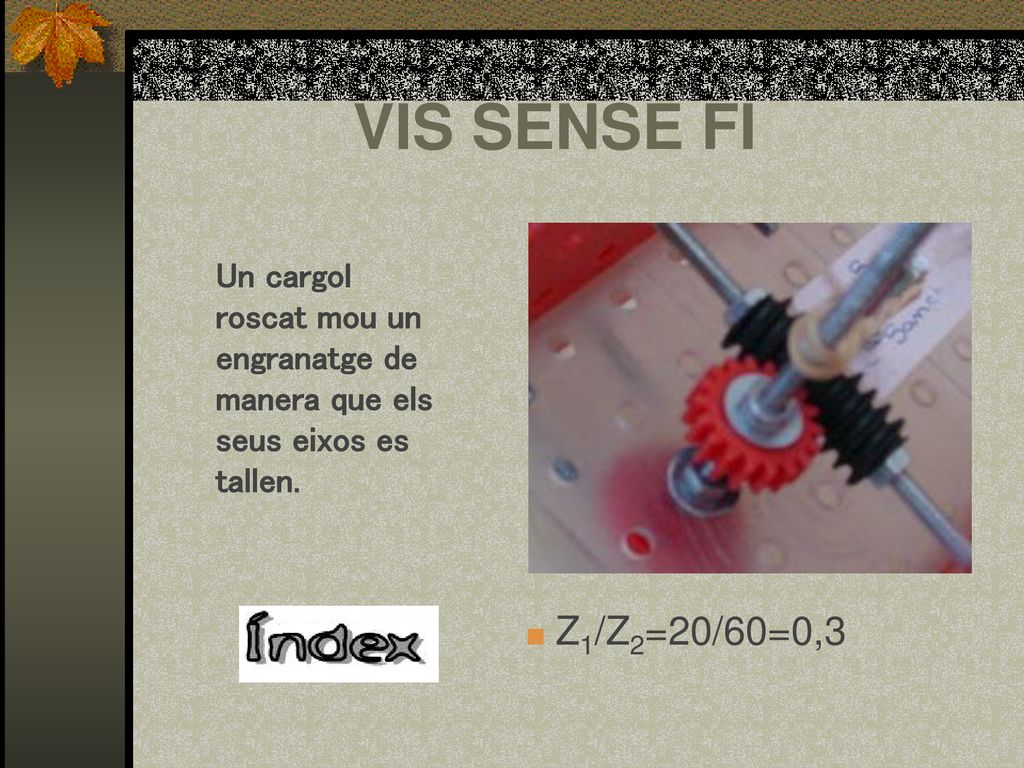

7 VIS SENSE FI Un cargol roscat mou un engranatge de manera que els seus eixos es tallen. ■ Z1/Z2=20/60=0,3

8 PINYÓ-CREMALLERA És un tipus d’engranatge que transmet moviment de rectilini a moviment circular i a l’inrevés. ■ I=Z1/Z2=30/32=0,93

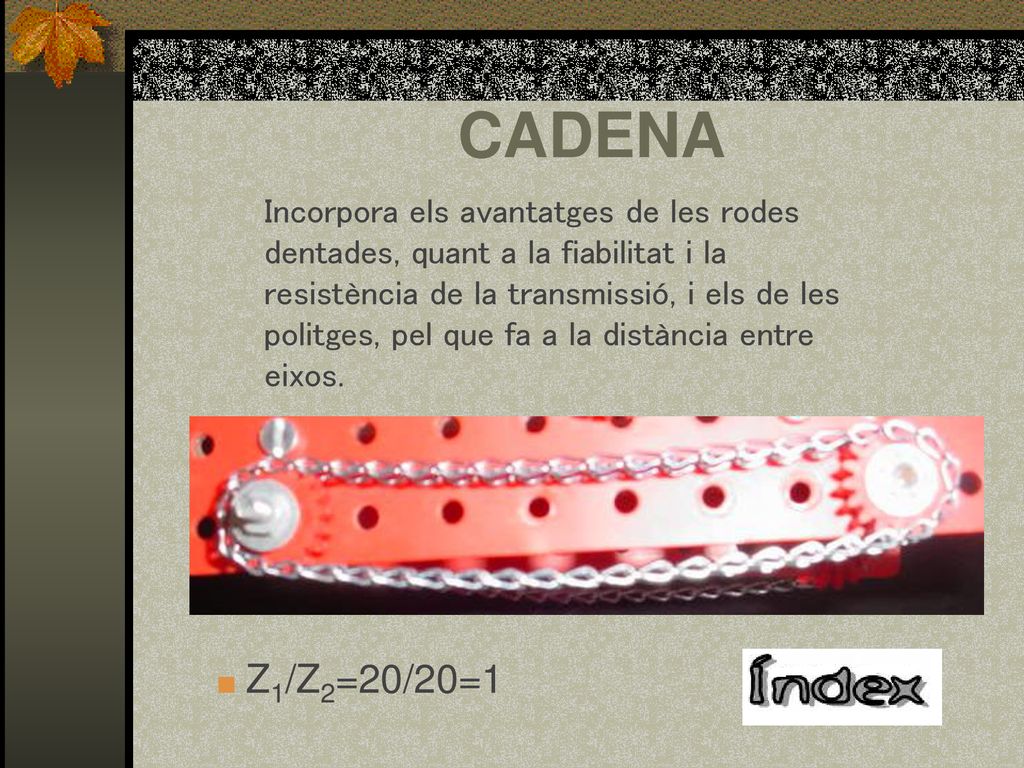

9 CADENA Incorpora els avantatges de les rodes dentades, quant a la fiabilitat i la resistència de la transmissió, i els de les politges, pel que fa a la distància entre eixos. ■ Z1/Z2=20/20=1
