PARA USO EN EDIFICIOS DEL CLIENTE HOMOLOGADO POR TELEFONICA

Presentación del tema: "PARA USO EN EDIFICIOS DEL CLIENTE HOMOLOGADO POR TELEFONICA"— Transcripción de la presentación:

1 PARA USO EN EDIFICIOS DEL CLIENTE HOMOLOGADO POR TELEFONICA

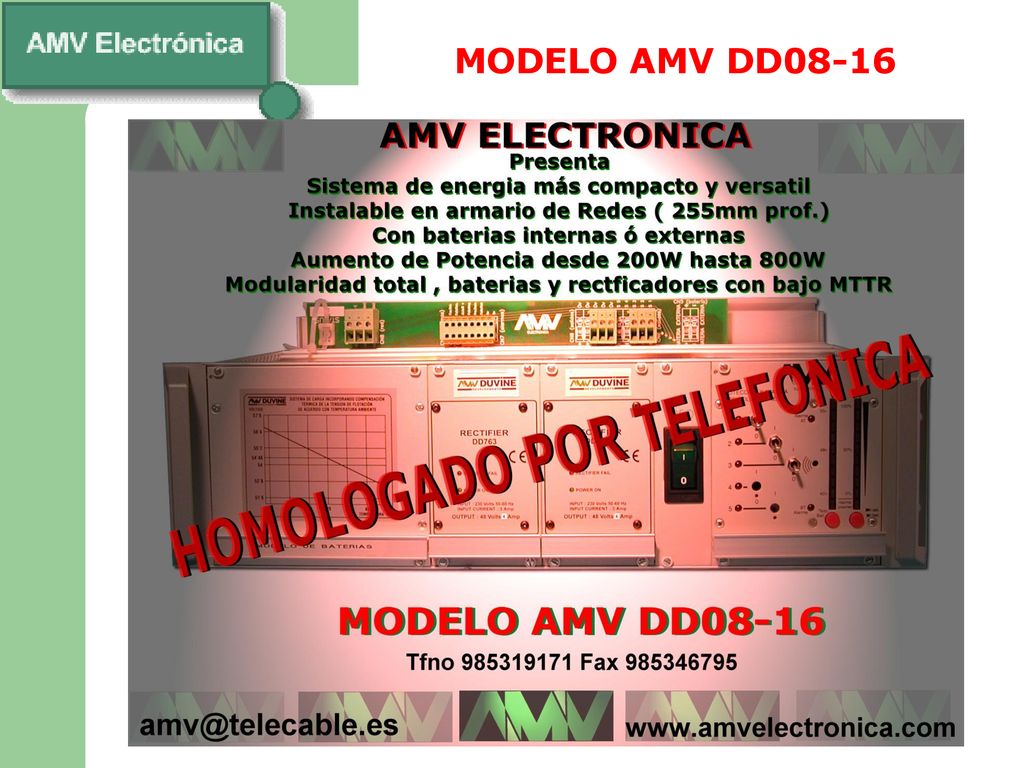

AMV ELECTRONICA PRESENTA EL SISTEMA DE ENERGIA MAS COMPLETO PARA USO EN EDIFICIOS DEL CLIENTE HOMOLOGADO POR TELEFONICA

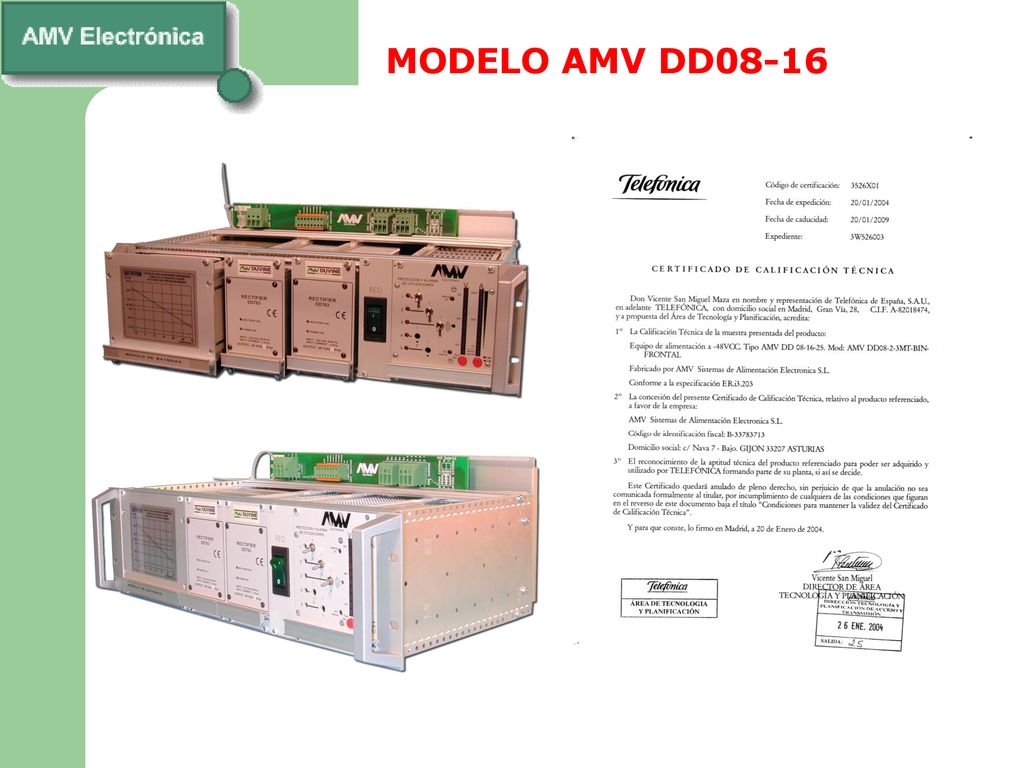

2 MODELO AMV DD08-16

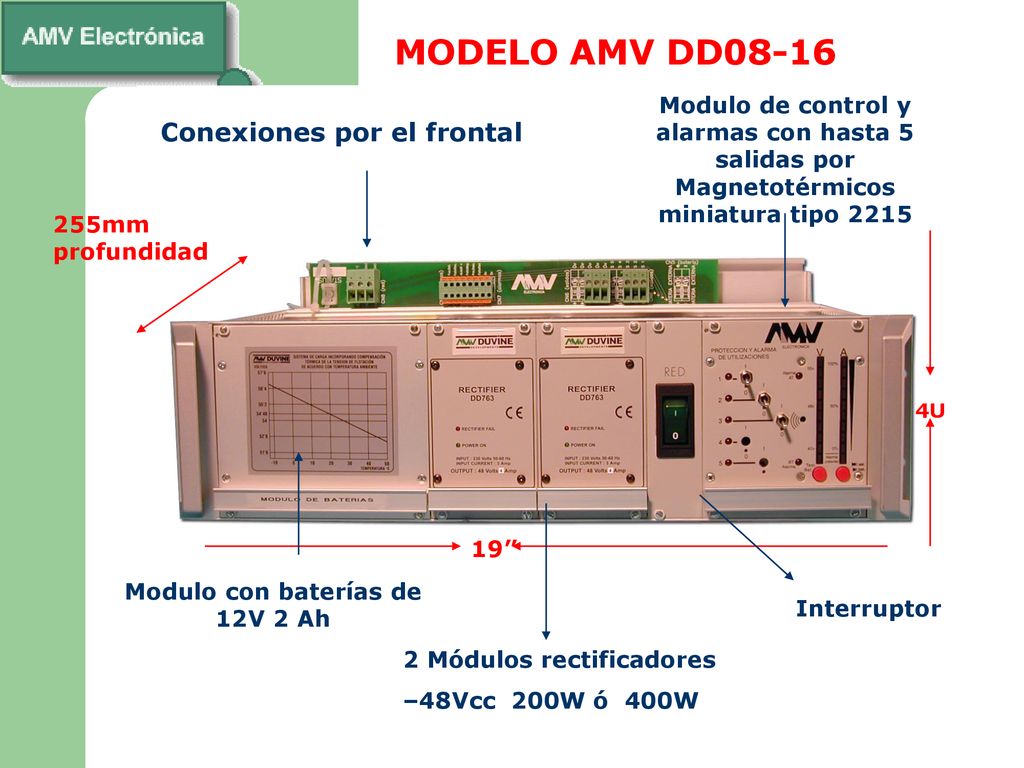

3 Conexiones por el frontal Modulo con baterías de 12V 2 Ah
MODELO AMV DD08-16 Modulo de control y alarmas con hasta 5 salidas por Magnetotérmicos miniatura tipo 2215 Conexiones por el frontal 255mm profundidad 4U 19” Modulo con baterías de 12V 2 Ah Interruptor 2 Módulos rectificadores –48Vcc 200W ó 400W

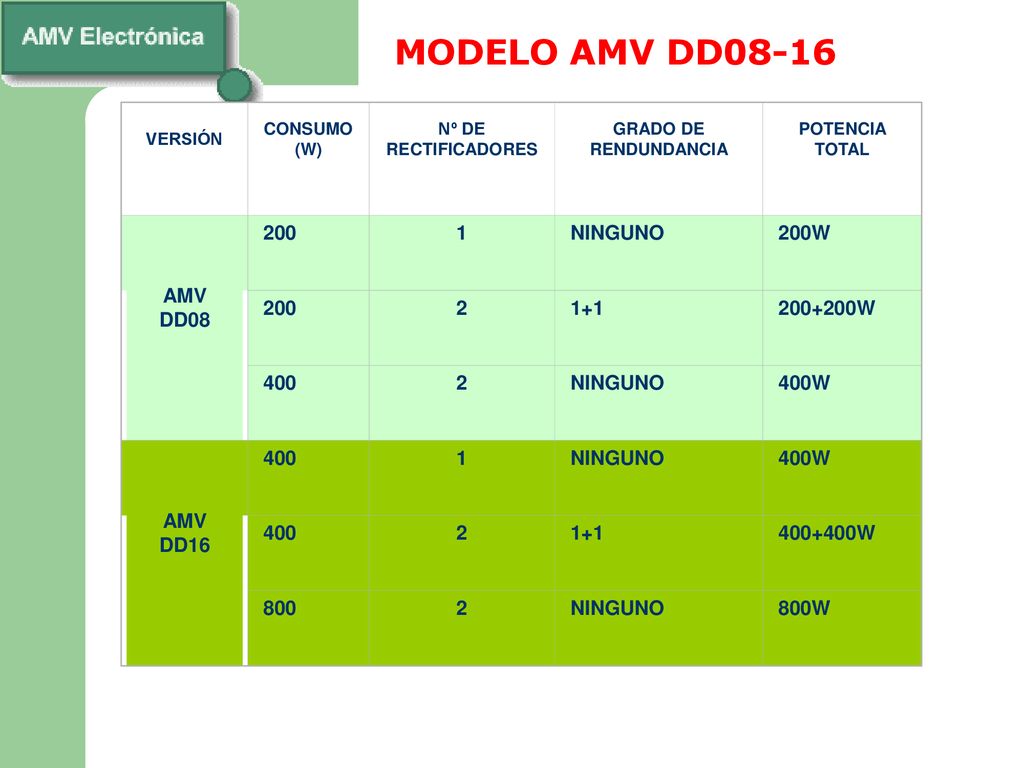

4 MODELO AMV DD08-16 AMV DD08 200 1 NINGUNO 200W 2 1+1 200+200W 400 400W
VERSIÓN CONSUMO (W) Nº DE RECTIFICADORES GRADO DE RENDUNDANCIA POTENCIA TOTAL AMV DD08 200 1 NINGUNO 200W 2 1+1 W 400 400W AMV DD16 W 800 800W

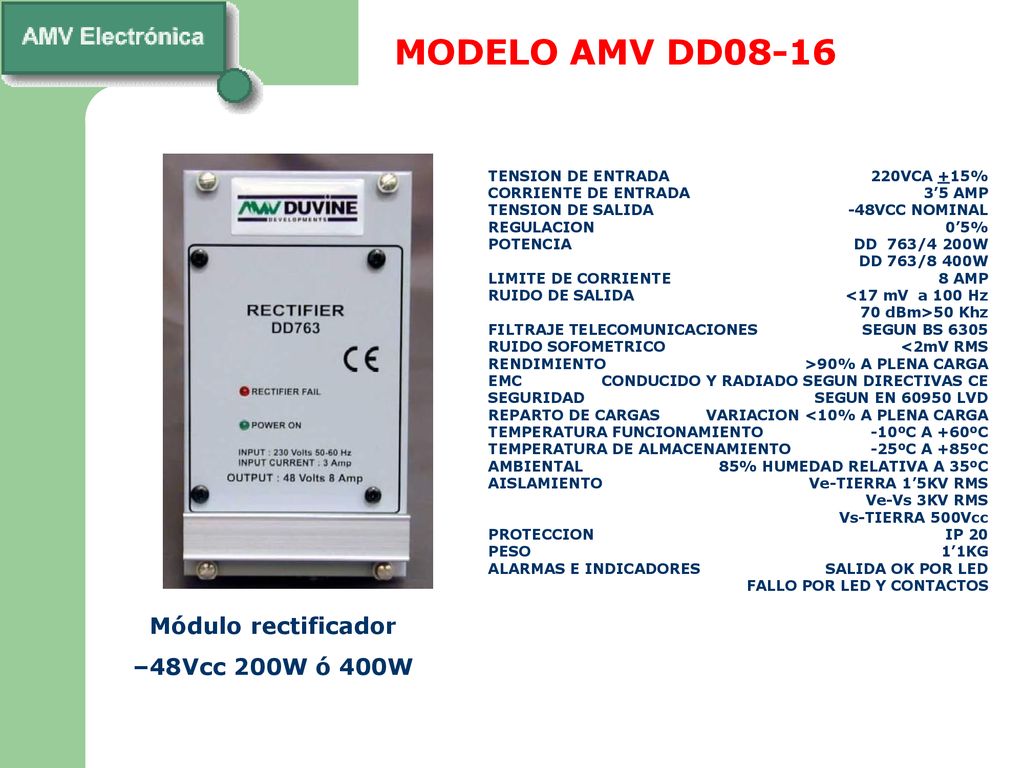

5 MODELO AMV DD08-16 Módulo rectificador –48Vcc 200W ó 400W
TENSION DE ENTRADA 220VCA +15% CORRIENTE DE ENTRADA 3’5 AMP TENSION DE SALIDA -48VCC NOMINAL REGULACION 0’5% POTENCIA DD 763/4 200W DD 763/8 400W LIMITE DE CORRIENTE 8 AMP RUIDO DE SALIDA <17 mV a 100 Hz 70 dBm>50 Khz FILTRAJE TELECOMUNICACIONES SEGUN BS 6305 RUIDO SOFOMETRICO <2mV RMS RENDIMIENTO >90% A PLENA CARGA EMC CONDUCIDO Y RADIADO SEGUN DIRECTIVAS CE SEGURIDAD SEGUN EN LVD REPARTO DE CARGAS VARIACION <10% A PLENA CARGA TEMPERATURA FUNCIONAMIENTO -10ºC A +60ºC TEMPERATURA DE ALMACENAMIENTO -25ºC A +85ºC AMBIENTAL 85% HUMEDAD RELATIVA A 35ºC AISLAMIENTO Ve-TIERRA 1’5KV RMS Ve-Vs 3KV RMS Vs-TIERRA 500Vcc PROTECCION IP 20 PESO 1’1KG ALARMAS E INDICADORES SALIDA OK POR LED FALLO POR LED Y CONTACTOS Módulo rectificador –48Vcc 200W ó 400W

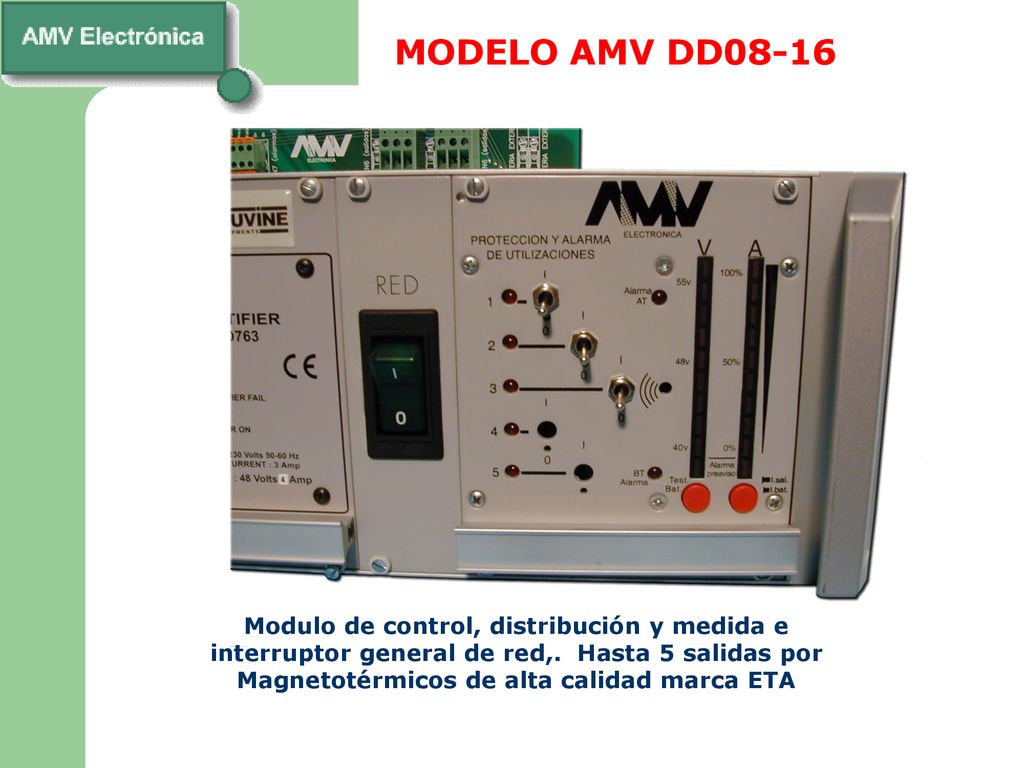

6 MODELO AMV DD08-16 Modulo de control, distribución y medida e interruptor general de red,. Hasta 5 salidas por Magnetotérmicos de alta calidad marca ETA

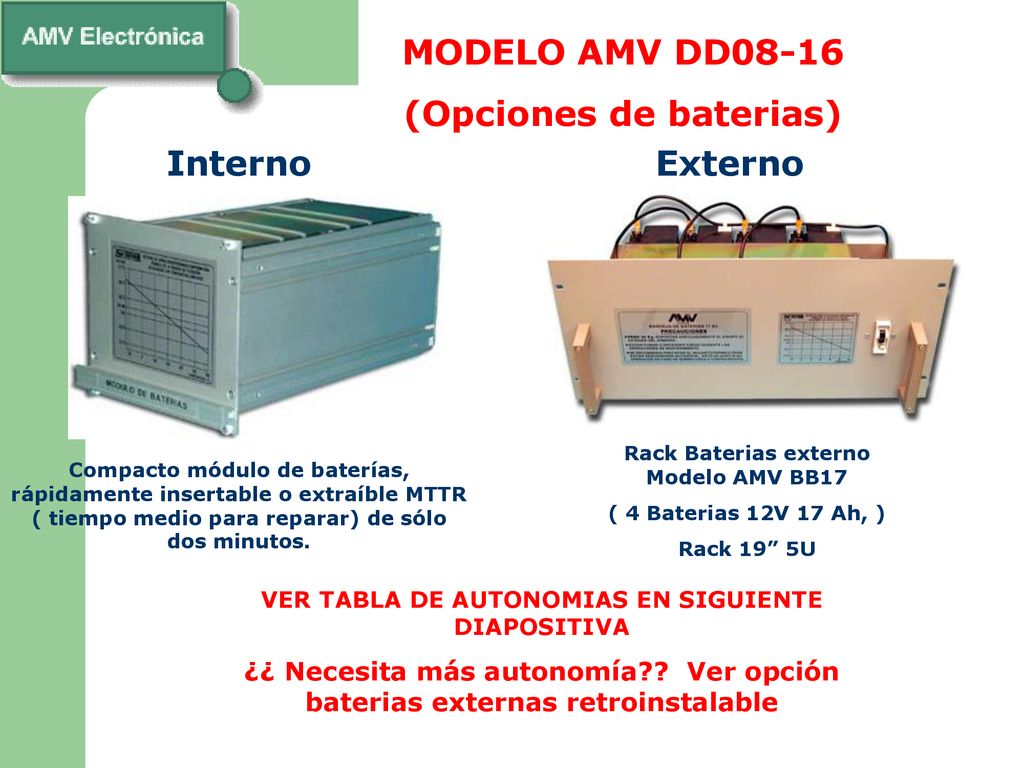

7 MODELO AMV DD08-16 (Opciones de baterias) Interno Externo
AUTONOMÍAS TÍPICAS CON JUEGO DE 4 BATERÍAS (48V) TIPO PLOMO-ÁCIDO HERMÉTICAS MODELO AMV DD08-16 (Opciones de baterias) Interno Externo Rack Baterias externo Modelo AMV BB17 ( 4 Baterias 12V 17 Ah, ) Rack 19” 5U Compacto módulo de baterías, rápidamente insertable o extraíble MTTR ( tiempo medio para reparar) de sólo dos minutos. VER TABLA DE AUTONOMIAS EN SIGUIENTE DIAPOSITIVA ¿¿ Necesita más autonomía?? Ver opción baterias externas retroinstalable

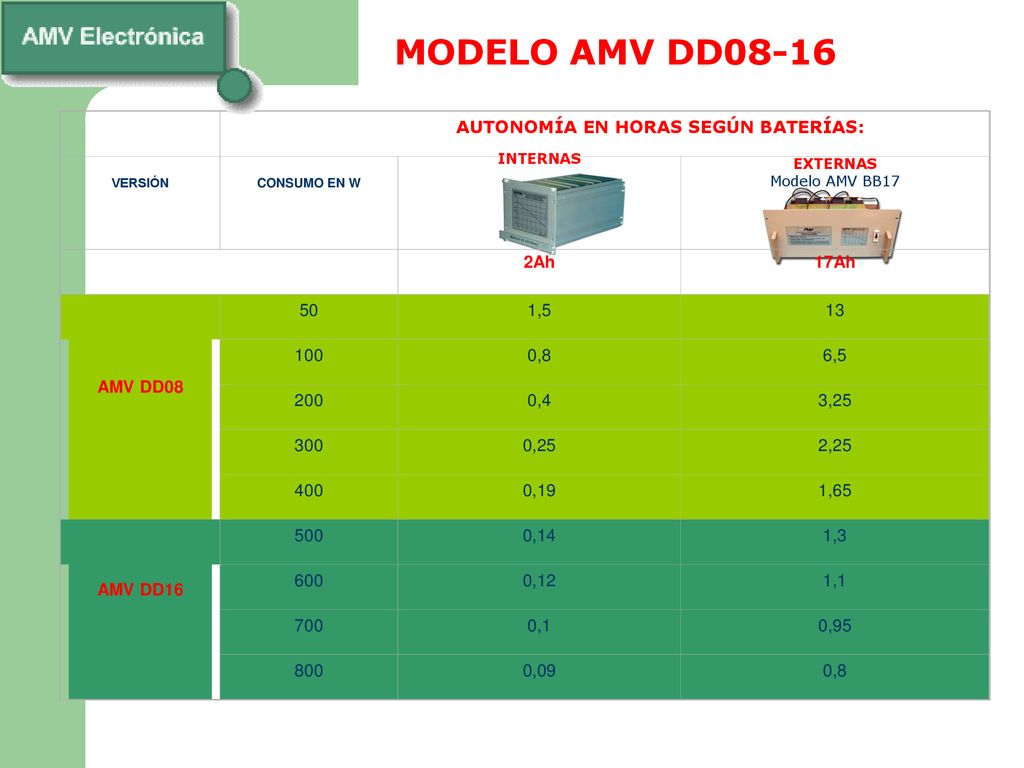

8 AUTONOMÍA EN HORAS SEGÚN BATERÍAS:
MODELO AMV DD08-16 AUTONOMÍA EN HORAS SEGÚN BATERÍAS: VERSIÓN CONSUMO EN W INTERNAS EXTERNAS Modelo AMV BB17 2Ah 17Ah AMV DD08 50 1,5 13 100 0,8 6,5 200 0,4 3,25 300 0,25 2,25 400 0,19 1,65 AMV DD16 500 0,14 1,3 600 0,12 1,1 700 0,1 0,95 800 0,09

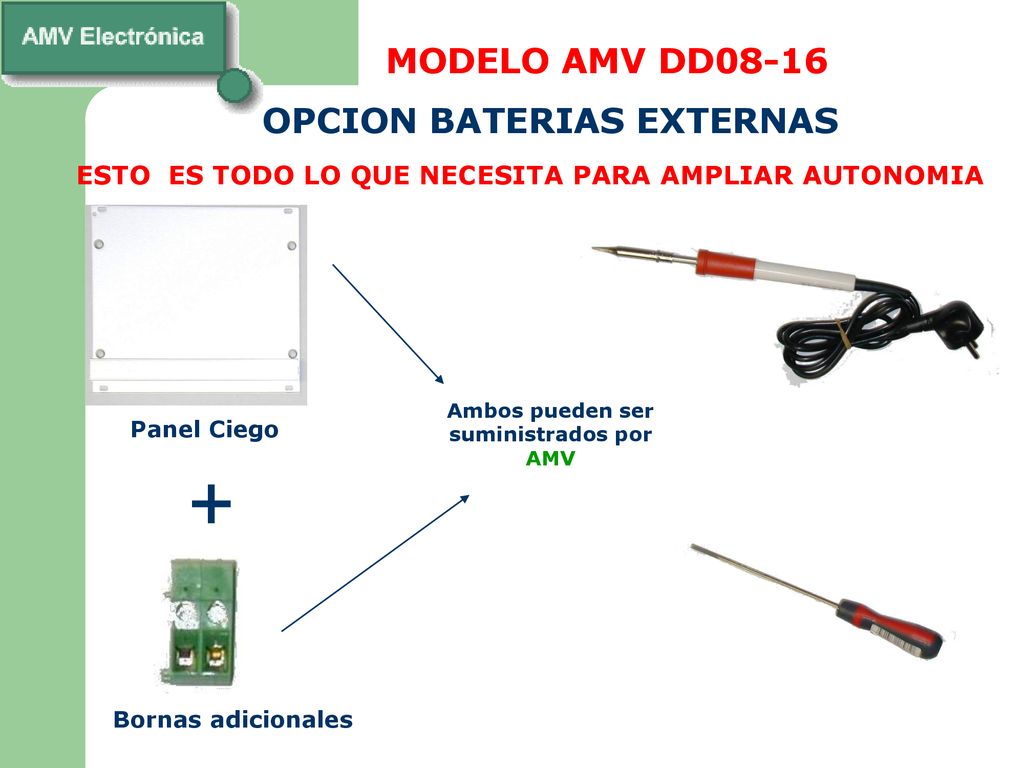

9 + MODELO AMV DD08-16 OPCION BATERIAS EXTERNAS
ESTO ES TODO LO QUE NECESITA PARA AMPLIAR AUTONOMIA Ambos pueden ser suministrados por AMV Panel Ciego + Bornas adicionales

10 MODELO AMV DD08-16
