ENERGIA SOLAR FOTOVOLTAICA

Presentación del tema: "ENERGIA SOLAR FOTOVOLTAICA"— Transcripción de la presentación:

1 ENERGIA SOLAR FOTOVOLTAICA

2 COMPONENTES. CORRIENTE CONTINUA
Use un encabezado de sección para cada uno de los temas, de manera que la transición resulte clara para el público.

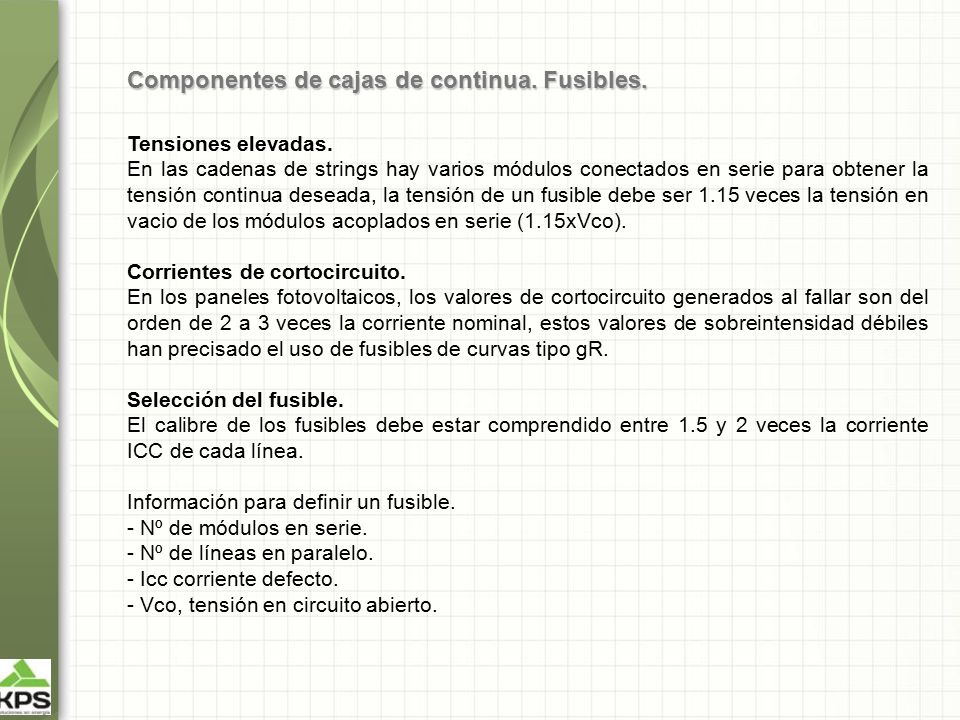

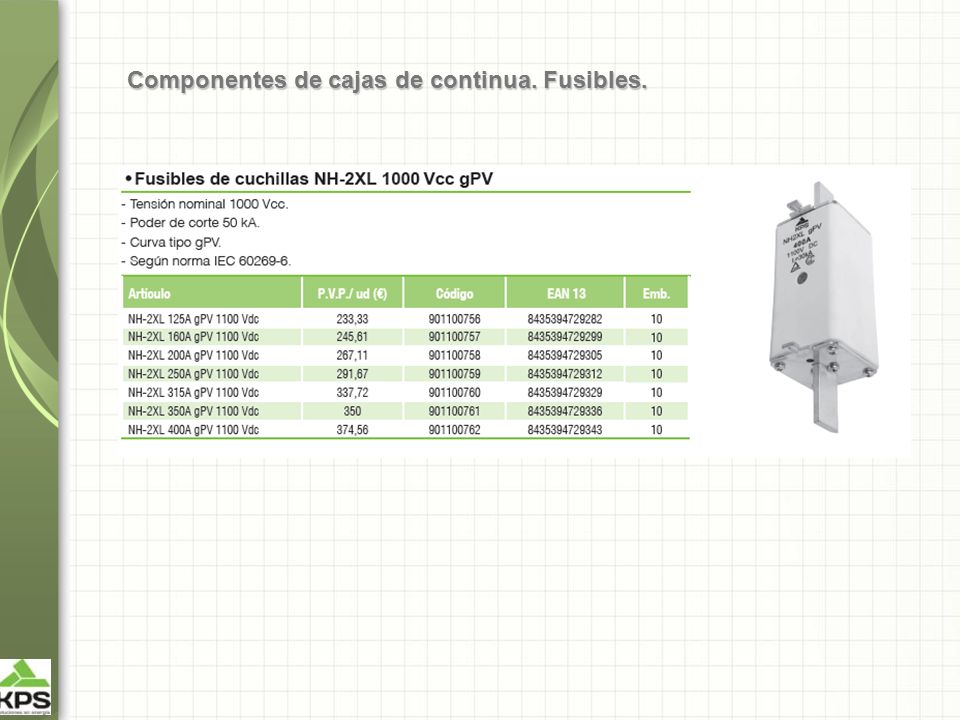

3 Componentes de cajas de continua. Fusibles.
Tensiones elevadas. En las cadenas de strings hay varios módulos conectados en serie para obtener la tensión continua deseada, la tensión de un fusible debe ser 1.15 veces la tensión en vacio de los módulos acoplados en serie (1.15xVco). Corrientes de cortocircuito. En los paneles fotovoltaicos, los valores de cortocircuito generados al fallar son del orden de 2 a 3 veces la corriente nominal, estos valores de sobreintensidad débiles han precisado el uso de fusibles de curvas tipo gR. Selección del fusible. El calibre de los fusibles debe estar comprendido entre 1.5 y 2 veces la corriente ICC de cada línea. Información para definir un fusible. Nº de módulos en serie. Nº de líneas en paralelo. Icc corriente defecto. Vco, tensión en circuito abierto.

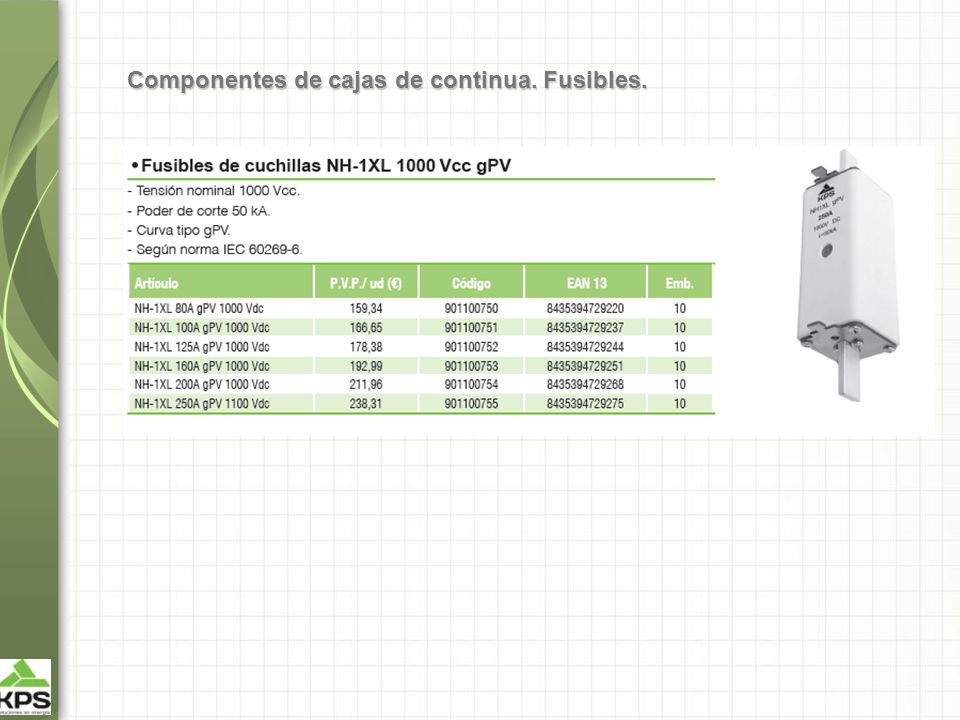

4 Componentes de cajas de continua. Fusibles.

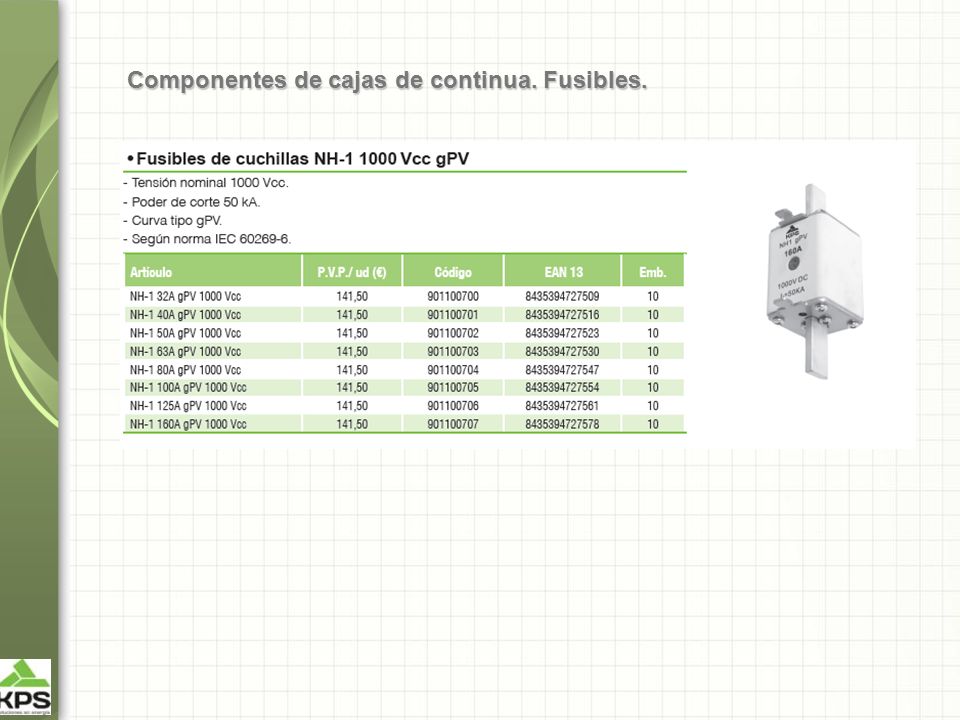

5 Componentes de cajas de continua. Fusibles.

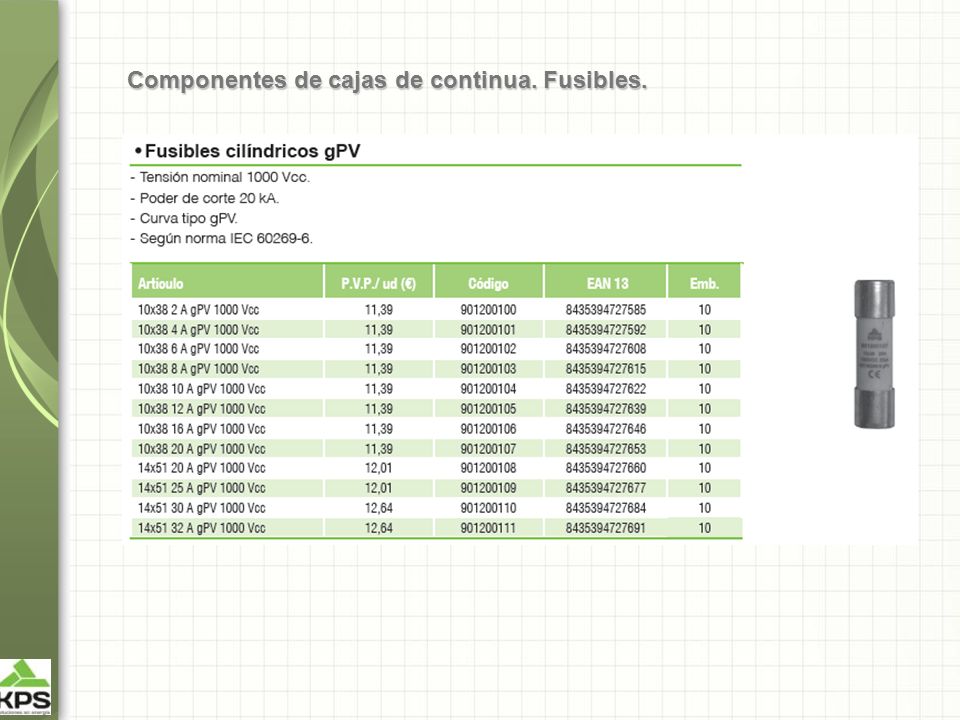

6 Componentes de cajas de continua. Fusibles.


7 Componentes de cajas de continua. Fusibles.


8 Componentes de cajas de continua. Fusibles.


9 Componentes de cajas de continua. Portafusibles.
Las bases portafusibles han sido desarrolladas según las normas y , son aptas para instalaciones de corriente continua y alterna, proporcionando así un amplio rango de aplicaciones. Disponible la versión con indicador luminoso de tensión. Tamaño 10x38 Tensión nominal Vcc / 690 Vac Corriente nominal 30 / 32 A

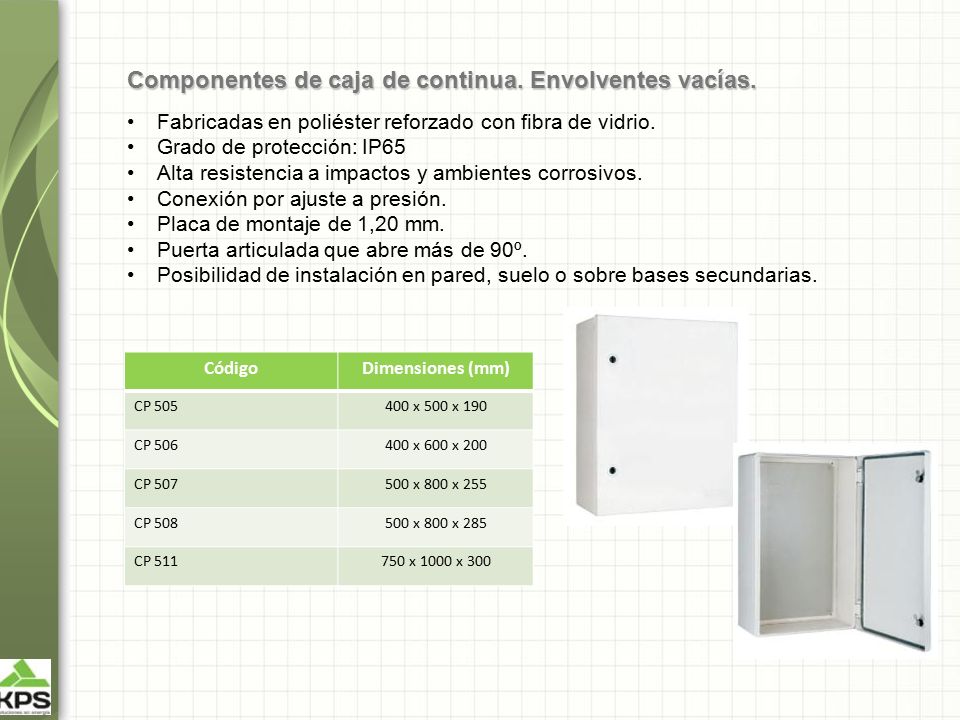

10 Componentes de caja de continua. Envolventes vacías.
Fabricadas en poliéster reforzado con fibra de vidrio. Grado de protección: IP65 Alta resistencia a impactos y ambientes corrosivos. Conexión por ajuste a presión. Placa de montaje de 1,20 mm. Puerta articulada que abre más de 90º. Posibilidad de instalación en pared, suelo o sobre bases secundarias. Código Dimensiones (mm) CP 505 400 x 500 x 190 CP 506 400 x 600 x 200 CP 507 500 x 800 x 255 CP 508 500 x 800 x 285 CP 511 750 x 1000 x 300

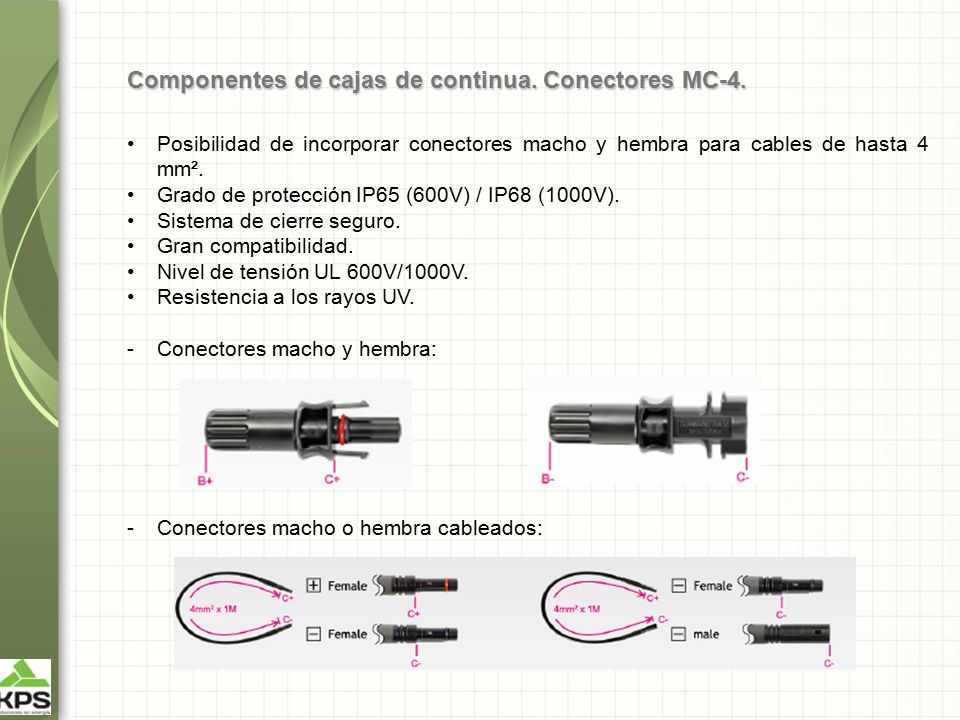

11 Componentes de cajas de continua. Conectores MC-4.
Posibilidad de incorporar conectores macho y hembra para cables de hasta 4 mm². Grado de protección IP65 (600V) / IP68 (1000V). Sistema de cierre seguro. Gran compatibilidad. Nivel de tensión UL 600V/1000V. Resistencia a los rayos UV. Conectores macho y hembra: Conectores macho o hembra cableados:

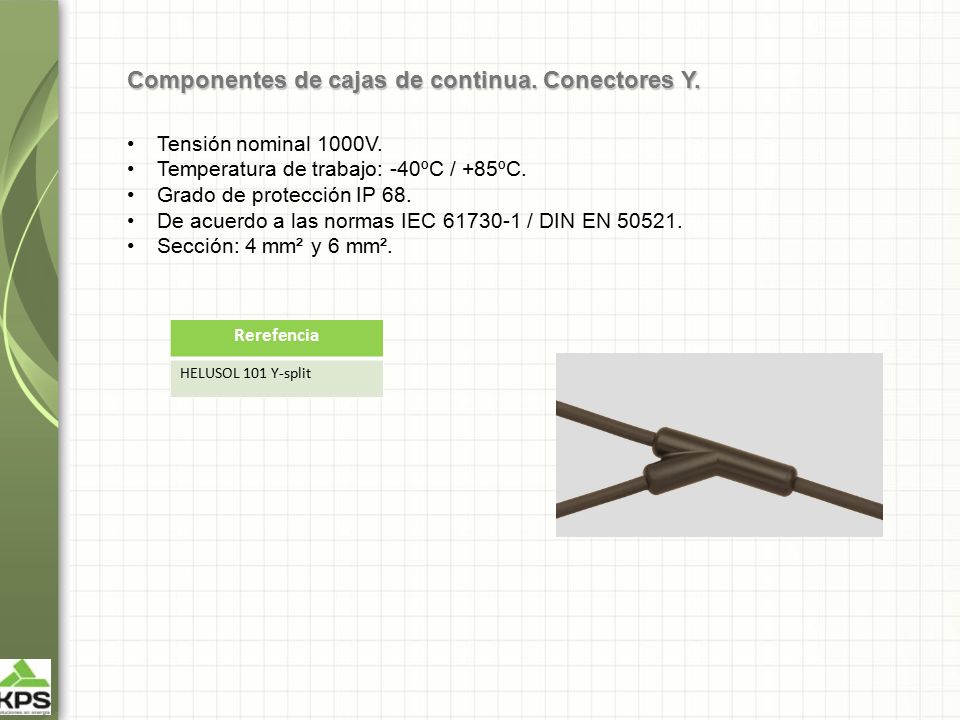

12 Componentes de cajas de continua. Conectores Y.
Tensión nominal 1000V. Temperatura de trabajo: -40ºC / +85ºC. Grado de protección IP 68. De acuerdo a las normas IEC / DIN EN Sección: 4 mm² y 6 mm².                                        Rerefencia HELUSOL 101 Y-split

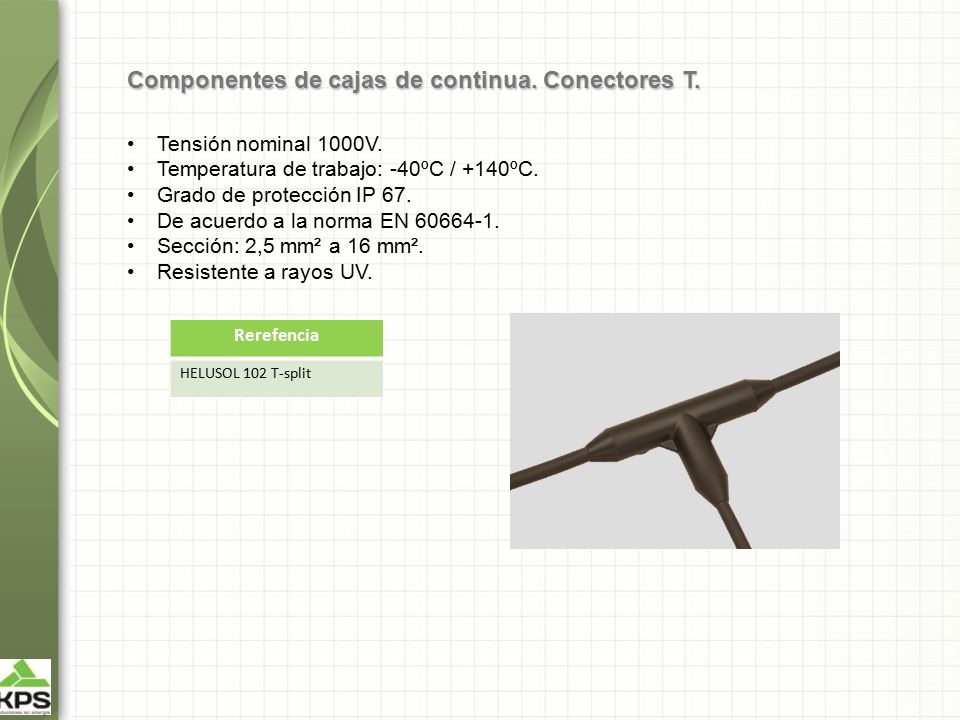

13 Componentes de cajas de continua. Conectores T.
Tensión nominal 1000V. Temperatura de trabajo: -40ºC / +140ºC. Grado de protección IP 67. De acuerdo a la norma EN Sección: 2,5 mm² a 16 mm². Resistente a rayos UV.                                        Rerefencia HELUSOL 102 T-split

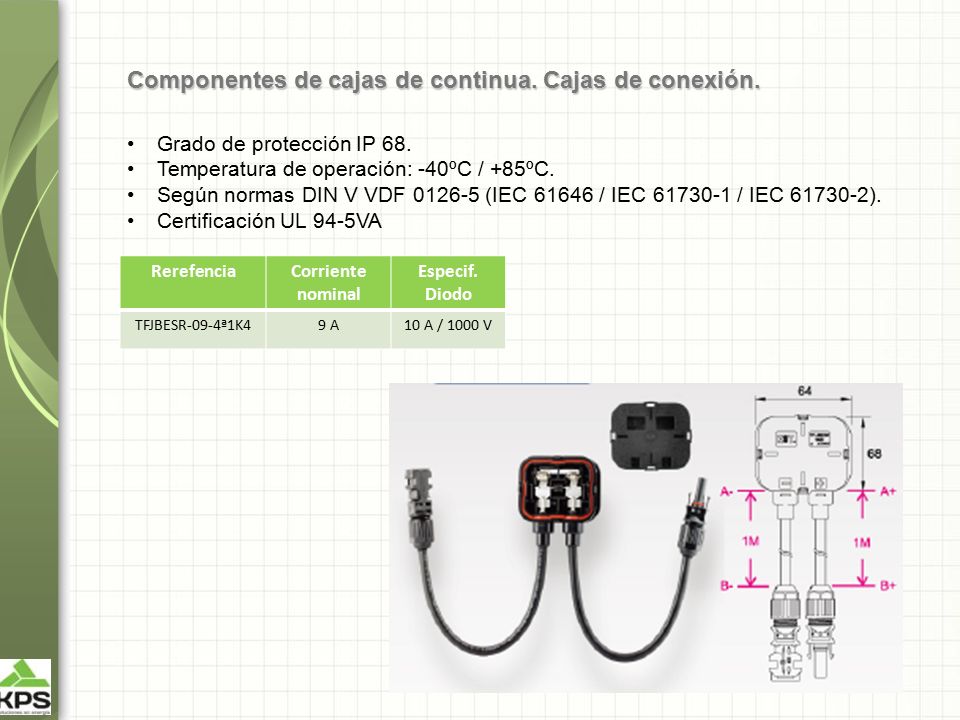

14 Componentes de cajas de continua. Cajas de conexión.
Grado de protección IP 68. Temperatura de operación: -40ºC / +85ºC. Según normas DIN V VDF (IEC / IEC / IEC ). Certificación UL 94-5VA                                        Rerefencia Corriente nominal Especif. Diodo TFJBESR-09-4ª1K4 9 A 10 A / 1000 V

15 Componentes de cajas de continua. Portafusible cable.
Compatible con los conectores MC4. Grado de protección IP 67. Rango de temperaturas: -40ºC / +125ºC. Tensión nominal: 1000 V. Material aislante: PPO. Según UL94-VO.

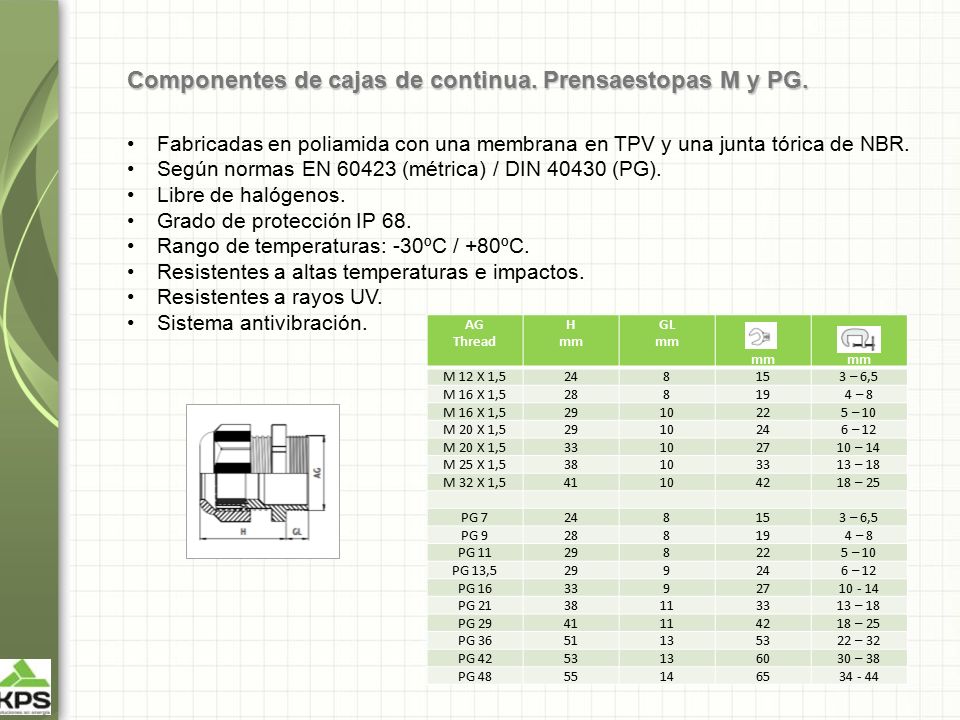

16 Componentes de cajas de continua. Prensaestopas M y PG.
Fabricadas en poliamida con una membrana en TPV y una junta tórica de NBR. Según normas EN (métrica) / DIN (PG). Libre de halógenos. Grado de protección IP 68. Rango de temperaturas: -30ºC / +80ºC. Resistentes a altas temperaturas e impactos. Resistentes a rayos UV. Sistema antivibración.                                        AG Thread H mm GL M 12 X 1,5 24 8 15 3 – 6,5 M 16 X 1,5 28 19 4 – 8 29 10 22 5 – 10 M 20 X 1,5 6 – 12 33 27 10 – 14 M 25 X 1,5 38 13 – 18 M 32 X 1,5 41 42 18 – 25 PG 7 PG 9 PG 11 PG 13,5 9 PG 16 PG 21 11 PG 29 PG 36 51 13 53 22 – 32 PG 42 60 30 – 38 PG 48 55 14 65

17 Servicios Ampliados Desarrollo de cuadros y cableados
Use un encabezado de sección para cada uno de los temas, de manera que la transición resulte clara para el público.

18 Sistemas de gestión. Producción y Laboratorios.
KPS Soluciones en Energía Sistemas de gestión. Producción y Laboratorios. PRODUCCION. Incluida en alcance de ISO 9000. “Fabricación y comercialización de productos eléctricos y electrónicos en Baja y Media Tensión” Auditoria interna realizada en Febrero. Auditoria de calificación a realizar por SGS en Abril. LABORATORIOS. Gestionados según UNE Agregue diapositivas a cada sección del tema según sea necesario, incluidas diapositivas con tablas, gráficos e imágenes. Consulte la siguiente sección para ver una muestra diseños de vídeo, imagen, gráfico y tabla de muestra.

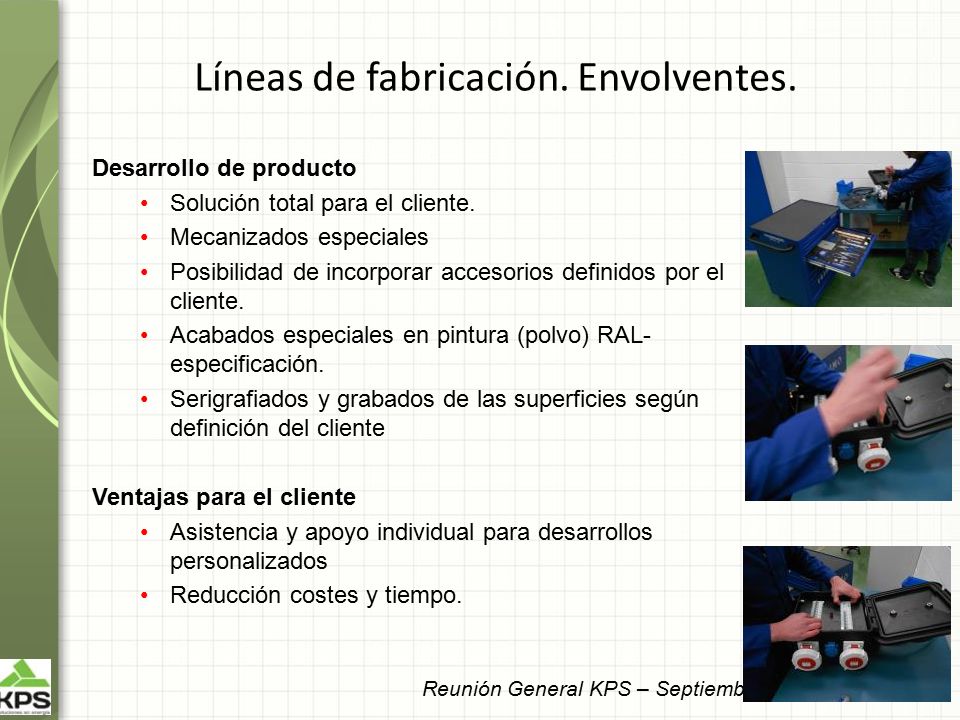

19 Líneas de fabricación. Envolventes.
Desarrollo de producto Solución total para el cliente. Mecanizados especiales Posibilidad de incorporar accesorios definidos por el cliente. Acabados especiales en pintura (polvo) RAL-especificación. Serigrafiados y grabados de las superficies según definición del cliente Ventajas para el cliente Asistencia y apoyo individual para desarrollos personalizados Reducción costes y tiempo.

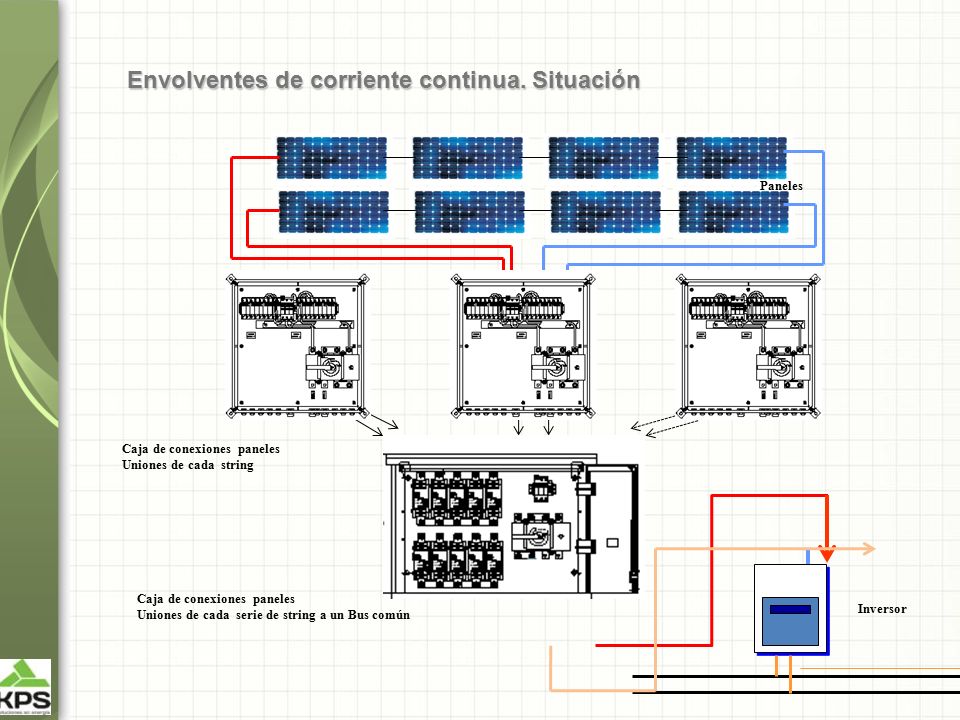

20 Envolventes de corriente continua. Situación
Paneles Caja de conexiones paneles Uniones de cada string Inversor Caja de conexiones paneles Uniones de cada serie de string a un Bus común

21 Líneas de fabricación. Cableados.
KPS Soluciones en Energía Líneas de fabricación. Cableados. Diseño de cableados especiales. Departamento técnico KPS. Sistema Dual Crimp. Realizada en KPS Soluciones de Energía. Control de calidad. Realizado en KPS Soluciones en Energía Agregue diapositivas a cada sección del tema según sea necesario, incluidas diapositivas con tablas, gráficos e imágenes. Consulte la siguiente sección para ver una muestra diseños de vídeo, imagen, gráfico y tabla de muestra. CRIMPADO SOFWARE ANALISIS

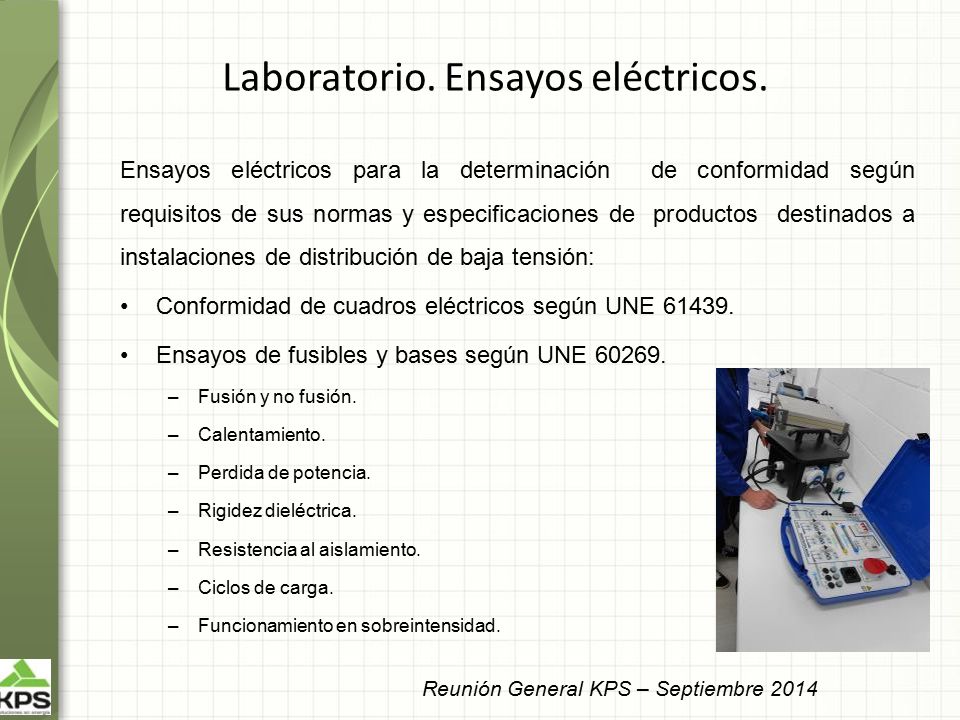

22 Laboratorio. Ensayos eléctricos.
KPS Soluciones en Energía Laboratorio. Ensayos eléctricos. Ensayos eléctricos para la determinación de conformidad según requisitos de sus normas y especificaciones de productos destinados a instalaciones de distribución de baja tensión: Conformidad de cuadros eléctricos según UNE Ensayos de fusibles y bases según UNE Fusión y no fusión. Calentamiento. Perdida de potencia. Rigidez dieléctrica. Resistencia al aislamiento. Ciclos de carga. Funcionamiento en sobreintensidad. Agregue diapositivas a cada sección del tema según sea necesario, incluidas diapositivas con tablas, gráficos e imágenes. Consulte la siguiente sección para ver una muestra diseños de vídeo, imagen, gráfico y tabla de muestra.

23 GRACIAS POR SU ATENCION
