Blokset Tablero de Baja Tensión de Alta Performance

Presentación del tema: "Blokset Tablero de Baja Tensión de Alta Performance"— Transcripción de la presentación:

1 Blokset Tablero de Baja Tensión de Alta Performance
1

2 Tablero de Baja Tensión de Alta Performance
Sistema Modular Estándar diseñado por Schneider Electric. Tablero ensayado y protocolizado con los productos ofrecidos por Schneider Desarrollo a nivel mundial. Transferencia de tecnología & desarrollo local de proveedores. Solución garantizada PROXIMIDAD PARA SCH SIGNIFICA: -GAMA DE TABLEROS PENSADOS PARA RESPONDER A LA FLEXIBILIDAD DE LA DEMANDA POR SECTORES INDUSTRIALES Y GRANDES INFRAESTRUCTURAS -OFRECER RESPUESTAS RÁPIDAS A LAS NECESIDADES DURANTE TODO EL PROYECTO -GARANTÍA DE LA EXPERIENCIA EN EQUIPOS ELÉCTRICOS

3 Fabricación Local Contacto local Asistencia desde el anteproyecto
Asesoría y documentación Ingeniería local Flexibilidad en etapa de fabricación Ensayos de recepción con el cliente, en nuestra Planta Industrial de San Martín, Pcia. de Bs. As. CONSULTAS DOCUMENTACIÓN TÉCNICA GUÍA TÉCNICA (puesta en servicio y explotación)

4 Un tablero multi-funcional Tres aplicaciones básicas
Tablero de distribución Tipo D Centro Control de Motores Fijo Tipo Mf Centro Control de Motores Extraíble Tipo Mw

5 Blokset tipo D - Distribución
Características Eléctricas Corriente de corto circuito hasta 100kA/1 s Barras principales hasta 6300 A Barras de distribución hasta 3200 A Características Mecánicas Formas: 1/2b/3b/4a/4b Grados de protección: IP 20/31/42/54 Dimensiones: Ancho: mm Profundidad: mm Altura: 2200 mm

6 Blokset tipo Mf – CCM Fijo
Características Eléctricas Corriente de corto circuito hasta 100kA/1 s Barras principales hasta 6300 A Barras de distribución hasta 3200 A Características Mecánicas Unidad Funcional: FFF Formas: 1/2b/3b/4a/4b Grados de protección: IP 20/31/42/54 Dimensiones: Ancho: mm Profundidad: mm Altura: 2200 mm

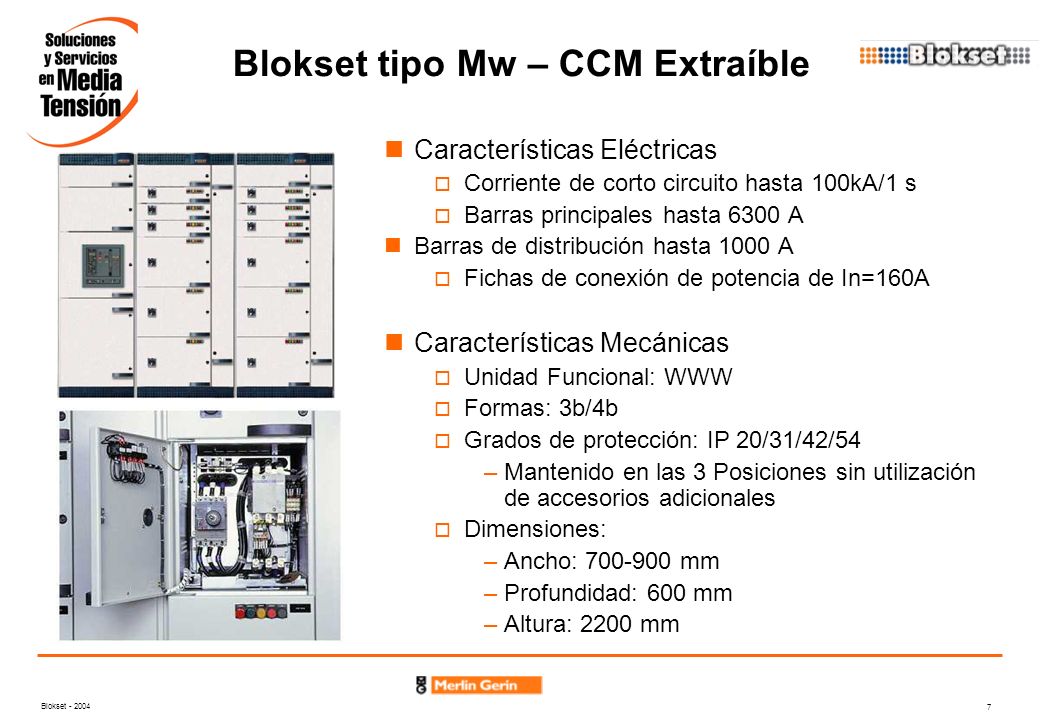

7 Blokset tipo Mw – CCM Extraíble
Características Eléctricas Corriente de corto circuito hasta 100kA/1 s Barras principales hasta 6300 A Barras de distribución hasta 1000 A Fichas de conexión de potencia de In=160A Características Mecánicas Unidad Funcional: WWW Formas: 3b/4b Grados de protección: IP 20/31/42/54 Mantenido en las 3 Posiciones sin utilización de accesorios adicionales Dimensiones: Ancho: mm Profundidad: 600 mm Altura: 2200 mm Valores fundamentales: Comunes a toda la Gama

8 Columna de Distribución D
Tablero Blokset Descripción Columna CCM Fijo MF Columna de Distribución D Barras Principales Columna CCM Extraíble MW Salida de cables Compensación de Energía Reactiva Barras de distribución

9 Seguridad de Operación para la Extraibilidad
Continuidad de Servicio y Seguridad de Operación Seguridad de Operación para la Extraibilidad (Video formato Quicktime) Simplicidad y modularidad (Video formato Quicktime) Si no tiene Quicktime dispone del instalador en el presente CD

10 Simplicidad y modularidad

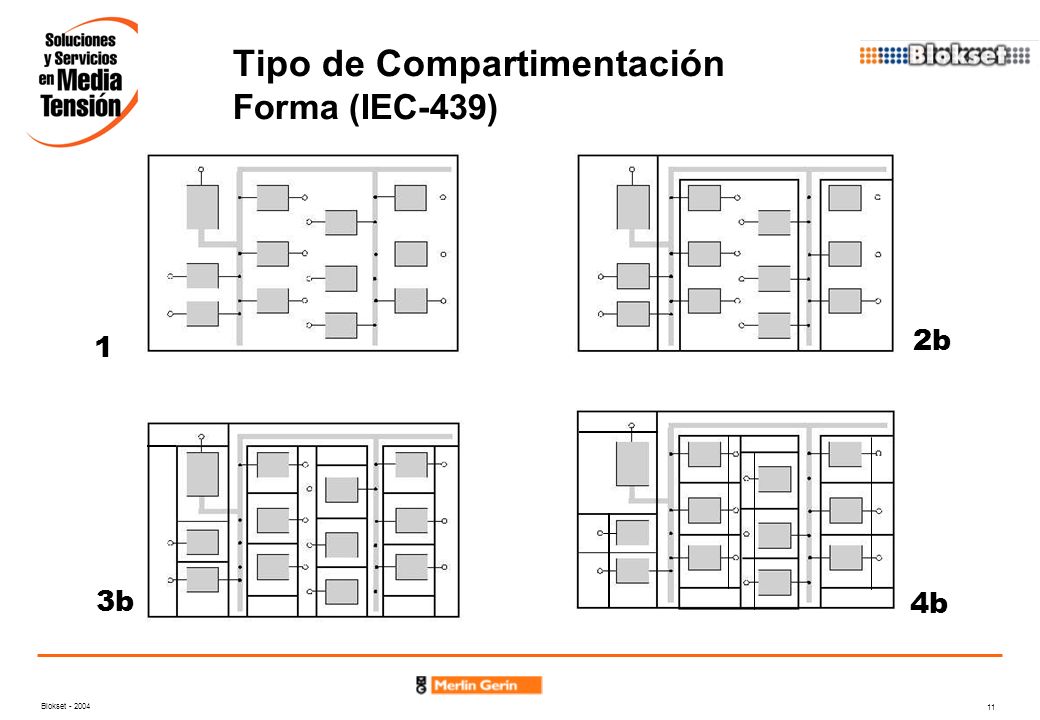

11 Tipo de Compartimentación Forma (IEC-439)
1 2b 3b 4b LAS FORMAS DEFINEN EL GRADO DE COMPARTIMENTACIÓN Y DE SEGURIDAD DE LOS COMPARTIMIENTOS DEL TABLERO Form 1 : no separation Form 2b : separation of busbars from the functional units. Terminals for external conductors are separated from the busbars Form 3b : separation of busbars from the functional units and separation of all functional units from one another. Separation of the terminals for external conductors from the functional units, but not from each another. Form 4 : separation of busbars from the functional units and separation of all functional units from one another, including the terminals for external conductors which are an integral part of the functional unit.

12 Continuidad de Servicio y Seguridad de Operación
Seguridad basada en las normas internacionales Operación en condiciones de seguridad Continuidad de Servicio Respuesta a las normas internacionales Seguridad en la utilización respondiendo tanto a los bienes como a las personas

13 Conformidad con las Normas
IEC IEC 60529 IEC IEC IEC 60947 AS3439-1 IEC 61641 UBC & CBC Además, para ofrecer un nivel de seguridad máximo, el Blokset cumple con las siguientes normas :  IEC 529 : define los grados de protección de las envolventes  IEC : define la resistencia de la niebla salina  IEC : define la resistencia a la humedad  IEC 947 : relacionada con los aparatos eléctricos de baja tensión  AS : resistencia al arco eléctrico  UBC y CBC (Uniform Building Code y California Building Code) : resistencia a los fenómenos sísmicos

14 IEC 60439-1 Norma de referencia
Tablero de Baja Tensión totalmente ensayado (Type Tested Assembly) 7 ensayos de tipo 2 ensayos de tipo adicionales - Arco Interno 4 ensayos de rutina Formas: 1/2b/3b/4a/4b Extrabilidad Unidades funcionales Comentarios  Tablero previamente ensayado o de serie (TTA según IEC 439-1) Se llama tablero previamente ensayado, al conjunto de equipos de BT, ejecutado en conformidad con un tipo ya certificado según la norma por los ensayos, bajo la responsabilidad del fabricante.  Tablero parcialmente ensayado o derivado de los de serie (PTTA según IEC 439-1) Se llama tablero parcialmente ensayado, al conjunto de equipos de BT formado a la vez por soluciones sometidos a ensayos de tipo y otras no sometidas a los mismos. Estas últimas deben ser verificadas por ensayos o eventualmente por cálculo.

15 IEC 60439-1 Norma de referencia
7 ensayos de tipo realizados en laboratorios internacionales los límites de calentamiento las propiedades dieléctricas la resistencia al corto circuito la eficacia del circuito de tierra las distancias de aislación y de fuga el grado de protección IP las maniobras mecánicas funcionales 4 ensayos de rutina en nuestra Planta inspección del cableado y operación tensión aplicada a frec. Industrial continuidad del circuito de tierra resistencia de aislación ENSAYOS DE RUTINA: PARA VERIFICAR QUE LOS TABLEROS HAS SIDO FABRICADO DE ACUERDO A LAS SOLUCIONES TÉCNICAS ADOPTADAS

16 Ensayos de Tipo Adicionales
Arco interno iniciado en barras principales – IEC61641 Arco interno iniciado en el circuito de salida de cada compartimiento – AS3439/1 Ensayo de cortocircuito (Video formato Quicktime) Si no tiene Quicktime dispone del instalador en el presente CD

17 Seguridad de Operación para el Personal - AS 3439-1
