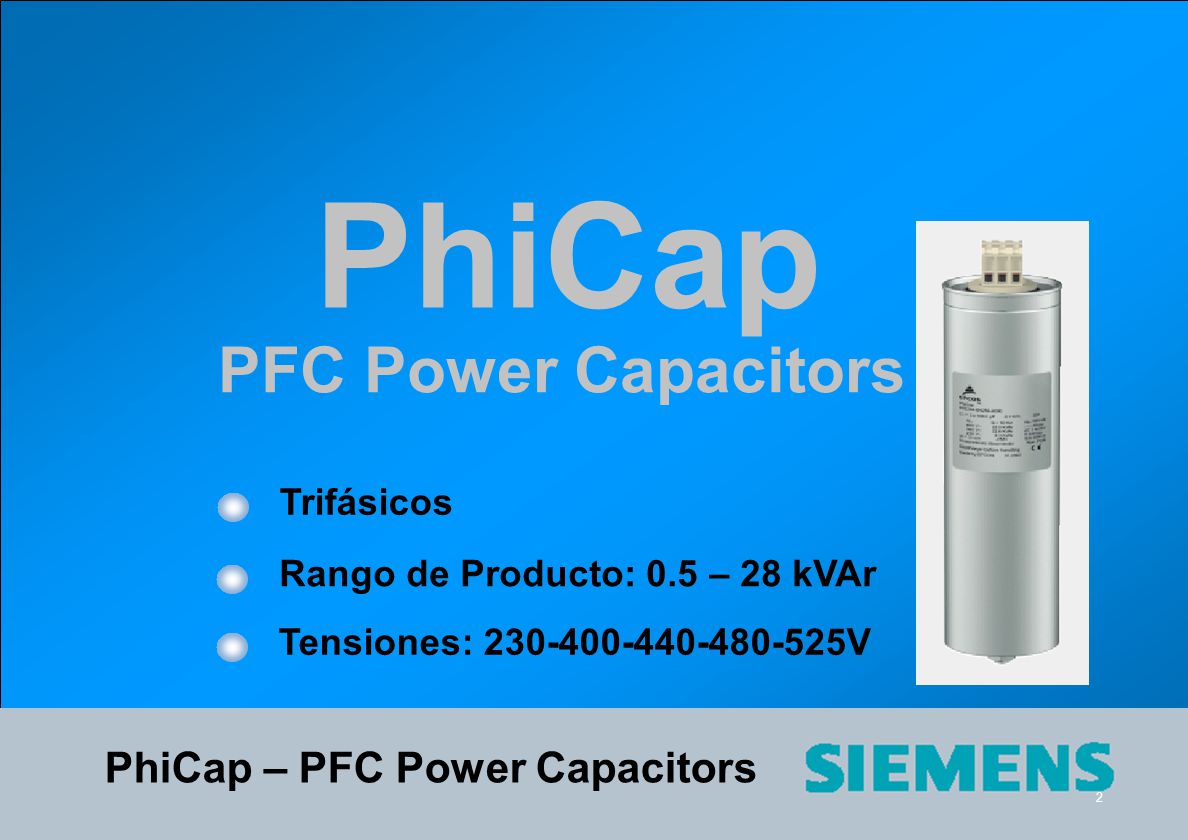

2 2 PhiCap PFC Power Capacitors Trifásicos Rango de Producto: 0.5 – 28 kVAr Tensiones: 230-400-440-480-525V PhiCap – PFC Power Capacitors
2

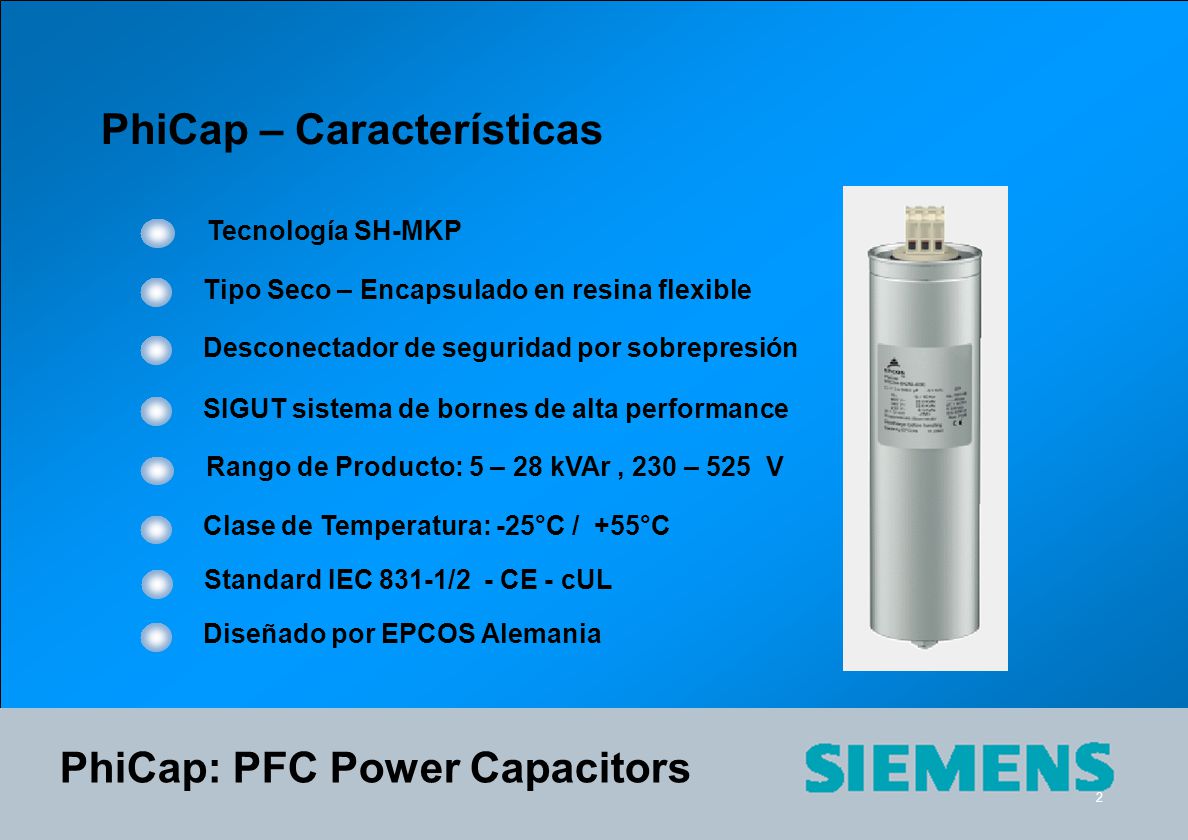

2 2 Tecnología SH-MKP Tipo Seco – Encapsulado en resina flexible Desconectador de seguridad por sobrepresión Rango de Producto: 5 – 28 kVAr, 230 – 525 V Clase de Temperatura: -25°C / +55°C Standard IEC 831-1/2 - CE - cUL SIGUT sistema de bornes de alta performance Diseñado por EPCOS Alemania PhiCap – Características PhiCap: PFC Power Capacitors
3

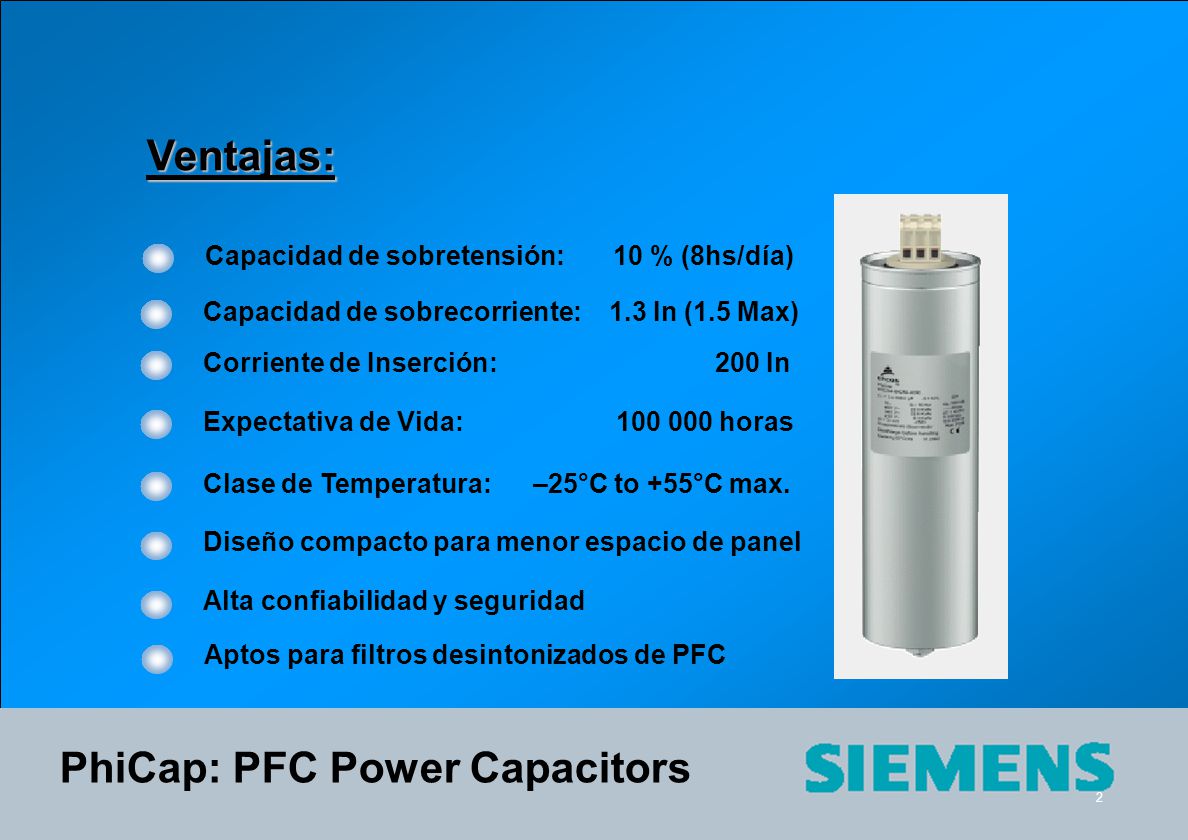

2 2 Ventajas: Corriente de Inserción: 200 In Expectativa de Vida: 100 000 horas Clase de Temperatura: –25°C to +55°C max. Diseño compacto para menor espacio de panel Alta confiabilidad y seguridad Aptos para filtros desintonizados de PFC Capacidad de sobrecorriente: 1.3 In (1.5 Max) Capacidad de sobretensión: 10 % (8hs/día) PhiCap: PFC Power Capacitors
4
2 Tensión de operación real (medida con capacitores) Carga Suministro U1U1 U5U5 U7U7 U 11 V red = 400V V NOMINAL = 440V V REAL = 420V V REAL es la tensión RMS real, medida cuando los capacitores están conectados. Selección de la tensión nominal
5

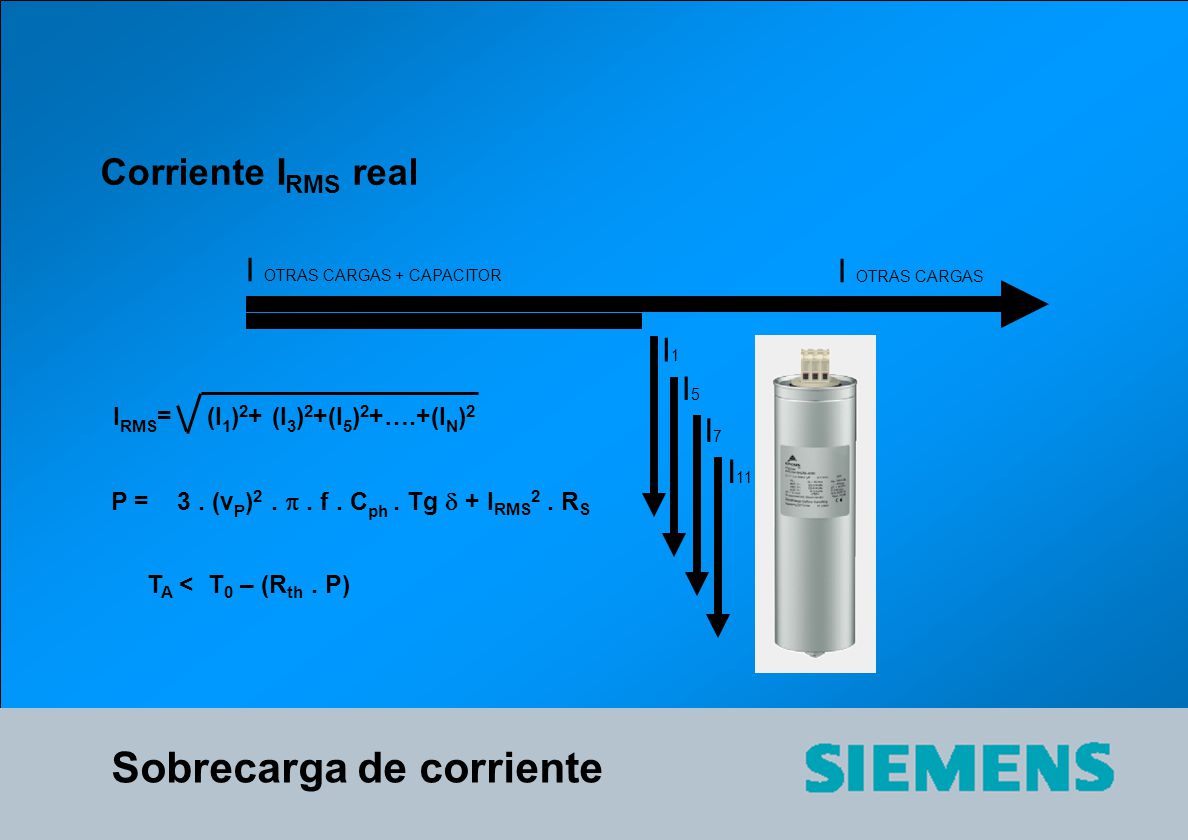

2 Sobrecarga de corriente Corriente I RMS real I1I1 I5I5 I7I7 I 11 I OTRAS CARGAS + CAPACITOR I RMS = (I 1 ) 2 + (I 3 ) 2 +(I 5 ) 2 +….+(I N ) 2 P = 3. (v P ) 2. . f. C ph. Tg + I RMS 2. R S T A < T 0 – (R th. P) I OTRAS CARGAS
6

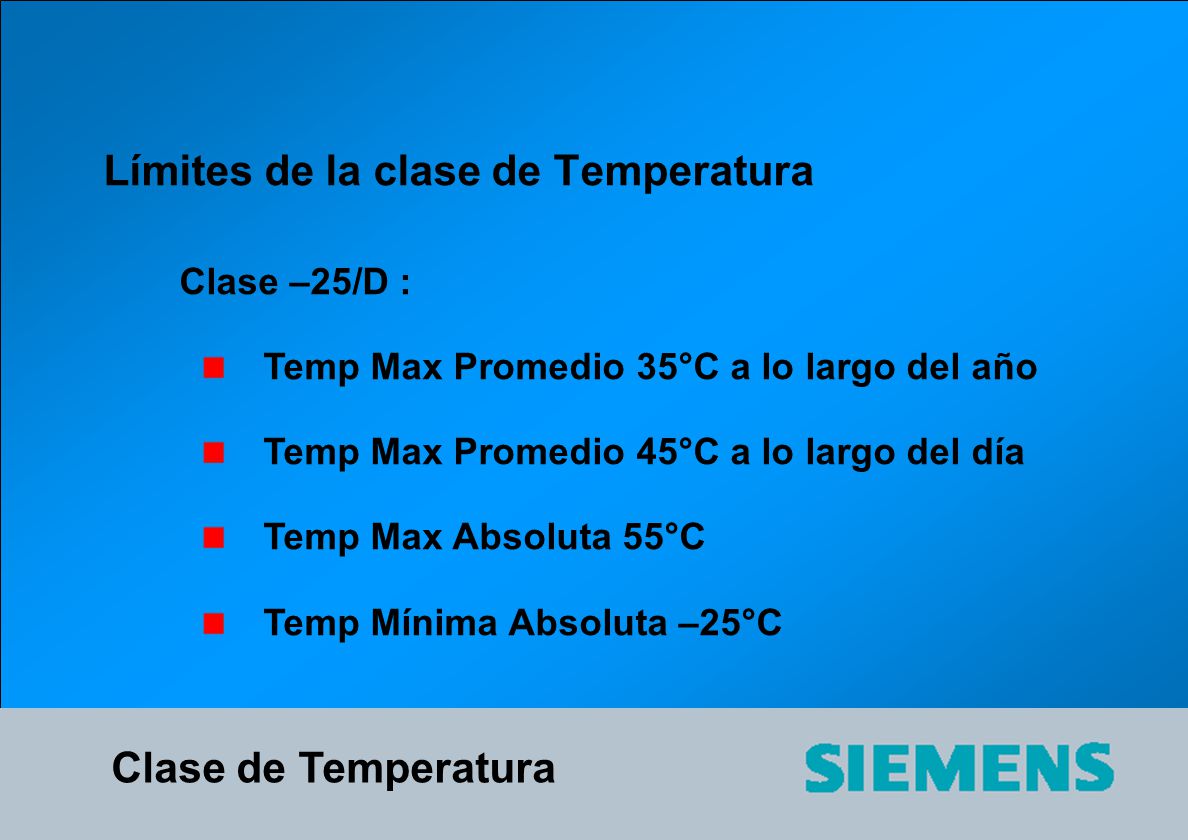

2 Límites de la clase de Temperatura Clase –25/D : Temp Max Promedio 35°C a lo largo del año Temp Max Promedio 45°C a lo largo del día Temp Max Absoluta 55°C Temp Mínima Absoluta –25°C Clase de Temperatura
7

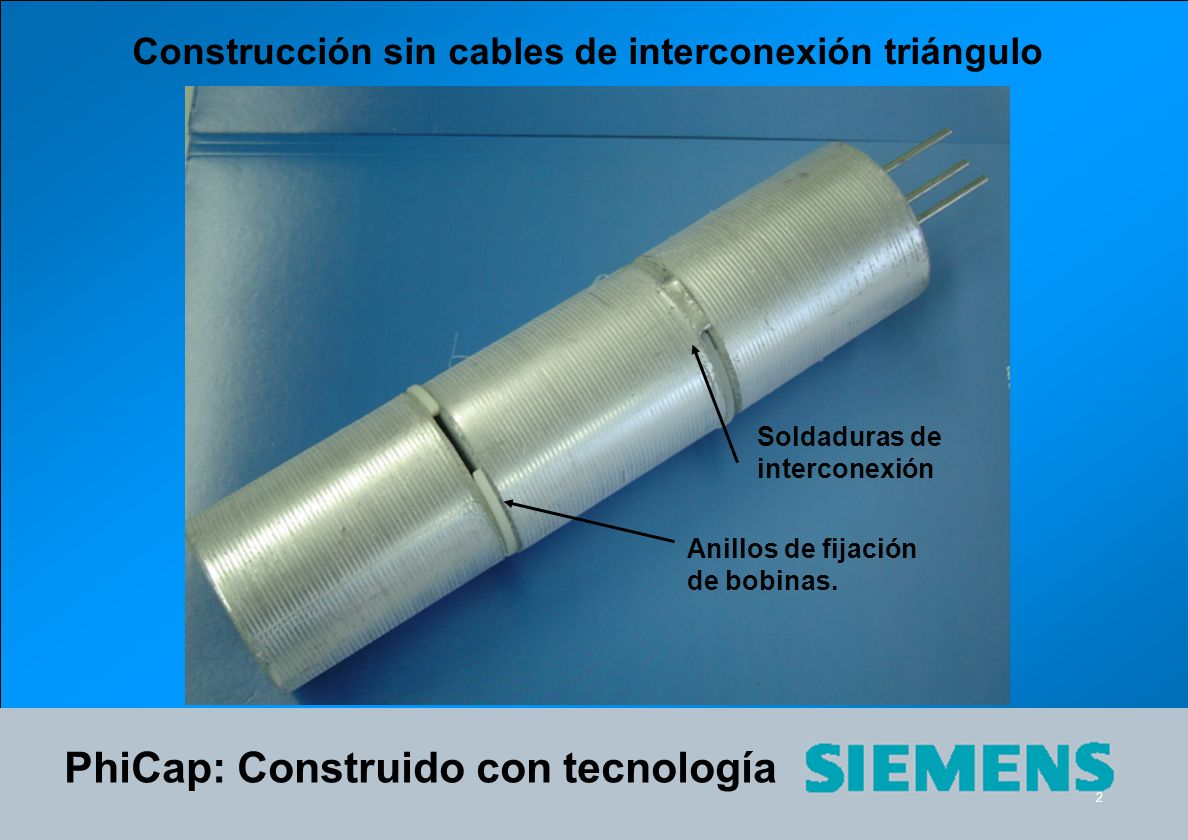

2 2 Construcción sin cables de interconexión triángulo PhiCap: Construido con tecnología Soldaduras de interconexión Anillos de fijación de bobinas.
8

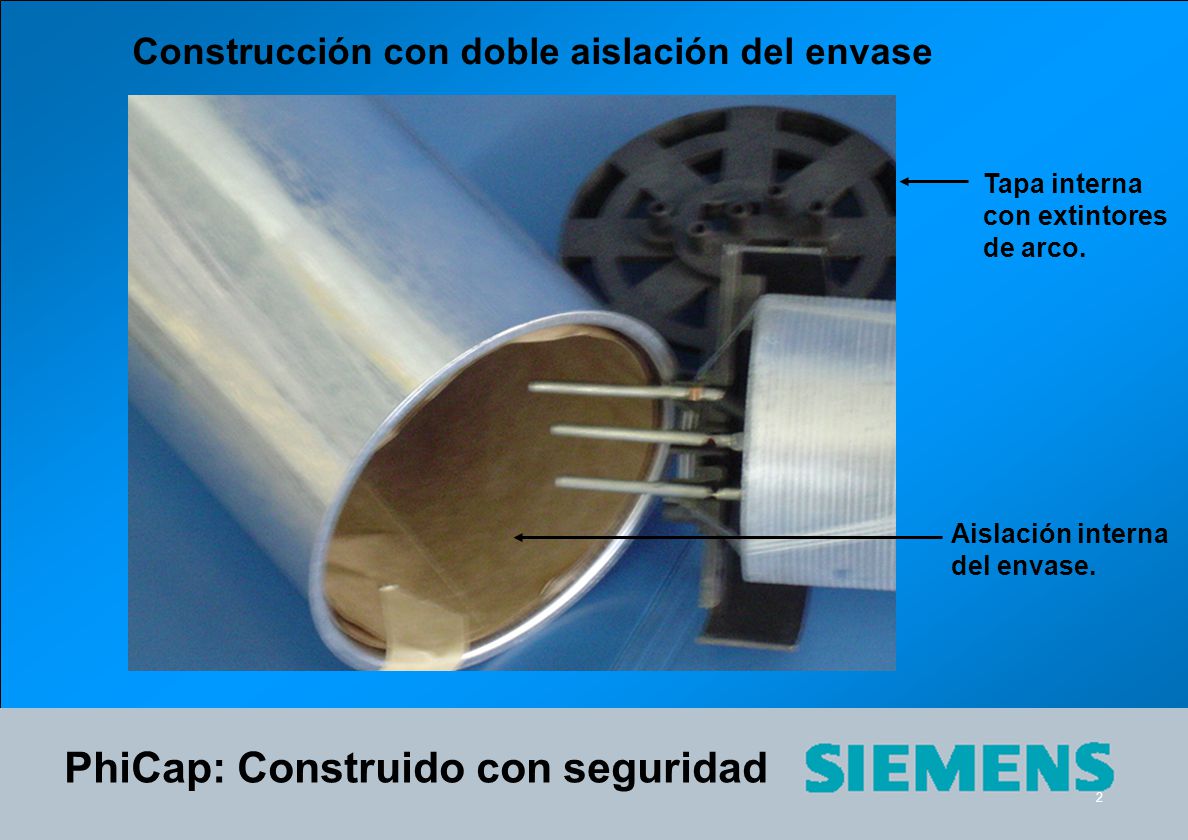

2 2 Construcción con doble aislación del envase PhiCap: Construido con seguridad Tapa interna con extintores de arco. Aislación interna del envase.
