Procés de recepció i entrega del vehicle

Presentación del tema: "Procés de recepció i entrega del vehicle"— Transcripción de la presentación:

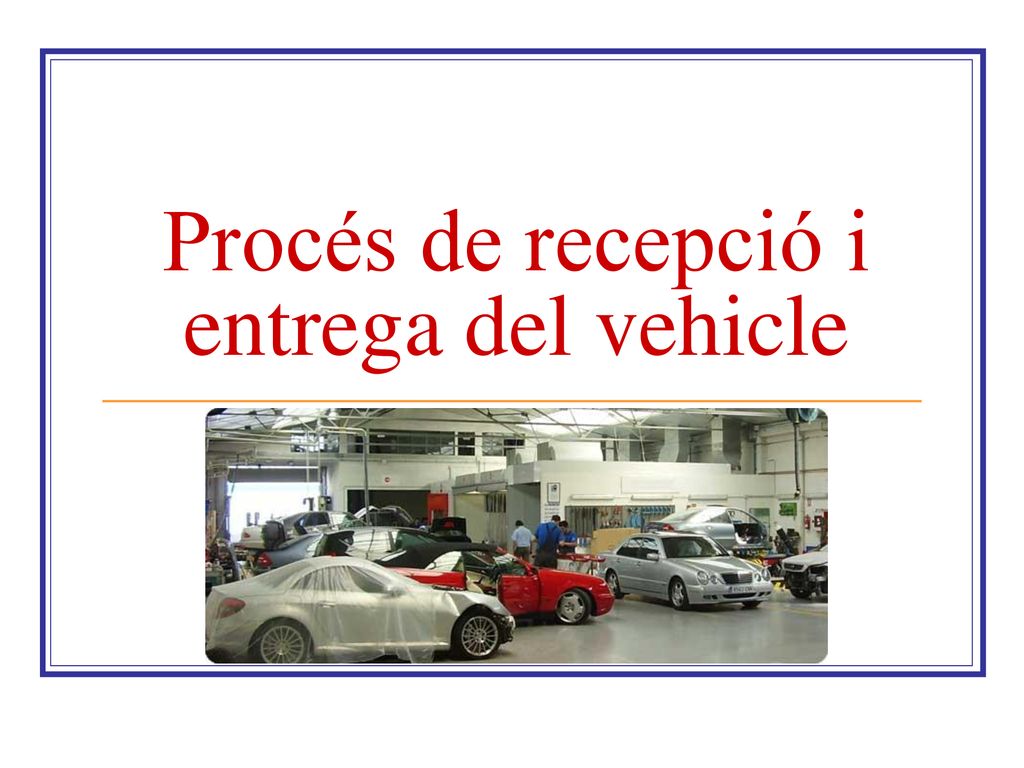

1 Procés de recepció i entrega del vehicle

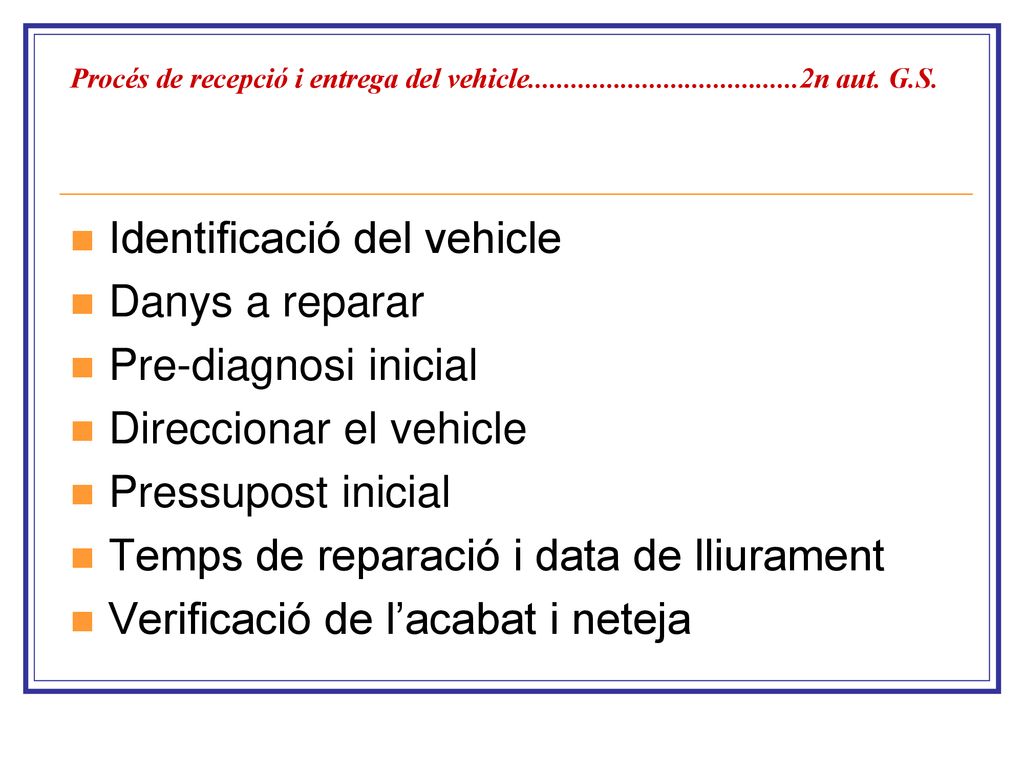

2 Identificació del vehicle Danys a reparar Pre-diagnosi inicial
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del vehicle Danys a reparar Pre-diagnosi inicial Direccionar el vehicle Pressupost inicial Temps de reparació i data de lliurament Verificació de l’acabat i neteja

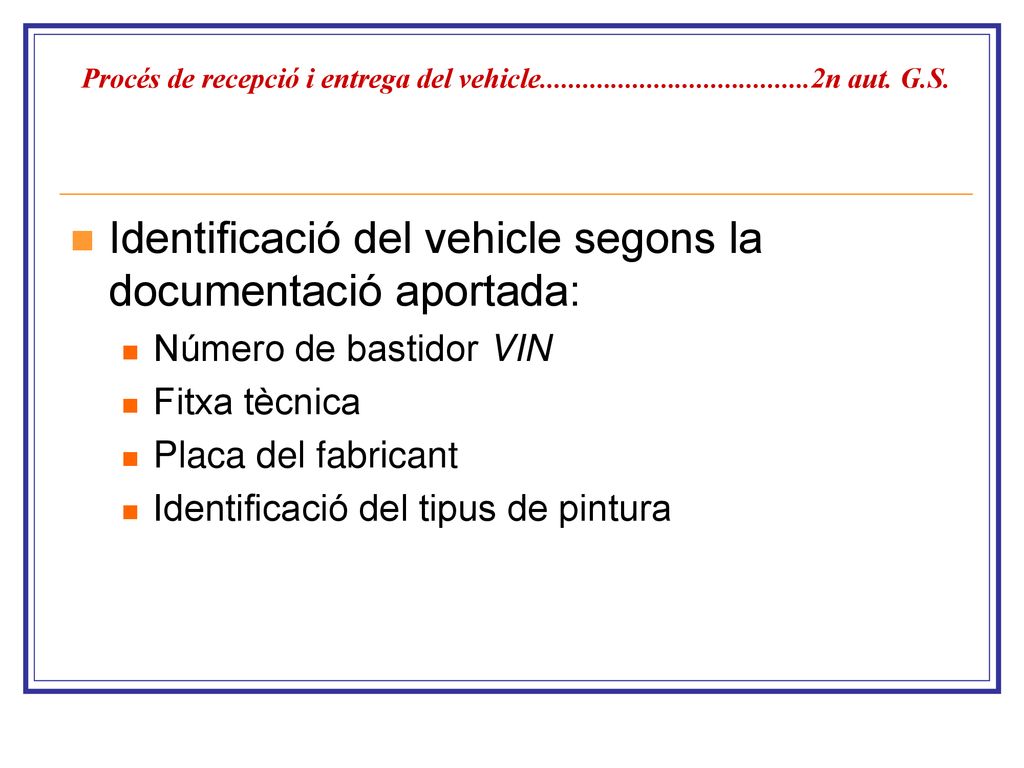

3 Identificació del vehicle segons la documentació aportada:
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del vehicle segons la documentació aportada: Número de bastidor VIN Fitxa tècnica Placa del fabricant Identificació del tipus de pintura

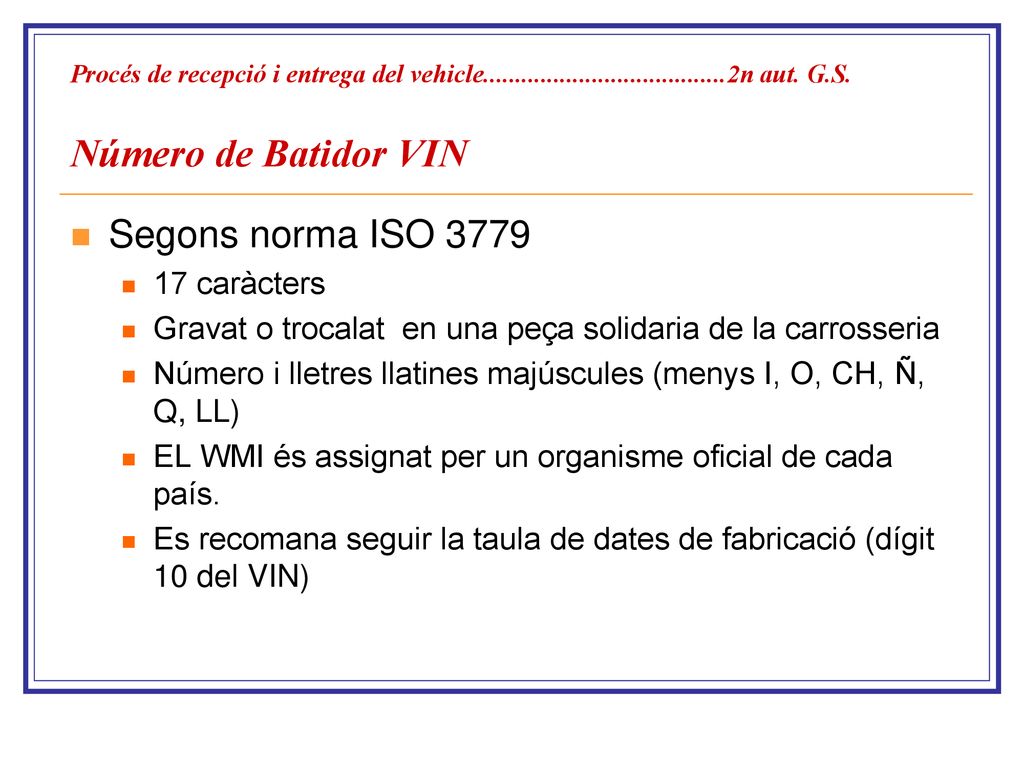

4 Segons norma ISO 3779 17 caràcters
Procés de recepció i entrega del vehicle n aut. G.S. Número de Batidor VIN Segons norma ISO 3779 17 caràcters Gravat o trocalat en una peça solidaria de la carrosseria Número i lletres llatines majúscules (menys I, O, CH, Ñ, Q, LL) EL WMI és assignat per un organisme oficial de cada país. Es recomana seguir la taula de dates de fabricació (dígit 10 del VIN)

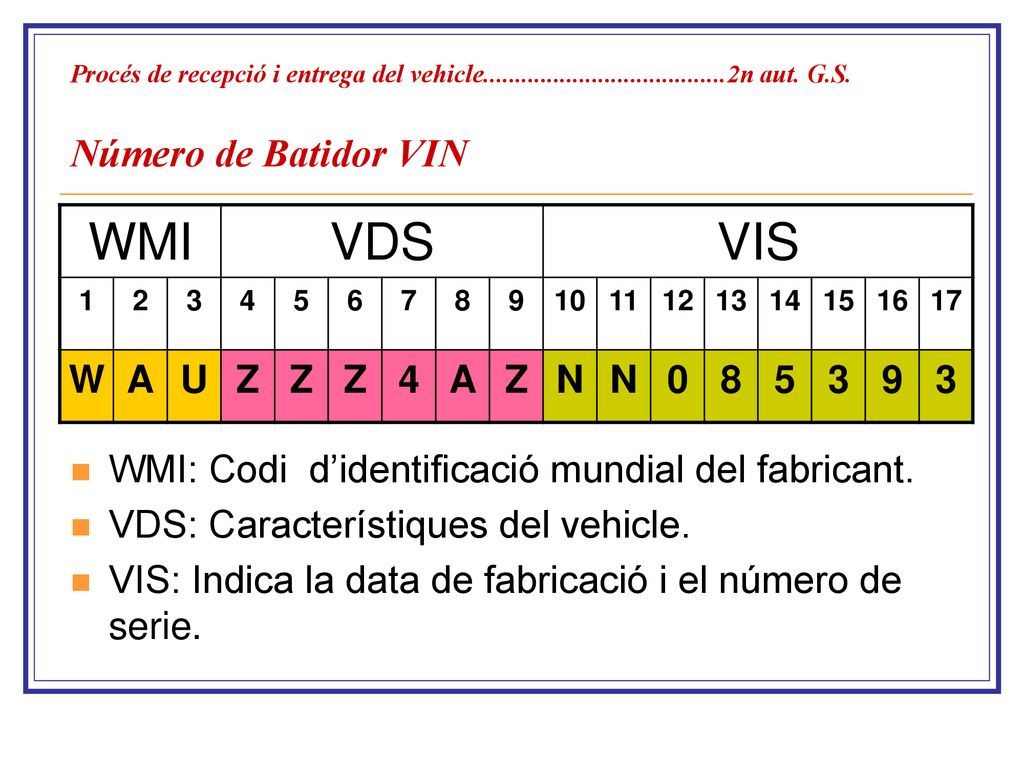

5 WMI VDS VIS W A U Z N WMI: Codi d’identificació mundial del fabricant.
Procés de recepció i entrega del vehicle n aut. G.S. Número de Batidor VIN WMI VDS VIS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 W A U Z N WMI: Codi d’identificació mundial del fabricant. VDS: Característiques del vehicle. VIS: Indica la data de fabricació i el número de serie.

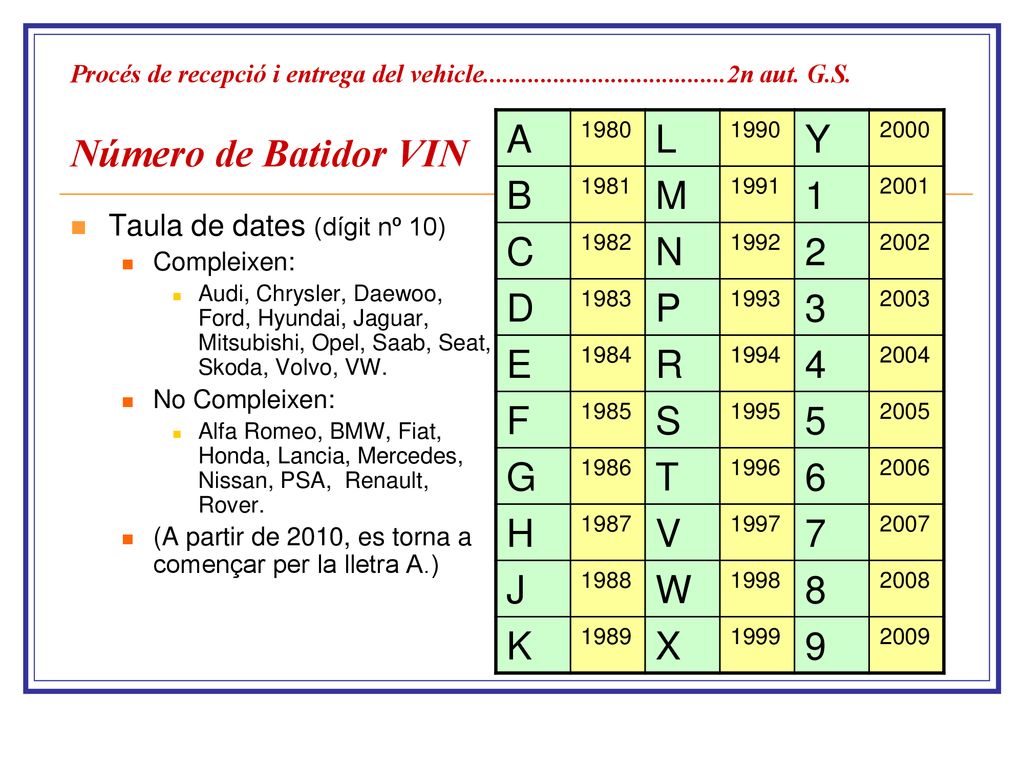

6 A L Y B M 1 C N 2 D P 3 E R 4 F S 5 G T 6 H V 7 J W 8 K X 9
Procés de recepció i entrega del vehicle n aut. G.S. Número de Batidor VIN A 1980 L 1990 Y 2000 B 1981 M 1991 1 2001 C 1982 N 1992 2 2002 D 1983 P 1993 3 2003 E 1984 R 1994 4 2004 F 1985 S 1995 5 2005 G 1986 T 1996 6 2006 H 1987 V 1997 7 2007 J 1988 W 1998 8 2008 K 1989 X 1999 9 2009 Taula de dates (dígit nº 10) Compleixen: Audi, Chrysler, Daewoo, Ford, Hyundai, Jaguar, Mitsubishi, Opel, Saab, Seat, Skoda, Volvo, VW. No Compleixen: Alfa Romeo, BMW, Fiat, Honda, Lancia, Mercedes, Nissan, PSA, Renault, Rover. (A partir de 2010, es torna a començar per la lletra A.)

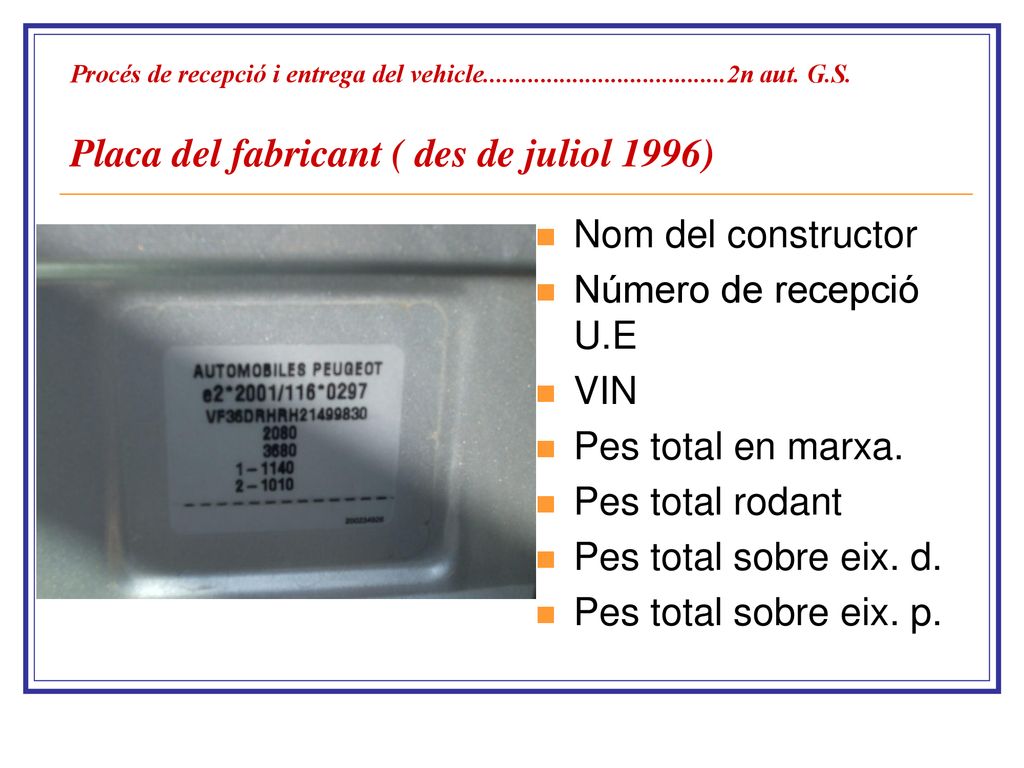

7 Nom del constructor Número de recepció U.E VIN Pes total en marxa.
Procés de recepció i entrega del vehicle n aut. G.S. Placa del fabricant ( des de juliol 1996) Nom del constructor Número de recepció U.E VIN Pes total en marxa. Pes total rodant Pes total sobre eix. d. Pes total sobre eix. p.

8 La fitxa tècnica d’ un cotxe es com el seu DNI, és el document que l’ identifica y on han d’ apareixer totes les modificacions que hagin patit. És per aixó que és un certificat obligatori que identifica el vehicle y al seu propietari. En ella apareixen la matrícula, el nombre de bastidor del vehicle i la contrasenya de homlogació.

9 Procés de recepció i entrega del vehicle. 2n aut. G. S

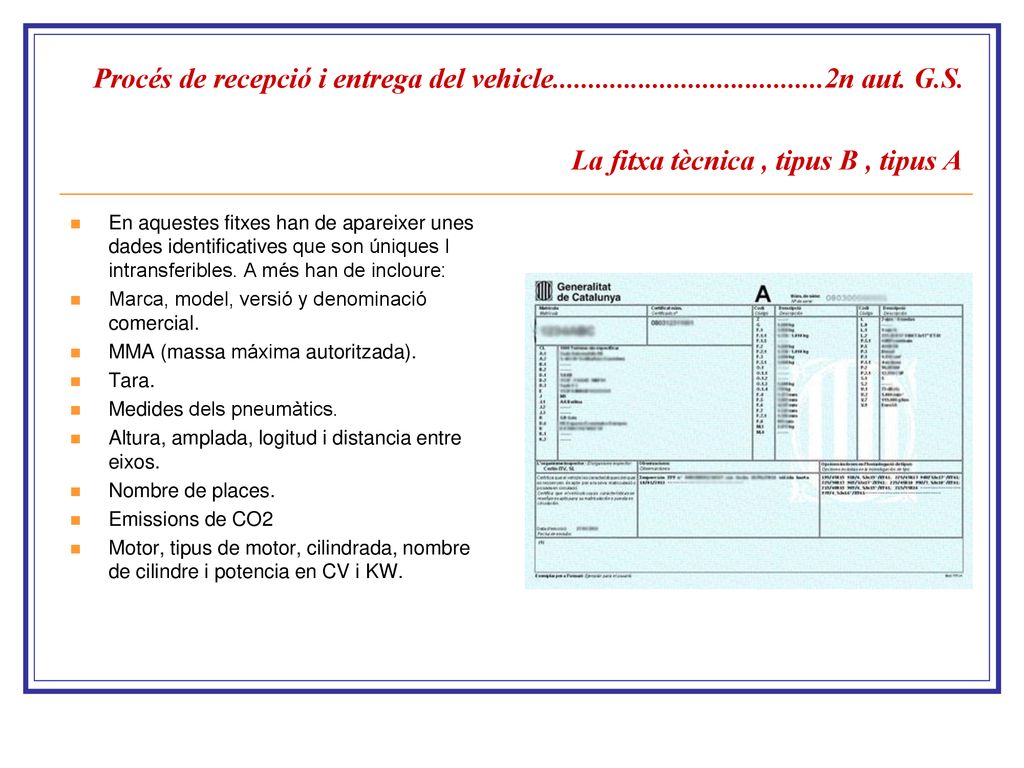

Procés de recepció i entrega del vehicle n aut. G.S. La fitxa tècnica , tipus B , tipus A En aquestes fitxes han de apareixer unes dades identificatives que son úniques I intransferibles. A més han de incloure: Marca, model, versió y denominació comercial. MMA (massa máxima autoritzada). Tara. Medides dels pneumàtics. Altura, amplada, logitud i distancia entre eixos. Nombre de places. Emissions de CO2 Motor, tipus de motor, cilindrada, nombre de cilindre i potencia en CV i KW.

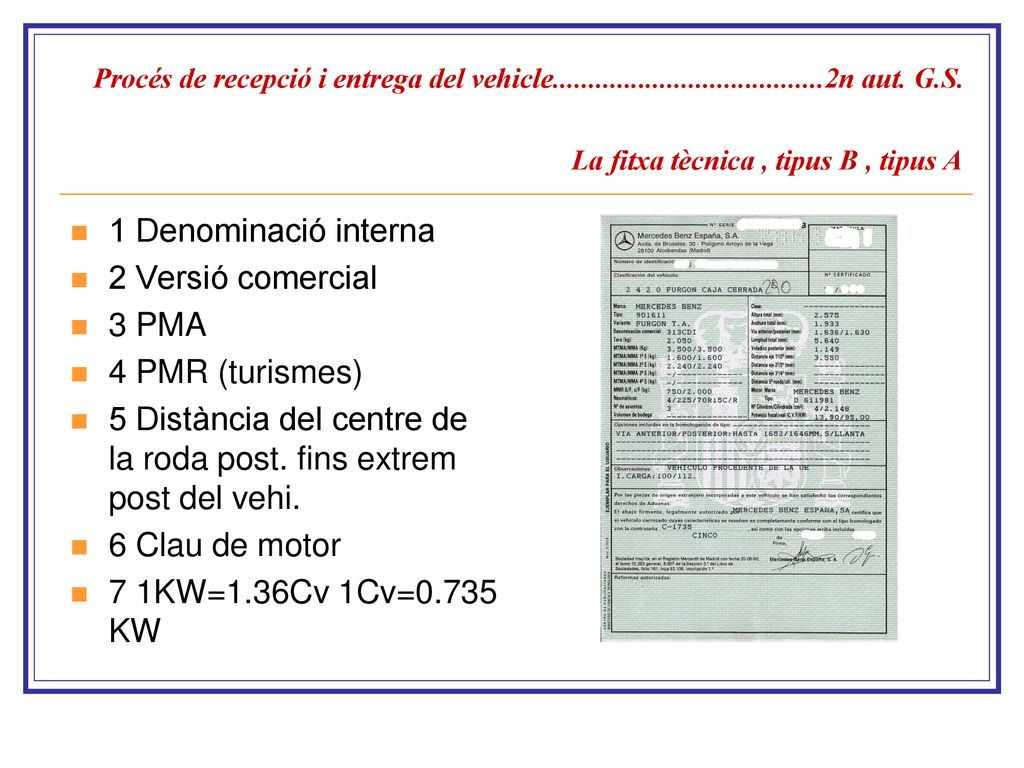

10 5 Distància del centre de la roda post. fins extrem post del vehi.
Procés de recepció i entrega del vehicle n aut. G.S. La fitxa tècnica , tipus B , tipus A 1 Denominació interna 2 Versió comercial 3 PMA 4 PMR (turismes) 5 Distància del centre de la roda post. fins extrem post del vehi. 6 Clau de motor 7 1KW=1.36Cv 1Cv=0.735 KW

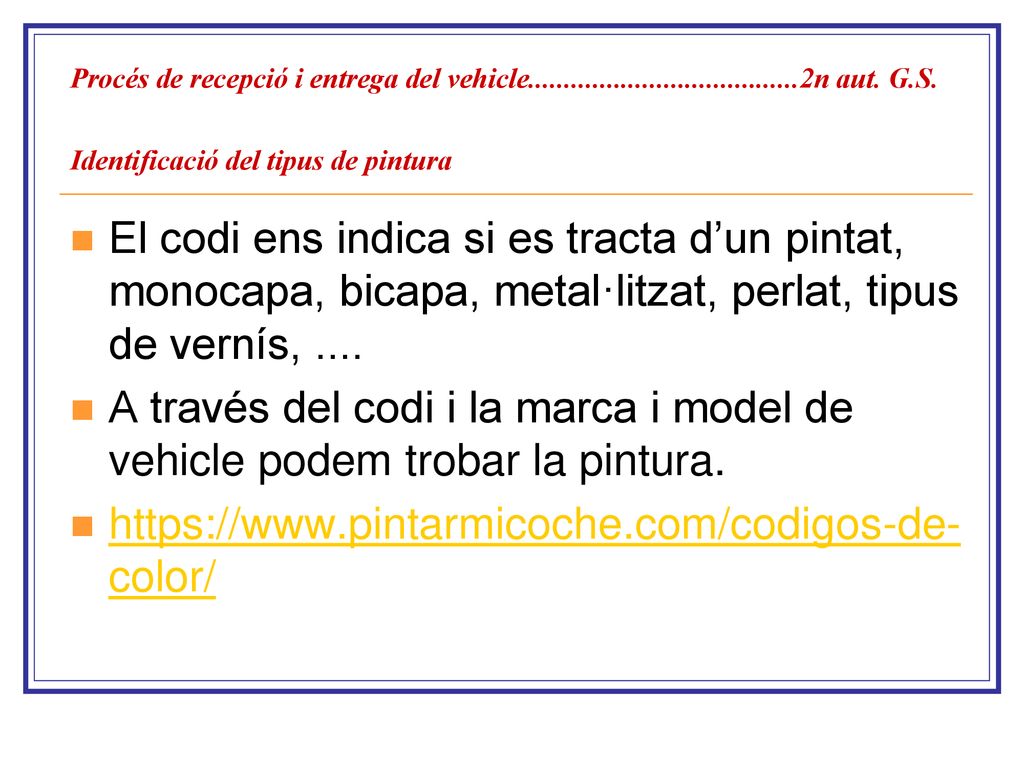

11 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del tipus de pintura El codi ens indica si es tracta d’un pintat, monocapa, bicapa, metal·litzat, perlat, tipus de vernís, .... A través del codi i la marca i model de vehicle podem trobar la pintura.

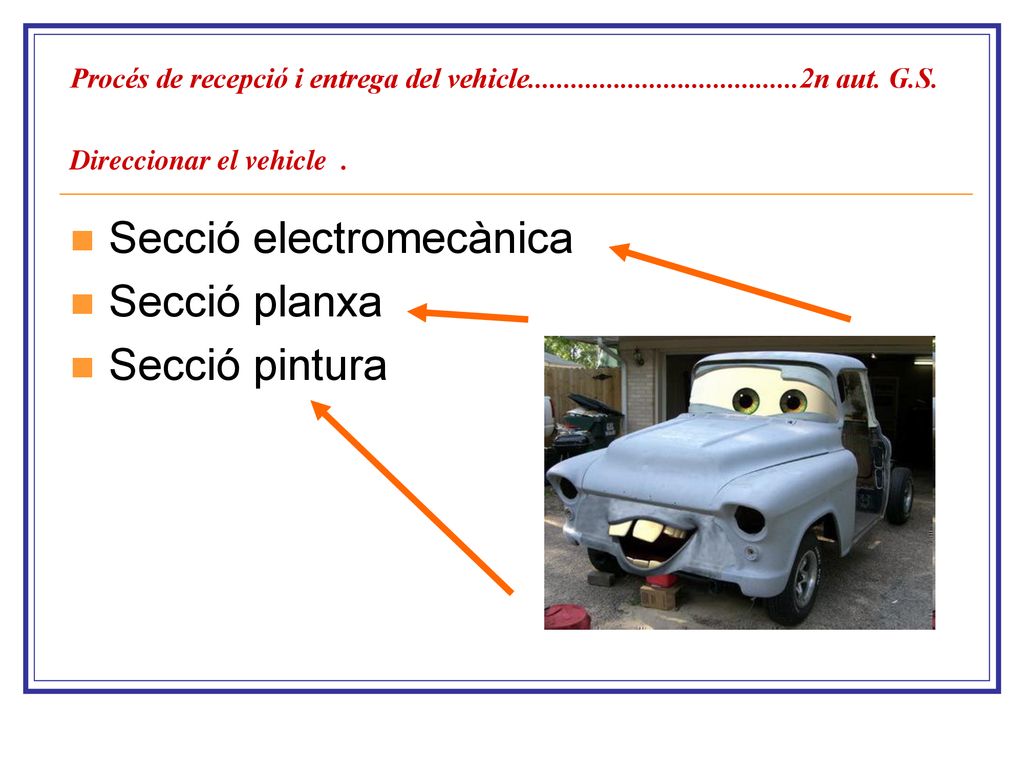

12 Secció electromecànica Secció planxa Secció pintura
Procés de recepció i entrega del vehicle n aut. G.S. Direccionar el vehicle . Secció electromecànica Secció planxa Secció pintura

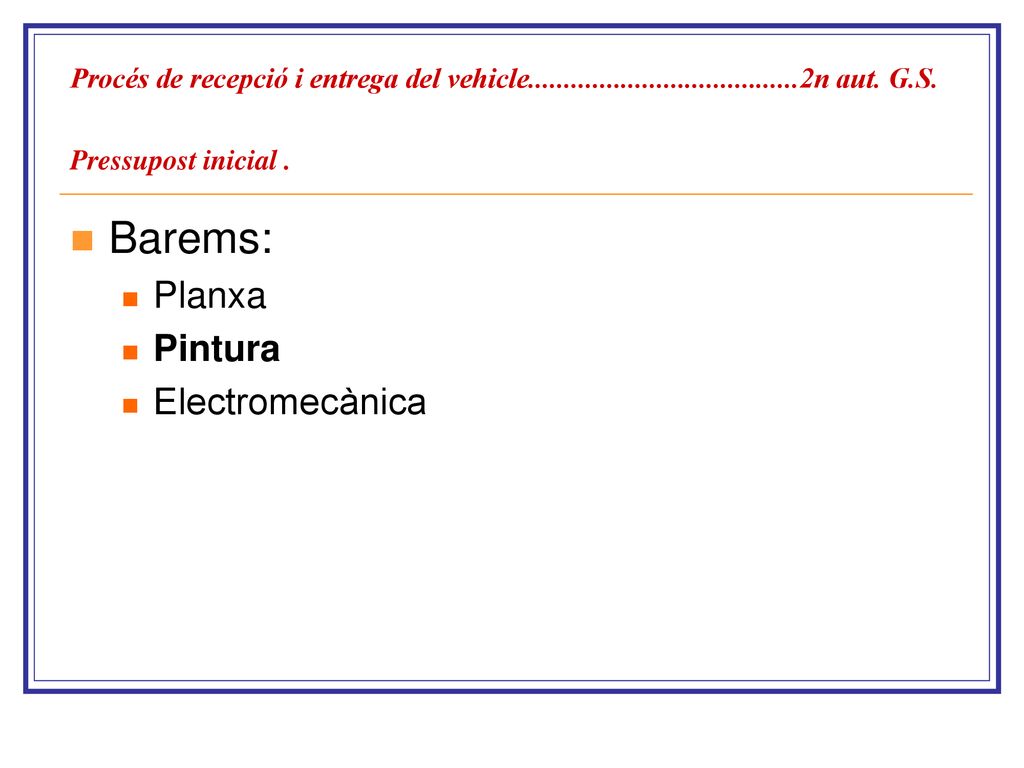

13 Barems: Planxa Pintura Electromecànica
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barems: Planxa Pintura Electromecànica

14 Procés de recepció i entrega del vehicle. 2n aut. G. S

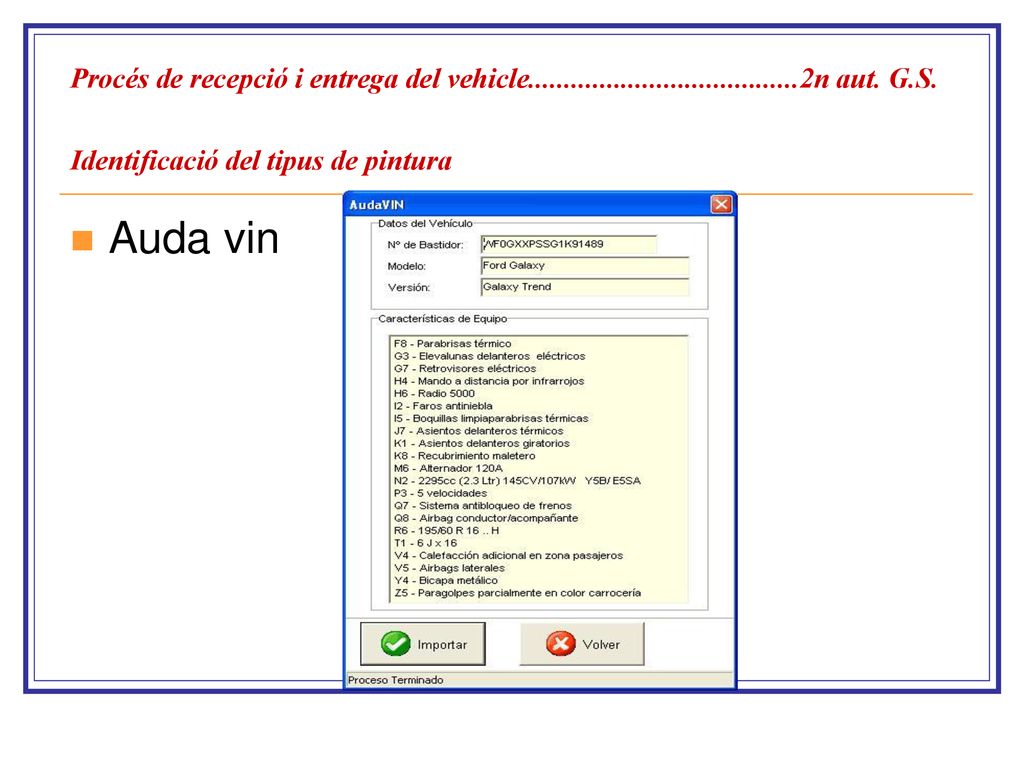

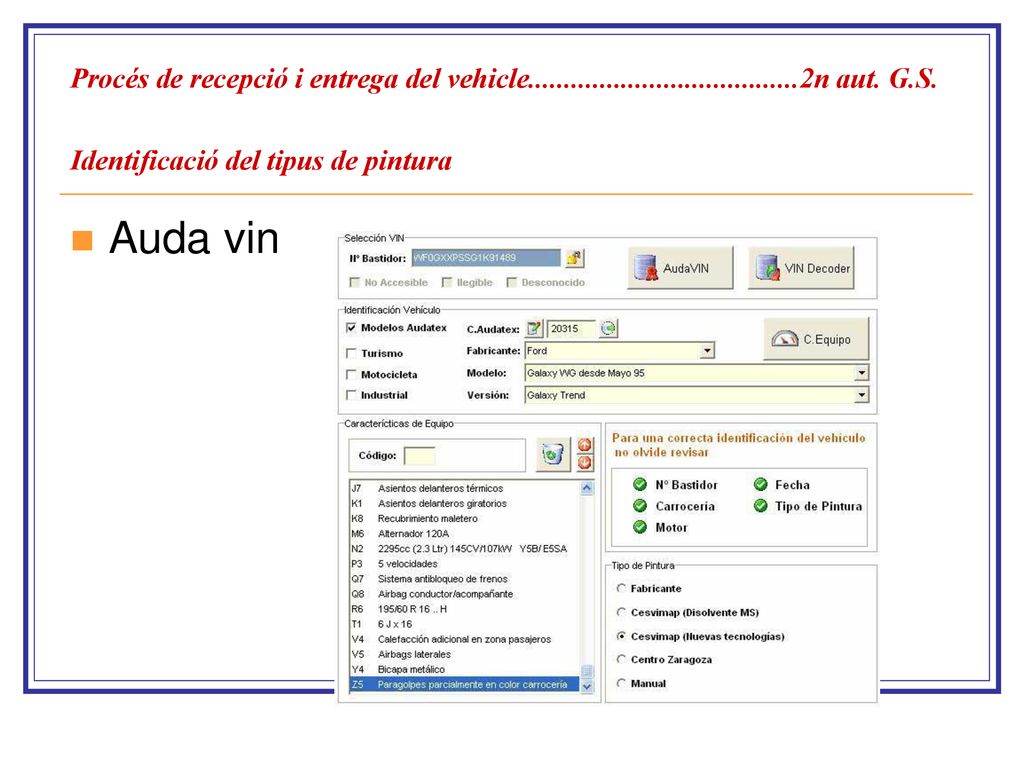

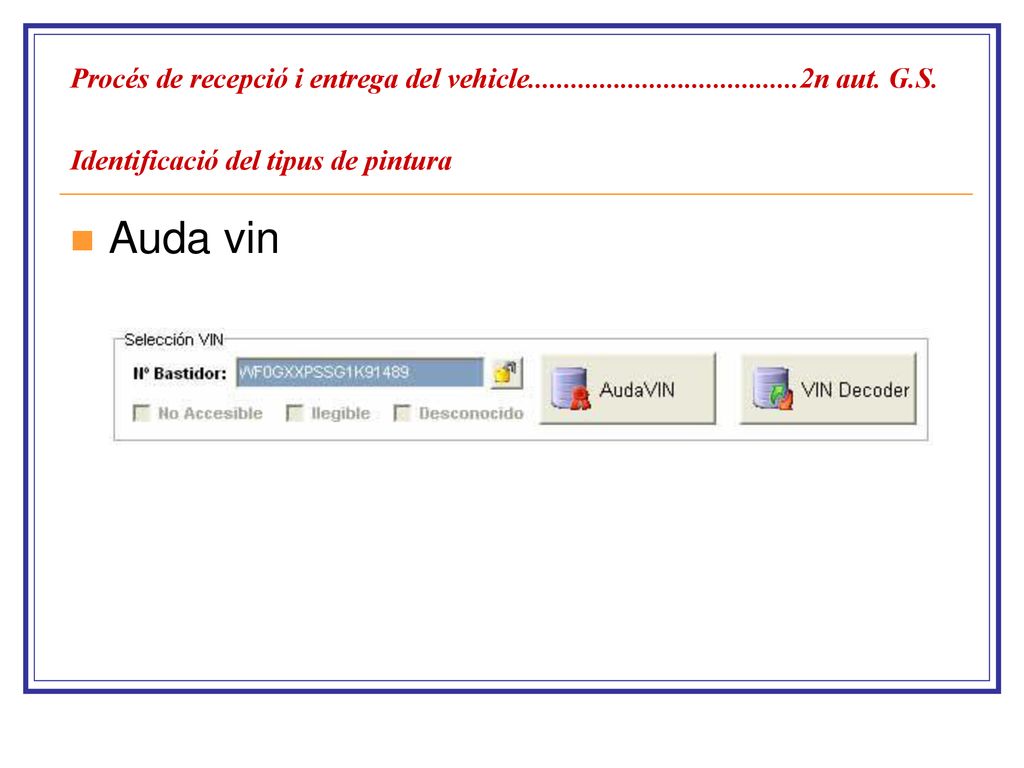

Procés de recepció i entrega del vehicle n aut. G.S. Identificació del tipus de pintura Auda vin

15 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del tipus de pintura Auda vin

16 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del tipus de pintura Auda vin

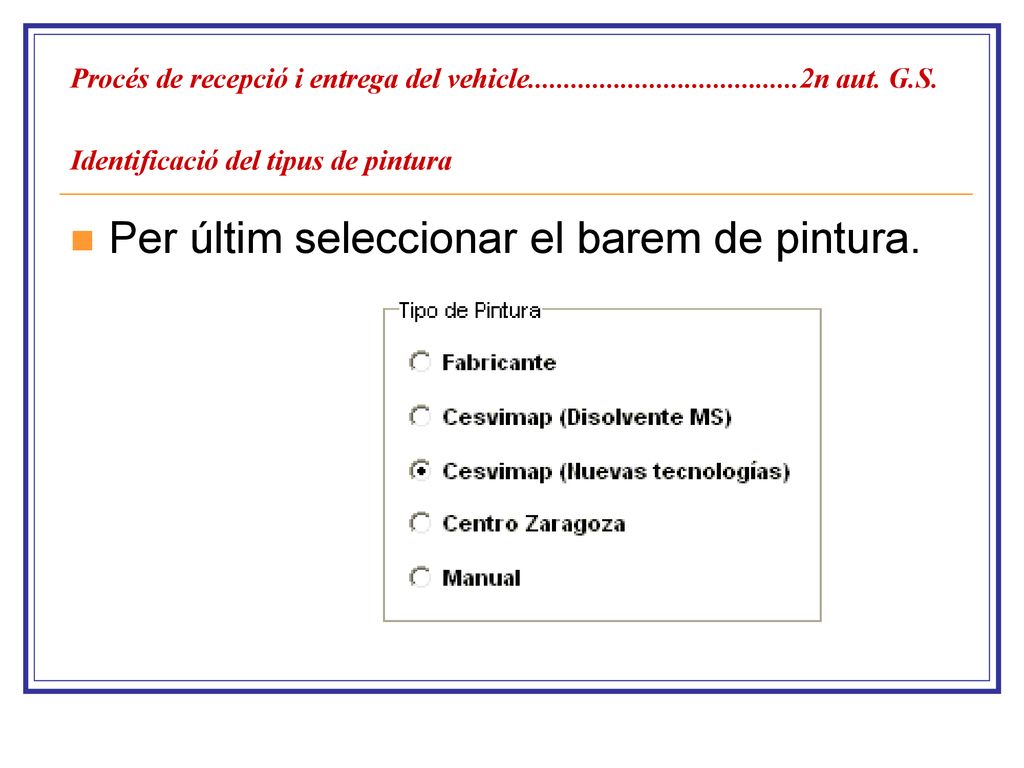

17 Per últim seleccionar el barem de pintura.
Procés de recepció i entrega del vehicle n aut. G.S. Identificació del tipus de pintura Per últim seleccionar el barem de pintura.

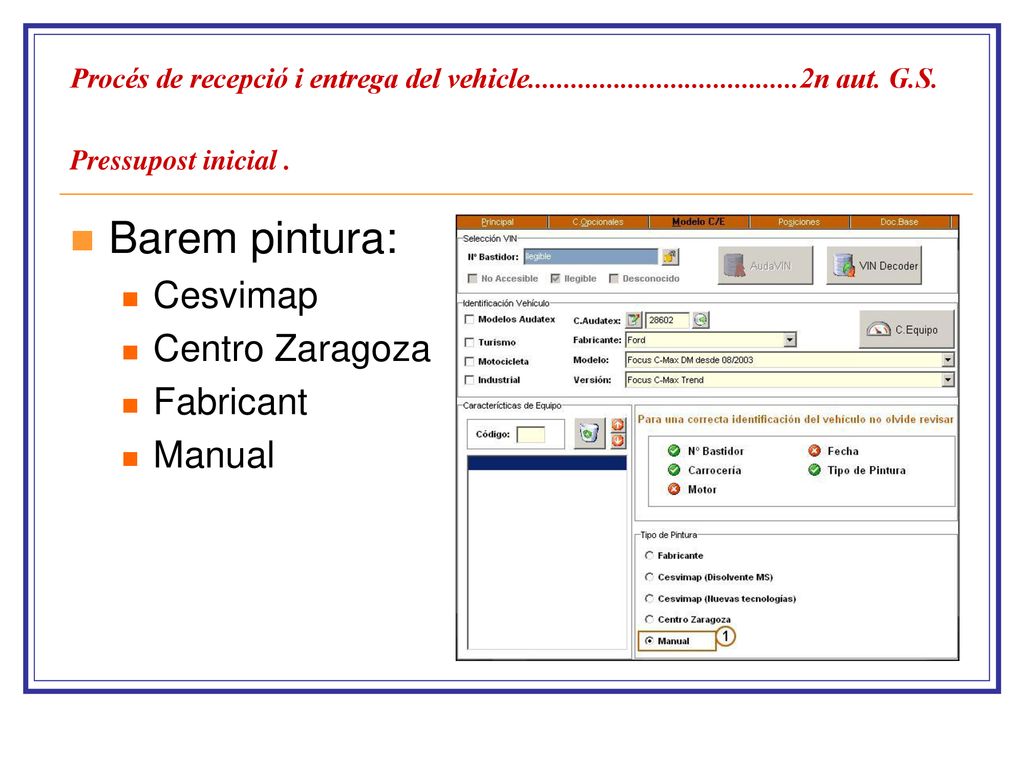

18 Barem pintura: Cesvimap Centro Zaragoza Fabricant Manual
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barem pintura: Cesvimap Centro Zaragoza Fabricant Manual

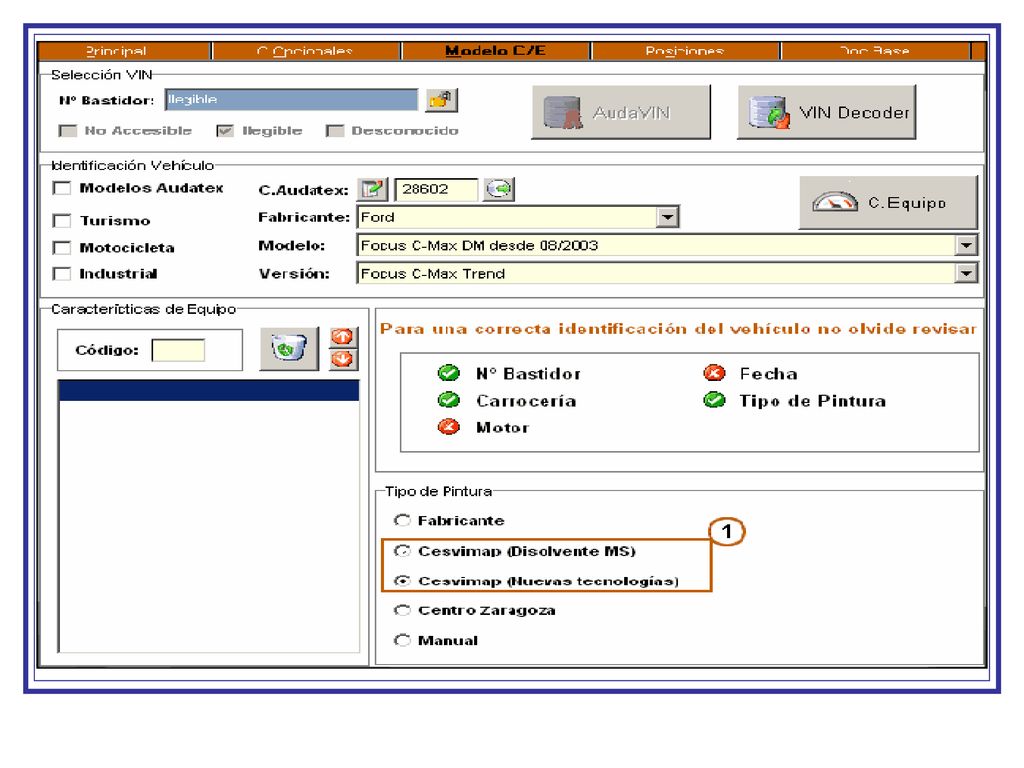

19

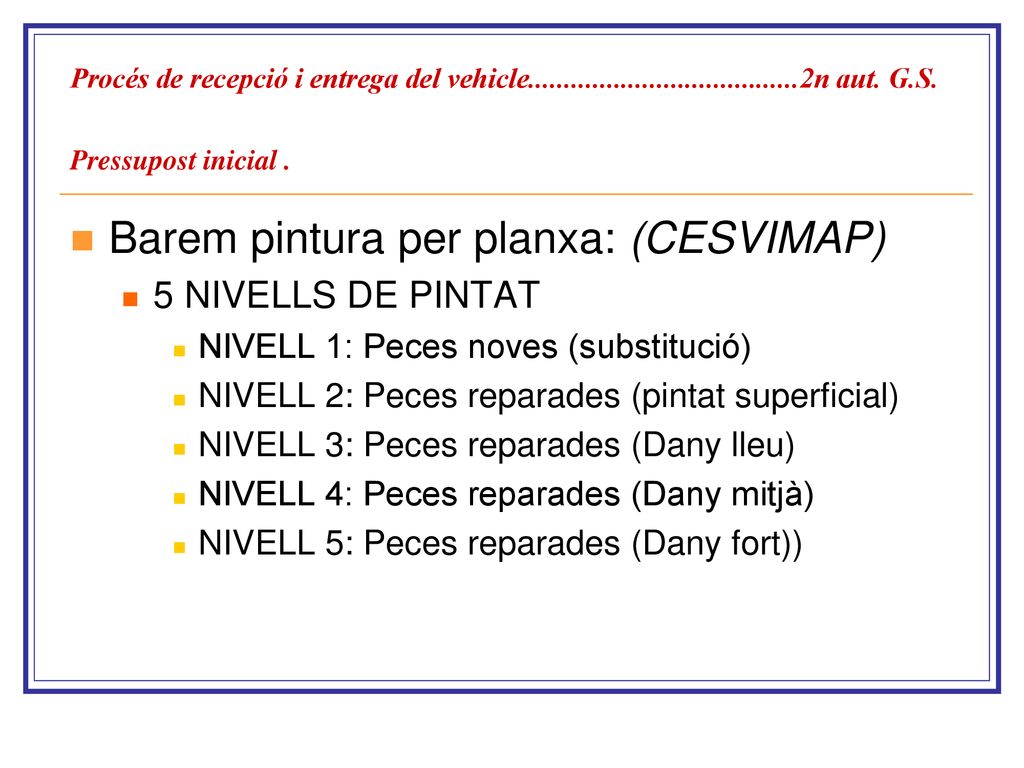

20 Barem pintura per planxa: (CESVIMAP)
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barem pintura per planxa: (CESVIMAP) 5 NIVELLS DE PINTAT NIVELL 1: Peces noves (substitució) NIVELL 2: Peces reparades (pintat superficial) NIVELL 3: Peces reparades (Dany lleu) NIVELL 4: Peces reparades (Dany mitjà) NIVELL 5: Peces reparades (Dany fort))

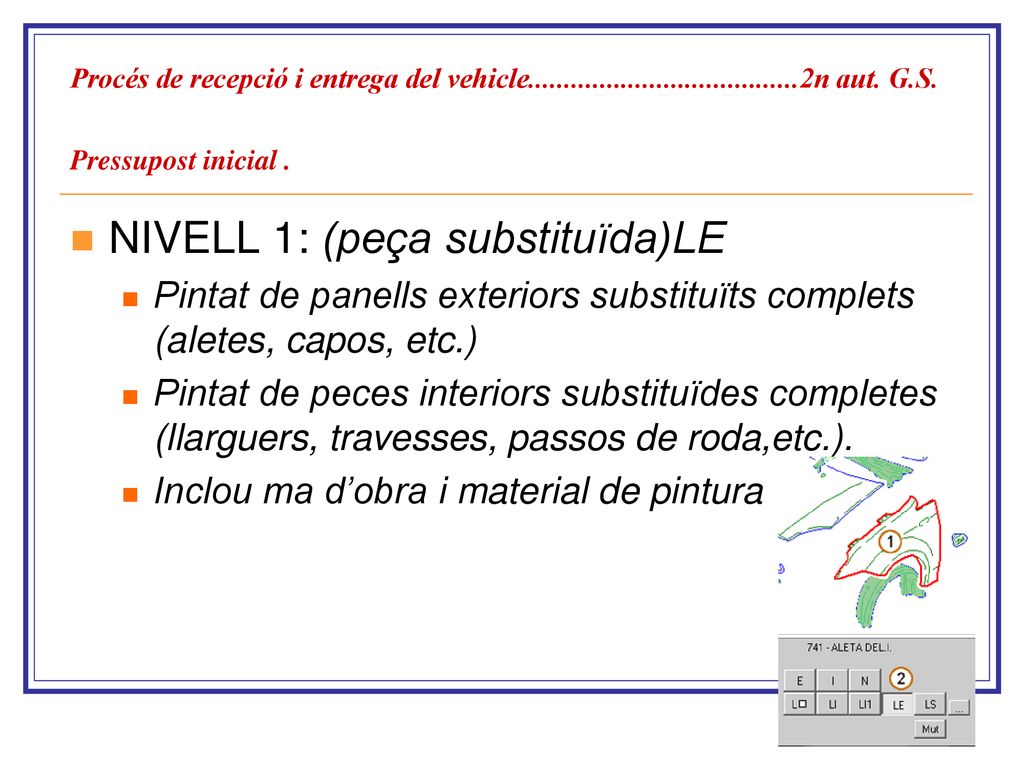

21 NIVELL 1: (peça substituïda)LE
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . NIVELL 1: (peça substituïda)LE Pintat de panells exteriors substituïts complets (aletes, capos, etc.) Pintat de peces interiors substituïdes completes (llarguers, travesses, passos de roda,etc.). Inclou ma d’obra i material de pintura

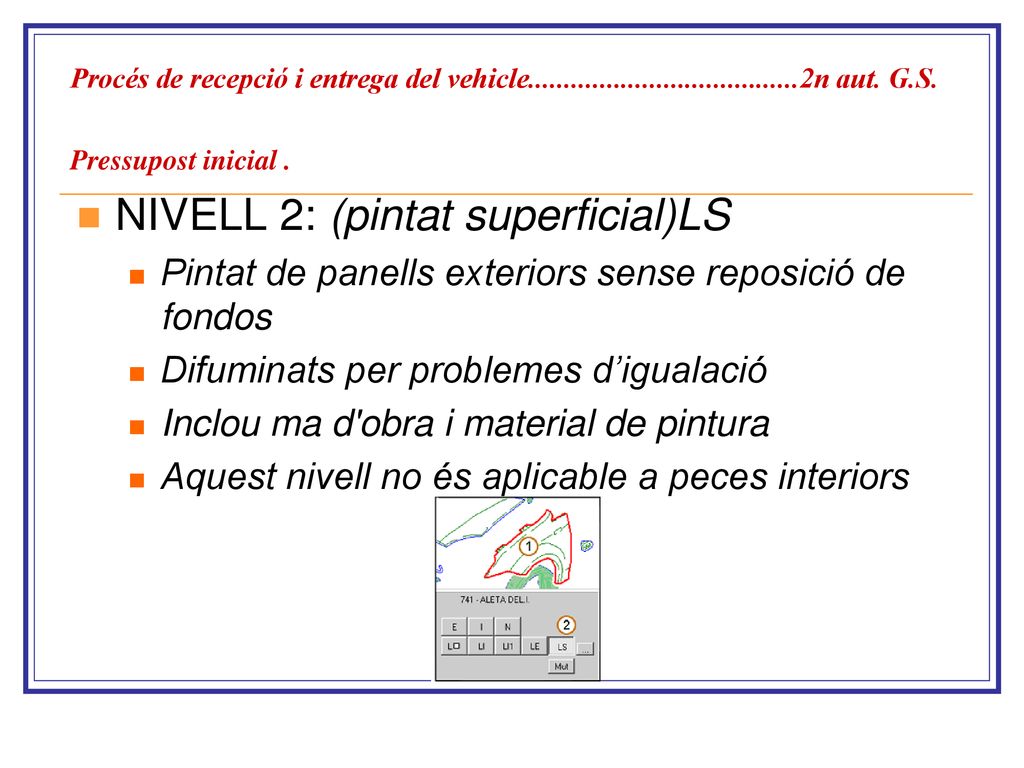

22 NIVELL 2: (pintat superficial)LS
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . NIVELL 2: (pintat superficial)LS Pintat de panells exteriors sense reposició de fondos Difuminats per problemes d’igualació Inclou ma d'obra i material de pintura Aquest nivell no és aplicable a peces interiors

23 Procés de recepció i entrega del vehicle. 2n aut. G. S

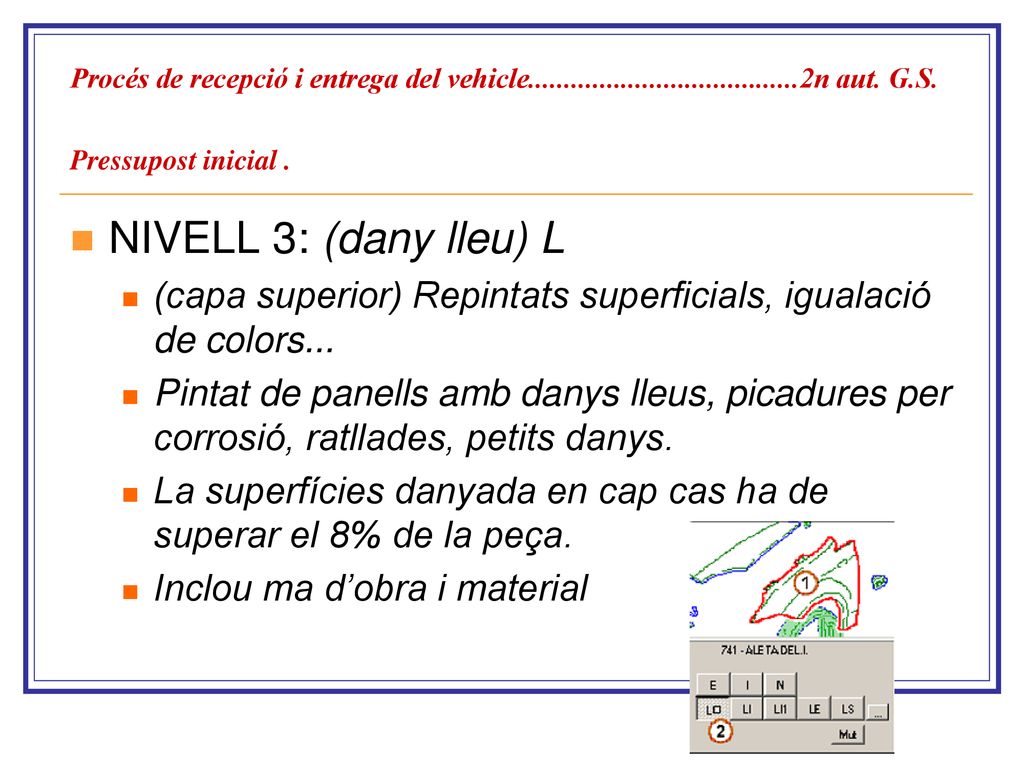

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . NIVELL 3: (dany lleu) L (capa superior) Repintats superficials, igualació de colors... Pintat de panells amb danys lleus, picadures per corrosió, ratllades, petits danys. La superfícies danyada en cap cas ha de superar el 8% de la peça. Inclou ma d’obra i material

24 Procés de recepció i entrega del vehicle. 2n aut. G. S

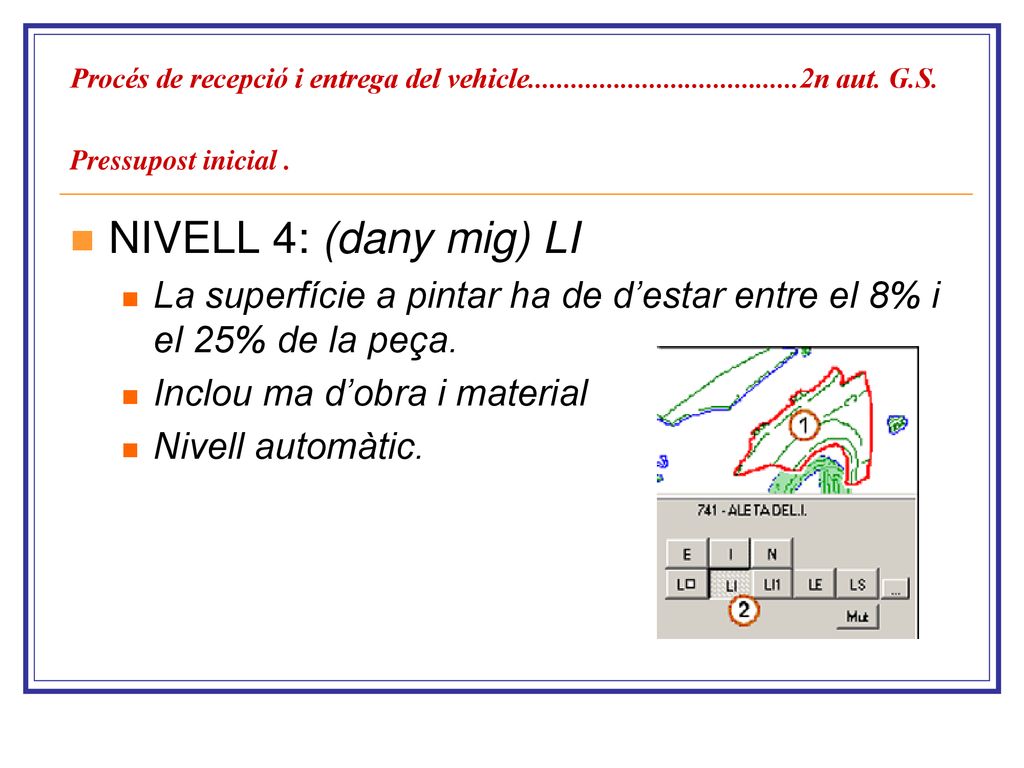

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . NIVELL 4: (dany mig) LI La superfície a pintar ha de d’estar entre el 8% i el 25% de la peça. Inclou ma d’obra i material Nivell automàtic.

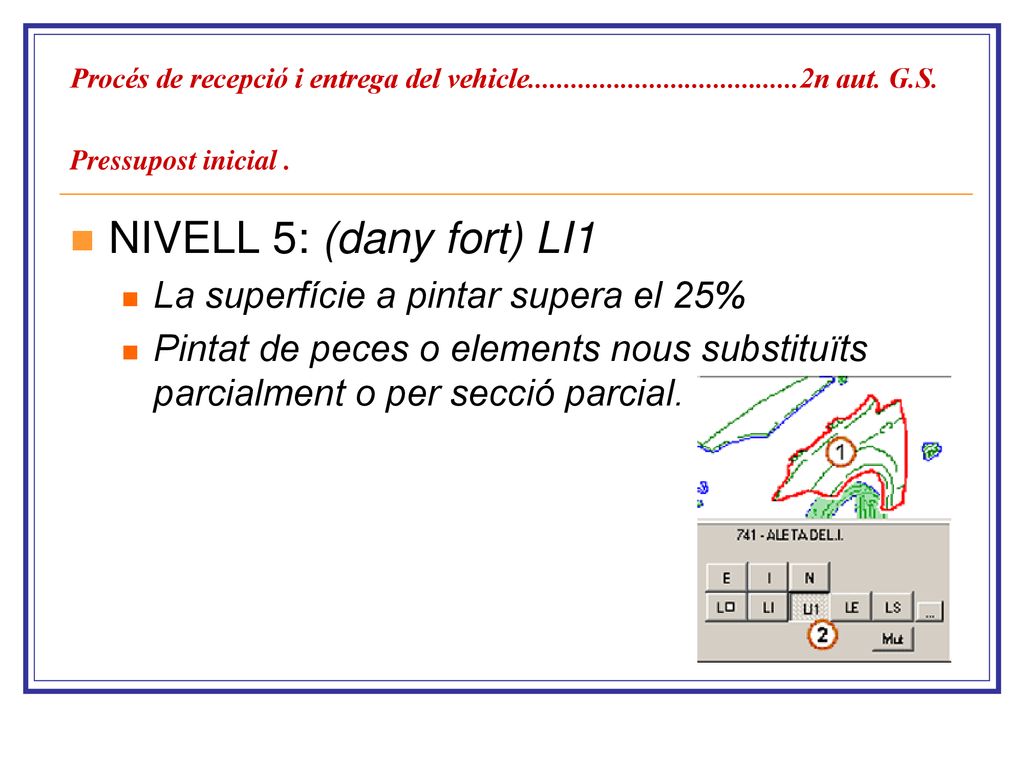

25 NIVELL 5: (dany fort) LI1 La superfície a pintar supera el 25%
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . NIVELL 5: (dany fort) LI1 La superfície a pintar supera el 25% Pintat de peces o elements nous substituïts parcialment o per secció parcial.

26 Procés de recepció i entrega del vehicle. 2n aut. G. S

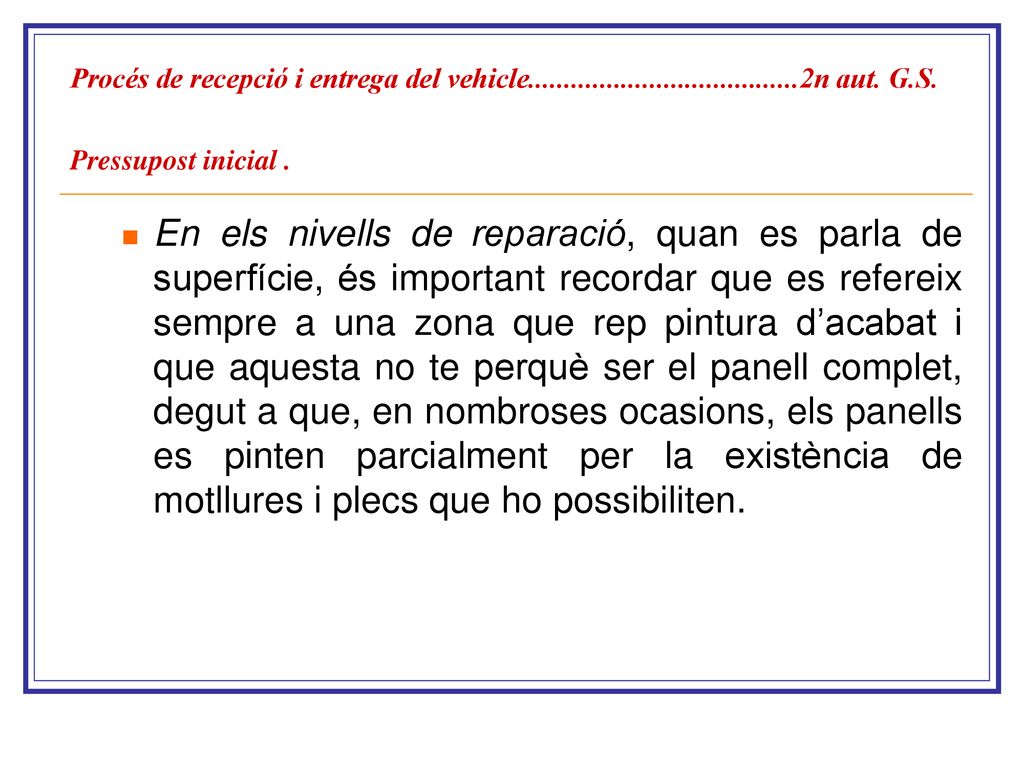

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . En els nivells de reparació, quan es parla de superfície, és important recordar que es refereix sempre a una zona que rep pintura d’acabat i que aquesta no te perquè ser el panell complet, degut a que, en nombroses ocasions, els panells es pinten parcialment per la existència de motllures i plecs que ho possibiliten.

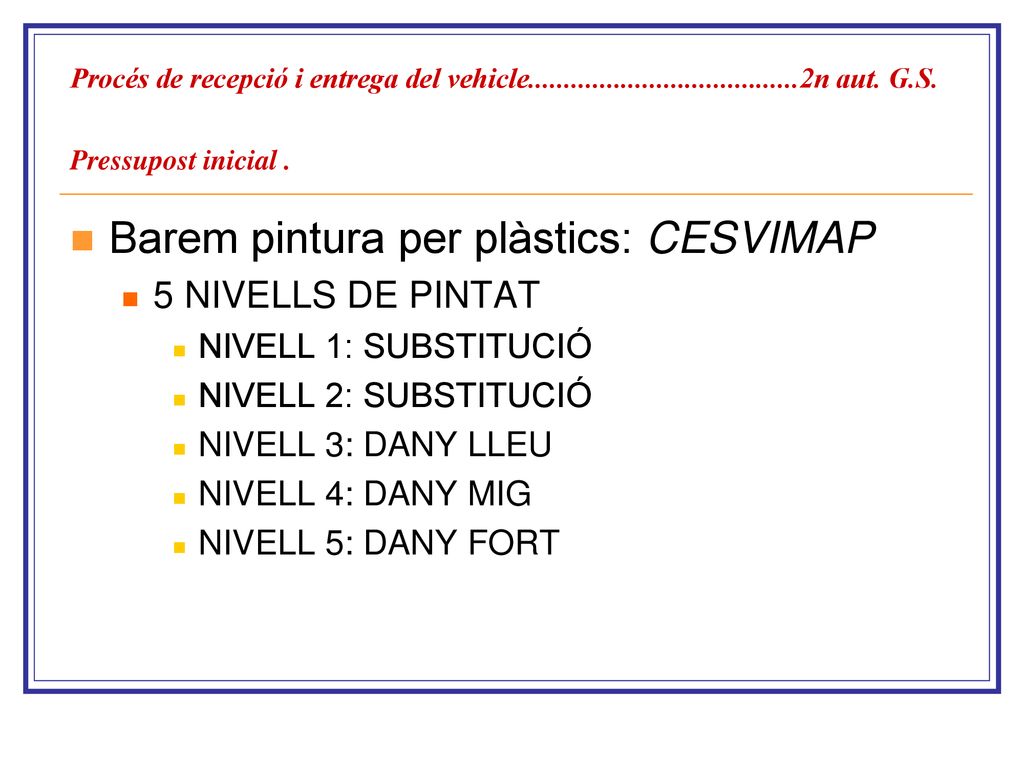

27 Barem pintura per plàstics: CESVIMAP
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barem pintura per plàstics: CESVIMAP 5 NIVELLS DE PINTAT NIVELL 1: SUBSTITUCIÓ NIVELL 2: SUBSTITUCIÓ NIVELL 3: DANY LLEU NIVELL 4: DANY MIG NIVELL 5: DANY FORT

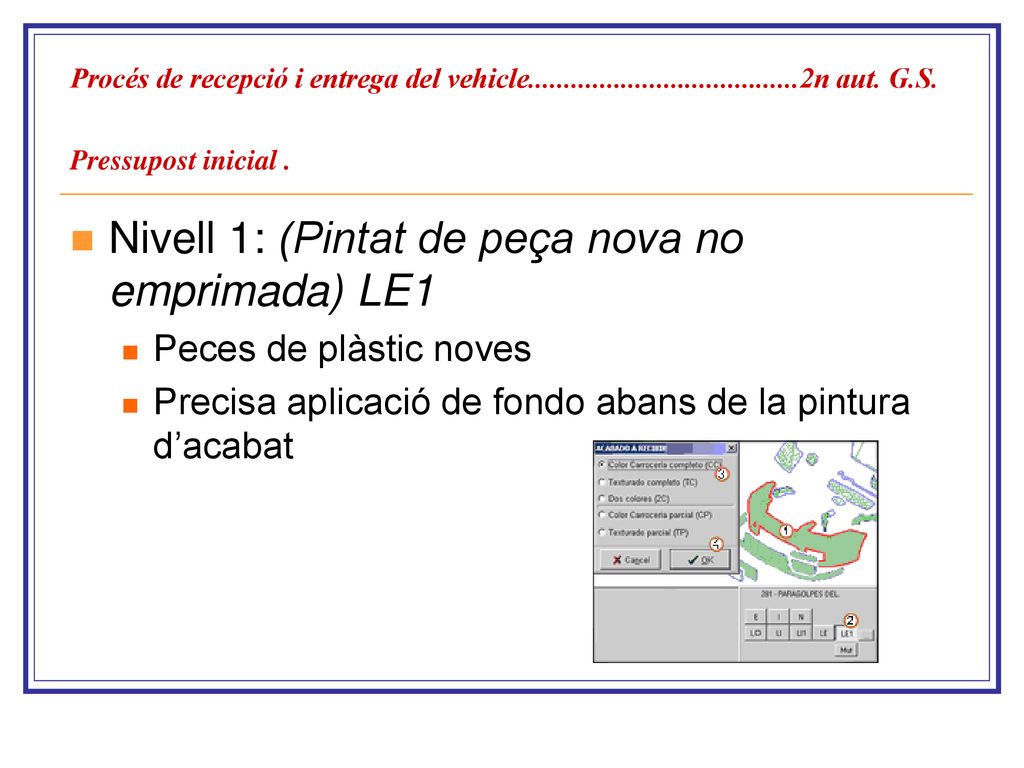

28 Nivell 1: (Pintat de peça nova no emprimada) LE1
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Nivell 1: (Pintat de peça nova no emprimada) LE1 Peces de plàstic noves Precisa aplicació de fondo abans de la pintura d’acabat

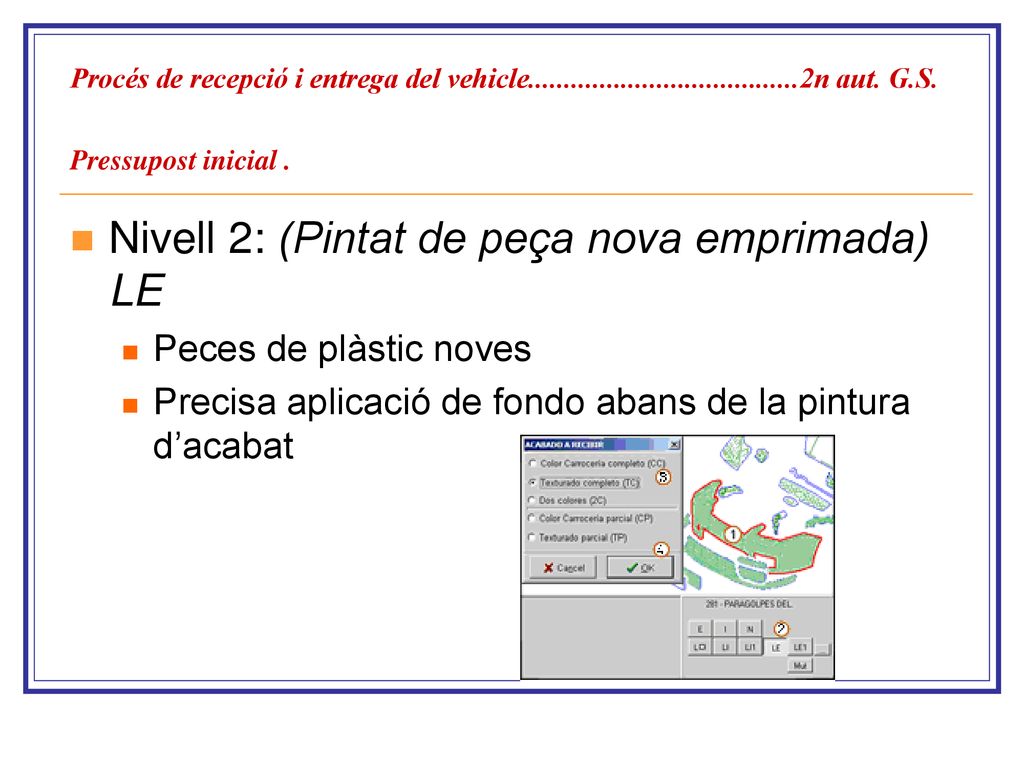

29 Nivell 2: (Pintat de peça nova emprimada) LE
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Nivell 2: (Pintat de peça nova emprimada) LE Peces de plàstic noves Precisa aplicació de fondo abans de la pintura d’acabat

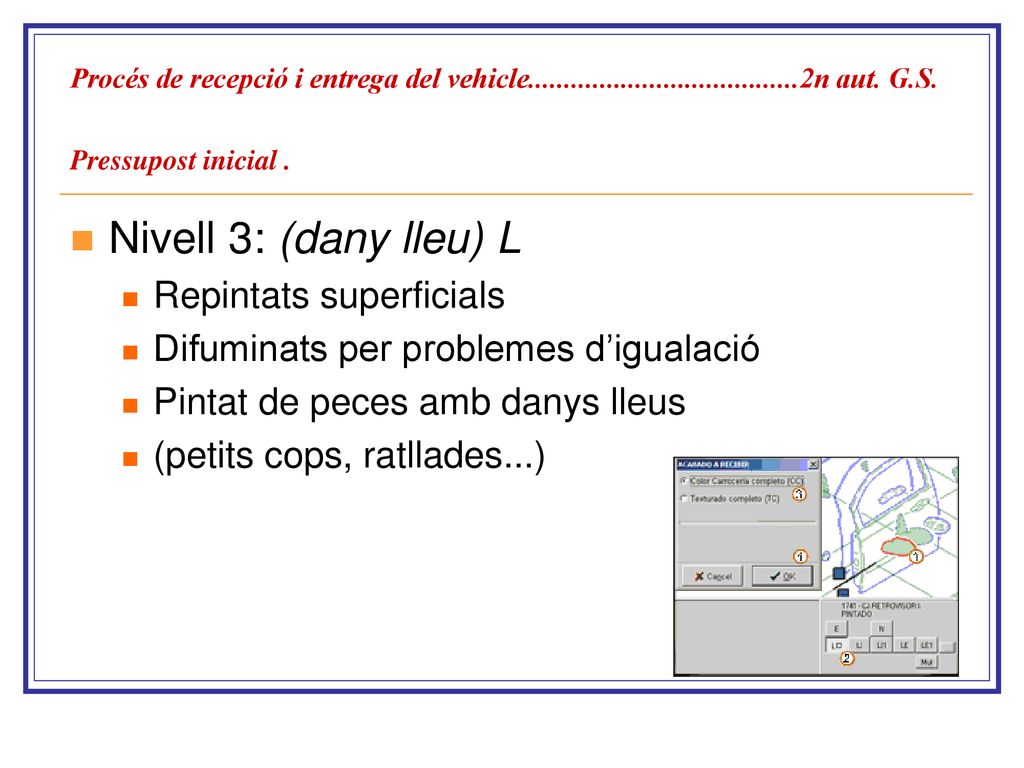

30 Nivell 3: (dany lleu) L Repintats superficials
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Nivell 3: (dany lleu) L Repintats superficials Difuminats per problemes d’igualació Pintat de peces amb danys lleus (petits cops, ratllades...)

31 Procés de recepció i entrega del vehicle. 2n aut. G. S

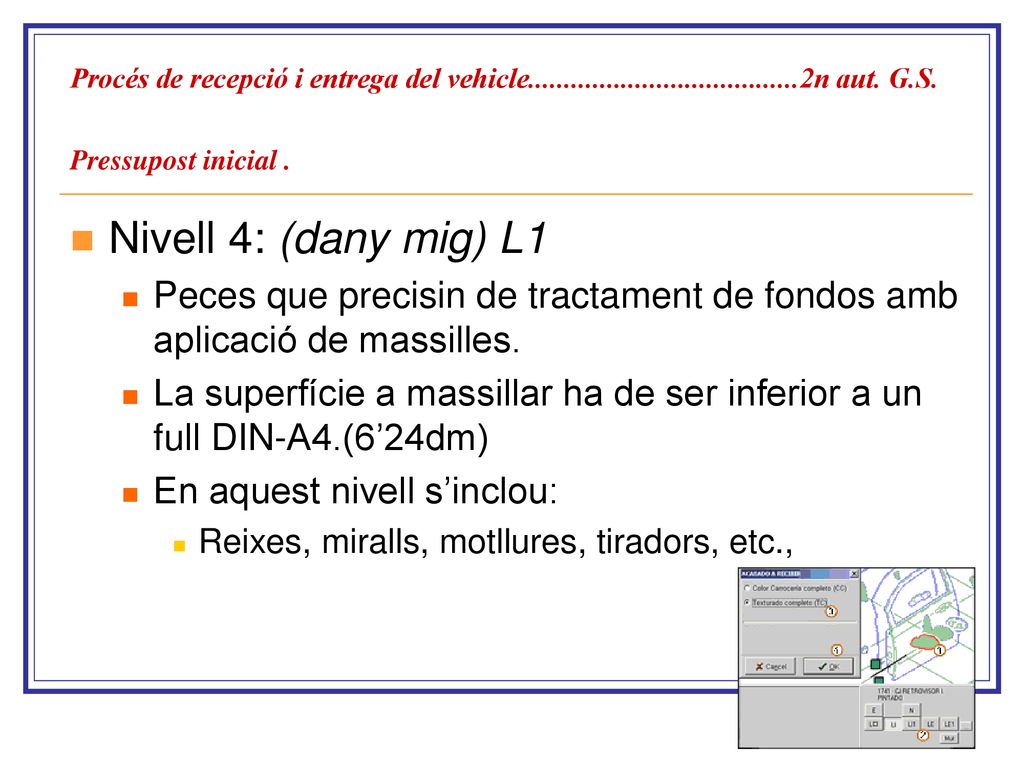

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Nivell 4: (dany mig) L1 Peces que precisin de tractament de fondos amb aplicació de massilles. La superfície a massillar ha de ser inferior a un full DIN-A4.(6’24dm) En aquest nivell s’inclou: Reixes, miralls, motllures, tiradors, etc.,

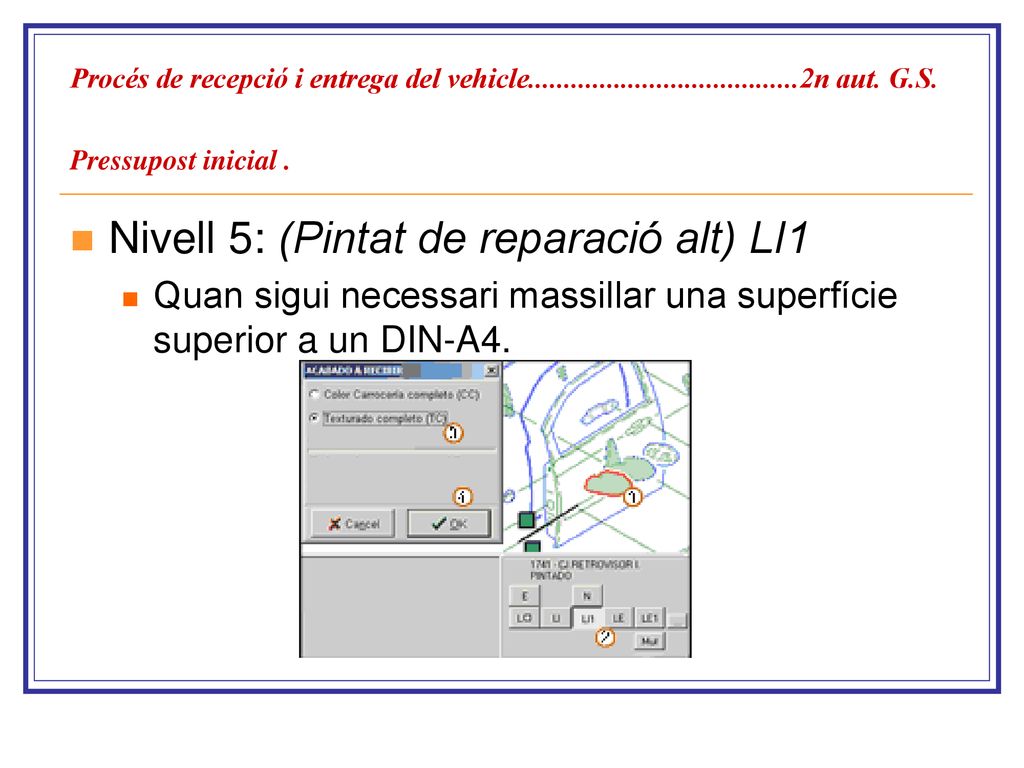

32 Nivell 5: (Pintat de reparació alt) LI1
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Nivell 5: (Pintat de reparació alt) LI1 Quan sigui necessari massillar una superfície superior a un DIN-A4.

33 Procés de recepció i entrega del vehicle. 2n aut. G. S

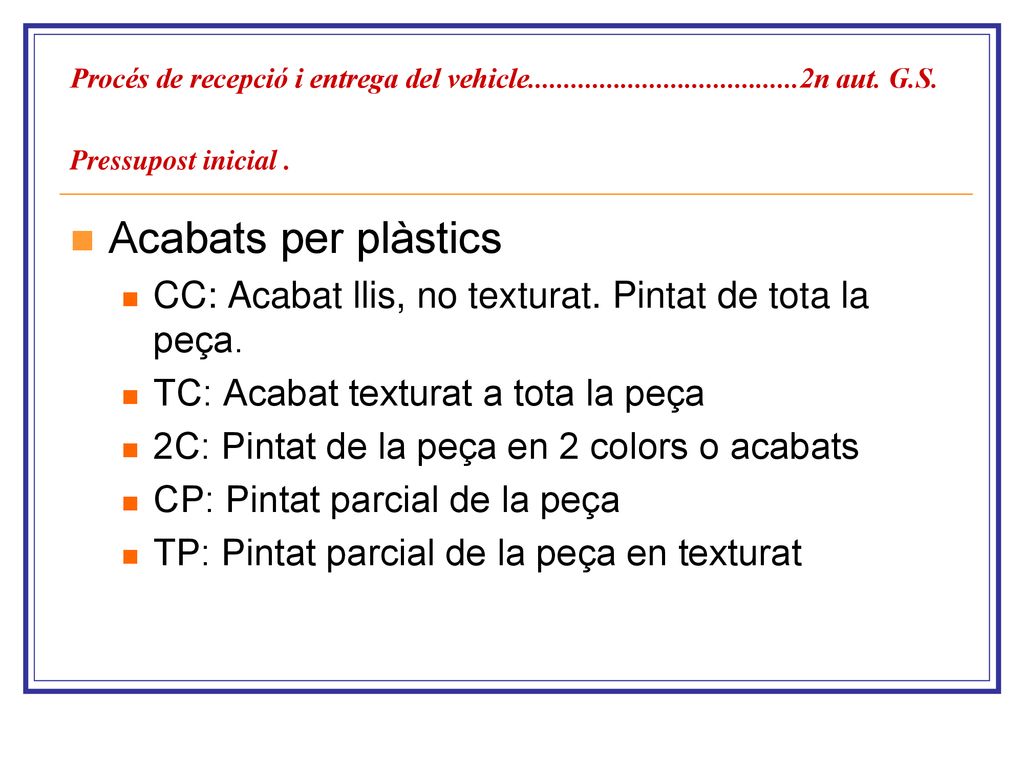

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Acabats per plàstics CC: Acabat llis, no texturat. Pintat de tota la peça. TC: Acabat texturat a tota la peça 2C: Pintat de la peça en 2 colors o acabats CP: Pintat parcial de la peça TP: Pintat parcial de la peça en texturat

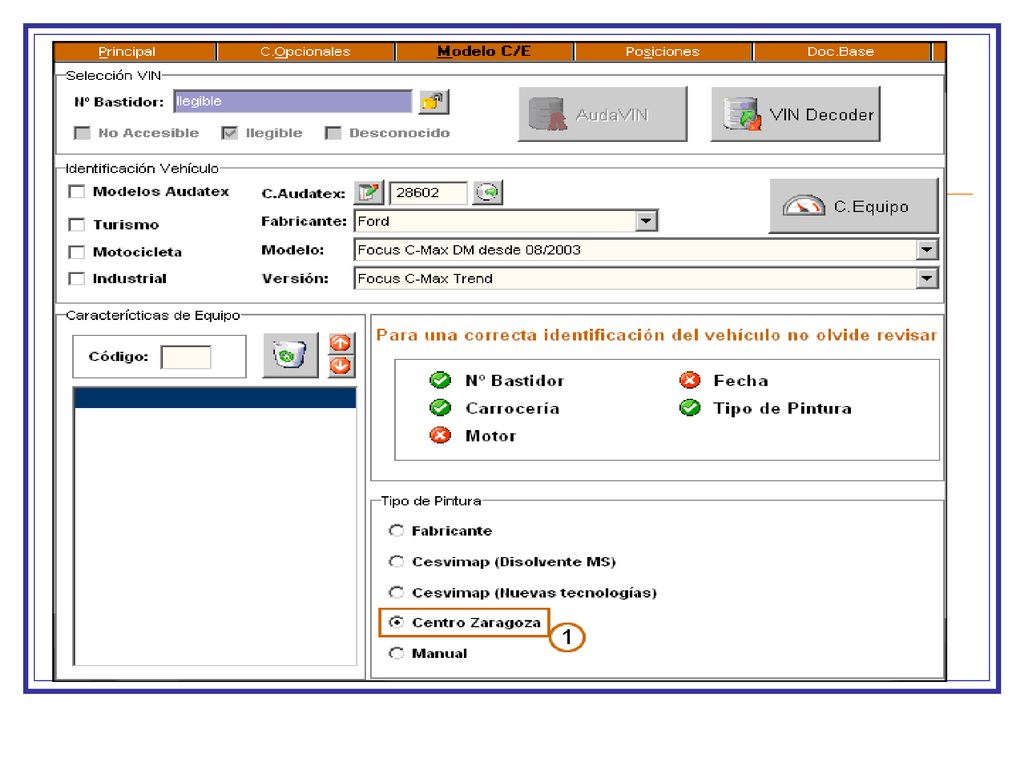

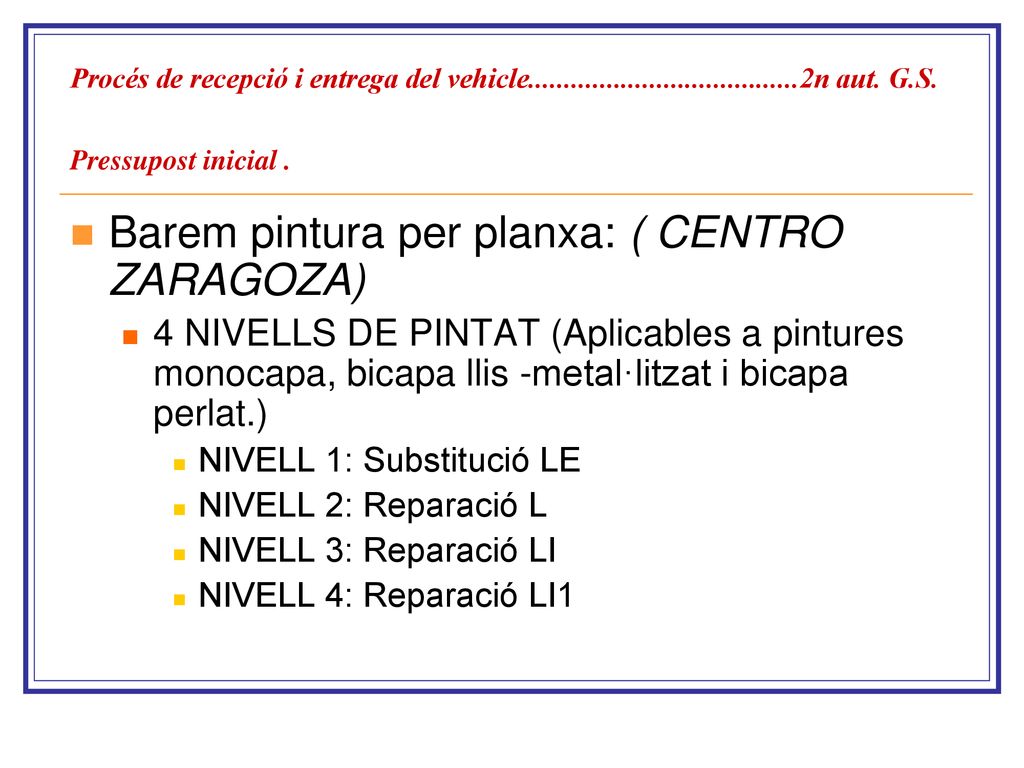

34 Barem pintura per planxa: ( CENTRO ZARAGOZA)
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barem pintura per planxa: ( CENTRO ZARAGOZA) 4 NIVELLS DE PINTAT (Aplicables a pintures monocapa, bicapa llis -metal·litzat i bicapa perlat.) NIVELL 1: Substitució LE NIVELL 2: Reparació L NIVELL 3: Reparació LI NIVELL 4: Reparació LI1

35

36 Procés de recepció i entrega del vehicle. 2n aut. G. S

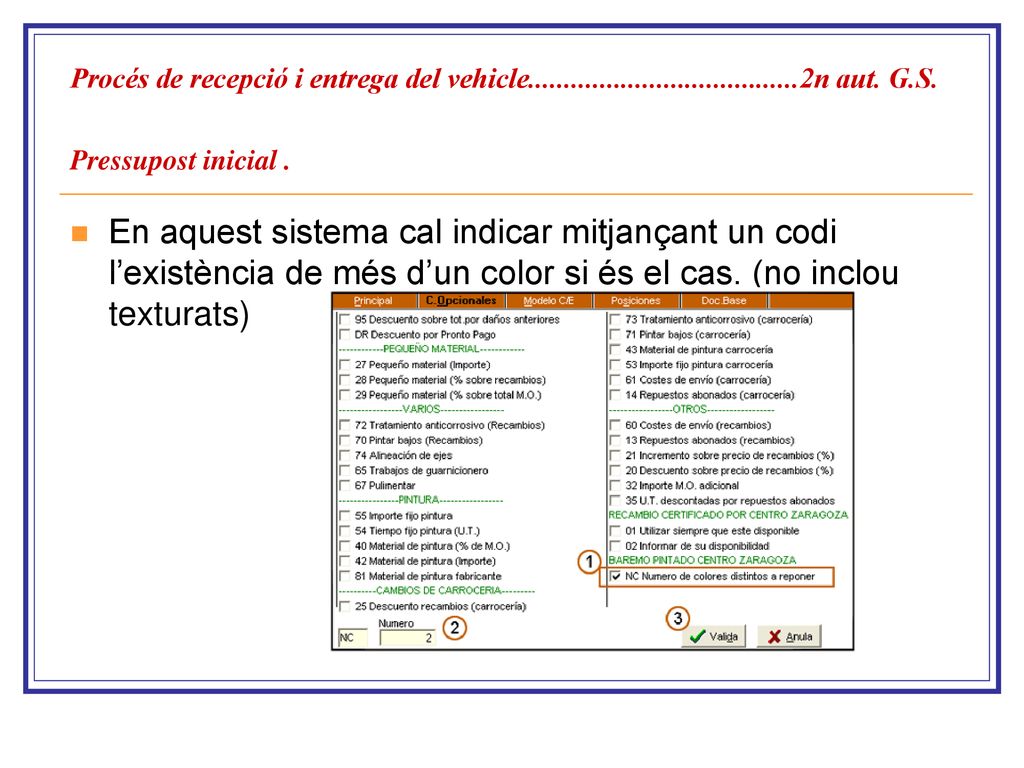

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . En aquest sistema cal indicar mitjançant un codi l’existència de més d’un color si és el cas. (no inclou texturats)

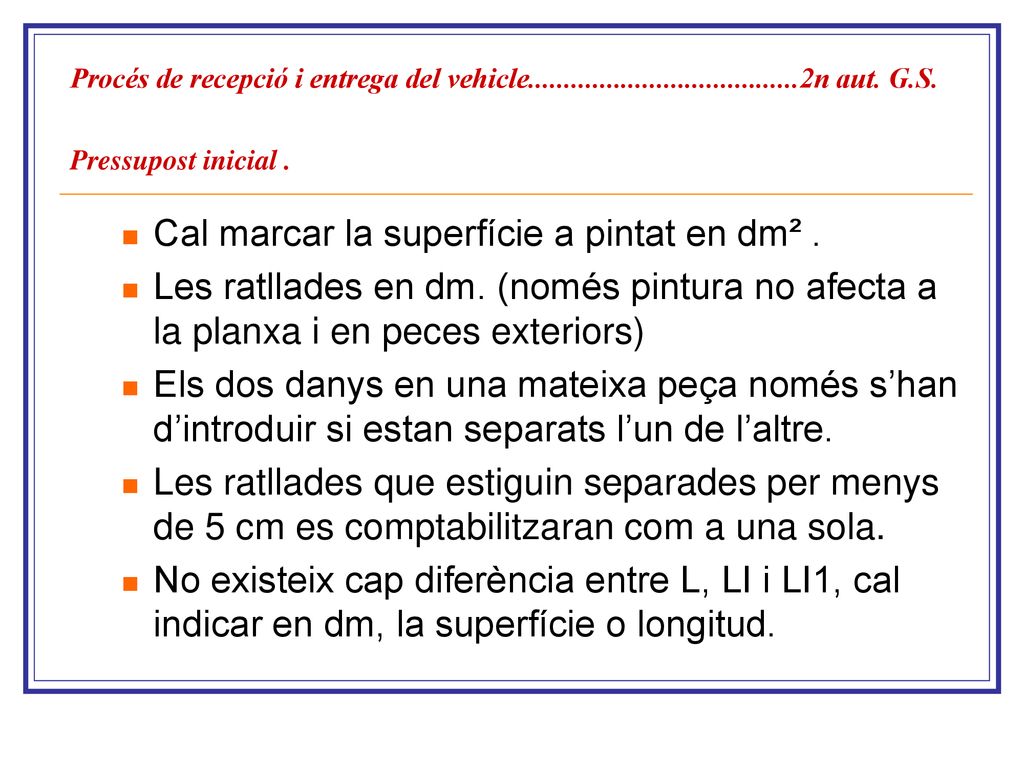

37 Cal marcar la superfície a pintat en dm² .
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Cal marcar la superfície a pintat en dm² . Les ratllades en dm. (només pintura no afecta a la planxa i en peces exteriors) Els dos danys en una mateixa peça només s’han d’introduir si estan separats l’un de l’altre. Les ratllades que estiguin separades per menys de 5 cm es comptabilitzaran com a una sola. No existeix cap diferència entre L, LI i LI1, cal indicar en dm, la superfície o longitud.

38 Procés de recepció i entrega del vehicle. 2n aut. G. S

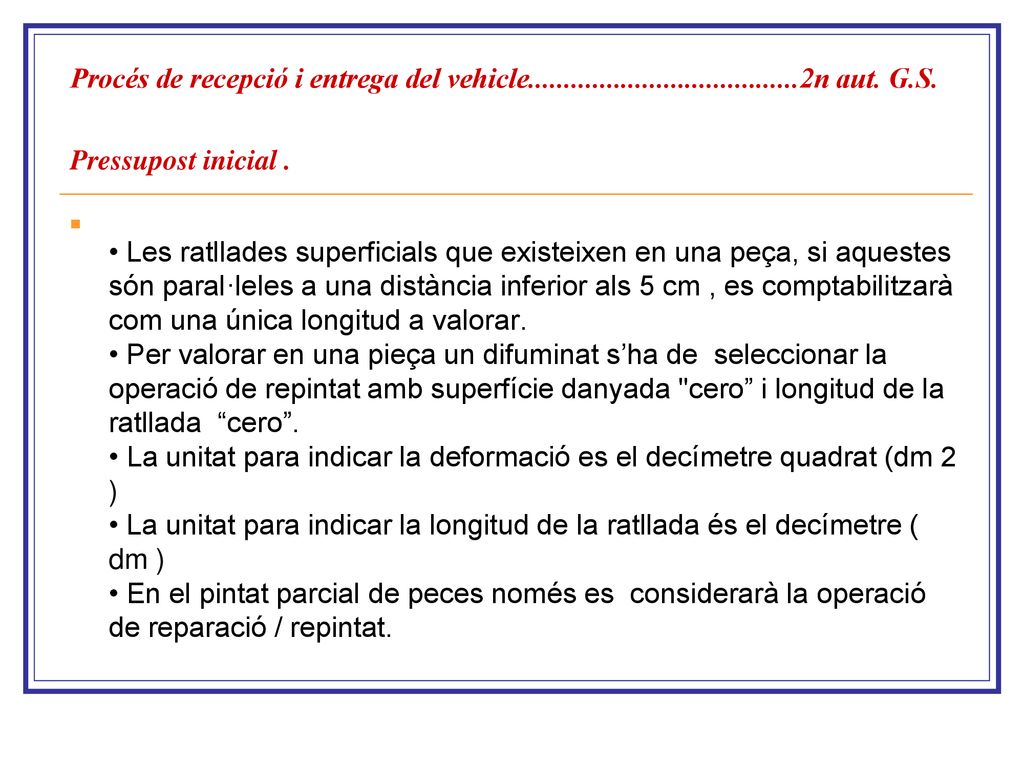

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . • Les ratllades superficials que existeixen en una peça, si aquestes són paral·leles a una distància inferior als 5 cm , es comptabilitzarà com una única longitud a valorar. • Per valorar en una pieça un difuminat s’ha de seleccionar la operació de repintat amb superfície danyada "cero” i longitud de la ratllada “cero”. • La unitat para indicar la deformació es el decímetre quadrat (dm 2 ) • La unitat para indicar la longitud de la ratllada és el decímetre ( dm ) • En el pintat parcial de peces només es considerarà la operació de reparació / repintat.

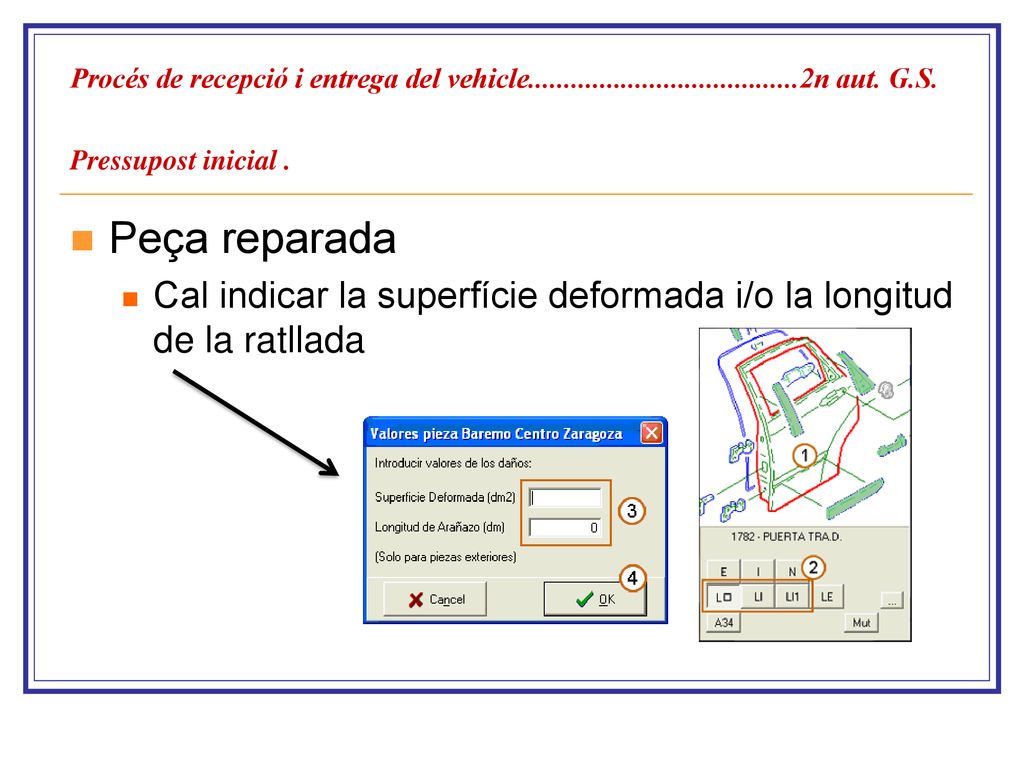

39 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Peça reparada Cal indicar la superfície deformada i/o la longitud de la ratllada

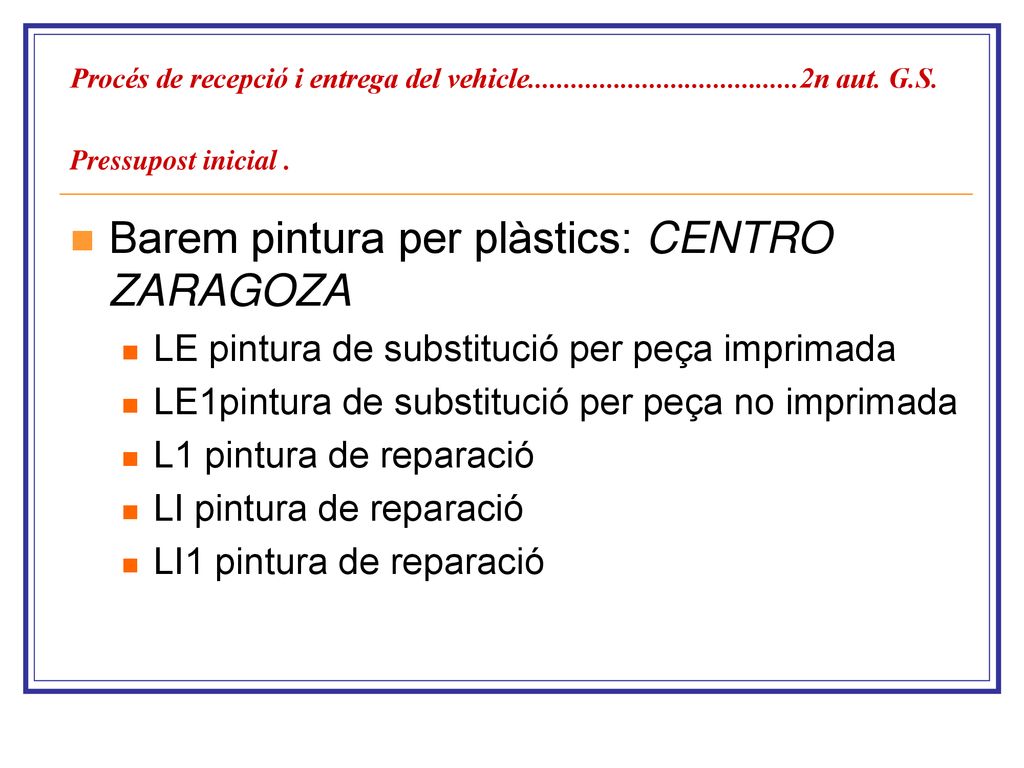

40 Barem pintura per plàstics: CENTRO ZARAGOZA
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Barem pintura per plàstics: CENTRO ZARAGOZA LE pintura de substitució per peça imprimada LE1pintura de substitució per peça no imprimada L1 pintura de reparació LI pintura de reparació LI1 pintura de reparació

41 Procés de recepció i entrega del vehicle. 2n aut. G. S

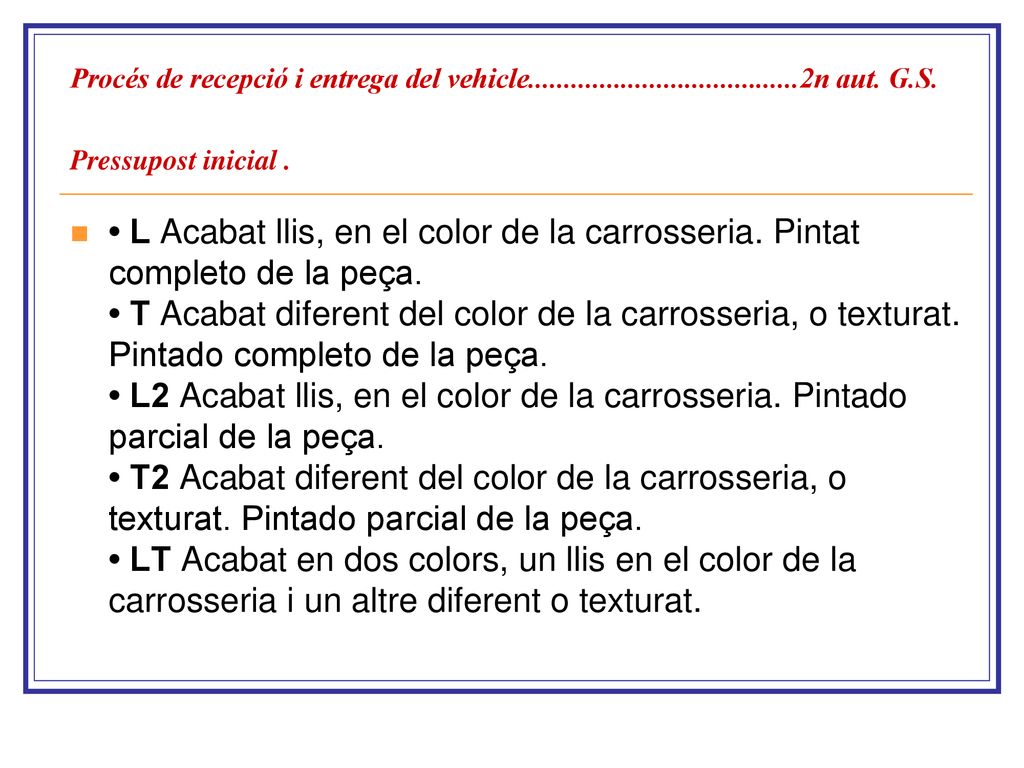

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . • L Acabat llis, en el color de la carrosseria. Pintat completo de la peça. • T Acabat diferent del color de la carrosseria, o texturat. Pintado completo de la peça. • L2 Acabat llis, en el color de la carrosseria. Pintado parcial de la peça. • T2 Acabat diferent del color de la carrosseria, o texturat. Pintado parcial de la peça. • LT Acabat en dos colors, un llis en el color de la carrosseria i un altre diferent o texturat.

42 Peça nova imprimada Cal seleccionar el tipus d’acabat
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Peça nova imprimada Cal seleccionar el tipus d’acabat

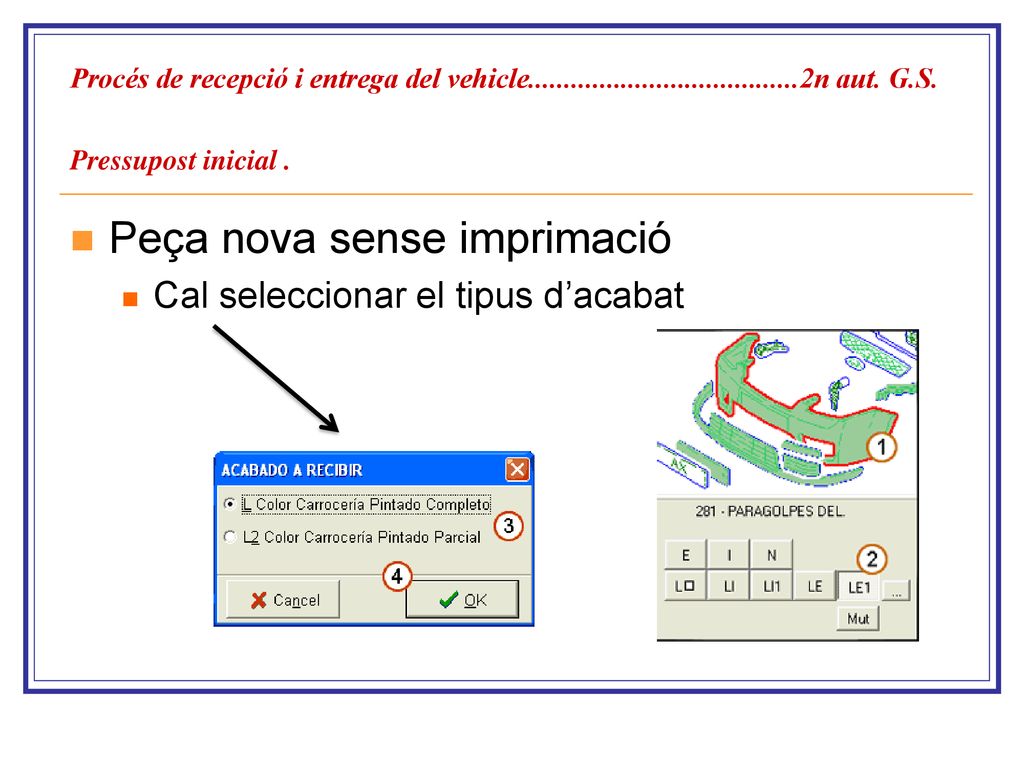

43 Peça nova sense imprimació
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Peça nova sense imprimació Cal seleccionar el tipus d’acabat

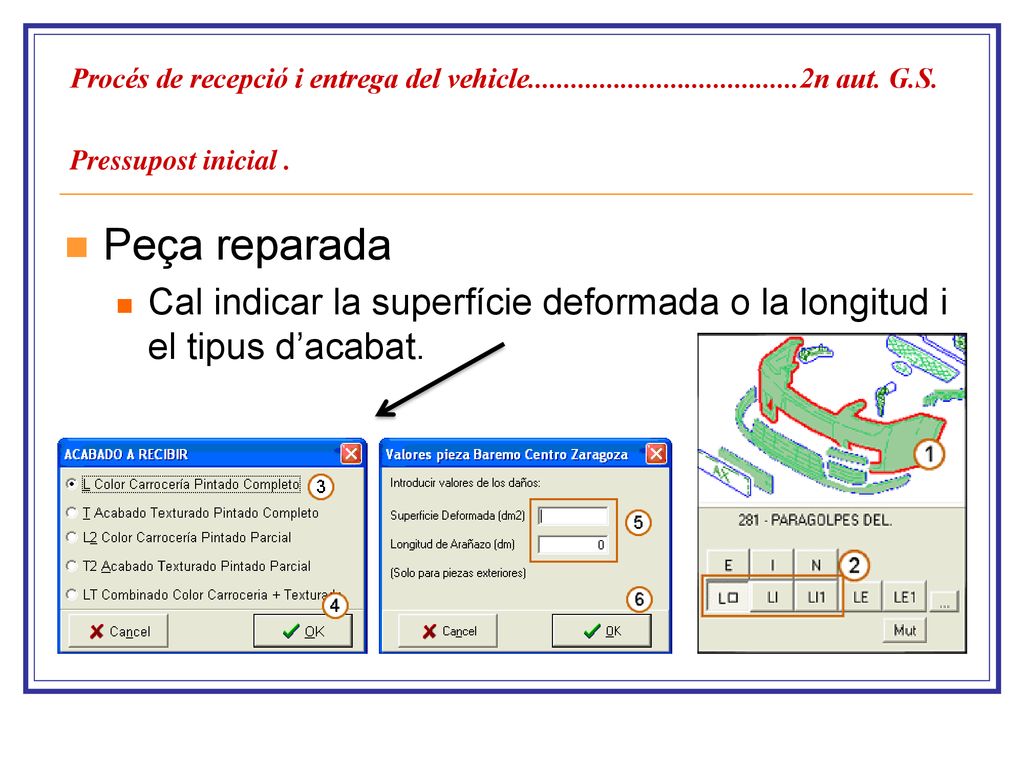

44 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Peça reparada Cal indicar la superfície deformada o la longitud i el tipus d’acabat.

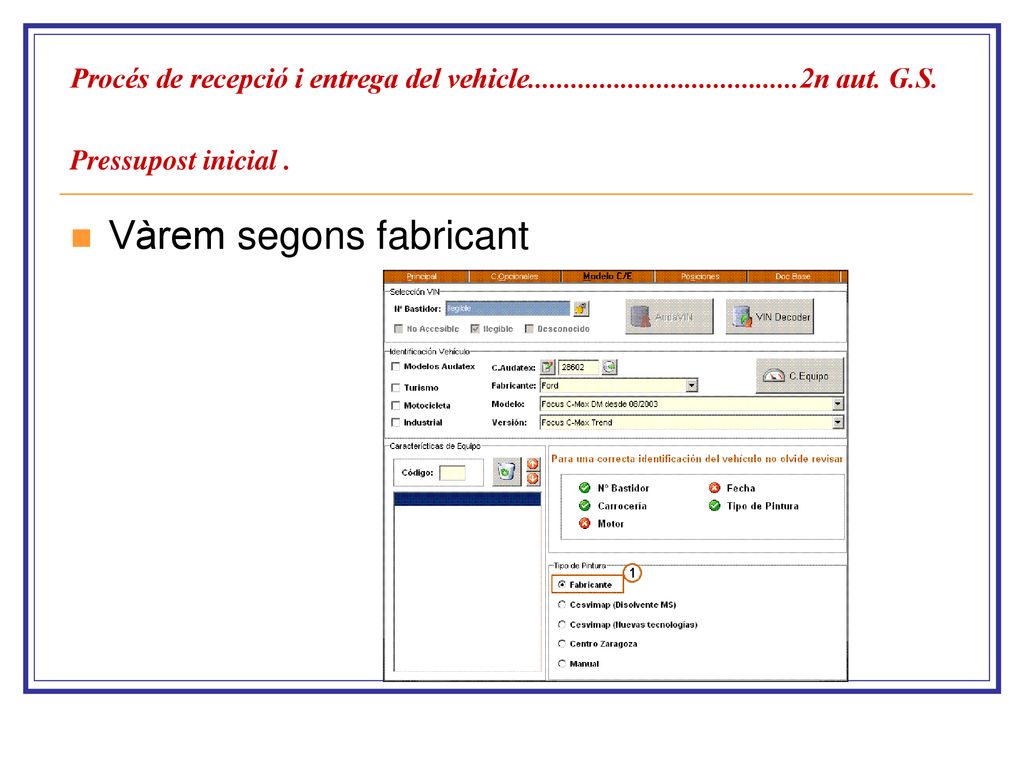

45 Vàrem segons fabricant
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Vàrem segons fabricant

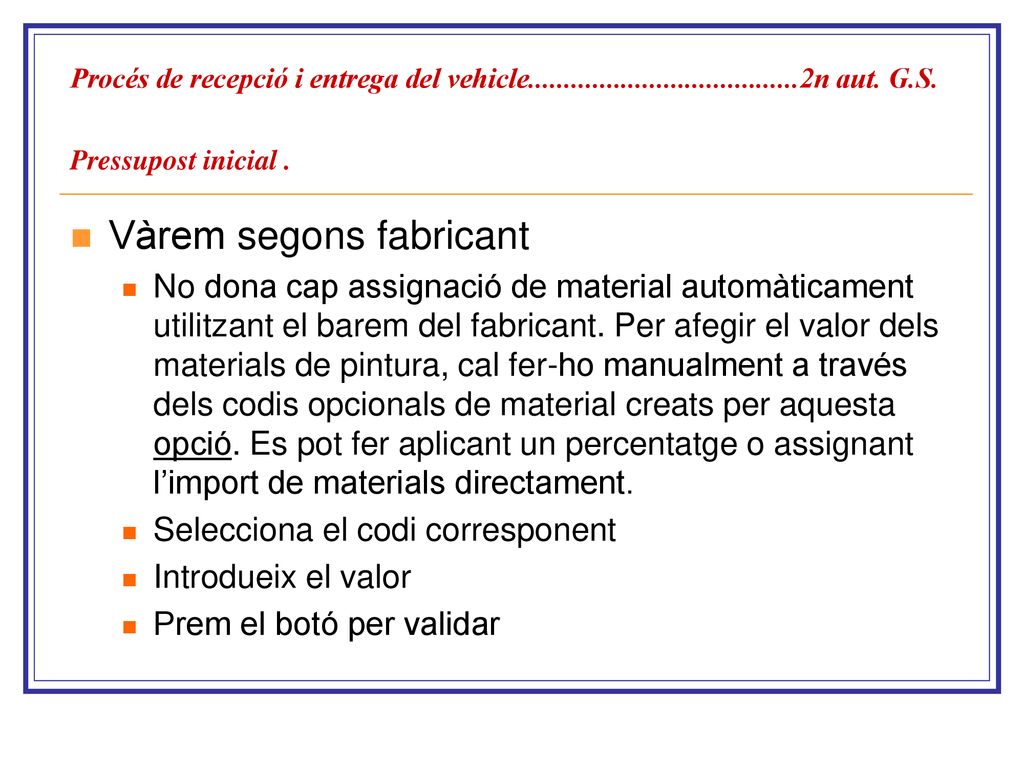

46 Vàrem segons fabricant

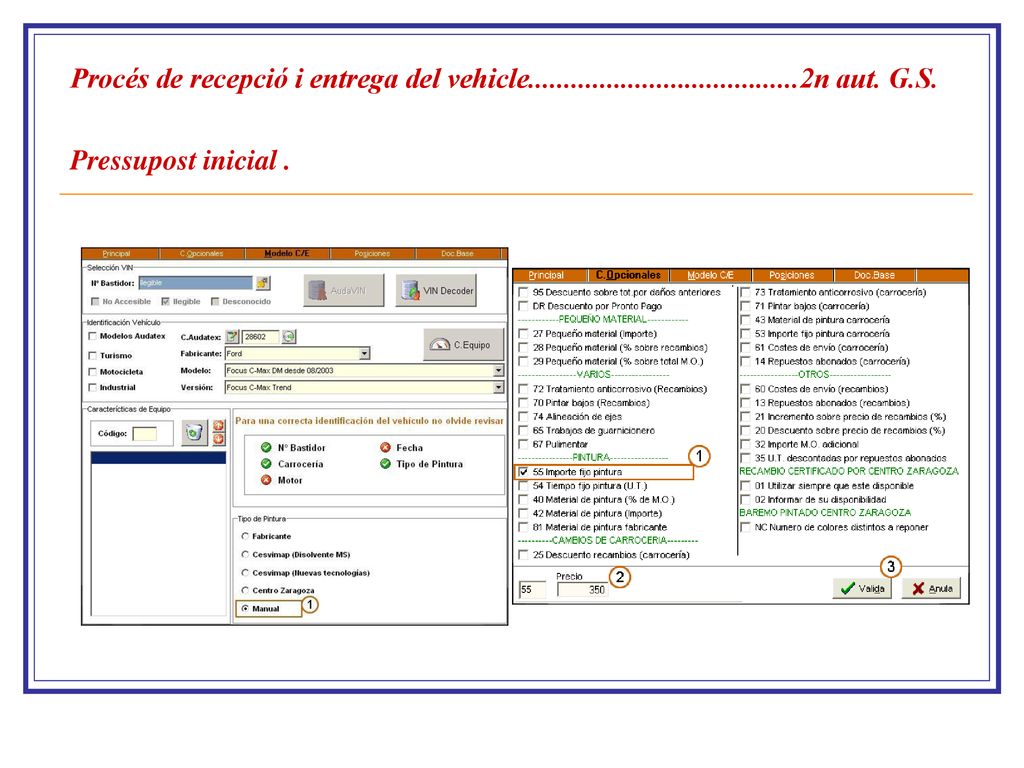

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Vàrem segons fabricant No dona cap assignació de material automàticament utilitzant el barem del fabricant. Per afegir el valor dels materials de pintura, cal fer-ho manualment a través dels codis opcionals de material creats per aquesta opció. Es pot fer aplicant un percentatge o assignant l’import de materials directament. Selecciona el codi corresponent Introdueix el valor Prem el botó per validar

47 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial .

48 Procés de recepció i entrega del vehicle. 2n aut. G. S

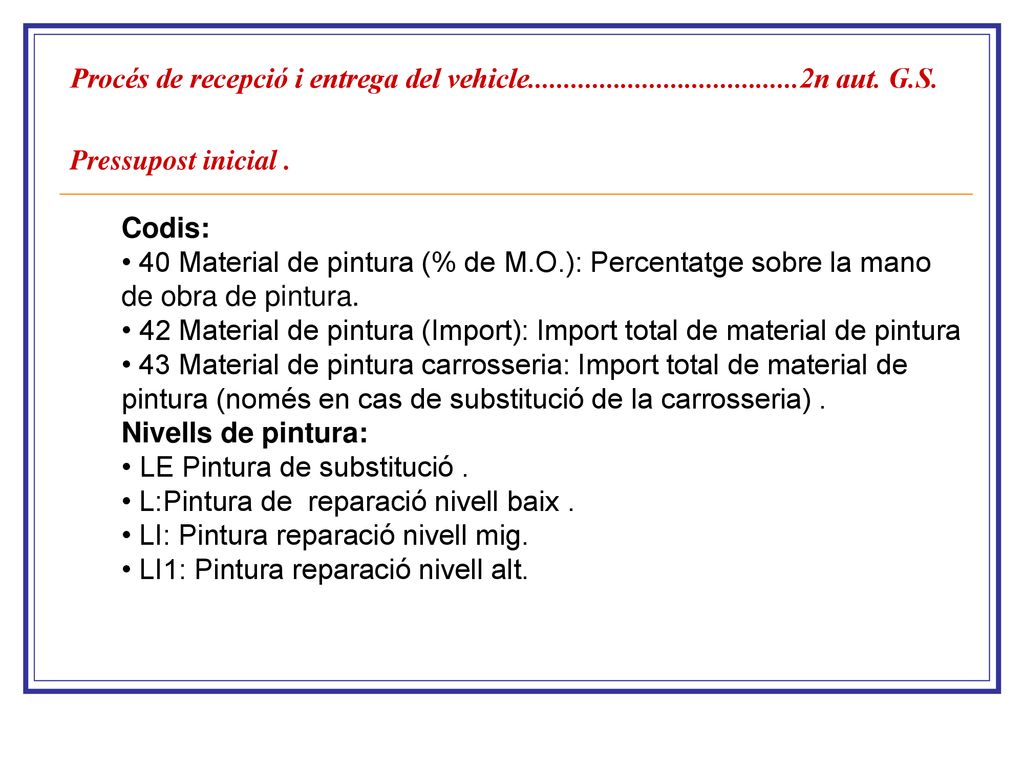

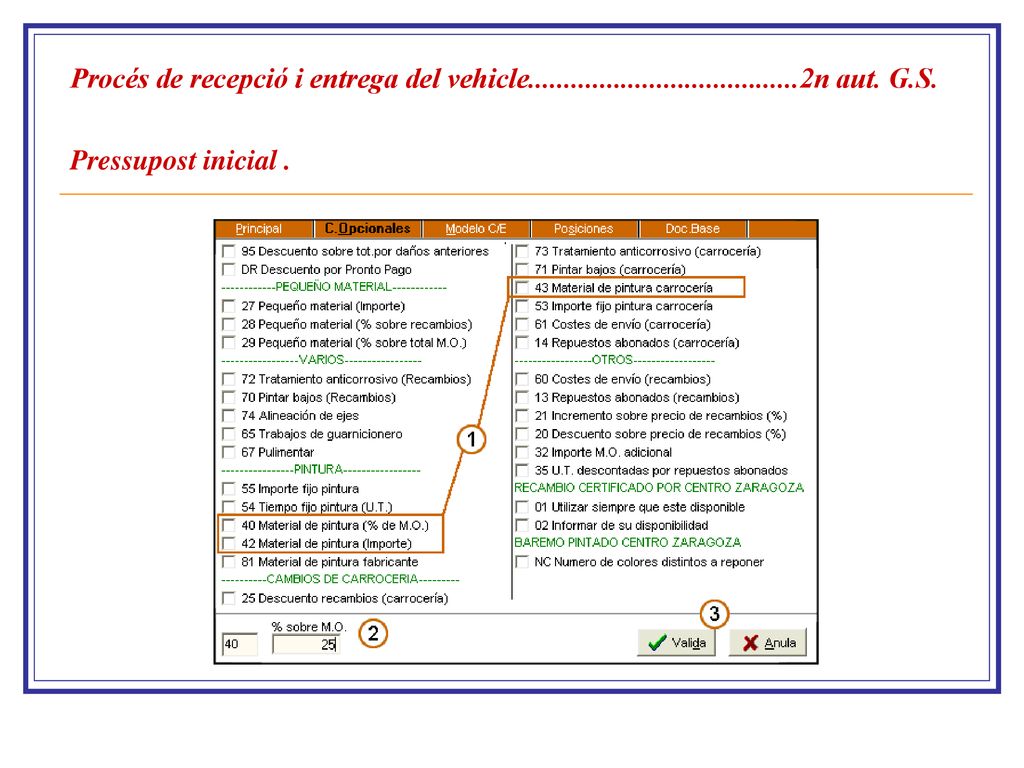

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Codis: • 40 Material de pintura (% de M.O.): Percentatge sobre la mano de obra de pintura. • 42 Material de pintura (Import): Import total de material de pintura • 43 Material de pintura carrosseria: Import total de material de pintura (només en cas de substitució de la carrosseria) . Nivells de pintura: • LE Pintura de substitució . • L:Pintura de reparació nivell baix . • LI: Pintura reparació nivell mig. • LI1: Pintura reparació nivell alt.

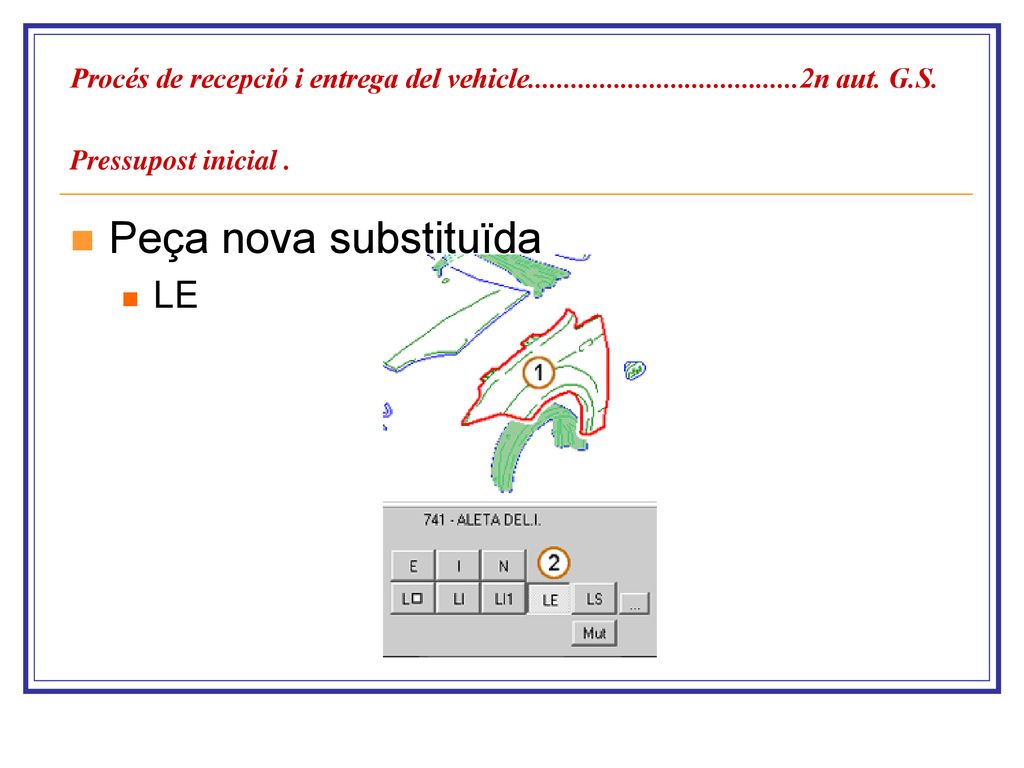

49 Peça nova substituïda LE
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Peça nova substituïda LE

50 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial .

51 Valorar la pintura d’una o varies peces de forma manual

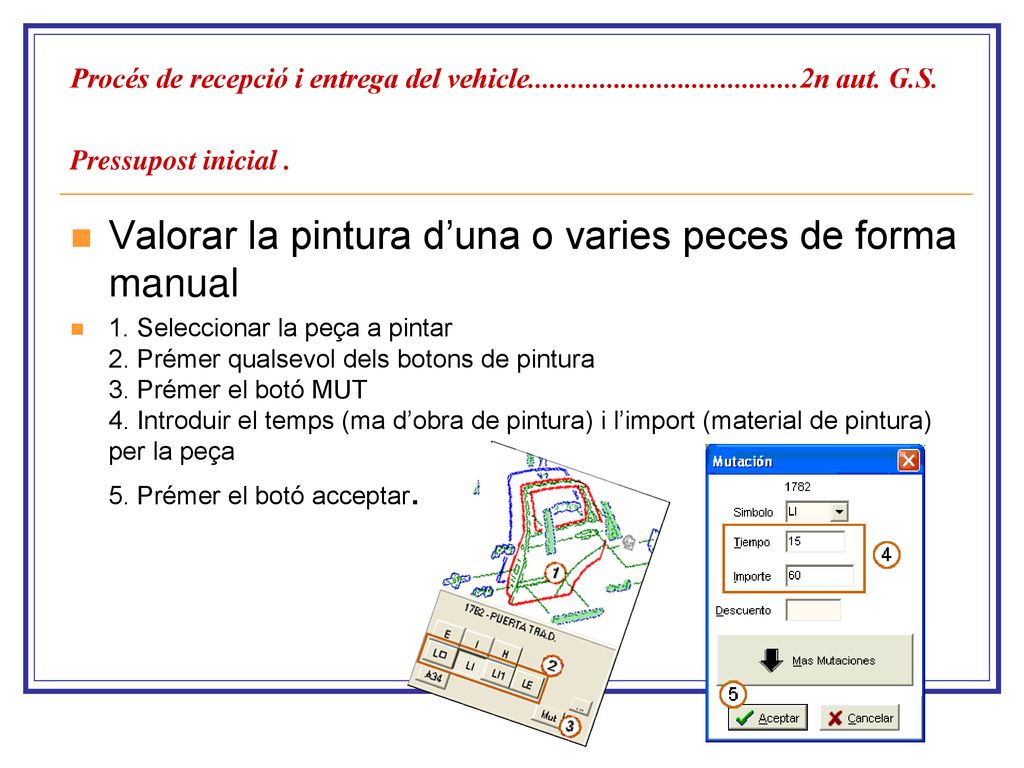

Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Valorar la pintura d’una o varies peces de forma manual 1. Seleccionar la peça a pintar 2. Prémer qualsevol dels botons de pintura 3. Prémer el botó MUT 4. Introduir el temps (ma d’obra de pintura) i l’import (material de pintura) per la peça 5. Prémer el botó acceptar.

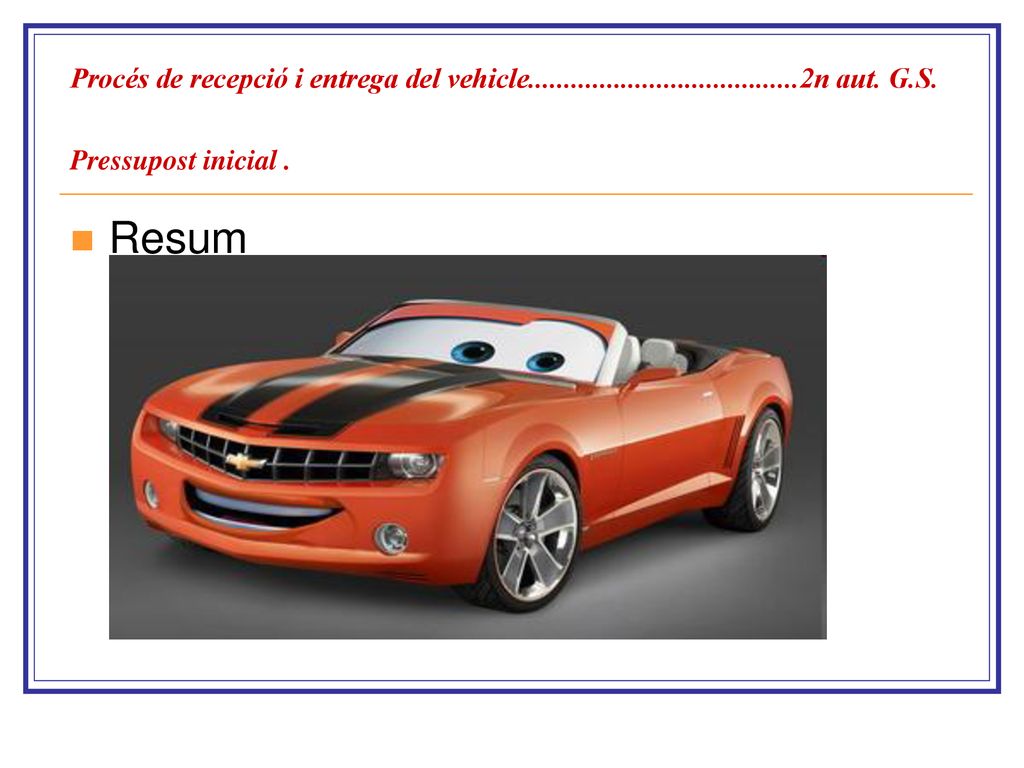

52 Resum resum audatex.xls
Procés de recepció i entrega del vehicle n aut. G.S. Pressupost inicial . Resum resum audatex.xls

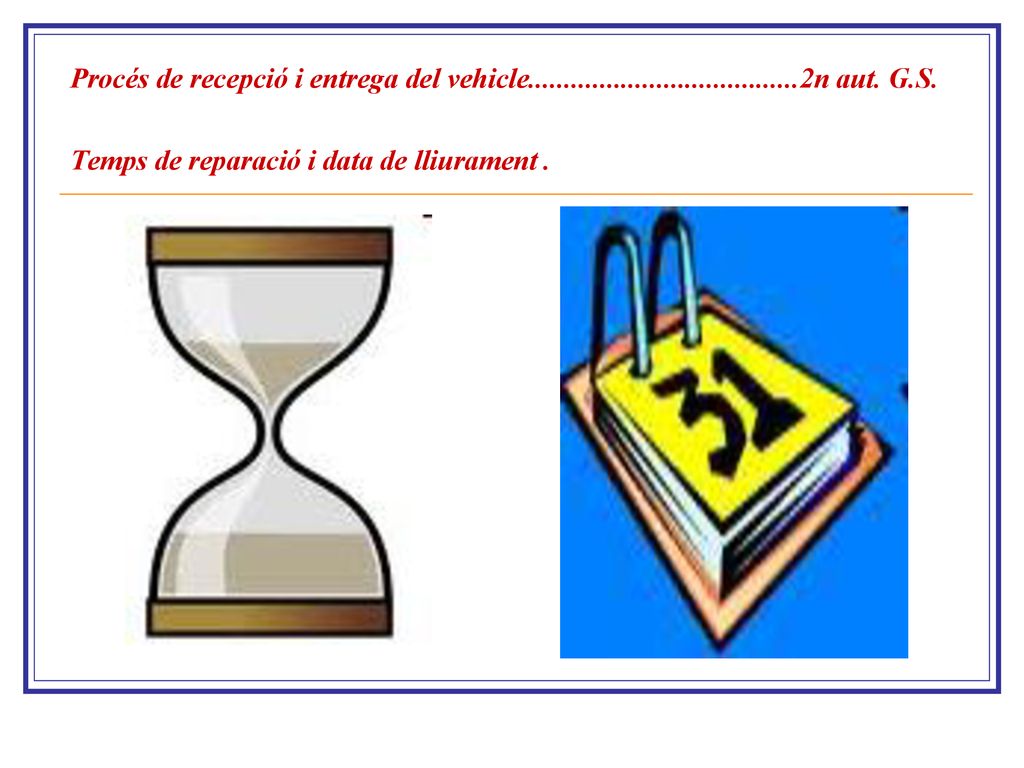

53 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Temps de reparació i data de lliurament .

54 Procés de recepció i entrega del vehicle. 2n aut. G. S
Procés de recepció i entrega del vehicle n aut. G.S. Verificació de l’acabat i neteja. .
