1 Código Sísmico de Costa Rica 2018
Ing. Miguel F. Cruz Azofeifa, Dr. Sc. Presidente Comisión Permanente Código Sísmico de Costa Rica

2

3

4

5

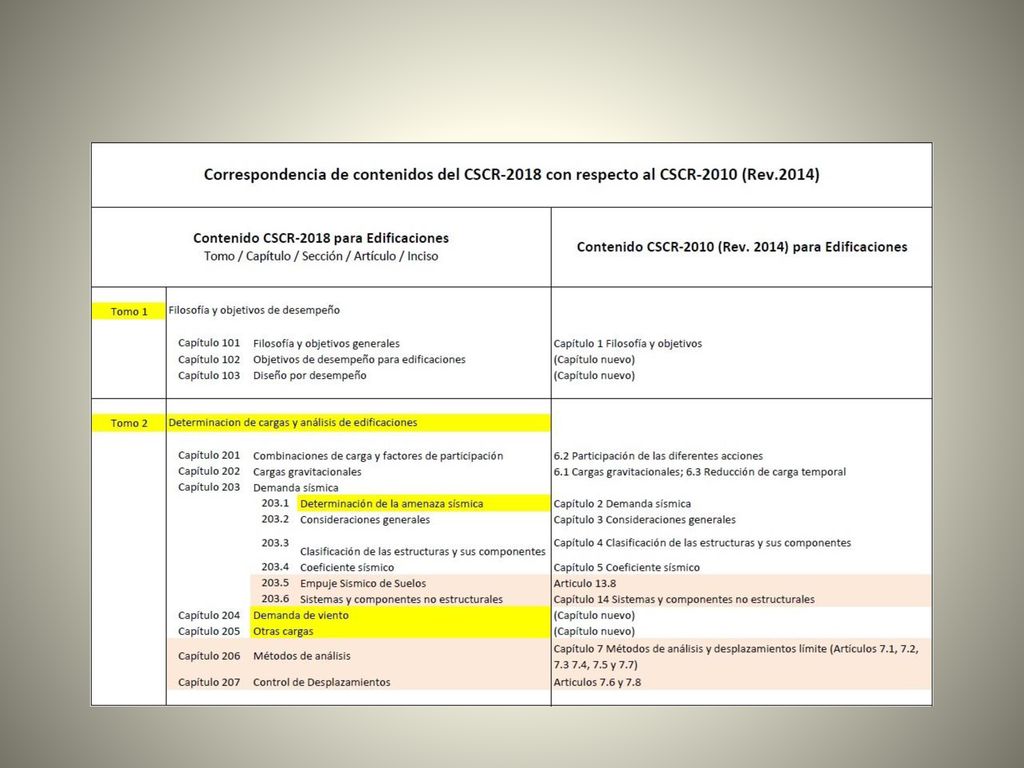

6 Nueva Numeración

7

8 Revisión General de Objetivos de Desempeño

9 203.3.1.2 Asignación de Objetivos de Desempeño A Las Edificaciones
 Grupo A. Edificaciones esenciales: sacudida sísmica sismo extremo y nivel de desempeño operativo. Grupo B. Edificaciones riesgosas: sacudida sísmica sismo extremo y nivel de desempeño de seguridad de vida, incluyendo la prevención de impactos ambientales que puedan tener consecuencias presentes o futuras en la población circunvecina. Grupo C. Edificaciones de ocupación especial: sacudida sísmica sismo fuerte y nivel de desempeño operativo. Grupo D. Edificaciones de ocupación normal: sacudida sísmica sismo fuerte y nivel de desempeño de seguridad de vida. Grupo E. Edificaciones misceláneas: sacudida sísmica sismo moderado y nivel de desempeño de seguridad de vida.

10 Nivel de sacudida sísmica Nivel de desempeño correspondiente
TABLA Niveles de sacudida sísmica y de desempeño para cada grupo de estructura. En adición a estudios más detallados que el profesional responsable del diseño considere oportuno efectuar para asegurar el cumplimiento de estos objetivos de desempeño, se deberán satisfacer los requisitos de la tabla para cada grupo de la tabla Grupo, según tabla Nivel de sacudida sísmica Nivel de desempeño correspondiente A. Esencial Extremo Operativo B. Riesgosa Seguridad de vida C. Especial Fuerte D. Normal E. Miscelánea Moderado

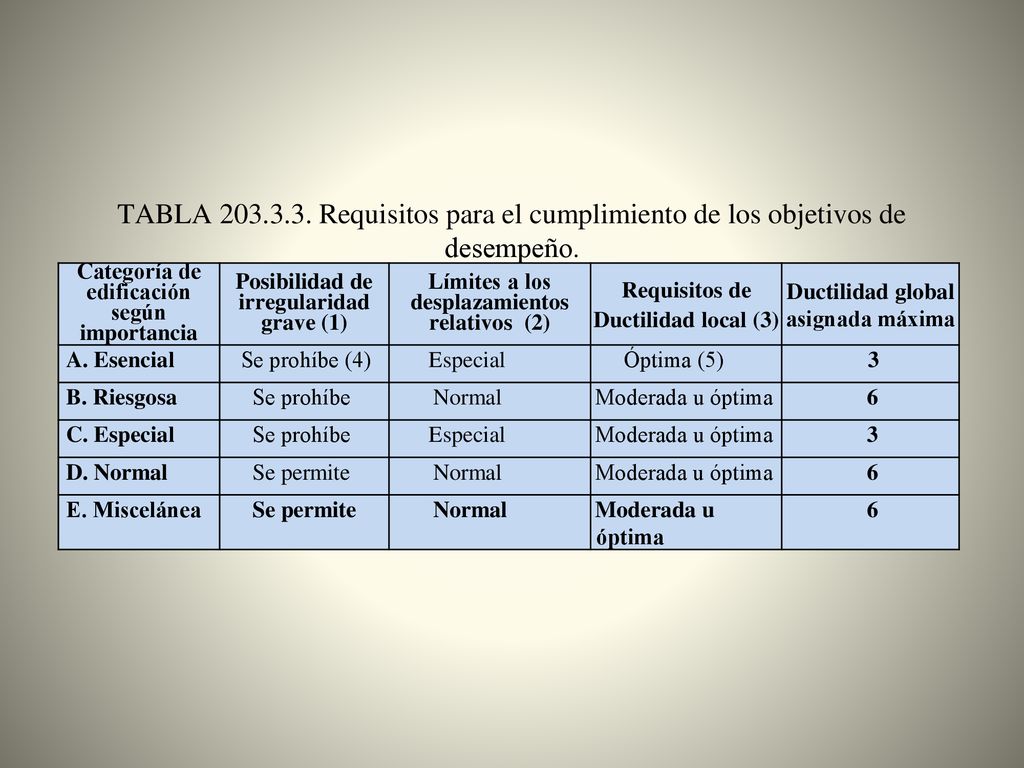

11 TABLA 203.3.3. Requisitos para el cumplimiento de los objetivos de desempeño.
Categoría de edificación según importancia Posibilidad de irregularidad grave (1) Límites a los desplazamientos relativos (2) Requisitos de Ductilidad local (3) Ductilidad global asignada máxima A. Esencial Se prohíbe (4) Especial Óptima (5) 3 B. Riesgosa Se prohíbe Normal Moderada u óptima 6 C. Especial D. Normal Se permite E. Miscelánea

12 Sobreresistencia Todo sistema estructural posee una capacidad real sismorresistente que es mayor que la capacidad nominal sismorresistente, siendo la sobreresistencia, SR, la razón entre ambas capacidades. En la ecuación [ ], la sobreresistencia permite obtener un coeficiente sísmico, C, reducido por este factor para el cálculo del efecto de la carga sísmica S y de la resistencia requerida según se define en la sección

13 203.2.5 Consideraciones Sobre Diafragmas de Entrepiso
Debe procurarse que los entrepisos se comporten como diafragmas rígidos en su propio plano, capaces de distribuir las fuerzas sísmicas entre los sistemas sismorresistentes, de acuerdo con sus respectivas rigideces y capacidades. Los diafragmas de entrepiso deben ser diseñados para resistir la demanda sísmica proveniente de las fuerzas laterales y la torsión en planta, incrementados por su factor incremental, FI.

14 Nuevos Temas Código de Viento Aislamiento de Vibraciones
Disipación Suplementaria de Energía

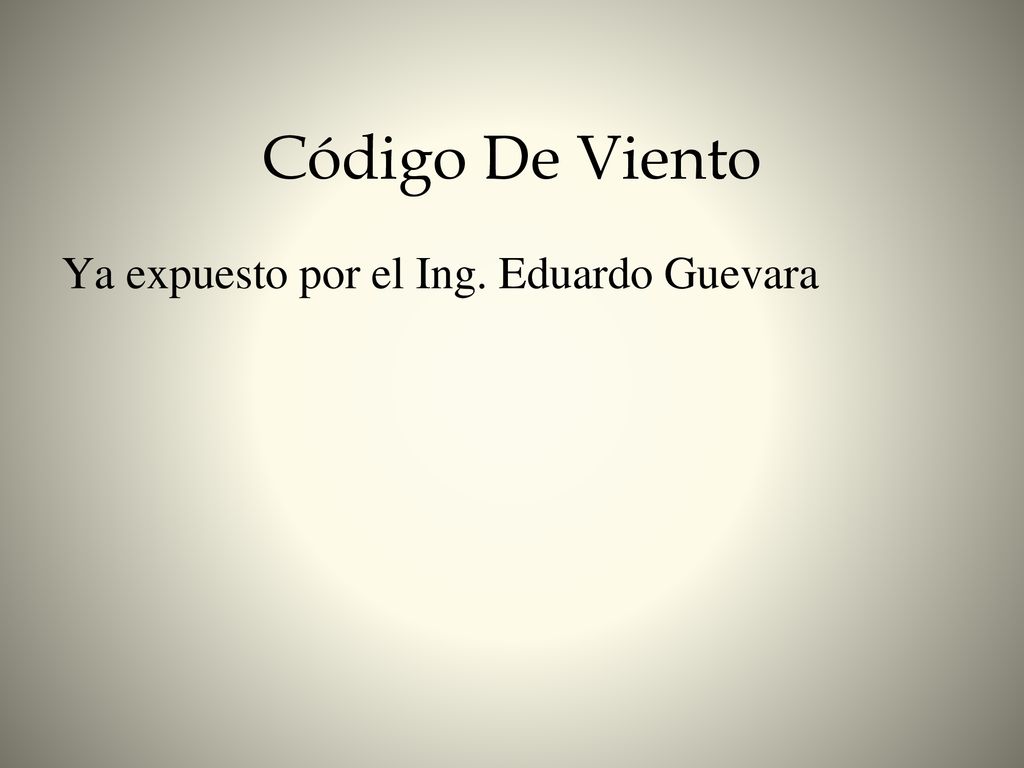

15 Código De Viento Ya expuesto por el Ing. Eduardo Guevara

16 Suplementaria de Energía Y Aislamiento Sísmico
Capítulo 404 Suplementaria de Energía Y Aislamiento Sísmico

17 404.1 Introducción 404.1.1 Alcance General
Este capítulo aplica únicamente para el diseño sismorresistente de los sistemas de protección pasivos identificados de manera general como: Disipación suplementaria de energía (DSE). Aislamiento sísmico.

18 Objetivos En el diseño de estructuras nuevas o en la rehabilitación de estructuras existentes, la incorporación de disipación suplementaria de energía y/o aislamiento sísmico debe mejorar el desempeño de la estructura ante cualquier nivel de demanda sísmica. Específicamente, debe considerar el cumplimiento de uno o varios de los siguientes objetivos: Minimizar la interrupción en el uso de las instalaciones. Reducir las deformaciones que puedan provocar daño en los componentes estructurales y no estructurales. Reducir la aceleración de respuesta para minimizar el daño al contenido de la estructura.

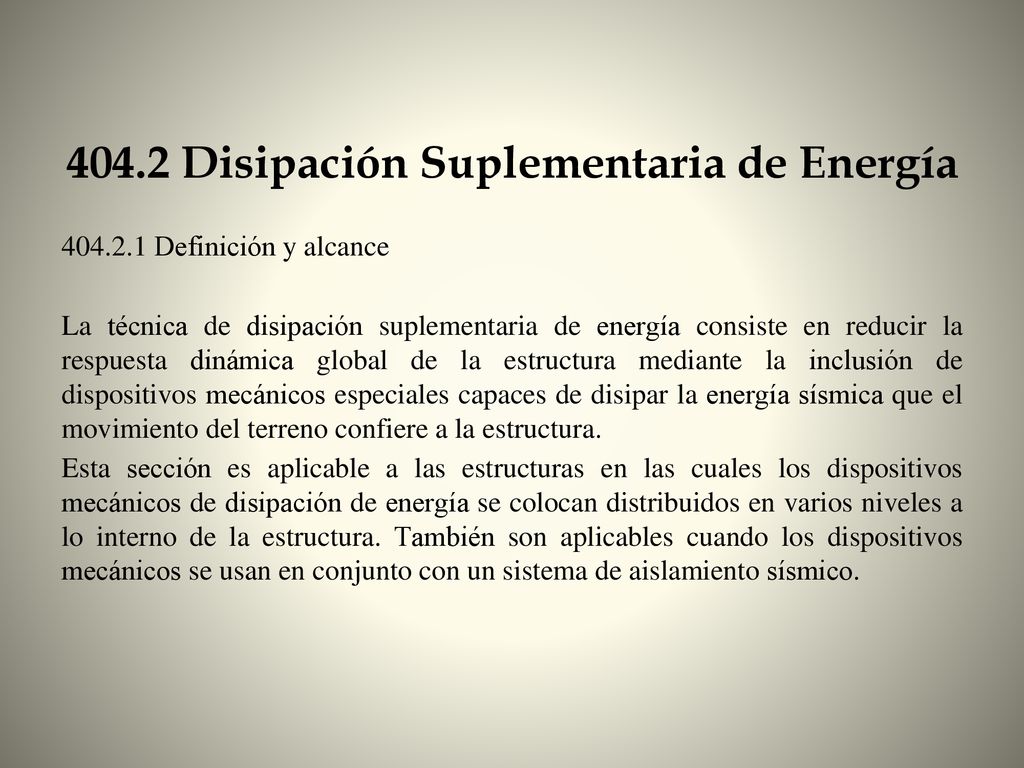

19 404.2 Disipación Suplementaria de Energía
Definición y alcance La técnica de disipación suplementaria de energía consiste en reducir la respuesta dinámica global de la estructura mediante la inclusión de dispositivos mecánicos especiales capaces de disipar la energía sísmica que el movimiento del terreno confiere a la estructura. Esta sección es aplicable a las estructuras en las cuales los dispositivos mecánicos de disipación de energía se colocan distribuidos en varios niveles a lo interno de la estructura. También son aplicables cuando los dispositivos mecánicos se usan en conjunto con un sistema de aislamiento sísmico.

20 Aislamiento Sísmico 404.3.1 Definición y alcance
La técnica de aislamiento sísmico consiste en desacoplar el movimiento de los puntos de apoyo de un edificio del movimiento del terreno circundante mediante la inclusión de dispositivos mecánicos especiales cuya rigidez lateral es mucho menor que la rigidez lateral de la estructura. El desempeño de las estructuras con aislamiento sísmico requiere de la creación de una discontinuidad a lo largo de toda la estructura que permita acomodar los amplios desplazamientos horizontales asociados a la respuesta del sistema. Esta discontinuidad horizontal divide la estructura en dos subcomponentes:

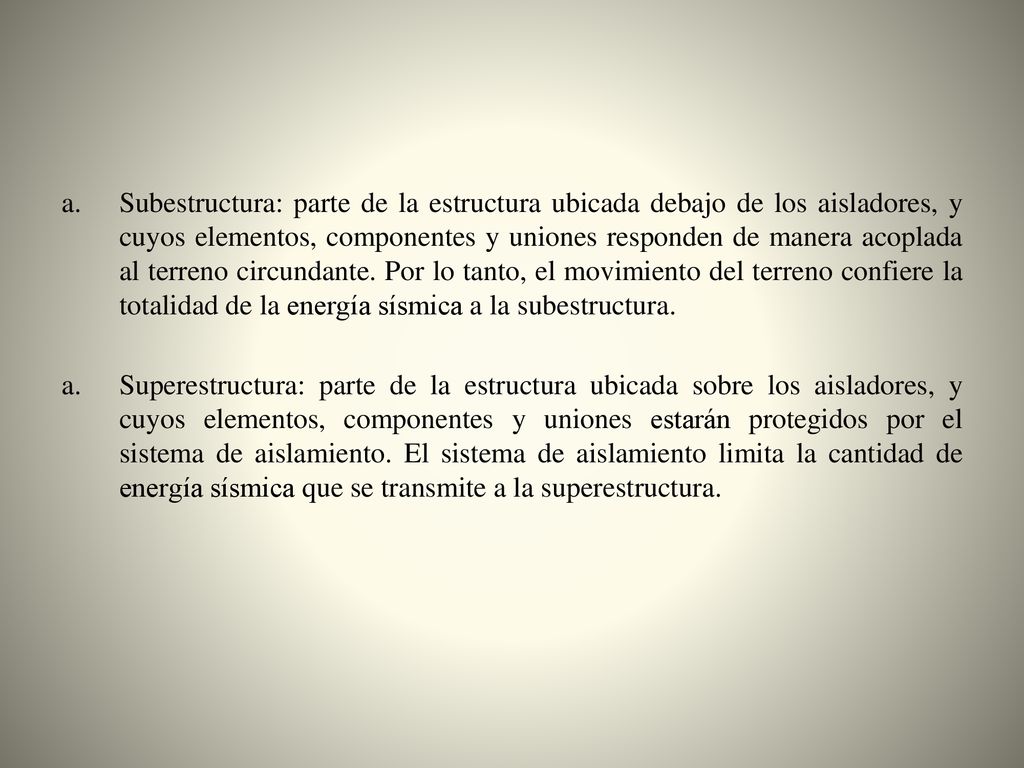

21 Subestructura: parte de la estructura ubicada debajo de los aisladores, y cuyos elementos, componentes y uniones responden de manera acoplada al terreno circundante. Por lo tanto, el movimiento del terreno confiere la totalidad de la energía sísmica a la subestructura. Superestructura: parte de la estructura ubicada sobre los aisladores, y cuyos elementos, componentes y uniones estarán protegidos por el sistema de aislamiento. El sistema de aislamiento limita la cantidad de energía sísmica que se transmite a la superestructura.

22 Nuevos Contenidos Ampliación de concepto de diafragma.
Uso de losas planas. Nueva definición de tipos de edificación.

23 Ampliación De Conceptos Diafragmas

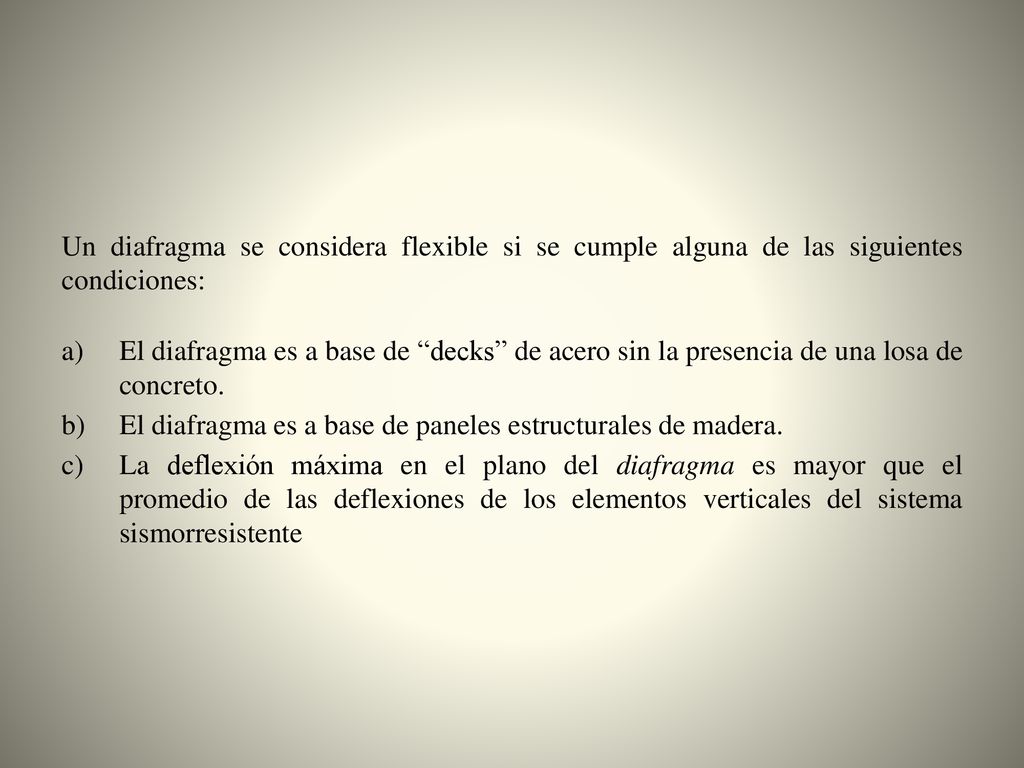

24 Un diafragma se considera flexible si se cumple alguna de las siguientes condiciones:
El diafragma es a base de “decks” de acero sin la presencia de una losa de concreto. El diafragma es a base de paneles estructurales de madera. La deflexión máxima en el plano del diafragma es mayor que el promedio de las deflexiones de los elementos verticales del sistema sismorresistente

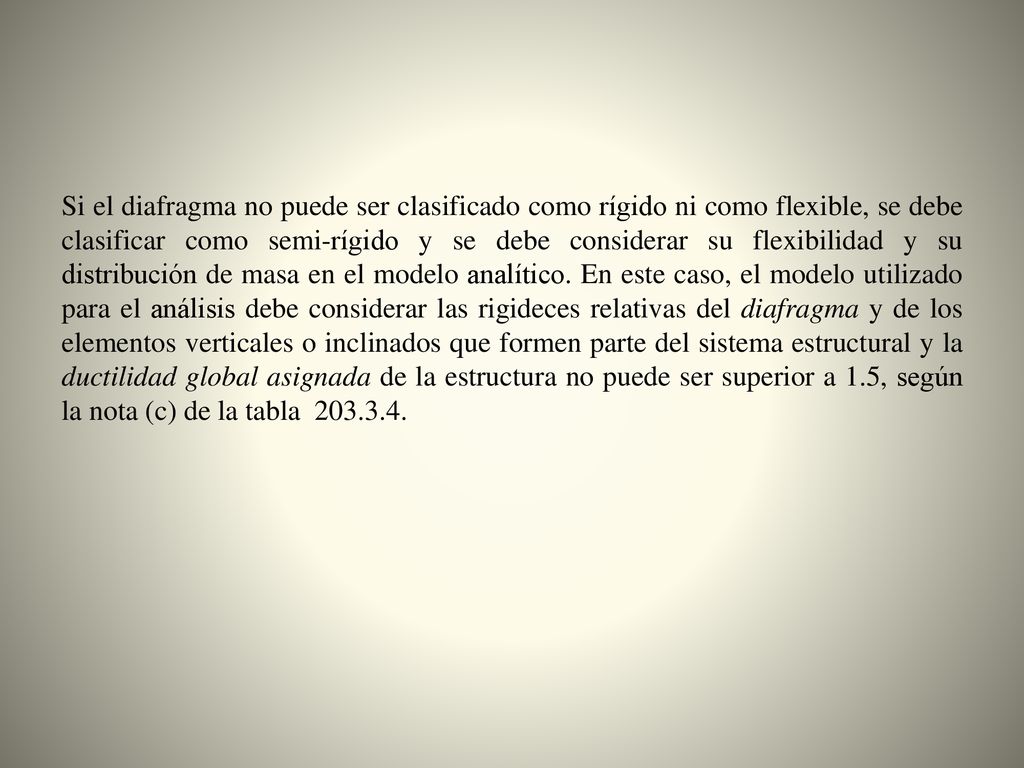

25 Si el diafragma no puede ser clasificado como rígido ni como flexible, se debe clasificar como semi-rígido y se debe considerar su flexibilidad y su distribución de masa en el modelo analítico. En este caso, el modelo utilizado para el análisis debe considerar las rigideces relativas del diafragma y de los elementos verticales o inclinados que formen parte del sistema estructural y la ductilidad global asignada de la estructura no puede ser superior a 1.5, según la nota (c) de la tabla

26 Uso De Losas Planas

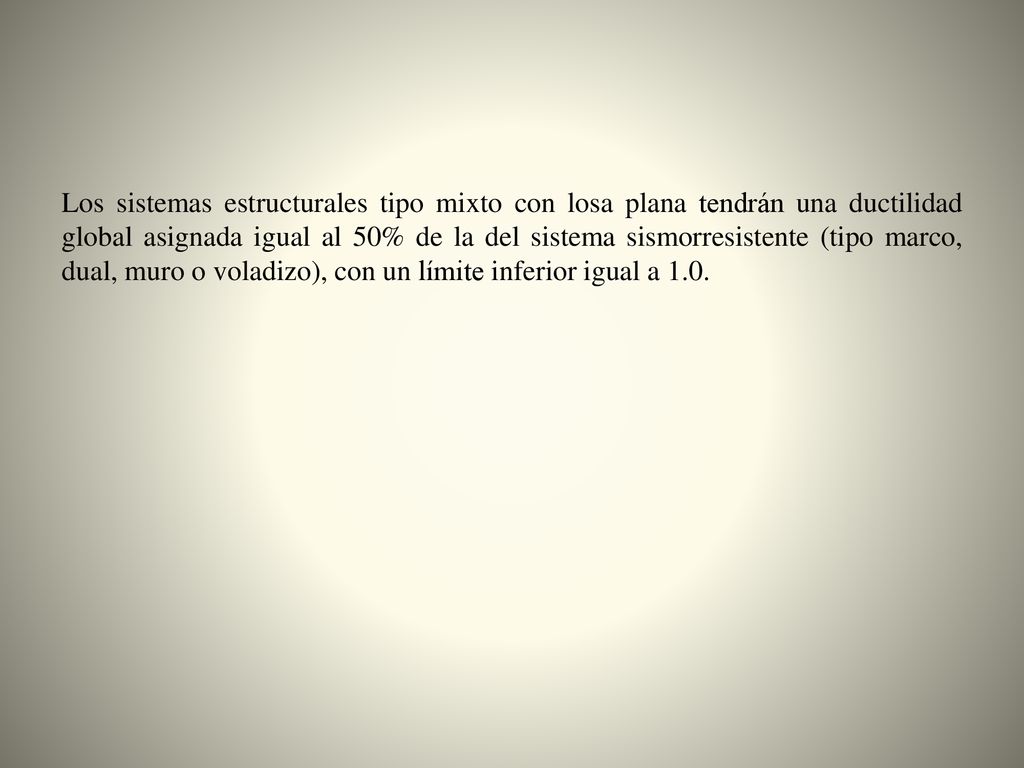

27 Los sistemas estructurales tipo mixto con losa plana tendrán una ductilidad global asignada igual al 50% de la del sistema sismorresistente (tipo marco, dual, muro o voladizo), con un límite inferior igual a 1.0.

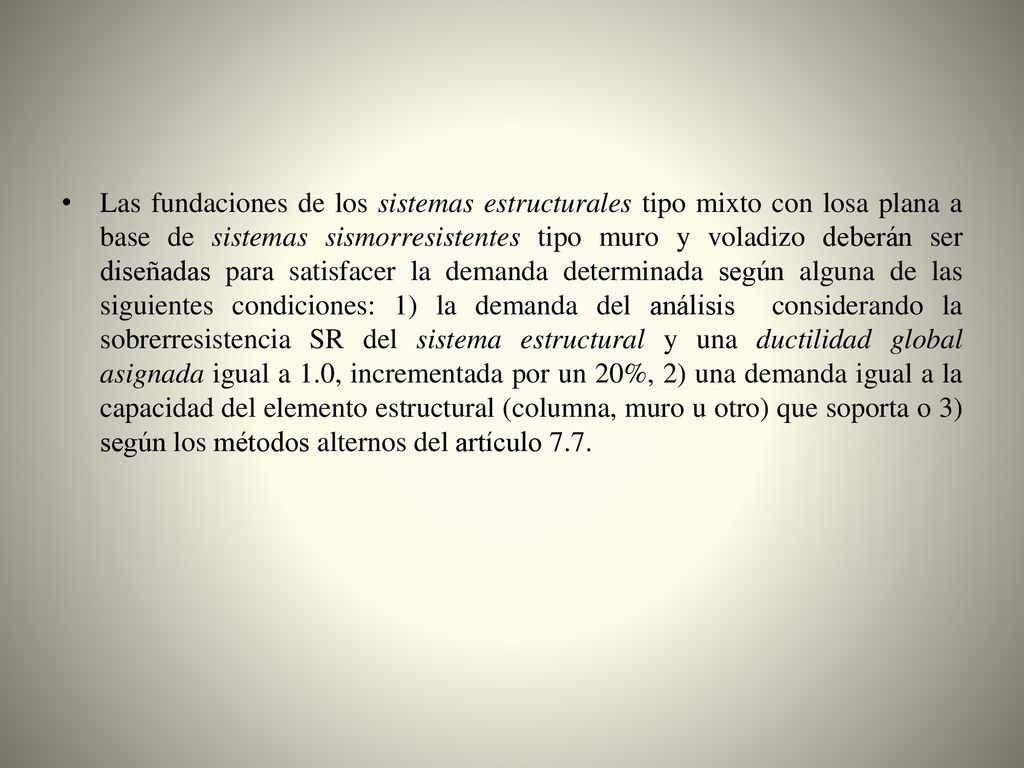

28 Las fundaciones de los sistemas estructurales tipo mixto con losa plana a base de sistemas sismorresistentes tipo muro y voladizo deberán ser diseñadas para satisfacer la demanda determinada según alguna de las siguientes condiciones: 1) la demanda del análisis considerando la sobrerresistencia SR del sistema estructural y una ductilidad global asignada igual a 1.0, incrementada por un 20%, 2) una demanda igual a la capacidad del elemento estructural (columna, muro u otro) que soporta o 3) según los métodos alternos del artículo 7.7.

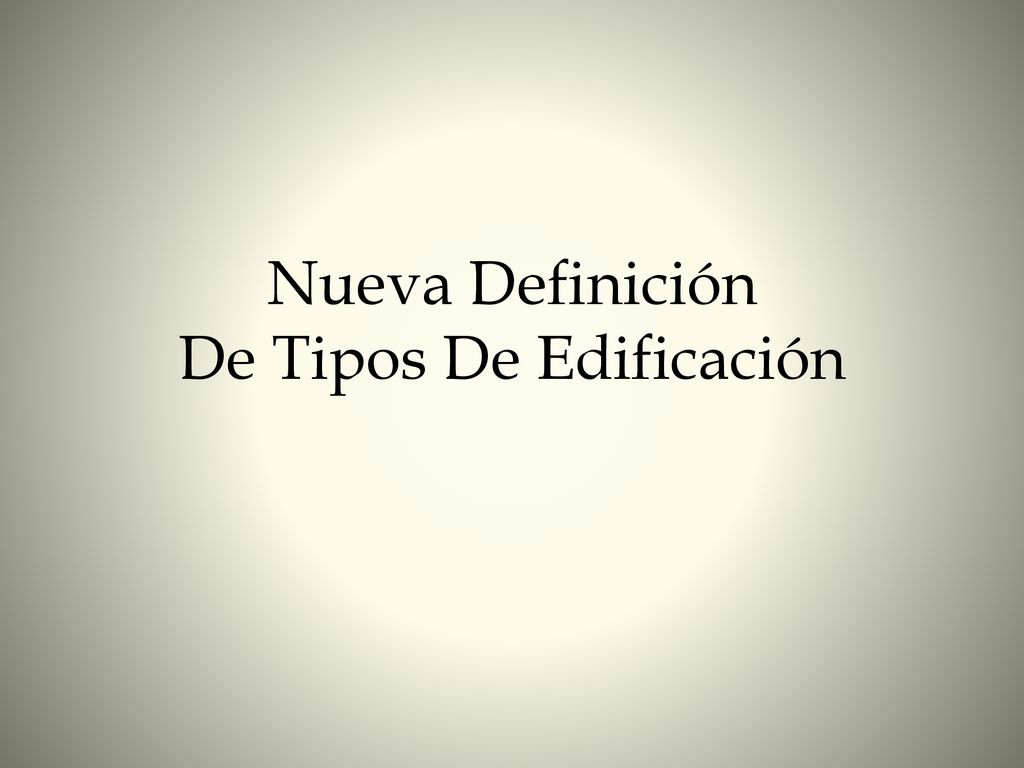

29 Nueva Definición De Tipos De Edificación

30 Tipo Muro Aquellas edificaciones que resisten las fuerzas sísmicas por medio de sistemas sismorresistentes constituidos por: a) marcos arriostrados de concreto reforzado, acero o madera, b) muros de concreto, mampostería reforzada, acero o madera, o c) la combinación de sistemas sismorresistentes descritos en a) y b), comportándose de manera independiente o combinada. Deberá tener algún tipo de acople entre sus elementos, de tal manera que la resistencia a solicitaciones laterales sea aportada no solo por la fundación (en cuyo caso se clasificaría como tipo voladizo), sino por estos acoples en otras zonas de la misma. Para efecto de esta clasificación, no se considerarán las losas planas como acoples de la estructura.

31 203.3.2.6 Tipo Mixto Con Losa Plana
 Se incluyen en este tipo aquellas edificaciones que resisten las fuerzas sísmicas por medio de sistemas sismorresistentes tipo marco, dual, muro o voladizo definidos anteriormente pero que están en presencia de losas planas dentro de la edificación.

32

33 Revisión De Irregularidades

34 203.3.4.2 Regularidad En Planta Edificio es regular en planta cuando:
Ofrece resistencia ante solicitaciones laterales en al menos dos ejes diferentes en cada dirección ortogonal. En todos los pisos la deriva máxima en un extremo del edificio es menor que veces la deriva promedio de los dos extremos del edificio. El edificio cuenta con diafragmas de piso rígidos o semi-rígidos. La proyección, en un plano horizontal, de los centros de masa de todos los niveles está circunscrita por un rectángulo de dimensiones iguales al 10% de las máximas dimensiones del edificio en cada dirección ortogonal.

35 Irregularidad Grave Cuando presenten cualesquiera de las siguientes condiciones: Cuando en algún piso, la deriva máxima en el extremo del edificio es mayor que 1.60 veces la deriva promedio de los dos extremos del edificio. Cuando la rigidez lateral de un piso cualquiera es menor que el 60% de la rigidez del piso inmediatamente superior o su capacidad en cortante es menor que el 80% de la capacidad del piso superior.

36

37 Revisión De Capítulos (ahora…)
Concreto: Losas planas Elementos de borde Revisión de cortante Mampostería: Cargas en el plano Cargas fuera del plano Cimentaciones: Coordinación con CCCR Madera Acero

38 Temas Que Quedan Para Revisión
Otras estructuras: Torres Tanques Obras sanitarias Puentes: en revisión

39 Tiempo De Entrega
