1 Diseño estructural GENERALIDADES CLASIFICACION DE ELEMENTOS ESTRUCTURALES NOMENCLATURA Y CODIFICACIÓN PREDIMENSIONADO DE ELEMENTOS DEFINICION Y CLASIFICACION Y ANALISIS DE CARGAS AMPLIFICACIÓN DE CARGAS (MAYORACIÓN) ALGORITMOS Y PROCEDIMIENTOS 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

2 Diseño estructural Es un proceso creativo mediante el cual se le da forma a un sistema estructural para que cumpla una función determinada con un grado de seguridad razonable y que en condiciones normales de servicio tenga un comportamiento adecuado. Es importante considerar ciertas restricciones y limitaciones globales en cuanto al costo y tiempo de ejecución así como de satisfacer determinadas exigencias estéticas del proyecto. Entonces, la solución al problema de diseño no puede obtenerse mediante un proceso matemático rígido, donde se aplique rutinariamente un determinado conjunto de reglas y fórmulas. En esta etapa de estructuración se seleccionan los materiales que van a constituir la estructura, se define el sistema estructural principal y el arreglo y dimensiones preliminares de los elementos estructurales mas comunes. El objetivo debe ser el de adoptar la solución optima dentro de un conjunto de posibles opciones de estructuración. Es por esto que en muchos casos se opta por el hormigón armado como estructura resistente principal, el hormigón tiene propiedades como ser, capacidad de adoptar las formas mas variadas, buena resistencia a la compresión y una excelente durabilidad. 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

3 Diseño estructural ELEMENTOS ESTRUCTURALES LOSAS: Elementos superficiales. Por sobre el espesor prevalecen sus dimensiones restantes Clasificación según su DESCARGA Unidireccional: Descarga a dos de sus cuatro lados Bidireccional: Descarga a sus cuatro lados VIGAS: Elementos lineales. Prevalece su longitud por sobre su sección. Su desarrollo es por lo general horizontal. Clasificación según su forma seccional. RECTANGULARES PLACAS TIPO “ T ” PLACAS TIPO ” L ” COLUMNAS: Elementos lineales. Prevalece su altura por sobre su sección. Su desarrollo es por lo general vertical. Clasificación según su ubicación en planta estructural INTERNAS DE BORDE DE ESQUINA 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

4 Nomenclatura estructural 15 cm L 001 V 001 (20 x 40) V 002 (20 x 40) V 003 (20 x 40) V 004 (20 x 40) C002 (20 x 40) C001 (20 x 40) C003 (20 x 40) C004 (20 x 40) Estructura S/ Planta baja 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

5 Plano Estructural 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

6 Dimensiones de Elementos Determinación de Espesores mínimos 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

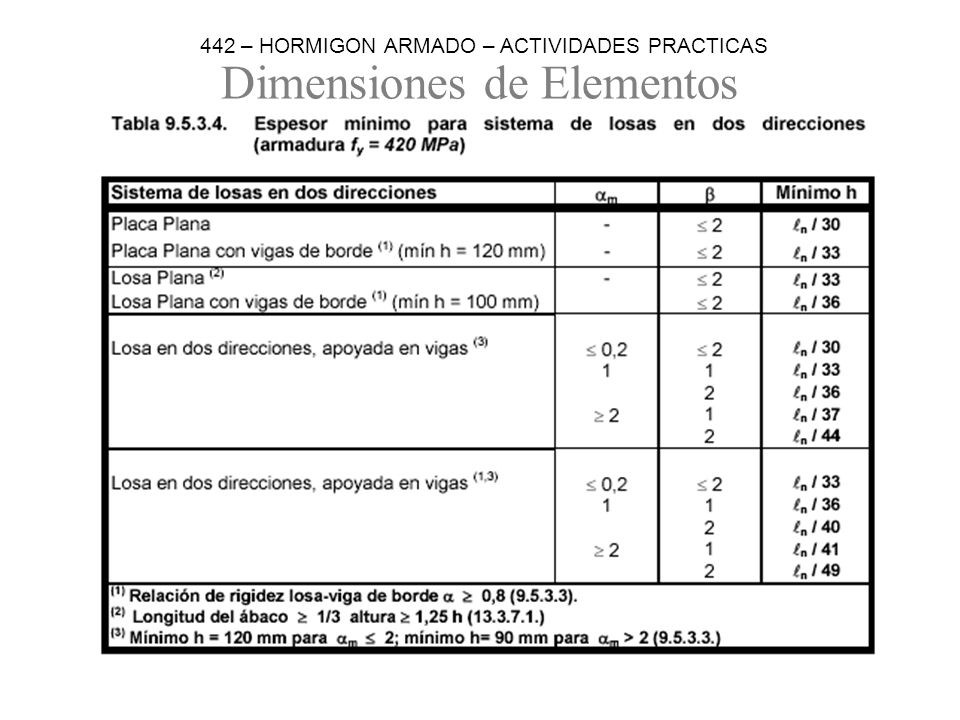

7 Dimensiones de Elementos 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

8 Deformaciones Admisibles 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

9 Acciones Externas Texto extraído del cirsoc 101- Capitulo 2 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

10 Clasificación de Cargas 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

11 Análisis de Acciones Exteriores Análisis de Cargas  Esp.Carga piso granítico22, KN/m3 0,025 m0,55 KN/m2 mortero de asiento19, KN/m3 0,025 m0,48 KN/m2 contrapiso18, KN/m3 0,05 m0,90 KN/m2 losa de H° A°25, KN/m3 0,15 m3,75 KN/m2 cielorraso19, KN/m3 0,015 m0,29 KN/m2 Carga permanente D:5,96 KN/m2 sobrecarga oficina L:2,50 KN/m2 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

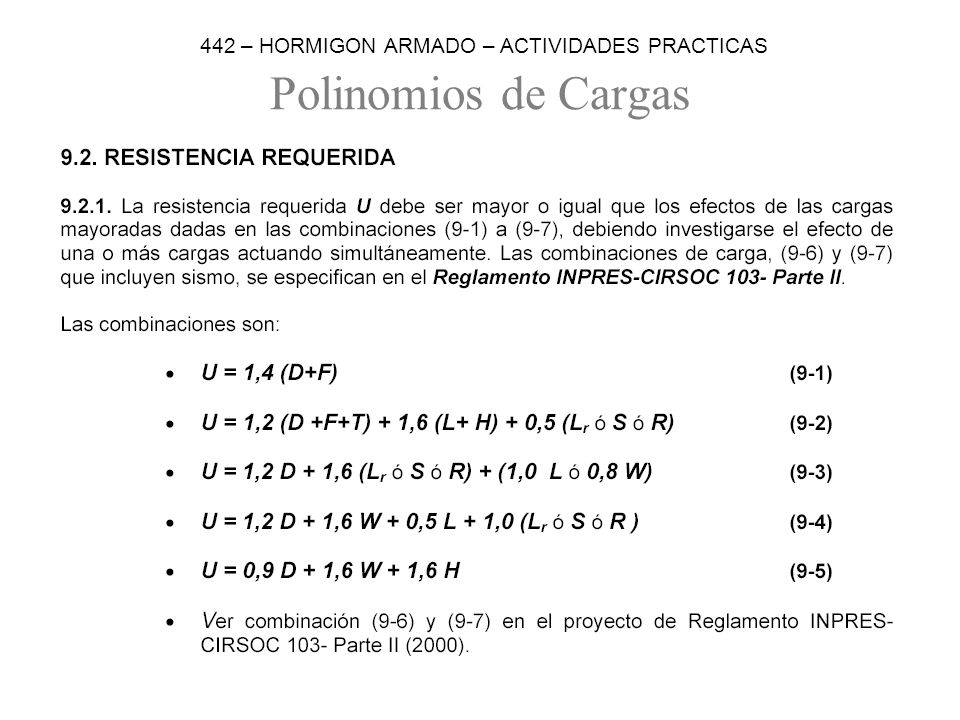

12 Polinomios de Cargas 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS

13 Diseño estructural Análisis de plantas arquitectónicas. Reconocimiento de opciones estructurales. Posicionamiento en planta de elementos verticales. Discretización de elementos de entrepiso. Configuración de los elementos de entrepiso mediante bordes estructurales. Definición de la geometría y dimensiones de cada uno de los elementos. elaboración de nomenclatura según especificaciones de cátedra. Análisis de Cargas completo. 442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS
