INGENIERÍA ANTISÍSMICA
UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA CIVIL DEPARTAMENTO ACADÉMICO DE ESTRUCTURAS INGENIERÍA ANTISÍSMICA Profesor: Dr. Ing. SALINAS BASUALDO, Rafael Integrantes: CANO POVIS, Carlos Jesús E G DE LA TORRE TELLO, Roberto V I RAMOS VILLASANA, Evelyn S G VELIZ SUAREZ, Paulo P C I
2
UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA CIVIL DEPARTAMENTO ACADÉMICO DE ESTRUCTURAS TRABAJO DOMICILIARIO Nº1 EDIFICIOS Y SISTEMAS RESISTENTES A CARGAS LATERALES
3
I. DESCRIPCIÓN DE LA EDIFICACIÓN
Edificación de 5 pisos con una altura total de m, área techada de m2 por piso y 1400 m2 en todo el edificio. La edificación tiene una antigüedad de 33 años, fue construido entre y 1982. El edificio se ubica en el distrito de Breña en Lima. Es parte de un conjunto multifamiliar constituido por 16 departamentos, 8 departamentos de un piso y 8 dúplex
4
I. DESCRIPCIÓN DE LA EDIFICACIÓN
El edificio presenta un sistema dual (pórtico y muros portantes) en ambas direcciones. La edificación está constituido mayormente ladrillos y concreto armado. Según el Reglamento Nacional de edificaciones está considerada como una “Edificación Común” (Categoría C) Es irregular ya que presenta discontinuidades significativas verticales en su configuración resistente a carga laterales.
5

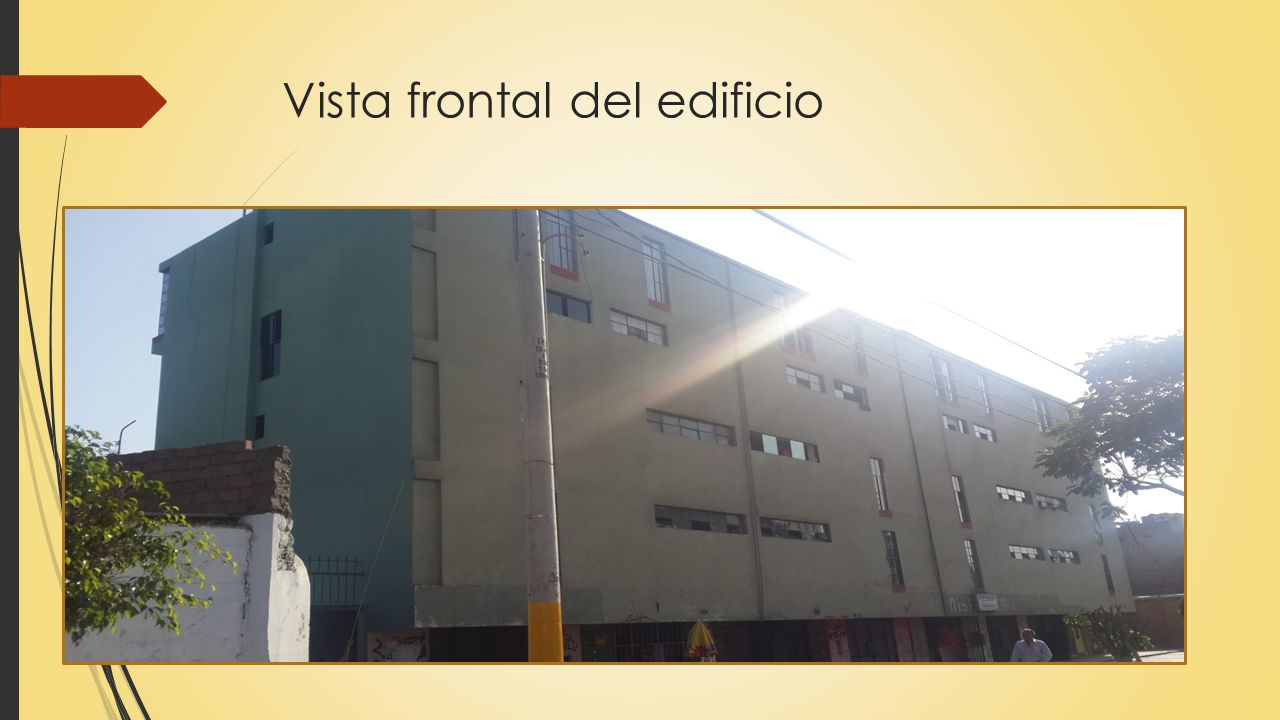

Vista frontal del edificio
6

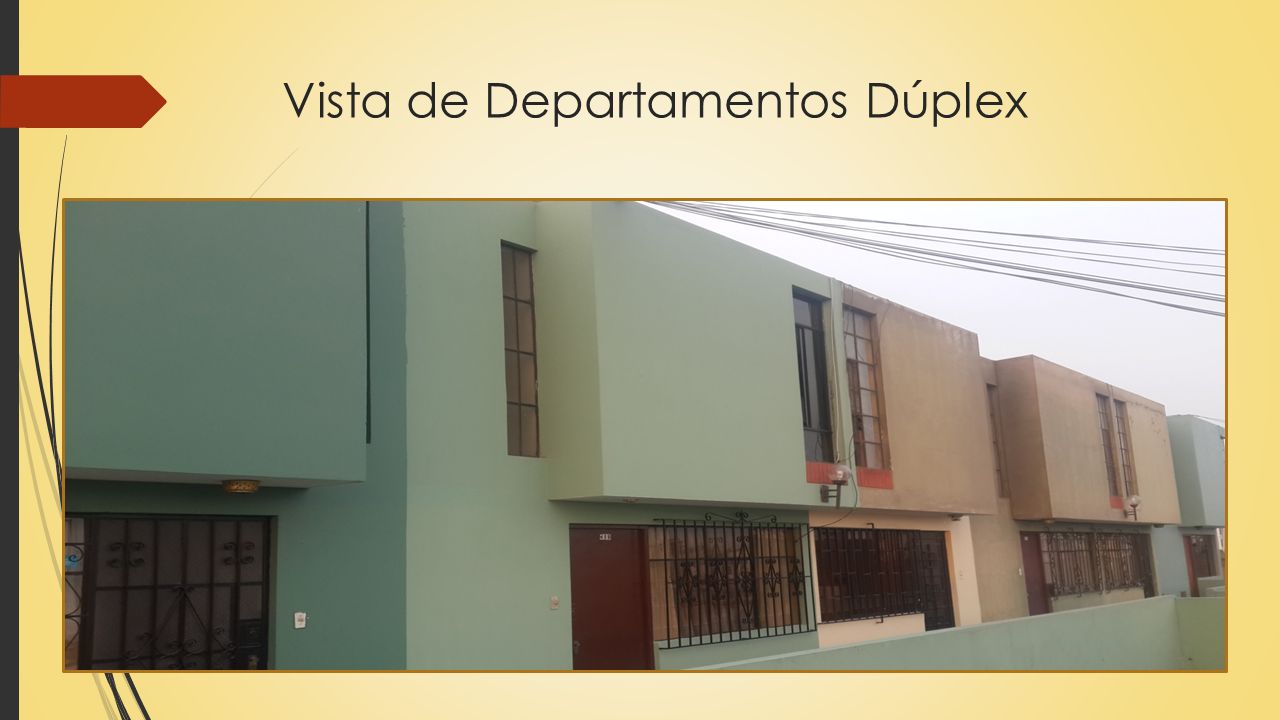

Vista de Departamentos Dúplex
7
II. MATERIALES EMPLEADOS

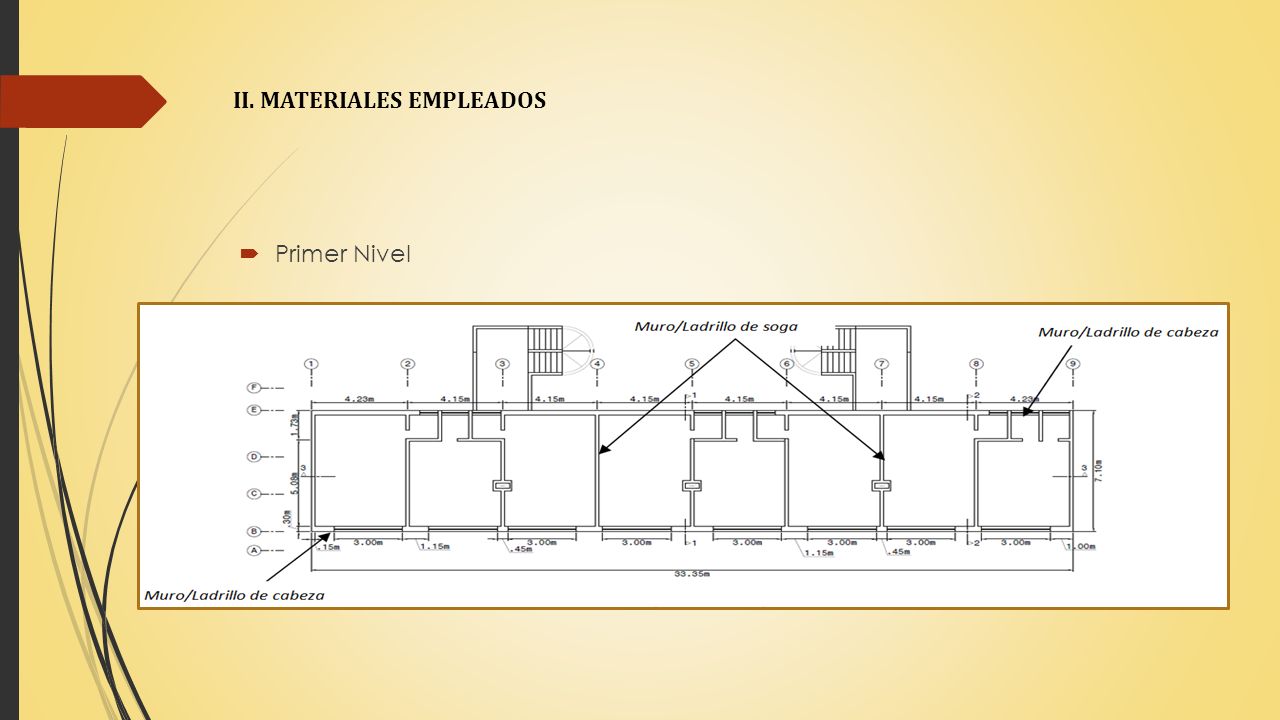

Primer Nivel
8
II. MATERIALES EMPLEADOS

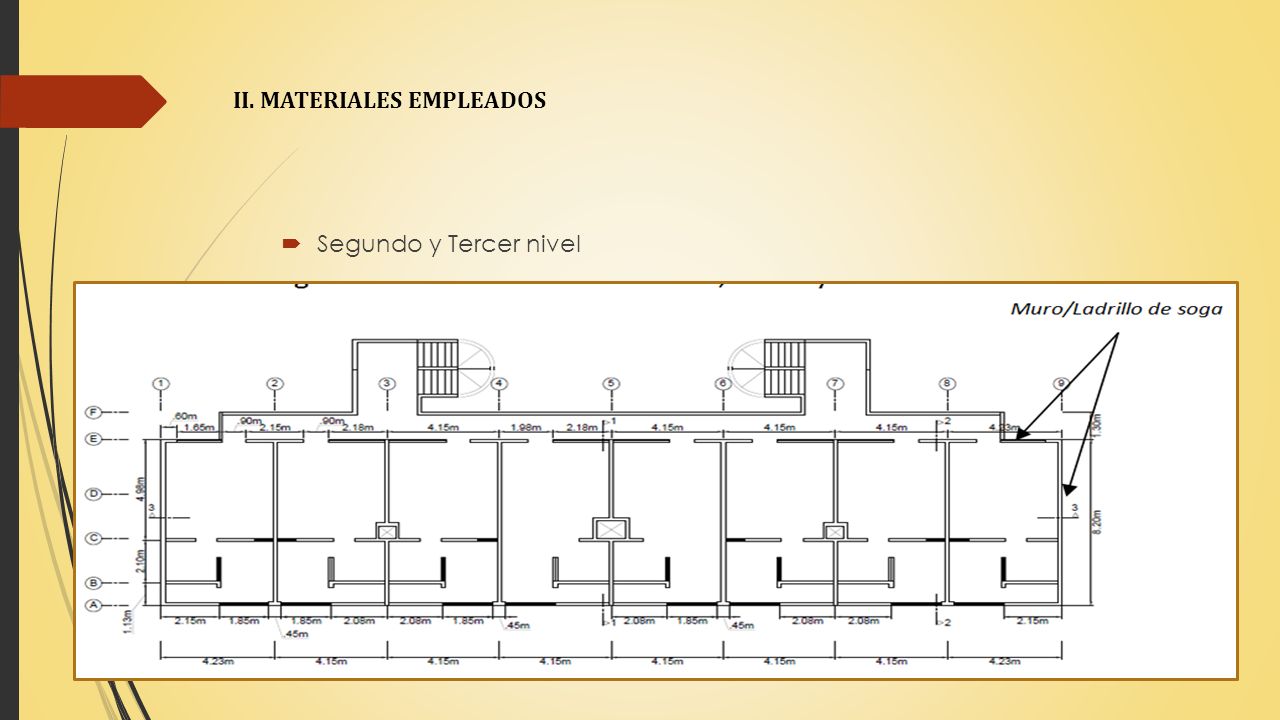

Segundo y Tercer nivel
9
II. MATERIALES EMPLEADOS
Cuarto y Quinto Nivel
10
II. MATERIALES EMPLEADOS

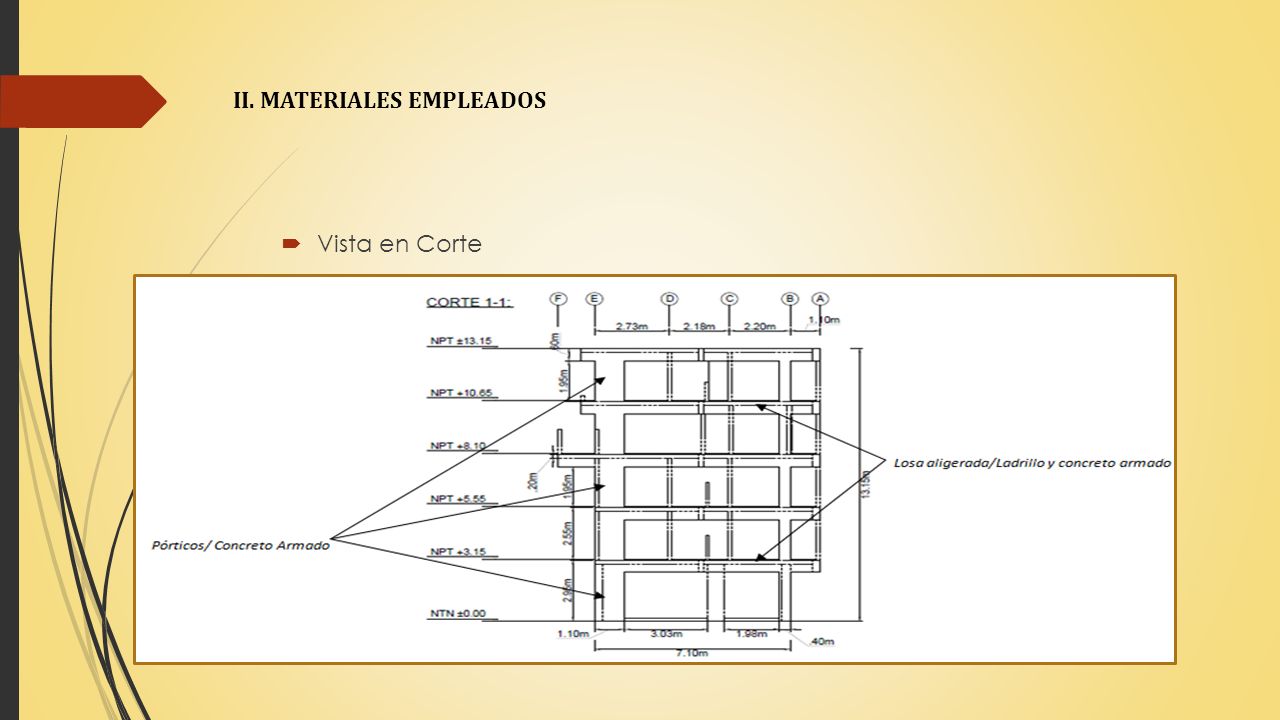

Vista en Corte
11
Fuente: Propia. Elaboración: Propia

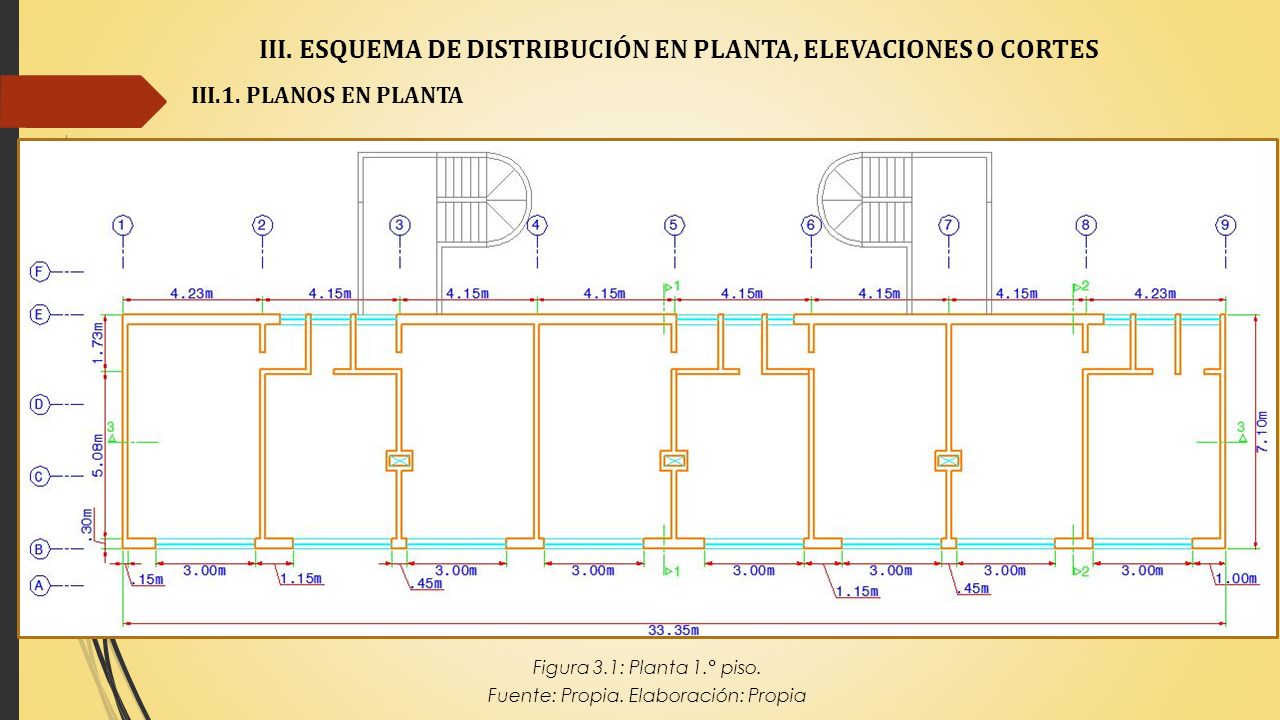

III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES III.1. PLANOS EN PLANTA Figura 3.1: Planta 1.° piso. Fuente: Propia. Elaboración: Propia
12
III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES

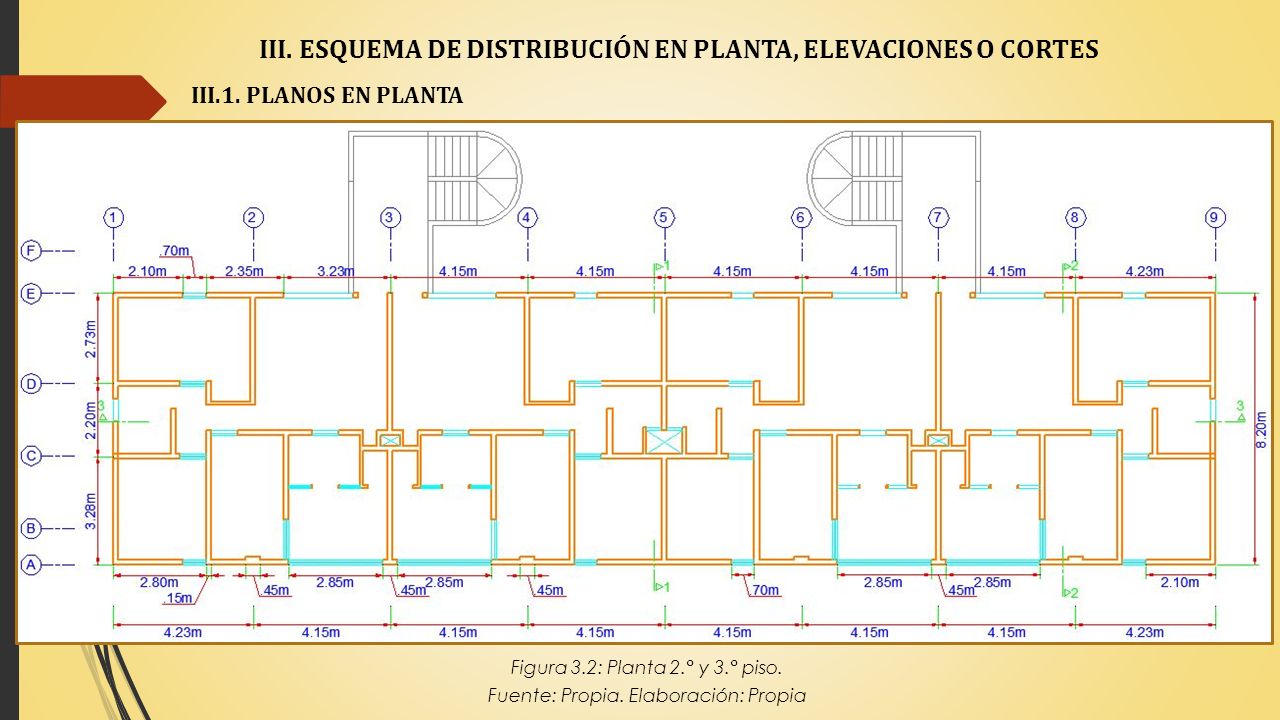

III.1. PLANOS EN PLANTA Figura 3.2: Planta 2.° y 3.° piso. Fuente: Propia. Elaboración: Propia
13
Fuente: Propia. Elaboración: Propia

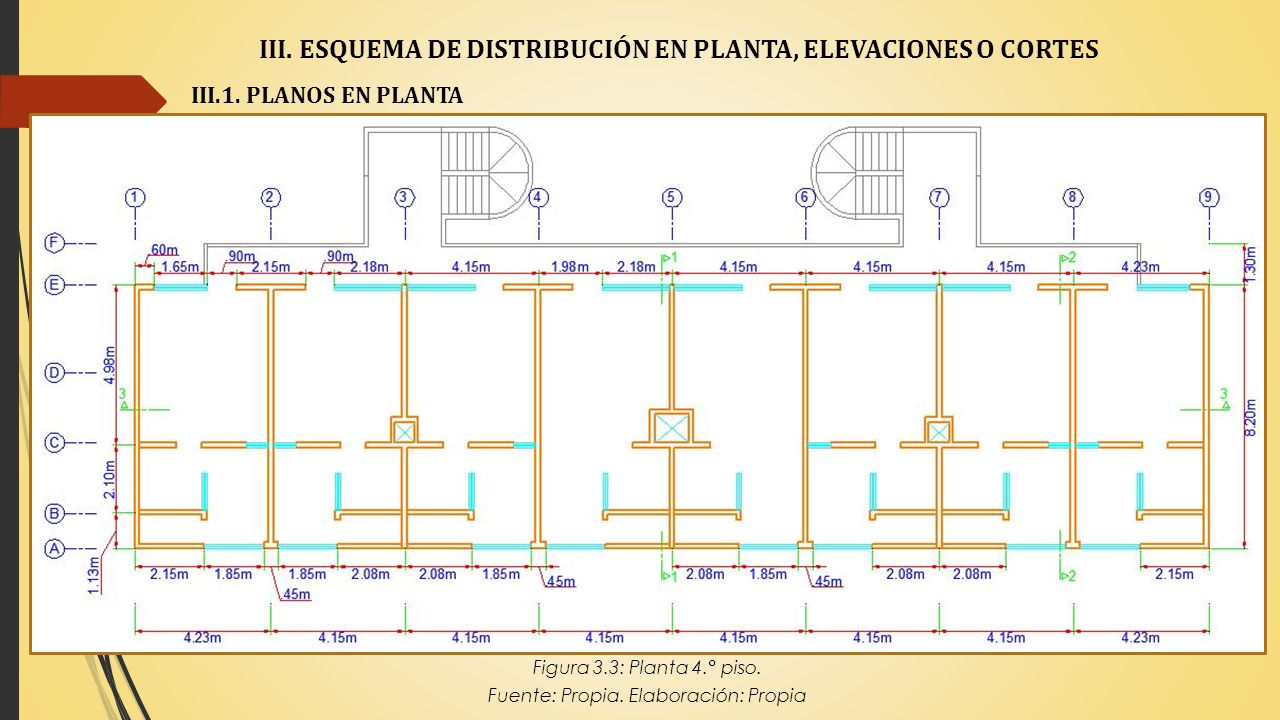

III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES III.1. PLANOS EN PLANTA Figura 3.3: Planta 4.° piso. Fuente: Propia. Elaboración: Propia
14
Fuente: Propia. Elaboración: Propia
III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES III.1. PLANOS EN PLANTA Figura 3.4: Planta 5.° piso. Fuente: Propia. Elaboración: Propia
15
III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES

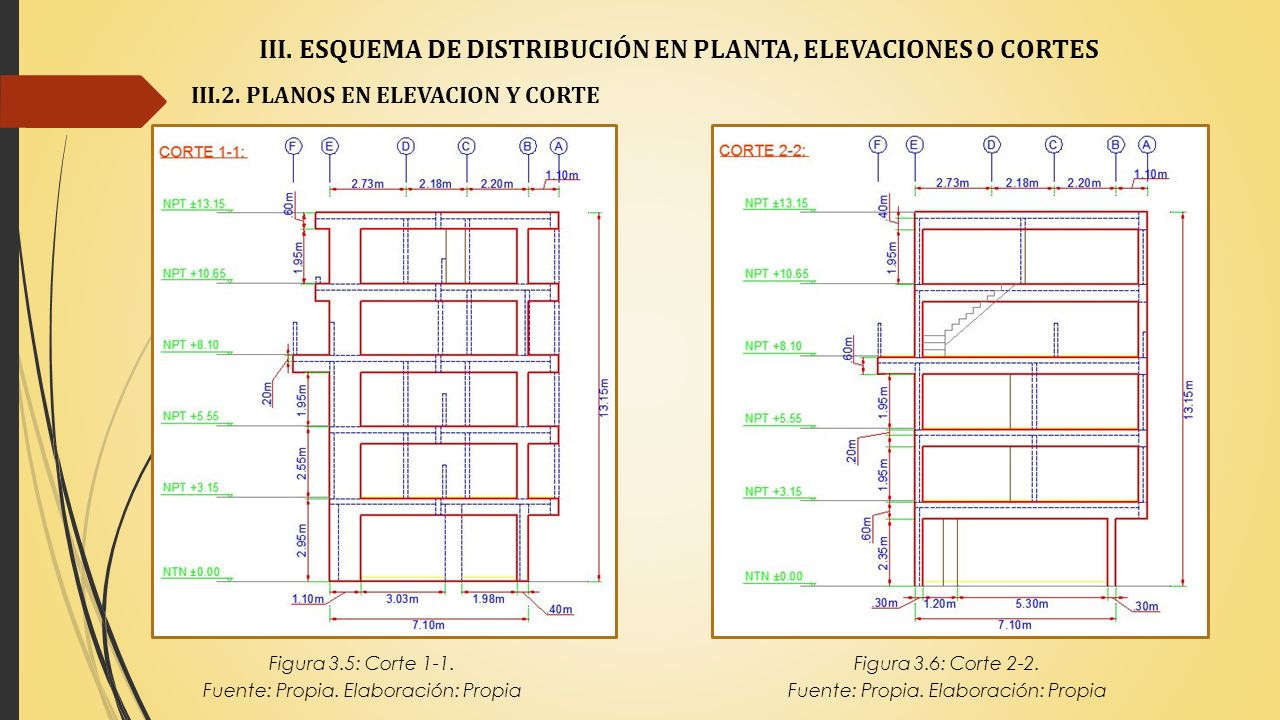

III.2. PLANOS EN ELEVACION Y CORTE Figura 3.5: Corte 1-1. Figura 3.6: Corte 2-2. Fuente: Propia. Elaboración: Propia Fuente: Propia. Elaboración: Propia
16
Fuente: Propia. Elaboración: Propia
III. ESQUEMA DE DISTRIBUCIÓN EN PLANTA, ELEVACIONES O CORTES III.2. PLANOS EN ELEVACION Y CORTE Figura 3.7: Corte 3-3. Fuente: Propia. Elaboración: Propia
17
Fuente: Propia. Elaboración: Propia
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.1 CARGAS VERTICALES Figura 4.1: Planta 1.° piso. Fuente: Propia. Elaboración: Propia
18
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES

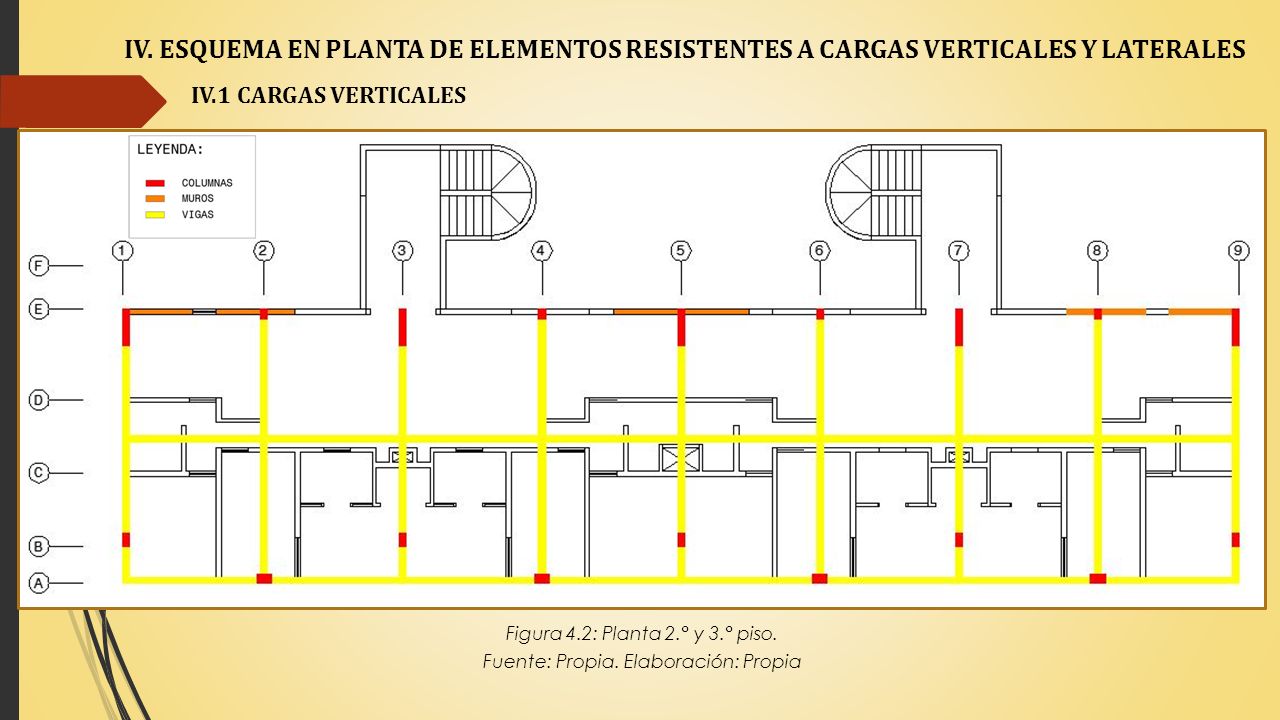

IV.1 CARGAS VERTICALES Figura 4.2: Planta 2.° y 3.° piso. Fuente: Propia. Elaboración: Propia
19
Fuente: Propia. Elaboración: Propia
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.1 CARGAS VERTICALES Figura 4.3: Planta 4.° piso. Fuente: Propia. Elaboración: Propia
20
Fuente: Propia. Elaboración: Propia
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.1 CARGAS VERTICALES Figura 4.4: Planta 5.° piso. Fuente: Propia. Elaboración: Propia
21
Fuente: Propia. Elaboración: Propia
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.2 CARGAS LATERALES Figura 4.5: Planta 1.° piso. Fuente: Propia. Elaboración: Propia
22
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES

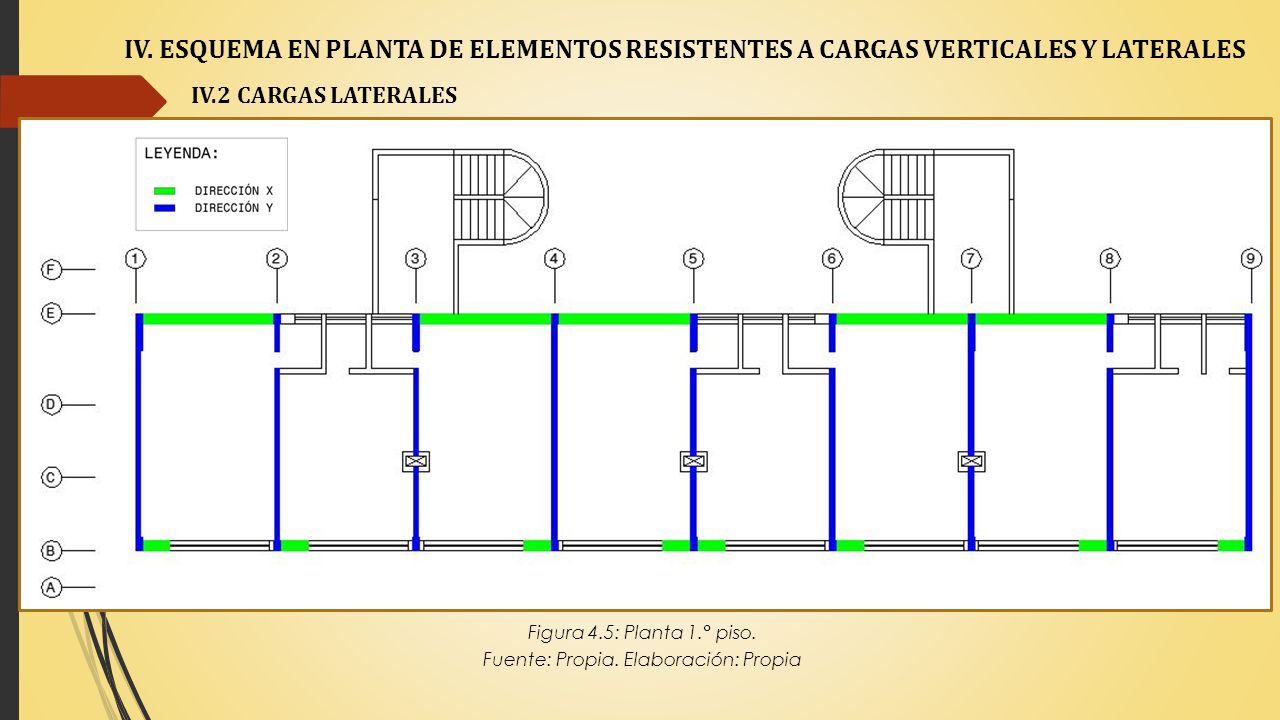

IV.2 CARGAS LATERALES Figura 4.6: Planta 2.° y 3.° piso. Fuente: Propia. Elaboración: Propia
23
Fuente: Propia. Elaboración: Propia
IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.2 CARGAS LATERALES Figura 4.7: Planta 4.° piso. Fuente: Propia. Elaboración: Propia
24
Fuente: Propia. Elaboración: Propia

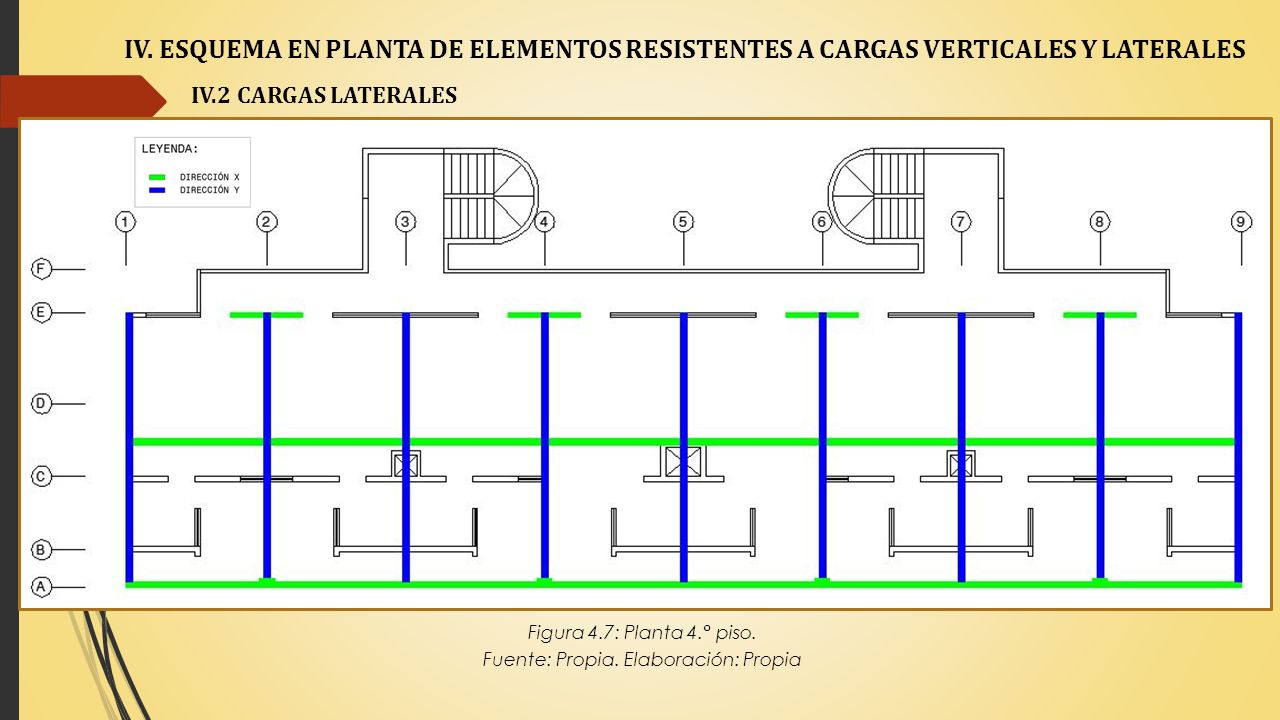

IV. ESQUEMA EN PLANTA DE ELEMENTOS RESISTENTES A CARGAS VERTICALES Y LATERALES IV.2 CARGAS LATERALES Figura 4.8: Planta 5.° piso. Fuente: Propia. Elaboración: Propia
25
Fuente: Propia. Elaboración: Propia

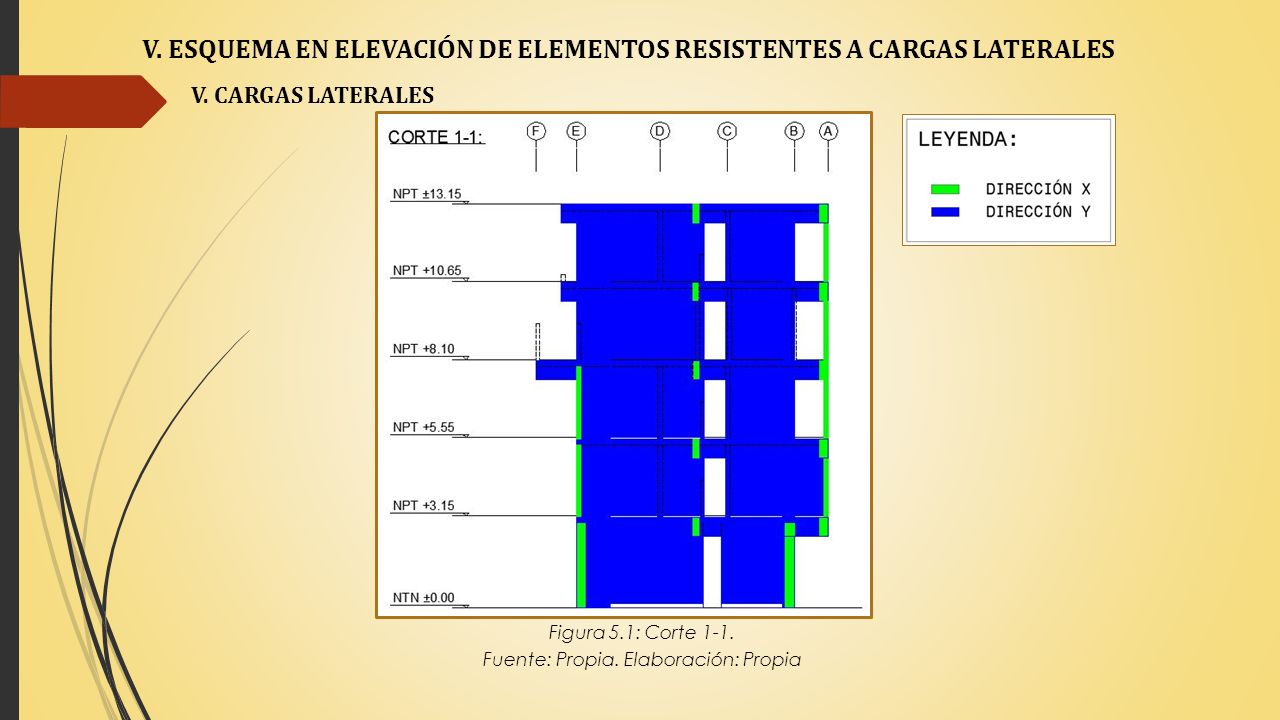

V. ESQUEMA EN ELEVACIÓN DE ELEMENTOS RESISTENTES A CARGAS LATERALES V. CARGAS LATERALES Figura 5.1: Corte 1-1. Fuente: Propia. Elaboración: Propia
26
Fuente: Propia. Elaboración: Propia

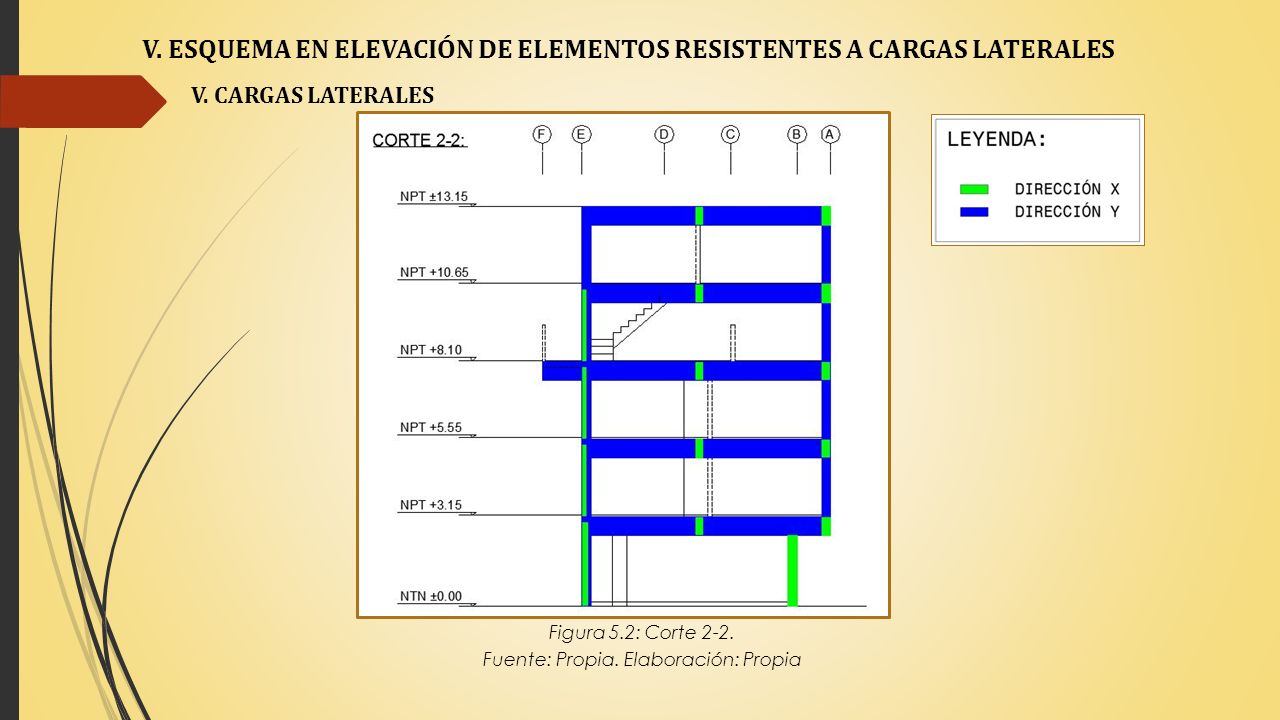

V. ESQUEMA EN ELEVACIÓN DE ELEMENTOS RESISTENTES A CARGAS LATERALES V. CARGAS LATERALES Figura 5.2: Corte 2-2. Fuente: Propia. Elaboración: Propia
27
Fuente: Propia. Elaboración: Propia

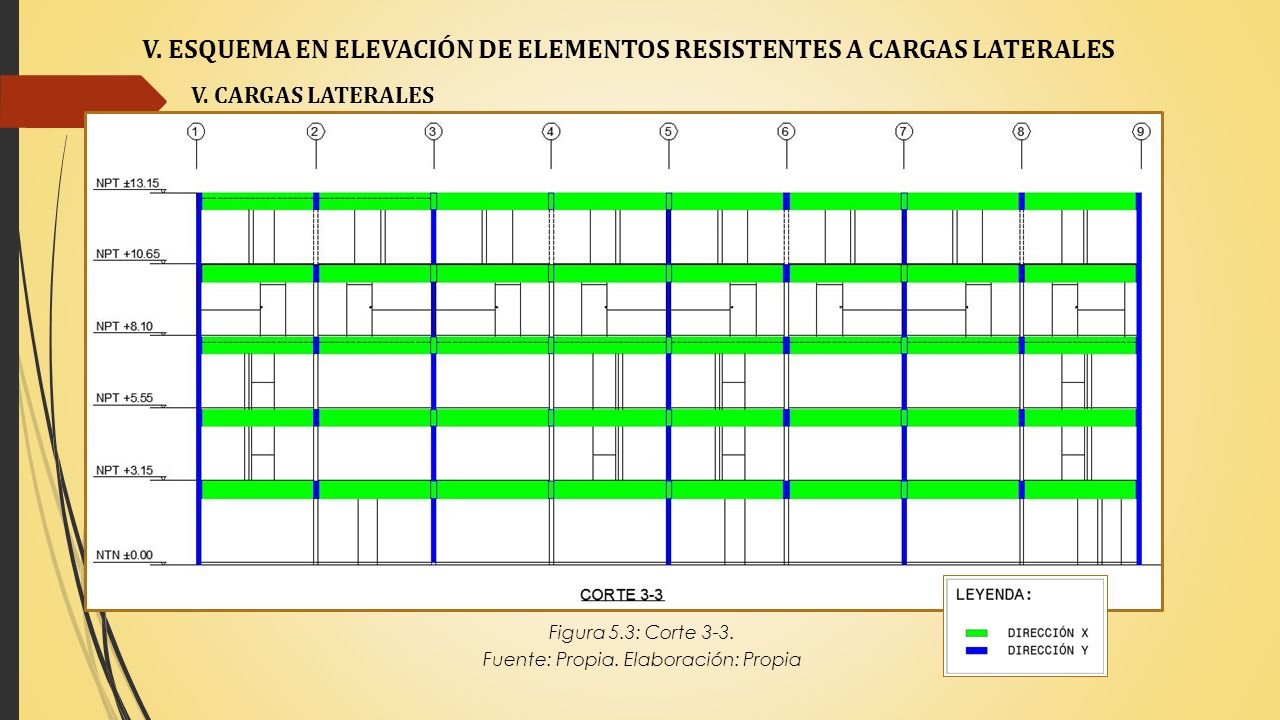

V. ESQUEMA EN ELEVACIÓN DE ELEMENTOS RESISTENTES A CARGAS LATERALES V. CARGAS LATERALES Figura 5.3: Corte 3-3. Fuente: Propia. Elaboración: Propia
28
VI.1. SISTEMAS DE CARGAS LATERALES

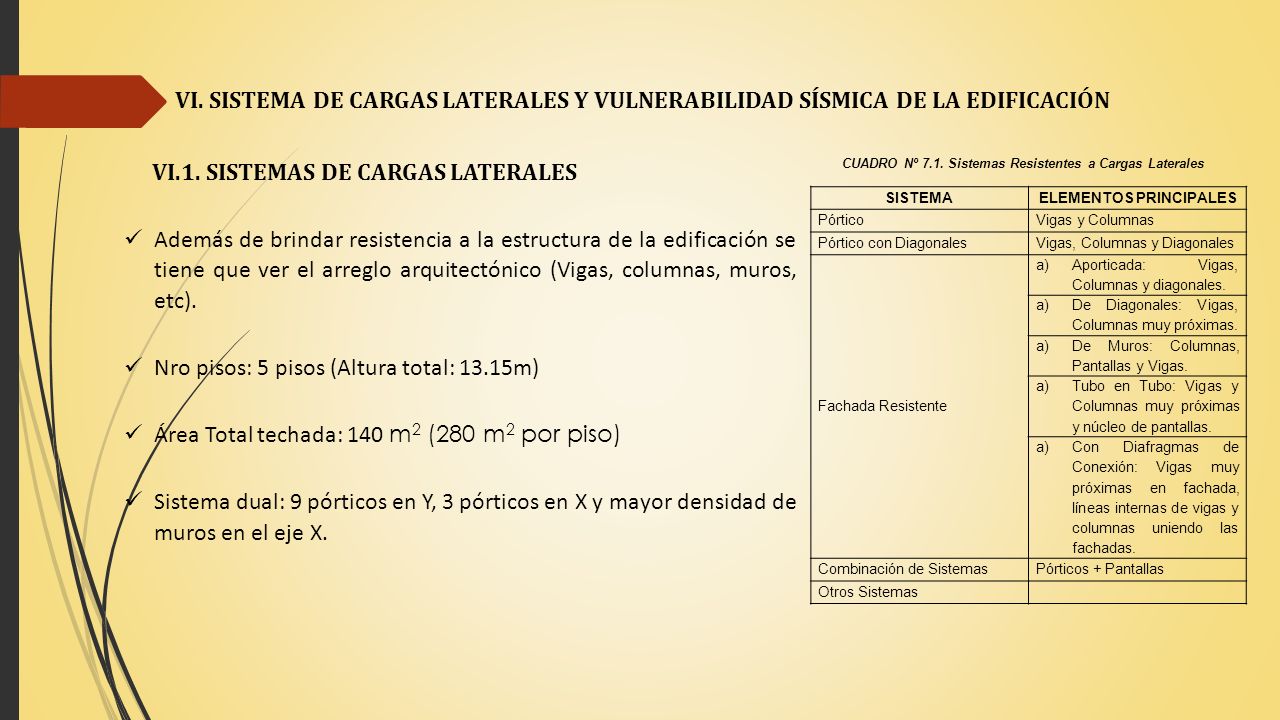

VI. SISTEMA DE CARGAS LATERALES Y VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN VI.1. SISTEMAS DE CARGAS LATERALES Además de brindar resistencia a la estructura de la edificación se tiene que ver el arreglo arquitectónico (Vigas, columnas, muros, etc). Nro pisos: 5 pisos (Altura total: 13.15m) Área Total techada: 140 m2 (280 m2 por piso) Sistema dual: 9 pórticos en Y, 3 pórticos en X y mayor densidad de muros en el eje X. CUADRO Nº 7.1. Sistemas Resistentes a Cargas Laterales SISTEMA ELEMENTOS PRINCIPALES Pórtico Vigas y Columnas Pórtico con Diagonales Vigas, Columnas y Diagonales Fachada Resistente Aporticada: Vigas, Columnas y diagonales. De Diagonales: Vigas, Columnas muy próximas. De Muros: Columnas, Pantallas y Vigas. Tubo en Tubo: Vigas y Columnas muy próximas y núcleo de pantallas. Con Diafragmas de Conexión: Vigas muy próximas en fachada, líneas internas de vigas y columnas uniendo las fachadas. Combinación de Sistemas Pórticos + Pantallas Otros Sistemas
29
SISTEMA DE CARGAS LATERALES Y VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN

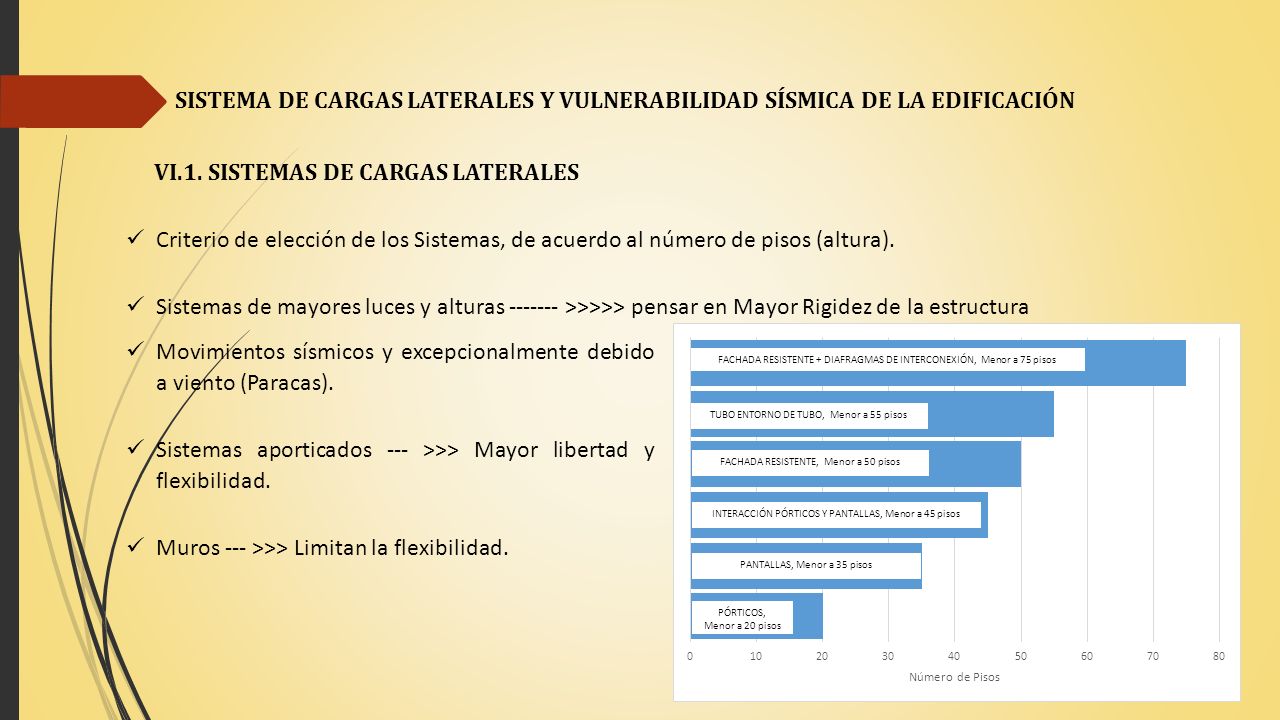

VI.1. SISTEMAS DE CARGAS LATERALES Criterio de elección de los Sistemas, de acuerdo al número de pisos (altura). Sistemas de mayores luces y alturas >>>>> pensar en Mayor Rigidez de la estructura Movimientos sísmicos y excepcionalmente debido a viento (Paracas). Sistemas aporticados --- >>> Mayor libertad y flexibilidad. Muros --- >>> Limitan la flexibilidad.
30
SISTEMA DE CARGAS LATERALES Y VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN
VI.2. VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN CUADRO Nº 7.2. Definición Peligro, Vulnerabilidad y Riesgo Sísmico Peligro Sísmico Probabilidad de ocurrencia de un sismo de determinadas características en un tiempo dado. Vulnerabilidad Sísmica Probabilidad de sufrir daños debido a un sismo de determinadas características en un tiempo dado. Riesgo Sísmico Probabilidad de sufrir pérdidas sociales y económicas debido a la ocurrencia de un sismo de determinadas características en un tiempo dado. 𝑹𝒊𝒆𝒔𝒈𝒐 𝑺í𝒔𝒎𝒊𝒄𝒐=𝑷𝒆𝒍𝒊𝒈𝒓𝒐 𝑺í𝒔𝒎𝒊𝒄𝒐∗𝑽𝒖𝒍𝒏𝒆𝒓𝒂𝒃𝒊𝒍𝒊𝒅𝒂𝒅 𝑺í𝒔𝒎𝒊𝒄𝒂 De entre todos los métodos de análisis de vulnerabilidad, se ha visto conveniente emplear sólo algunos de los parámetros que presenta el método de Benedetti y Petrini (1982) para mampostería no reforzada.
31
SISTEMA DE CARGAS LATERALES Y VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN
VI.2. VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN Topografía del terreno < 10% >>>>> No es Vulnerable Material Predominante, pórticos de concreto armado y muros portantes de albañilería >>>>> No es Vulnerable. Edad de la edificación 33 años. Estado de Conservación a simple inspección >>>>> entre regular y bien conservada. Configuración Geométrica en Planta ---- >>>>> Regular; No es Vulnerable. Configuración Geométrica en Elevación >>>>> No es Regular; Sí es Vulnerable. Tipo de Suelo S1 (Rocoso) (NTE-030) ---- >>>>> No es Vulnerable. Zonificación a Nivel Nacional Zona 1 (NTE-030) >>>>> Sí es Vulnerable.
32
BIBLIOGRAFÍA CISMID; MICROZONIFICACIÓN SÍSMICA DE LIMA; Lima-Perú.
INDECI; Estudio para determinar el Nivel de Vulnerabilidad Física ante la probable ocurrencia de un Sismo de gran Magnitud – Distrito de Breña. Breña-Perú (Planeamiento de un sistema estructural por la geometría). webserver2.ineter.gob.ni/geofisica/sis/vulne/cali/ (Información Método Benedetti y Petrini). Dr. Miguel Herráiz Sarachaga, Conceptos Básicos de SISMOLOGÍA PARA INGENIEROS; CISMID; 1era Edición; 1997; Lima-Perú. Dr. Julio Kuroiwa, Reducción de desastres – Viviendo en armonía con la naturaleza; Edit. PNUD; 1era Edición; Enero 2002; Lima-Perú.
33
GRACIAS POR SU ATENCIÓN !!!
