1 Forces i Estructures ESQUEMA CONCEPTUAL PROPIETATS DEL MATERIALS Pg. 1

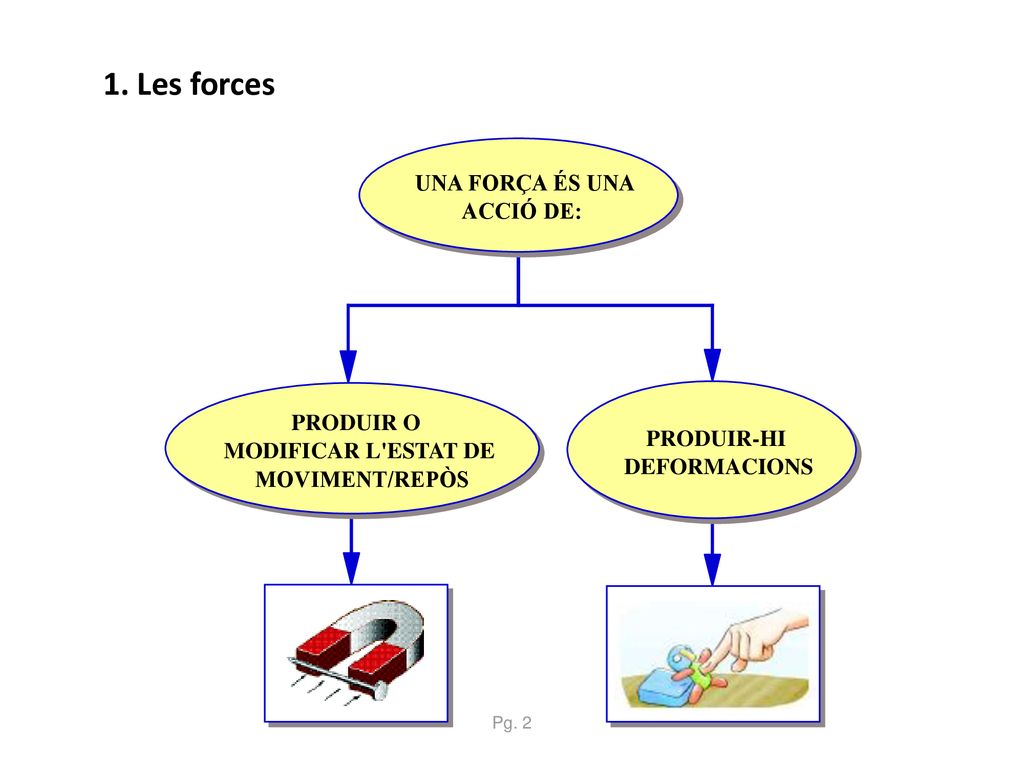

2 1. Les forces UNA FORÇA ÉS UNA ACCIÓ DE: PRODUIR O PRODUIR-HI
DEFORMACIONS UNA FORÇA ÉS UNA ACCIÓ DE: PRODUIR O MODIFICAR L'ESTAT DE MOVIMENT/REPÒS Pg. 2

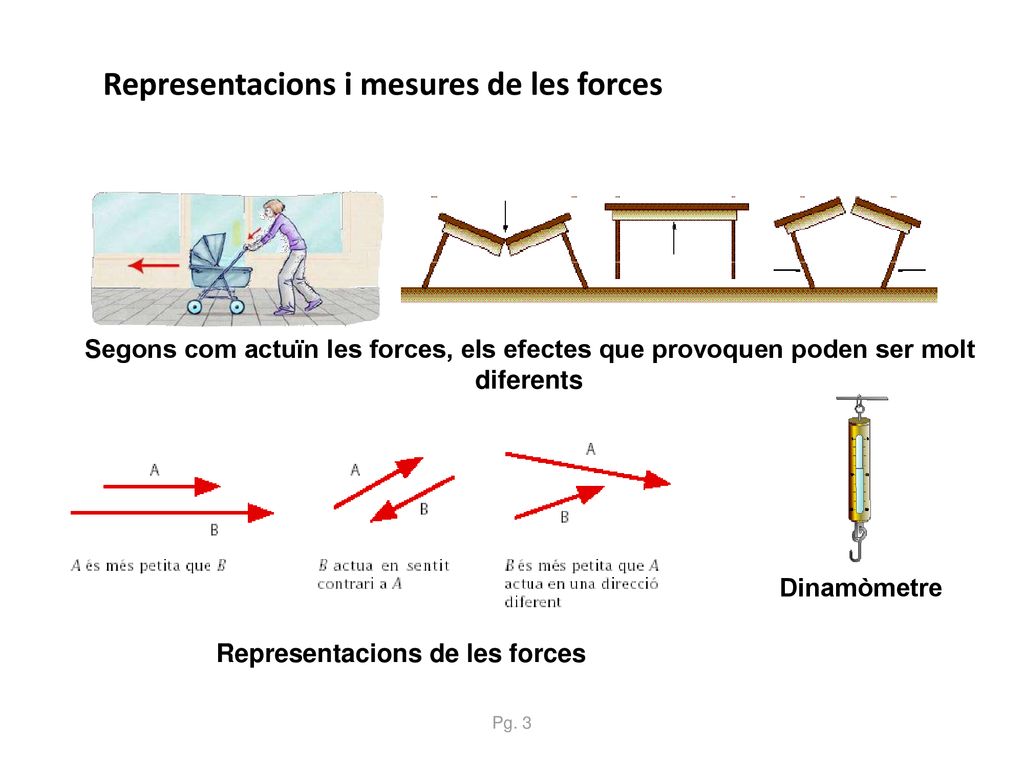

3 Representacions i mesures de les forces
Segons com actuïn les forces, els efectes que provoquen poden ser molt diferents Dinamòmetre Representacions de les forces Pg. 3

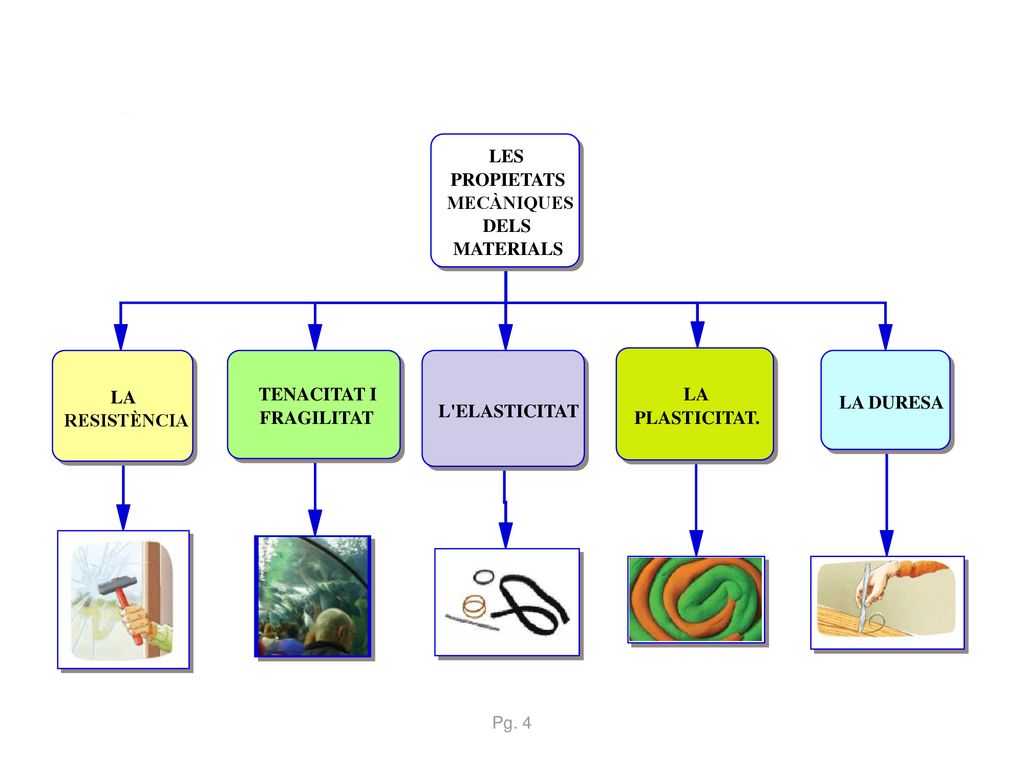

4 2. Les propietats mecàniques dels materials
LA DURESA LA RESISTÈNCIA TENACITAT I FRAGILITAT PLASTICITAT. L'ELASTICITAT Pg. 4

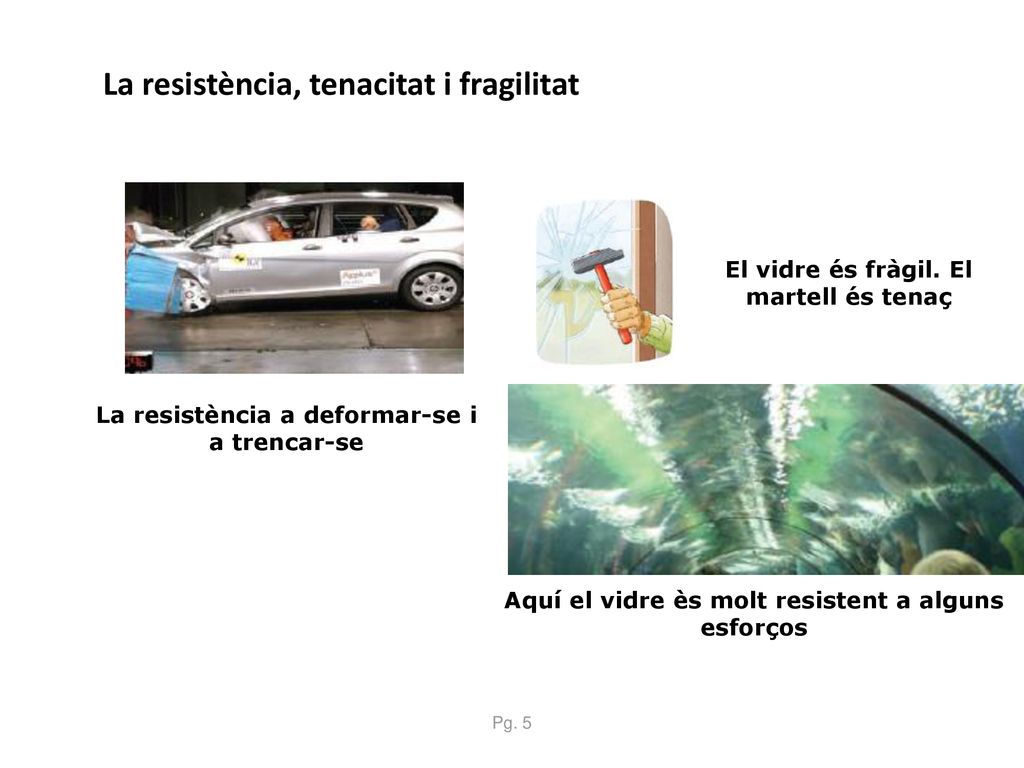

5 La resistència, tenacitat i fragilitat
El vidre és fràgil. El martell és tenaç La resistència a deformar-se i a trencar-se Aquí el vidre ès molt resistent a alguns esforços Pg. 5

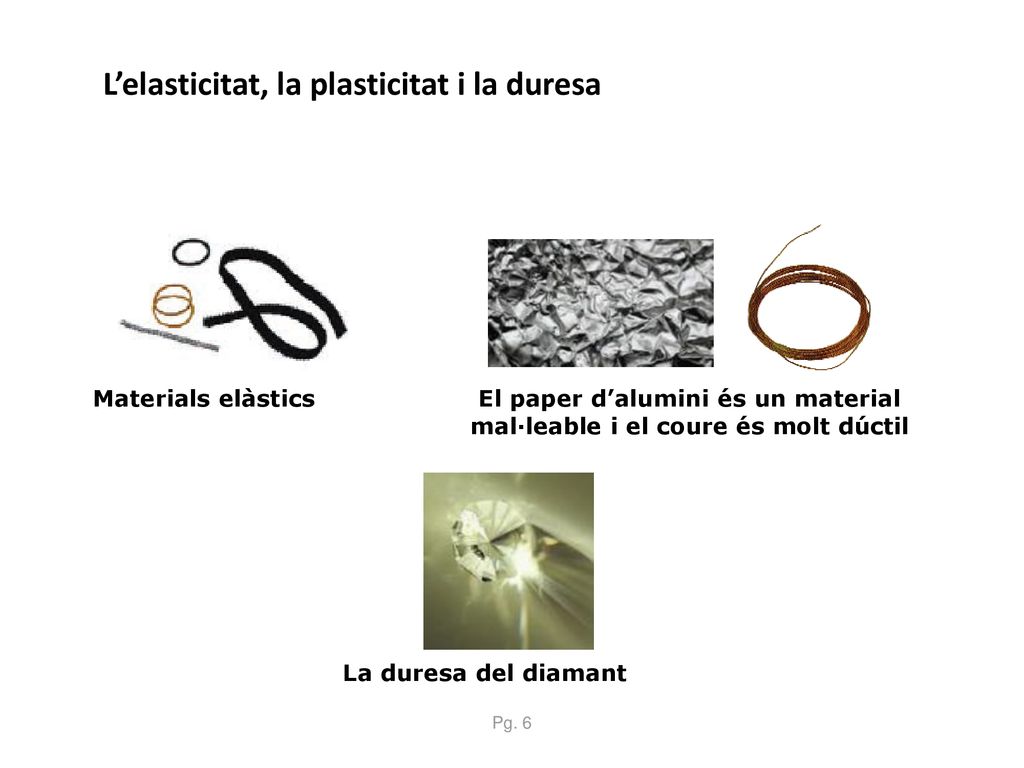

6 L’elasticitat, la plasticitat i la duresa
Materials elàstics El paper d’alumini és un material mal·leable i el coure és molt dúctil La duresa del diamant Pg. 6

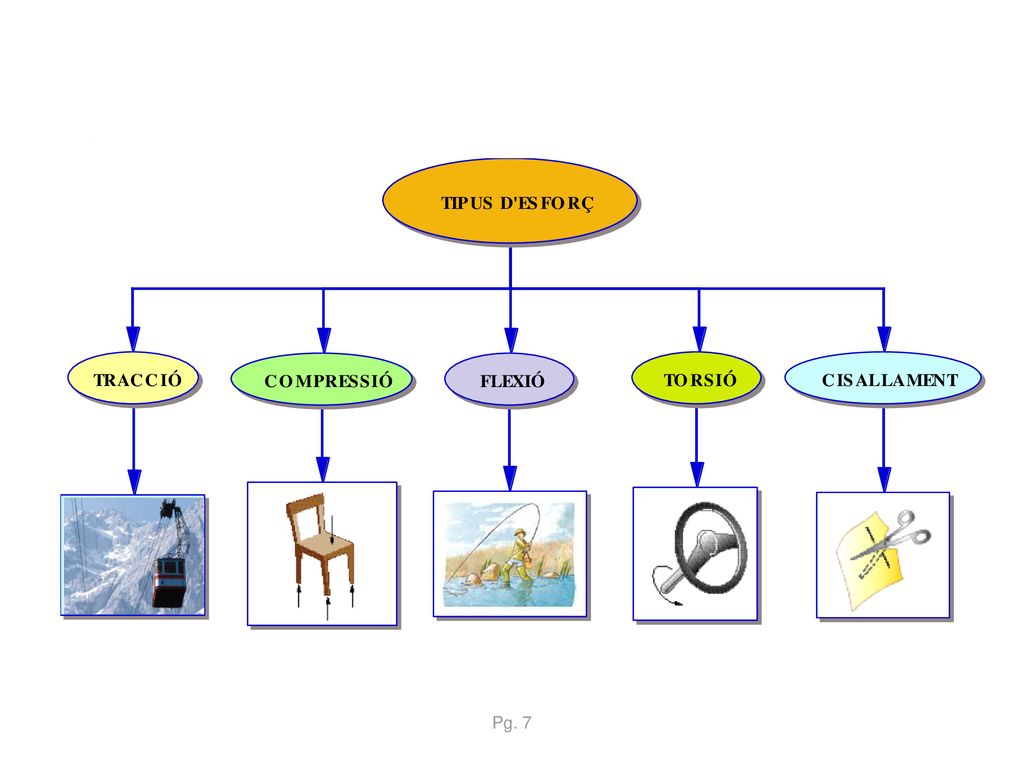

7 3. Esforços Pg. 7

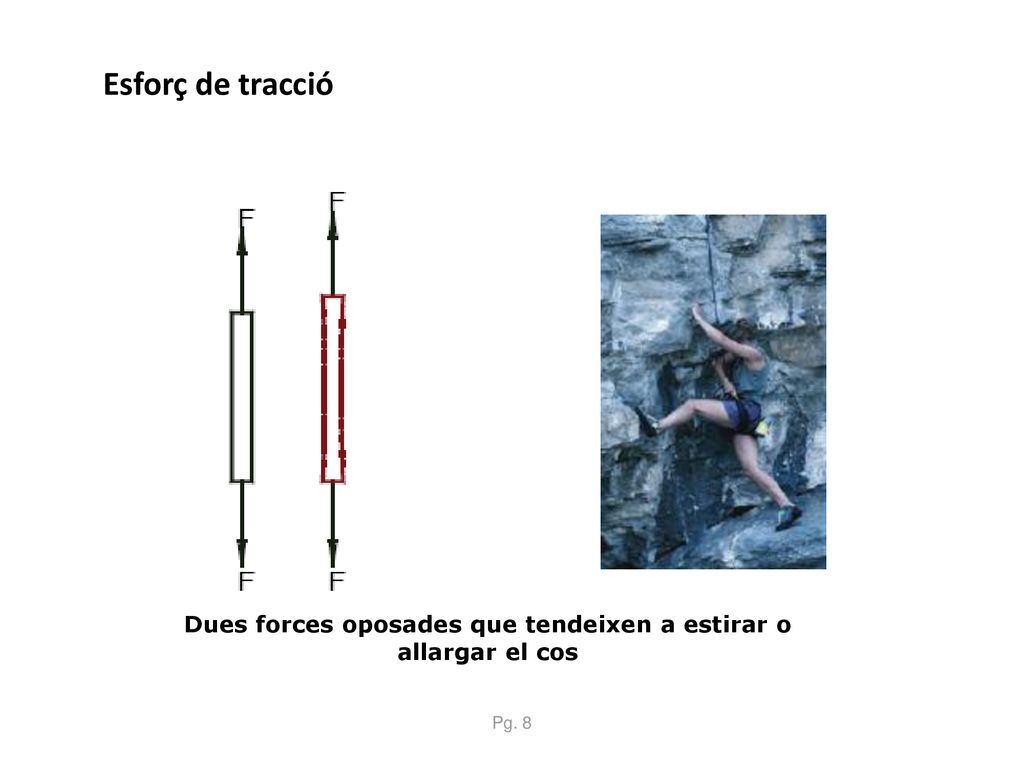

8 Dues forces oposades que tendeixen a estirar o allargar el cos
Esforç de tracció Dues forces oposades que tendeixen a estirar o allargar el cos Pg. 8

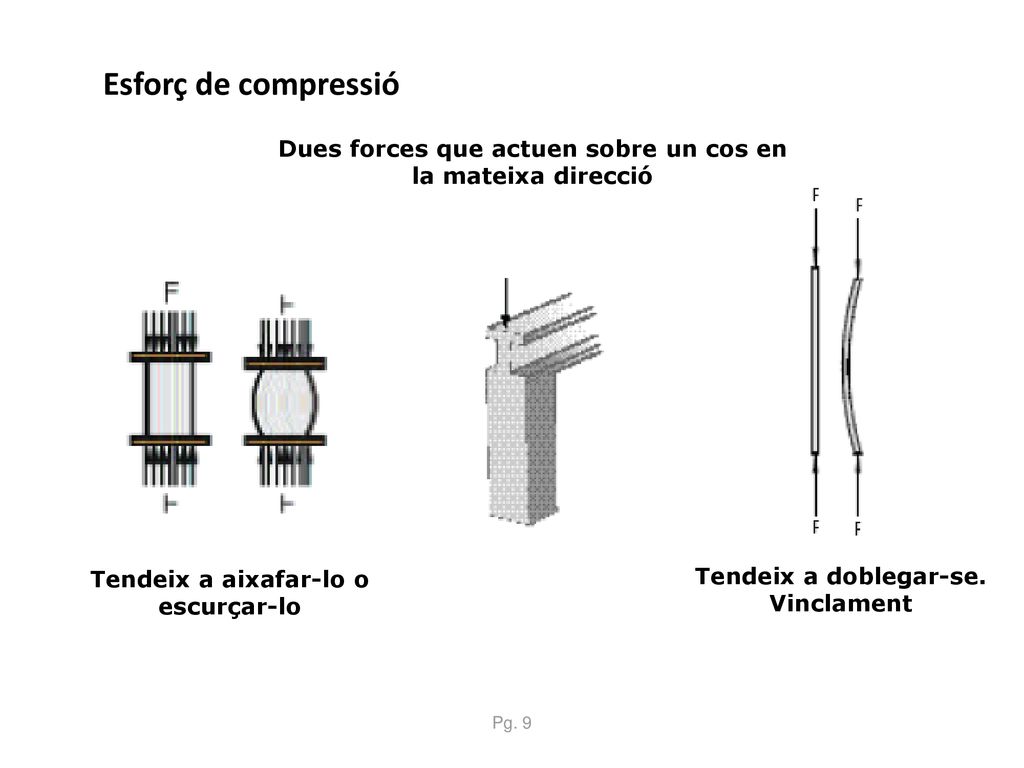

9 Esforç de compressió Dues forces que actuen sobre un cos en la mateixa direcció Tendeix a aixafar-lo o escurçar-lo Tendeix a doblegar-se. Vinclament Pg. 9

10 Esforç de flexió La resistència d’un cos a la flexió, a més del material, depèn de la longitud i de la forma de la secció. Pg. 10

11 L’efecte de l’acció de les forces que fan que un cos giri o es torci.

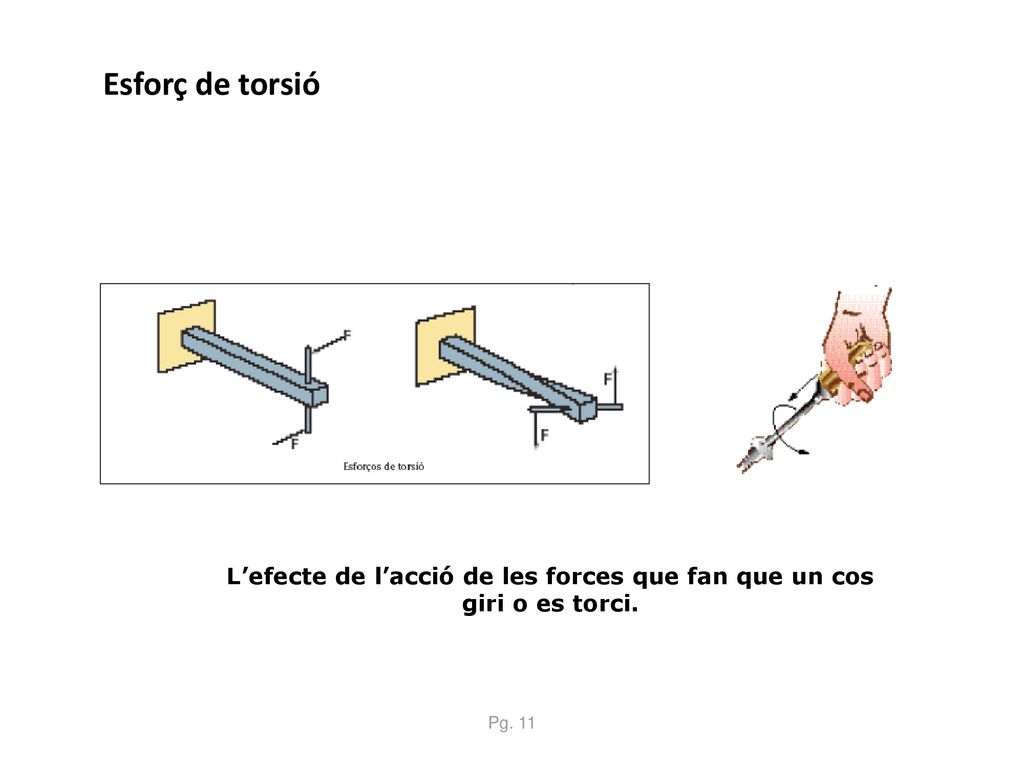

Esforç de torsió L’efecte de l’acció de les forces que fan que un cos giri o es torci. Pg. 11

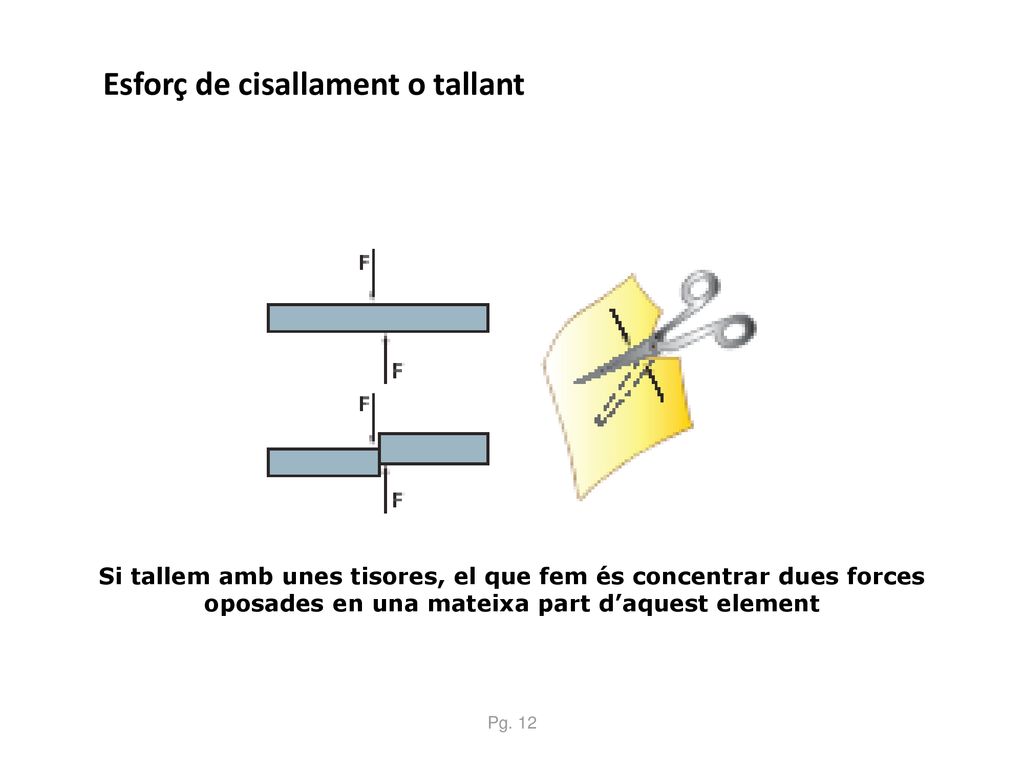

12 Esforç de cisallament o tallant
Si tallem amb unes tisores, el que fem és concentrar dues forces oposades en una mateixa part d’aquest element Pg. 12

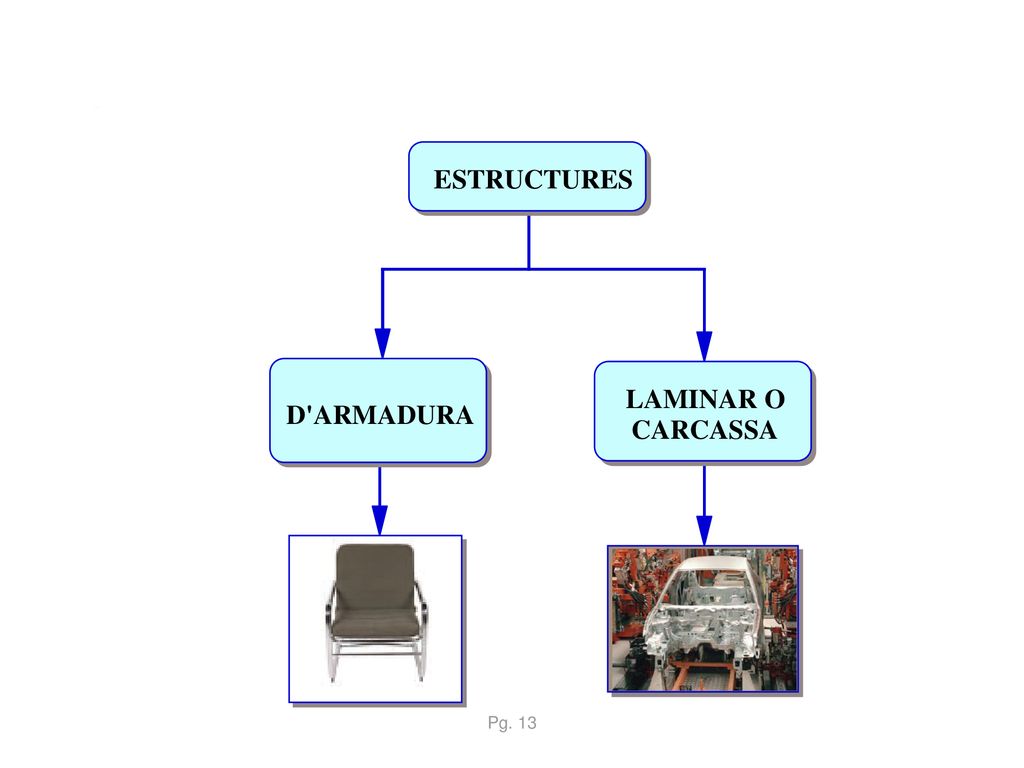

13 4. Estructures LAMINAR O CARCASSA ESTRUCTURES D'ARMADURA Pg. 13

14 Disseny d’una estructura: materials i forma
Diferents materials d’una estructura Diferents maneres de subjectar una cistella de bàsquet Pg. 14

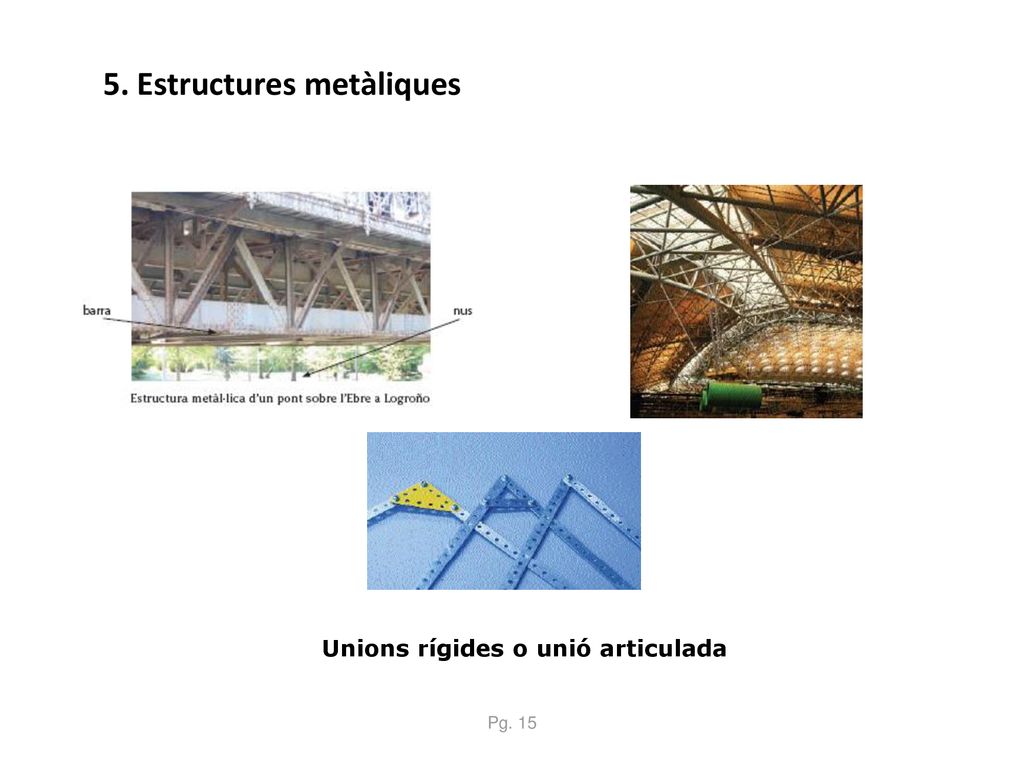

15 5. Estructures metàliques
Unions rígides o unió articulada Pg. 15

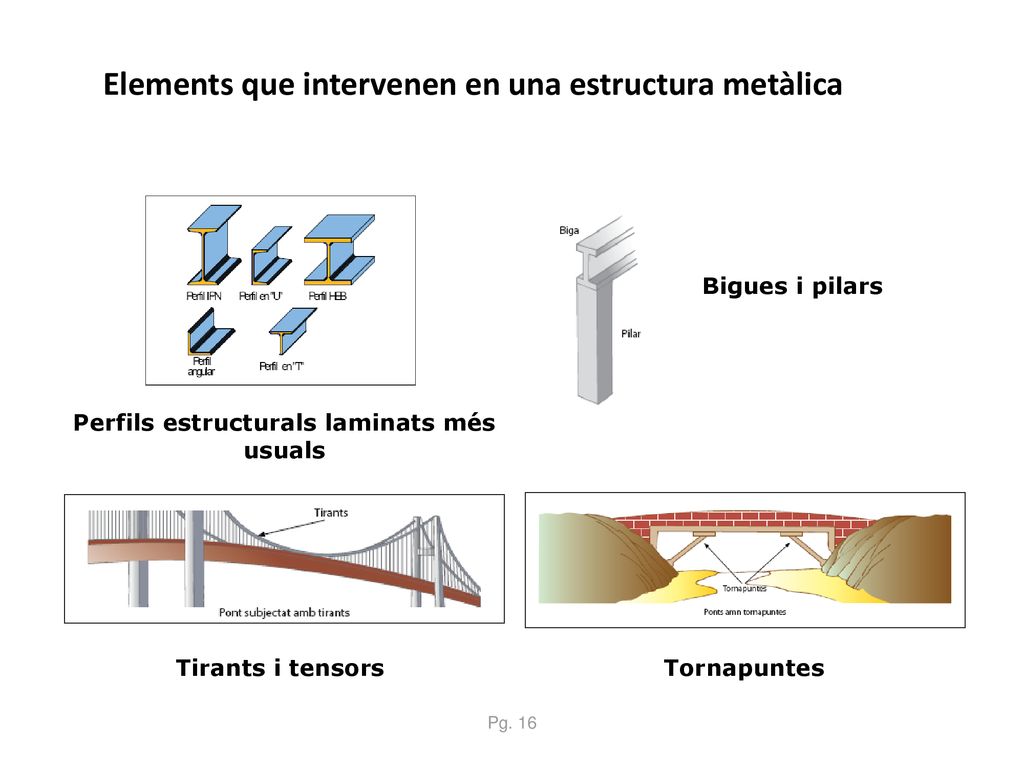

16 Elements que intervenen en una estructura metàlica
Bigues i pilars Perfils estructurals laminats més usuals Tirants i tensors Tornapuntes Pg. 16
