1 Els metalls TECNOLOGIA 2n ESO

2 ELS METALLS ELS METALLS SÓN MATERIALS D’ORIGEN MINERAL OBTINGUTS A PARTIR D’UN PROCÉS DE TRANSFORMACIÓ

3 PROPIETATS DELS METALLS
• SÒLIDS • LLUENTS • RESISTENTS • TENAÇOS

4 PROPIETATS DELS METALLS
• CONDUCTORS • CONDUCTORS ELÈCTRICS TÈRMICS • DENSOS • (MAGNÈTICS)

5 Aliatges: Combinen més d’un metall pur
TIPUS DE METALLS Metalls purs Aliatges: Combinen més d’un metall pur En milloren les propietats Fèrrics o no fèrrics

6 PROCÉS DE PRODUCCIÓ Extracció Obtenció Transformació
Escorça de la Terra Mineral Metall Producte Mineria Metal·lúrgia Indústries del metall

7 EXTRACCIÓ MINERALS Extracció (jaciment) Mines a cel obert
Mines subterrànies MINERALS MENA Part aprofitable del mineral GANGA Part del mineral que no conté metall

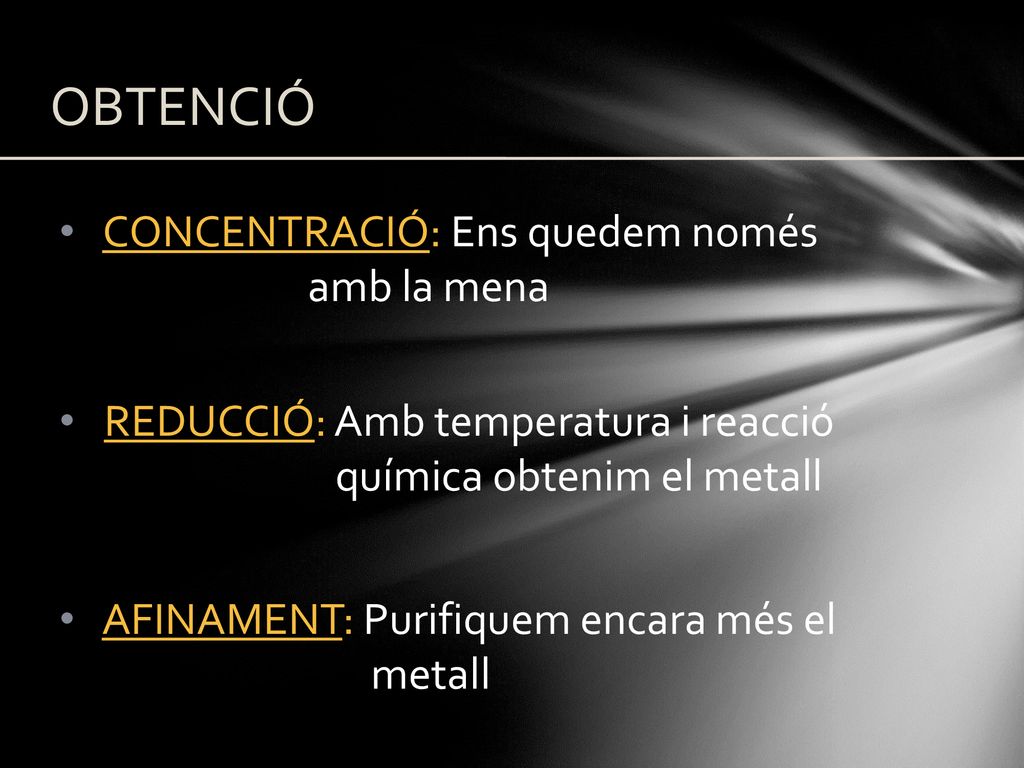

8 OBTENCIÓ CONCENTRACIÓ: Ens quedem només amb la mena
REDUCCIÓ: Amb temperatura i reacció química obtenim el metall AFINAMENT: Purifiquem encara més el metall

9 TÈCNIQUES DE CONFORMACIÓ
Emmotllament

10 TÈCNIQUES DE CONFORMACIÓ
• Embutició • Extrusió • Laminació

11 TÈCNIQUES DE CONFORMACIÓ
Arrencament de ferritja -Disposen d’una eina de tall que extreu material -Pot anar amb CNC (control numèric computeritzat) que controla el moviment de l’eina al llarg dels eixos

12 TÈCNIQUES DE CONFORMACIÓ
Arrencament de ferritja Tall (x-y) Fressadora (x-y-z) Torn (x-z) (laser, plasma, raig d’aigua)

13 TÈCNIQUES DE CONFORMACIÓ
Coordenades TALL x-y

14 TÈCNIQUES DE CONFORMACIÓ
Coordenades FRESSADORA x-y-z

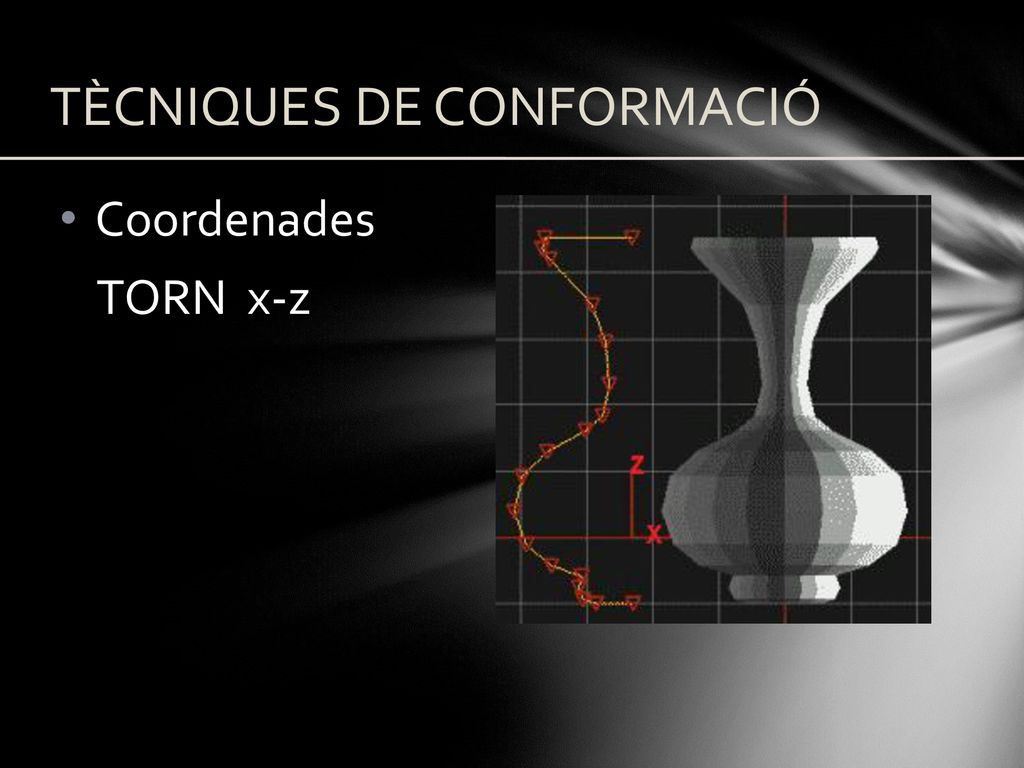

15 TÈCNIQUES DE CONFORMACIÓ
Coordenades TORN x-z

16 METALLS FÈRRICS El ferro és el metall més comú a la naturalesa, és barat d’aconseguir El ferro pur no és resistent i s’oxida fàcilment, té poques aplicacions La siderúrgia és la metal·lúrgia del ferro

17 METALLS FÈRRICS: AL CARBONI
Són aliatges de ferro i carboni ACER: té poc carboni i és molt tenaç FOSA: té més carboni i permet emmotllament

18 METALLS FÈRRICS: ALIATS
Són aliatges de ferro amb altres metalls Acer inoxidable (amb crom o níquel)

19 METALLS FÈRRICS: OBTENCIÓ
Es redueix amb coc a l’alt forn Obtenim l’arrabi (metall) i l’escòria

20 METALLS FÈRRICS: OBTENCIÓ
S’afina al convertidor, amb oxigen i afegint ferralla

21 METALLS NO FÈRRICS COURE ALUMINI ESTANY ZINC

22 COURE PROPIETATS: Molt bon conductor elèctric (cables) i tèrmic (canonades) Densitat (8,9 Kg/dm³ ) ALIATGES: Més resistents -Bronze (Coure + Estany) -Llautó (Coure + Zinc)

23 ALUMINI PROPIETATS: Poc dens (2,7 Kg/dm³ ) ALIATGES:
Aliatges lleugers (avions)

24 ESTANY PROPIETATS: -Baix punt de fusió -Dúctil
-Densitat (7,365 Kg/dm³ ) APLICACIÓ Soldadura

25 ZINC PROPIETATS: -Resistent a la corrosió -Densitat (7,14 Kg/dm³ )
APLICACIÓ Galvanitzat de l’acer
