Interruptores de Flujo

Presentación del tema: "Interruptores de Flujo"— Transcripción de la presentación:

1 Interruptores de Flujo
(Sección 47 del Catálogo)

2 Interruptores de Flujo
Temas a Tratar Operación del Interruptor de Flujo Guía de Aplicaciones Aplicaciones

3 Interruptores de Flujo

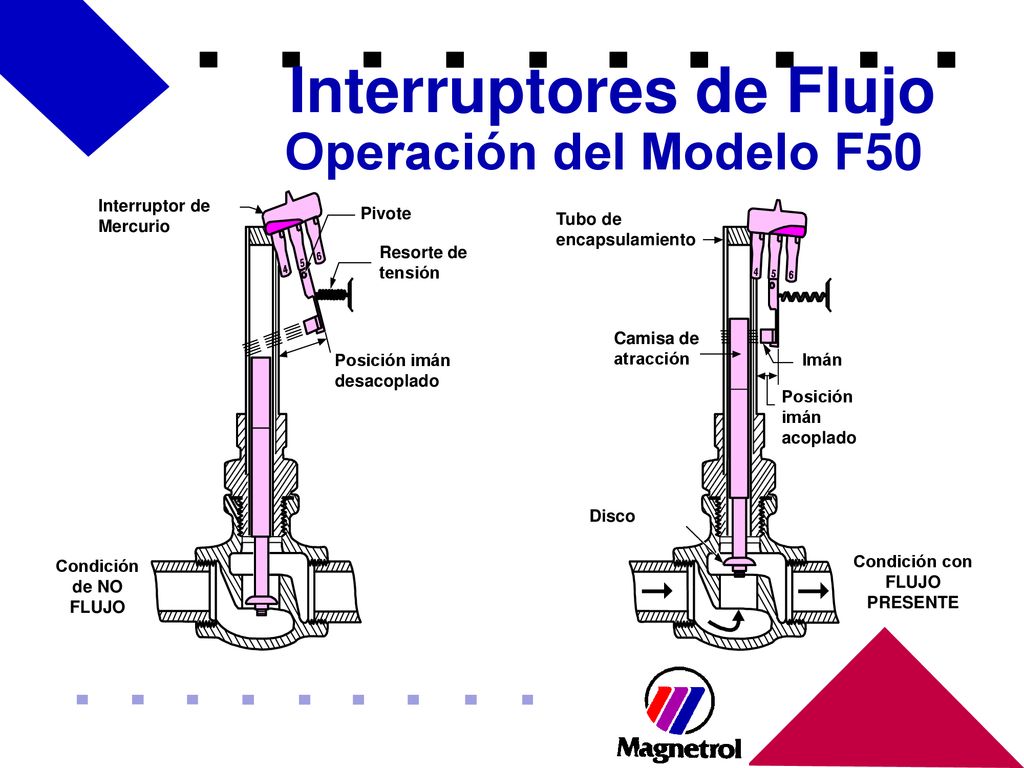

Operación del Modelo F50 Interruptor de Mercurio Pivote Resorte de tensión Posición imán desacoplado Condición de NO FLUJO Tubo de encapsulamiento Camisa de atracción Disco Imán Posición imán acoplado Condición con FLUJO PRESENTE

4 Interruptores de Flujo

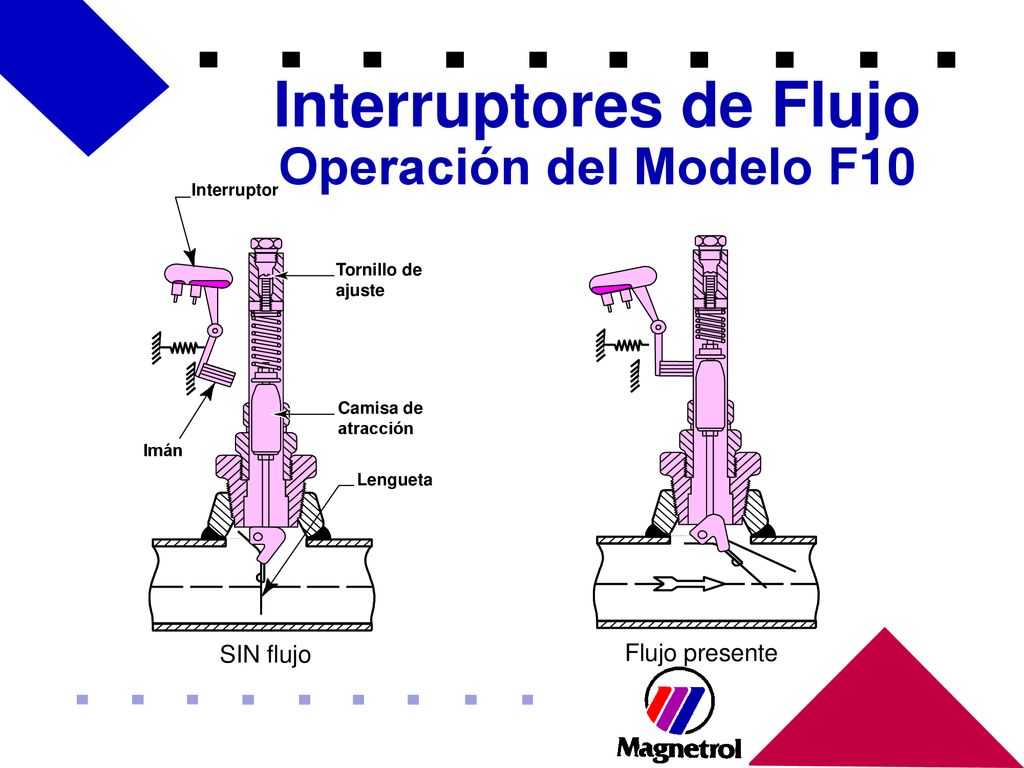

Operación del Modelo F10 SIN flujo Interruptor Tornillo de ajuste Camisa de atracción Lengueta Imán Flujo presente

5 Interruptores de Flujo Guía de Aplicación
Modelo F-50 CUANDO USAR Tuberías hasta de 2" Caudales < 25 Gr. Esp. = 1.0 Condiciones de alarma crítica de flujo/no flujo Cuando la repetibilidad es esencial CUANDO NO USAR Fluídos sucios, lechadas, alta viscosidad Caudales cíclicos Tubería vertical Cuando se requiere mucha precisión

6 Interruptores de Flujo
Guía de Aplicación Model F-10 CUANDO USARLO Tuberías de 2" a 30" Setpoints > 25 GPM Cuando se requiere setpoint ajustable Cuando se requiere mínima obstrucción de la tubería CUANDO NO USARLO Setpoints < 15 GPM Tubería vertical Tuberías menores de 2"

7 Interruptores de Flujo
Aplicaciones Interrrupción del Flujo (caudal disminuyendo) Rotura de tubería Falla de bomba Protección de bomba Falla de válvula Bloqueo de válvula de retención Comprobacioón de Flujo (caudal incrementando) Verificar arranque de bomba Apertura de válvula de seguridad Estación de lavado de ojos Estación de duchas de seguridad
