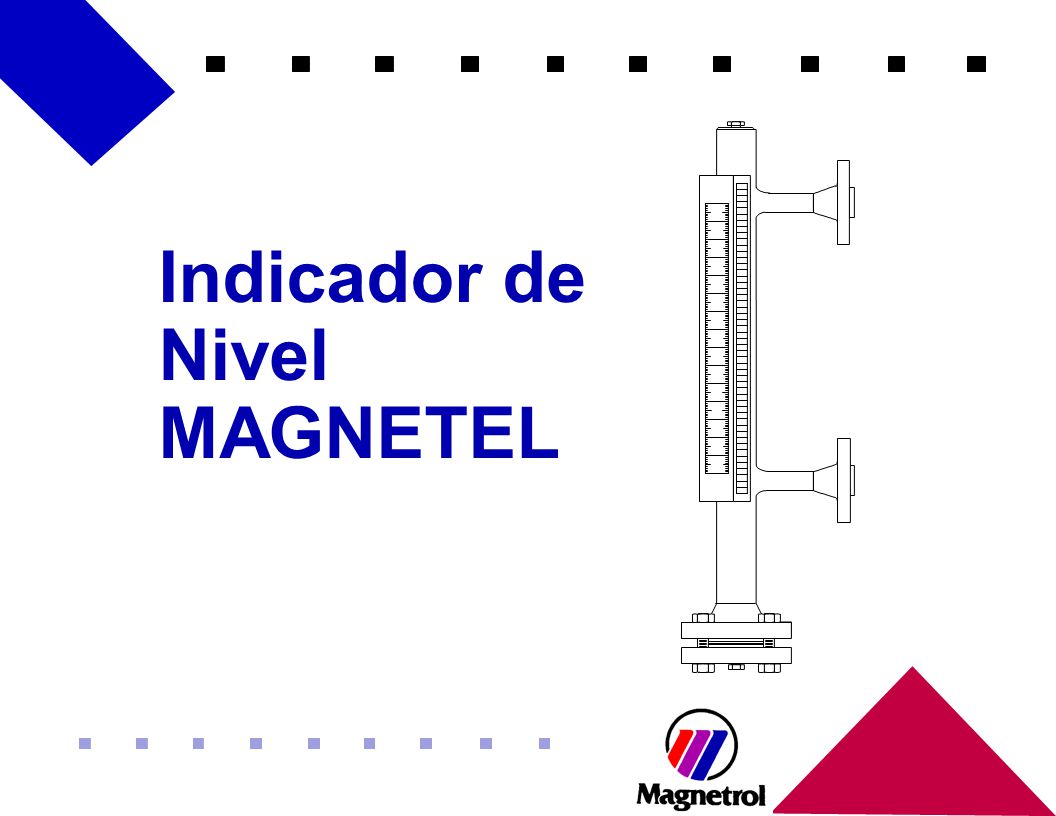

1 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Indicador de Nivel MAGNETEL

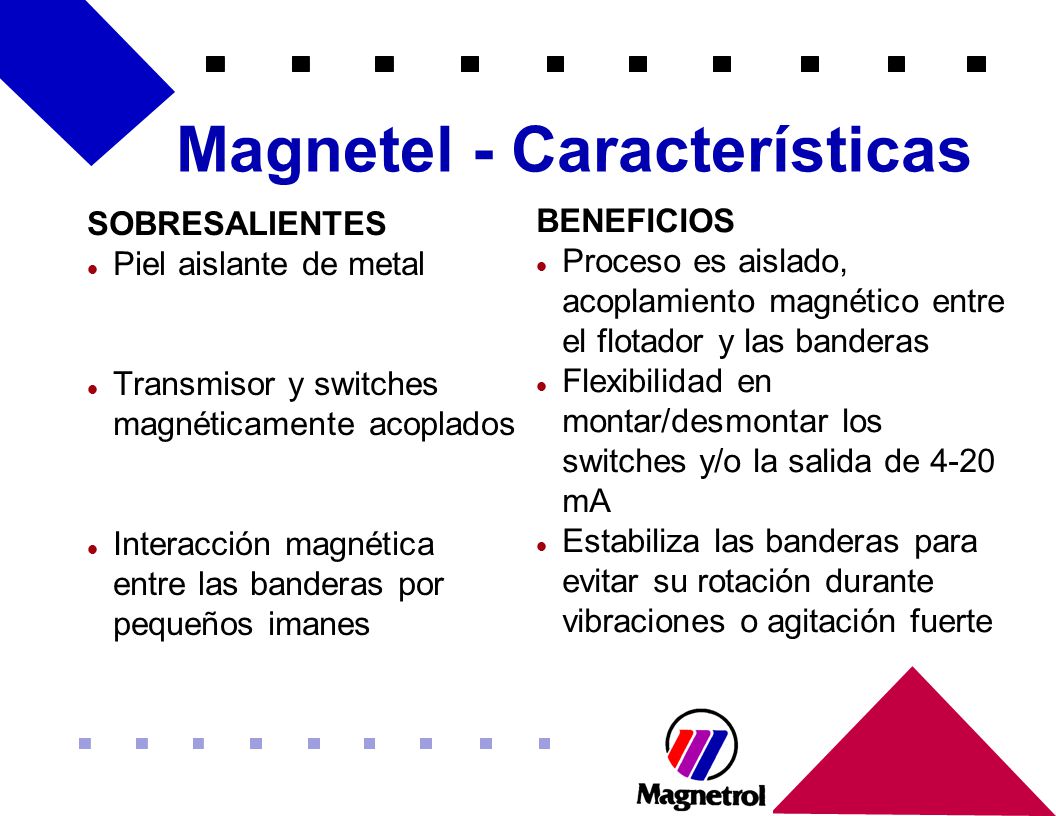

2 Magnetel - Características
SOBRESALIENTES Piel aislante de metal Transmisor y switches magnéticamente acoplados Interacción magnética entre las banderas por pequeños imanes BENEFICIOS Proceso es aislado, acoplamiento magnético entre el flotador y las banderas Flexibilidad en montar/desmontar los switches y/o la salida de 4-20 mA Estabiliza las banderas para evitar su rotación durante vibraciones o agitación fuerte

3 Magnetel - Características
SOBRESALIENTES Imán dentro del flotador de alta fuerza Interruptor bi-estable con cubierta NEMA 4X/7/9 en 316 SS, ajustable en campo Transmisor de dos hilos con cubierta NEMA 4X/7/9 en 316 SS BENEFICIOS Permite que el flotador gire 360 grados dentro de la cámara sin perder acoplamiento magnético Montaje mecánico que permite ajuste del set-point en campo porque es aislado completamente del proceso Salida de 4-20 mA es ajustable en campo

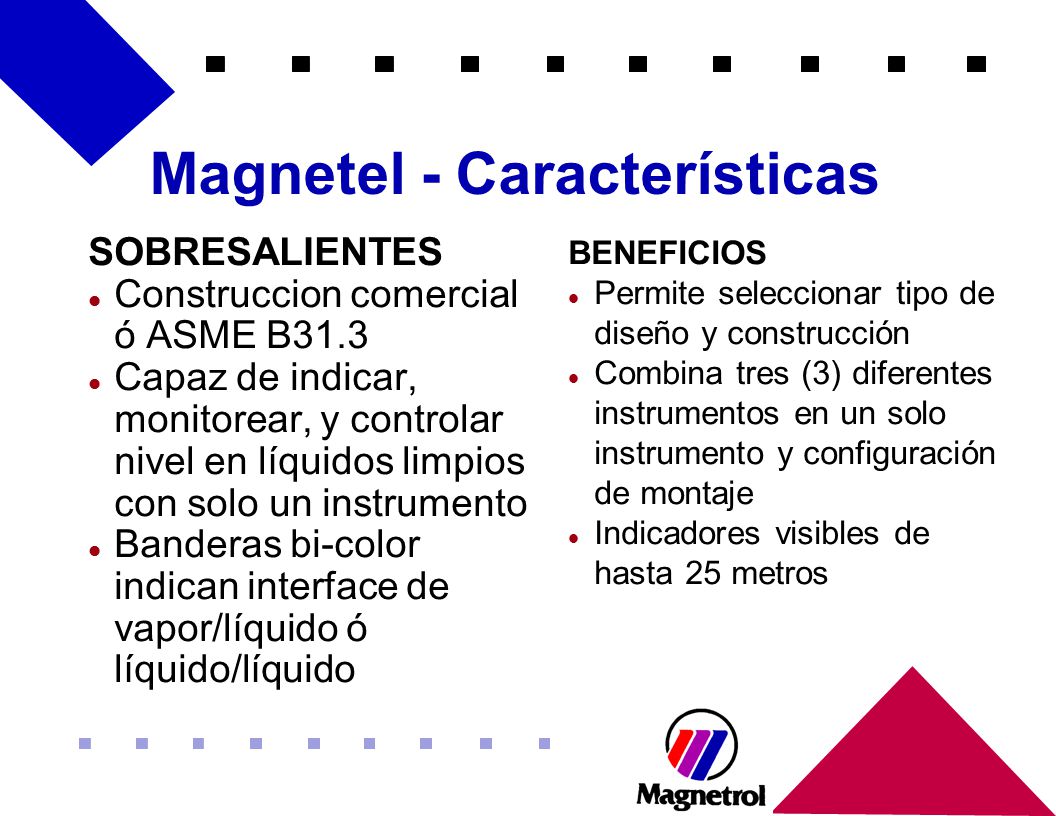

4 Magnetel - Características
SOBRESALIENTES Construccion comercial ó ASME B31.3 Capaz de indicar, monitorear, y controlar nivel en líquidos limpios con solo un instrumento Banderas bi-color indican interface de vapor/líquido ó líquido/líquido BENEFICIOS Permite seleccionar tipo de diseño y construcción Combina tres (3) diferentes instrumentos en un solo instrumento y configuración de montaje Indicadores visibles de hasta 25 metros

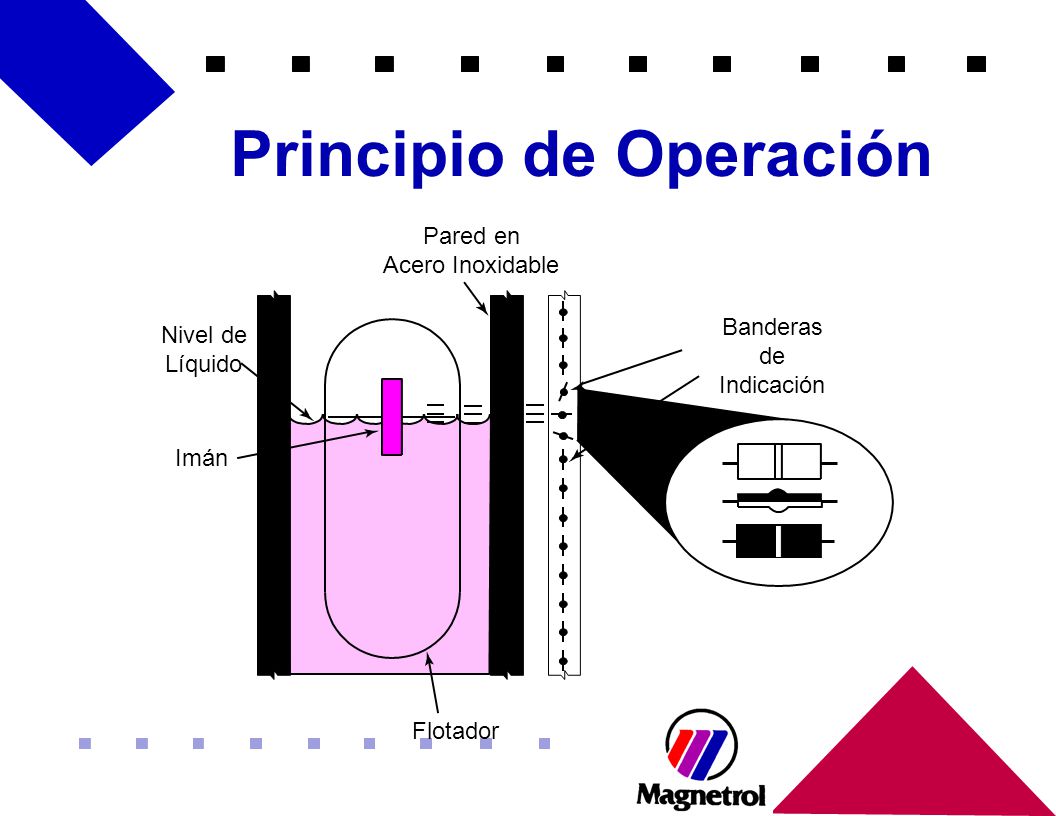

5 Principio de Operación
Pared en Acero Inoxidable Banderas de Indicación Nivel de Líquido Imán Flotador

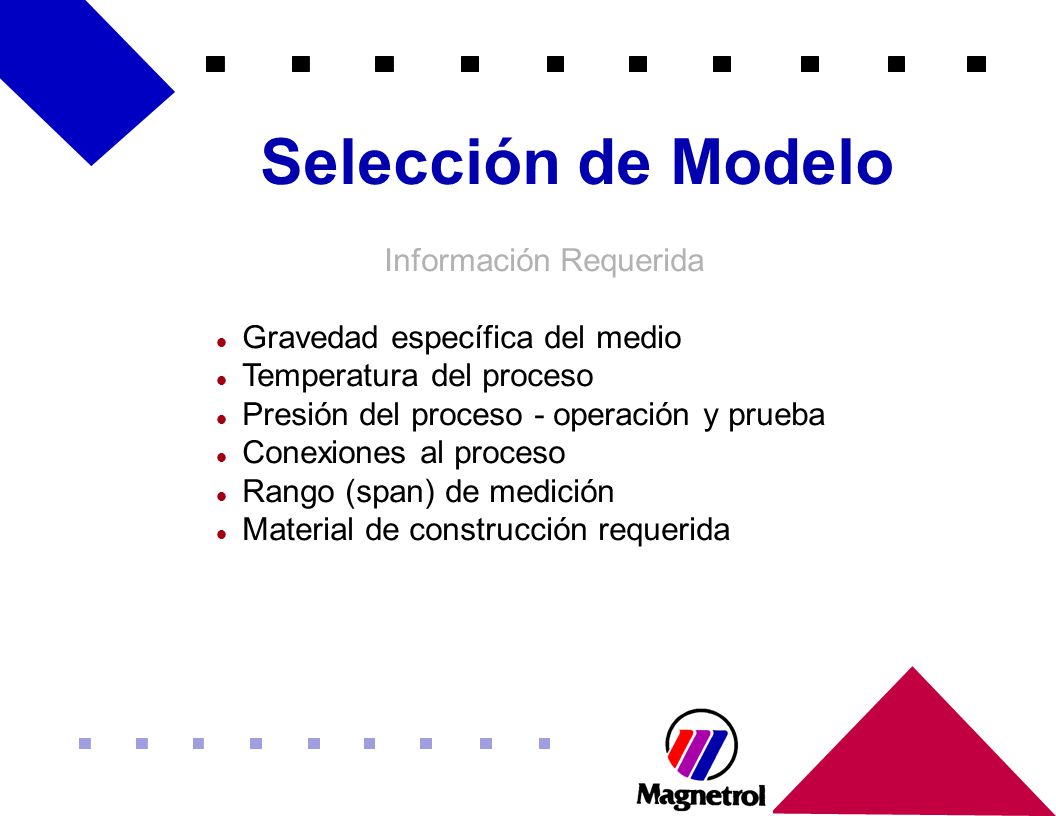

6 Información Requerida
Selección de Modelo Información Requerida Gravedad específica del medio Temperatura del proceso Presión del proceso - operación y prueba Conexiones al proceso Rango (span) de medición Material de construcción requerida

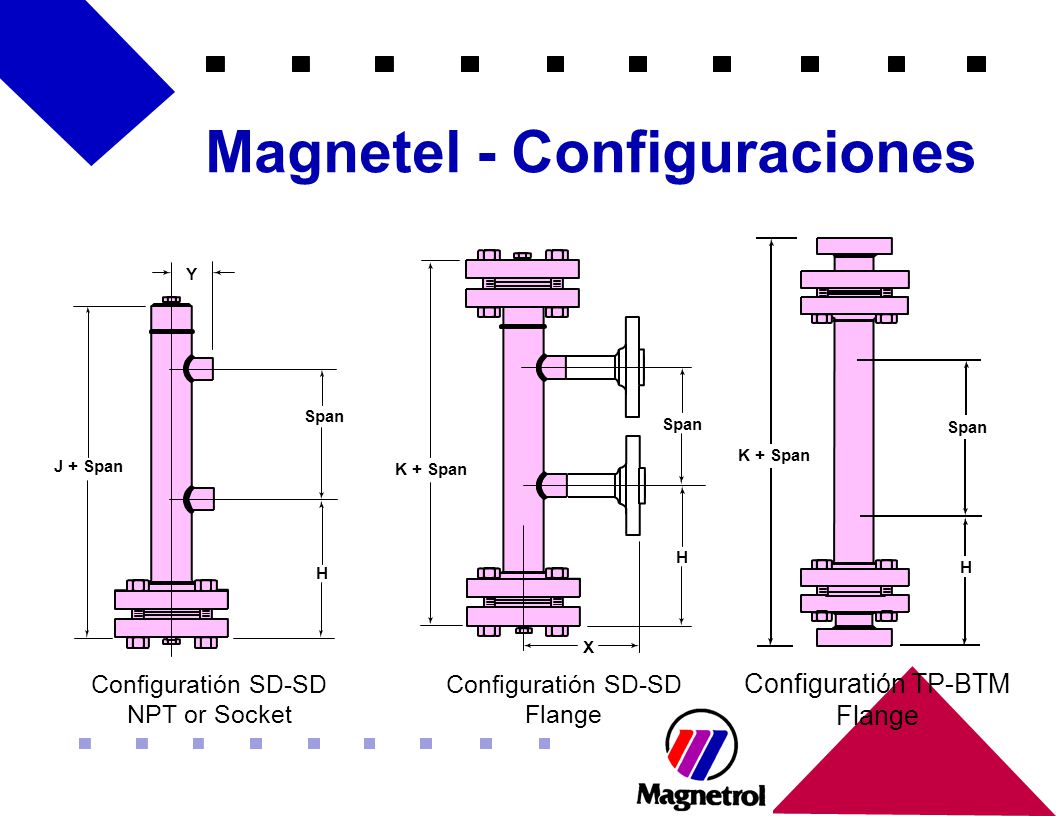

7 Magnetel - Configuraciones
Configuratión SD-SD Flange Span H X K + Span NPT or Socket J + Span Y Configuratión TP-BTM

8 Magnetel - Configuraciones
Configuratión TP-BTM Flange Span H K + Span Configuratión TK-TOP Tank Top Mount J + Span

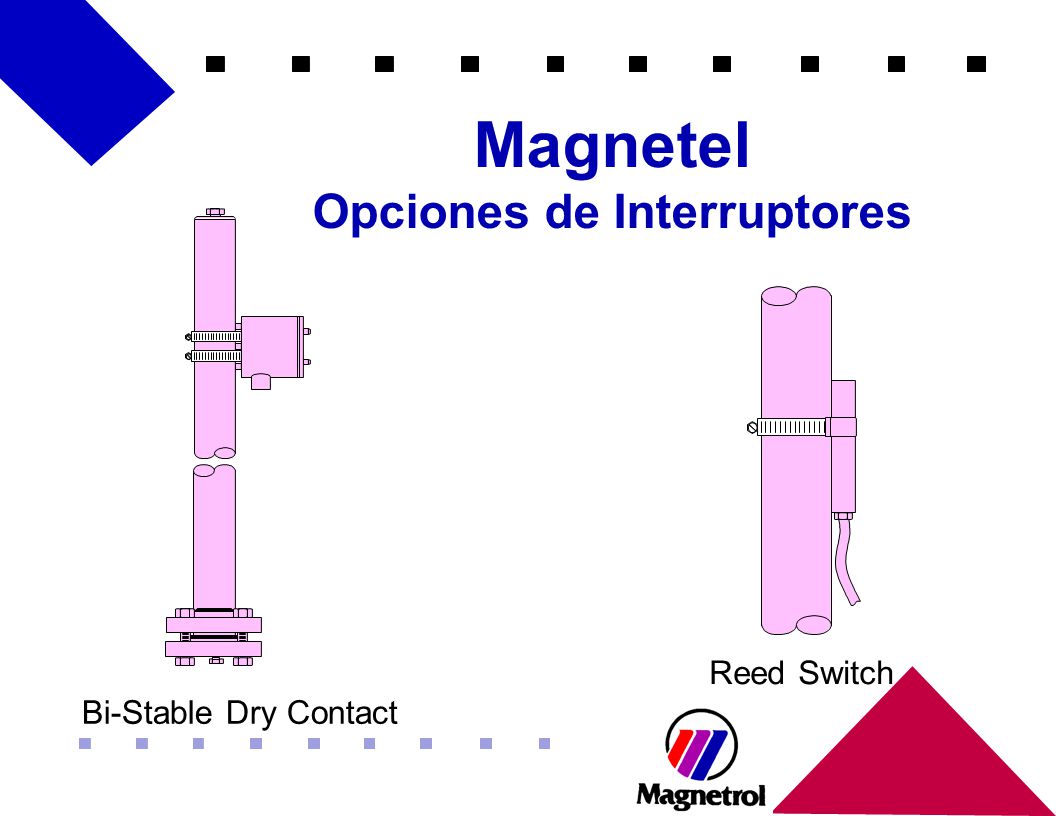

9 Opciones de Interruptores
Magnetel Opciones de Interruptores Reed Switch Bi-Stable Dry Contact

10 Magnetel - Transmisor Cadena de contactos "Reed” 24 VDC
10 mm resolucion/exactitud

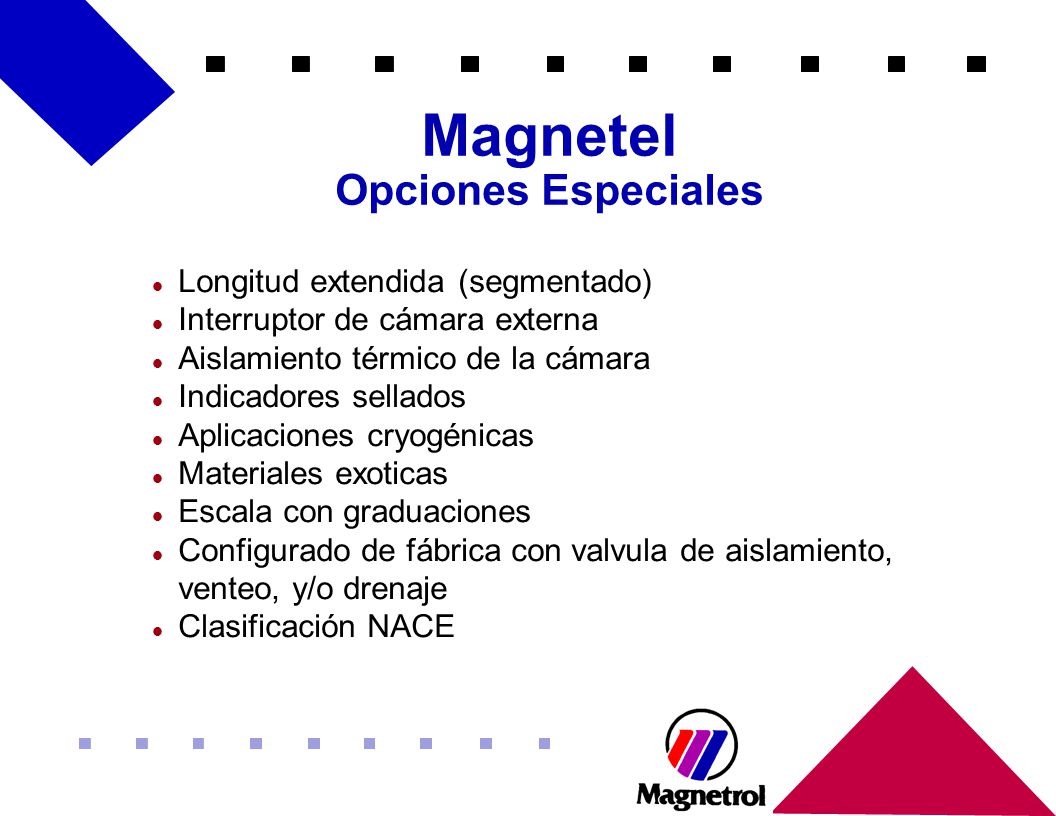

11 Magnetel Opciones Especiales Longitud extendida (segmentado)
Interruptor de cámara externa Aislamiento térmico de la cámara Indicadores sellados Aplicaciones cryogénicas Materiales exoticas Escala con graduaciones Configurado de fábrica con valvula de aislamiento, venteo, y/o drenaje Clasificación NACE

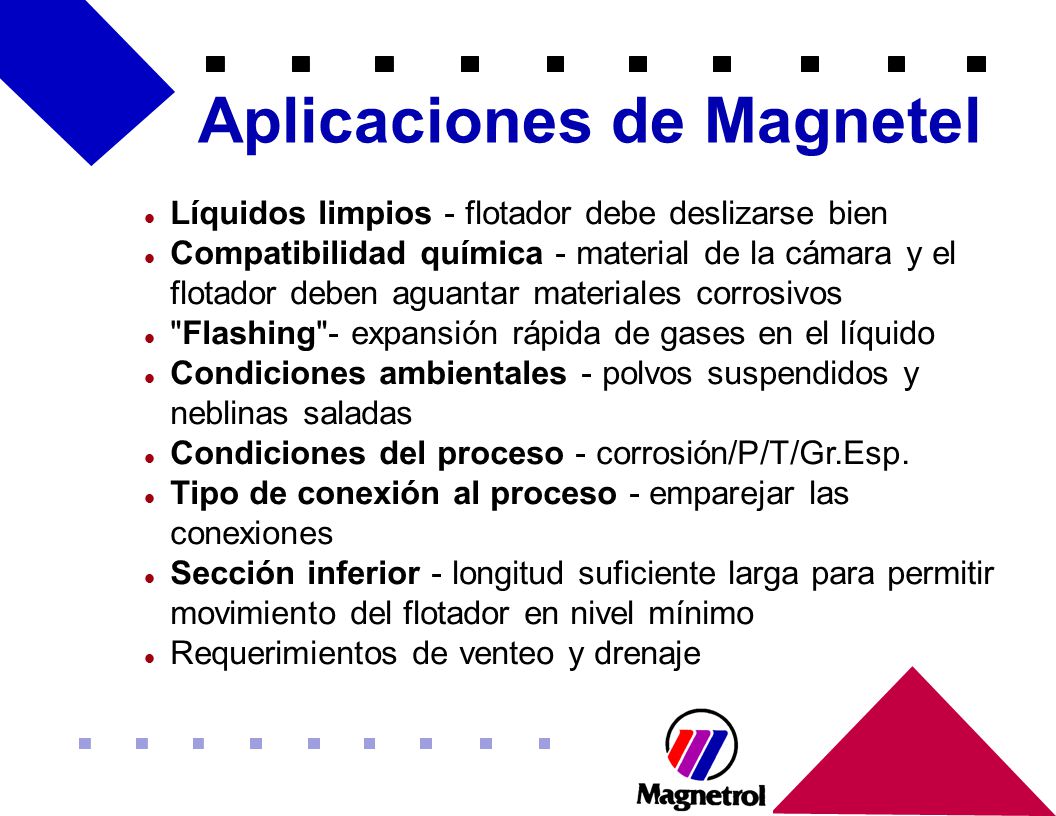

12 Aplicaciones de Magnetel
Líquidos limpios - flotador debe deslizarse bien Compatibilidad química - material de la cámara y el flotador deben aguantar materiales corrosivos "Flashing"- expansión rápida de gases en el líquido Condiciones ambientales - polvos suspendidos y neblinas saladas Condiciones del proceso - corrosión/P/T/Gr.Esp. Tipo de conexión al proceso - emparejar las conexiones Sección inferior - longitud suficiente larga para permitir movimiento del flotador en nivel mínimo Requerimientos de venteo y drenaje

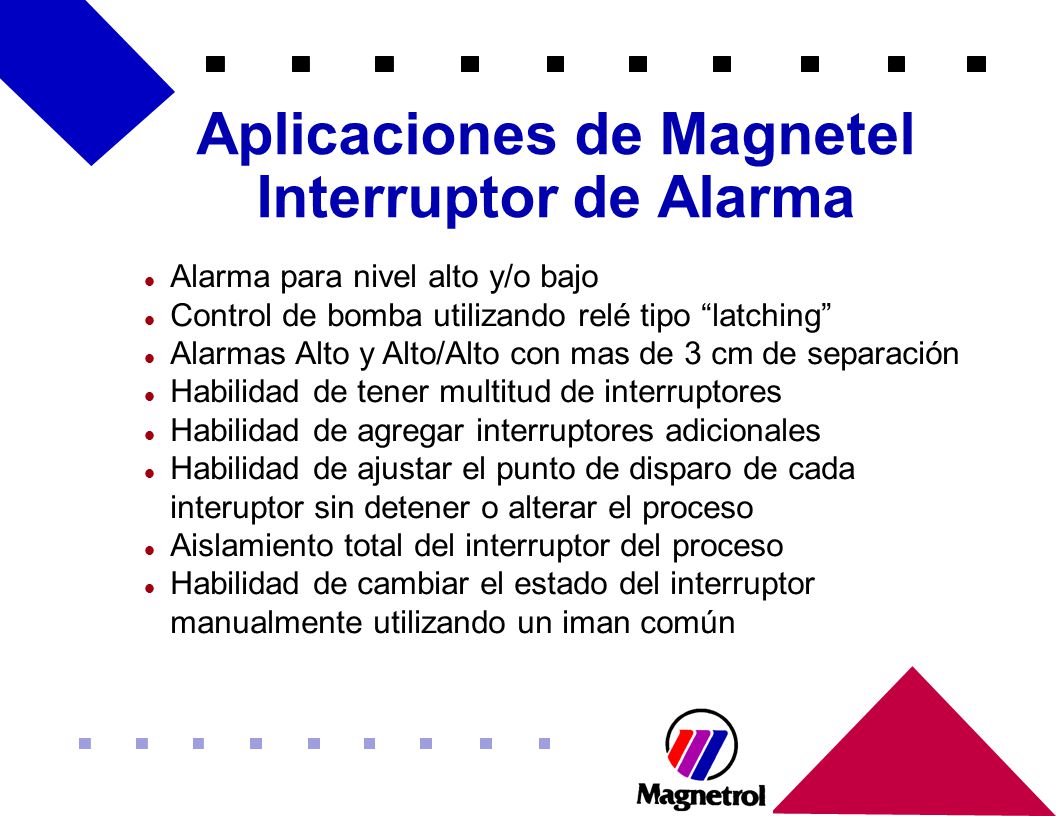

13 Aplicaciones de Magnetel Interruptor de Alarma
Alarma para nivel alto y/o bajo Control de bomba utilizando relé tipo “latching” Alarmas Alto y Alto/Alto con mas de 3 cm de separación Habilidad de tener multitud de interruptores Habilidad de agregar interruptores adicionales Habilidad de ajustar el punto de disparo de cada interuptor sin detener o alterar el proceso Aislamiento total del interruptor del proceso Habilidad de cambiar el estado del interruptor manualmente utilizando un iman común

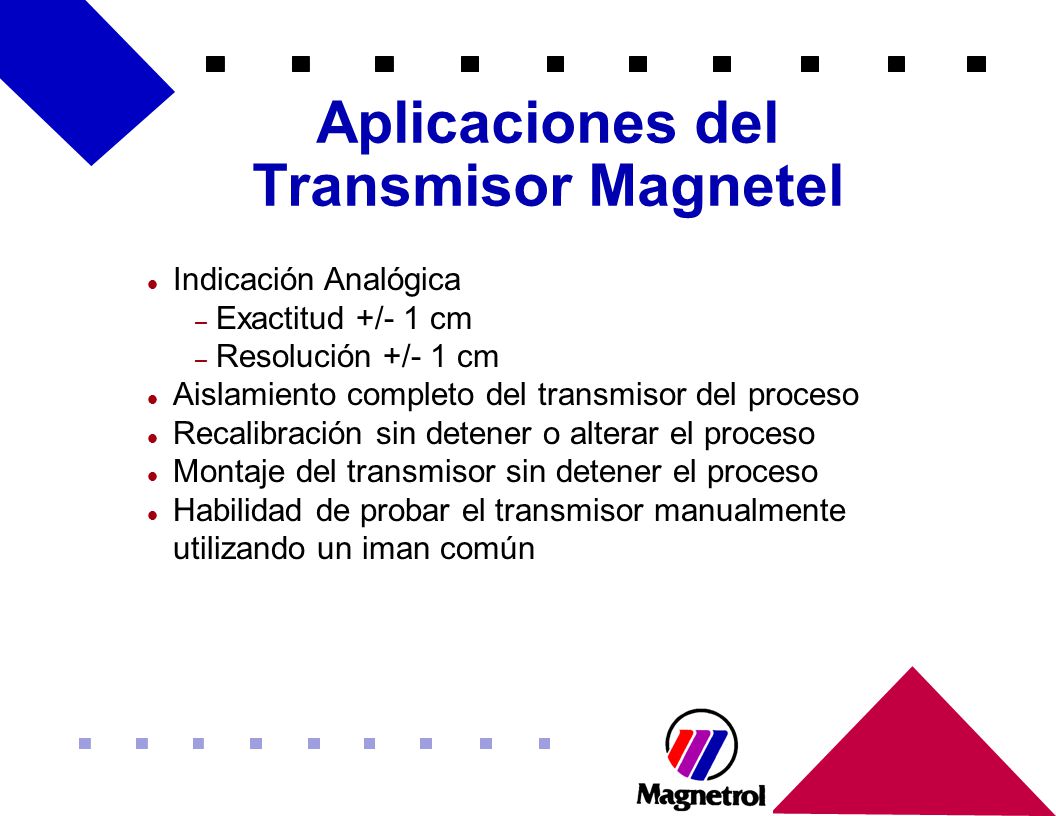

14 Aplicaciones del Transmisor Magnetel
Indicación Analógica Exactitud +/- 1 cm Resolución +/- 1 cm Aislamiento completo del transmisor del proceso Recalibración sin detener o alterar el proceso Montaje del transmisor sin detener el proceso Habilidad de probar el transmisor manualmente utilizando un iman común

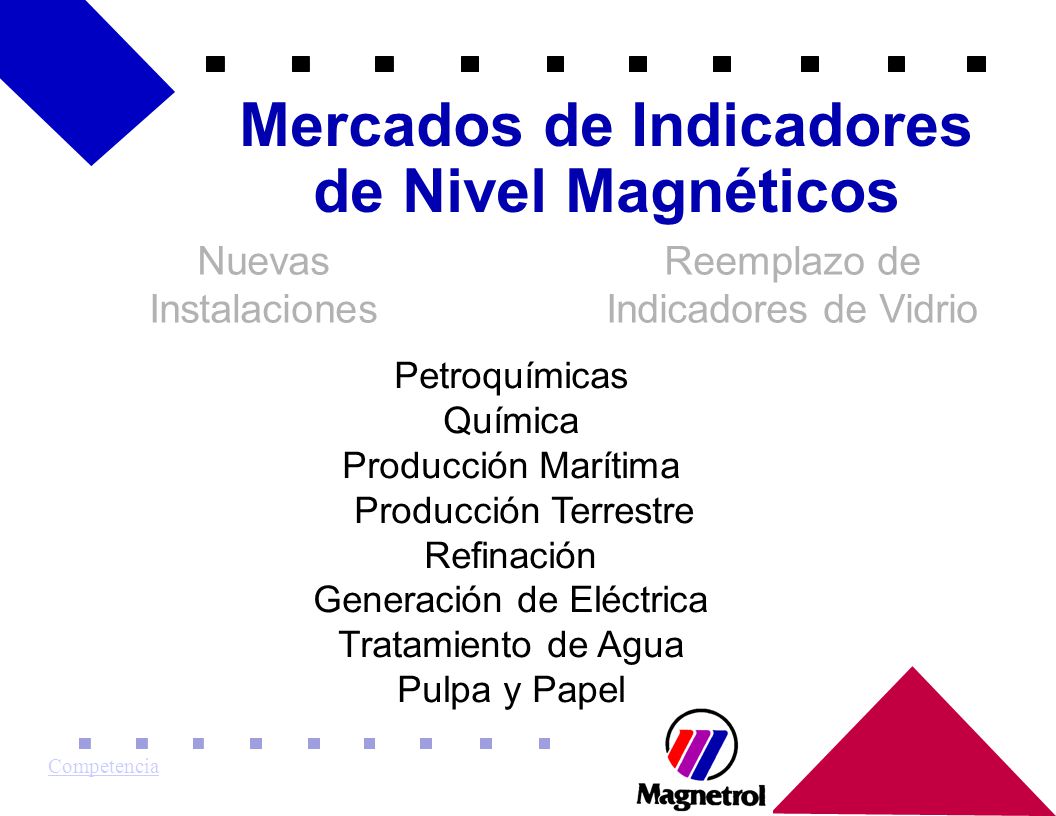

15 Mercados de Indicadores de Nivel Magnéticos
Nuevas Instalaciones Reemplazo de Indicadores de Vidrio Petroquímicas Química Producción Marítima Producción Terrestre Refinación Generación de Eléctrica Tratamiento de Agua Pulpa y Papel Competencia

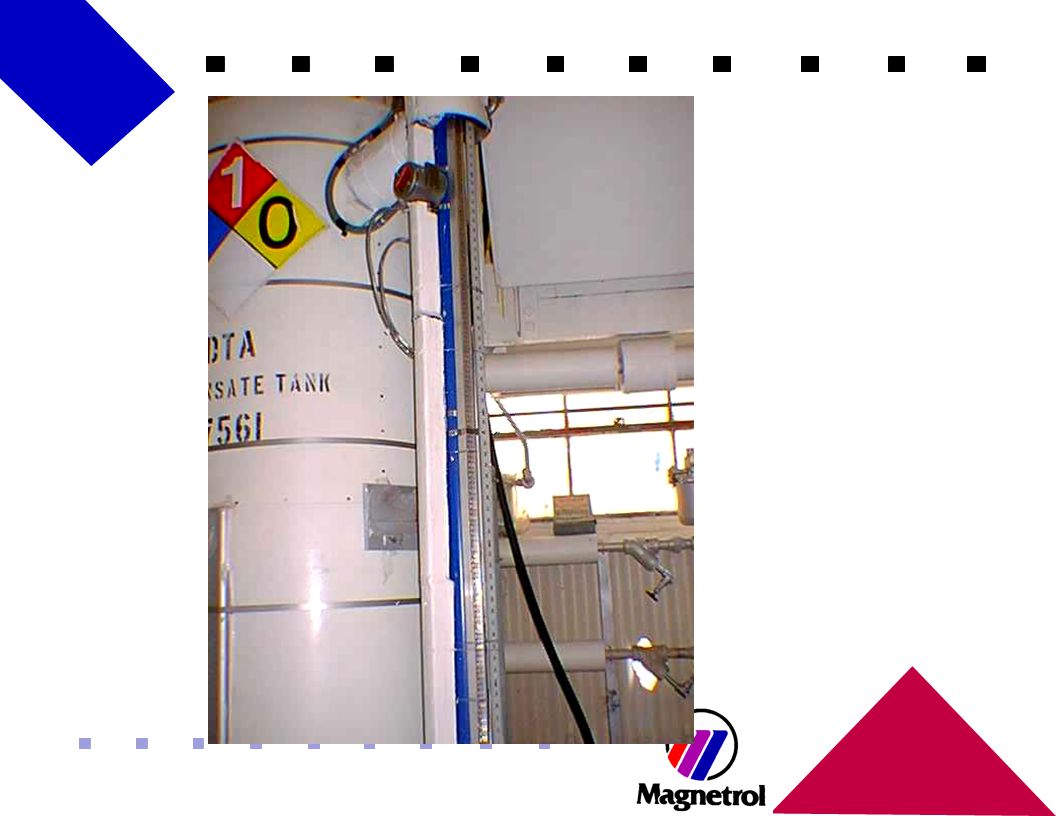

16 Aplicaciones Típicas de Magnetel FROM HEAT EXCHANGERS ISOLATION VALVE
14 13 12 11 10 9 8 7 6 5 4 3 2 1 ISOLATION VALVE FROM HEAT EXCHANGERS CONDENSATE CONDENSATE RECEIVER 15 PSIG 210 F 0.96 S.G. TO BOILER FEEDWATER PUMP 98" DRAIN VALVE

17
