VALVULAS DE PASO ANULAR

Presentación del tema: "VALVULAS DE PASO ANULAR"— Transcripción de la presentación:

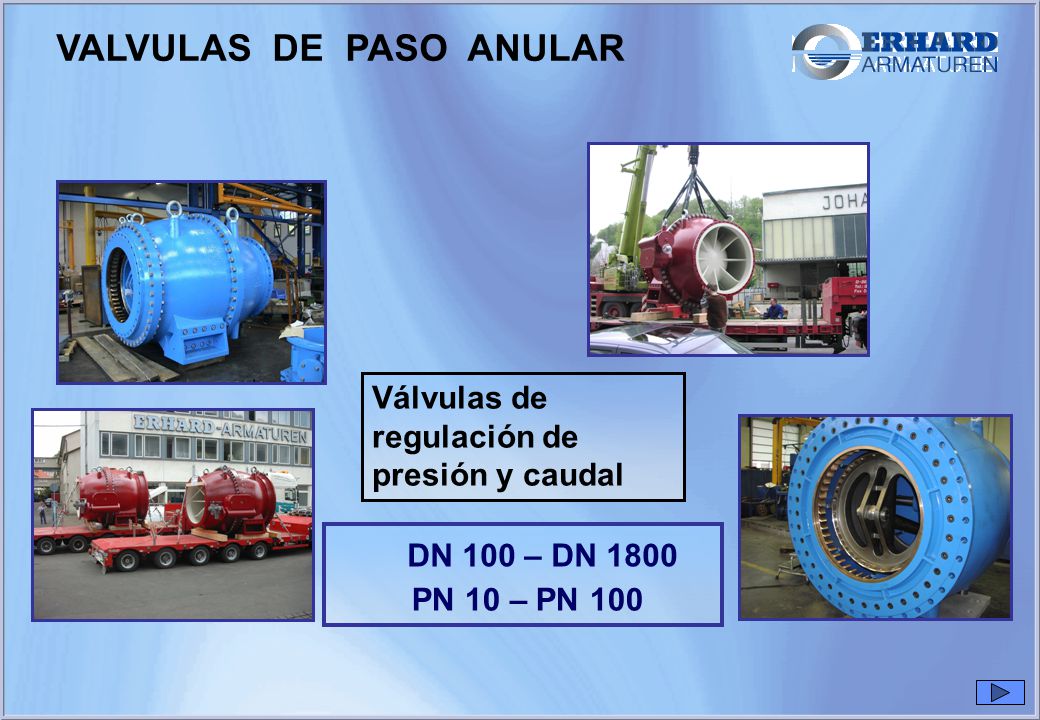

1 VALVULAS DE PASO ANULAR
Válvulas de regulación de presión y caudal DN 100 – DN 1800 PN 10 – PN 100

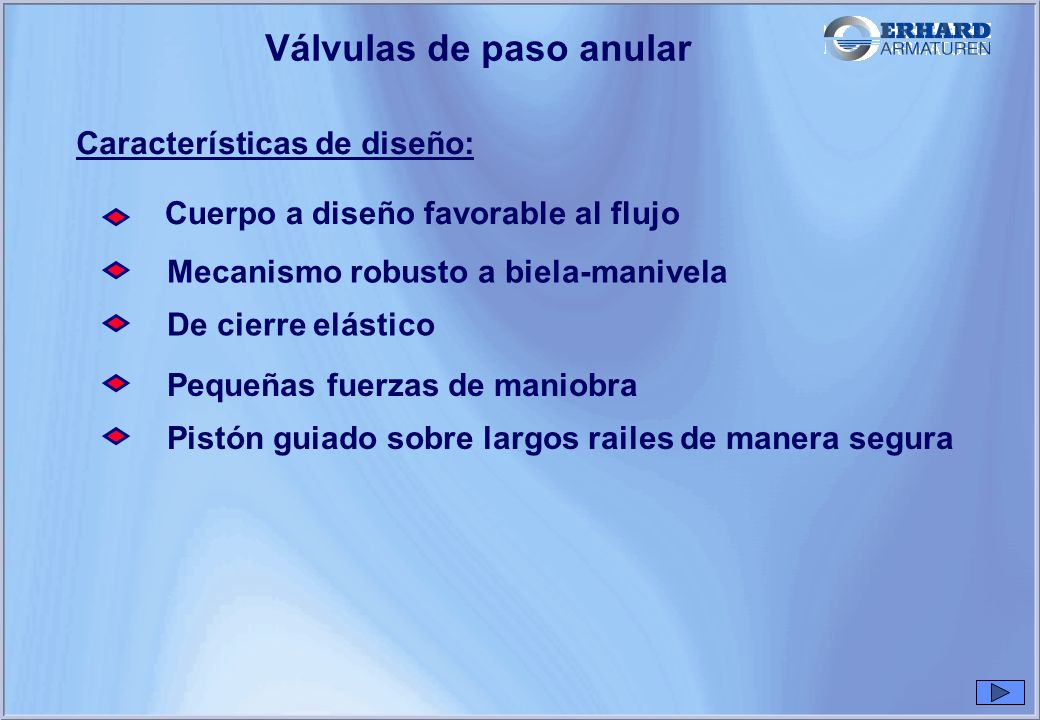

2 Válvulas de paso anular
Características de diseño: Cuerpo a diseño favorable al flujo Mecanismo robusto a biela-manivela De cierre elástico Pequeñas fuerzas de maniobra Pistón guiado sobre largos railes de manera segura

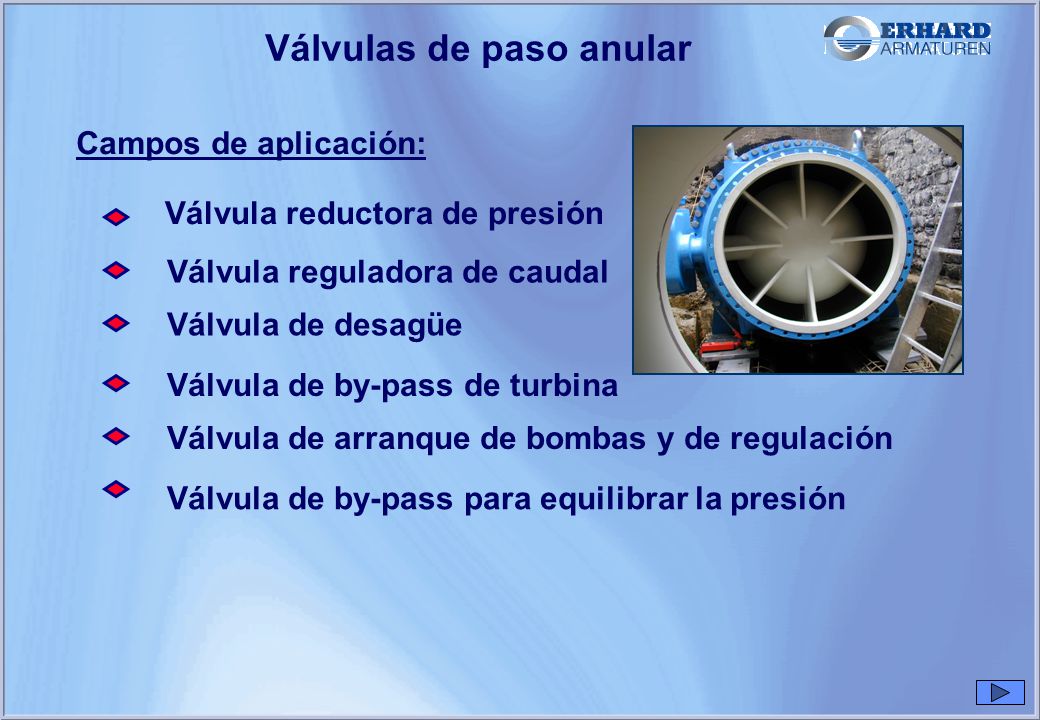

3 Válvulas de paso anular
Campos de aplicación: Válvula reductora de presión Válvula reguladora de caudal Válvula de desagüe Válvula de by-pass de turbina Válvula de arranque de bombas y de regulación Válvula de by-pass para equilibrar la presión

4 Válvulas de paso anular
Diseño Corona de aletas Cilindro ranurado Tipos especiales

5 Válvulas de paso anular
Características del flujo en posiciones intermedias: Válvula de mariposa Válvula de compuerta Turbulencias causadas por el obturador

6 Válvulas de paso anular
Características del flujo en posiciones intermedias: Válvula de paso anular Posición ABIERTO Posición intermedia Diseño aerodinámico Ningunas turbulencias Sección anular de estrangulación Característica lineal de estrangulación

7 Cuerpo en una sola pieza : DN 100 - 300
Válvulas de paso anular Materiales: Cuerpo en una sola pieza : DN Cuerpo Fundición dúctil EN-JS1050 A 536 Pistón INOX 1.4301 grado 304 Cilindro ranurado Corona de aletas 1.4408 grado 351 Eje, manivela 1.4057, 1.4313 grado grado 182 F6 NM Railes de guía DN : INOX DN : latón duro Tornillos interiores A4 grado 316

8 Cuerpo en varias piezas
Válvulas de paso anular Materiales: Cuerpo en varias piezas DN Cuerpo Fundicíón (dúctil) EN-JL1040 (EN-JS1050) A B (A 536) Pistón INOX 1.4308 grado 351 Cilindro ranurado 1.4301/1.4308 grado 304/351 Corona de aletas Bronce bronce Eje, manivela / grado grado 182 F6 NM Railes guía Latón duro Tornillos interiores A2/4 grado 304/316

9 Válvulas de paso anular
Conducción del pistón: Conducción segura incluso bajo condiciones extremas Largos railes de latón especial

10 Válvulas de paso anular
Diseño con corona de aletas: Burbujas de cavitación se dirijen al centro de la tubería Corona de aletas

11 Válvulas de paso anular
Diseño con cilindro ranurado: Burbujas de cavitación en el centro del cilindro ranurado Cilindro ranurado

12 Válvulas de paso anular
Criterios para selección y dimensionamiento: Válvulas de paso anular se dimensionan en función de las condiciones de presión y de los caudales, nunca en función del diámetro nominal de la tubería Para preparar una oferta adecuada, necesitamos los datos siguientes: Función de la válvula (por ej. válvula de entrada de depósito, válvula reductora de presión dentro de la tubería etc.) Presión aguas arriba Presión aguas abajo Caudales (mín., norm., máx.) Caudal requerido bajo presión diferencial mínima (a indicar caudal y presión diferencial mín.)

13 Reducción de presión/ regulación del caudal dentro de tubería
Válvulas de paso anular Aplicación: Diseño con corona de aletas: Reducción de presión/ regulación del caudal dentro de tubería Condiciones de presión: P2 > 2/3 x P1 P1 = presión aguas arriba P2 = presión aguas abajo Velocidades del flujo: Velocidades del flujo: normal: v = 4 m/s máx: v = 5 m/s

14 Válvulas de paso anular
2. Diseño con corona de aletas como válvula de entrada de depósitio con dispositivo de admisión de aire Velocidad flujo recomendada: v máx = 15 m/s Cavitación se eliminará mediante admisión de aire (evitando el vacío peligroso) Aire

15 Válvulas de paso anular
3. Válvula de desagüe Extremo de la tubería Velocidad de flujo máx. recomendada: 15 m/s Dispositivo de admisión de aire con tubos de aire Desagüe por arriba del nivel de agua Desagüe por abajo del nivel de agua, con dispositivo de admisión de aire

16 Válvulas de paso anular
Aplicación: Diseño con cilindro ranurado 1. Reducción de presión/Regulación caudal dentro de la tubería Para altas presiones diferenciales P2 < 2/3 x P1 Velocidades flujo: normal: v = 5 m/s máx: v = 7 m/s

17 Válvulas de paso anular
Diseño con cilindro ranurado: 2. Válvula de entrada de depósito Para alimentar bajo el nivel de agua, sin admisión de aire

18 Válvulas de paso anular
Principio de estanqueidad: Cuerpo en una sola pieza < DN 350 Anillo de asiento Anillo de retención Pistón Junta perfilada

19 Válvulas de paso anular
Principio de estanqueidad: Cuerpo en varias piezas > DN 300 Cuerpo Junta perfilada Anillo de asiento Pistón Anillo de retención

20 Válvulas de paso anular
Actuadores: Manual con mecanismo y volante Mecanismo y actuador elécrico Actuador neumático Actuador hidráulico – a doble efecto Accionamiento por contrapeso Actuador RF hidráulico/eléctrico Accionamiento por floatdor

21 Válvulas de paso anular
Mecanismo y actuador electrico „Auma“ Accionamiento hidráulico por contrapeso Actuador neumático con accionamiento manual de emergencia

22 Válvulas de paso anular
Válvula de paso anular con accionamiento por flotador

23 Válvulas de paso anular
Válvula de paso anular con actuador RF Mecanismo y actuador electrico para servicio de regulación Accionamiento hidr. por contrapeso para cierre de emergencia Sistemas separados mediante acoplamiento magnético Actuador eléctrico Palanca con contrapeso Mecanismo Acoplamiento magnético Cilindro hidráulico con unidad hidráulica incorporada

24 Válvulas de paso anular
Diseños de cilindro ranurado: Cilindro ranurado especial para características particulares Cilindro ranurado standard Cilindro ranurado especial para alta presión diferencial

25 Válvulas de paso anular
Tipos especiales: Cilindro perforado Para presiones diferenciales muy altas Para DN grandes Buenas características anticavitacionales bajo altas presiones diferenciales Mayores pérdidas de carga comparadas con cilindro ranurado Anillo de estrangulación Baja pérdida de carga en plena apertura Buena regulación de caudales mínimos

26 Válvulas de paso anular
Tipos especiales: Válvula de paso anular DN 700, PN 81 Actuador hidráulico Con cilindro perforado de 3 fases
