1 CLÁSIFICACIÓN DE LAS VÁLVULAS

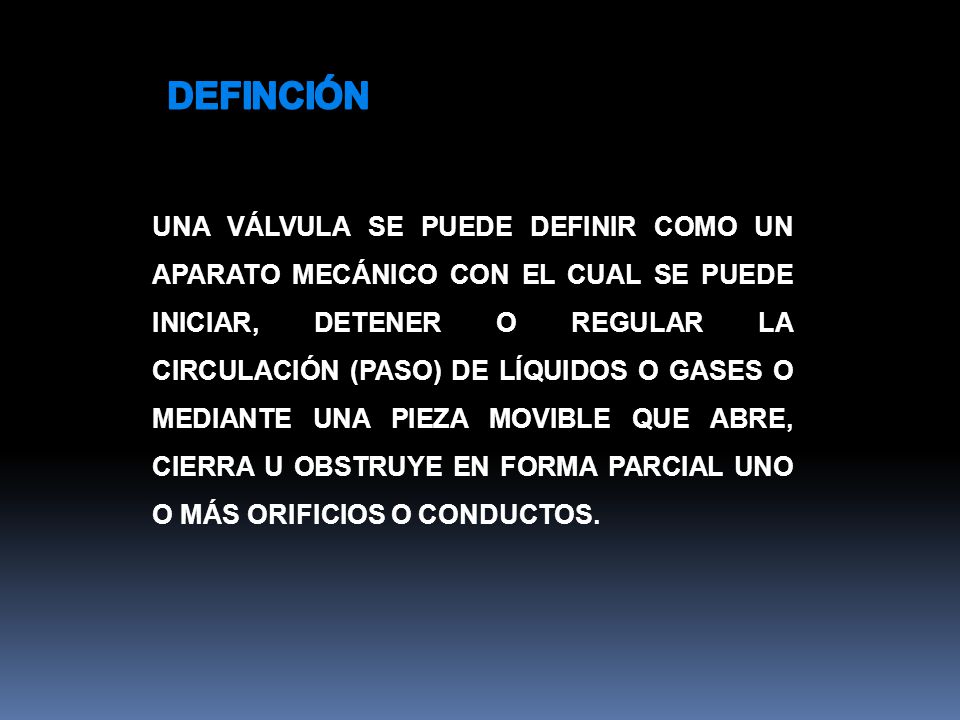

2 TIPOS DE VALVULAS DEFINCIÓN UNA VÁLVULA SE PUEDE DEFINIR COMO UN APARATO MECÁNICO CON EL CUAL SE PUEDE INICIAR, DETENER O REGULAR LA CIRCULACIÓN (PASO) DE LÍQUIDOS O GASES O MEDIANTE UNA PIEZA MOVIBLE QUE ABRE, CIERRA U OBSTRUYE EN FORMA PARCIAL UNO O MÁS ORIFICIOS O CONDUCTOS.

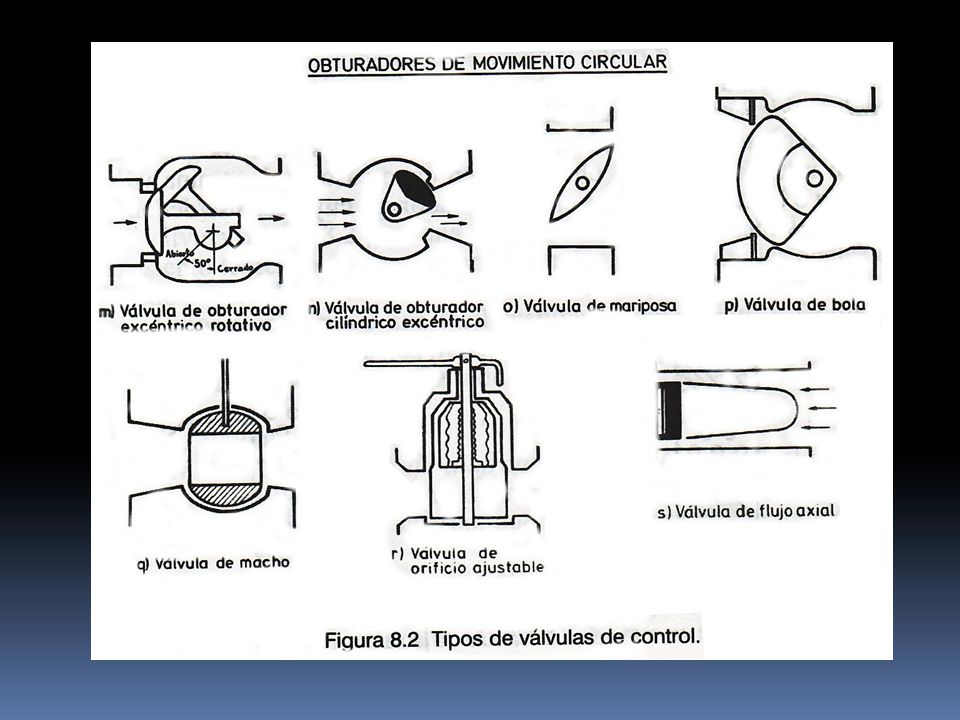

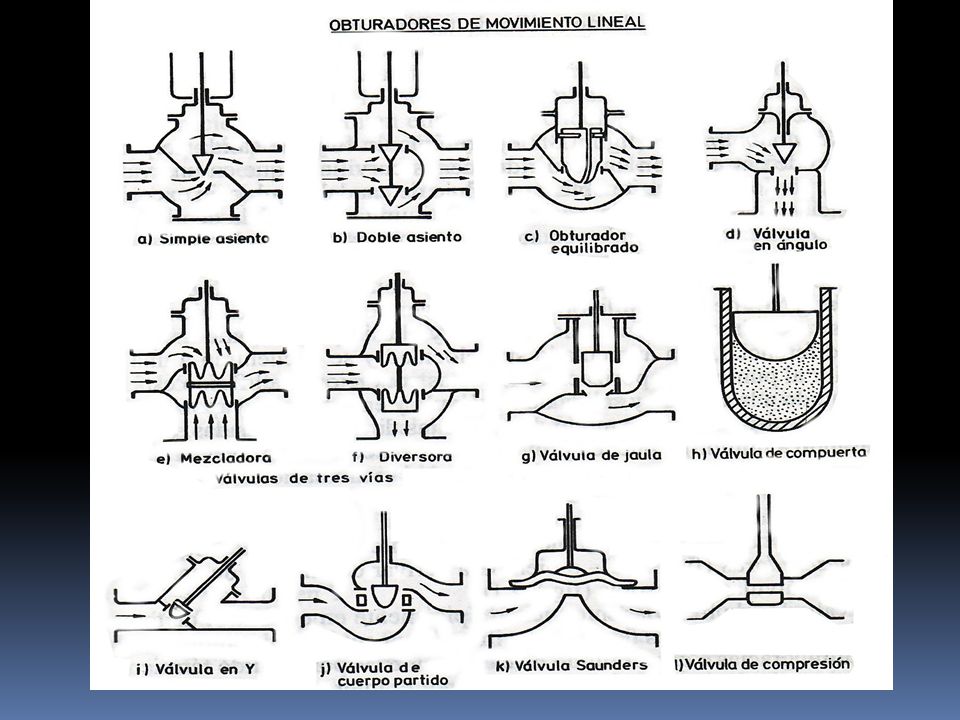

3 DE ACUERDO A LA OPERATIVIDAD DE LA ABERTURA V. DE AGUJA (NEEDLE VALVE)
V. DE ANGULAR V. DE COMPUERTA V. DE DIAFRAGMA V. DE GLOBO V. DE CONO FIJO V. TIPO PINCH V. MULTI-GIRO V. DE BOLA V. DE MARIPOSA V. ‘MACHO’ (PLUG VALVE) DE ACUERDO A LA OPERATIVIDAD DE LA ABERTURA V. CUARTO DE GIRO V. DE DESAHOGO (ALIVIO) V. DE RETENCIÓN DE COLUMPIO V. DE ELEVACIÓN V. DE MARIPOSA V. DE RETENCIÓN (CHECK) V. DE RETENCIÓN V. DE DUCK-BILL V. DE DISCO OBLICUO

4 PARTES DE LA VÁLVULA DE CONTROL

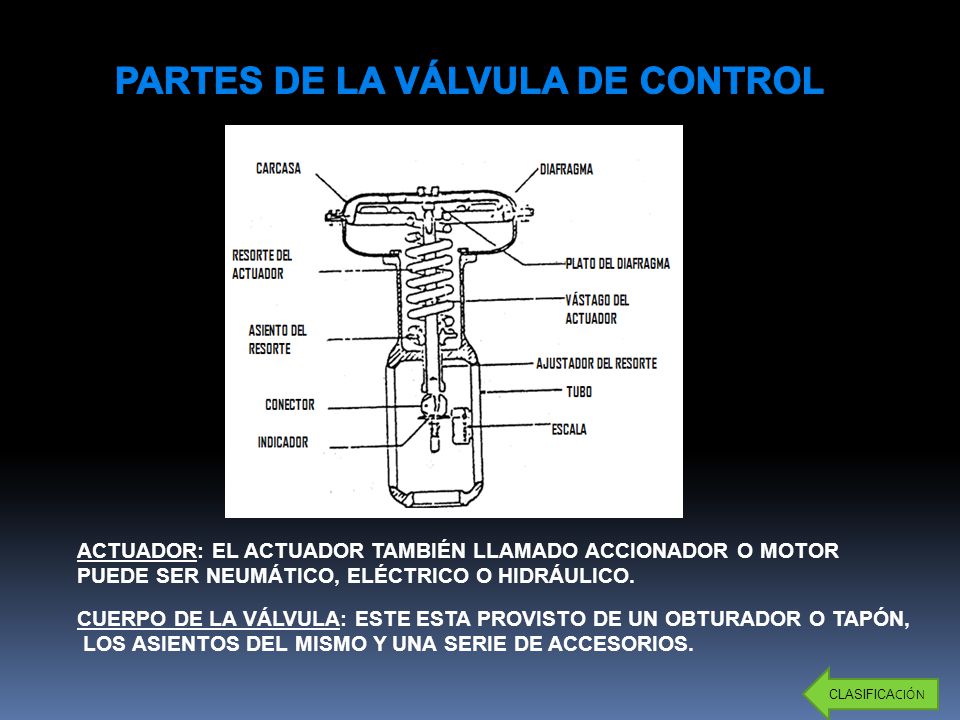

ACTUADOR: EL ACTUADOR TAMBIÉN LLAMADO ACCIONADOR O MOTOR PUEDE SER NEUMÁTICO, ELÉCTRICO O HIDRÁULICO. CUERPO DE LA VÁLVULA: ESTE ESTA PROVISTO DE UN OBTURADOR O TAPÓN, LOS ASIENTOS DEL MISMO Y UNA SERIE DE ACCESORIOS. CLASIFICACIÓN

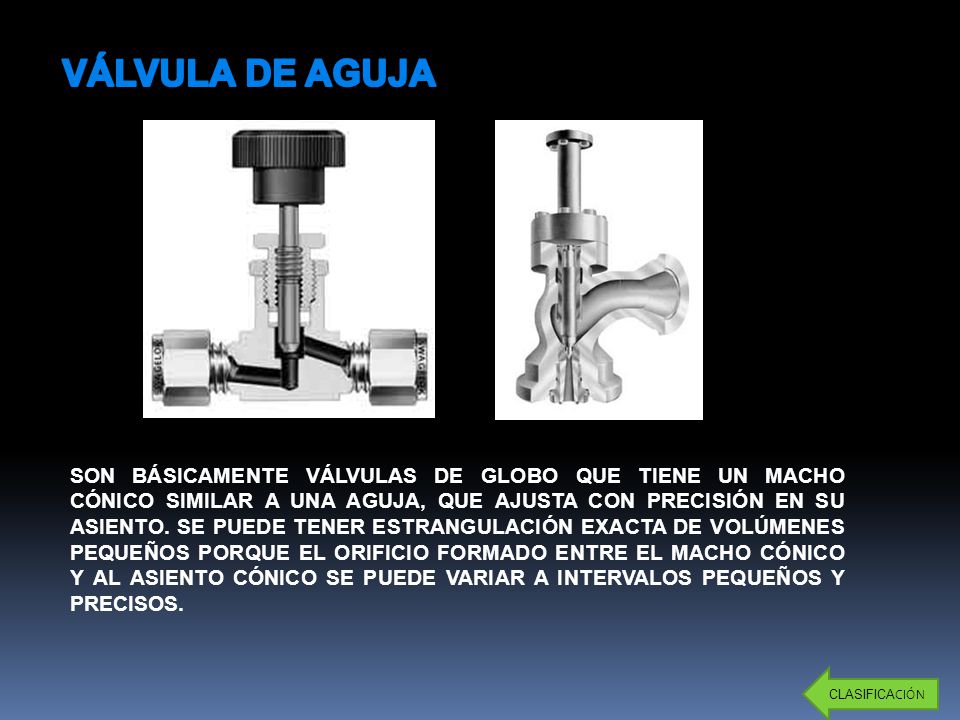

5 VÁLVULA DE AGUJA SON BÁSICAMENTE VÁLVULAS DE GLOBO QUE TIENE UN MACHO CÓNICO SIMILAR A UNA AGUJA, QUE AJUSTA CON PRECISIÓN EN SU ASIENTO. SE PUEDE TENER ESTRANGULACIÓN EXACTA DE VOLÚMENES PEQUEÑOS PORQUE EL ORIFICIO FORMADO ENTRE EL MACHO CÓNICO Y AL ASIENTO CÓNICO SE PUEDE VARIAR A INTERVALOS PEQUEÑOS Y PRECISOS. CLASIFICACIÓN

6 VÁLVULA DE COMPUERTA ES DE VUELTAS MÚLTIPLES, EN LA CUAL SE CIERRA EL ORIFICIO CON UN DISCO VERTICAL DE CARA PLANA QUE SE DESLIZA EN ÁNGULOS RECTOS SOBRE EL ASIENTO. RECOMENDADA PARA: SERVICIO CON APERTURA TOTAL O CIERRE TOTAL, SIN ESTRANGULACIÓN. PARA USO POCO FRECUENTE. PARA RESISTENCIA MÍNIMA A LA CIRCULACIÓN. PARA MÍNIMAS CANTIDADES DE FLUIDO O LIQUIDO ATRAPADO EN LA TUBERÍA APLICACIONES: SERVICIO GENERAL, ACEITES Y PETROLEO, GAS, AIRE, PASTAS SEMILÍQUIDAS, LÍQUIDOS ESPESOS, VAPOR, GASES Y LÍQUIDOS NO CONDENSABLES, LÍQUIDOS CORROSIVOS. CLASIFICACIÓN

7 VÁLVULA DE DIAFRAGMA LAS VÁLVULAS DE DIAFRAGMA SON DE VUELTAS MÚLTIPLES Y EFECTÚAN EL CIERRE POR MEDIO DE UN DIAFRAGMA FLEXIBLE SUJETO A UN COMPRESOR. CUANDO EL VÁSTAGO DE LA VÁLVULA HACE DESCENDER EL COMPRESOR, EL DIAFRAGMA PRODUCE SELLAMIENTO Y CORTA LA CIRCULACIÓN RECOMENDADA PARA: SERVICIO CON APERTURA TOTAL O CIERRE TOTAL. PARA SERVICIO DE ESTRANGULACIÓN. PARA SERVICIO CON BAJAS PRESIONES DE OPERACIÓN. APLICACIONES: FLUIDOS CORROSIVOS, MATERIALES PEGAJOSOS O VISCOSOS, PASTAS SEMILÍQUIDAS FIBROSAS, LODOS, ALIMENTOS, PRODUCTOS, FARMACÉUTICOS. CLASIFICACIÓN

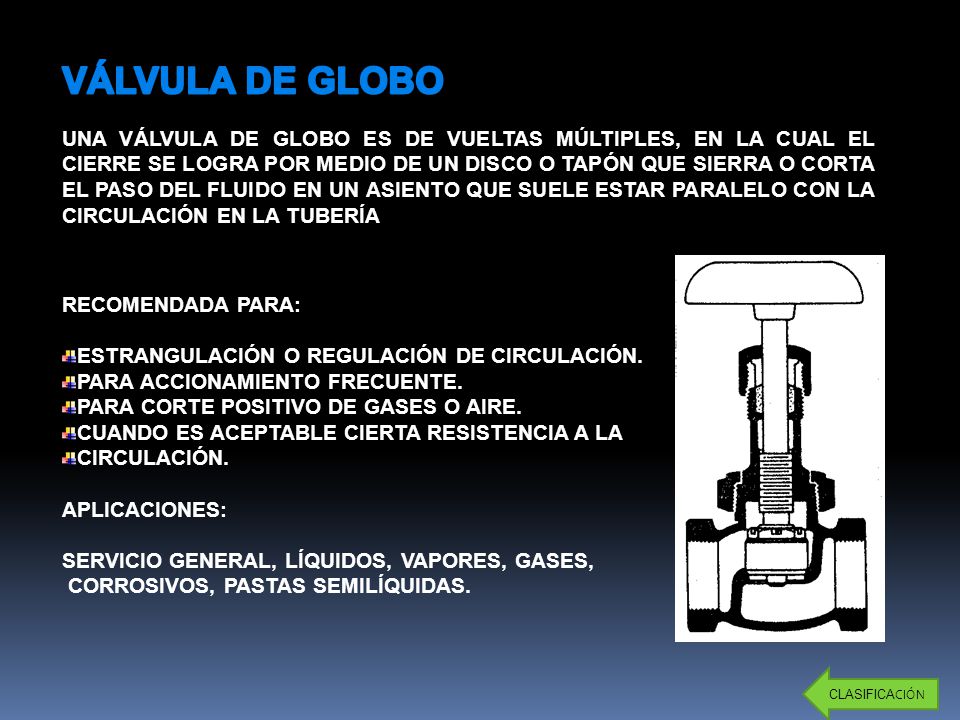

8 VÁLVULA DE GLOBO UNA VÁLVULA DE GLOBO ES DE VUELTAS MÚLTIPLES, EN LA CUAL EL CIERRE SE LOGRA POR MEDIO DE UN DISCO O TAPÓN QUE SIERRA O CORTA EL PASO DEL FLUIDO EN UN ASIENTO QUE SUELE ESTAR PARALELO CON LA CIRCULACIÓN EN LA TUBERÍA RECOMENDADA PARA: ESTRANGULACIÓN O REGULACIÓN DE CIRCULACIÓN. PARA ACCIONAMIENTO FRECUENTE. PARA CORTE POSITIVO DE GASES O AIRE. CUANDO ES ACEPTABLE CIERTA RESISTENCIA A LA CIRCULACIÓN. APLICACIONES: SERVICIO GENERAL, LÍQUIDOS, VAPORES, GASES, CORROSIVOS, PASTAS SEMILÍQUIDAS. CLASIFICACIÓN

9 VÁLVULA DE ÁNGULO V. DE CONO FIJO V. TIPO PINCH
VÁLVULAS DE ÁNGULO: SON SIMILARES A LAS DE GLOBO, SU DIFERENCIA PRINCIPAL ES QUE EL FLUJO DEL FLUIDO HACE UN GIRO DE 90° V. DE CONO FIJO ESTAS VÁLVULAS REGULAN EL FLUIDO DESDE EL GOTEO HASTA EL SELLADO HERMÉTICO. ADEMÁS SIGUEN SIENDO EFICIENTES PARA CUALQUIER POSICIÓN DEL VÁSTAGO V. TIPO PINCH IDÓNEAS EN SERVICIOS DE LÍQUIDOS PASTASOS Y PARTÍCULAS SÓLIDAS EN SUSPENSIÓN, EVITA EL CONTACTO CON LOS MECANISMOS DE LA VÁLVULA Y CUALQUIER TIPO CONTAMINACIÓN HACIA O DESDE EL EXTERIOR. GENERALMENTE LA VÁLVULA PINCH ESTÁ LIMITADA A TRABAJAR A BAJAS PRESIONES. CLASIFICACIÓN

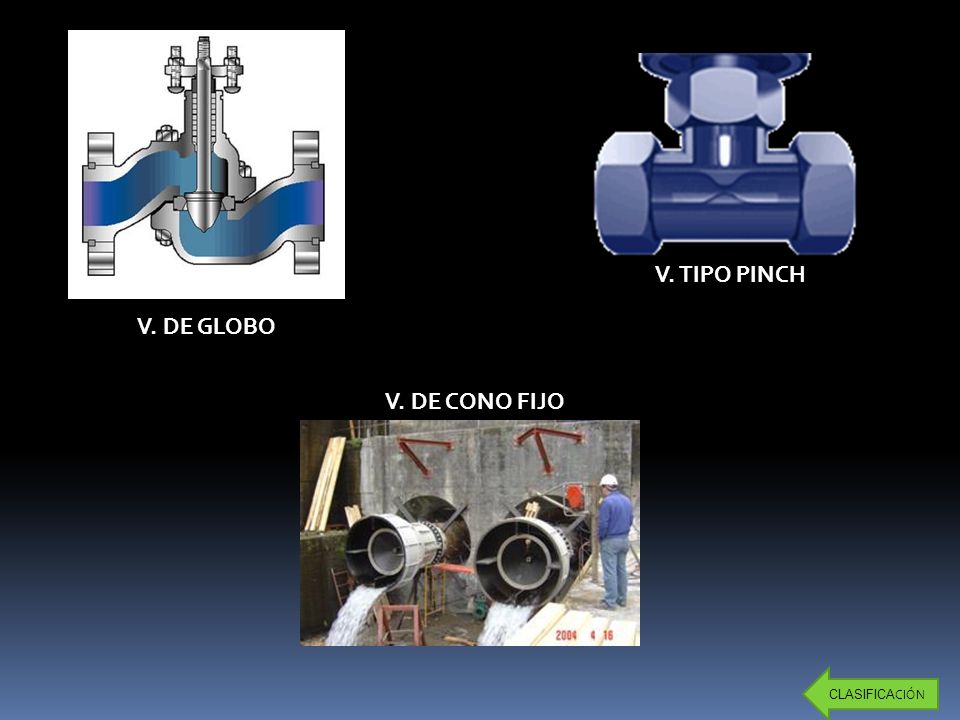

10 V. TIPO PINCH V. DE GLOBO V. DE CONO FIJO CLASIFICACIÓN

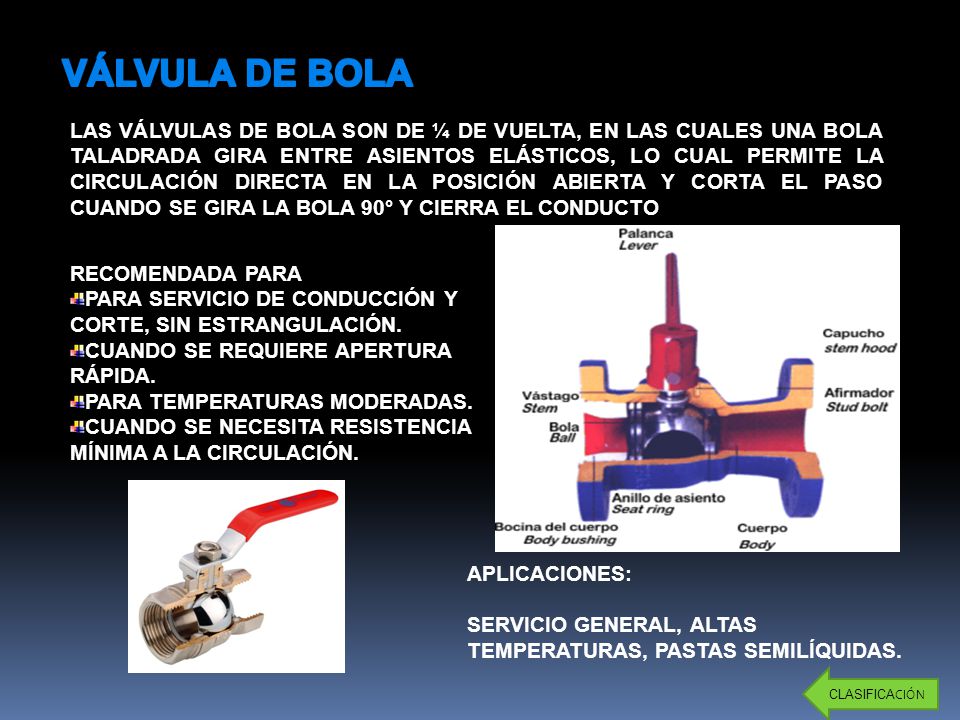

11 VÁLVULA DE BOLA LAS VÁLVULAS DE BOLA SON DE ¼ DE VUELTA, EN LAS CUALES UNA BOLA TALADRADA GIRA ENTRE ASIENTOS ELÁSTICOS, LO CUAL PERMITE LA CIRCULACIÓN DIRECTA EN LA POSICIÓN ABIERTA Y CORTA EL PASO CUANDO SE GIRA LA BOLA 90° Y CIERRA EL CONDUCTO RECOMENDADA PARA PARA SERVICIO DE CONDUCCIÓN Y CORTE, SIN ESTRANGULACIÓN. CUANDO SE REQUIERE APERTURA RÁPIDA. PARA TEMPERATURAS MODERADAS. CUANDO SE NECESITA RESISTENCIA MÍNIMA A LA CIRCULACIÓN. APLICACIONES: SERVICIO GENERAL, ALTAS TEMPERATURAS, PASTAS SEMILÍQUIDAS. CLASIFICACIÓN

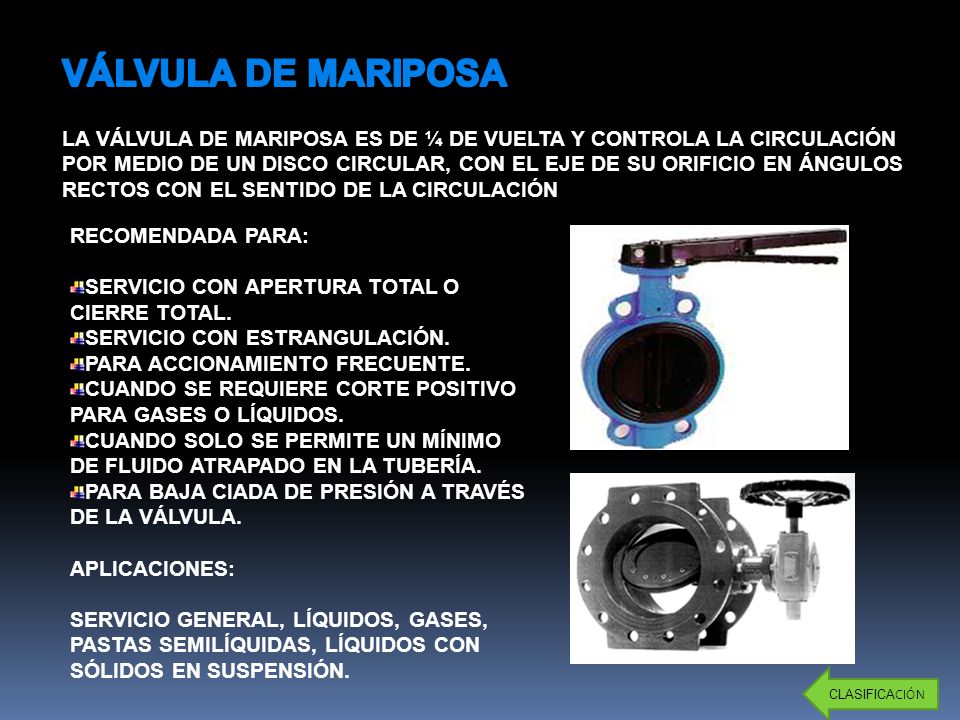

12 VÁLVULA DE MARIPOSA LA VÁLVULA DE MARIPOSA ES DE ¼ DE VUELTA Y CONTROLA LA CIRCULACIÓN POR MEDIO DE UN DISCO CIRCULAR, CON EL EJE DE SU ORIFICIO EN ÁNGULOS RECTOS CON EL SENTIDO DE LA CIRCULACIÓN RECOMENDADA PARA: SERVICIO CON APERTURA TOTAL O CIERRE TOTAL. SERVICIO CON ESTRANGULACIÓN. PARA ACCIONAMIENTO FRECUENTE. CUANDO SE REQUIERE CORTE POSITIVO PARA GASES O LÍQUIDOS. CUANDO SOLO SE PERMITE UN MÍNIMO DE FLUIDO ATRAPADO EN LA TUBERÍA. PARA BAJA CIADA DE PRESIÓN A TRAVÉS DE LA VÁLVULA. APLICACIONES: SERVICIO GENERAL, LÍQUIDOS, GASES, PASTAS SEMILÍQUIDAS, LÍQUIDOS CON SÓLIDOS EN SUSPENSIÓN. CLASIFICACIÓN

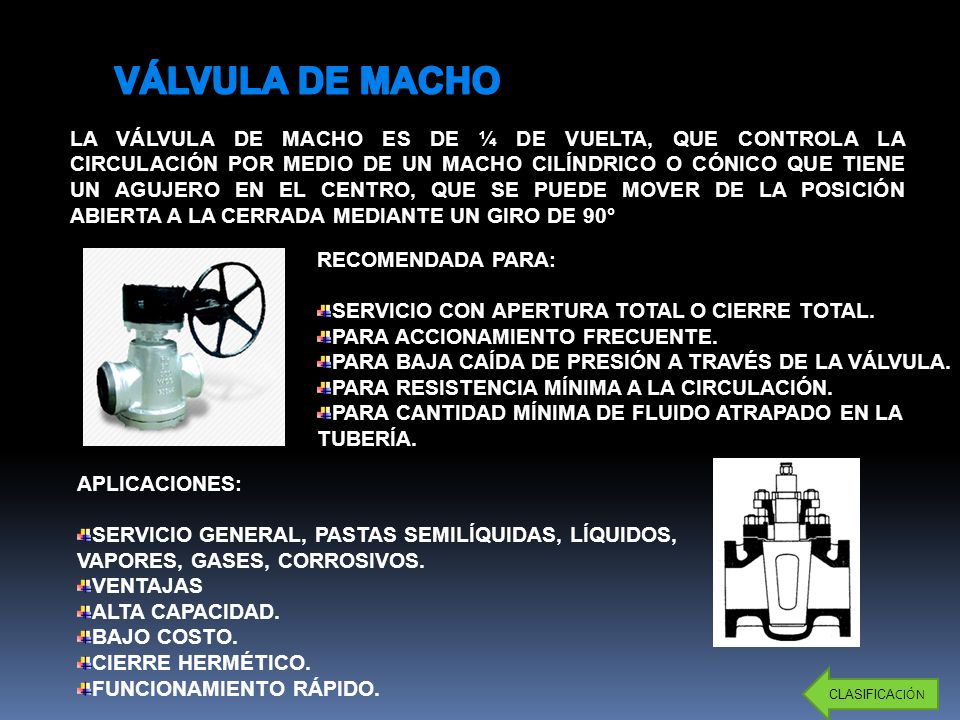

13 VÁLVULA DE MACHO LA VÁLVULA DE MACHO ES DE ¼ DE VUELTA, QUE CONTROLA LA CIRCULACIÓN POR MEDIO DE UN MACHO CILÍNDRICO O CÓNICO QUE TIENE UN AGUJERO EN EL CENTRO, QUE SE PUEDE MOVER DE LA POSICIÓN ABIERTA A LA CERRADA MEDIANTE UN GIRO DE 90° RECOMENDADA PARA: SERVICIO CON APERTURA TOTAL O CIERRE TOTAL. PARA ACCIONAMIENTO FRECUENTE. PARA BAJA CAÍDA DE PRESIÓN A TRAVÉS DE LA VÁLVULA. PARA RESISTENCIA MÍNIMA A LA CIRCULACIÓN. PARA CANTIDAD MÍNIMA DE FLUIDO ATRAPADO EN LA TUBERÍA. APLICACIONES: SERVICIO GENERAL, PASTAS SEMILÍQUIDAS, LÍQUIDOS, VAPORES, GASES, CORROSIVOS. VENTAJAS ALTA CAPACIDAD. BAJO COSTO. CIERRE HERMÉTICO. FUNCIONAMIENTO RÁPIDO. CLASIFICACIÓN

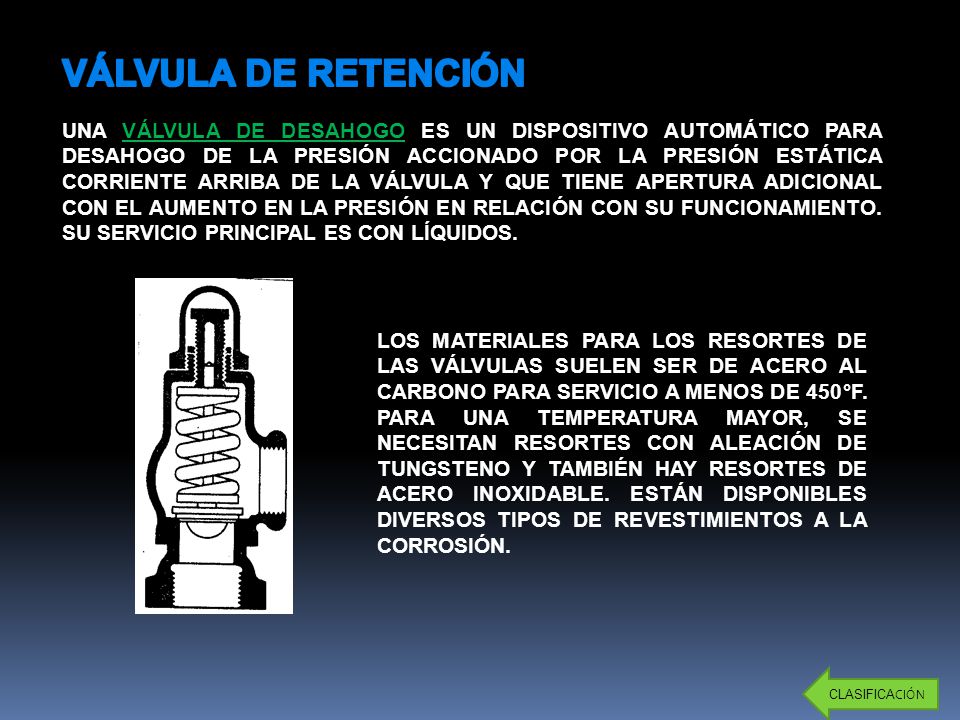

14 VÁLVULA DE RETENCIÓN UNA VÁLVULA DE DESAHOGO ES UN DISPOSITIVO AUTOMÁTICO PARA DESAHOGO DE LA PRESIÓN ACCIONADO POR LA PRESIÓN ESTÁTICA CORRIENTE ARRIBA DE LA VÁLVULA Y QUE TIENE APERTURA ADICIONAL CON EL AUMENTO EN LA PRESIÓN EN RELACIÓN CON SU FUNCIONAMIENTO. SU SERVICIO PRINCIPAL ES CON LÍQUIDOS. LOS MATERIALES PARA LOS RESORTES DE LAS VÁLVULAS SUELEN SER DE ACERO AL CARBONO PARA SERVICIO A MENOS DE 450°F. PARA UNA TEMPERATURA MAYOR, SE NECESITAN RESORTES CON ALEACIÓN DE TUNGSTENO Y TAMBIÉN HAY RESORTES DE ACERO INOXIDABLE. ESTÁN DISPONIBLES DIVERSOS TIPOS DE REVESTIMIENTOS A LA CORROSIÓN. CLASIFICACIÓN

15 VÁLVULA DE RETENCIÓN (CHECK) SON INTEGRALES Y SE DESTINAN A IMPEDIR LA INVERSIÓN DEL FLUJO EN UNA TUBERÍA. LA PRESIÓN DEL FLUIDO CIRCULANTE ABRE LA VÁLVULA; EL PESO DEL MECANISMO DE RETENCIÓN Y CUALQUIER INVERSIÓN EN EL FLUJO LA CIERRAN. LOS DISCOS Y COMPONENTES MÓVILES PUEDEN ESTAR EN MOVIMIENTO CONSTANTE SÍ LA FUERZA DE LA VELOCIDAD NO ES SUFICIENTE PARA MANTENERLAS EN SU POSICIÓN ESTABLE DE APERTURA TOTAL. CLASIFICACIÓN

16 V. DE DUCK BILL V. DE DISCO OBLICUO

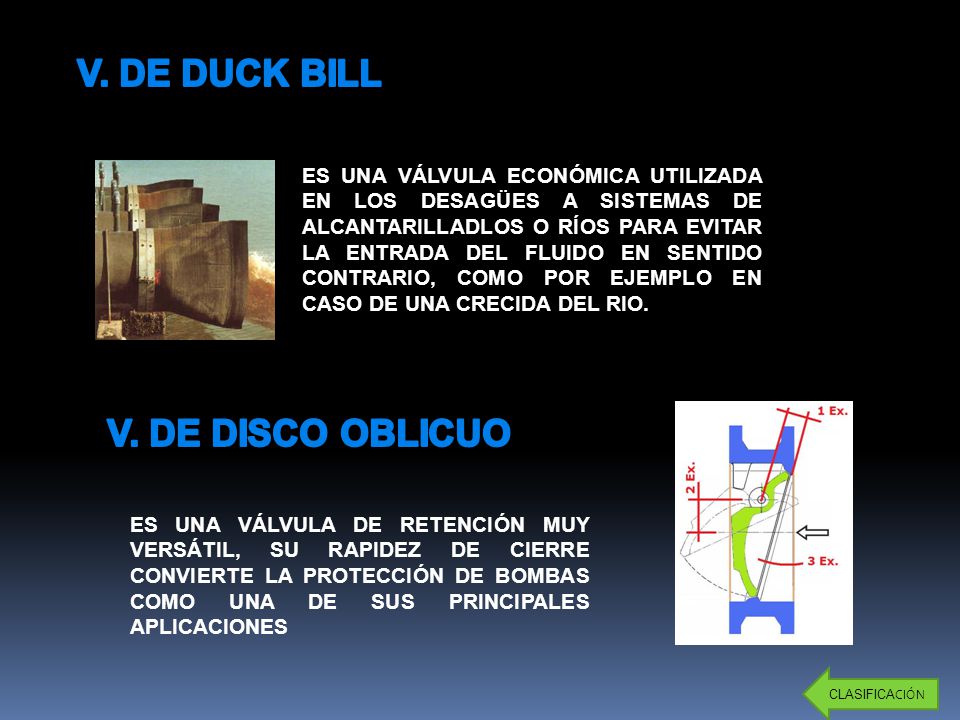

TIPOS DE VALVULAS V. DE DUCK BILL ES UNA VÁLVULA ECONÓMICA UTILIZADA EN LOS DESAGÜES A SISTEMAS DE ALCANTARILLADLOS O RÍOS PARA EVITAR LA ENTRADA DEL FLUIDO EN SENTIDO CONTRARIO, COMO POR EJEMPLO EN CASO DE UNA CRECIDA DEL RIO. V. DE DISCO OBLICUO ES UNA VÁLVULA DE RETENCIÓN MUY VERSÁTIL, SU RAPIDEZ DE CIERRE CONVIERTE LA PROTECCIÓN DE BOMBAS COMO UNA DE SUS PRINCIPALES APLICACIONES CLASIFICACIÓN

17 SELECCIÓN DE VÁLVULAS DEPENDE DE:

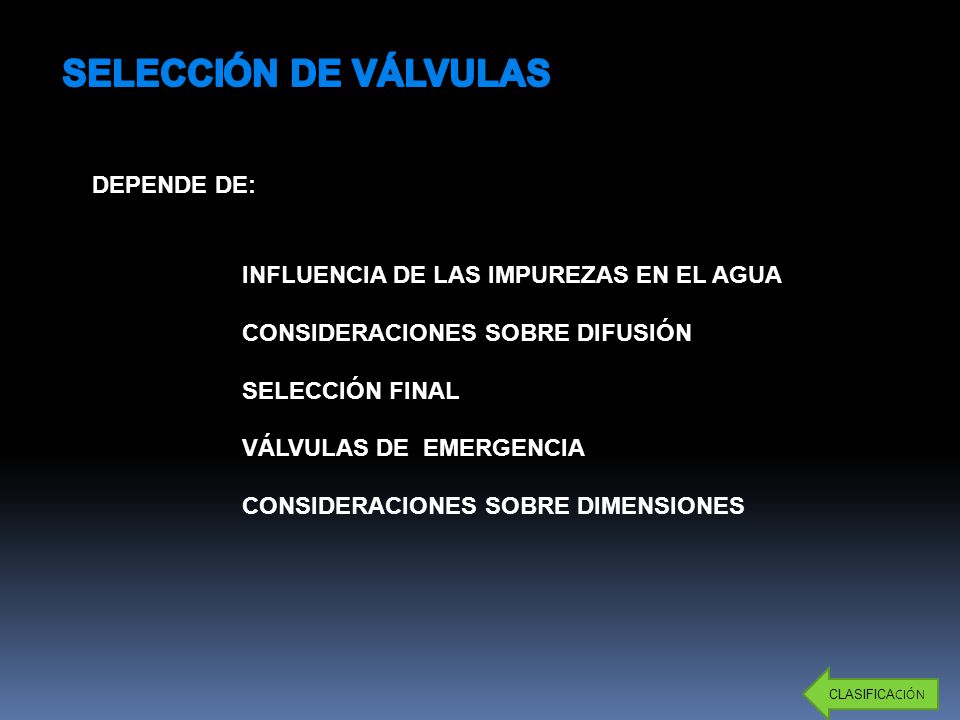

INFLUENCIA DE LAS IMPUREZAS EN EL AGUA CONSIDERACIONES SOBRE DIFUSIÓN SELECCIÓN FINAL VÁLVULAS DE EMERGENCIA CONSIDERACIONES SOBRE DIMENSIONES CLASIFICACIÓN

18 MATERIALES DE CONSTRUCCIÓN

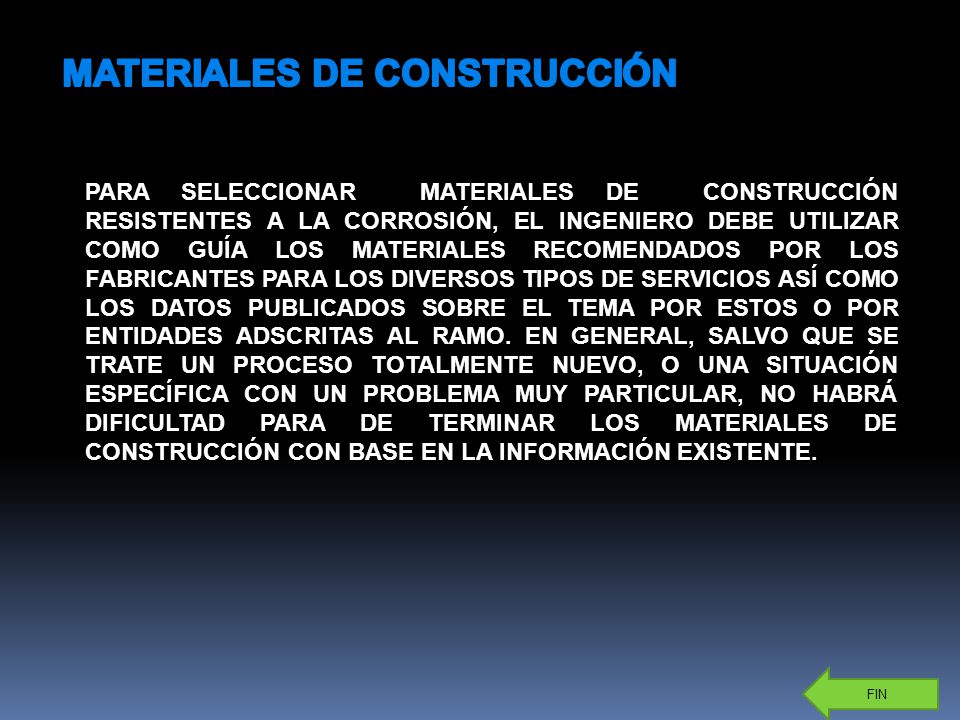

PARA SELECCIONAR MATERIALES DE CONSTRUCCIÓN RESISTENTES A LA CORROSIÓN, EL INGENIERO DEBE UTILIZAR COMO GUÍA LOS MATERIALES RECOMENDADOS POR LOS FABRICANTES PARA LOS DIVERSOS TIPOS DE SERVICIOS ASÍ COMO LOS DATOS PUBLICADOS SOBRE EL TEMA POR ESTOS O POR ENTIDADES ADSCRITAS AL RAMO. EN GENERAL, SALVO QUE SE TRATE UN PROCESO TOTALMENTE NUEVO, O UNA SITUACIÓN ESPECÍFICA CON UN PROBLEMA MUY PARTICULAR, NO HABRÁ DIFICULTAD PARA DE TERMINAR LOS MATERIALES DE CONSTRUCCIÓN CON BASE EN LA INFORMACIÓN EXISTENTE. FIN
