CURSO: ELEMENTOS DE ELEVACION Y TRANSPORTE
2
Gestor de Contenidos: Ing. J. Carlos Aguilar S.
Objetivo General: Reconocer los equipos y elementos que componen un sistema de bombeo y transporte de fuídos y material. Código del Curso: ECCT01 Gestor de Contenidos: Ing. J. Carlos Aguilar S.
3

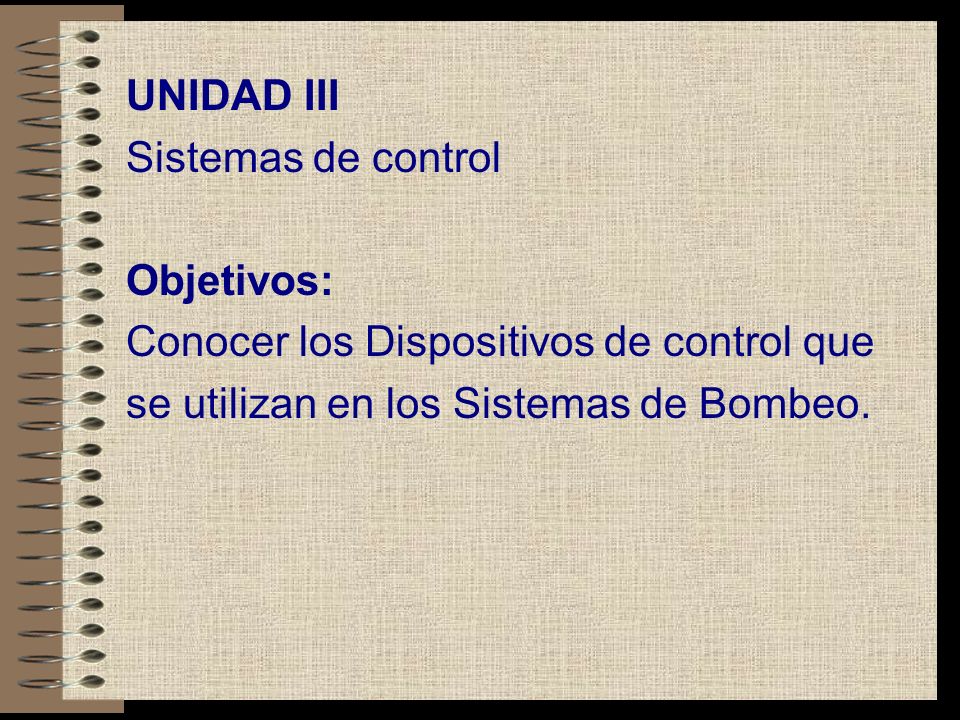

UNIDAD III Sistemas de control Objetivos: Conocer los Dispositivos de control que se utilizan en los Sistemas de Bombeo.
4

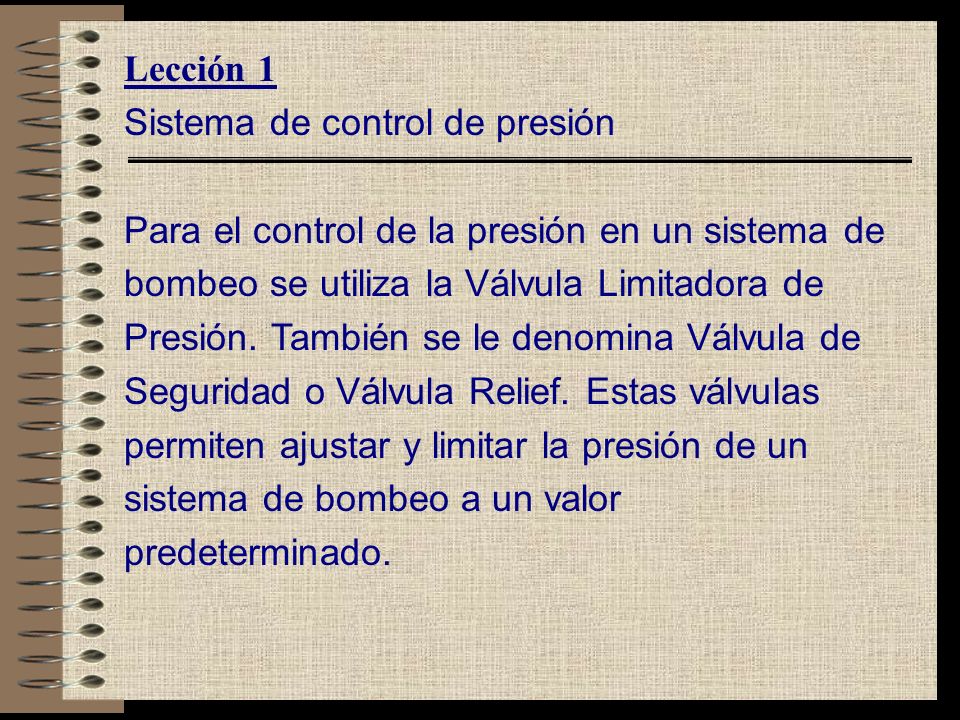

Lección 1 Sistema de control de presión Para el control de la presión en un sistema de bombeo se utiliza la Válvula Limitadora de Presión. También se le denomina Válvula de Seguridad o Válvula Relief. Estas válvulas permiten ajustar y limitar la presión de un sistema de bombeo a un valor predeterminado.
5
Simbología usual
6
Descripción y Funcionamiento
La presion p aplicada sobre el área A genera una fuerza F igual a p.A la que se enfrenta a la fuerza del muelle (FMUELLE) que apoya al elemento de cierre.
7
Descripción y Funcionamiento
Si F < FMUELLE la válvula permanece cerrada. Si F = FMUELLE se inicia apertura de la válvula. Si F > FMUELLE válvula abre totalmente (esto la Presión de Regulación de la Válvula.)
8

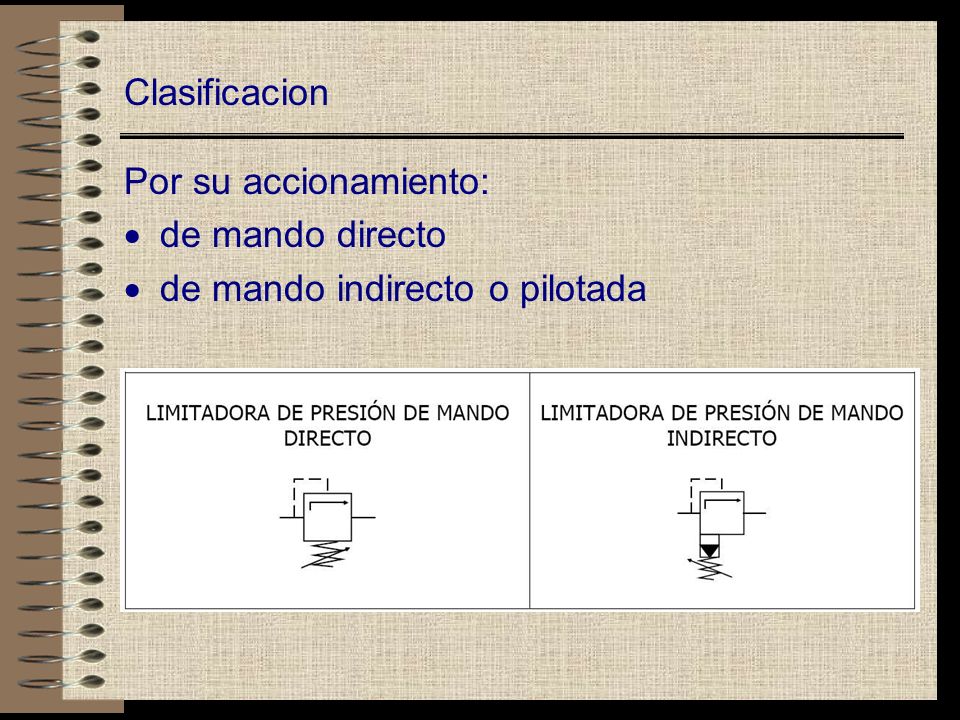

Clasificacion Por su accionamiento: · de mando directo · de mando indirecto o pilotada
9
Clasificacion Por su construcción: · de cierre · de corredera
10
Aplicacion
11
Sistema de control de flujo o caudal
Lección 2 Sistema de control de flujo o caudal l En general se puede utilizar cualquier válvula de paso para ajustar el caudal en un sistema de bombeo, pero existen dispositivos y válvulas que son diseñadas específicamente para este fin, con sus propias características y ventajas.
12
Sistema de control de flujo o caudal
Las válvulas diseñadas para regular caudal ,por lo general son de tipo globo, las cuales tienen un rango definido de Regulación que se realiza en forma fina y controlada, además de producir una caída de Presión Mínima en el sistema.
13
Sistema de control de flujo o caudal
El Diafragma es un dispositivo para ajustar caudal a un valor determinado en forma permanente y consiste en un anillo calibrado que se inserta en la tubería de conducción del fluido, debidamente diseñado produce una caída de Presión Mínima en el sistema.
14

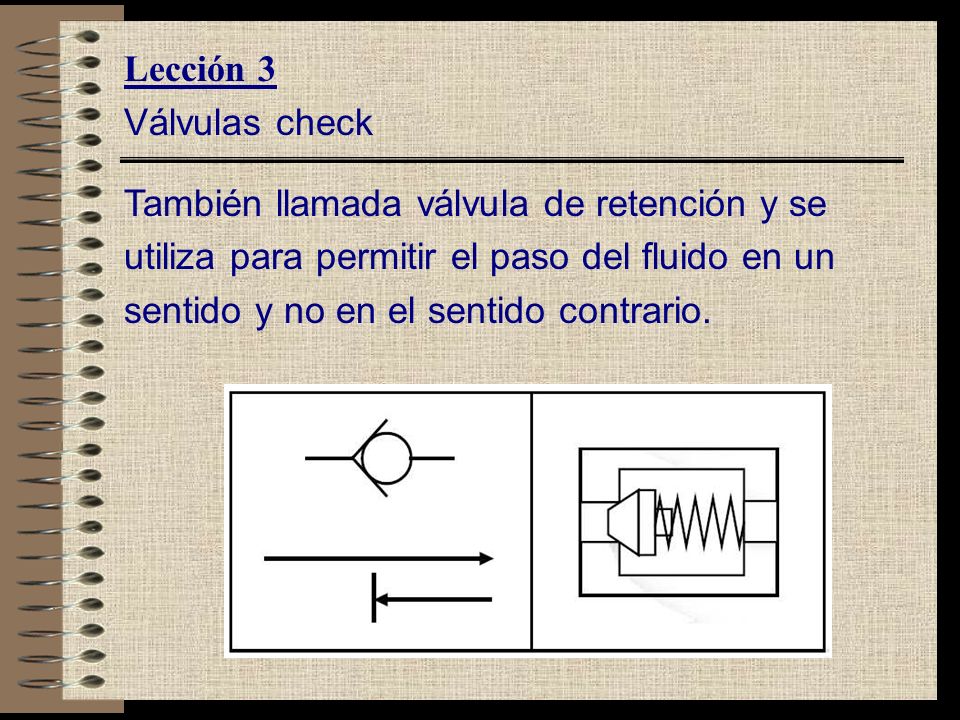

Lección 3 Válvulas check También llamada válvula de retención y se utiliza para permitir el paso del fluido en un sentido y no en el sentido contrario.
15
Descripción y Funcionamiento
Las válvulas de retención pueden ser: · Simples · Pilotadas hidráulicamente para el bloqueo o desbloqueo.
16
Descripción y Funcionamiento Las válvulas pilotadas
hidráulicamente para el desbloqueo permiten el paso de fluido en sentido normal y no pasa en sentido contrario, pero cuando se aplica presión piloto a través de la línea “x” entonces el fluido puede circular en sentido contrario.
17
Aplicacion · · Protección de una bomba · · Direccionar un fluido · · Permite entrar o restringir paso al fluido de uno a otro sistema · · Retener un pistón sometido a presión
18
Aplicacion
19
Las bombas M1 y M2 impulsan fluido hacia el
Aplicacion Las bombas M1 y M2 impulsan fluido hacia el sistema, una a la vez, la otro es de respaldo. Las válvulas limitadoras de presión Pr1 y Pr2 permiten ajustar la presión de cada bomba. Las válvulas de retención R1 y R2 impiden que el fluido impulsado por una de las bombas ingrese en la otra bomba, que por ser de respaldo se encuentra detenida.
