1 TIPUS D’OPERADORS.

2 RODA Eix solidari: L’eix i la roda giren junts.
Eix no solidari: La roda gira entorn a l’eix. UTILITATS: - Facilitar el desplaçament d’objectes. - Obtenir un moviment rotatiu en un eix a partir del moviment de l’aigua. - Transmetre un moviment giratori d’un eix a un altre. - Reduir l’esforç necessari per aixecar una massa. Rodaments: Redueixen la fricció entre els eixos i les rodes o entre els eixos i el suport.

3 POLITJA UTILITATS: Transmetre un moviment giratori d’un eix a un altre. (S’utilitzen com a multiplicadors o reductors de la velocitat) (Ventiladors, trepants...) - Reduir l’esforç necessari per aixecar una massa. (Polispast).

4 Rodes de fricció Politges - Corretja

5 ENGRANATGES UTILITATS:
CÒNICS HELICOÏDALS RECTES UTILITATS: - Transmissió de moviments entre dos eixos distants: 1. Acoblant directament diverses rodes dentades (tren d’engranatges) (Canvi de marxes, rellotges...) 2. Fem servir una cadena (cadena-pinyó) (Bicicletes, portes d’obertura automàtica...)

6 CREMALLERA UTILITATS:
Juntament amb un engranatge per convertir un moviment giratori en un de longitudinal. (Safates de DVD, portes automàtiques...)

7 CARGOL SENSE FI UTILITATS:
Transmetre un moviment giratori entre dos eixos perpendiculars. Gran reductor de la velocitat. (Eixugaparabrises, guitarres…)

8 Cadena - Pinyó Engranatges Engranatges Cargol sense fi - Pinyó Cremallera - Pinyó Cremallera - Pinyó

9 LLEVA Diferents perfils de lleves. UTILITATS:
Transformar un moviment giratori en un longitudinal alternatiu. (Motors dels cotxes…)

10 Cargol – Femella (Fusell) UTILITATS:
Transformar un moviment rotatiu en un altre lineal. (Crics, cargols de bancs...) Unió de peces desmuntables

11 Excèntrica i Manovella
Manovella de mà Manovella de peu UTILITATS: Imprimir un moviment giratori en un eix fent servir les mans o els peus. Amb l’ajuda de la biela, transformar en lineal alternatiu un moviment giratori d’un eix o a l’inrevés. Excèntrica

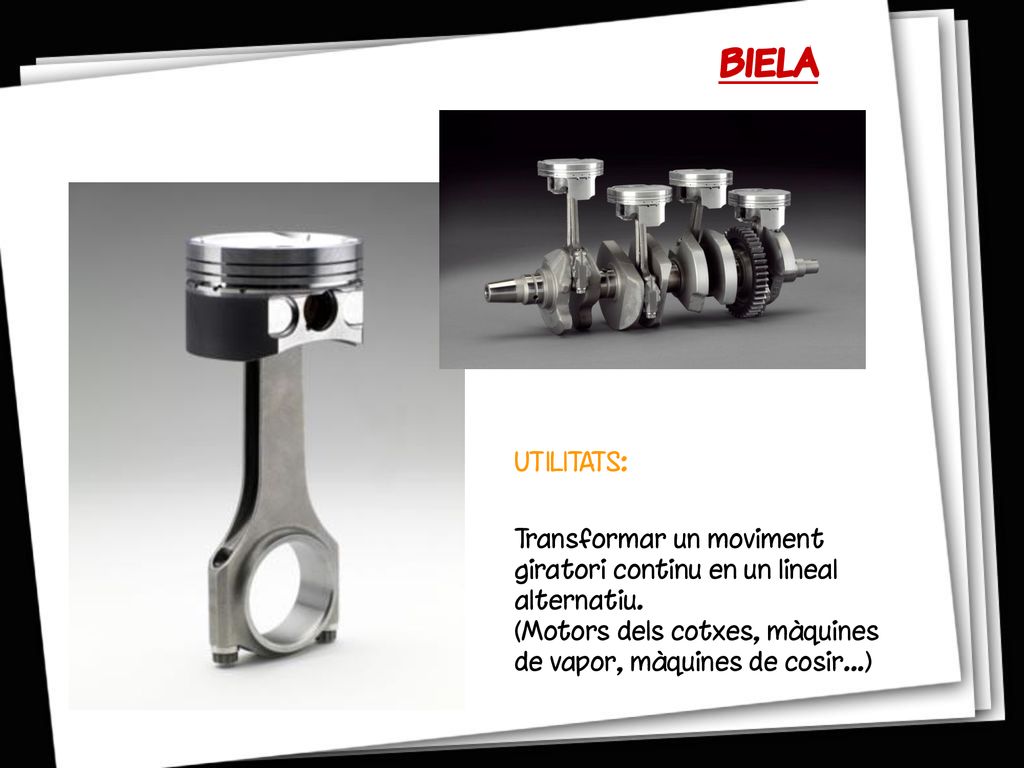

12 biela UTILITATS: Transformar un moviment giratori continu en un lineal alternatiu. (Motors dels cotxes, màquines de vapor, màquines de cosir...)

13 biela Biela - Manovella Biela – Manovella - Excèntrica
Biela – Excèntrica

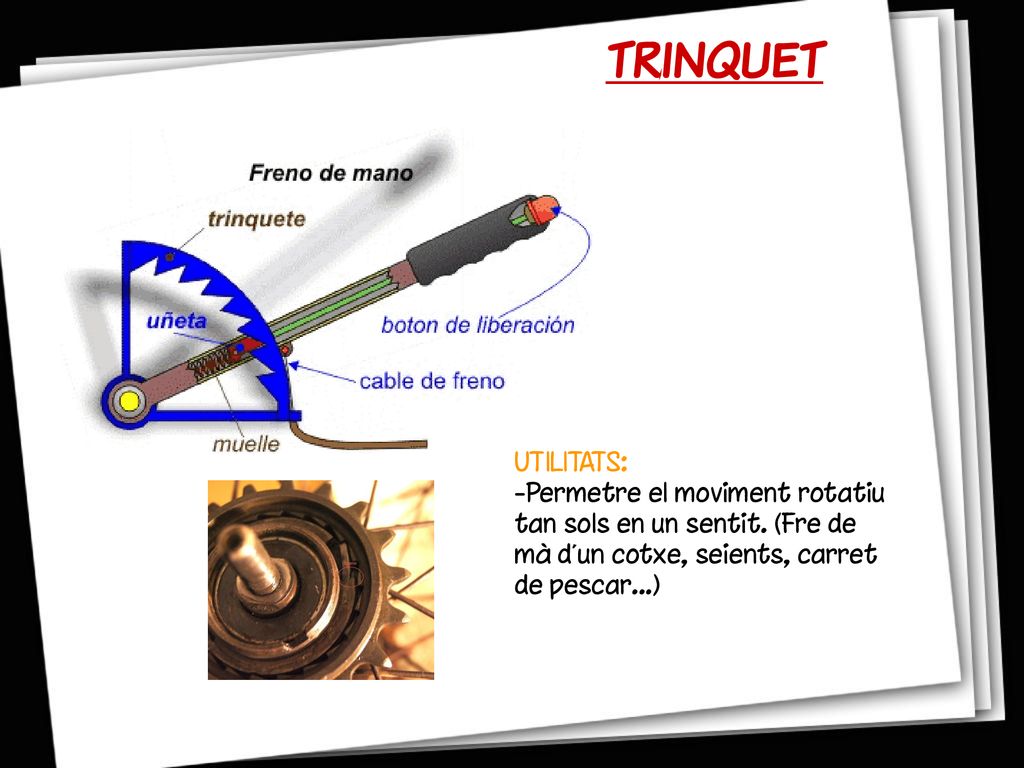

14 TRINQUET UTILITATS: -Permetre el moviment rotatiu tan sols en un sentit. (Fre de mà d’un cotxe, seients, carret de pescar...)

15 Trinquet - creu de Malta – junta Cardan
CREU DE MALTA O RODA DE GINEBRA JUNTA CARDAN TRINQUET

16 varis

17 varis
