1 UNIVERSIDAD NACIONAL DE LA MATANZA
VISTAS DE UN OBJETO – CUBO DESPLEGADO Cátedra: SISTEMAS DE REPRESENTACIÓN Y DIBUJO TÉCNICO Profesores: T.S. Alfonso, Claudia Arq. Aubin, Mónica B. Ing. Canziani, Mónica (Jefa de Cátedra) T.S. Díaz Schwabz, Eva R. Arq. Magenta, Gabriela Ing. Luján, Gabriel Ing. Medina, Noemí Ing. Nassipián, Rosana V. Lic. Petrone, Eugenio Ing. Rodofile, Guillermo Autor: Ing. Nassipián, R.V. Revisión 1.3 (2018) Revisión/Aprobación: Ing. Canziani, M.

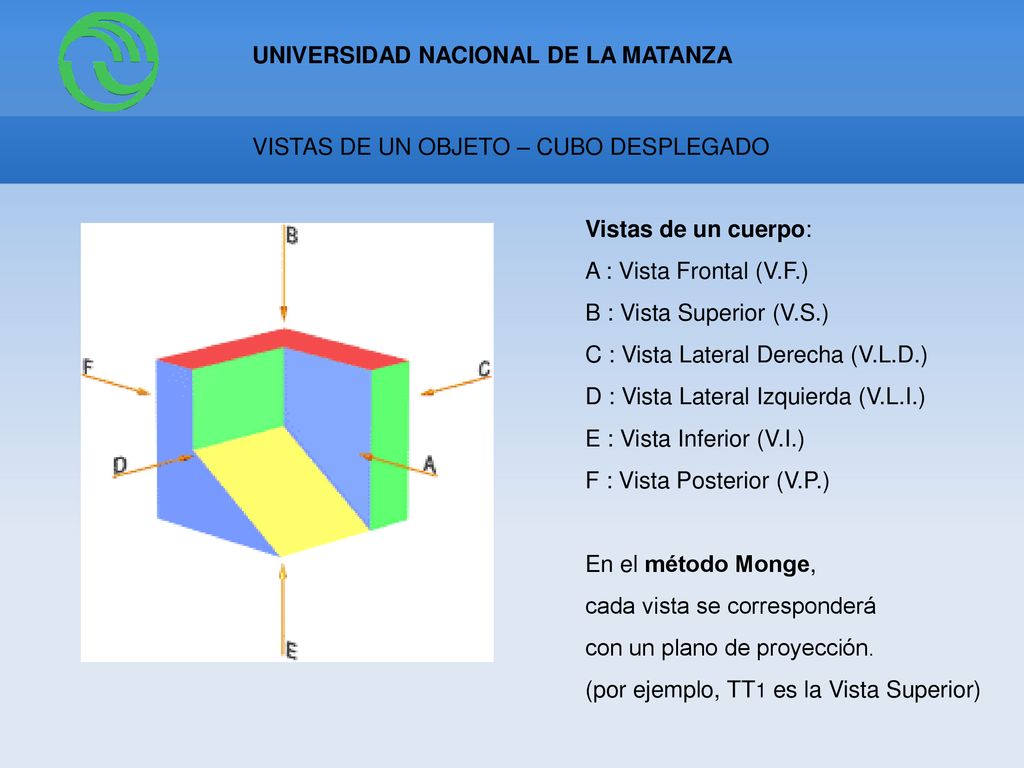

2 UNIVERSIDAD NACIONAL DE LA MATANZA
VISTAS DE UN OBJETO – CUBO DESPLEGADO Vistas de un cuerpo: A : Vista Frontal (V.F.) B : Vista Superior (V.S.) C : Vista Lateral Derecha (V.L.D.) D : Vista Lateral Izquierda (V.L.I.) E : Vista Inferior (V.I.) F : Vista Posterior (V.P.) En el método Monge, cada vista se corresponderá con un plano de proyección. (por ejemplo, TT1 es la Vista Superior)

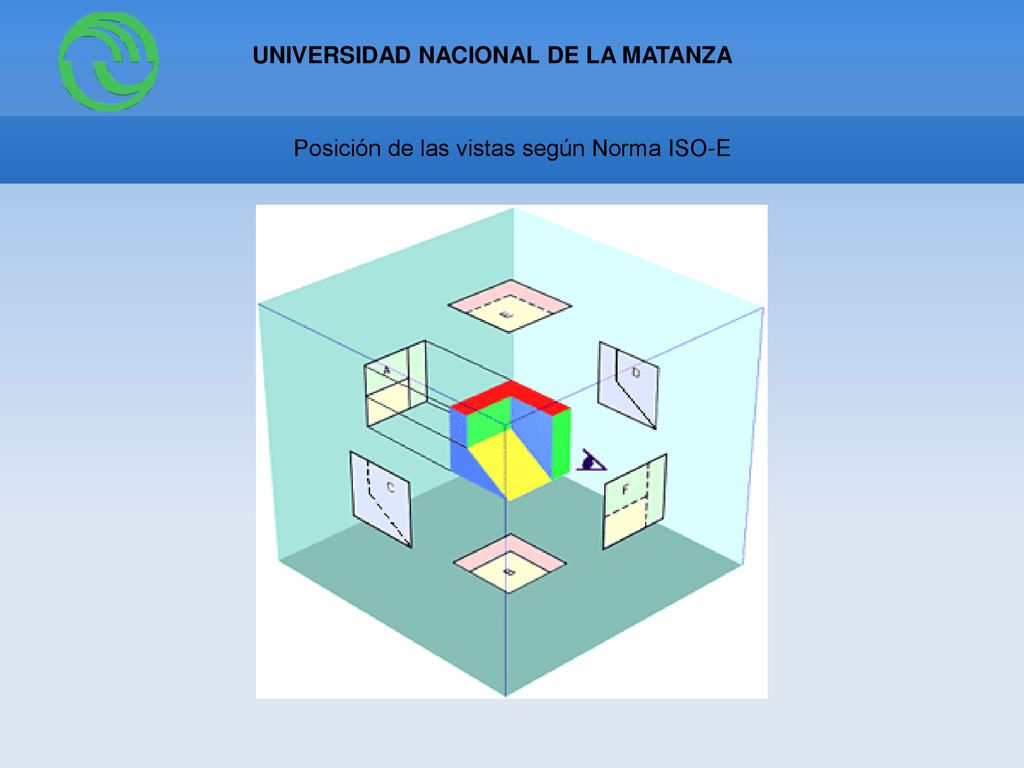

3 UNIVERSIDAD NACIONAL DE LA MATANZA
Posición de las vistas según Norma ISO-E

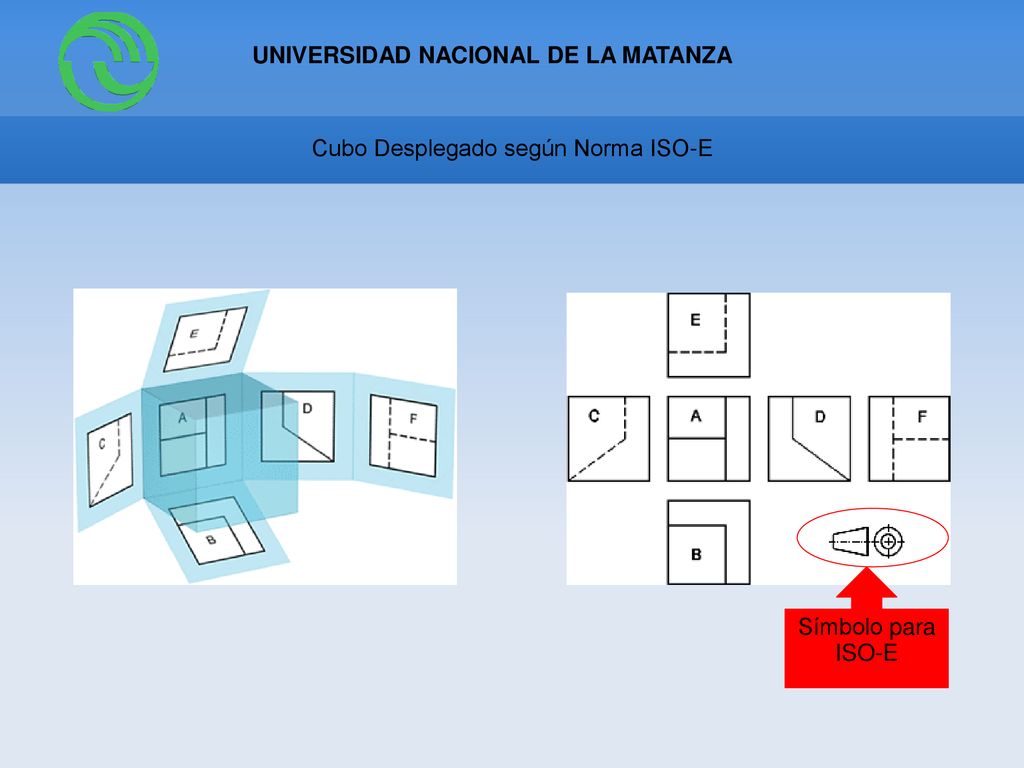

4 UNIVERSIDAD NACIONAL DE LA MATANZA
Cubo Desplegado según Norma ISO-E Símbolo para ISO-E

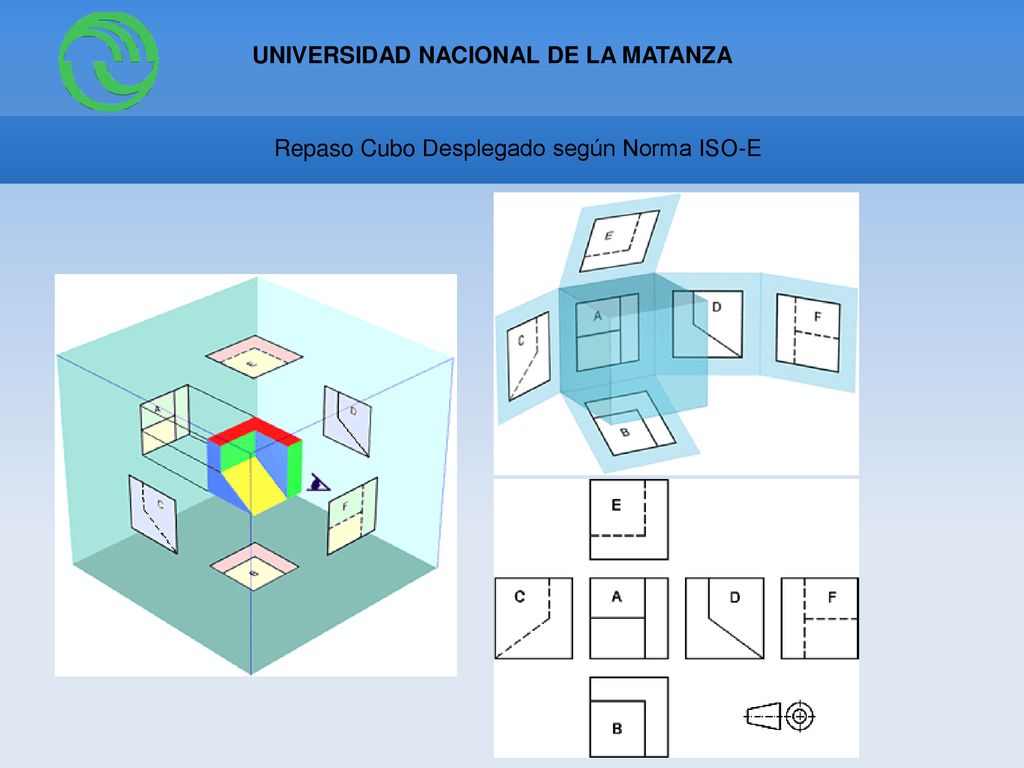

5 UNIVERSIDAD NACIONAL DE LA MATANZA
Repaso Cubo Desplegado según Norma ISO-E

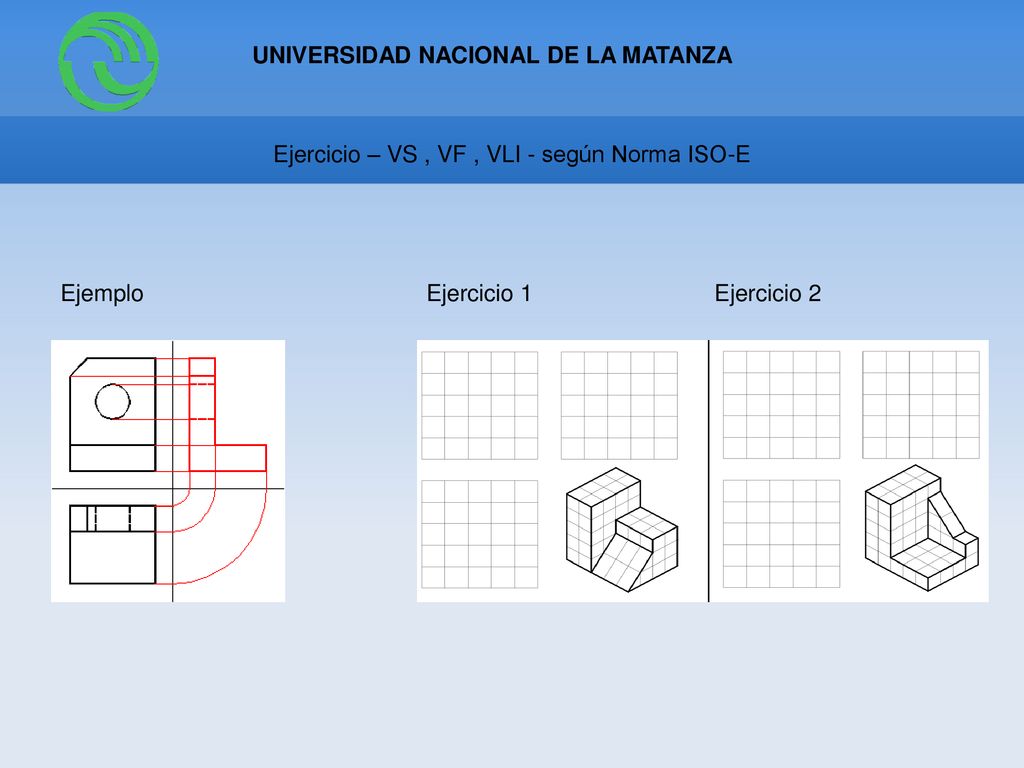

6 UNIVERSIDAD NACIONAL DE LA MATANZA
Ejercicio – VS , VF , VLI - según Norma ISO-E Ejemplo Ejercicio 1 Ejercicio 2

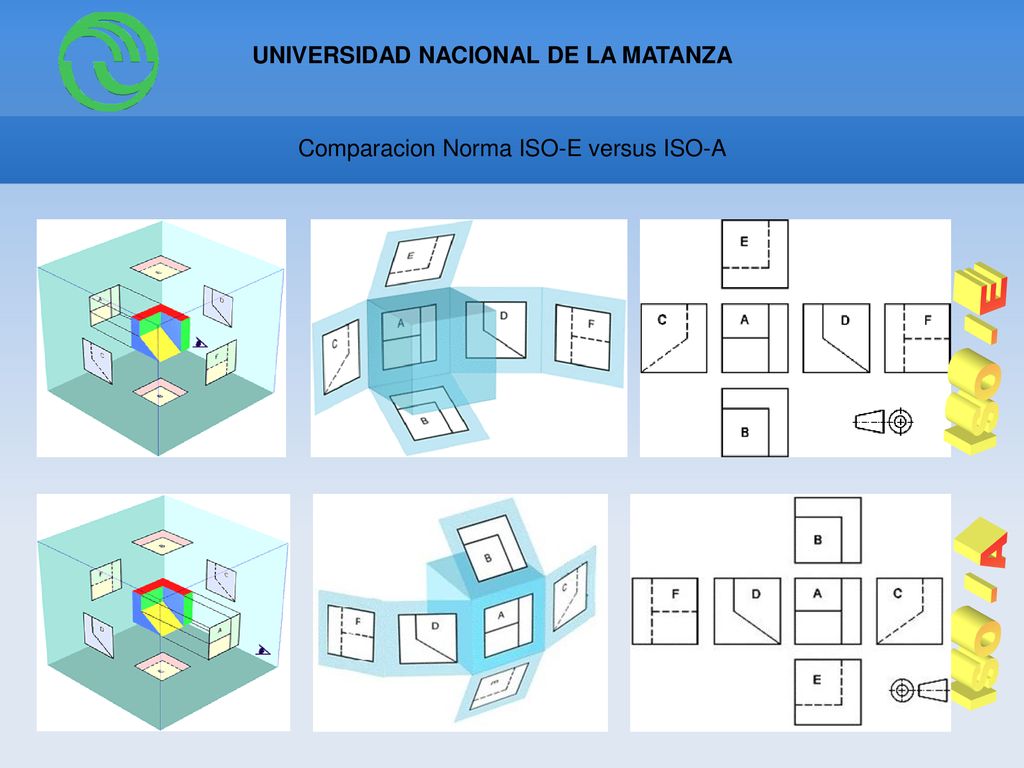

7 ISO - E ISO - A UNIVERSIDAD NACIONAL DE LA MATANZA
Comparacion Norma ISO-E versus ISO-A ISO - E ISO - A

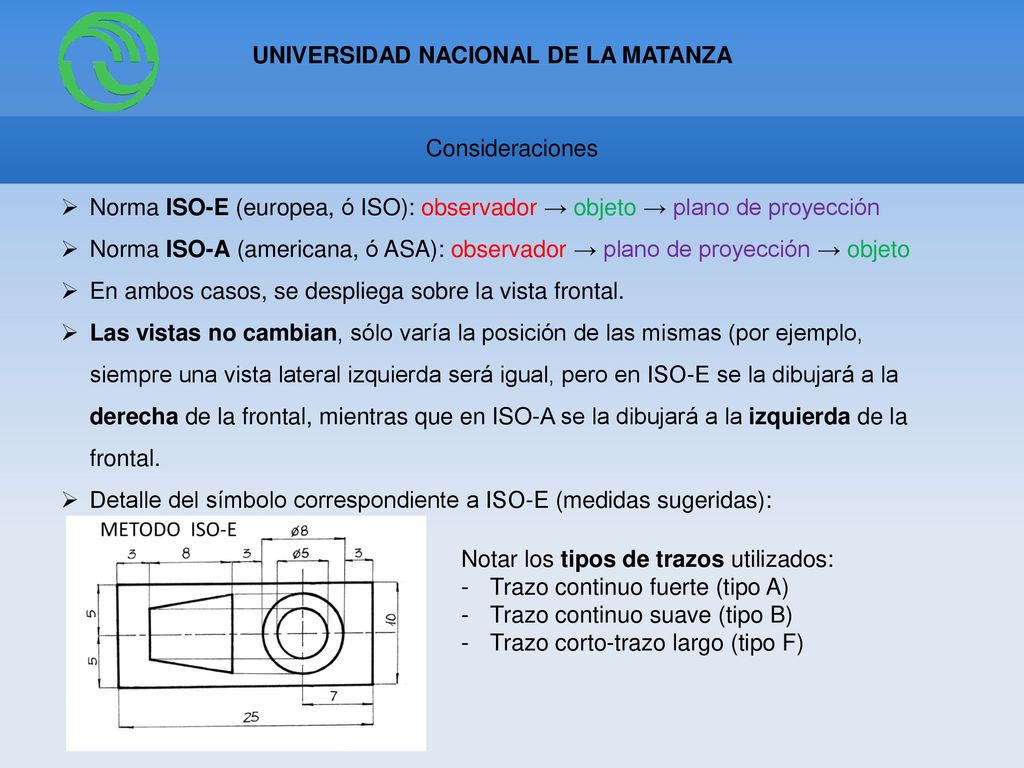

8 UNIVERSIDAD NACIONAL DE LA MATANZA
Consideraciones Norma ISO-E (europea, ó ISO): observador → objeto → plano de proyección Norma ISO-A (americana, ó ASA): observador → plano de proyección → objeto En ambos casos, se despliega sobre la vista frontal. Las vistas no cambian, sólo varía la posición de las mismas (por ejemplo, siempre una vista lateral izquierda será igual, pero en ISO-E se la dibujará a la derecha de la frontal, mientras que en ISO-A se la dibujará a la izquierda de la frontal. Detalle del símbolo correspondiente a ISO-E (medidas sugeridas): Notar los tipos de trazos utilizados: Trazo continuo fuerte (tipo A) Trazo continuo suave (tipo B) Trazo corto-trazo largo (tipo F)

9 GRACIAS POR SU ATENCION UNIVERSIDAD NACIONAL DE LA MATANZA
VISTAS DE UN OBJETO – CUBO DESPLEGADO GRACIAS POR SU ATENCION
