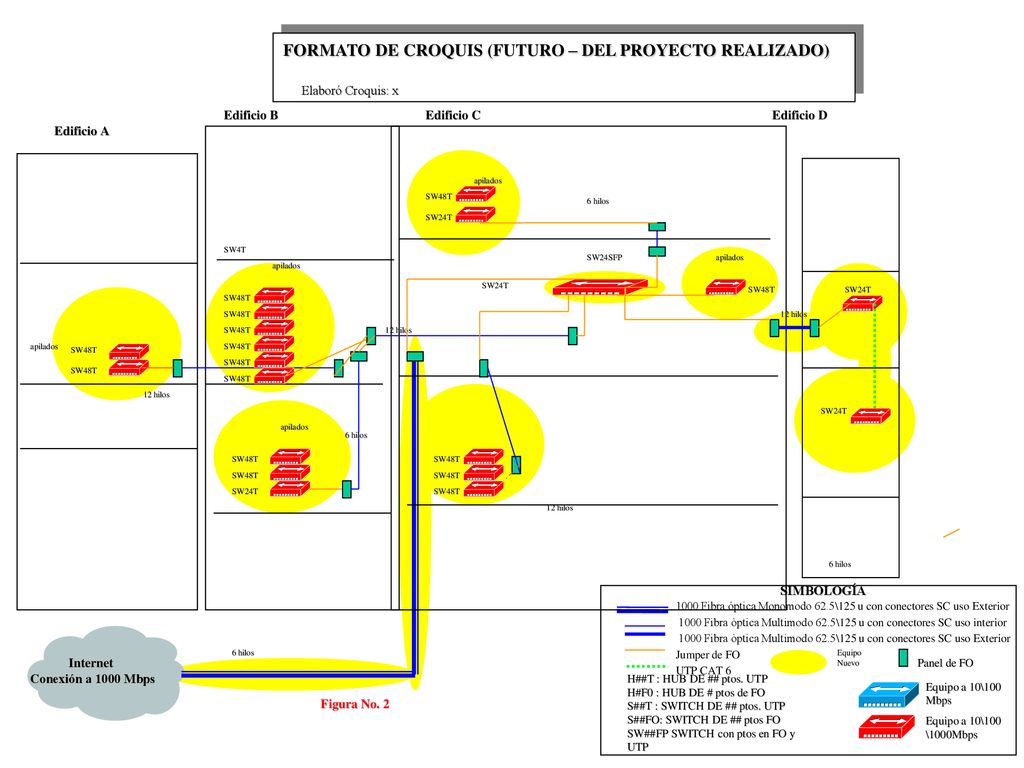

FORMATO DE CROQUIS (FUTURO – DEL PROYECTO REALIZADO)
Elaboró Croquis: x Edificio B Edificio C Edificio D Edificio A apilados SW48T 6 hilos SW24T SW4T SW24SFP apilados apilados SW24T SW48T SW24T SW48T SW48T 12 hilos SW48T 12 hilos apilados SW48T SW48T SW48T SW48T SW48T 12 hilos SW24T apilados 6 hilos SW48T SW48T SW48T SW48T SW24T SW48T 12 hilos 6 hilos SIMBOLOGÍA 1000 Fibra óptica Monomodo 62.5\125 u con conectores SC uso Exterior 1000 Fibra òptica Multimodo 62.5\125 u con conectores SC uso interior Internet Conexión a 1000 Mbps 1000 Fibra òptica Multimodo 62.5\125 u con conectores SC uso Exterior 6 hilos Jumper de FO Equipo Nuevo Panel de FO UTP CAT 6 H##T : HUB DE ## ptos. UTP H#F0 : HUB DE # ptos de FO S##T : SWITCH DE ## ptos. UTP S##FO: SWITCH DE ## ptos FO SW##FP SWITCH con ptos en FO y UTP Equipo a 10\100 Mbps Figura No. 2 Equipo a 10\100 \1000Mbps
