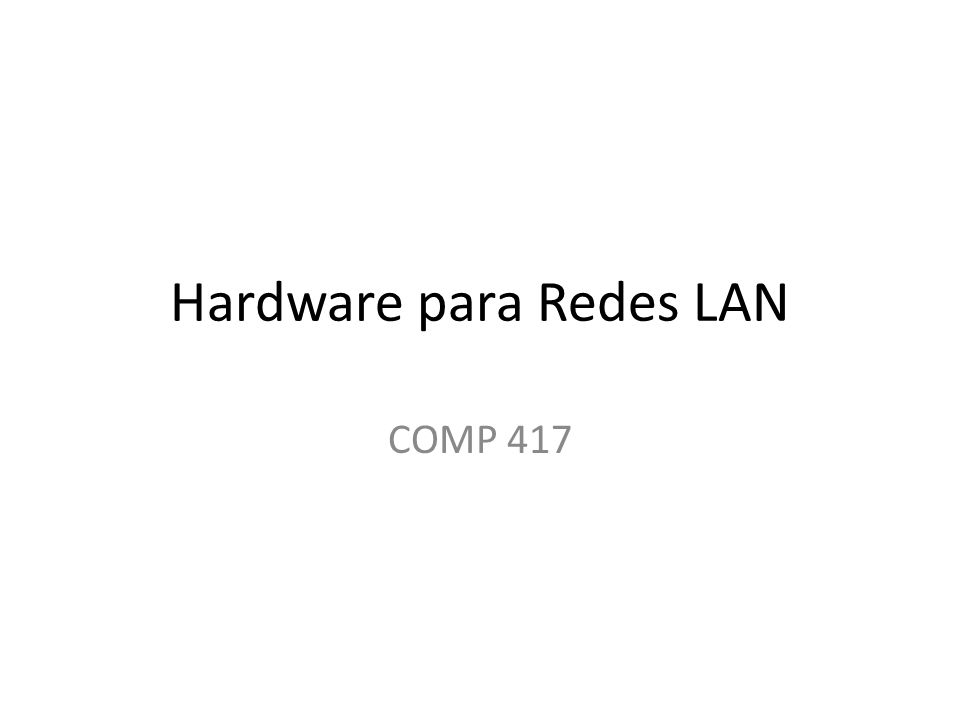

1 Hardware para Redes LAN
COMP 417

2 Componentes para una red sencilla
-cable UTP “cross over” -tarjetas NIC

3 NIC (Network Interfase Card)
NIC Ethernet 10/100 para desktops y/o laptops

4 NIC (Network Interfase Card)
Tipos de NIC Half-duplex Full-duplex Server NIC Varios puertos

5 Cableados necesarios para una red
Tecnologia Vel. Maxima (Mbps) Tipo cableado Nodos maximo Segmentos Largo del segmento (max) Largo del segmento (min) Largo de la red 10Base5 10 Coaxial grueso 300 100 500m 2.5m 2500m 10Base2 Coaxial delgado 90 30 185m 60cm 925m 10BaseT UTP-Cat3 1024 2 100m 10BaseFibra Fibra optica 2km 100BaseT UTP-Cat5 100BaseFibra 1000BaseT 1000 UTP-Cat5e 512 1000Base Fibra 550m – 100km 10GBaseT 10000 STP-Cat6 10GBase Fibra 30m – 40km

6 Tipos de Cables UTP

7 Tipos de Cables UTP Categoria 1
Instalaciones telefonicas antes del Tiene dos pares trenzados Categoria 2 Instalaciones telefonicas luego del Cuatro pares de alambres trenzados. 4 Mbps Categoria 3 Redes de datos antiguas, sistemas telefonicos actuales. 10 Mbps, bandwidh 16 MHz Categoria 4 Redes Token Ring. 16 Mbps, bandwidh 20 MHz Categoria 5 100 Mbps, bandwidh 100 MHz Categoria 5e Categoria 6 10 gigabit, bandwidh 200 MHz

8 Conección UTP Para que un cableado UTP funcione entre dos equipos sin un concentrador (hub) o un switch, los alambres deben cruzarse (los alambres de transmisión de un equipo deben convertirse en los de recepción del otro equipo). Esta es una de las funciones del hub, por lo tanto, los alambres que conectan un equipo al hub, deben ser los mismos en ambos extremos. Cuando dos equipos están directamente conectados entre sí, debe usarse un cable especial con las conexiones terminales invertidas (“cross over cable”)

9 Cable de Fibra óptica Transmite luz sobre una hebra o fibra muy pura de cristal, con menor grosor que el de un cabello humano. La fuente de luz puede ser un diodo emisor de luz (LED, Light-Emitting Diode), o láser.

10 Cable de Fibra óptica Dos tipos de fibra óptica: Monomode Multimode
Transporta la luz en linea recta a lo largo de la fibra Utiliza un laser Utilizado para distancias largas Multimode Se usa con un LED La luz rebota en los muros del núcleo Menor eficiencia, costo menor Cableado dentro de edificios Fibra más común Una sola fibra (simplex) o dos fibras (duplex o zipcord)

11 Estándares de cableado TIA/EIA (Telecommunications Industry Association & Electronic Industries Association) TIA/EIA-587-A Cableado de datos, voz y video en un edificio comercial TIA/EIA-569 Areas y rutas que contienen medios de telecomunicaciones en un edificio TIA/EIA-606 Diseño y administración de infraestructura de telecomunicaciones TIA/EIA-607 Requisitos de conexión a tierra y unión en equipo y cableado de telecomunicaciones

12 Costo de cableado Tipo de cable Costo por metro en PVC
Costo por metro en plenum Cat5e (sólido) 25 centavos 50 centavos Cat5e (stranded) 30 centavos ND Cat6 35 centavos Fibra optica multimodo 63.5/125 en zipcord 95 centavos 1.25
