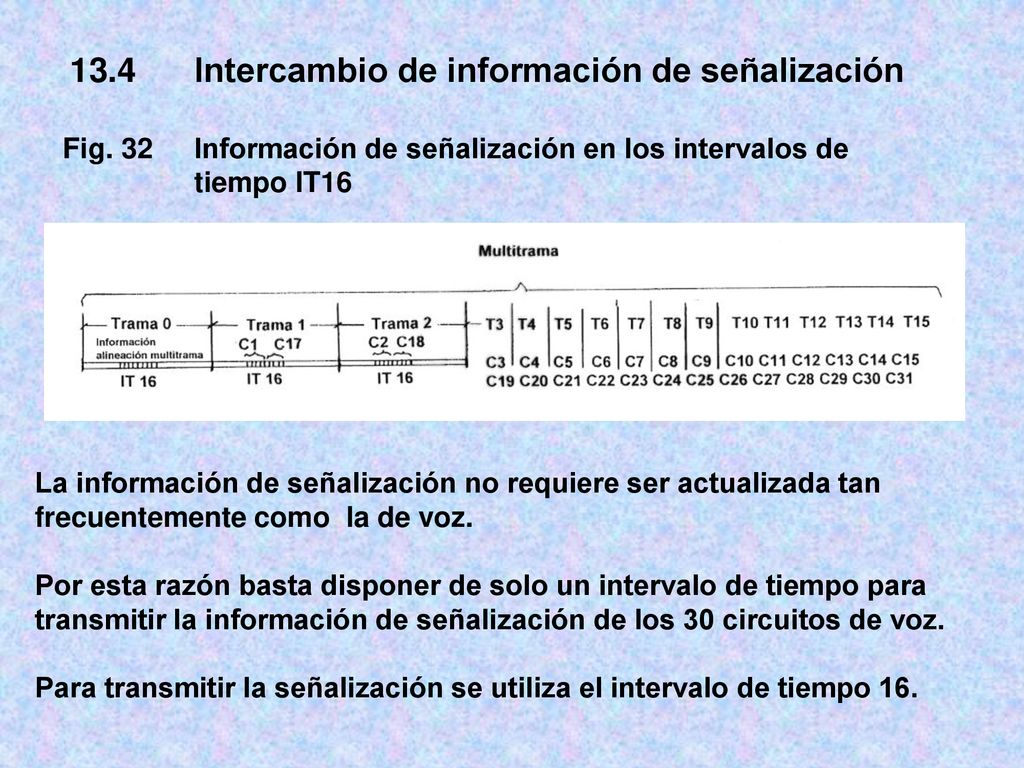

1 Fig. 32 Información de señalización en los intervalos de tiempo IT16
Intercambio de información de señalización Fig. 32 Información de señalización en los intervalos de tiempo IT16 La información de señalización no requiere ser actualizada tan frecuentemente como la de voz. Por esta razón basta disponer de solo un intervalo de tiempo para transmitir la información de señalización de los 30 circuitos de voz. Para transmitir la señalización se utiliza el intervalo de tiempo 16.

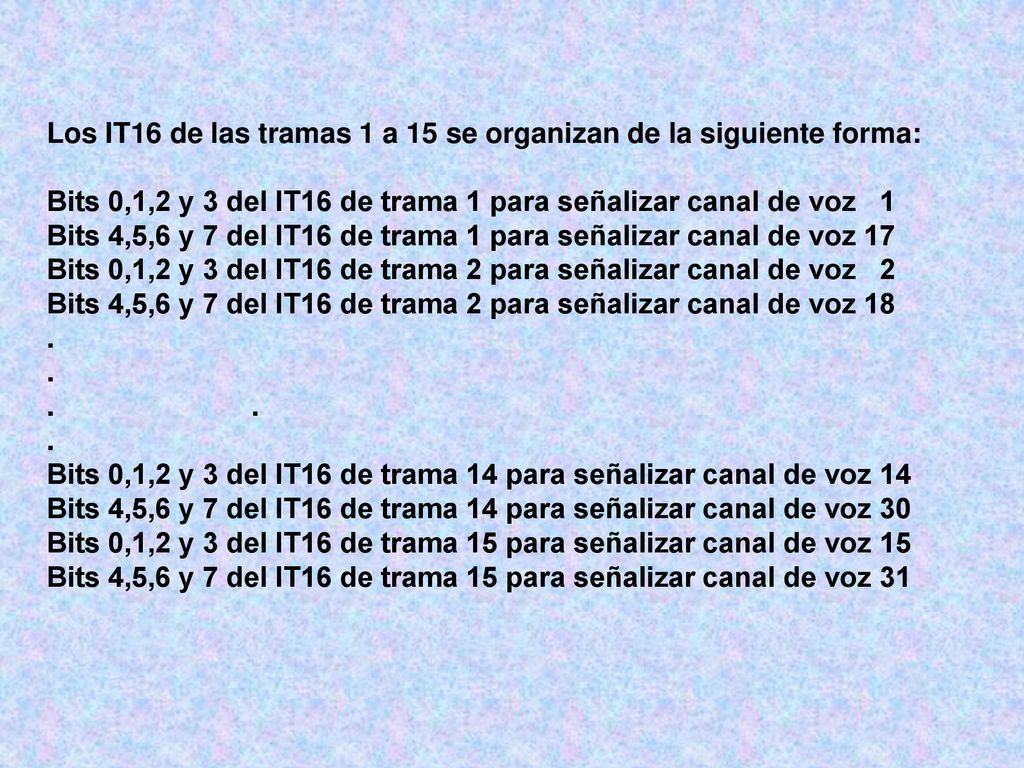

2 Los IT16 de las tramas 1 a 15 se organizan de la siguiente forma:
Bits 0,1,2 y 3 del IT16 de trama 1 para señalizar canal de voz 1 Bits 4,5,6 y 7 del IT16 de trama 1 para señalizar canal de voz 17 Bits 0,1,2 y 3 del IT16 de trama 2 para señalizar canal de voz 2 Bits 4,5,6 y 7 del IT16 de trama 2 para señalizar canal de voz 18 . . . Bits 0,1,2 y 3 del IT16 de trama 14 para señalizar canal de voz 14 Bits 4,5,6 y 7 del IT16 de trama 14 para señalizar canal de voz 30 Bits 0,1,2 y 3 del IT16 de trama 15 para señalizar canal de voz 15 Bits 4,5,6 y 7 del IT16 de trama 15 para señalizar canal de voz 31

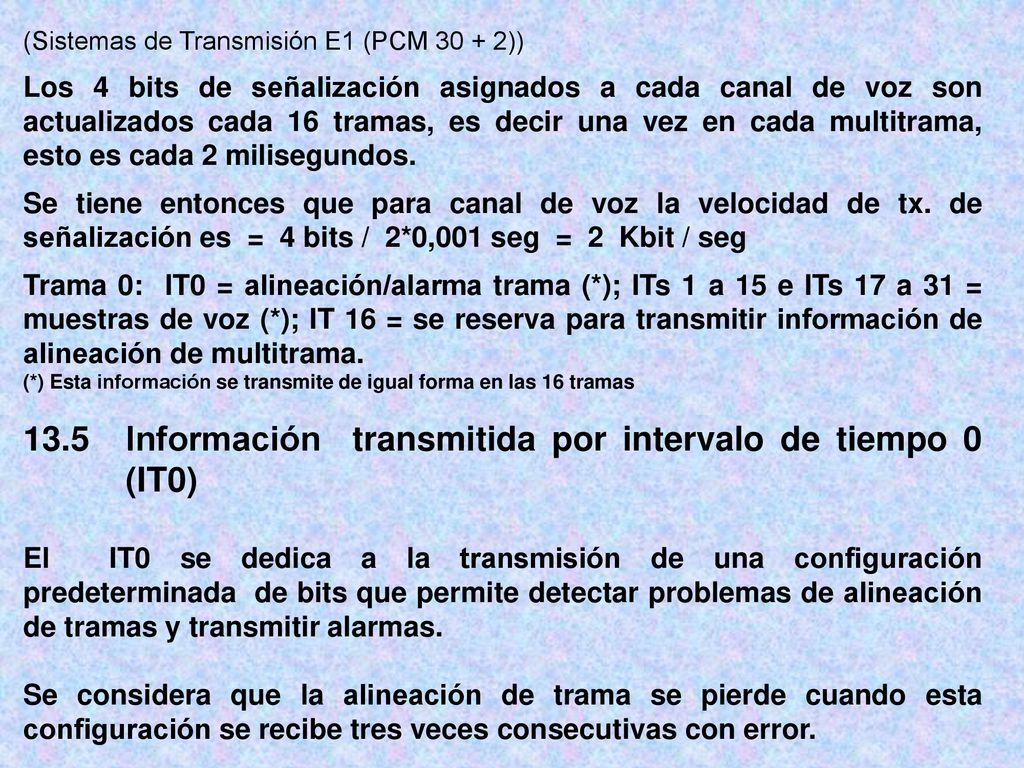

3 13.5 Información transmitida por intervalo de tiempo 0 (IT0)
(Sistemas de Transmisión E1 (PCM )) Los 4 bits de señalización asignados a cada canal de voz son actualizados cada 16 tramas, es decir una vez en cada multitrama, esto es cada 2 milisegundos. Se tiene entonces que para canal de voz la velocidad de tx. de señalización es = 4 bits / 2*0,001 seg = 2 Kbit / seg Trama 0: IT0 = alineación/alarma trama (*); ITs 1 a 15 e ITs 17 a 31 = muestras de voz (*); IT 16 = se reserva para transmitir información de alineación de multitrama. (*) Esta información se transmite de igual forma en las 16 tramas 13.5 Información transmitida por intervalo de tiempo 0 (IT0) El IT0 se dedica a la transmisión de una configuración predeterminada de bits que permite detectar problemas de alineación de tramas y transmitir alarmas. Se considera que la alineación de trama se pierde cuando esta configuración se recibe tres veces consecutivas con error.

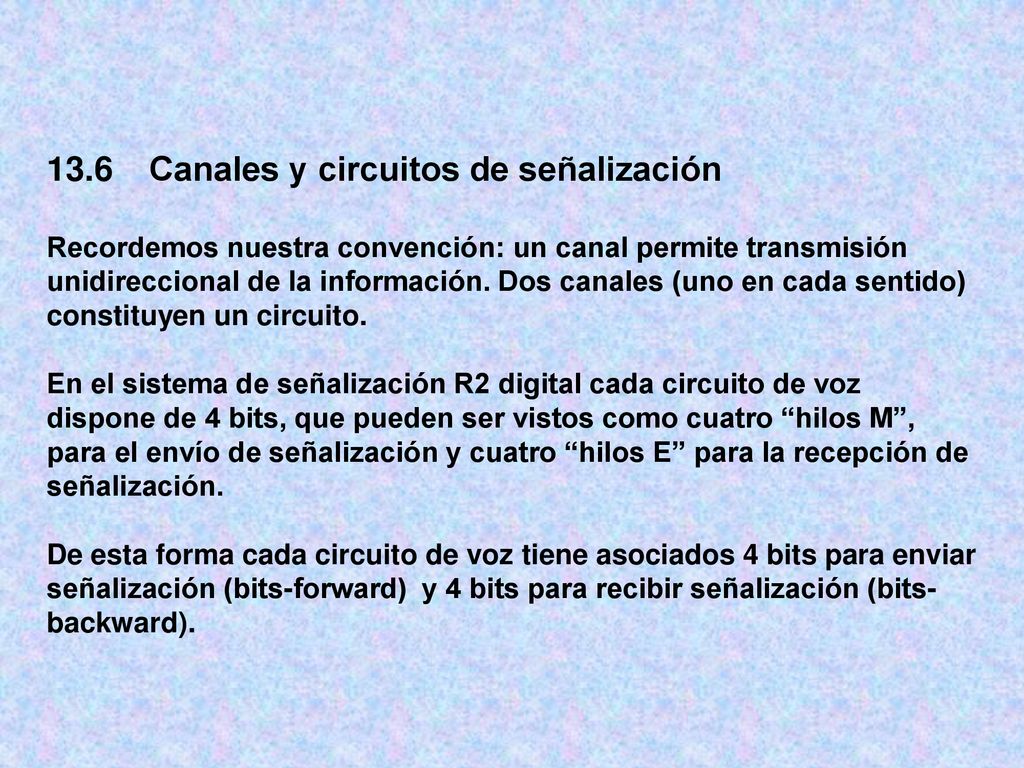

4 13.6 Canales y circuitos de señalización
Recordemos nuestra convención: un canal permite transmisión unidireccional de la información. Dos canales (uno en cada sentido) constituyen un circuito. En el sistema de señalización R2 digital cada circuito de voz dispone de 4 bits, que pueden ser vistos como cuatro “hilos M”, para el envío de señalización y cuatro “hilos E” para la recepción de señalización. De esta forma cada circuito de voz tiene asociados 4 bits para enviar señalización (bits-forward) y 4 bits para recibir señalización (bits-backward).

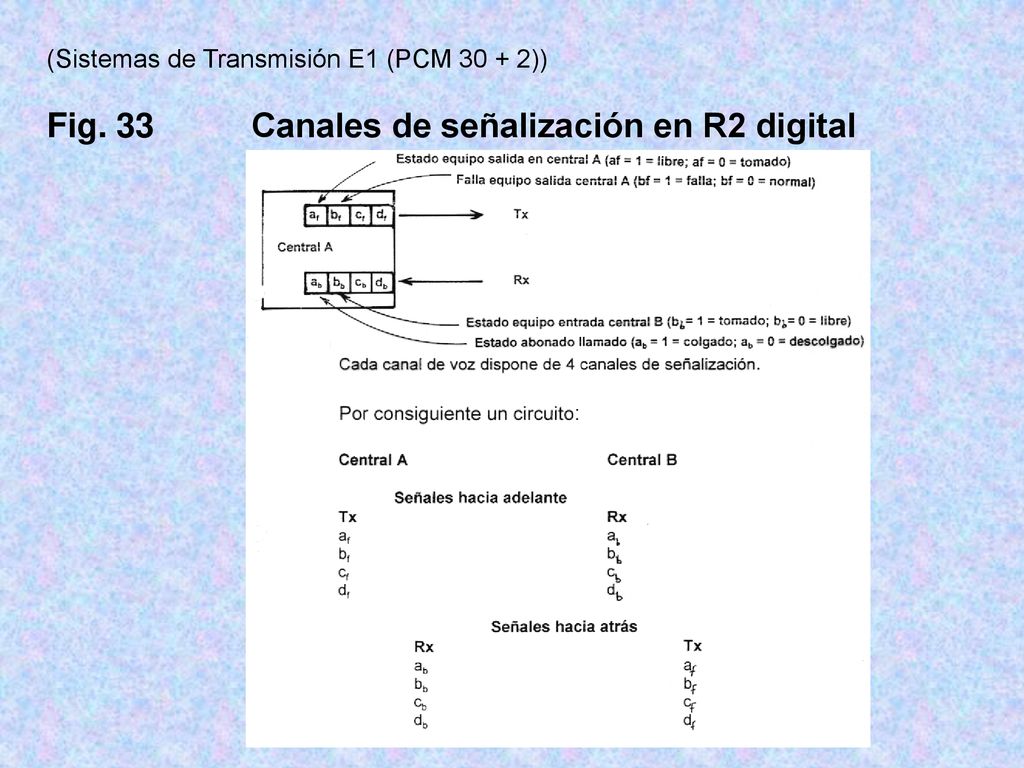

5 Fig. 33 Canales de señalización en R2 digital
(Sistemas de Transmisión E1 (PCM )) Fig Canales de señalización en R2 digital

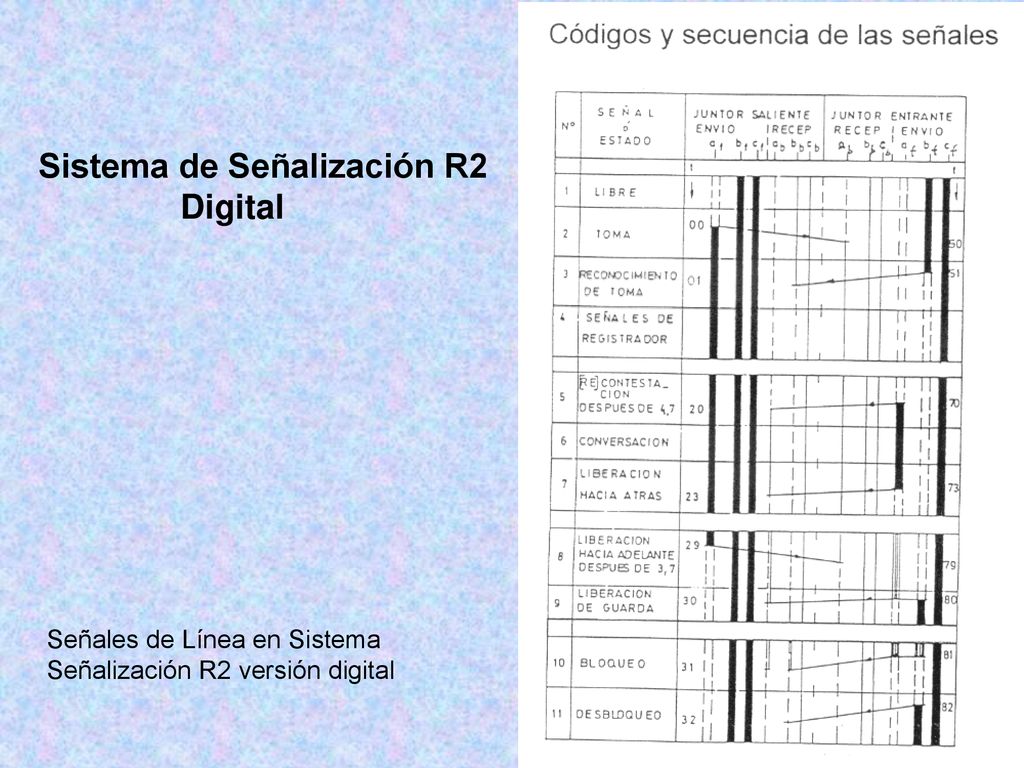

6 Sistema de Señalización R2 Digital
Señales de Línea en Sistema Señalización R2 versión digital

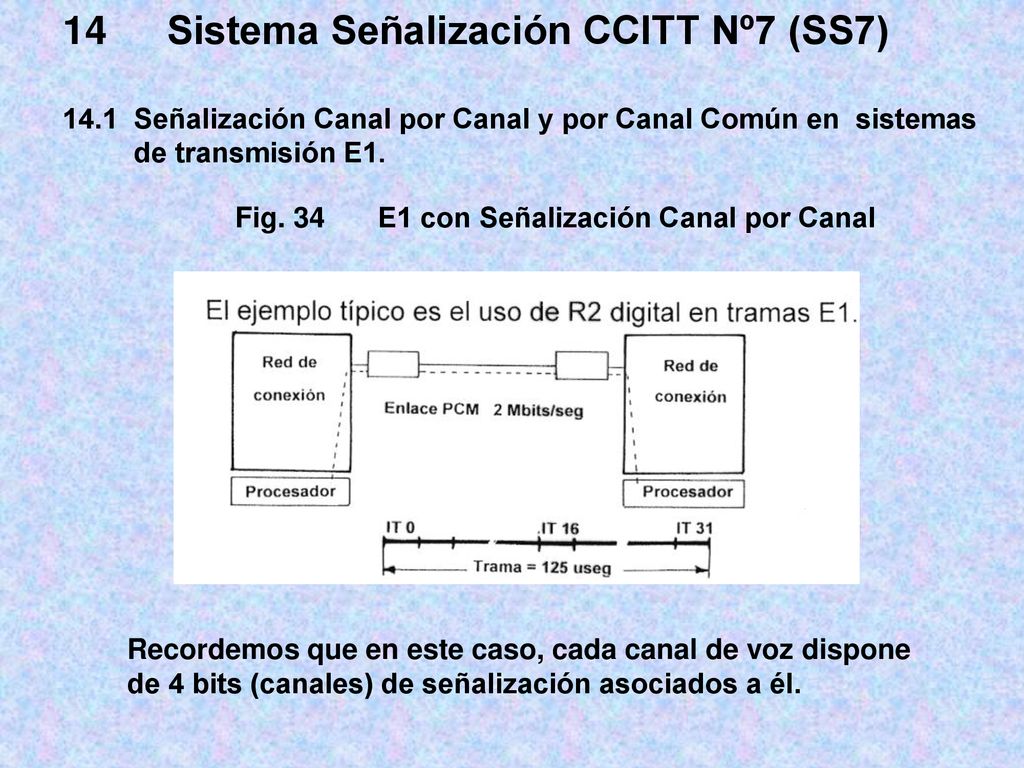

7 Sistema Señalización CCITT Nº7 (SS7)
14.1 Señalización Canal por Canal y por Canal Común en sistemas de transmisión E1. Fig. 34 E1 con Señalización Canal por Canal Recordemos que en este caso, cada canal de voz dispone de 4 bits (canales) de señalización asociados a él.

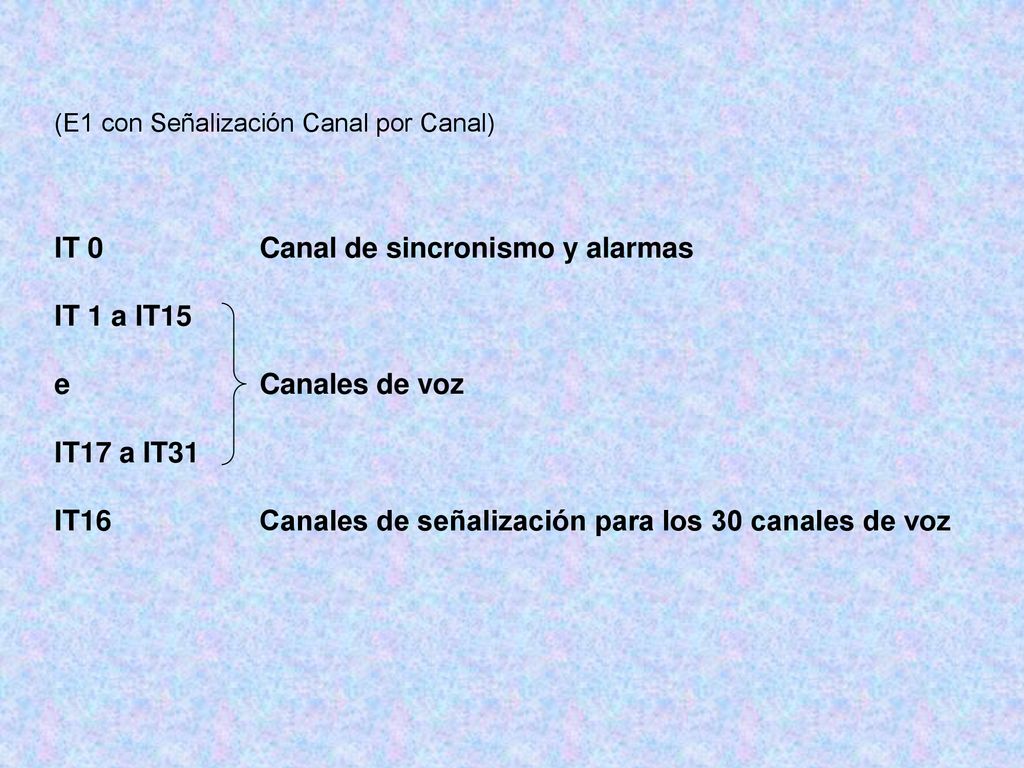

8 IT 0 Canal de sincronismo y alarmas IT 1 a IT15 e Canales de voz
(E1 con Señalización Canal por Canal) IT 0 Canal de sincronismo y alarmas IT 1 a IT15 e Canales de voz IT17 a IT31 IT16 Canales de señalización para los 30 canales de voz

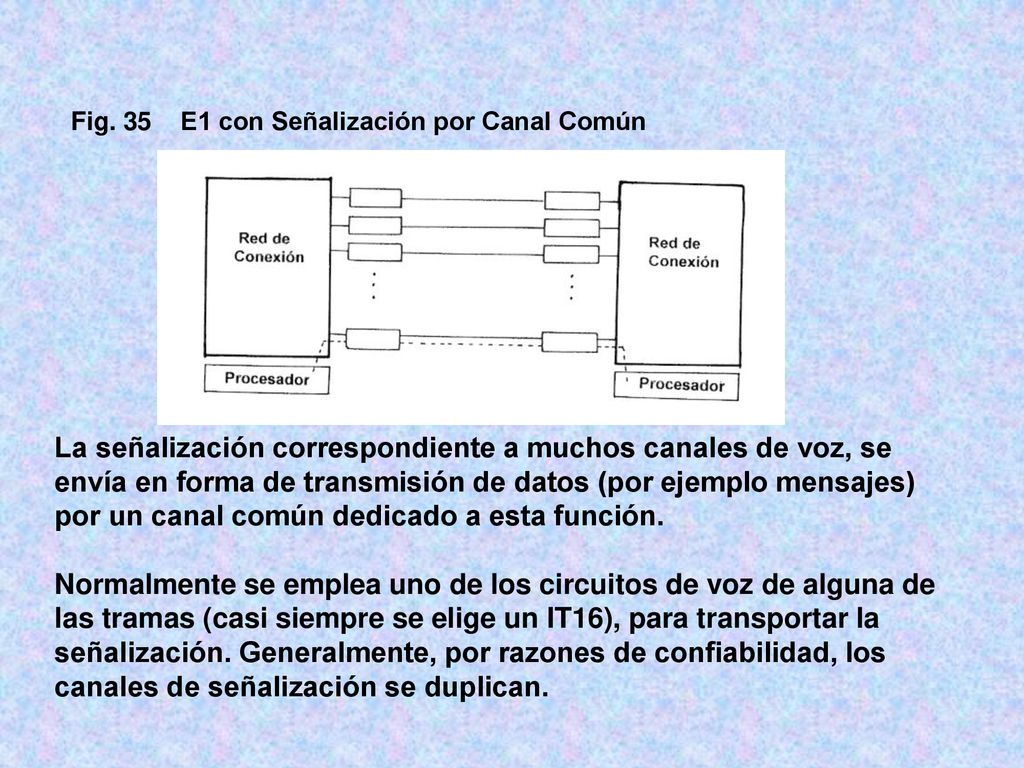

9 Fig. 35 E1 con Señalización por Canal Común
La señalización correspondiente a muchos canales de voz, se envía en forma de transmisión de datos (por ejemplo mensajes) por un canal común dedicado a esta función. Normalmente se emplea uno de los circuitos de voz de alguna de las tramas (casi siempre se elige un IT16), para transportar la señalización. Generalmente, por razones de confiabilidad, los canales de señalización se duplican.
