Comunicaciones Industriales
Conceptos básicos
2
Métodos de transmisión
Analógica Digital
3
Tipos de transmisión Simplex. Unidireccional
Half-duplex. Bi-direccional alternativamente Full-duplex. Bi-direccional simultáneamente
4
Tipos de transmisión Serie. Normalmente se utilizan 3 hilos, los bits de un byte, son transmitidos uno detrás de otro. Paralelo. Los bits de un byte son transmitidos simultáneamente. Tx Rx Gnd
5

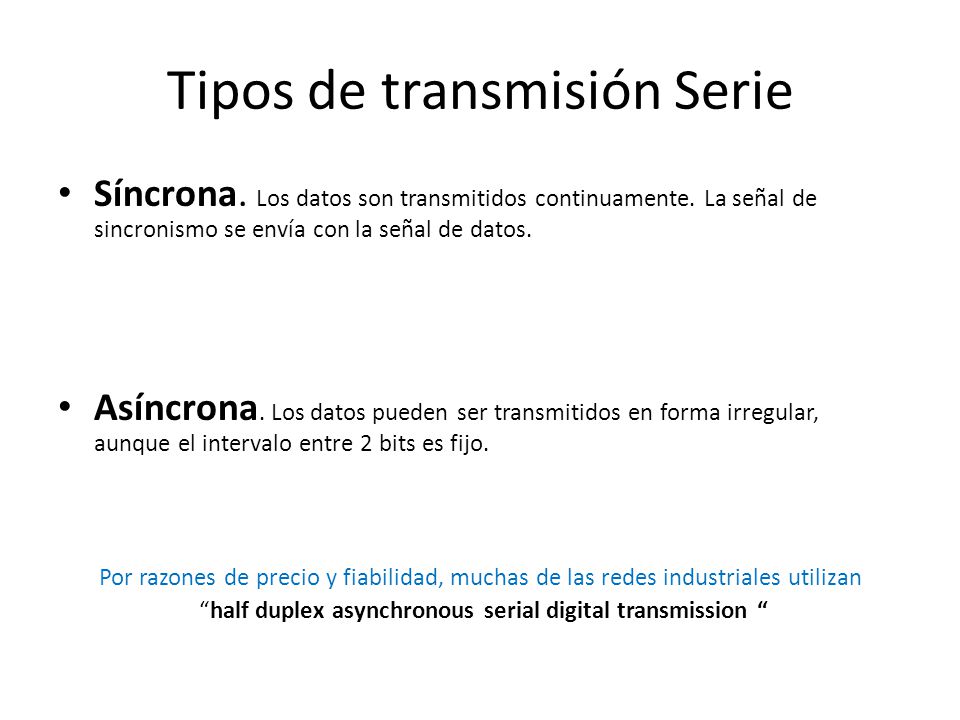

Tipos de transmisión Serie
Síncrona. Los datos son transmitidos continuamente. La señal de sincronismo se envía con la señal de datos. Asíncrona. Los datos pueden ser transmitidos en forma irregular, aunque el intervalo entre 2 bits es fijo. Por razones de precio y fiabilidad, muchas de las redes industriales utilizan “half duplex asynchronous serial digital transmission “
6
Algún estándar para cables de par trenzado
RS232. Enlace punto a punto (2 nodos). Para distancias pequeñas <15m., velocidad <20Kbps RS422. Full-duplex, multinodo, bus a 4 hilos (2 de Tx y 2 de Rx). Muy inmune a las interferencias. Máxima distancia 1200m. a 100Kbps. RS485. De características semejantes a RS422, pero a 2 hilos. Half-duplex.
7
Topologías de Red Punto a punto. Estrella. Arbol. Malla. Anillo. Bus.
8
Principales métodos de acceso al medio de Tx. (Capa de Enlace)
Maestro-Esclavo. Ej. ProfiBus-DP
9
Principales métodos de acceso al medio de Tx. (Capa de Enlace)
Token-Ring. Ej. ModBus Plus
10
Principales métodos de acceso al medio de Tx. (Capa de Enlace)
Acceso aleatorio. Ej. Ethernet Ej. CAN
11
Conceptos usados a Nivel de Aplicación.
Cliente-Servidor. Ej. ModBus
12
Conceptos usados a Nivel de Aplicación.
Productor-Consumidor. Ej. CAN Open / DeviceNet
13
Tipo de tráfico. Cíclico. Acíclico.
14

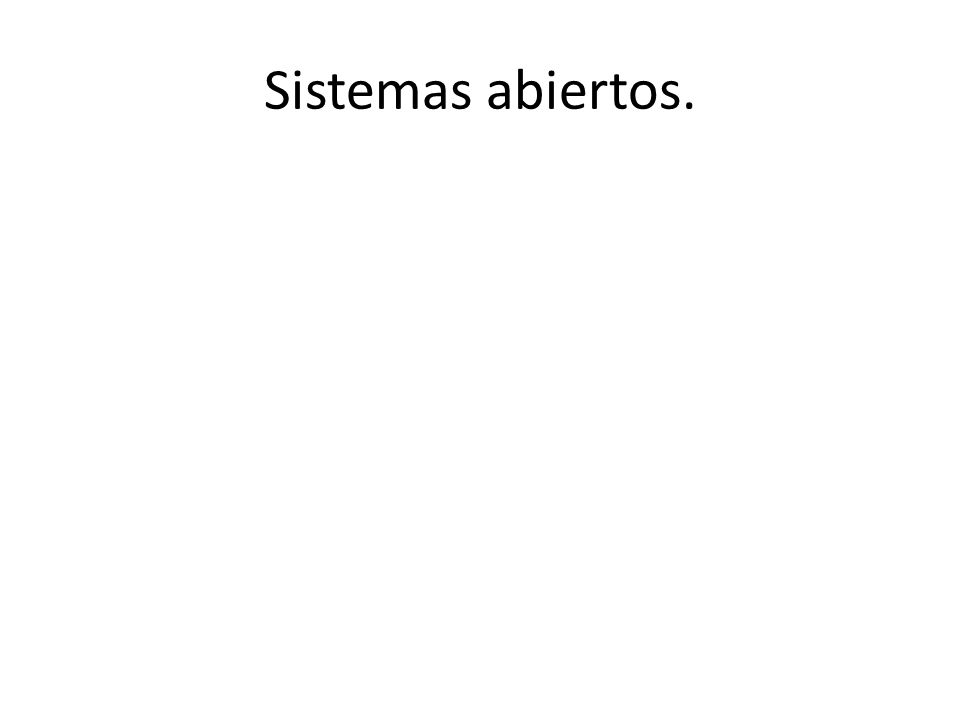

Sistemas abiertos.
15
Concepto de Fichero EDS file GSD file
16
Elementos de interconexión.
Repeater Hub Switch Transceiver Bridge Router Gateway
17
Elementos de interconexión.
Repetidor. Puede ser utilizado para añadir segmentos a una red. Amplifica y restaura el mismo tipo de señal. Ej. Repetidor RS485 HUB. Puede ser utilizado para extender una red en estrella. Amplifica y restaura el mismo tipo de señal en todos los puertos. Ej. Red Ethenet (NO reduce las colisiones de datos)
18
Elementos de interconexión.
Switch. Puede ser utilizado para extender una red en estrella. Amplifica y restaura el mismo tipo de señal en un solo puerto. Ej. Red Ethenet (SI reduce las colisiones de datos)
19

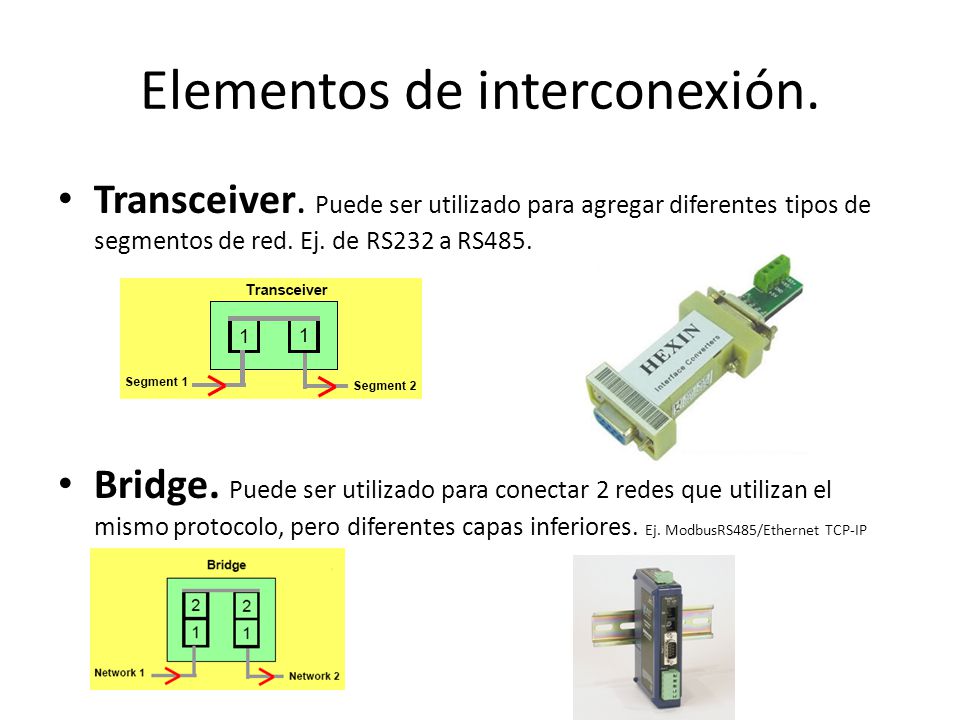

Elementos de interconexión.
Transceiver. Puede ser utilizado para agregar diferentes tipos de segmentos de red. Ej. de RS232 a RS485. Bridge. Puede ser utilizado para conectar 2 redes que utilizan el mismo protocolo, pero diferentes capas inferiores. Ej. ModbusRS485/Ethernet TCP-IP
20
Elementos de interconexión.
Router . Puede ser usado para conectar dos redes del mismo tipo. Ej. Ethernet TCP/IP Gateway. Puede ser usado para conectar dos redes de diferente tipo Ej. ModBus/Ethernet
21
Elementos de interconexión.
