1 Bienvenidos TRABAJOS SEGUROS CON ELECTRICIDAD
ING. ALBERTO BARCENAS SALAZAR

2 Riesgos Eléctricos

3 Un Riesgo … Un Trabajo… Una FAMILIA…

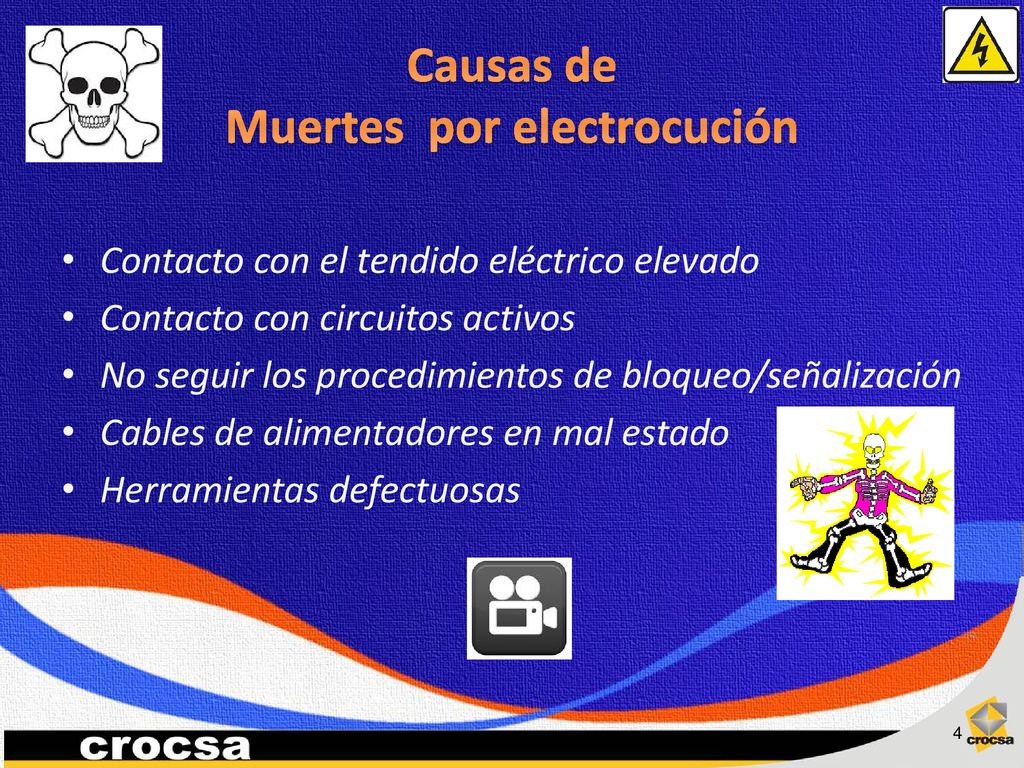

4 Causas de Muertes por electrocución
Contacto con el tendido eléctrico elevado Contacto con circuitos activos No seguir los procedimientos de bloqueo/señalización Cables de alimentadores en mal estado Herramientas defectuosas

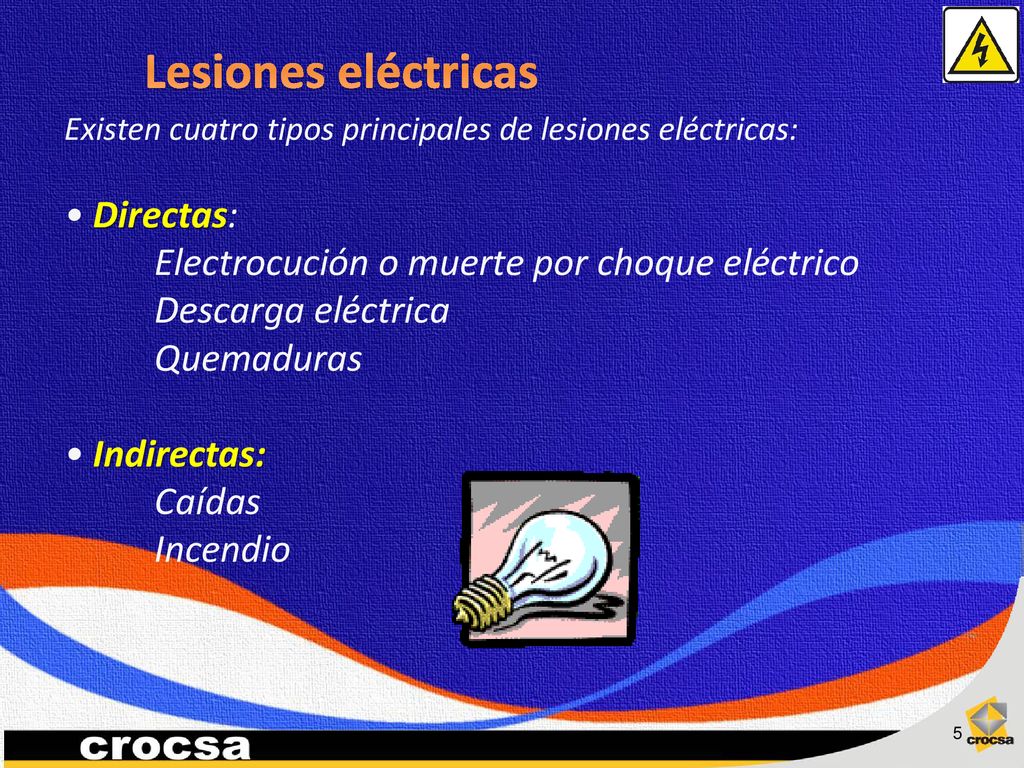

5 Lesiones eléctricas • Directas:
Existen cuatro tipos principales de lesiones eléctricas: • Directas: Electrocución o muerte por choque eléctrico Descarga eléctrica Quemaduras • Indirectas: Caídas Incendio Cuando una descarga eléctrica entra en el cuerpo puede producir diferentes tipos de lesiones. Resultados de electrocución en lesión interna y externa a las partes del cuerpo o todo el cuerpo - a menudo con resultado de muerte. Después de recibir una "sacudida" de la electricidad de todo o parte del cuerpo puede ser paralizada temporalmente y esto puede causar pérdida de adherencia o la estabilidad. Una persona puede también mover involuntariamente como resultado de recibir una descarga eléctrica, lo que resulta en una caída. Quemaduras internas o externas pueden resultar del contacto con la electricidad.

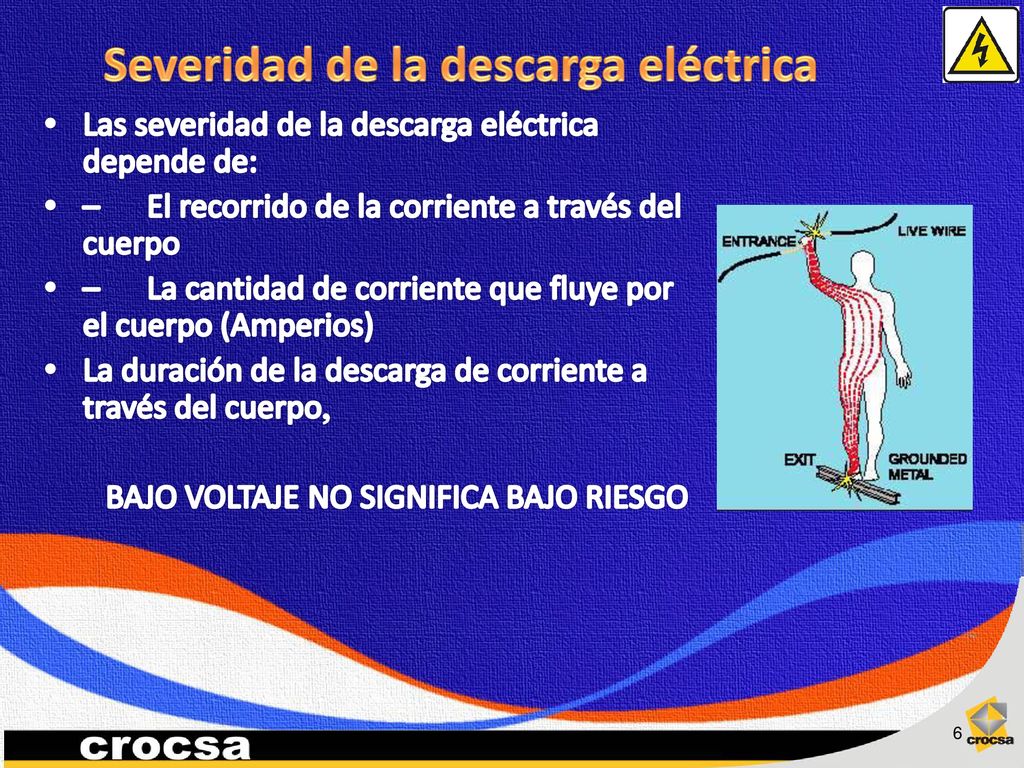

6 Severidad de la descarga eléctrica
Las severidad de la descarga eléctrica depende de: – El recorrido de la corriente a través del cuerpo – La cantidad de corriente que fluye por el cuerpo (Amperios) La duración de la descarga de corriente a través del cuerpo, BAJO VOLTAJE NO SIGNIFICA BAJO RIESGO Otros factores que pueden afectar la gravedad del choque son:         La tensión de la corriente.         La presencia de humedad         El estado general de salud de la persona antes de la descarga. Las bajas tensiones pueden ser extremadamente peligrosas porque, todos los demás factores son iguales, el grado de lesión aumenta con el tiempo el cuerpo está en contacto con el circuito. La resistencia del cuerpo varía en función de:   La cantidad de humedad en la piel (menos humedad = más resistencia)   El tamaño de la zona de contacto (área más pequeña = mayor resistencia)   La presión aplicada al punto de contacto (menos presión = mayor resistencia)   Estructura muscular (menos músculo = menos resistencia)

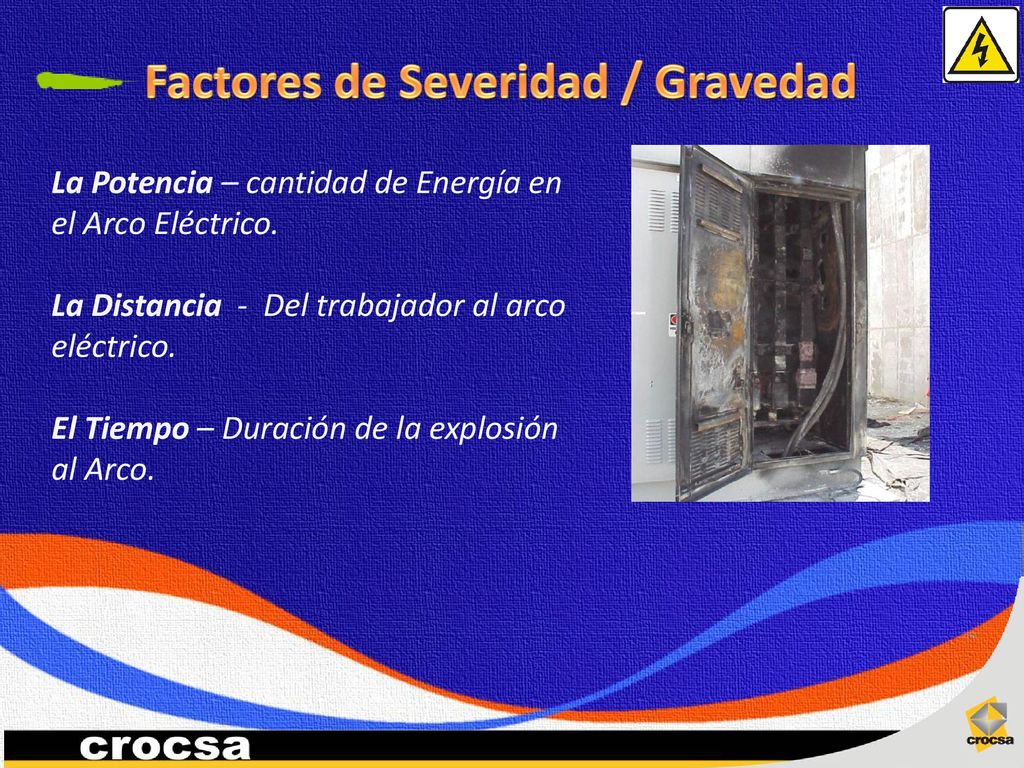

7 Factores de Severidad / Gravedad
La Potencia – cantidad de Energía en el Arco Eléctrico. La Distancia - Del trabajador al arco eléctrico. El Tiempo – Duración de la explosión al Arco.

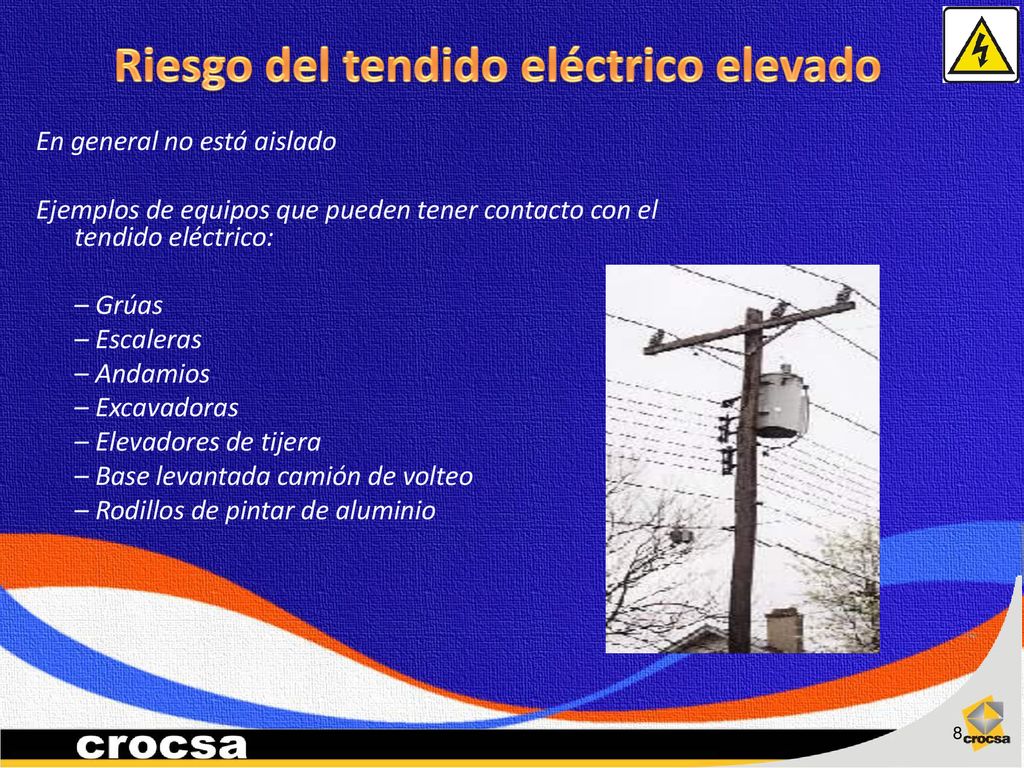

8 Riesgo del tendido eléctrico elevado
En general no está aislado Ejemplos de equipos que pueden tener contacto con el tendido eléctrico: – Grúas – Escaleras – Andamios – Excavadoras – Elevadores de tijera – Base levantada camión de volteo – Rodillos de pintar de aluminio Las líneas eléctricas aéreas y enterradas son especialmente peligrosos porque llevan una tensión muy alta. Electrocución fatal es el principal riesgo, pero las quemaduras y las caídas al vacío son también peligros. El uso de herramientas y equipos que pueden ponerse en contacto con líneas de energía aumenta el riesgo. Más de la mitad de todas las electrocuciones son causadas por el contacto directo con los trabajadores líneas eléctricas energizadas. Trabajadores en Líneas vivas deben ser especialmente conscientes de los peligros de las líneas aéreas. En el pasado, el 80% de todas las muertes fueron causadas por personas en contacto con un cable de alta tensión con la mano desnuda. Debido a este tipo de incidentes, todos los linieros ahora usan guantes de goma especiales que los protegen hasta voltios. Hoy en día, la mayoría de las electrocuciones que involucran líneas eléctricas aéreas son causados ​​por el fracaso de mantener las distancias de trabajo adecuados. Líneas aéreas de energía deben ser desactivadas y conectados a tierra por el propietario u operador de las líneas, u otras medidas de protección debe ser proporcionada antes de iniciar el trabajo. Medidas de protección (como resguardar o aislar las líneas) deben estar diseñados para evitar el contacto con las líneas. EPP puede consistir en guantes de goma aislante, capuchas, mangas, esteras, mantas, manguera de la línea, y cascos de protección para la industria.

9 ARCO ELECTRICO / ARCO VOLTAICO
Descarga eléctrica que se forma entre dos electrodos sometidos a una diferencia de potencial y colocados en el seno de una atmósfera gaseosa enrarecida, normalmente a baja presión, o al aire libre. Las líneas eléctricas aéreas y enterradas son especialmente peligrosos porque llevan una tensión muy alta. Electrocución fatal es el principal riesgo, pero las quemaduras y las caídas al vacío son también peligros. El uso de herramientas y equipos que pueden ponerse en contacto con líneas de energía aumenta el riesgo. Más de la mitad de todas las electrocuciones son causadas por el contacto directo con los trabajadores líneas eléctricas energizadas. Trabajadores en Líneas vivas deben ser especialmente conscientes de los peligros de las líneas aéreas. En el pasado, el 80% de todas las muertes fueron causadas por personas en contacto con un cable de alta tensión con la mano desnuda. Debido a este tipo de incidentes, todos los linieros ahora usan guantes de goma especiales que los protegen hasta voltios. Hoy en día, la mayoría de las electrocuciones que involucran líneas eléctricas aéreas son causados ​​por el fracaso de mantener las distancias de trabajo adecuados. Líneas aéreas de energía deben ser desactivadas y conectados a tierra por el propietario u operador de las líneas, u otras medidas de protección debe ser proporcionada antes de iniciar el trabajo. Medidas de protección (como resguardar o aislar las líneas) deben estar diseñados para evitar el contacto con las líneas. EPP puede consistir en guantes de goma aislante, capuchas, mangas, esteras, mantas, manguera de la línea, y cascos de protección para la industria.

10 Lesiones graves por Arco Eléctrico.
Quemaduras graves causadas por Arco Eléctrico. El destello de luz es tan intenso que Puede dañar severamente la visión. Las líneas eléctricas aéreas y enterradas son especialmente peligrosos porque llevan una tensión muy alta. Electrocución fatal es el principal riesgo, pero las quemaduras y las caídas al vacío son también peligros. El uso de herramientas y equipos que pueden ponerse en contacto con líneas de energía aumenta el riesgo. Más de la mitad de todas las electrocuciones son causadas por el contacto directo con los trabajadores líneas eléctricas energizadas. Trabajadores en Líneas vivas deben ser especialmente conscientes de los peligros de las líneas aéreas. En el pasado, el 80% de todas las muertes fueron causadas por personas en contacto con un cable de alta tensión con la mano desnuda. Debido a este tipo de incidentes, todos los linieros ahora usan guantes de goma especiales que los protegen hasta voltios. Hoy en día, la mayoría de las electrocuciones que involucran líneas eléctricas aéreas son causados ​​por el fracaso de mantener las distancias de trabajo adecuados. Líneas aéreas de energía deben ser desactivadas y conectados a tierra por el propietario u operador de las líneas, u otras medidas de protección debe ser proporcionada antes de iniciar el trabajo. Medidas de protección (como resguardar o aislar las líneas) deben estar diseñados para evitar el contacto con las líneas. EPP puede consistir en guantes de goma aislante, capuchas, mangas, esteras, mantas, manguera de la línea, y cascos de protección para la industria. El Arco Eléctrico alcanza temperaturas de hasta 35,000 °F (19, °C) El Sol alcanza temperaturas de hasta 9,900 °F (5, °C)

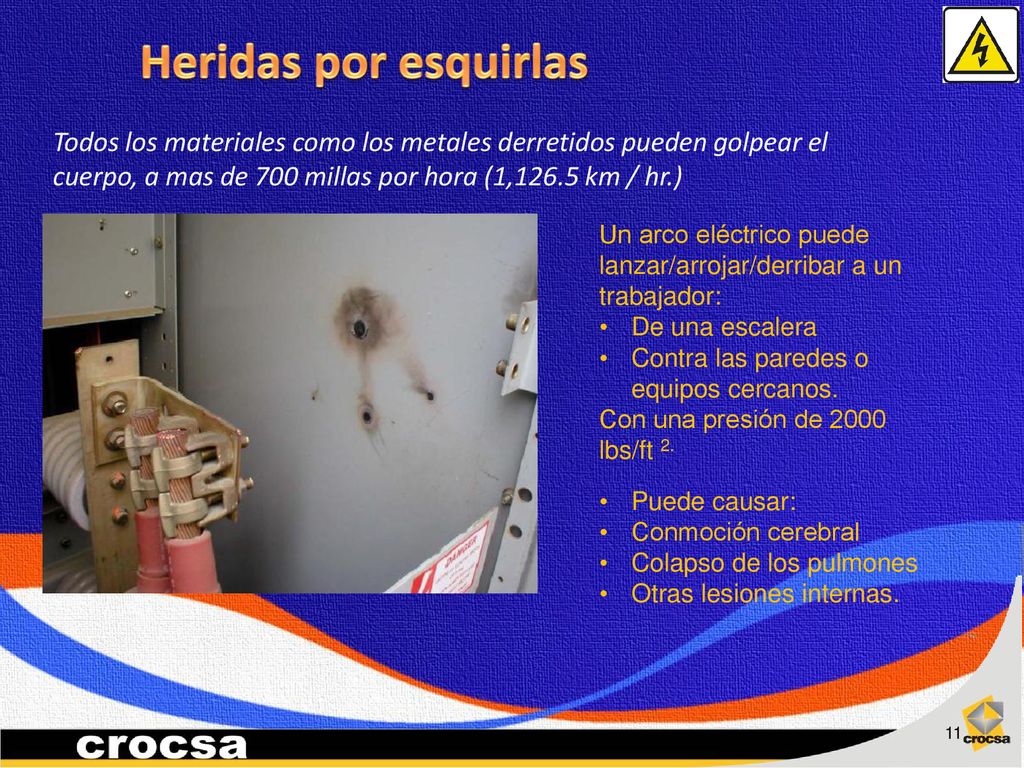

11 Heridas por esquirlas Todos los materiales como los metales derretidos pueden golpear el cuerpo, a mas de 700 millas por hora (1,126.5 km / hr.) Un arco eléctrico puede lanzar/arrojar/derribar a un trabajador: De una escalera Contra las paredes o equipos cercanos. Con una presión de 2000 lbs/ft 2. Puede causar: Conmoción cerebral Colapso de los pulmones Otras lesiones internas. Las líneas eléctricas aéreas y enterradas son especialmente peligrosos porque llevan una tensión muy alta. Electrocución fatal es el principal riesgo, pero las quemaduras y las caídas al vacío son también peligros. El uso de herramientas y equipos que pueden ponerse en contacto con líneas de energía aumenta el riesgo. Más de la mitad de todas las electrocuciones son causadas por el contacto directo con los trabajadores líneas eléctricas energizadas. Trabajadores en Líneas vivas deben ser especialmente conscientes de los peligros de las líneas aéreas. En el pasado, el 80% de todas las muertes fueron causadas por personas en contacto con un cable de alta tensión con la mano desnuda. Debido a este tipo de incidentes, todos los linieros ahora usan guantes de goma especiales que los protegen hasta voltios. Hoy en día, la mayoría de las electrocuciones que involucran líneas eléctricas aéreas son causados ​​por el fracaso de mantener las distancias de trabajo adecuados. Líneas aéreas de energía deben ser desactivadas y conectados a tierra por el propietario u operador de las líneas, u otras medidas de protección debe ser proporcionada antes de iniciar el trabajo. Medidas de protección (como resguardar o aislar las líneas) deben estar diseñados para evitar el contacto con las líneas. EPP puede consistir en guantes de goma aislante, capuchas, mangas, esteras, mantas, manguera de la línea, y cascos de protección para la industria.

12 Pérdida de la audición y Lesiones de Choque
Arco eléctrico a 2 pies = dB. Turbina de Avión a 200 pies = 132dB Umbral del dolor = dB. Un arco eléctrico puede lanzar/arrojar/derribar a un trabajador: De una escalera Contra las paredes o equipos cercanos. Con una presión de 2000 lbs/ft 2. Puede causar: Conmoción cerebral Colapso de los pulmones Otras lesiones internas. Las líneas eléctricas aéreas y enterradas son especialmente peligrosos porque llevan una tensión muy alta. Electrocución fatal es el principal riesgo, pero las quemaduras y las caídas al vacío son también peligros. El uso de herramientas y equipos que pueden ponerse en contacto con líneas de energía aumenta el riesgo. Más de la mitad de todas las electrocuciones son causadas por el contacto directo con los trabajadores líneas eléctricas energizadas. Trabajadores en Líneas vivas deben ser especialmente conscientes de los peligros de las líneas aéreas. En el pasado, el 80% de todas las muertes fueron causadas por personas en contacto con un cable de alta tensión con la mano desnuda. Debido a este tipo de incidentes, todos los linieros ahora usan guantes de goma especiales que los protegen hasta voltios. Hoy en día, la mayoría de las electrocuciones que involucran líneas eléctricas aéreas son causados ​​por el fracaso de mantener las distancias de trabajo adecuados. Líneas aéreas de energía deben ser desactivadas y conectados a tierra por el propietario u operador de las líneas, u otras medidas de protección debe ser proporcionada antes de iniciar el trabajo. Medidas de protección (como resguardar o aislar las líneas) deben estar diseñados para evitar el contacto con las líneas. EPP puede consistir en guantes de goma aislante, capuchas, mangas, esteras, mantas, manguera de la línea, y cascos de protección para la industria.

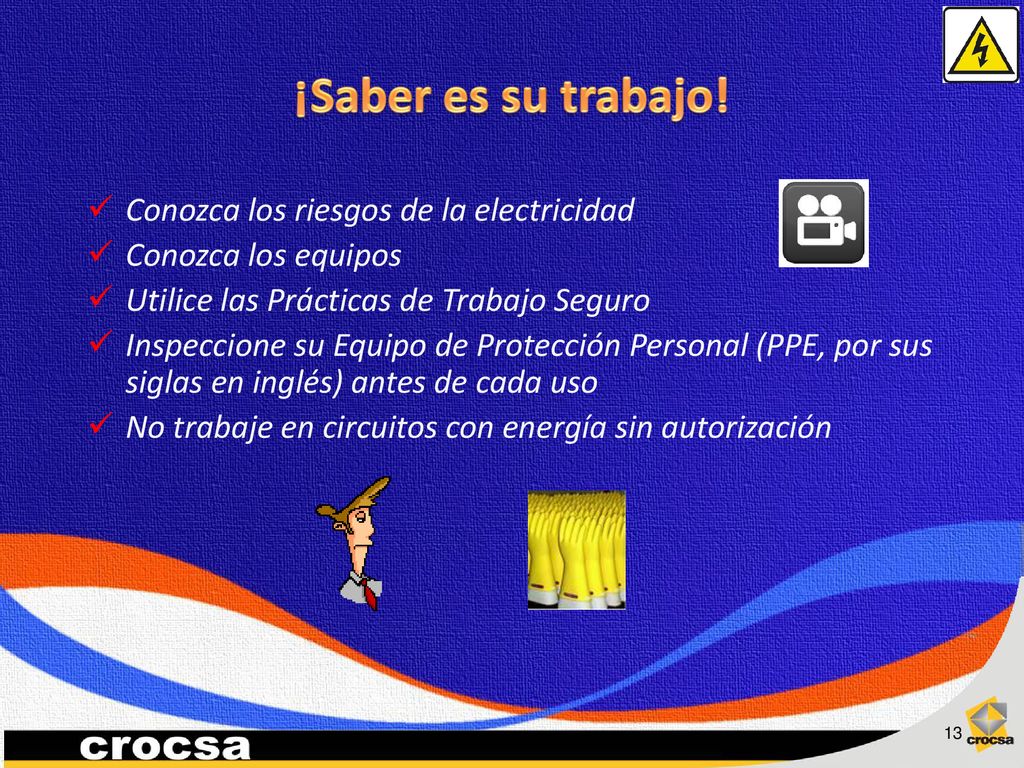

13 ¡Saber es su trabajo! Conozca los riesgos de la electricidad
Conozca los equipos Utilice las Prácticas de Trabajo Seguro Inspeccione su Equipo de Protección Personal (PPE, por sus siglas en inglés) antes de cada uso No trabaje en circuitos con energía sin autorización

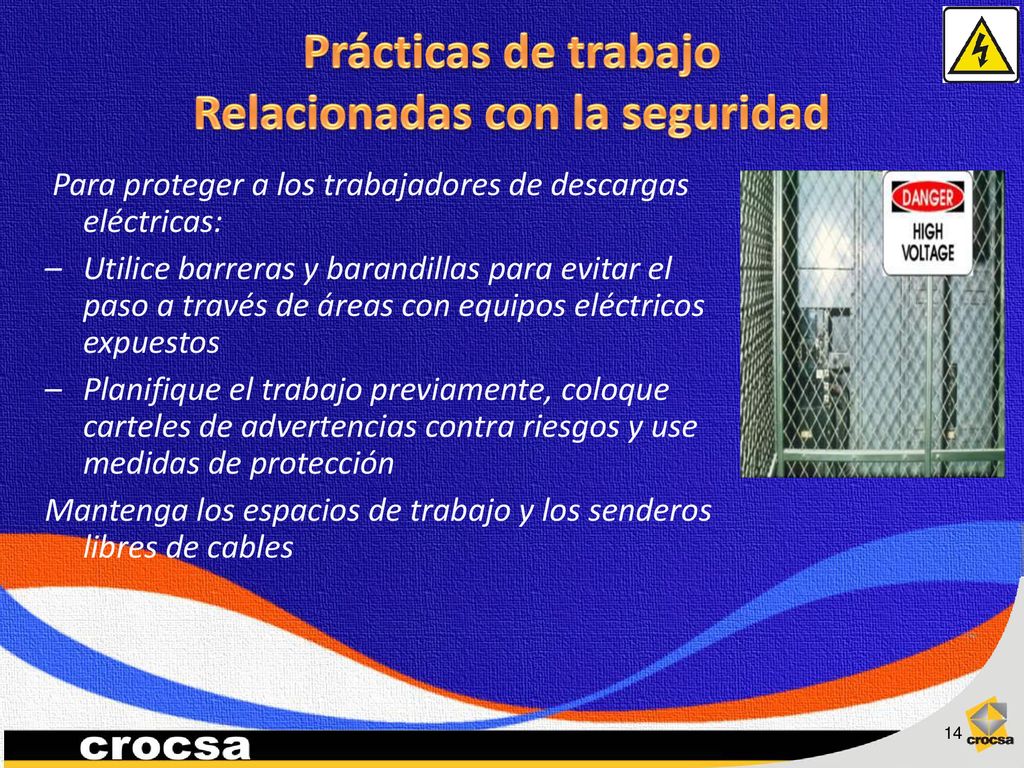

14 Prácticas de trabajo Relacionadas con la seguridad
Para proteger a los trabajadores de descargas eléctricas: – Utilice barreras y barandillas para evitar el paso a través de áreas con equipos eléctricos expuestos – Planifique el trabajo previamente, coloque carteles de advertencias contra riesgos y use medidas de protección Mantenga los espacios de trabajo y los senderos libres de cables , Employees must not work near any part of an electric power circuit that the employee could contact in the course of work, unless the employee is protected against electric shock by de-energizing the circuit and grounding it or by guarding it effectively by insulation or other means. * In work areas where the exact location of underground electric power lines is unknown, employees using jack‑hammers, bars, or other hand tools which may contact a line shall be provided with insulated protective gloves. * Before work is begun, inquire or observe by instruments whether any part of an energized electric power circuit is so located that the performance of the work may bring any person, tool, or machine into physical or electrical contact with the electric power circuit. Post and maintain proper warning signs where such a circuit exists. The employer shall advise employees of the location of such lines, the hazards involved, and the protective measures to be taken.

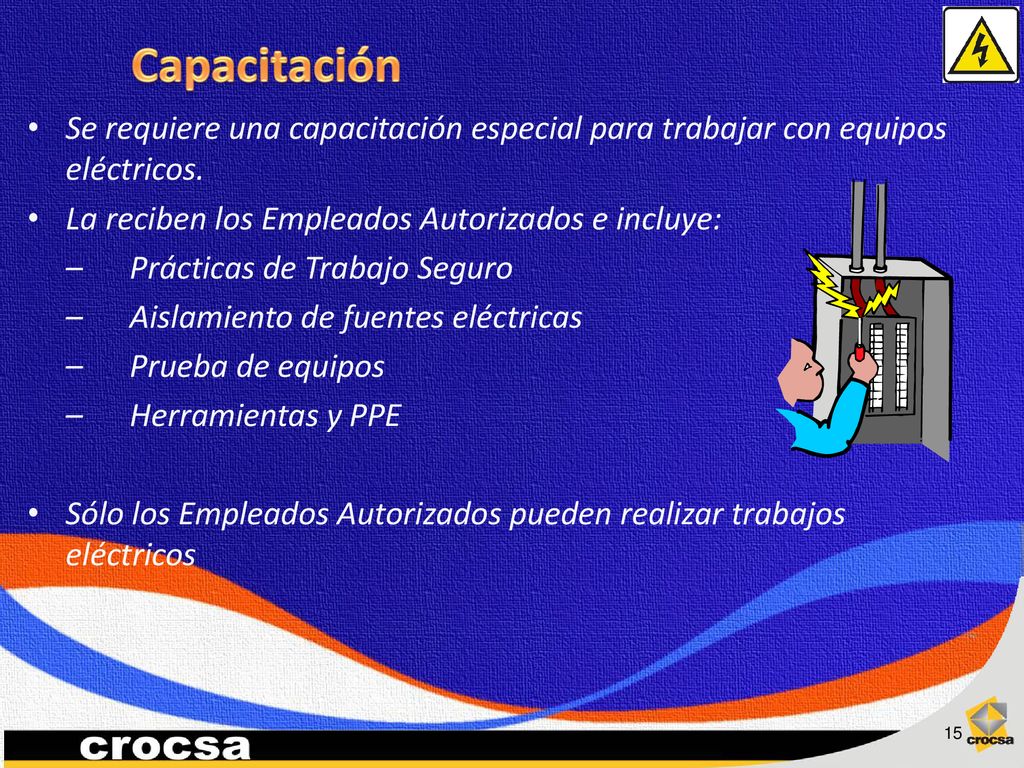

15 Capacitación Se requiere una capacitación especial para trabajar con equipos eléctricos. La reciben los Empleados Autorizados e incluye: – Prácticas de Trabajo Seguro – Aislamiento de fuentes eléctricas – Prueba de equipos – Herramientas y PPE Sólo los Empleados Autorizados pueden realizar trabajos eléctricos

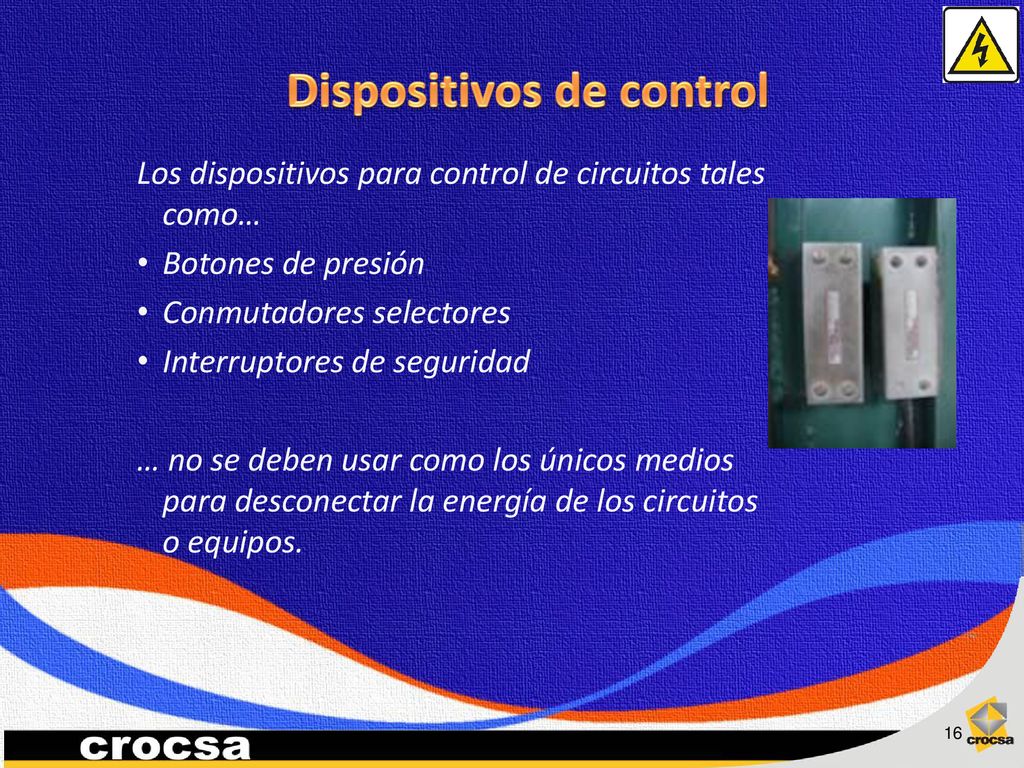

16 Dispositivos de control
Los dispositivos para control de circuitos tales como… Botones de presión Conmutadores selectores Interruptores de seguridad … no se deben usar como los únicos medios para desconectar la energía de los circuitos o equipos.

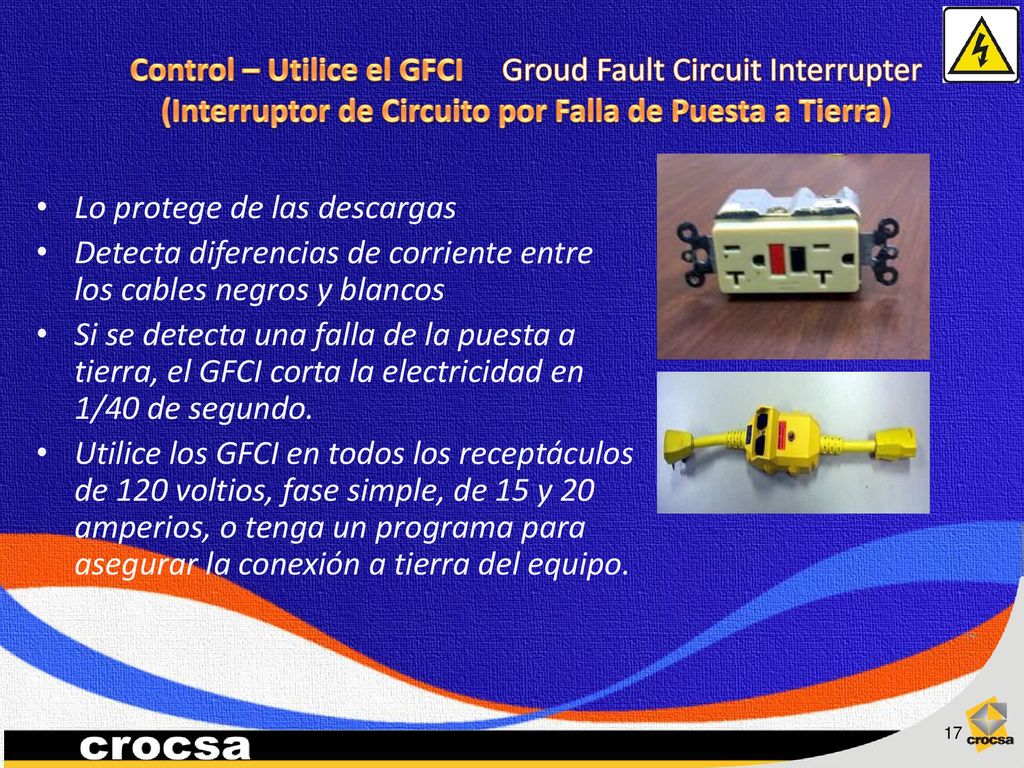

17 Lo protege de las descargas
Control – Utilice el GFCI Groud Fault Circuit Interrupter (Interruptor de Circuito por Falla de Puesta a Tierra) Lo protege de las descargas Detecta diferencias de corriente entre los cables negros y blancos Si se detecta una falla de la puesta a tierra, el GFCI corta la electricidad en 1/40 de segundo. Utilice los GFCI en todos los receptáculos de 120 voltios, fase simple, de 15 y 20 amperios, o tenga un programa para asegurar la conexión a tierra del equipo. GFCI:   Coincide con la cantidad de corriente que pasa a un dispositivo eléctrico contra la cantidad de corriente de retorno desde el dispositivo.   Interrumpe la energía eléctrica dentro de tan poco como 1/40 (0.025) de un segundo cuando la cantidad de curso actual difiere de la cantidad de regresar por unos 5 mA   Debe hacerse la prueba para asegurarse de que funciona correctamente.   NEC requiere GFCI puede utilizar en estas situaciones de alto riesgo:   La electricidad se utiliza cerca del agua.   El usuario del equipo eléctrico está conectado a tierra (al tocar material de tierra).   Circuitos están proporcionando poder de las herramientas portátiles o las tomas de aire libre.   Se utilizan cableado o los cables de extensión temporal. Hay una desventaja de puesta a tierra: una ruptura en el sistema de puesta a tierra pueden ocurrir sin el conocimiento del usuario. El uso de un interruptor de circuito por falla a tierra (GFCI) es una forma de superar las deficiencias de puesta a tierra. ¿Que es un GFCI? Un GFCI (ground fault circuit interrupter) es un interruptor de circuito de accionamiento rápido que percibe pequeños desbalances en el circuito causados por corrientes de fuga a tierra, y en una fracción de segundo, abre el circuito. El GFCI continuamente compara la cantidad de corriente iendo a través de un dispositivo eléctrico contra la cantidad de corriente regresando del dispositivo por el camino eléctrico. Cuando la cantidad de corriente que entra al dispositivo difiere de la cantidad de corriente "regresando" del dispositivo hacia el sistema eléctrico por aproximadamente 5 miliamperes, el GFCI interrumpe el circuito en un periodo de tiempo de 1/40 de segundo. Existen dos tipos de dispositivos GFCI: Clase A: interrumpen el circuito cuando la corriente de falla a tierra tiene un valor entre 4 y 6 miliamperes. Estos se utilizan para protección del personal. Clase B: Interrumpen el circuito cuando la corriente de falla a tierra excede los 20 miliamperes. Este tipo de GFCI no se utiliza para protección de personal, solamente protección de equipo. No obstante, el GFCI no protege al personal de contactos de línea a línea. Como trabajadores sosteniendo dos fases o una fase y el neutro. Solamente protege contra la forma mas común de peligro de choque eléctrico (la falla a tierra) evitando incendios, sobrecalentamientos, y destrucción del aislamiento del cableado. Los GFCI pueden utilizarse de manera exitosa para reducir riesgos eléctricos en zonas de construcción. Los disparos de los dispositivos GFCI son causados normalmente por herramientas y conexiones haciendo contacto con el agua. Estos dispositivos han probado que justifican el costo de su instalación. Datos publicados por la U.S. Consumer Product Safety Commission muestran que desde que se introdujeron los GFCI, se han reducido el número de personas electrocutadas el los Estados Unidos. El National Electrical Code en su sección establece los requerimientos para estos dispositivos y como instalarlos.

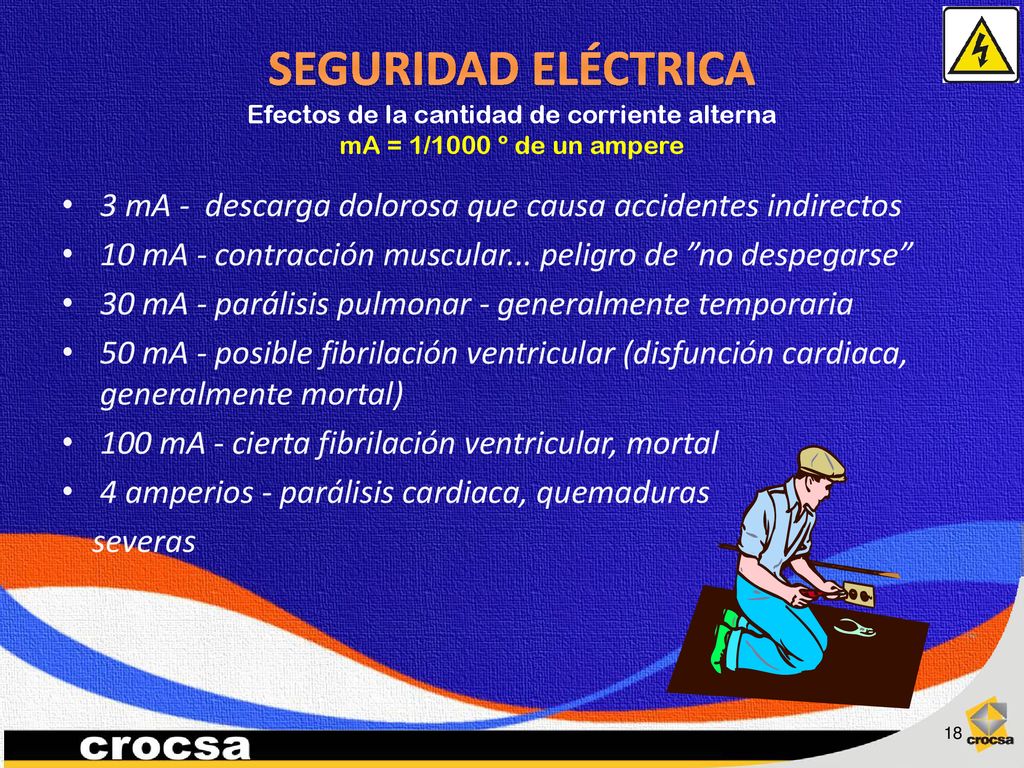

18 SEGURIDAD ELÉCTRICA Efectos de la cantidad de corriente alterna mA = 1/1000 º de un ampere
3 mA - descarga dolorosa que causa accidentes indirectos 10 mA - contracción muscular... peligro de ”no despegarse” 30 mA - parálisis pulmonar - generalmente temporaria 50 mA - posible fibrilación ventricular (disfunción cardiaca, generalmente mortal) 100 mA - cierta fibrilación ventricular, mortal 4 amperios - parálisis cardiaca, quemaduras severas

19 FACTORES DE RIESGO DE ACCIDENTE ELECTRICO

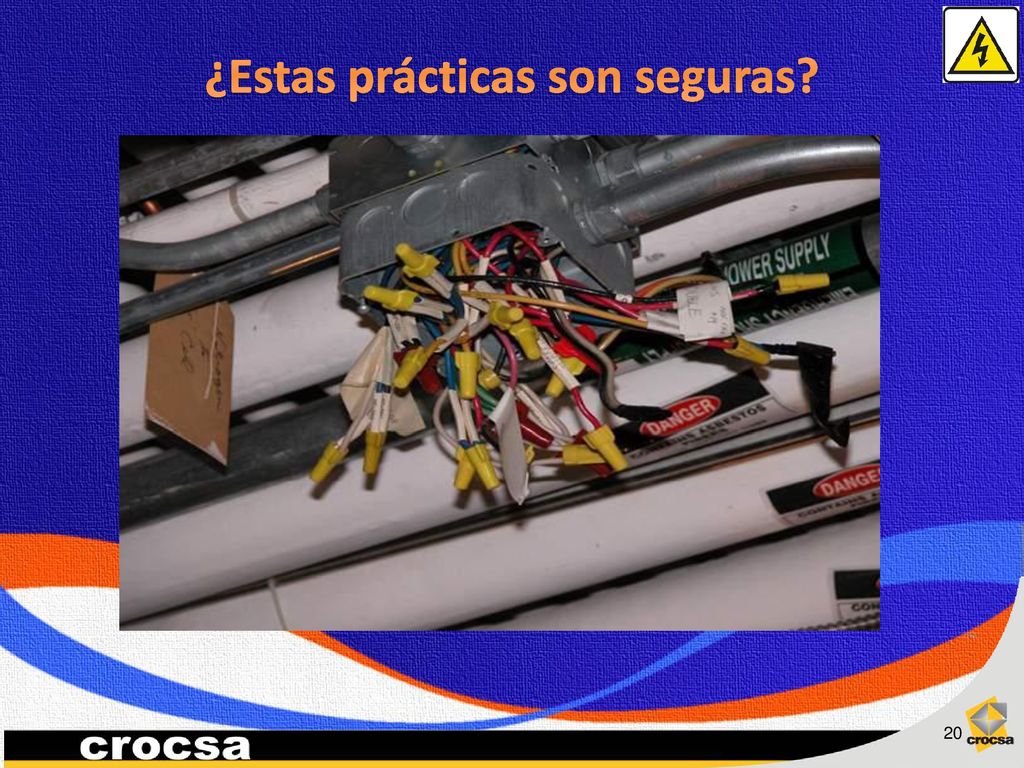

20 ¿Estas prácticas son seguras?

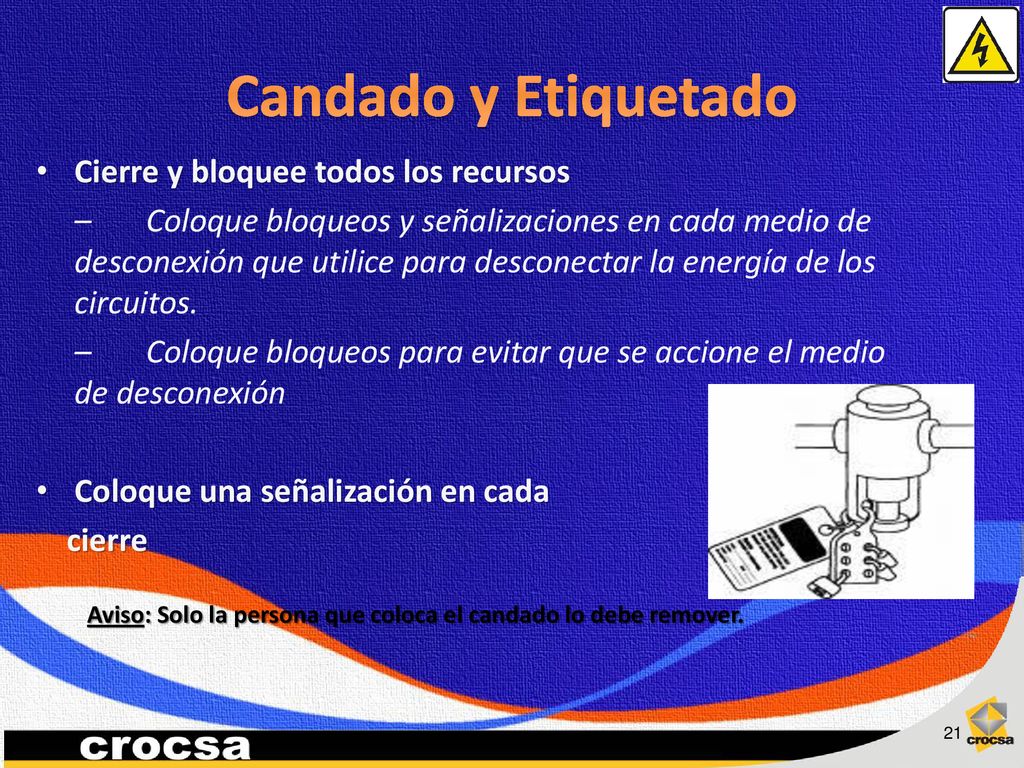

21 Candado y Etiquetado Cierre y bloquee todos los recursos
– Coloque bloqueos y señalizaciones en cada medio de desconexión que utilice para desconectar la energía de los circuitos. – Coloque bloqueos para evitar que se accione el medio de desconexión Coloque una señalización en cada cierre Aviso: Solo la persona que coloca el candado lo debe remover.

22 Dispositivos de Bloqueo

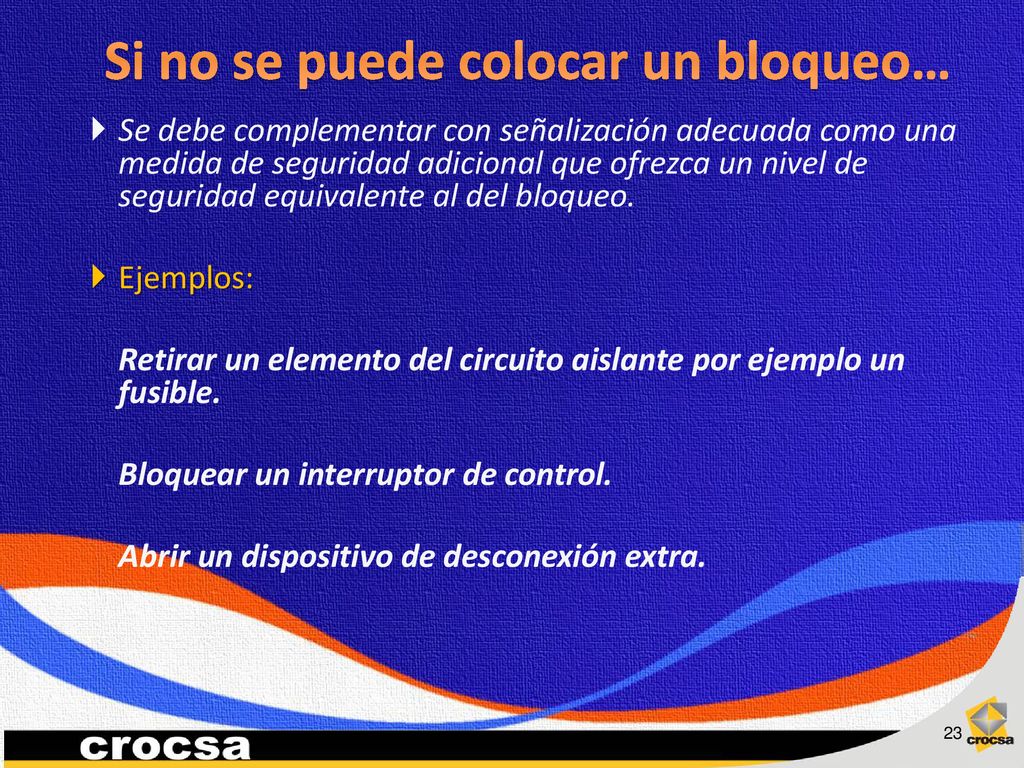

23 Si no se puede colocar un bloqueo…
Se debe complementar con señalización adecuada como una medida de seguridad adicional que ofrezca un nivel de seguridad equivalente al del bloqueo. Ejemplos: Retirar un elemento del circuito aislante por ejemplo un fusible. Bloquear un interruptor de control. Abrir un dispositivo de desconexión extra.

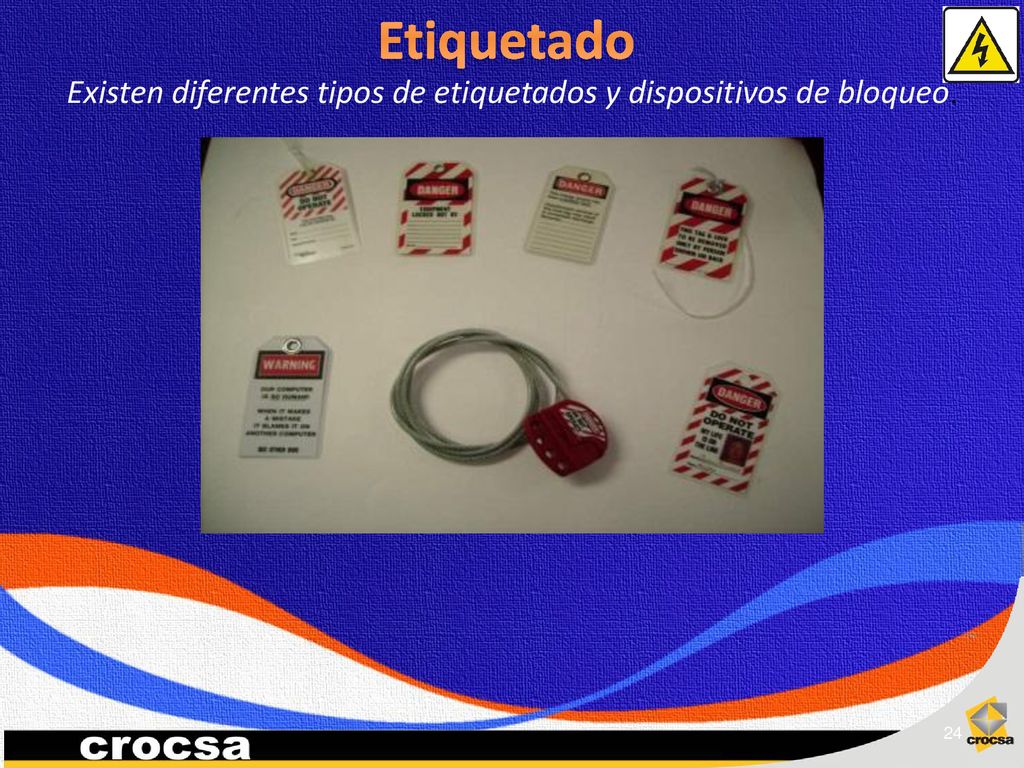

24 Existen diferentes tipos de etiquetados y dispositivos de bloqueo.

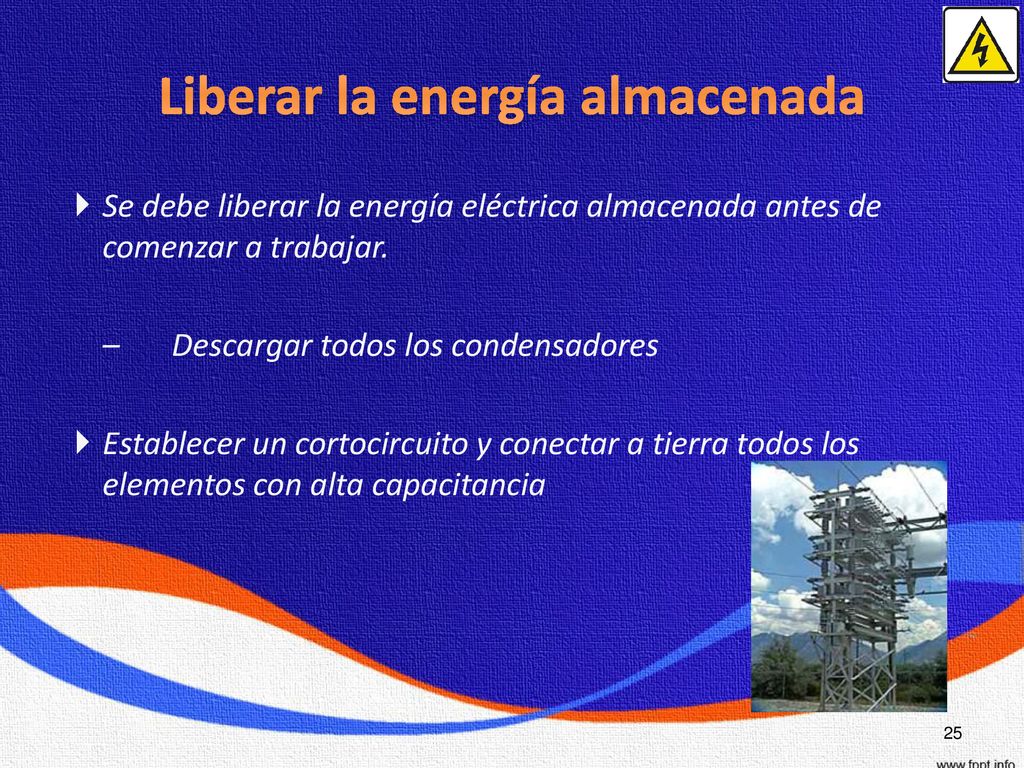

25 Liberar la energía almacenada
Se debe liberar la energía eléctrica almacenada antes de comenzar a trabajar. – Descargar todos los condensadores Establecer un cortocircuito y conectar a tierra todos los elementos con alta capacitancia

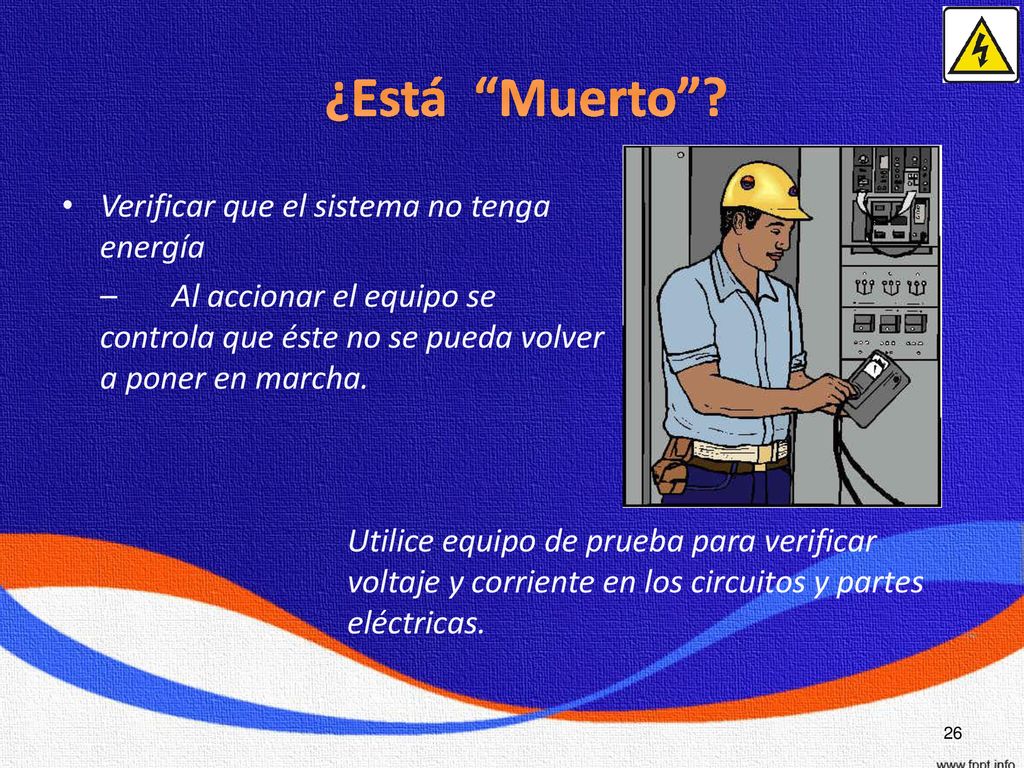

26 ¿Está “Muerto”? Verificar que el sistema no tenga energía
– Al accionar el equipo se controla que éste no se pueda volver a poner en marcha. Utilice equipo de prueba para verificar voltaje y corriente en los circuitos y partes eléctricas.

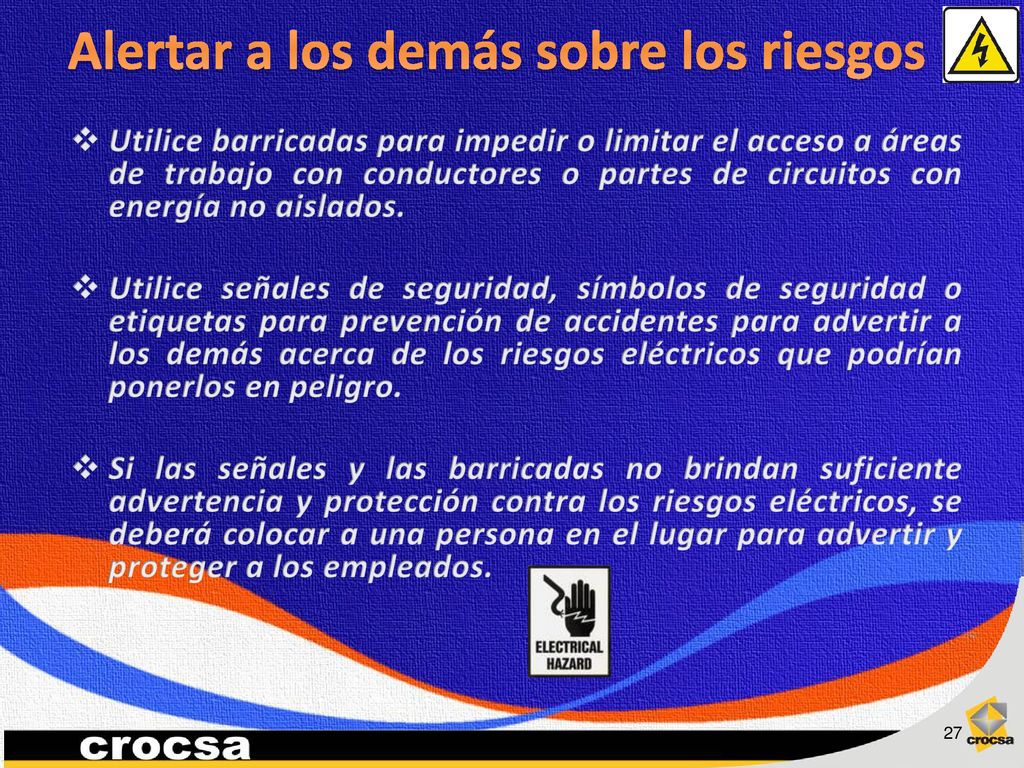

27 Alertar a los demás sobre los riesgos
Utilice barricadas para impedir o limitar el acceso a áreas de trabajo con conductores o partes de circuitos con energía no aislados. Utilice señales de seguridad, símbolos de seguridad o etiquetas para prevención de accidentes para advertir a los demás acerca de los riesgos eléctricos que podrían ponerlos en peligro. Si las señales y las barricadas no brindan suficiente advertencia y protección contra los riesgos eléctricos, se deberá colocar a una persona en el lugar para advertir y proteger a los empleados.

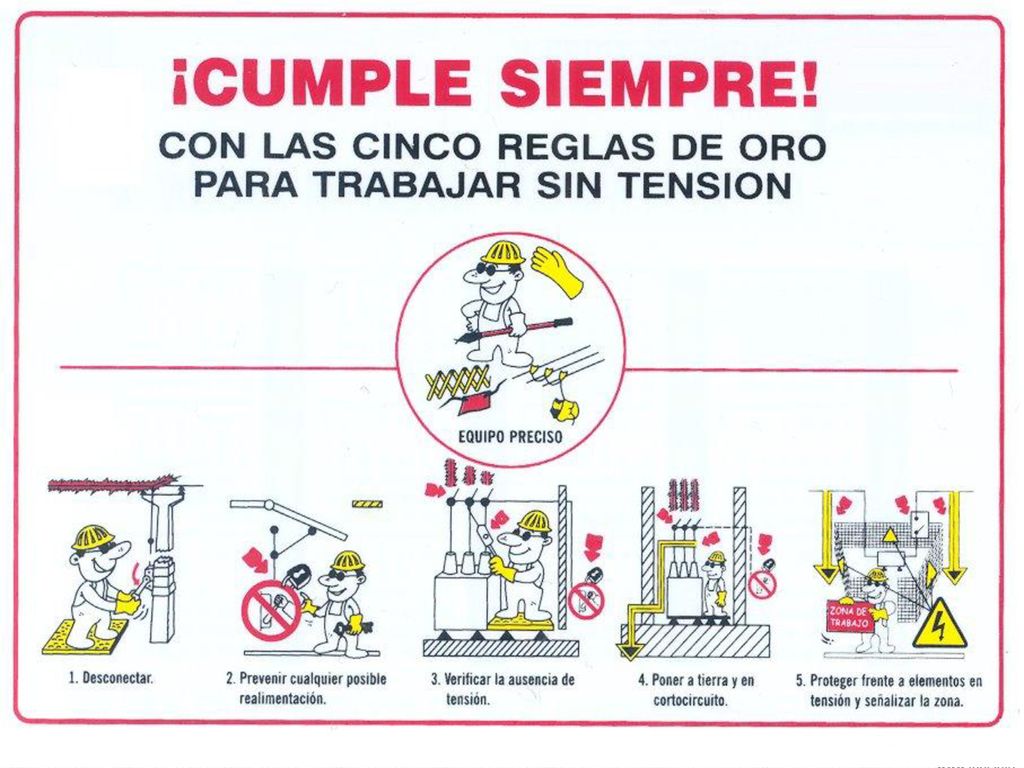

28

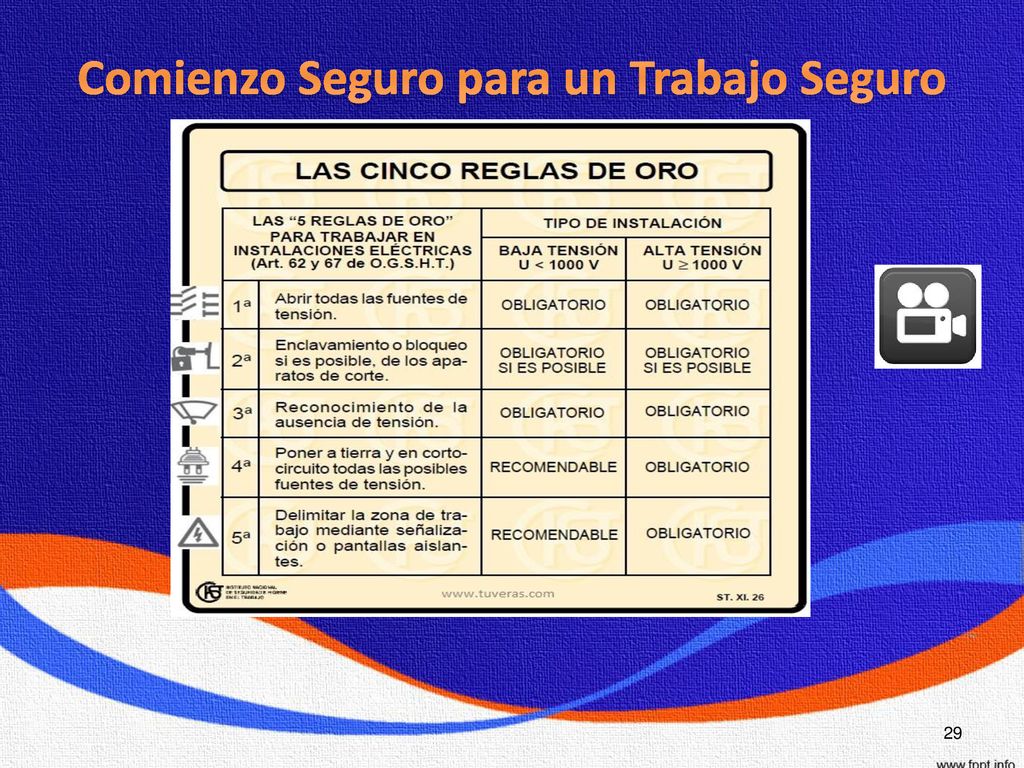

29 Comienzo Seguro para un Trabajo Seguro

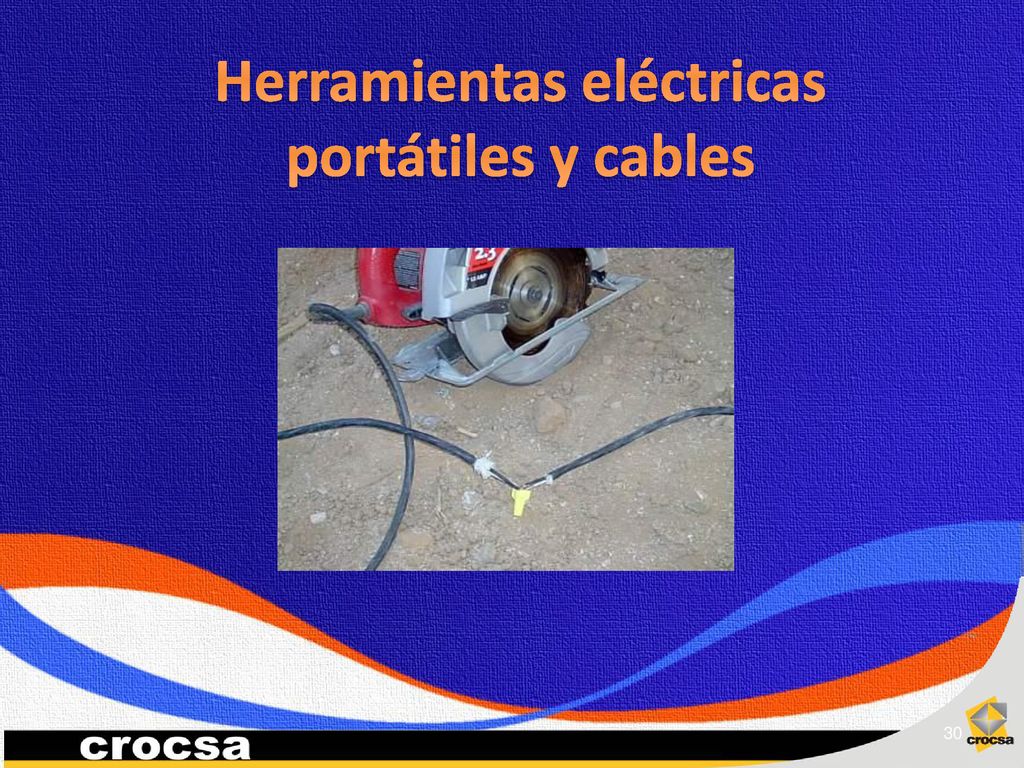

30 Herramientas eléctricas portátiles y cables

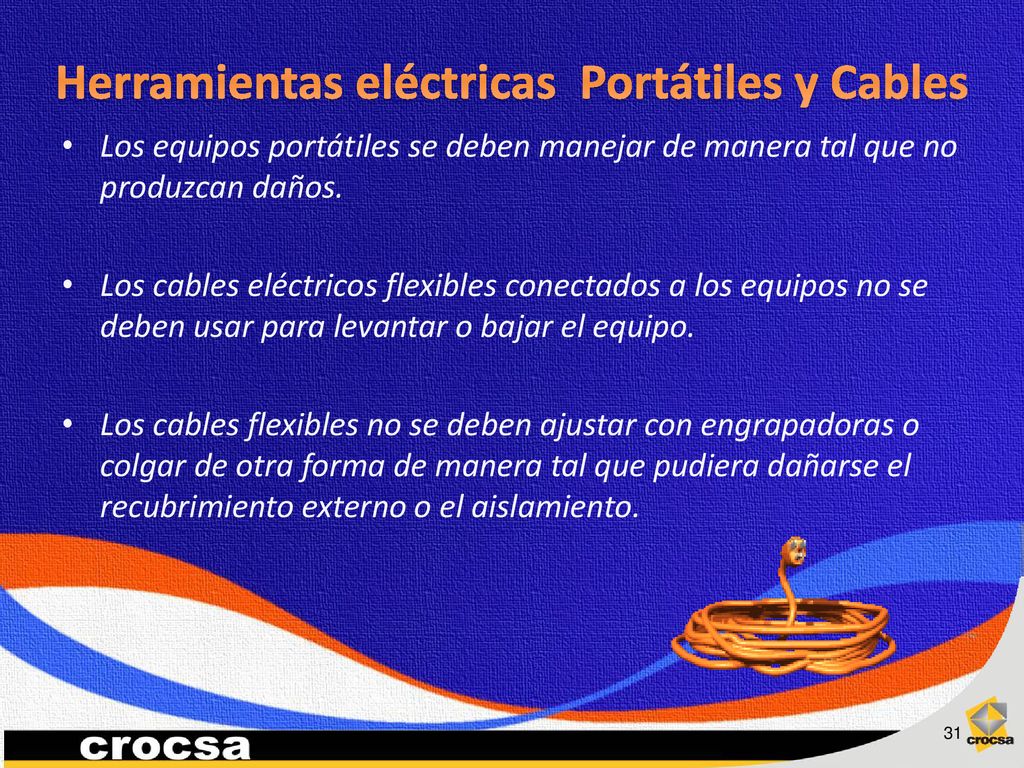

31 Herramientas eléctricas Portátiles y Cables
Los equipos portátiles se deben manejar de manera tal que no produzcan daños. Los cables eléctricos flexibles conectados a los equipos no se deben usar para levantar o bajar el equipo. Los cables flexibles no se deben ajustar con engrapadoras o colgar de otra forma de manera tal que pudiera dañarse el recubrimiento externo o el aislamiento.

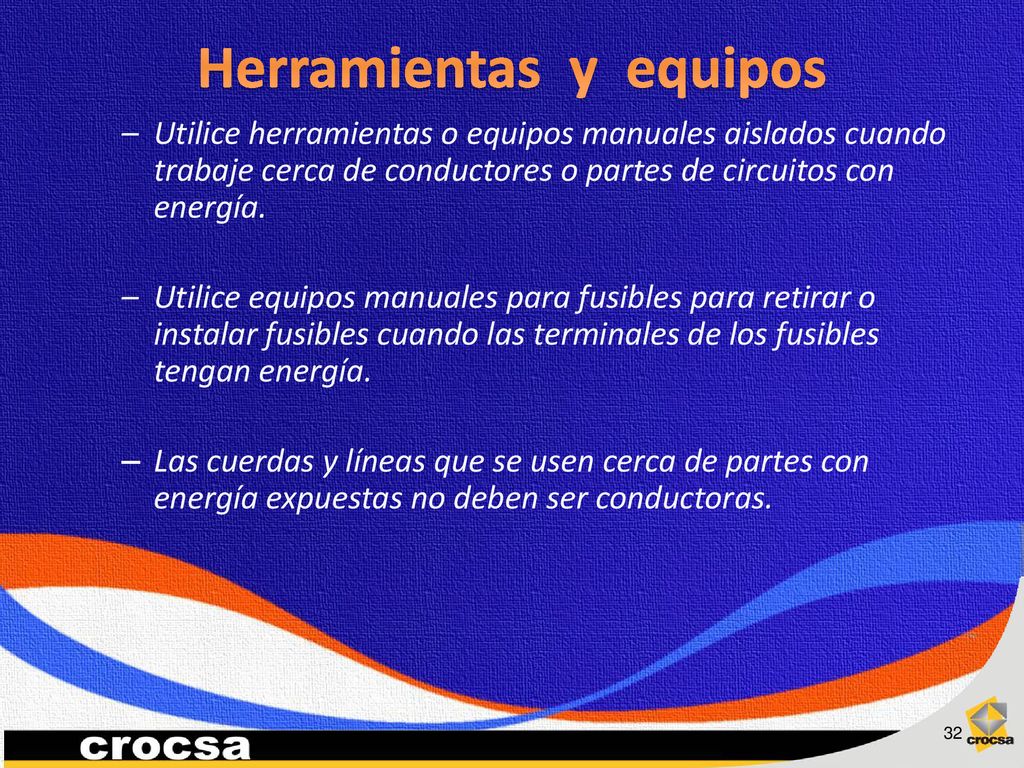

32 Herramientas y equipos
– Utilice herramientas o equipos manuales aislados cuando trabaje cerca de conductores o partes de circuitos con energía. – Utilice equipos manuales para fusibles para retirar o instalar fusibles cuando las terminales de los fusibles tengan energía. Las cuerdas y líneas que se usen cerca de partes con energía expuestas no deben ser conductoras.

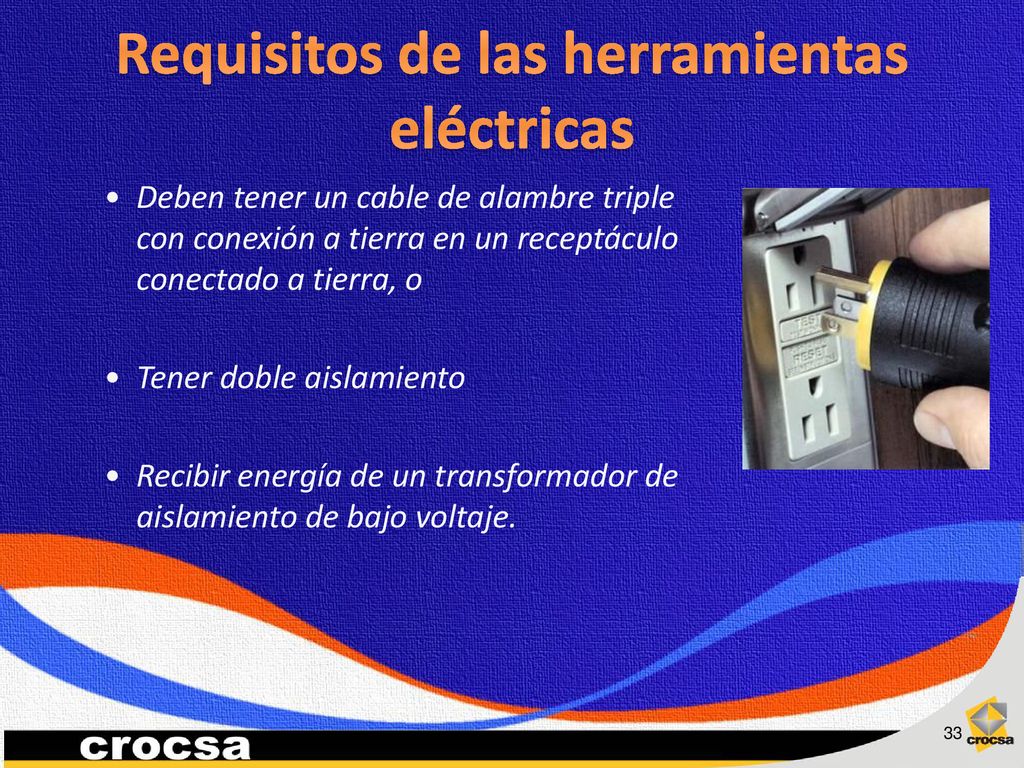

33 Requisitos de las herramientas eléctricas
Deben tener un cable de alambre triple con conexión a tierra en un receptáculo conectado a tierra, o Tener doble aislamiento Recibir energía de un transformador de aislamiento de bajo voltaje. Ejemplos comunes de Equipos Usurpación = Violaciones de OSHA El uso de las cajas de múltiples receptáculos diseñados para ser montados por equipándolos con un cable de alimentación y de colocarlos en el suelo. La fabricación de cables de extensión con alambre ROMEX®. El uso de equipo al aire libre que se etiqueta para su uso en lugares secos, de interior. Colocación, enchufes adaptadores de dos puntas sin conexión a tierra a los cables y herramientas de tres clavijas. El uso de los interruptores automáticos o fusibles de régimen incorrecto por exceso de protección actual, por ejemplo, utilizando un interruptor de 30 amperios en un sistema con receptáculos de 15 ó 20 amperios. Protección se pierde debido a que no se disparará cuando se ha excedido la carga del sistema. El uso de cables o herramientas modificadas, por ejemplo, la eliminación de puntas de tierra, placas de cara, el aislamiento, etc El uso de cables o herramientas con aislamiento gastado o cables expuestos.

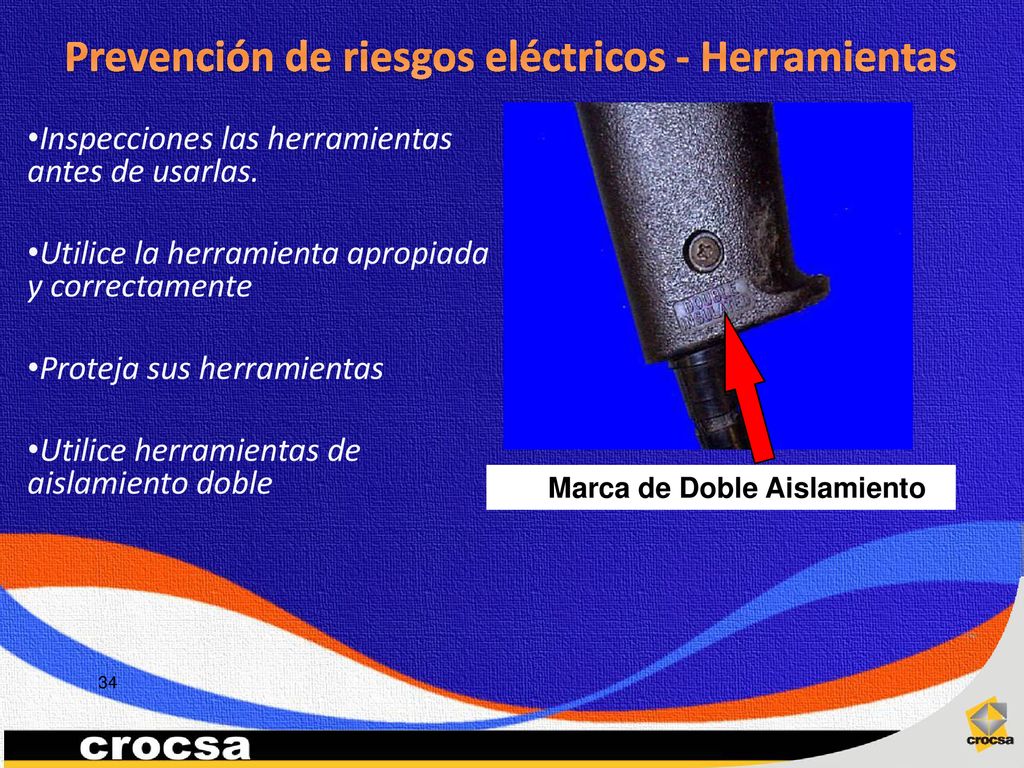

34 Prevención de riesgos eléctricos - Herramientas
Inspecciones las herramientas antes de usarlas. Utilice la herramienta apropiada y correctamente Proteja sus herramientas Utilice herramientas de aislamiento doble Marca de Doble Aislamiento Utilice herramientas y equipo de acuerdo con las instrucciones que se incluyen en su perfil, el etiquetado o la certificación. Inspeccione visualmente todos los equipos eléctricos antes de su uso. Retire de servicio cualquier equipo con cables pelados, clavijas falta de tierra, cubiertas de herramientas rotas, etc Aplicar una etiqueta de advertencia a cualquier herramienta defectuosa y no la utilice hasta que el problema haya sido corregido.

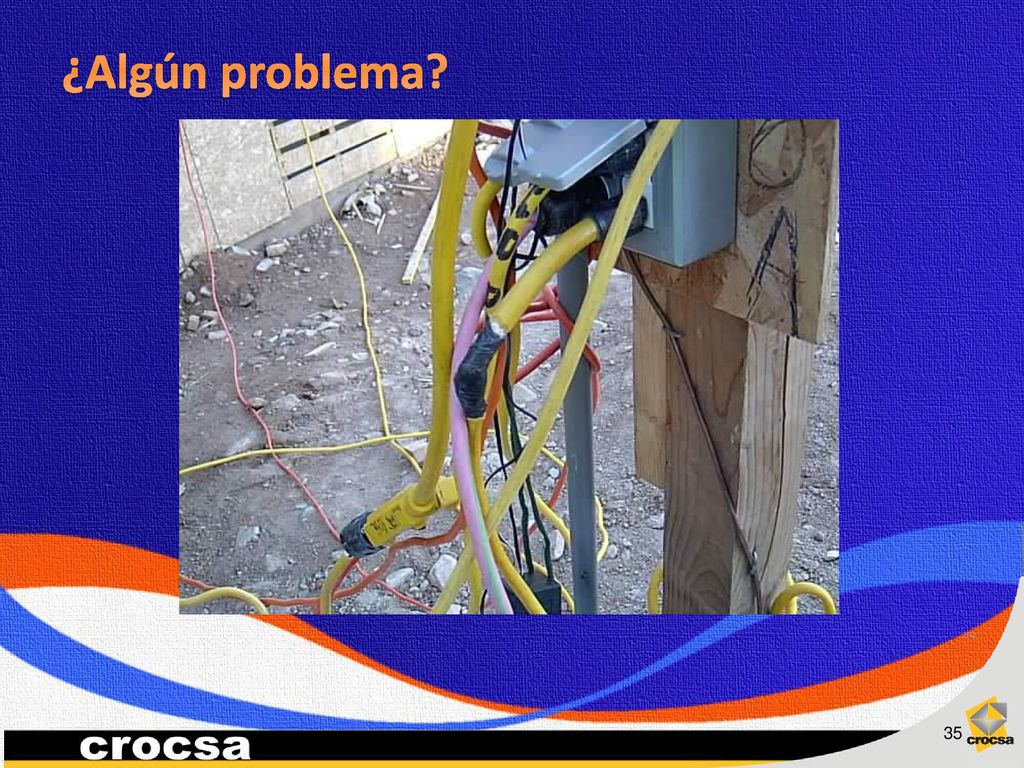

35 ¿Algún problema?

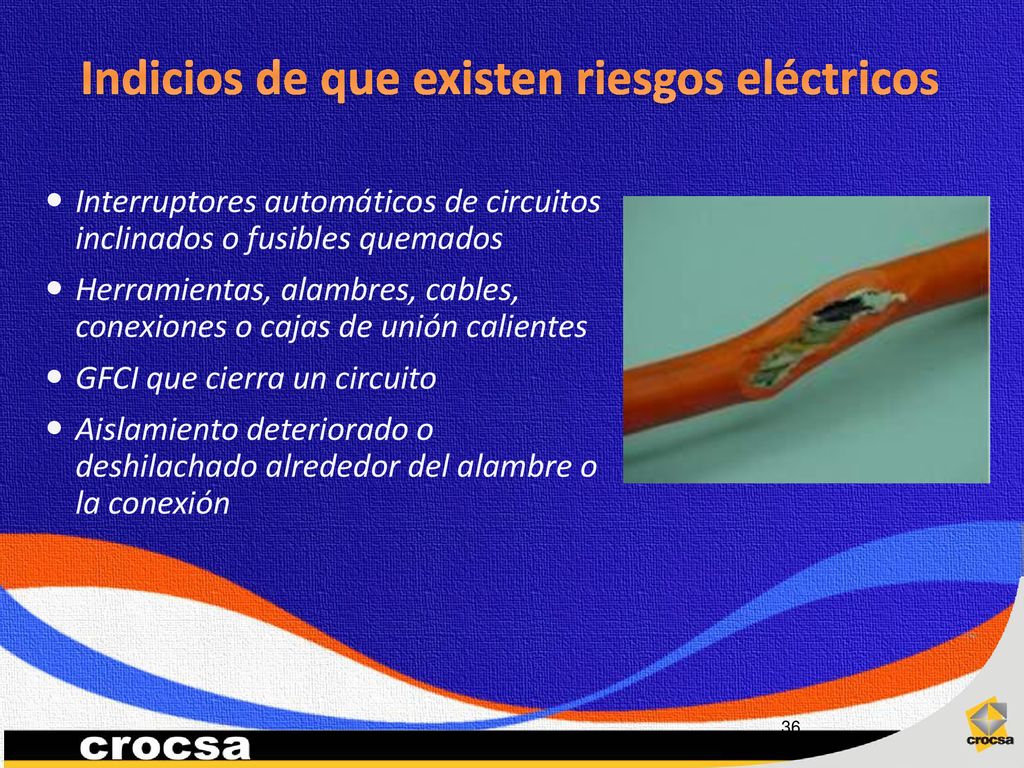

36 Indicios de que existen riesgos eléctricos
Interruptores automáticos de circuitos inclinados o fusibles quemados Herramientas, alambres, cables, conexiones o cajas de unión calientes GFCI que cierra un circuito Aislamiento deteriorado o deshilachado alrededor del alambre o la conexión Hay "indicios" que existen riesgos eléctricos. Por ejemplo, si un GFCI sigue tropezar mientras utiliza una herramienta eléctrica, hay un problema. No mantenga restablecer el GFCI y seguir trabajando. Usted debe evaluar la "pista" y decidir qué medidas deben adoptarse para controlar el peligro. Hay una serie de otras condiciones que indican un peligro.   Tropezarse con disyuntores y fusibles fundidos muestran que demasiada corriente fluye en un circuito. Esto podría deberse a varios factores, tales como mal funcionamiento del equipo o de un cortocircuito entre conductores. Es necesario determinar la causa con el fin de controlar el peligro.   Una herramienta eléctrica, electrodomésticos, alambre, o la conexión que se siente caliente puede indicar demasiada corriente en el circuito o equipo. Es necesario evaluar la situación y determinar su riesgo.   Un cable de extensión que se siente caliente puede indicar demasiada corriente para el tamaño del cable de la cuerda. Usted debe decidir si la acción debe tomarse.   Una caja de cable, caja de fusibles, o unión que se siente caliente puede indicar demasiada corriente en los circuitos.   Un olor a quemado puede indicar aislamiento recalentado.   Aislamiento malgastados, rotos o dañados alrededor de cualquier cable u otro conductor es un peligro eléctrico debido a que los conductores pueden estar expuestos. El contacto con un cable expuesto podría causar un shock. El aislamiento dañado podría causar un cortocircuito, lo que lleva a la formación de arco o un incendio. Inspeccione todo el aislamiento de arañazos y roturas. Es necesario evaluar la gravedad de los daños a encontrar y decidir cómo lidiar con el peligro.   Un GFCI que tropieza indica que hay fugas de corriente del circuito En primer lugar, usted debe decidir la causa probable de la fuga mediante el reconocimiento de los peligros que contribuyen. A continuación, debe decidir lo que hay medidas que deben adoptarse.

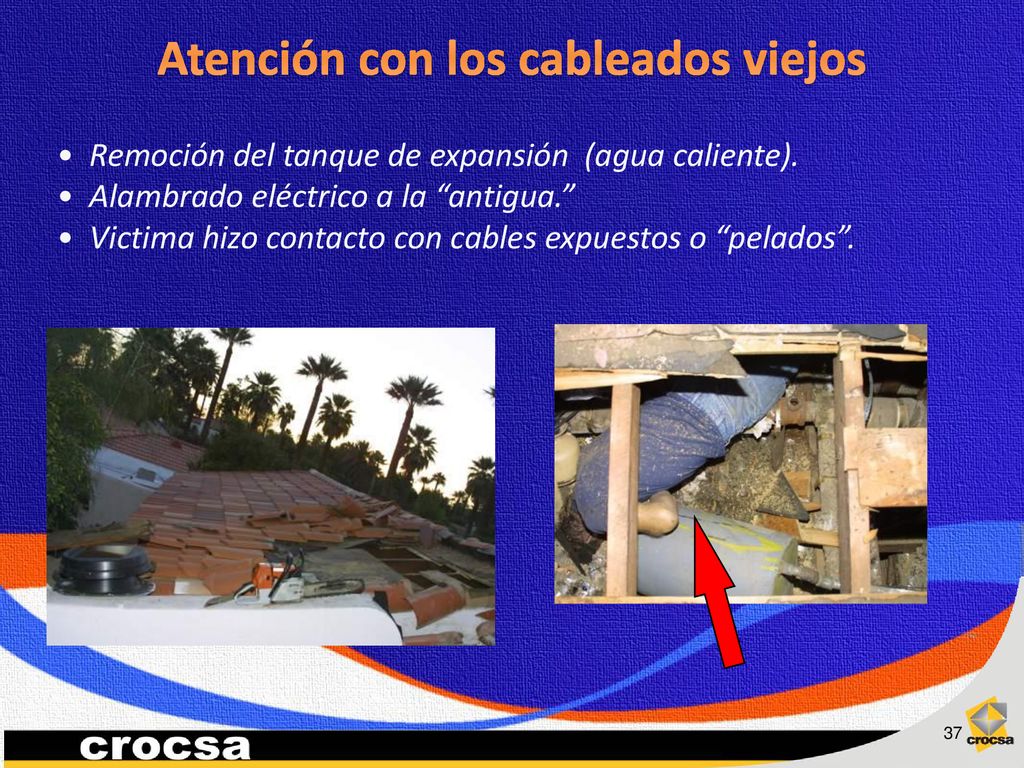

37 Atención con los cableados viejos
Remoción del tanque de expansión (agua caliente). Alambrado eléctrico a la “antigua.” Victima hizo contacto con cables expuestos o “pelados”. Esto es lo que puede suceder cuando el trabajo no se planea con anticipación. ¿Cómo podemos evitar esto?

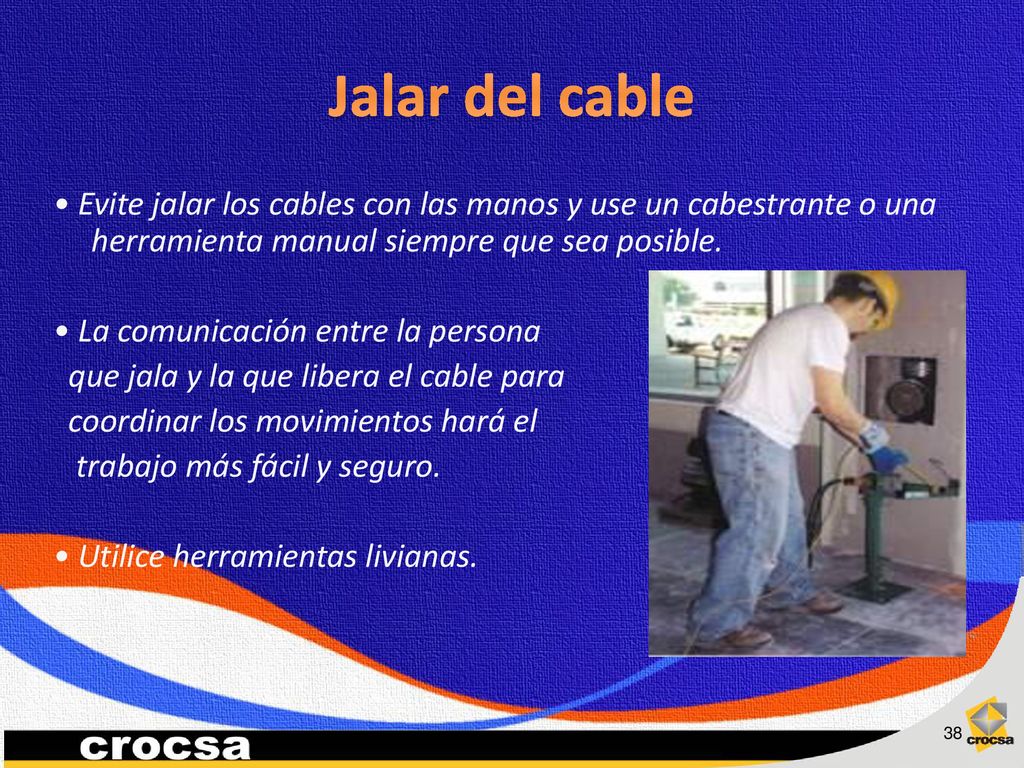

38 Jalar del cable • Evite jalar los cables con las manos y use un cabestrante o una herramienta manual siempre que sea posible. • La comunicación entre la persona que jala y la que libera el cable para coordinar los movimientos hará el trabajo más fácil y seguro. • Utilice herramientas livianas.

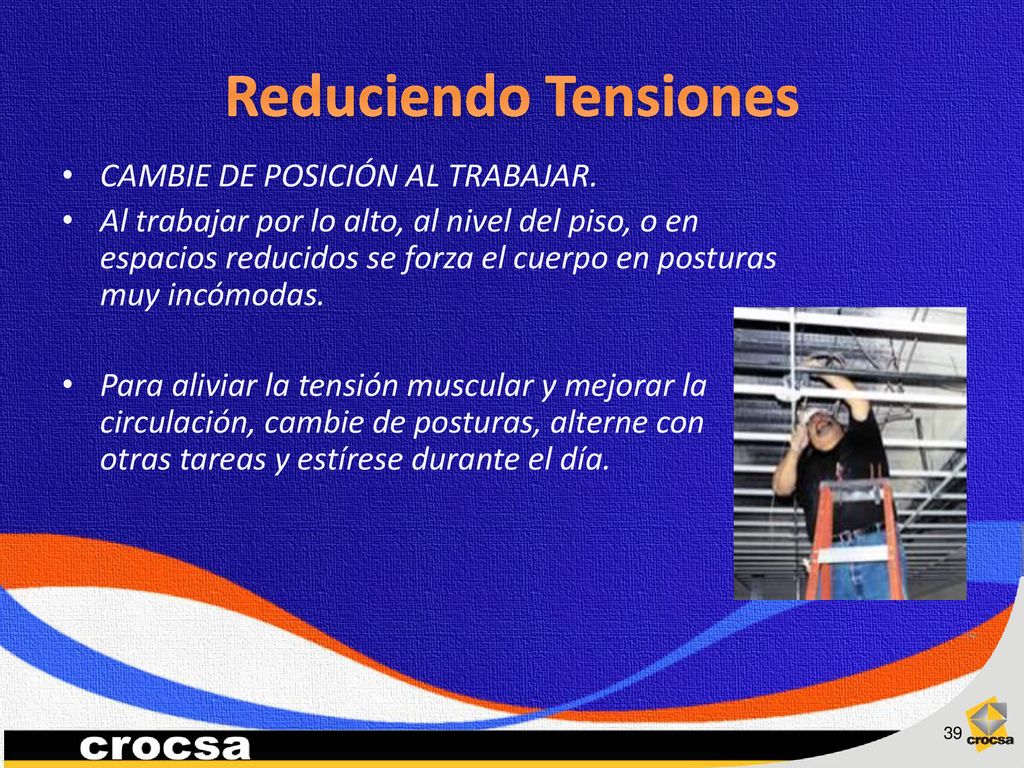

39 Reduciendo Tensiones CAMBIE DE POSICIÓN AL TRABAJAR.
Al trabajar por lo alto, al nivel del piso, o en espacios reducidos se forza el cuerpo en posturas muy incómodas. Para aliviar la tensión muscular y mejorar la circulación, cambie de posturas, alterne con otras tareas y estírese durante el día.

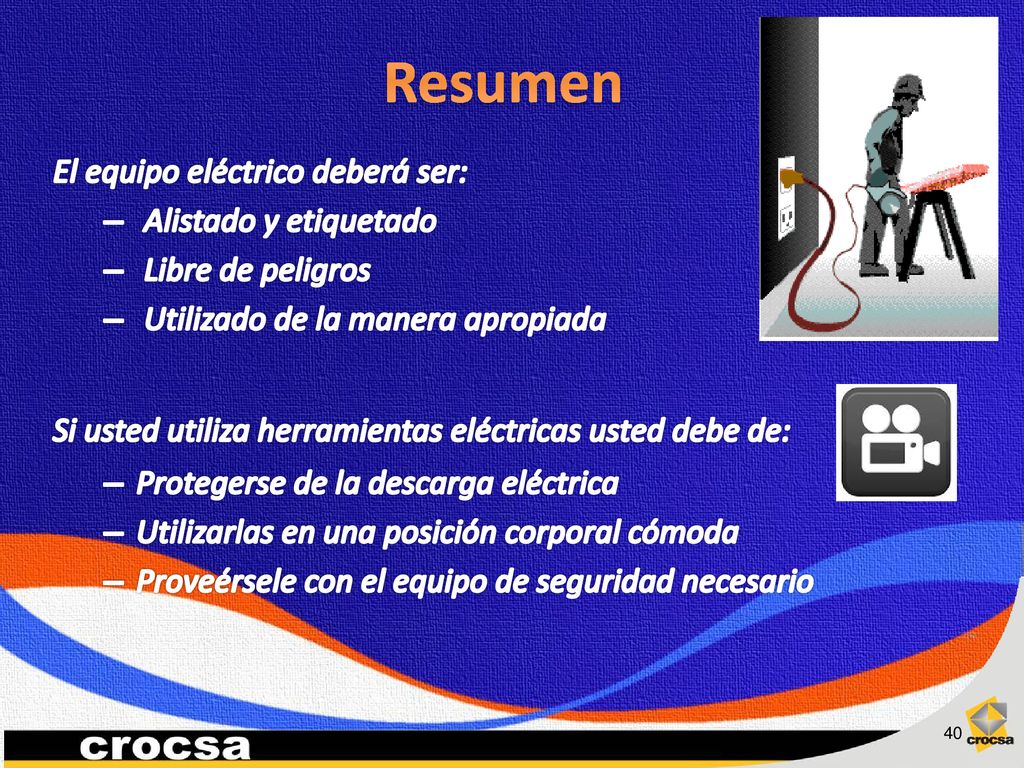

40 Resumen El equipo eléctrico deberá ser: Alistado y etiquetado
Libre de peligros Utilizado de la manera apropiada Si usted utiliza herramientas eléctricas usted debe de: Protegerse de la descarga eléctrica Utilizarlas en una posición corporal cómoda Proveérsele con el equipo de seguridad necesario

41 “ Gracias por tu asistencia…”
Siempre recuerda… !Es tu vida! ¡Después de un Accidente YA NADA es Igual ! “ TU FAMILIA TE ESPERA EN CASA ”.
