David Cuesta Carrasco 2º D.P.E
ALARMA con PIC 16F84 David Cuesta Carrasco 2º D.P.E 11/12/2018
2

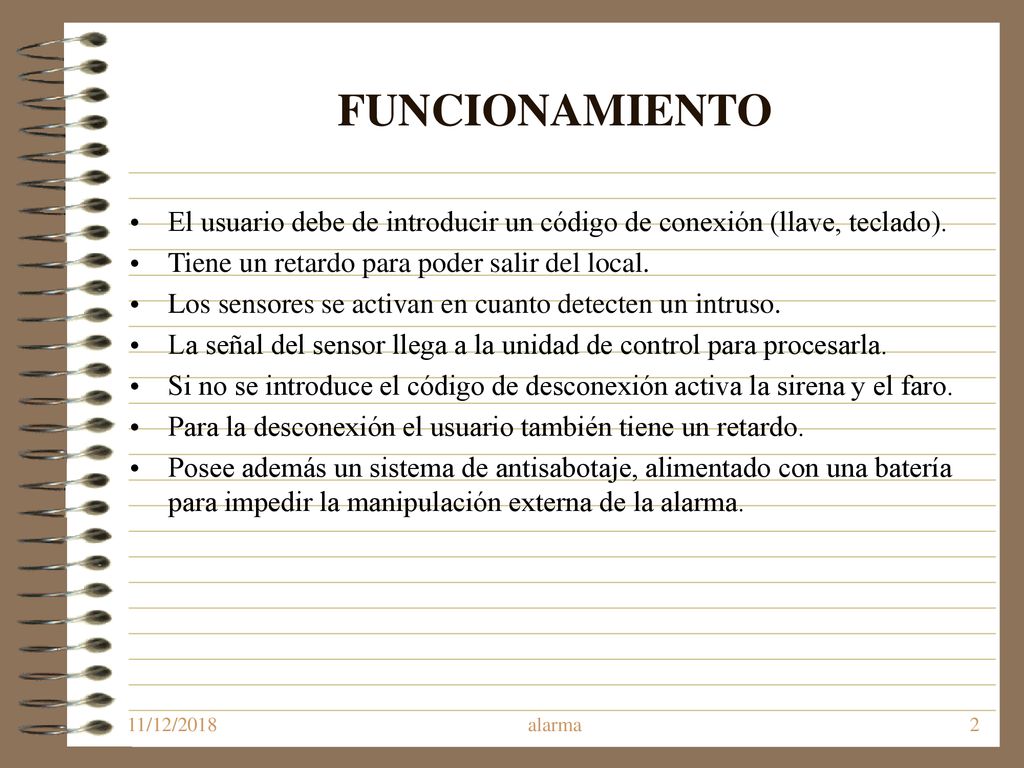

FUNCIONAMIENTO El usuario debe de introducir un código de conexión (llave, teclado). Tiene un retardo para poder salir del local. Los sensores se activan en cuanto detecten un intruso. La señal del sensor llega a la unidad de control para procesarla. Si no se introduce el código de desconexión activa la sirena y el faro. Para la desconexión el usuario también tiene un retardo. Posee además un sistema de antisabotaje, alimentado con una batería para impedir la manipulación externa de la alarma. 11/12/2018 alarma
3

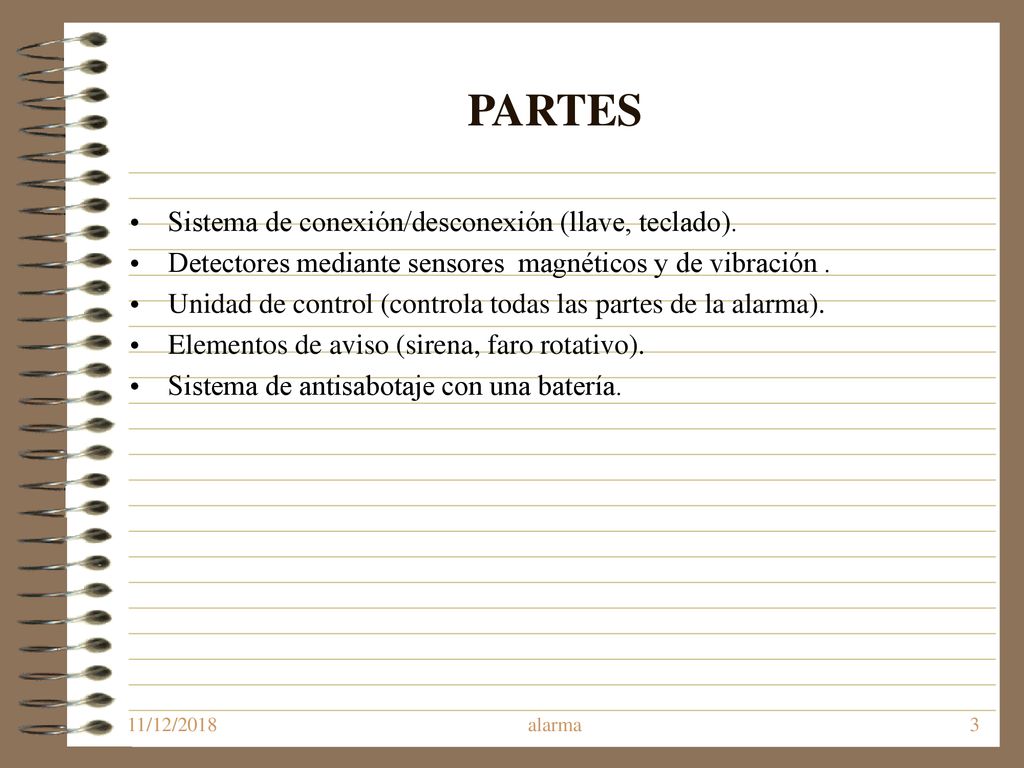

PARTES Sistema de conexión/desconexión (llave, teclado).
Detectores mediante sensores magnéticos y de vibración . Unidad de control (controla todas las partes de la alarma). Elementos de aviso (sirena, faro rotativo). Sistema de antisabotaje con una batería. 11/12/2018 alarma
4

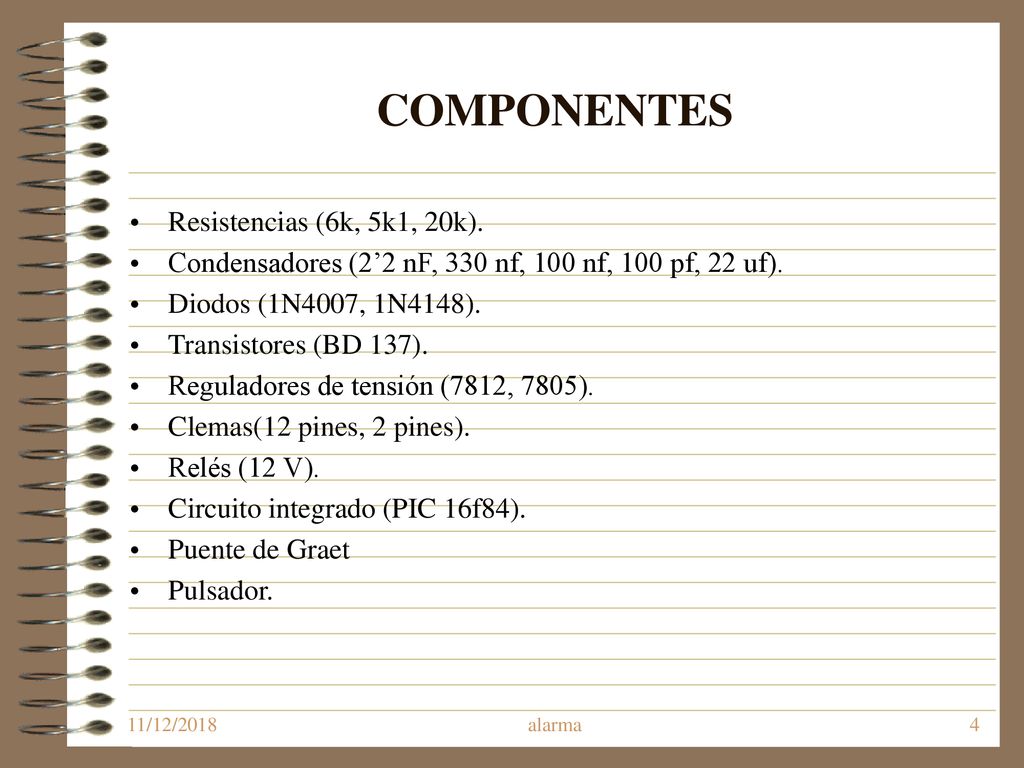

COMPONENTES Resistencias (6k, 5k1, 20k).
Condensadores (2’2 nF, 330 nf, 100 nf, 100 pf, 22 uf). Diodos (1N4007, 1N4148). Transistores (BD 137). Reguladores de tensión (7812, 7805). Clemas(12 pines, 2 pines). Relés (12 V). Circuito integrado (PIC 16f84). Puente de Graet Pulsador. 11/12/2018 alarma
5

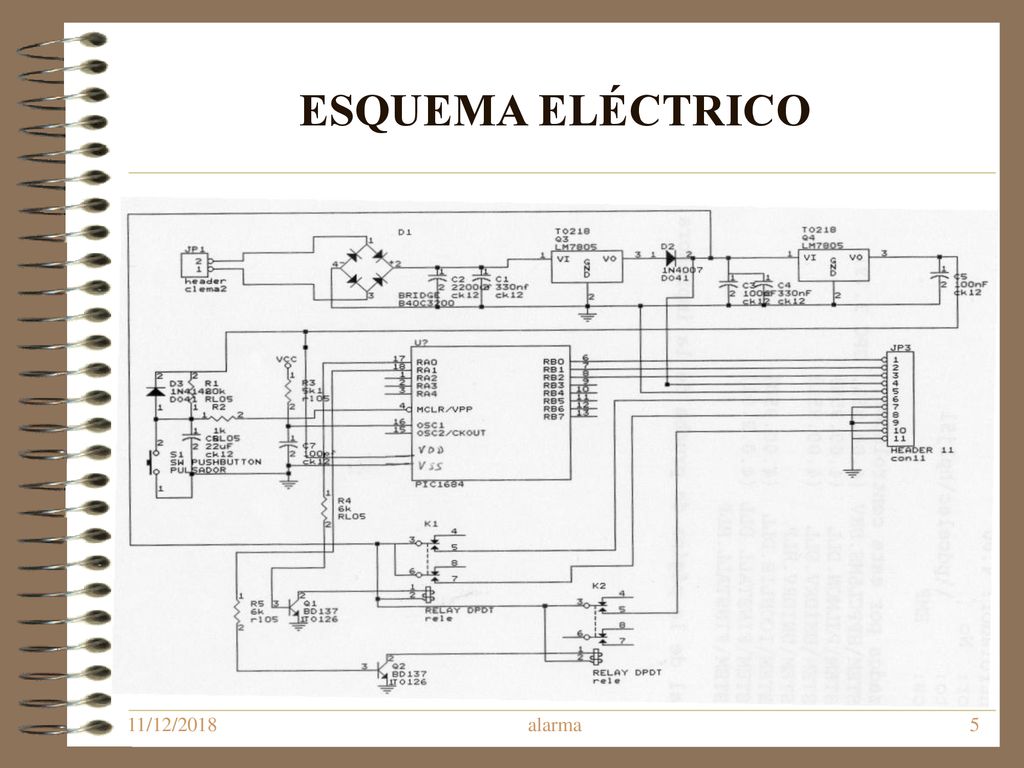

ESQUEMA ELÉCTRICO 11/12/2018 alarma
6

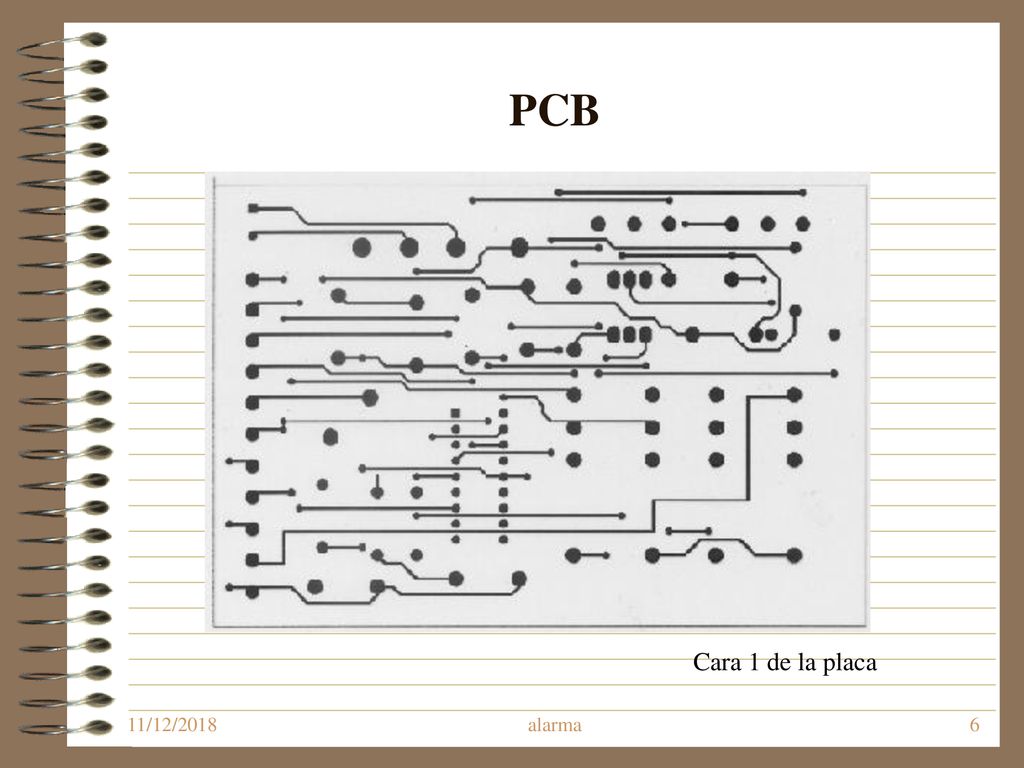

PCB Cara 1 de la placa 11/12/2018 alarma
7

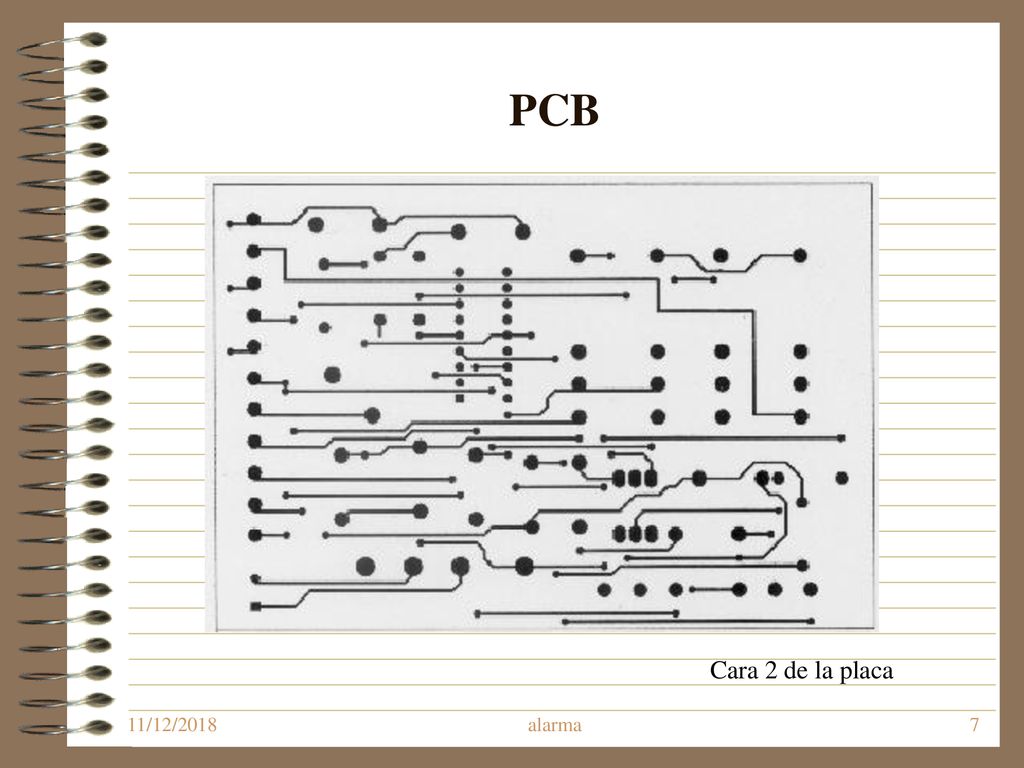

PCB Cara 2 de la placa 11/12/2018 alarma
8

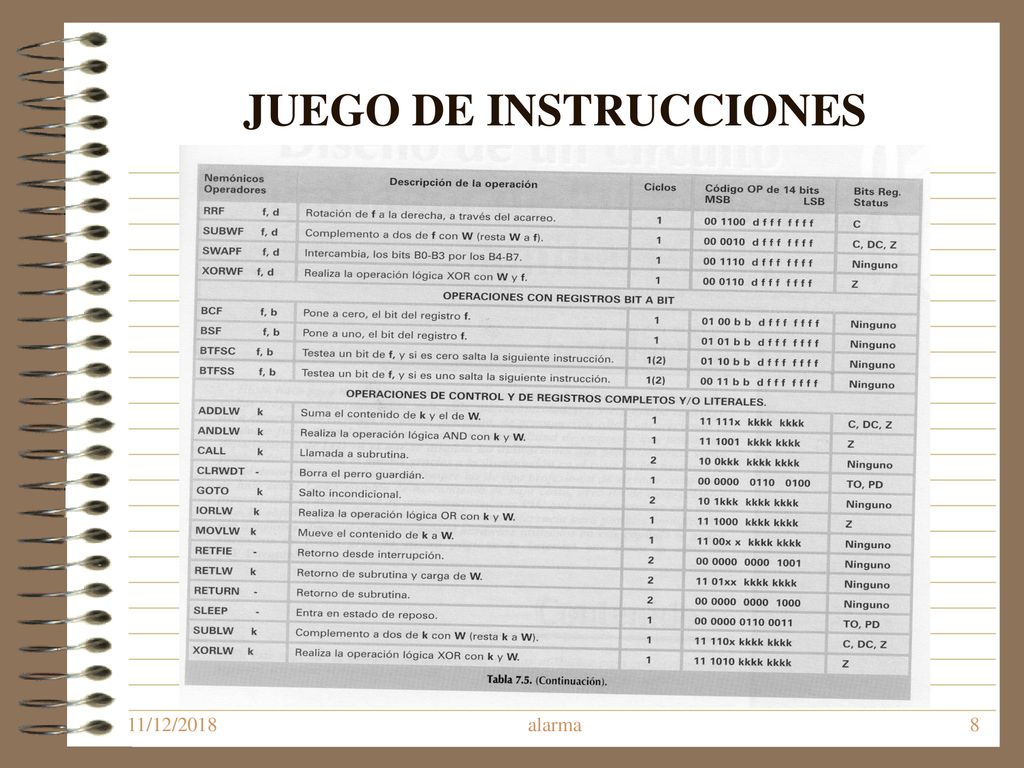

JUEGO DE INSTRUCCIONES
11/12/2018 alarma
9

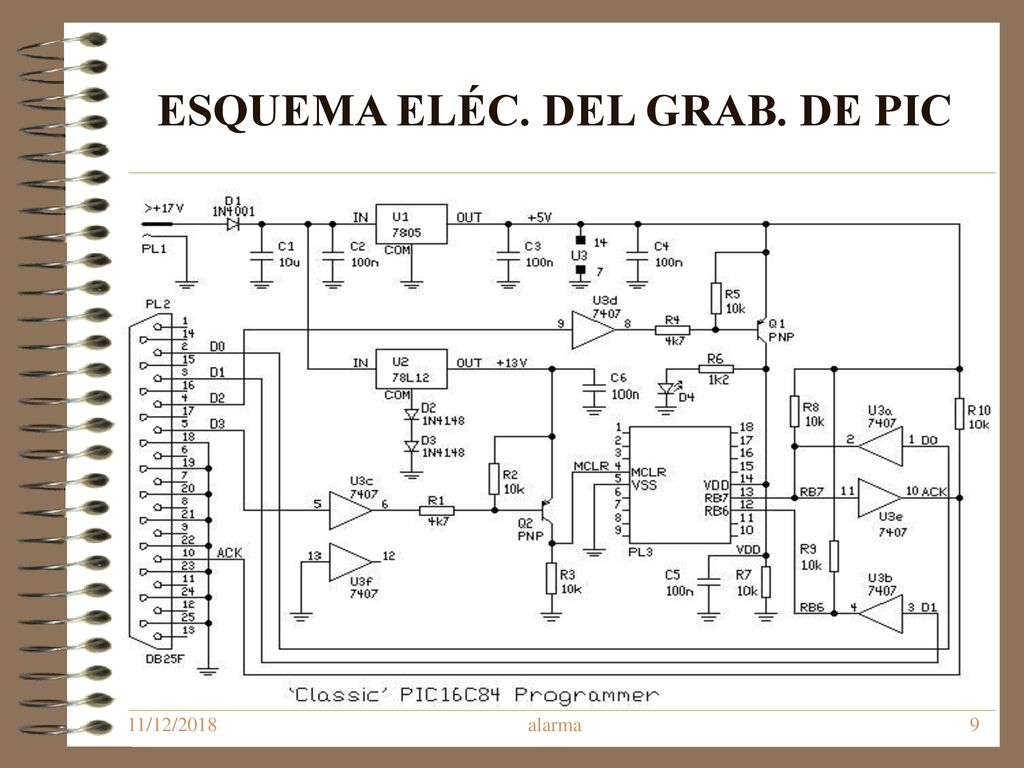

ESQUEMA ELÉC. DEL GRAB. DE PIC
11/12/2018 alarma
10

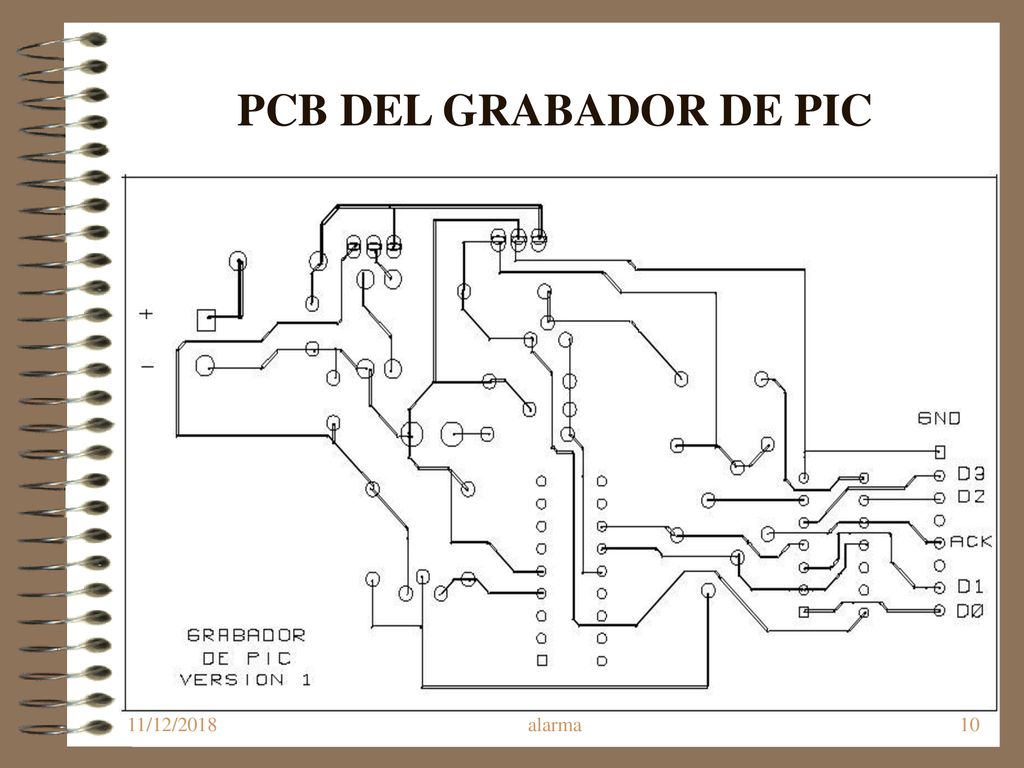

PCB DEL GRABADOR DE PIC 11/12/2018 alarma
11

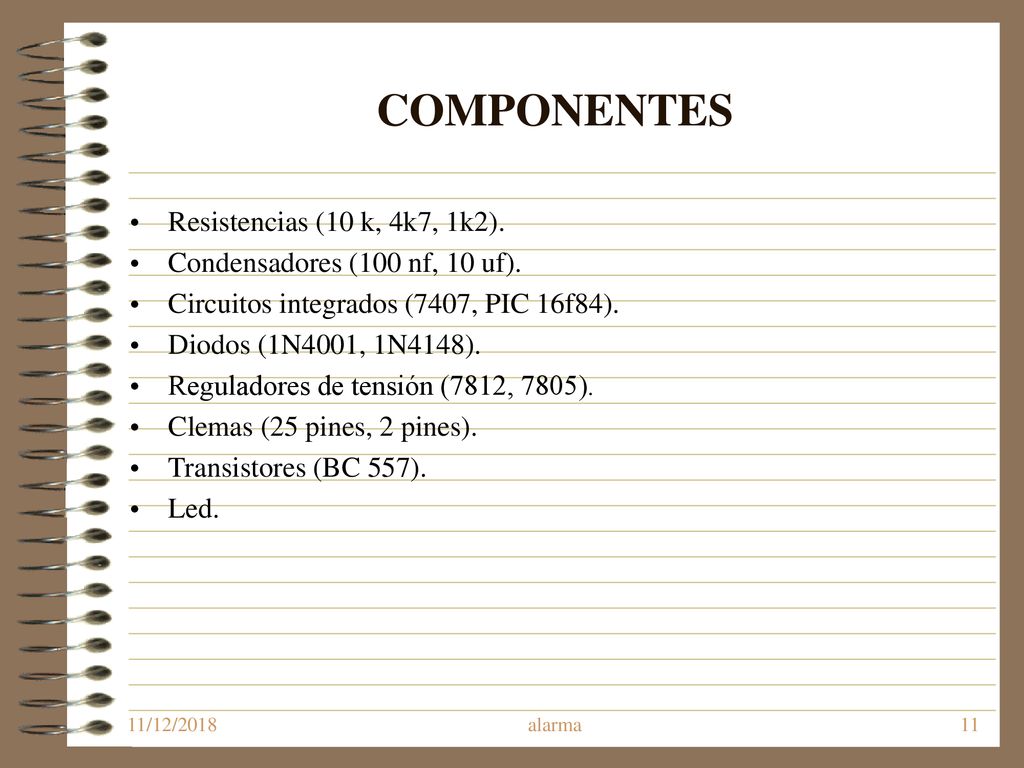

COMPONENTES Resistencias (10 k, 4k7, 1k2).
Condensadores (100 nf, 10 uf). Circuitos integrados (7407, PIC 16f84). Diodos (1N4001, 1N4148). Reguladores de tensión (7812, 7805). Clemas (25 pines, 2 pines). Transistores (BC 557). Led. 11/12/2018 alarma
12

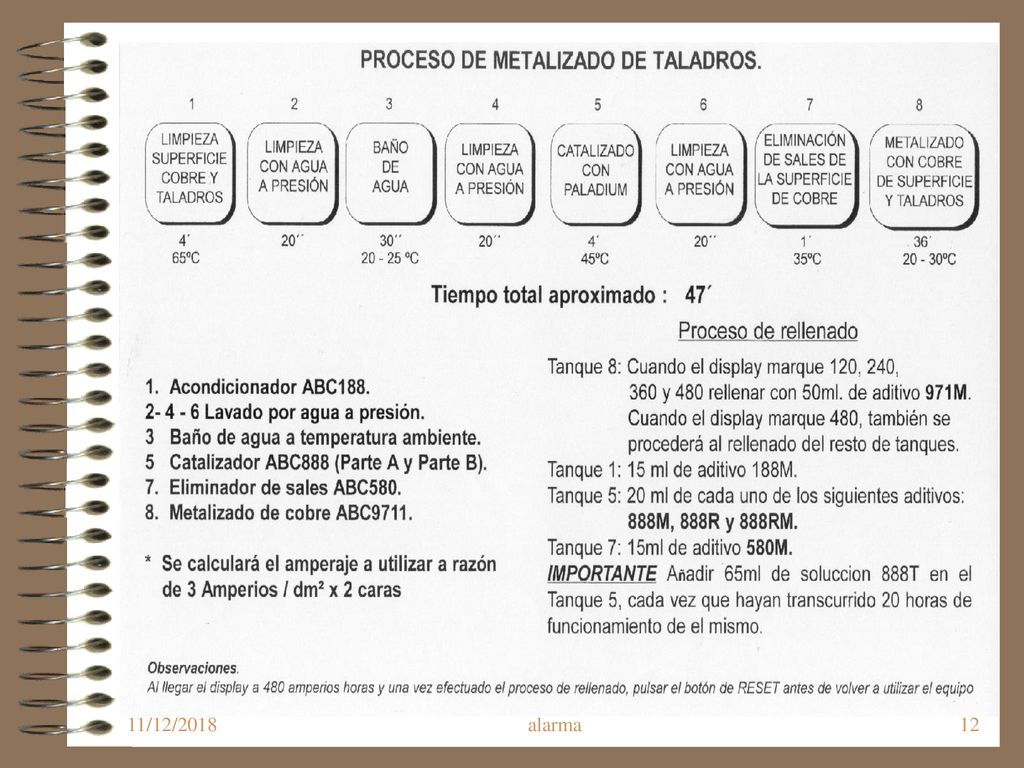

11/12/2018 alarma
13

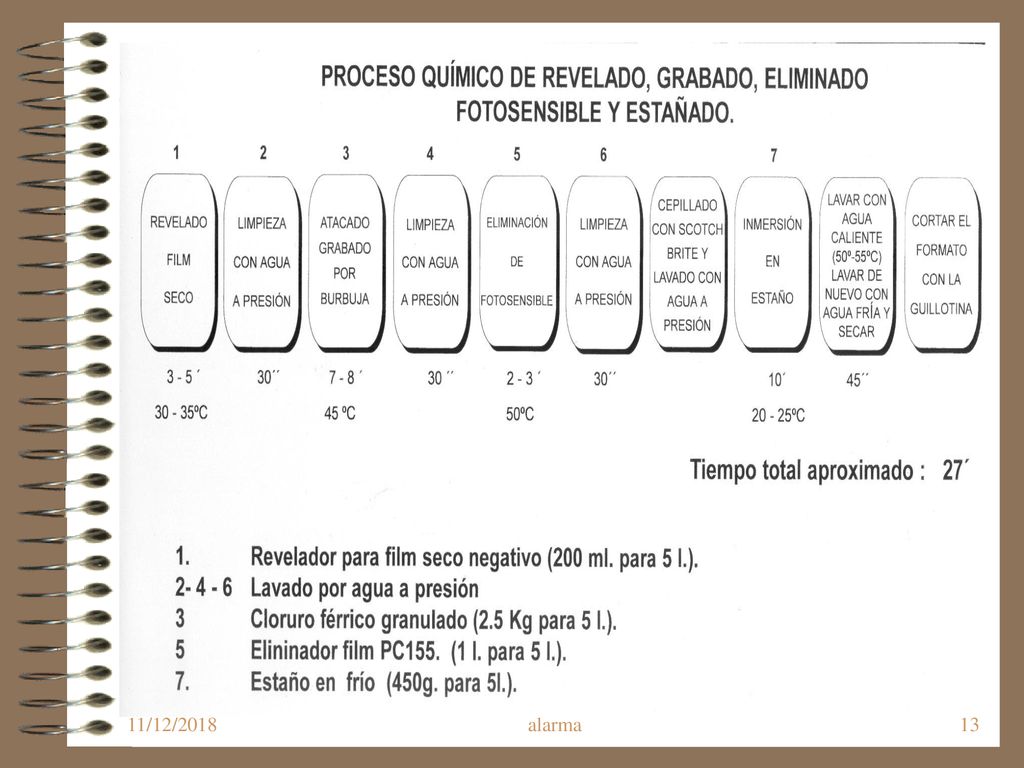

11/12/2018 alarma
