Control Eléctrico y electrónico

Presentación del tema: "Control Eléctrico y electrónico"— Transcripción de la presentación:

1 Control Eléctrico y electrónico

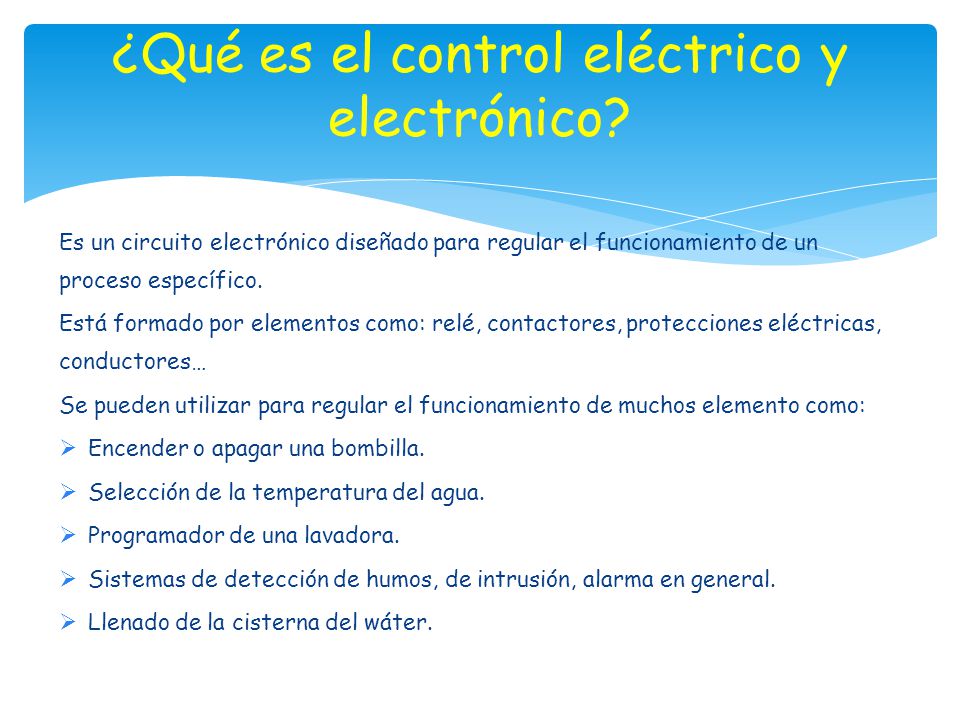

2 ¿Qué es el control eléctrico y electrónico?
Es un circuito electrónico diseñado para regular el funcionamiento de un proceso específico. Está formado por elementos como: relé, contactores, protecciones eléctricas, conductores… Se pueden utilizar para regular el funcionamiento de muchos elemento como: Encender o apagar una bombilla. Selección de la temperatura del agua. Programador de una lavadora. Sistemas de detección de humos, de intrusión, alarma en general. Llenado de la cisterna del wáter.

3 ¿Qué tipos de señales controlan?
Señales que controlan Elementos de control Proceso que se controla Eléctrica Interruptor Iluminar una estancia Presión del agua Membrana del calentador Calentar agua Programador Lavar la ropa Sensor-disparador Detector alarmas Caudal de agua Válvula de boya Llenar la cisterna

4 Diagrama de bloques de los sistemas de control
Un diagrama de bloques de un sistema de control es una representación gráfica de las funciones que lleva a cabo cada componente. Elementos de control Proceso que se controla Entrada Salida

5 Ejemplo diagrama de bloques de control de un ascensor
Control de ascenso y descenso de un ascensor: Pulsador Circuito eléctrico Motor Subir / Bajar Entrada Salida Sensor Sistema de control: conjunto de elementos de control encargados de modificar las señales de entrada y salida con el fin de actuar sobre un determinado proceso

6 Proceso que se quiere controlar
Sistemas de control Sistemas de control de lazo abierto Proceso que se quiere controlar Sistema de control Salida Entrada Sistema de control de lazo abierto o lineal la salida no afecta a la entrada.

7 Proceso que se quiere controlar
Sistemas de control de lazo cerrado Proceso que se quiere controlar Sistema de control Salida Entrada Sensor Realimentación Sistema de control de lazo cerrado la salida influye sobre el sistema de control. Los componentes que influyen sobre el sistema se llaman sensores.

8 Componentes electrónicos
Un circuito electrónico es el conjunto de componentes que permiten la circulación de corriente eléctrica. CLASIFICACIÓN: Alimentación: Control Resistencias eléctricas. Condensdores Diodos

9 Sistemas de alimentación
Su misión es proporcionar corriente y energía eléctrica al circuito. Son los siguientes: Pilas y baterias. Fuentes de alimentación. Generadores de tension.

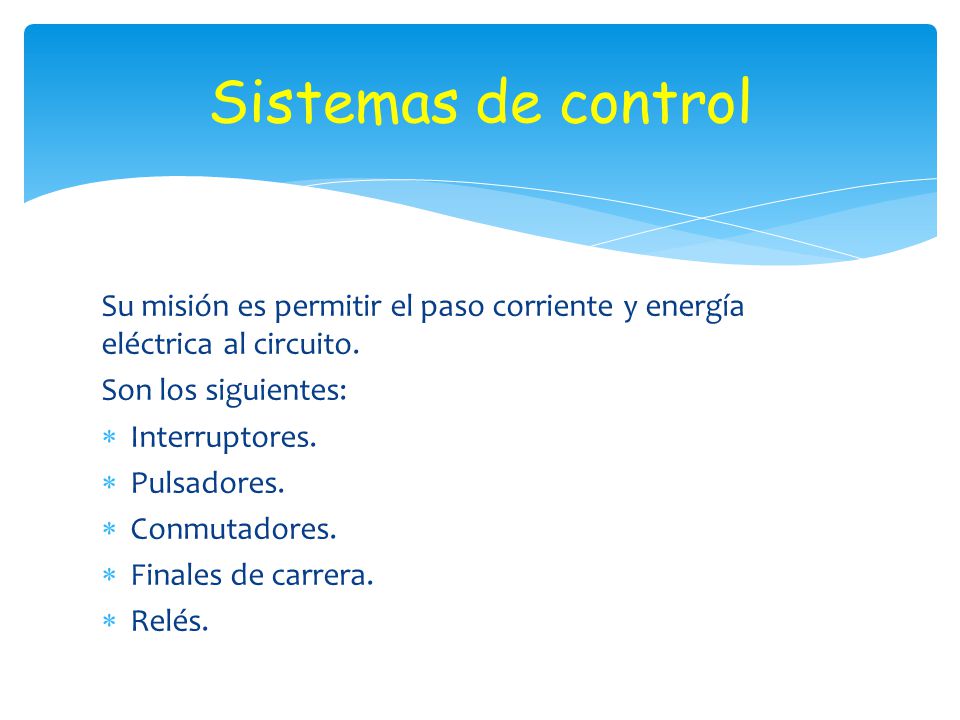

10 Sistemas de control Su misión es permitir el paso corriente y energía eléctrica al circuito. Son los siguientes: Interruptores. Pulsadores. Conmutadores. Finales de carrera. Relés.

11 Resistencias eléctricas
Su misión es oponerse al paso de corriente y energía eléctrica al circuito. Son los siguientes: Resistencias fijas. Carbón. Película metálica Cerámicas Resistencias variables. Resistencias dependientes. LDR NTC/PTC

12 Código de colores

13 Resistencias Dependientes
LDR Cuando aumenta la intensidad luminosa sobre la misma disminuye su valor óhmico. NTC Cuando aumenta la temperatura de la misma disminuye su valor óhmico.

14 Resistencias: ejercicios

15 Ley de Ohm V= I x R Unidades: V: voltio (v) I: Amperio (A)
R: Ohmio (Ω)

16 Divisor de tensión

17 Condensadores Son componentes cuya misión es almacenar energía eléctrica para luego cederla al circuito cuando sea necesario. Unidades: Faradio (F) Los condensadores están formados por dos armaduras conductoras, separadas por un material dieléctrico que da nombre al tipo de condensador.

18 Condensadores Son componentes cuya misión es almacenar energía eléctrica para luego cederla al circuito cuando sea necesario. Unidades: Faradio (F) C: capacidad (F) Q: carga (culombio) V: voltaje (v) Tiempo de carga de un condensador t: tiempo (s) R: resistencia (Ω) C: capacidad (F)

19 Condensadores Cuando cerramos el circuito de carga el
condensador se carga hasta alcanzar casi la tensión de alimentación. El tiempo de carga depende de la capacidad del condensador y del valor óhmico de la resistencia que está en serie con él R1

20 Condensadores Cuando cerramos el circuito de descarga, es el condensador el que entrega la corriente a la resistencia hasta agotarse su carga. El tiempo de descarga depende de la capacidad del condensador y del valor óhmico de la resistencia que está en serie con él R2

21 Condensadores: ejercicios
Calcula el tiempo que tardará en cargarse un condensador de 4700 µF que está en serie con una resistencia de 1000 Ω. Cuanto tiempo lucirá una bombilla que se conecta al condensador una vez cargado si la bombilla tiene 2000 Ω de resistencia.

22 Unión PN Los semiconductores son materiales que no siendo buenos conductores de la electricidad, al añadir otros elementos se vuelven muy buenos conductores. El Silicio (Si) y el Germanio (Ge) cumplen estas características.

23 Unión PN Para conseguir los semiconductores comerciales añadimos un elemento extra: Galio, Boro .. que aporta tres enlaces y queda libre uno ( queda libre un hueco ) o Arsénico o el Fósforo ( 5 electrones de valencia ) aportando un electrón extra) Si + Galio = Material P ( exceso de carga positiva ) Si + Arsénico = Material N ( exceso de electrones )

24 Unión PN Vídeo unión pn
