1 Realizado por Carolina Rubio
ELECTRONICA Realizado por Carolina Rubio

2 COMPONENTES ELECTRONICOS
Rele Resistencias eléctricas: Fijas Variables Diodos Transistores Condensadores

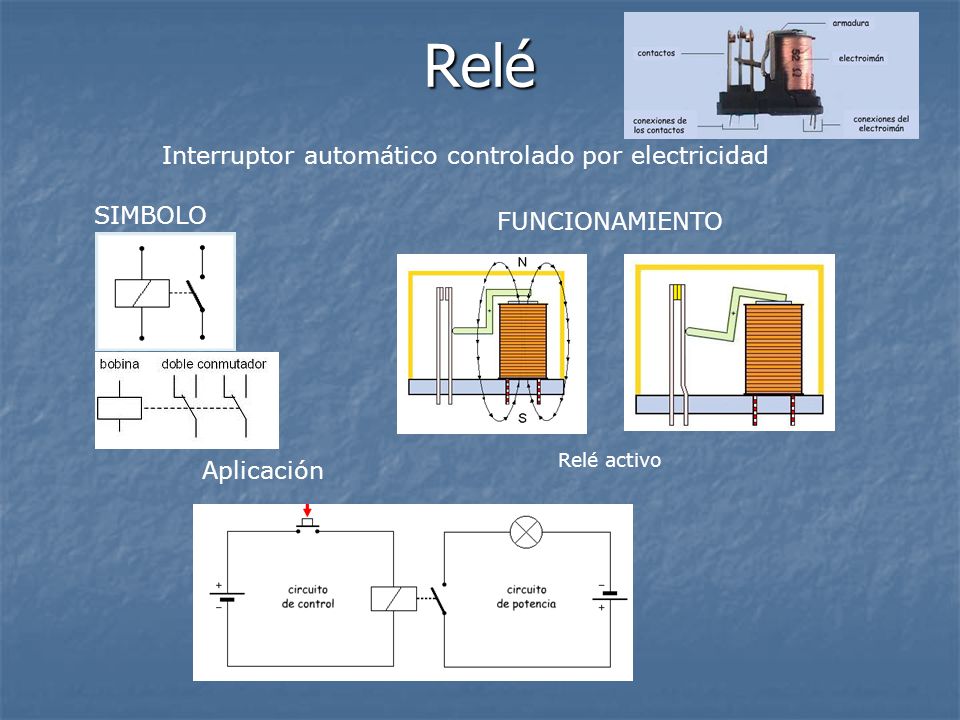

3 Relé Interruptor automático controlado por electricidad SIMBOLO
FUNCIONAMIENTO Relé activo Aplicación

4 Ejercicio

5 Cambio de giro de un motor

6 ¿Si fueras ingeniero para que utilizarías el relé?

7 Resistencia eléctrica
Sirven para limitar la corriente que circula por una circuito, así como dividir la tensión a través del circuito. RESISTENCIAS FIJAS

8 RESITENCIAS VARIABLES: para regular la corriente eléctrica.
Potenciómetros: su valor cambiar al girar un eje o desplazar un contacto móvil. LDR: su valor cambia en función de la luz Termistor: su valor cambia en función de la temperatura: NTC / PTC

9 DIODOS Formado por la unión de dos semiconductores tipo N y (ánodo) y tipo P (cátodo)

10 DIODO LED: diodo emisor de luz (max 2 v)
Ejercicios tecno 12-18

11 Ejercicios

12 Ejercicios Calcula el valor de la resistencia R, que se ha de conectar en serie con el diodo LED. Y el código de colores de la resistencia, si su tolerancia es del 5%.

13 TRANSISTORES Formado por la unión de tres semiconductores. Según la disposición:

14 CONDENSADOR Formado por dos placas metálicas llamadas (armaduras) separadas por un material aislante (dieléctrico). Sirve para almacenar las cargas eléctricas y cederlas en el momento deseado. Su capacidad para almacenar cargas se mide en faradios (F)

15 Carga y descarga Carga Descarga

16 Ejercicios Cocodryle Realiza el siguiente circuito y explica su funcionamiento Cuando aumenta la temperatura , la resistencia del termistor disminuye , y la lámpara se ilumina. Cuando disminuye la temperatura la resistencia del termistor aumenta y la lámpara se ilumina menos.

17 Ejercicios cocodryle Realiza el siguiente circuito y explica su funcionamiento Cuando la temperatura aumenta, el termistor disminuye su resistencia, la intensidad en la base del transistor es mayor por lo que la bombilla se enciende. Pero cuando disminuye la temperatura la resistencia del termistor aumenta, la intensidad es menor y el transistor entra en corte, la bombilla se apaga.

18 Ejercicios crocodryle
Cuando aumenta la temperatura al disminuir la resistencia del termistor, aumenta la corriente a la base del transistor, que hace que el transistor se active y el relé también. La luz se apaga. Cuando disminuye la temperatura, aumenta la resistencia del termistor por lo que la corriente en la base es pequeña y el transistor se bloquea, el relé se pone en reposo. La luz se enciende.

19 Ejercicios cocodryle Realiza el siguiente circuito y explica su funcionamiento. Cambia el valor de las resistencias y del condensador, explica que pasa En la posición 1 el condensador se carga, si aumento la resistencia tarda más. En la posición 2 se descarga, si aumento la resistencia tarda mas en descargarse. Cuando aumento la carga del condensador tarda mas en cargarse y descargarse.

20 TRIVIAL Naranja: Identificar el esquema electrónico Azul:
explicar circuito Amarillo: Identificar componentes Marrón: Aplicación de componentes Rosa: dibujar el símbolo Verde: dibujar un circuito
