1 ELECTRONICA TERCERO ESO tema8

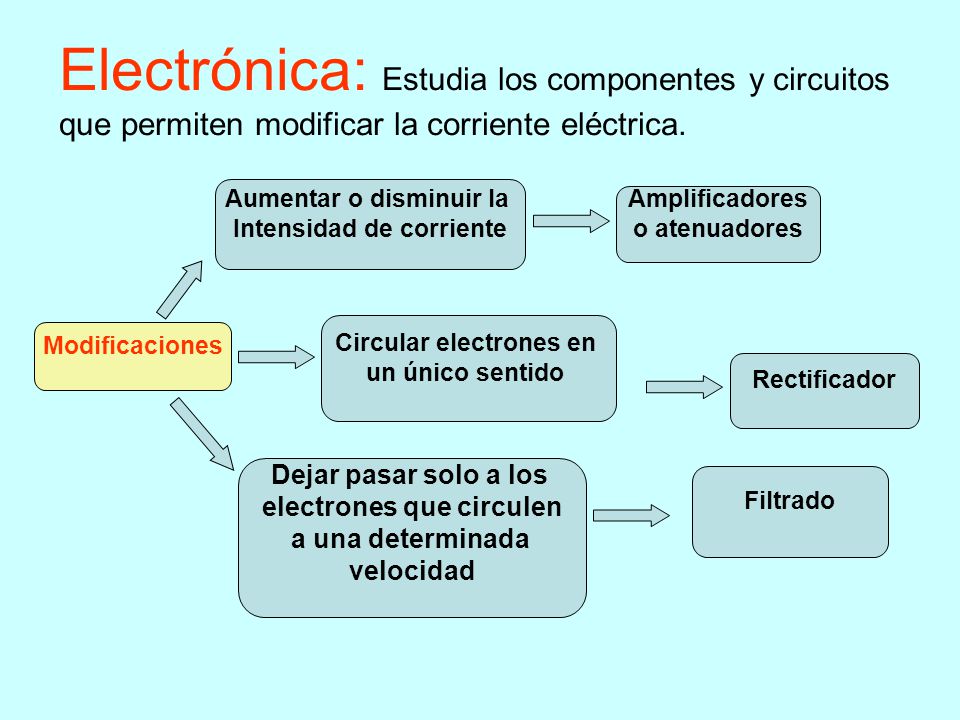

2 Electrónica: Estudia los componentes y circuitos que permiten modificar la corriente eléctrica.
Aumentar o disminuir la Intensidad de corriente Amplificadores o atenuadores Circular electrones en un único sentido Modificaciones Rectificador Dejar pasar solo a los electrones que circulen a una determinada velocidad Filtrado

3 Componentes electrónicos

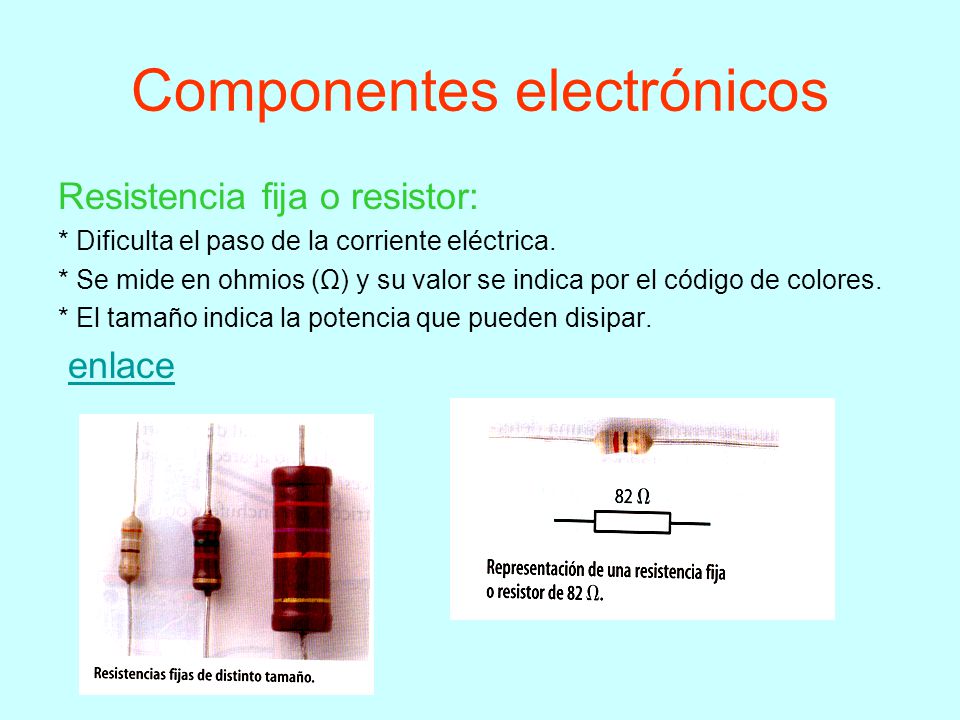

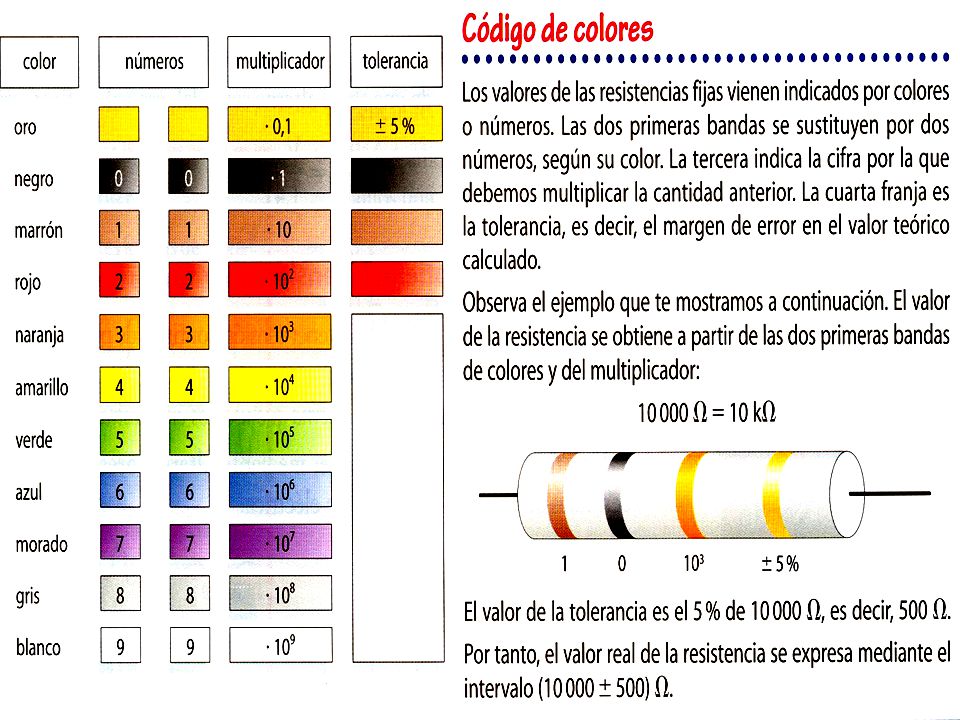

Resistencia fija o resistor: * Dificulta el paso de la corriente eléctrica. * Se mide en ohmios (Ω) y su valor se indica por el código de colores. * El tamaño indica la potencia que pueden disipar. enlace

4

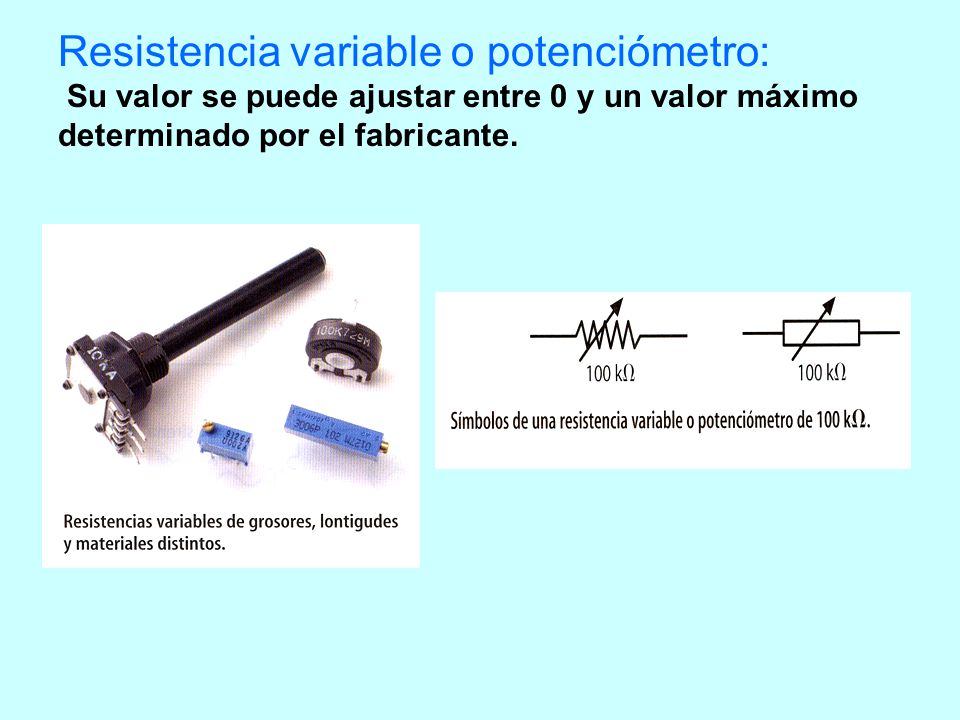

5 Resistencia variable o potenciómetro: Su valor se puede ajustar entre 0 y un valor máximo determinado por el fabricante.

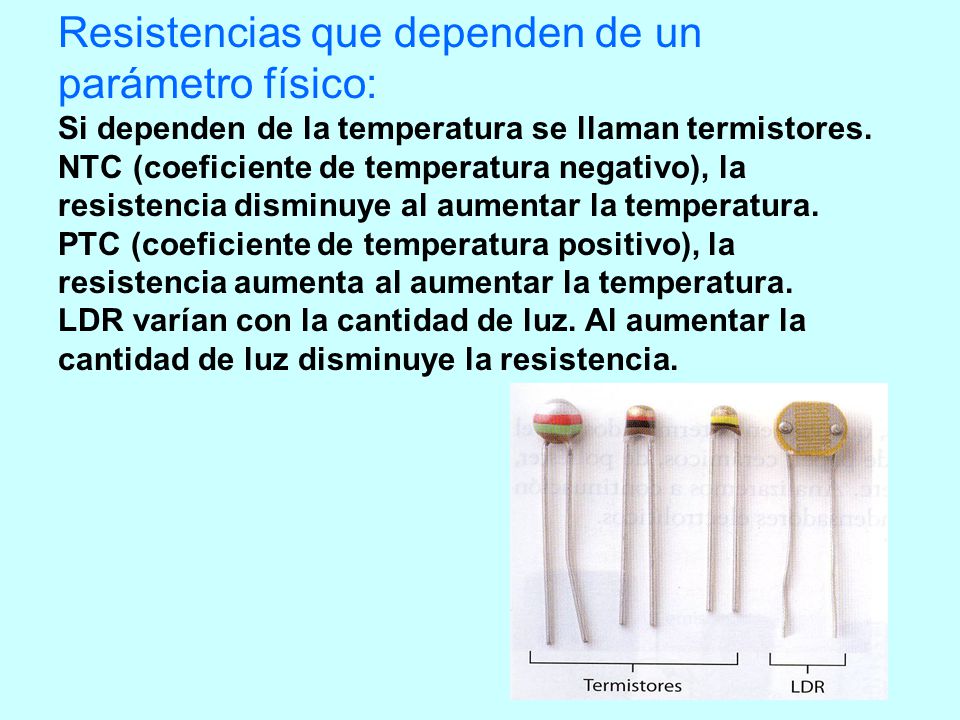

6 Resistencias que dependen de un parámetro físico: Si dependen de la temperatura se llaman termistores. NTC (coeficiente de temperatura negativo), la resistencia disminuye al aumentar la temperatura. PTC (coeficiente de temperatura positivo), la resistencia aumenta al aumentar la temperatura. LDR varían con la cantidad de luz. Al aumentar la cantidad de luz disminuye la resistencia.

7 Condensador: Componente capaz de almacenar carga eléctrica

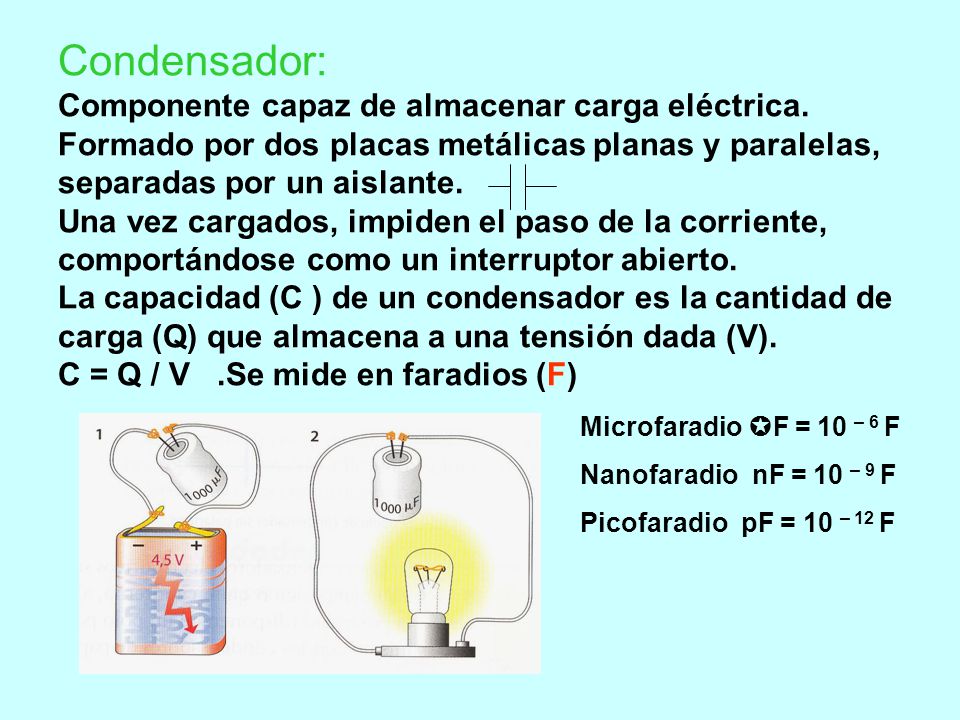

Condensador: Componente capaz de almacenar carga eléctrica. Formado por dos placas metálicas planas y paralelas, separadas por un aislante. Una vez cargados, impiden el paso de la corriente, comportándose como un interruptor abierto. La capacidad (C ) de un condensador es la cantidad de carga (Q) que almacena a una tensión dada (V). C = Q / V .Se mide en faradios (F) Microfaradio F = 10 – 6 F Nanofaradio nF = 10 – 9 F Picofaradio pF = 10 – 12 F

8 Tipos de condensadores

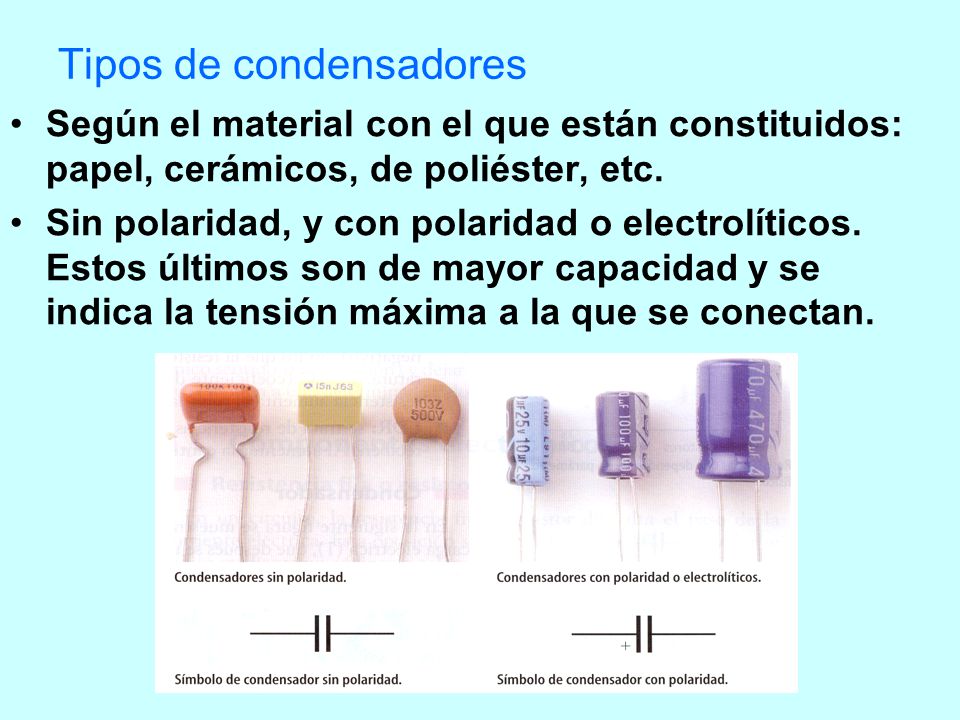

Según el material con el que están constituidos: papel, cerámicos, de poliéster, etc. Sin polaridad, y con polaridad o electrolíticos. Estos últimos son de mayor capacidad y se indica la tensión máxima a la que se conectan.

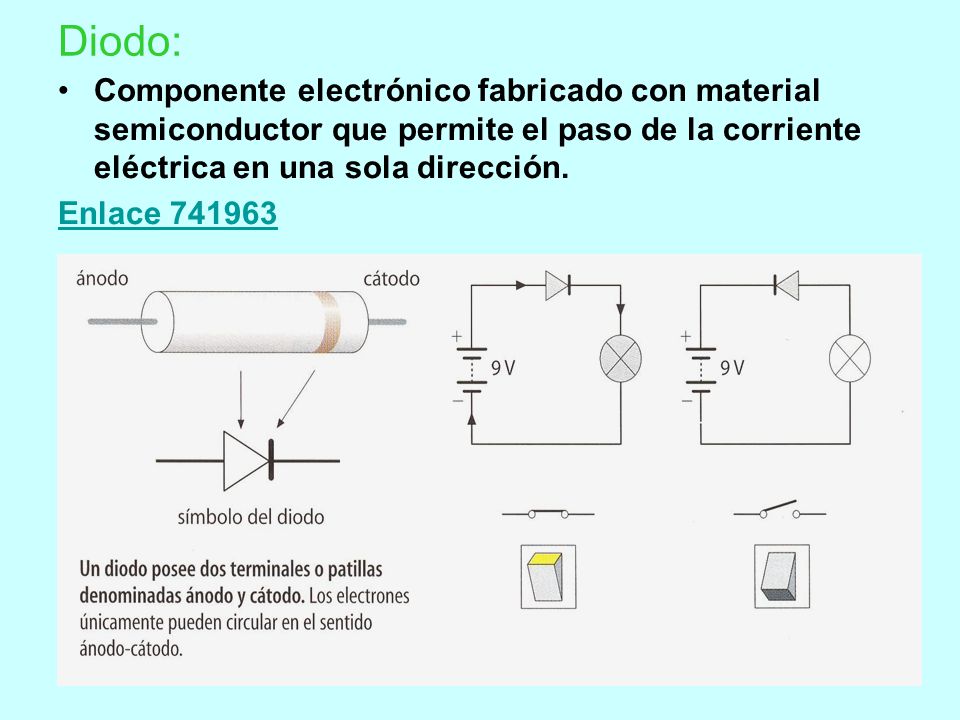

9 Diodo: Componente electrónico fabricado con material semiconductor que permite el paso de la corriente eléctrica en una sola dirección. Enlace

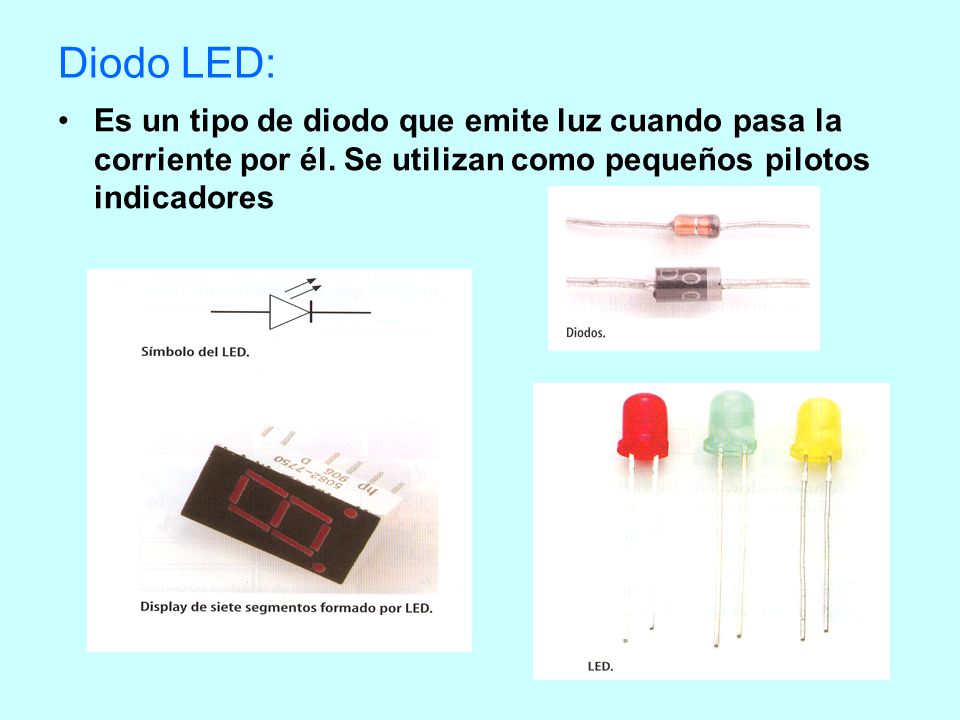

10 Diodo LED: Es un tipo de diodo que emite luz cuando pasa la corriente por él. Se utilizan como pequeños pilotos indicadores

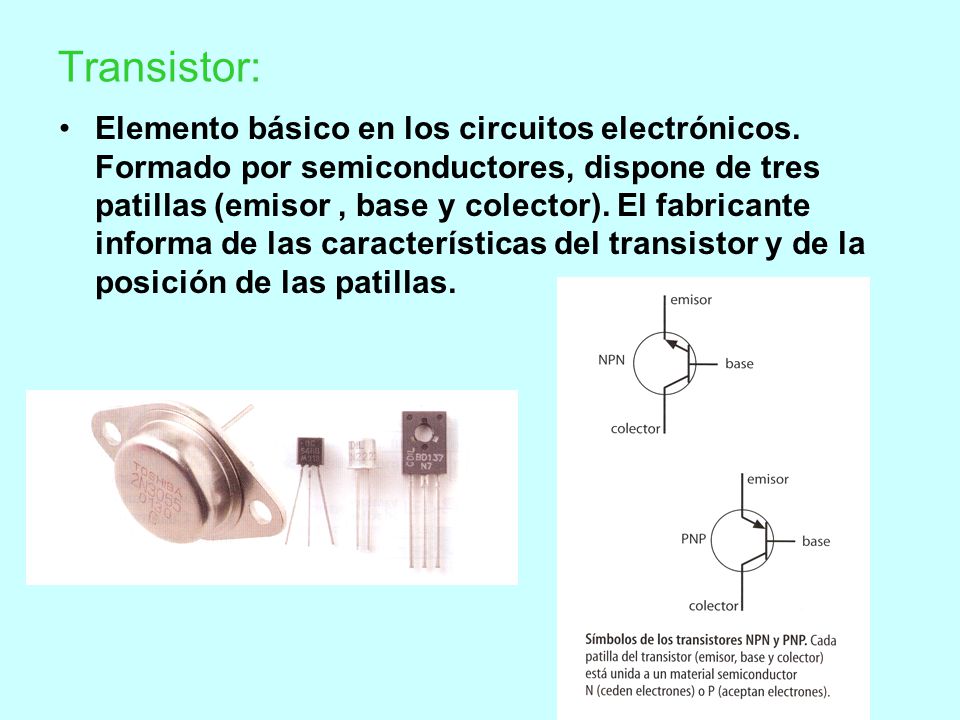

11 Transistor: Elemento básico en los circuitos electrónicos. Formado por semiconductores, dispone de tres patillas (emisor , base y colector). El fabricante informa de las características del transistor y de la posición de las patillas.

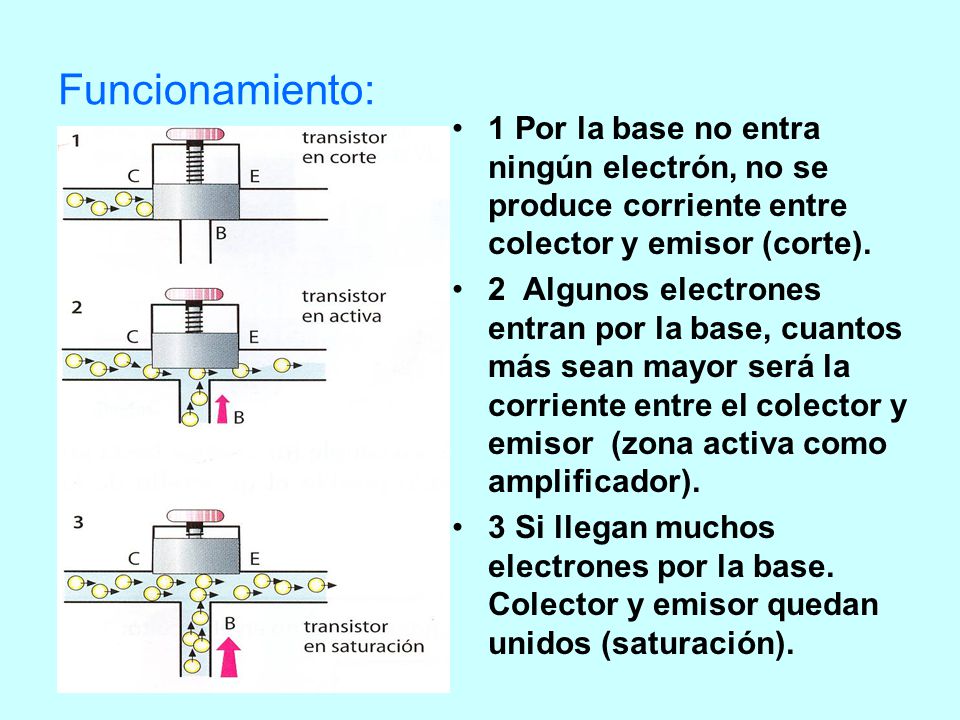

12 Funcionamiento: 1 Por la base no entra ningún electrón, no se produce corriente entre colector y emisor (corte). 2 Algunos electrones entran por la base, cuantos más sean mayor será la corriente entre el colector y emisor (zona activa como amplificador). 3 Si llegan muchos electrones por la base. Colector y emisor quedan unidos (saturación).
