TERMÓMETRO Sensor de temperatura con conexión al PC Joaquín Llano Montero Javier Moreno García José Luis Leal Romero
2
ÍNDICE Características Componentes utilizados Puerto paralelo Conversor analógico-digital de tipo flash Interfaz gráfica Esquema del circuito Demostración
3
CARACTERÍSTICAS Rango de temperatura medible: 0-30ºC Alimentación con fuente simétrica de +/- 5V. Consumo: <10 mA Fabricado en placa Wire-Wrap. Conexión al puerto paralelo del PC. Coste: 15€ aprox.
4
COMPONENTES UTILIZADOS SENSOR TEMPERATURA LM35 La tensión de salida es linealmente proporcional con la temperatura en grados Celsius Rango utilización -55º C < T < 150ºC Factor escala: 10 mV /ºC Precisión aceptable 1,5º (peor caso) No necesita calibración externa Bajo costo
5
COMPONENTES UTILIZADOS AMPLIFICADOR OPERACIONAL LM741 Versatil y estable Dos terminales de entrada, dos de polarización y uno de salida Es un amplificador diferencial. Amplificar la diferencia de voltaje aplicados a las entradas
6
COMPONENTES UTILIZADOS TRANSISTOR BC547 El transistor se emplea para adaptar la salida de los amplificadores operacionales a los niveles TTL que utiliza el puerto paralelo. Para ello hemos empleado el montaje que se conoce como emisor común.
7
PUERTO PARALELO DEL PC Interfaz entre un ordenador y un periférico o entre ordenador/ordenador. Los bits de datos viajan agrupados en bytes. Compuesto por un bus de comunicación bidireccional de 8 bits de datos. Emplea lógica TTL. La salida de cada comparador se conecta a un bit del puerto. El bit MSB está conectado al comparador que mide la temperatura más alta. No olvidemos que debido a los transistores de adaptación de señales que hemos colocado tenemos lógica negada en el puerto, lo cual corregimos por software.
8

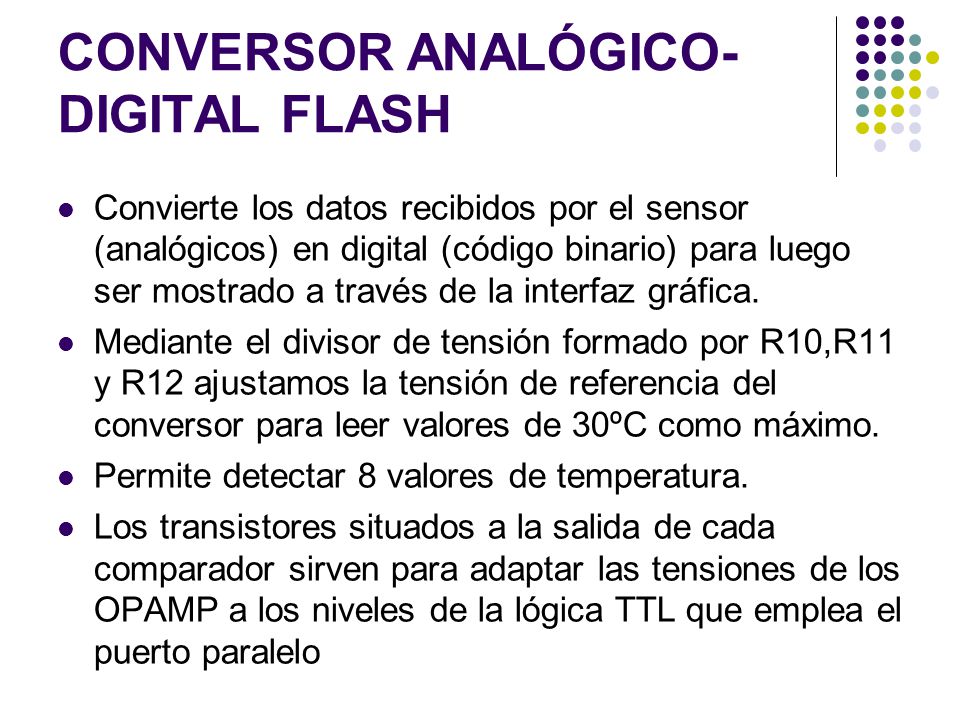

CONVERSOR ANALÓGICO- DIGITAL FLASH Convierte los datos recibidos por el sensor (analógicos) en digital (código binario) para luego ser mostrado a través de la interfaz gráfica. Mediante el divisor de tensión formado por R10,R11 y R12 ajustamos la tensión de referencia del conversor para leer valores de 30ºC como máximo. Permite detectar 8 valores de temperatura. Los transistores situados a la salida de cada comparador sirven para adaptar las tensiones de los OPAMP a los niveles de la lógica TTL que emplea el puerto paralelo
9
ESQUEMA DEL CIRCUITO
10
INTERFAZ GRÁFICA Programa que muestra los datos al usuario. Un temporizador lee el valor del puerto paralelo cada segundo y se crean los rectángulos según los valores leídos del puerto para indicar la temperatura actual que recoge el sensor. Linux: Gimp Toolkit / Graphics Drawing kit Windows: Visual Studio 2005 Express en lenguaje C#
11

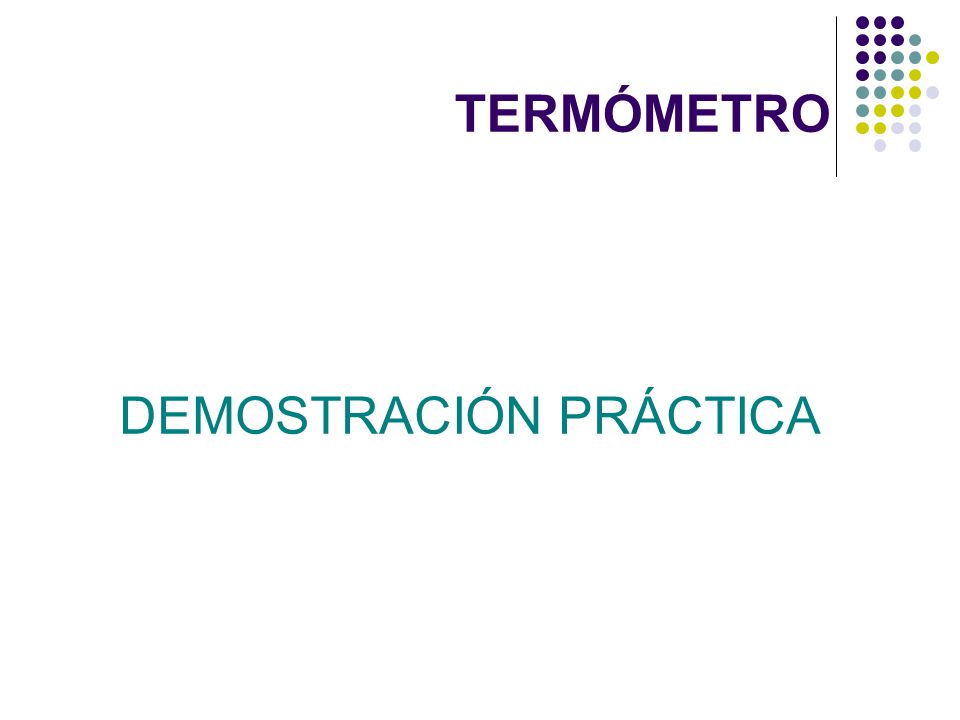

TERMÓMETRO DEMOSTRACIÓN PRÁCTICA
12
TERMÓMETRO Sensor de temperatura con conexión al PC GRACIAS POR SU ATENCIÓN Electrónica Integrada Curso 2006/07
