1 Mejoras de gestión e innovación tecnológica en la calidad del servicio eléctrico.
Ing. Milciades Zelada Diaz

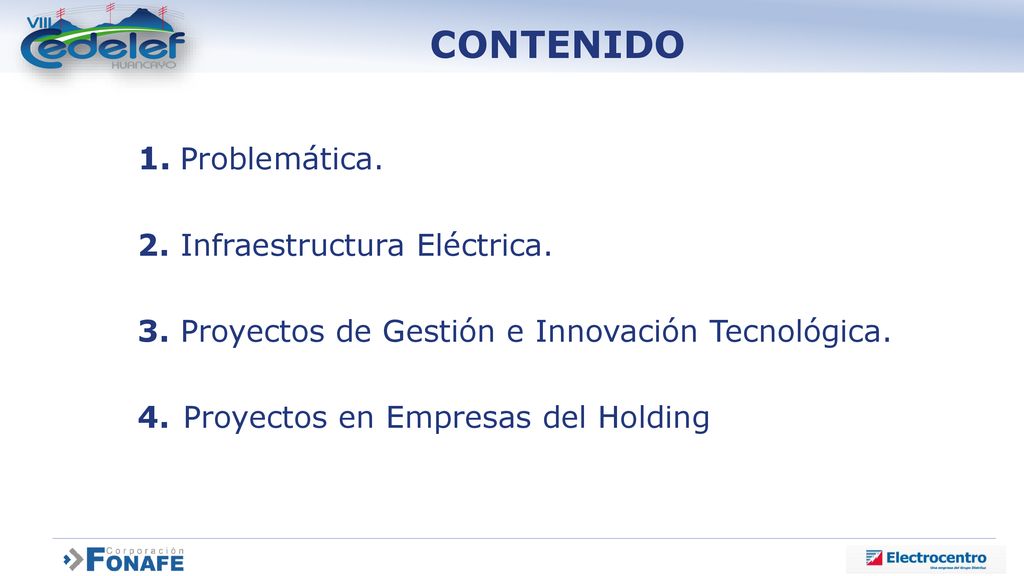

2 CONTENIDO 1. Problemática. 2. Infraestructura Eléctrica.
3. Proyectos de Gestión e Innovación Tecnológica. 4. Proyectos en Empresas del Holding

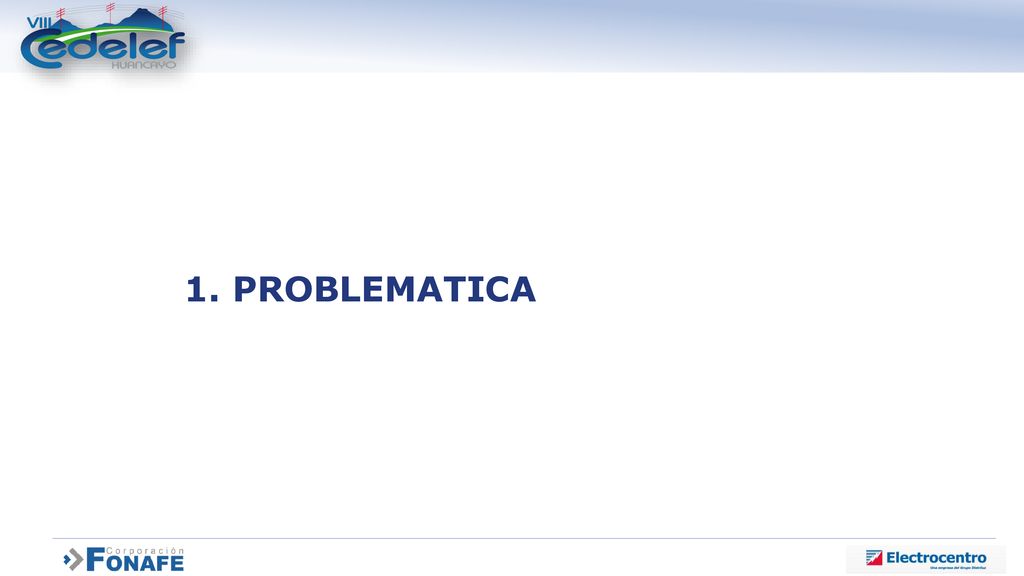

3 1. PROBLEMATICA

4 1.1 PROBLEMÁTICA EN LOS SISTEMAS ELECTRICOS
Interrupciones del suministro eléctrico. Mínimo equipamiento en redes de media tensión sin considerar selectividad de protecciones. Proyectos Rurales y Urbano Marginales ejecutados para mínima carga (Domiciliario y AP). Compensación y Multas según Norma de Calidad. Tolerancias para SAIDI y SAIFI.

5 1.2 PARADIGMAS Pensamiento Cortoplacista. Hacer lo mas Facil. Resistencia al Cambio. SI NO CAMBIAMOS NOSOTROS, TODO SEGUIRA IGUAL

6 2. INFRAESTRUCTURA ELÉCTRICA

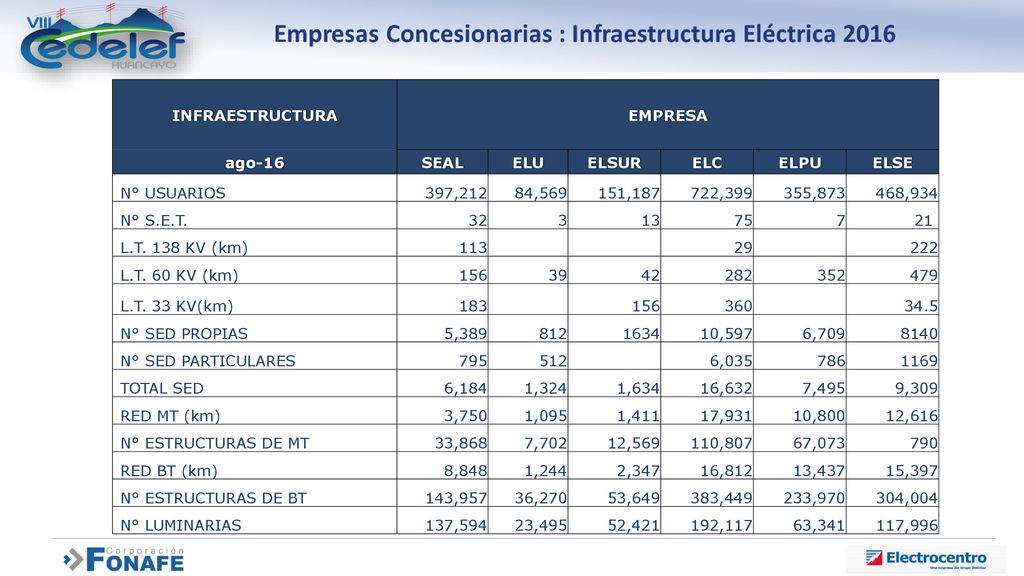

7 INFRAESTRUCTURA EMPRESA ago-16 SEAL ELU ELSUR ELC ELPU ELSE N° USUARIOS 397,212 84,569 151,187 722,399 355,873 468,934 N° S.E.T. 32 3 13 75 7 21  L.T. 138 KV (km) 113 29  222 L.T. 60 KV (km) 156 39 42 282 352  479 L.T. 33 KV(km) 183 360  34.5 N° SED PROPIAS 5,389 812 1634 10,597 6,709 8140 N° SED PARTICULARES 795 512 6,035 786 1169 TOTAL SED 6,184 1,324 1,634 16,632 7,495 9,309 RED MT (km) 3,750 1,095 1,411 17,931 10,800 12,616 N° ESTRUCTURAS DE MT 33,868 7,702 12,569 110,807 67,073 790 RED BT (km) 8,848 1,244 2,347 16,812 13,437 15,397 N° ESTRUCTURAS DE BT 143,957 36,270 53,649 383,449 233,970 304,004 N° LUMINARIAS 137,594 23,495 52,421 192,117 63,341 117,996

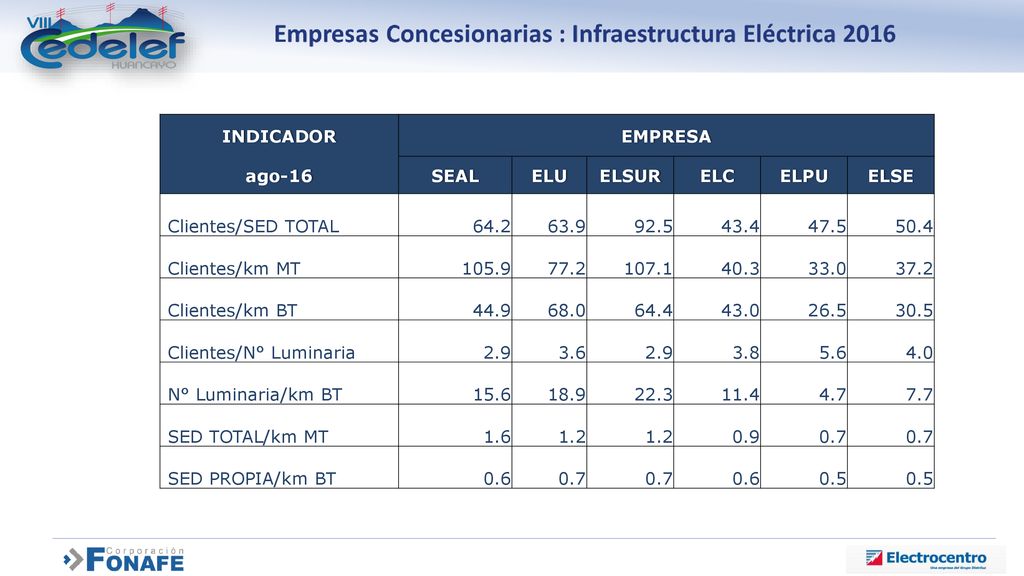

8 INDICADOR EMPRESA ago-16 SEAL ELU ELSUR ELC ELPU ELSE Clientes/SED TOTAL 64.2 63.9 92.5 43.4 47.5 50.4 Clientes/km MT 105.9 77.2 107.1 40.3 33.0 37.2 Clientes/km BT 44.9 68.0 64.4 43.0 26.5 30.5 Clientes/N° Luminaria 2.9 3.6 3.8 5.6 4.0 N° Luminaria/km BT 15.6 18.9 22.3 11.4 4.7 7.7 SED TOTAL/km MT 1.6 1.2 0.9 0.7 SED PROPIA/km BT 0.6 0.5

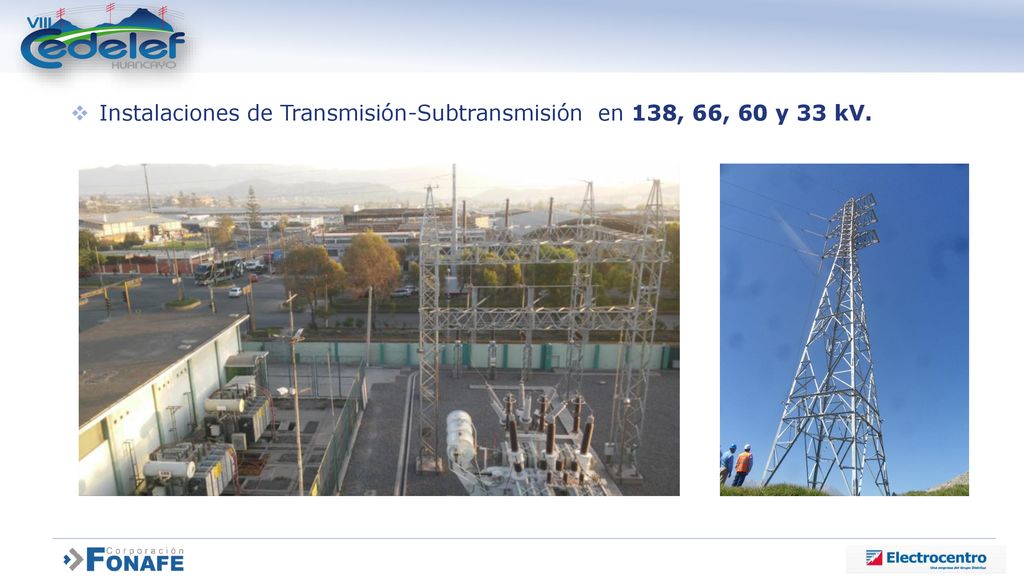

9 Instalaciones de Transmisión-Subtransmisión en 138, 66, 60 y 33 kV.

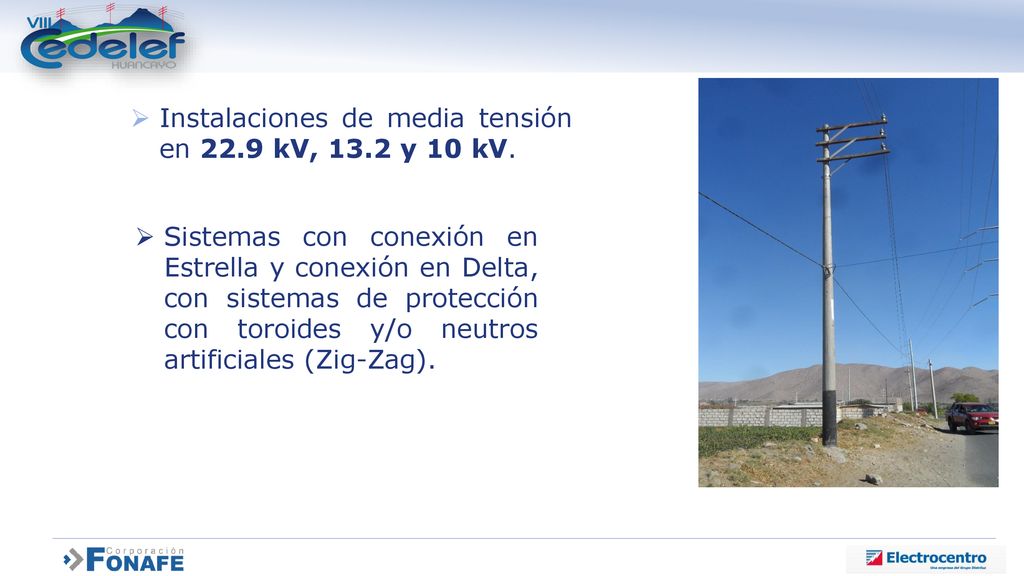

10 Instalaciones de media tensión en 22.9 kV, 13.2 y 10 kV.
Sistemas con conexión en Estrella y conexión en Delta, con sistemas de protección con toroides y/o neutros artificiales (Zig-Zag).

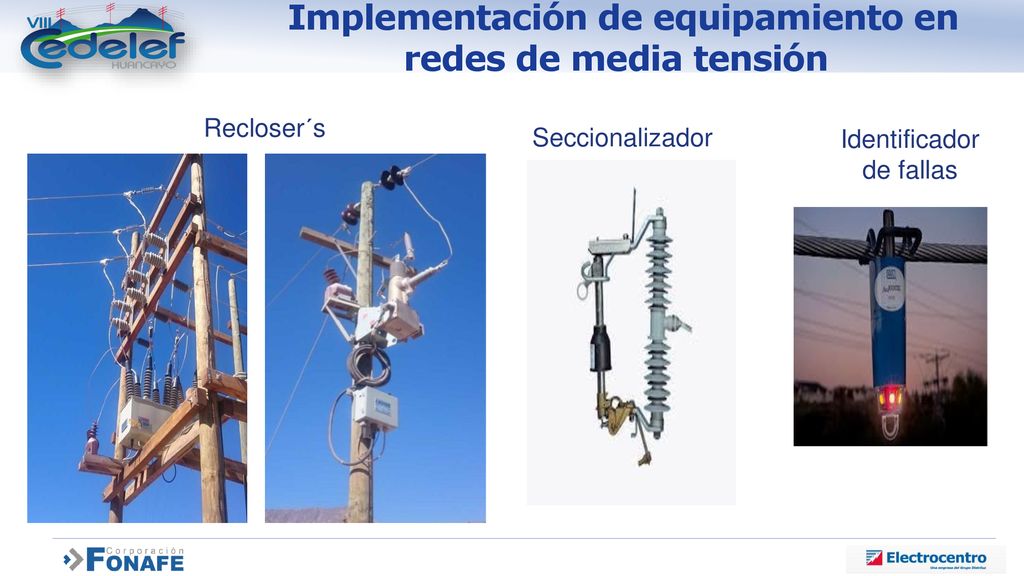

11 Implementación de equipamiento en redes de media tensión
Recloser´s Seccionalizador Identificador de fallas

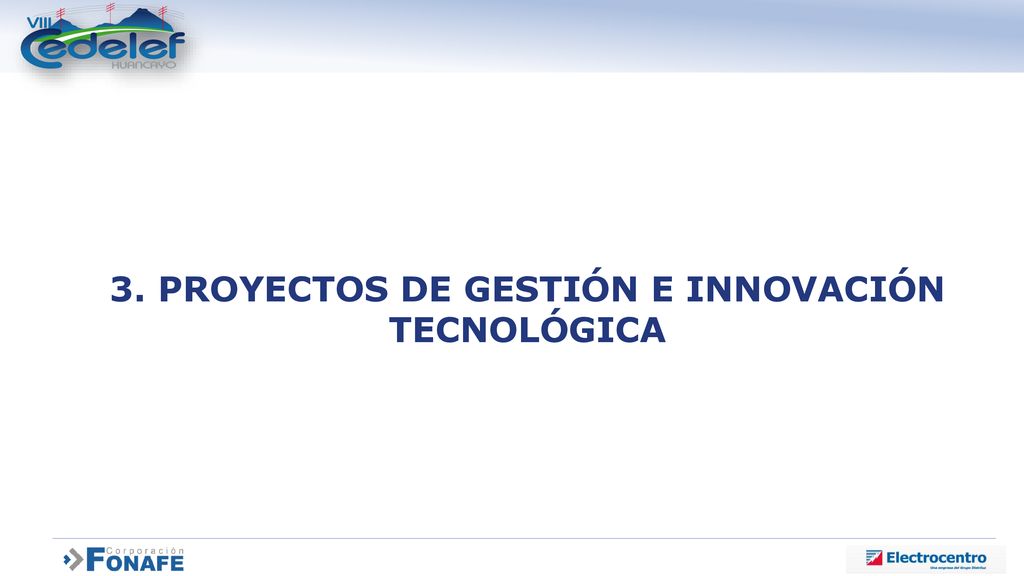

12 3. PROYECTOS DE GESTIÓN E INNOVACIÓN TECNOLÓGICA

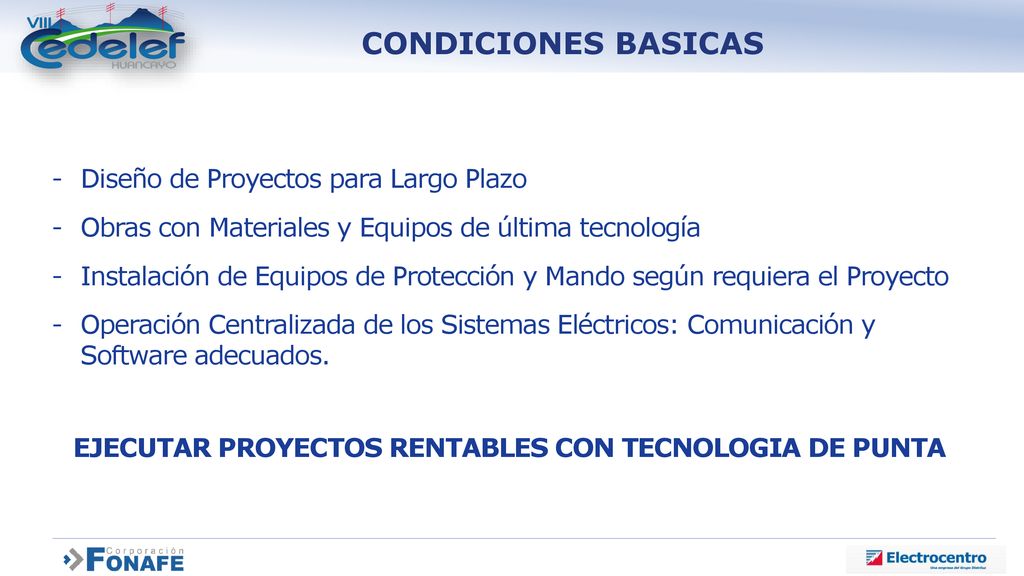

13 EJECUTAR PROYECTOS RENTABLES CON TECNOLOGIA DE PUNTA
CONDICIONES BASICAS Diseño de Proyectos para Largo Plazo Obras con Materiales y Equipos de última tecnología Instalación de Equipos de Protección y Mando según requiera el Proyecto Operación Centralizada de los Sistemas Eléctricos: Comunicación y Software adecuados. EJECUTAR PROYECTOS RENTABLES CON TECNOLOGIA DE PUNTA

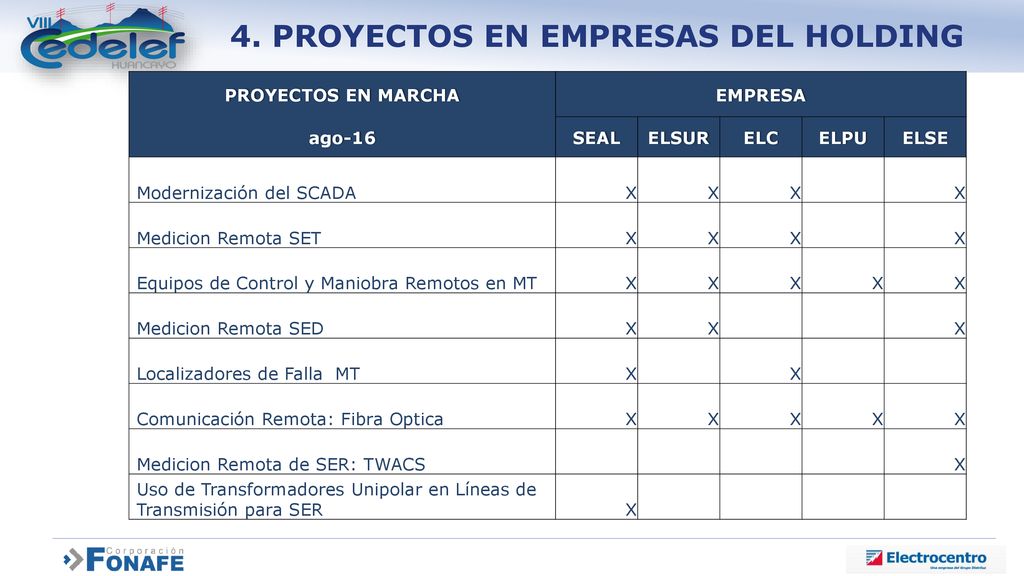

14 4. PROYECTOS EN EMPRESAS DEL HOLDING
PROYECTOS EN MARCHA EMPRESA ago-16 SEAL ELSUR ELC ELPU ELSE Modernización del SCADA X Medicion Remota SET Equipos de Control y Maniobra Remotos en MT Medicion Remota SED Localizadores de Falla MT Comunicación Remota: Fibra Optica Medicion Remota de SER: TWACS Uso de Transformadores Unipolar en Líneas de Transmisión para SER

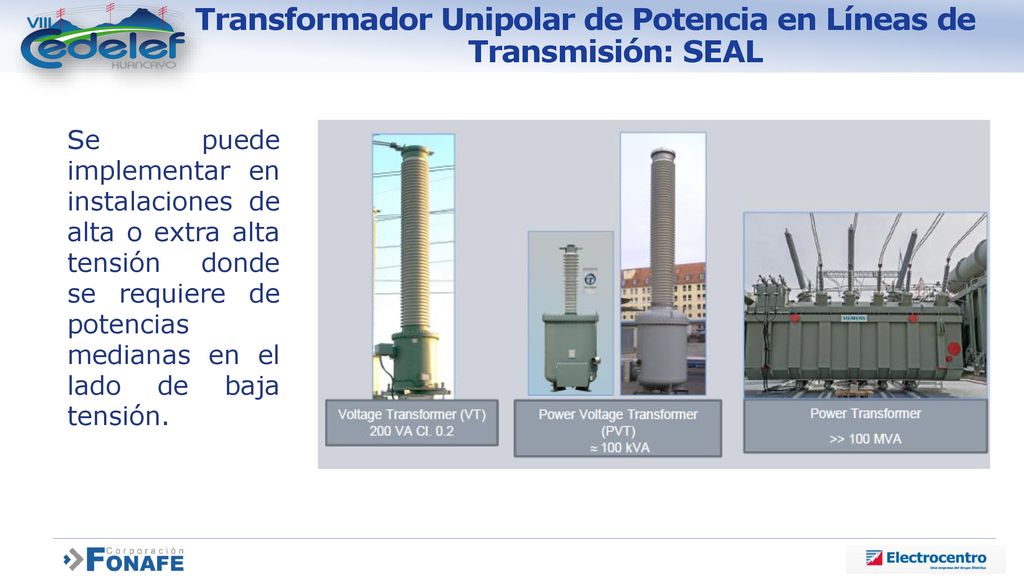

15 Transformador Unipolar de Potencia en Líneas de Transmisión: SEAL
Se puede implementar en instalaciones de alta o extra alta tensión donde se requiere de potencias medianas en el lado de baja tensión.

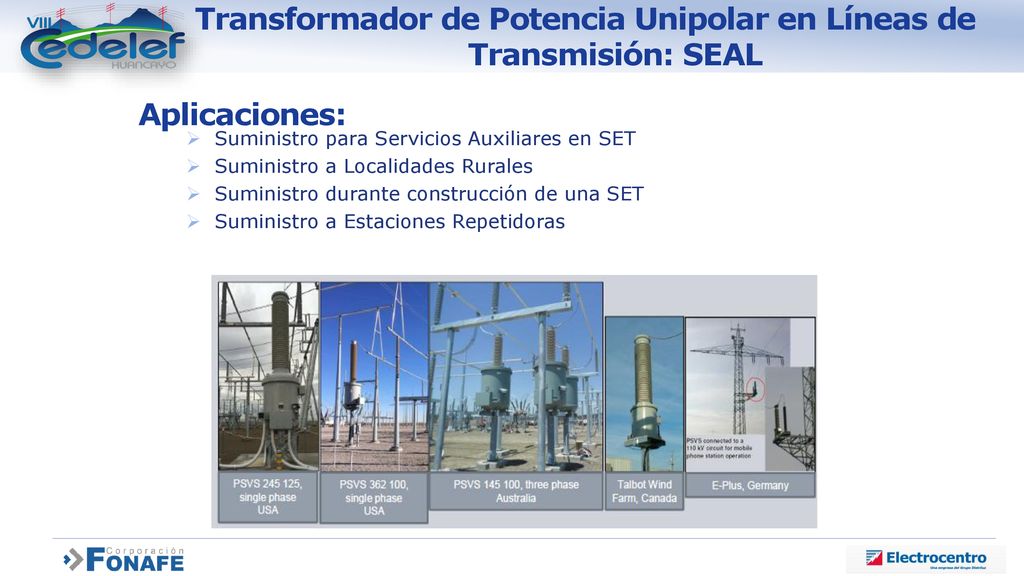

16 Transformador de Potencia Unipolar en Líneas de Transmisión: SEAL
Aplicaciones: Suministro para Servicios Auxiliares en SET Suministro a Localidades Rurales Suministro durante construcción de una SET Suministro a Estaciones Repetidoras

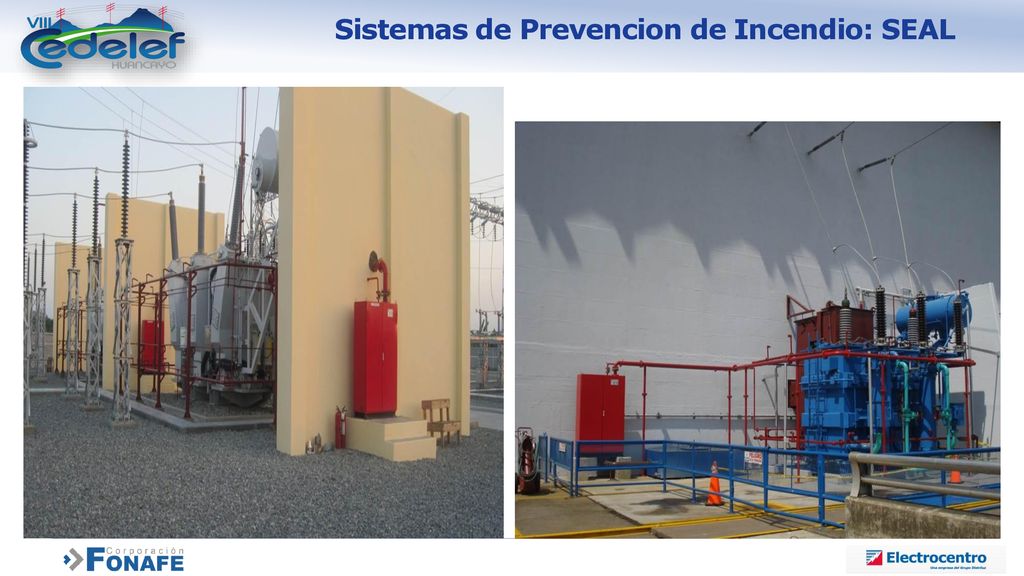

17 Sistemas de Prevencion de Incendio: SEAL

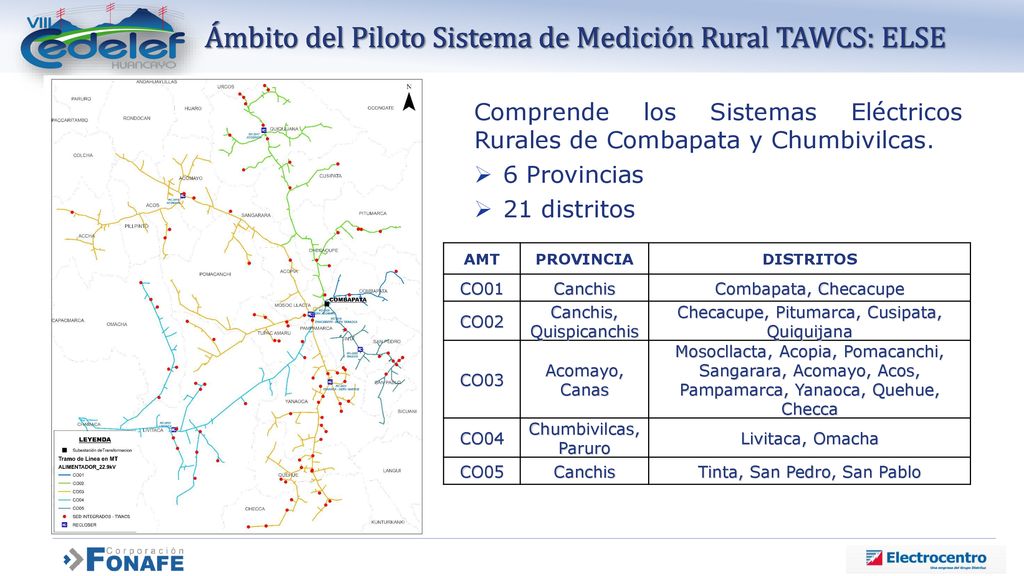

18 Ámbito del Piloto Sistema de Medición Rural TAWCS: ELSE
Comprende los Sistemas Eléctricos Rurales de Combapata y Chumbivilcas. 6 Provincias 21 distritos AMT PROVINCIA DISTRITOS CO01 Canchis Combapata, Checacupe CO02 Canchis, Quispicanchis Checacupe, Pitumarca, Cusipata, Quiquijana CO03 Acomayo, Canas Mosocllacta, Acopia, Pomacanchi, Sangarara, Acomayo, Acos, Pampamarca, Yanaoca, Quehue, Checca CO04 Chumbivilcas, Paruro Livitaca, Omacha CO05 Tinta, San Pedro, San Pablo

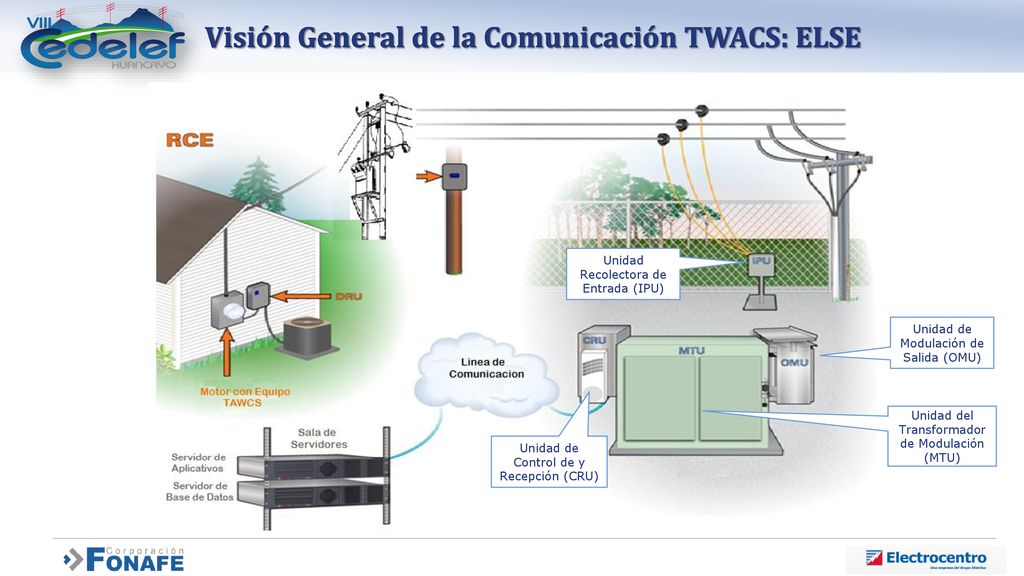

19 Visión General de la Comunicación TWACS: ELSE
Unidad Recolectora de Entrada (IPU) Unidad de Modulación de Salida (OMU) Unidad del Transformador de Modulación (MTU) Unidad de Control de y Recepción (CRU)
