1 Interruptores de Nivel de Líquido
por Flotación (Sección 44 del Catálogo)

2 Interruptores de Nivel tipo Flotador
Temas a Tratar Principio Básico de Flotación Modelos de Montaje Lateral Modelos de Montaje en Tope Tuffy Consideraciones de la Aplicación Ventajas y Desventajas La Competencia

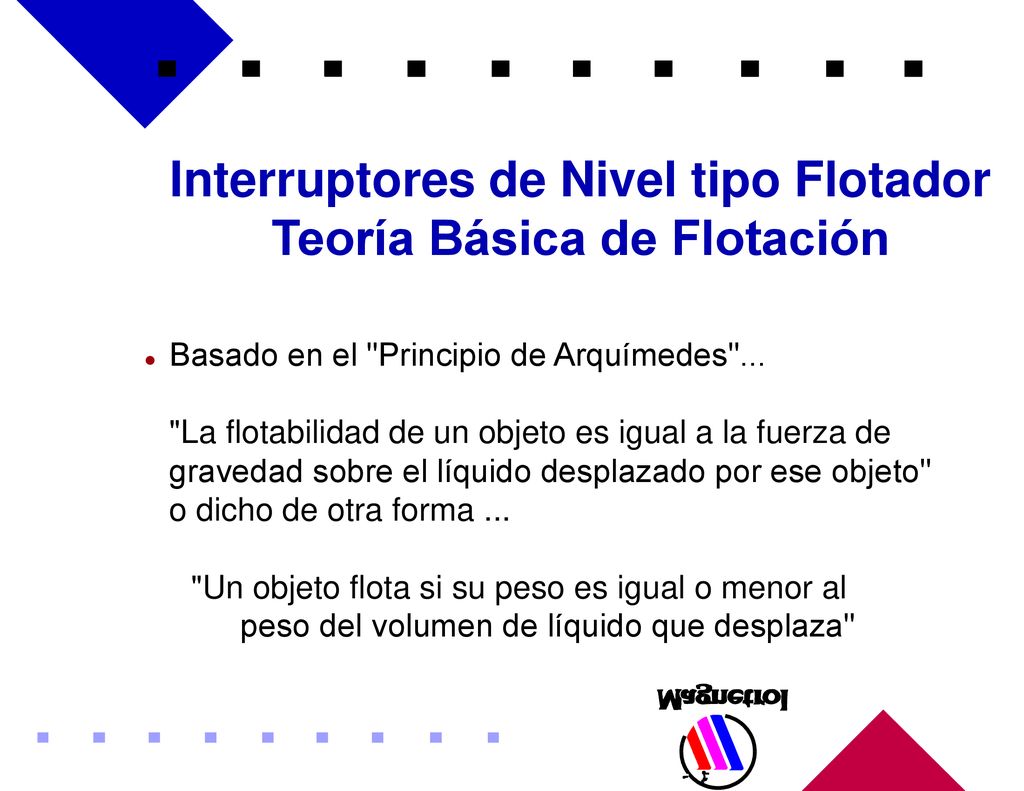

3 Interruptores de Nivel tipo Flotador Teoría Básica de Flotación
Basado en el "Principio de Arquímedes"... "La flotabilidad de un objeto es igual a la fuerza de gravedad sobre el líquido desplazado por ese objeto" o dicho de otra forma ... "Un objeto flota si su peso es igual o menor al peso del volumen de líquido que desplaza"

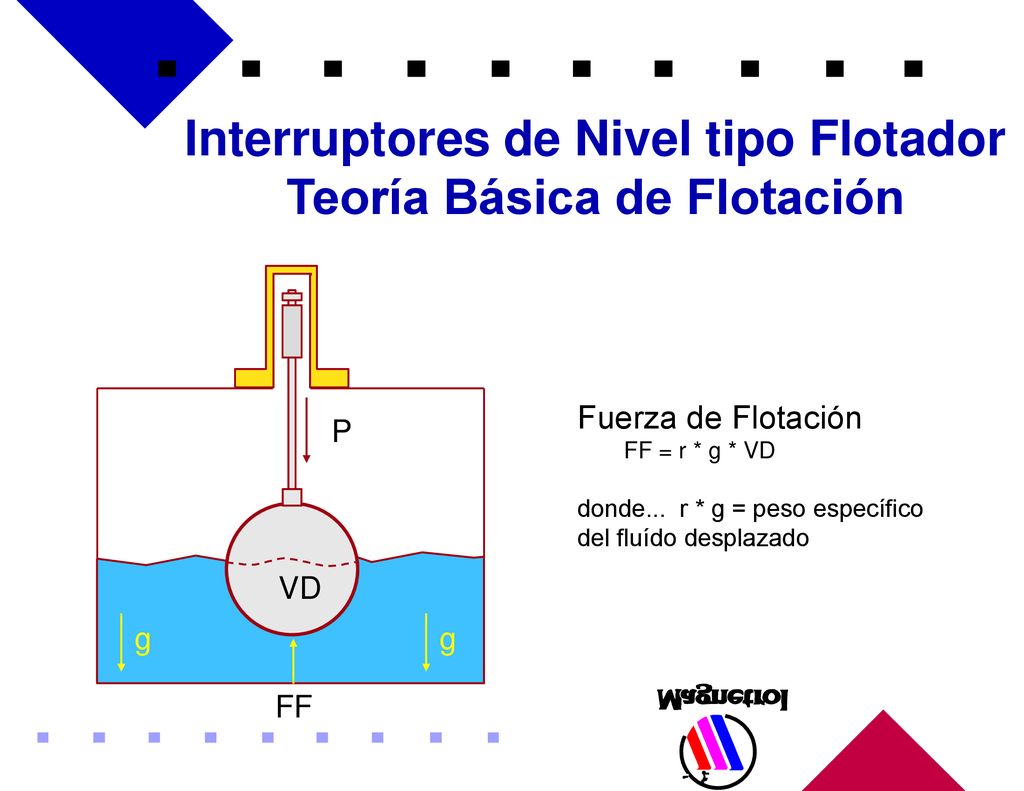

4 Interruptores de Nivel tipo Flotador Teoría Básica de Flotación
Fuerza de Flotación FF = r * g * VD donde... r * g = peso específico del fluído desplazado VD g g FF

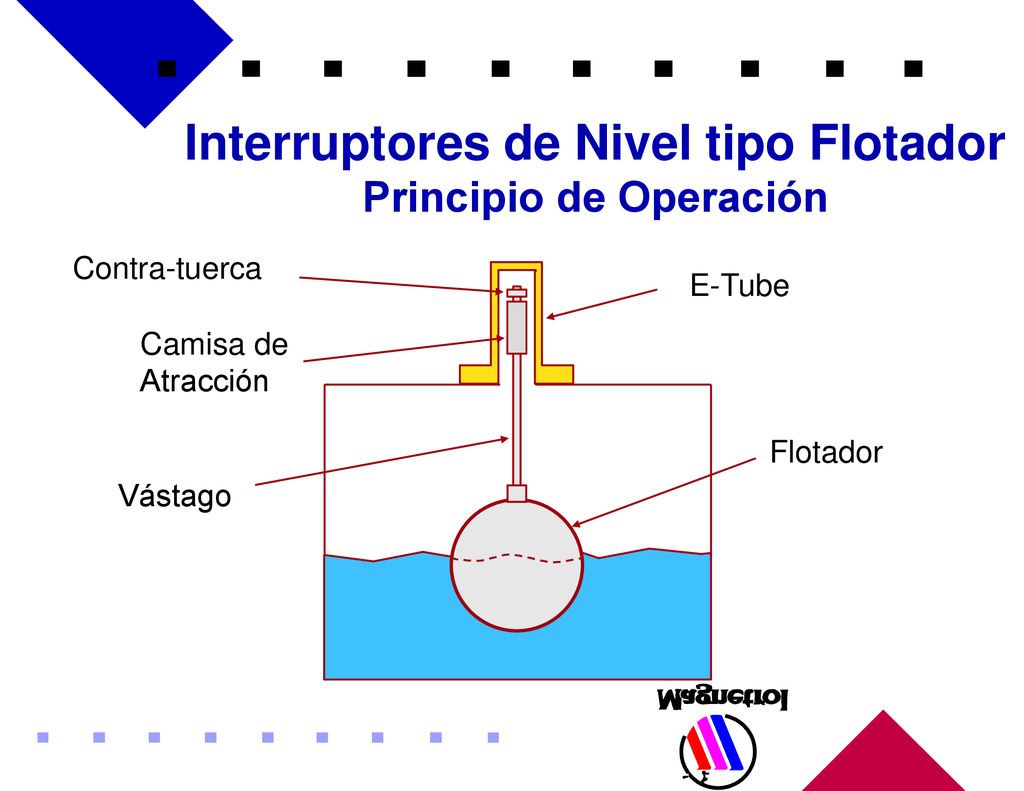

5 Interruptores de Nivel tipo Flotador Principio de Operación
Contra-tuerca E-Tube Camisa de Atracción Flotador Vástago

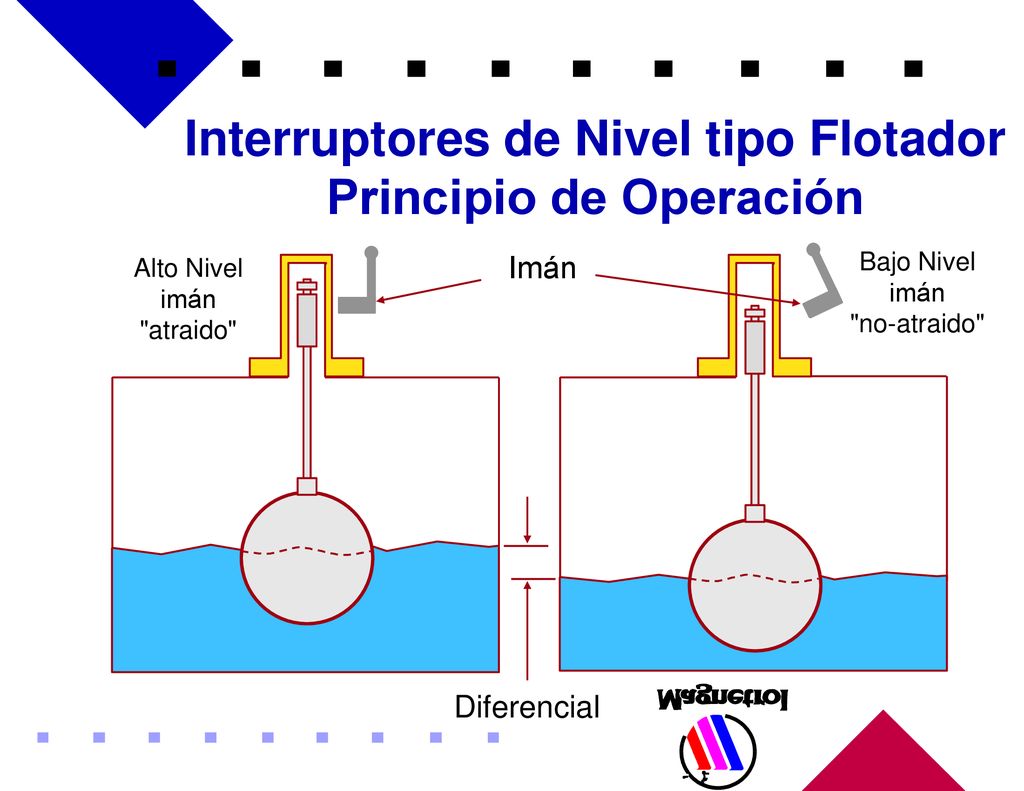

6 Interruptores de Nivel tipo Flotador Principio de Operación
Bajo Nivel imán "no-atraido" Alto Nivel imán "atraido" Imán Diferencial

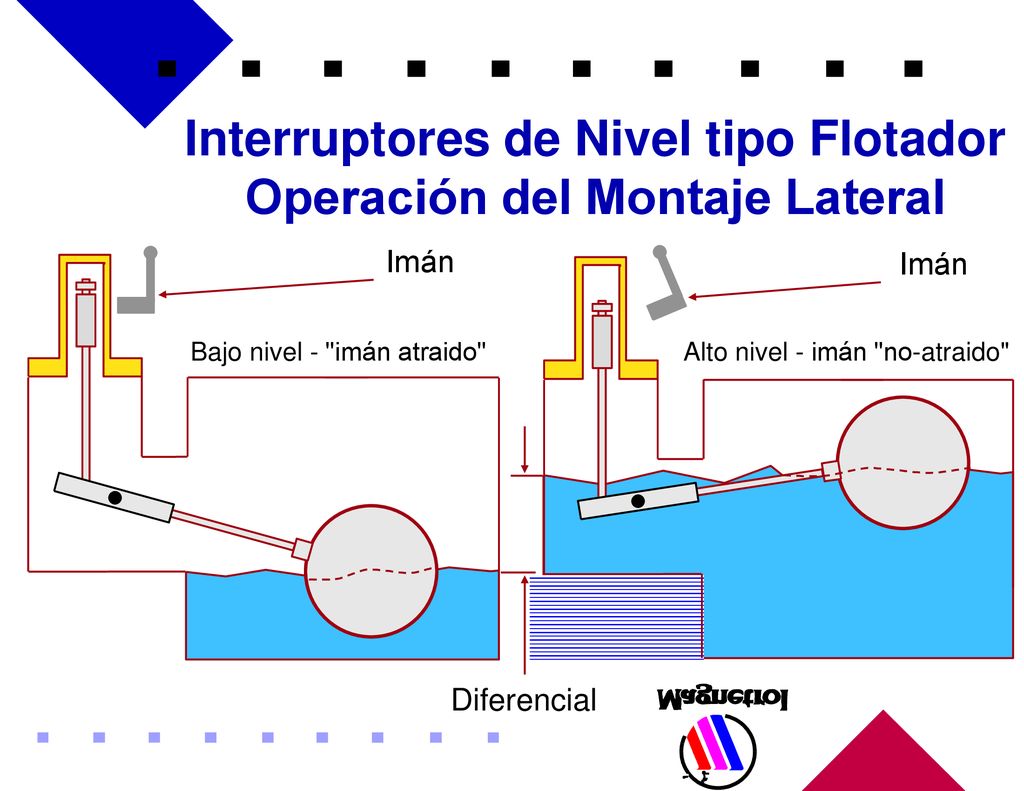

7 Interruptores de Nivel tipo Flotador Operación del Montaje Lateral
Imán Imán Bajo nivel - "imán atraido" Alto nivel - imán "no-atraido" Diferencial

8 Interruptores de Nivel tipo Flotador
Operación del Tuffy Mecanismo del Interruptor Operación Alto Nivel S S Imanes Contrapeso Operación Bajo Nivel S S

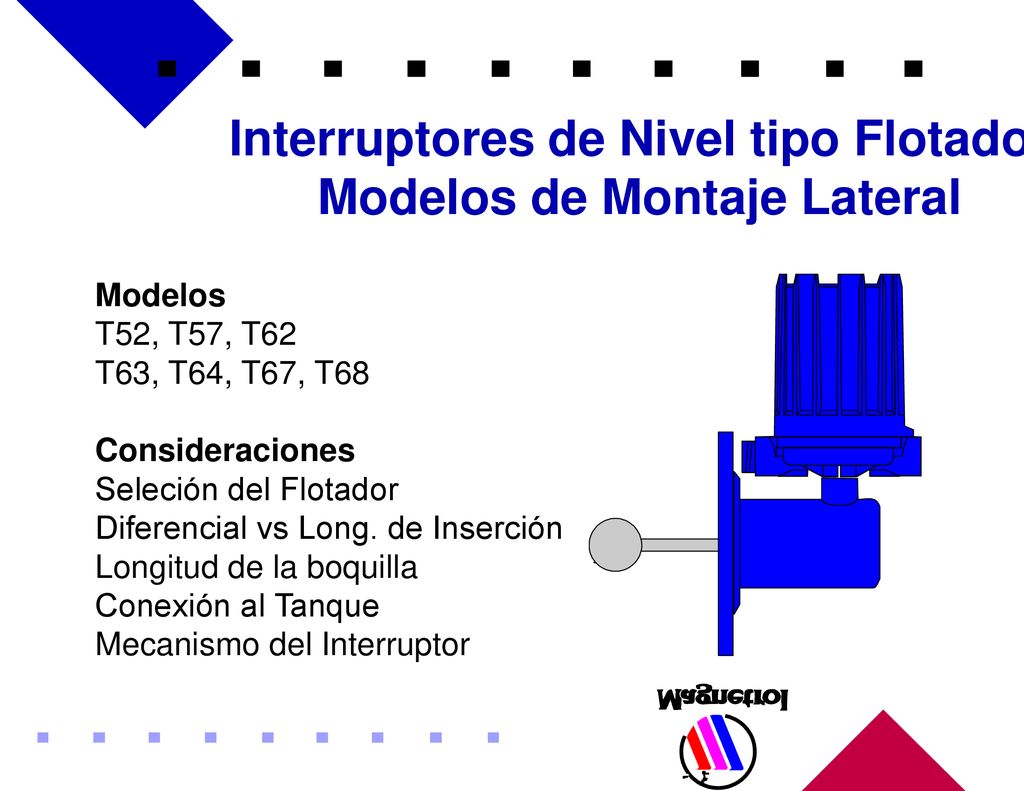

9 Interruptores de Nivel tipo Flotador Modelos de Montaje Lateral
T52, T57, T62 T63, T64, T67, T68 Consideraciones Seleción del Flotador Diferencial vs Long. de Inserción Longitud de la boquilla Conexión al Tanque Mecanismo del Interruptor

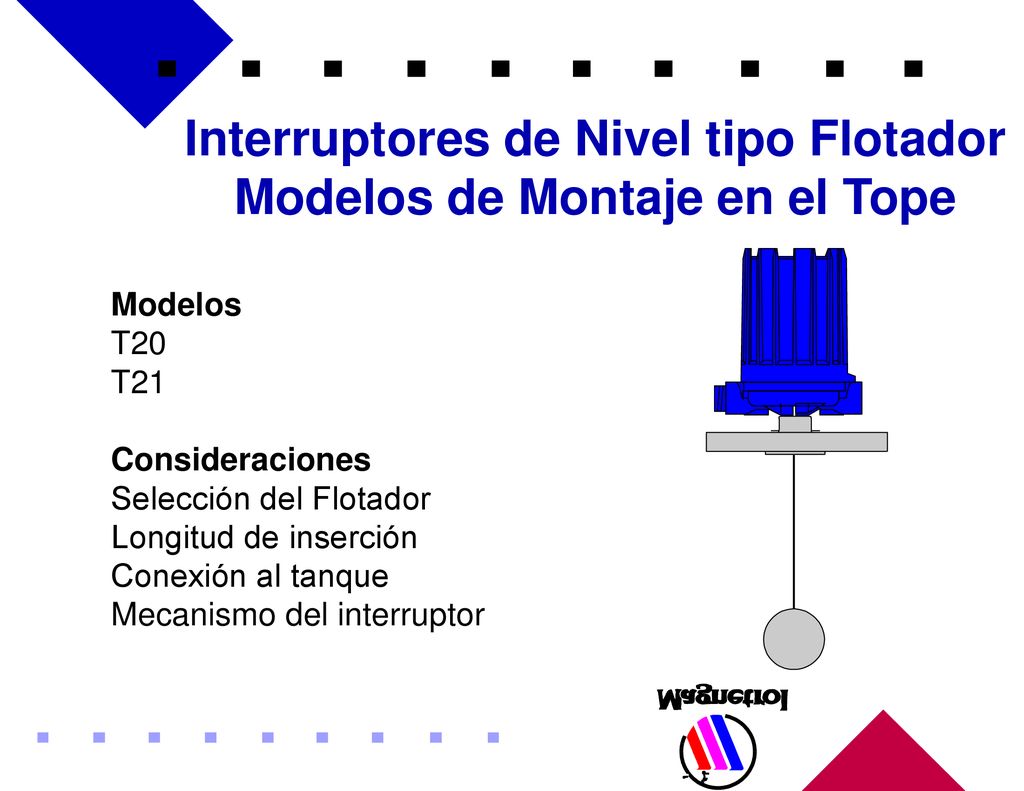

10 Interruptores de Nivel tipo Flotador Modelos de Montaje en el Tope
Consideraciones Selección del Flotador Longitud de inserción Conexión al tanque Mecanismo del interruptor

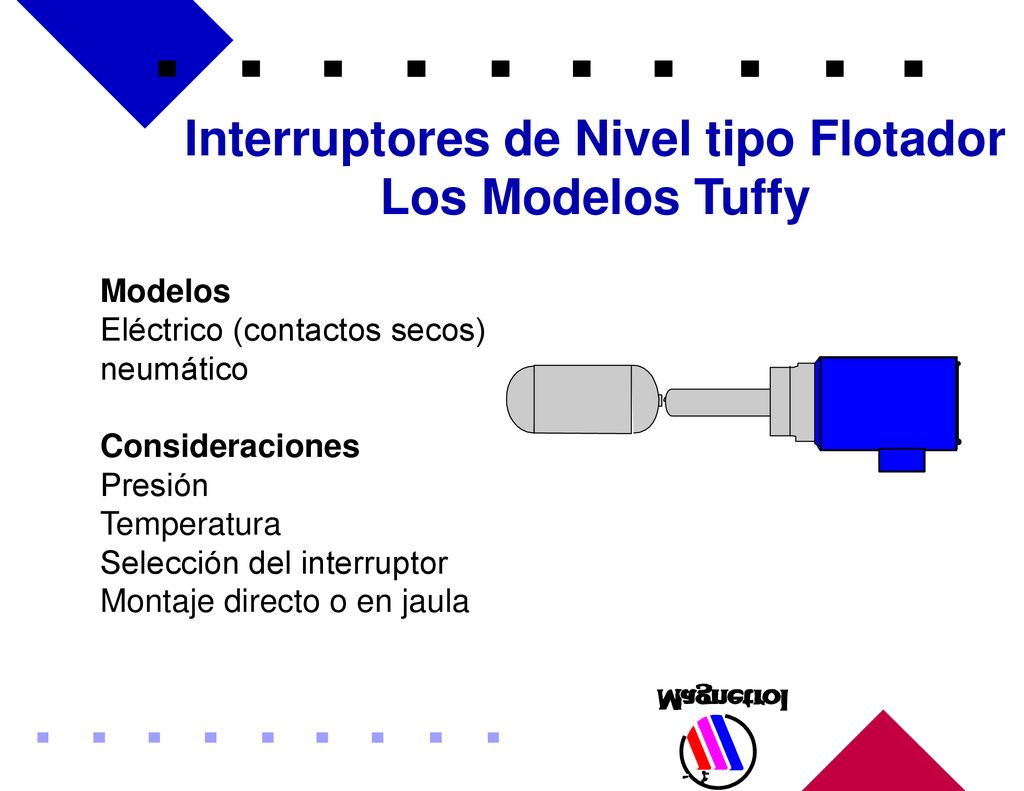

11 Interruptores de Nivel tipo Flotador
Los Modelos Tuffy Modelos Eléctrico (contactos secos) neumático Consideraciones Presión Temperatura Selección del interruptor Montaje directo o en jaula

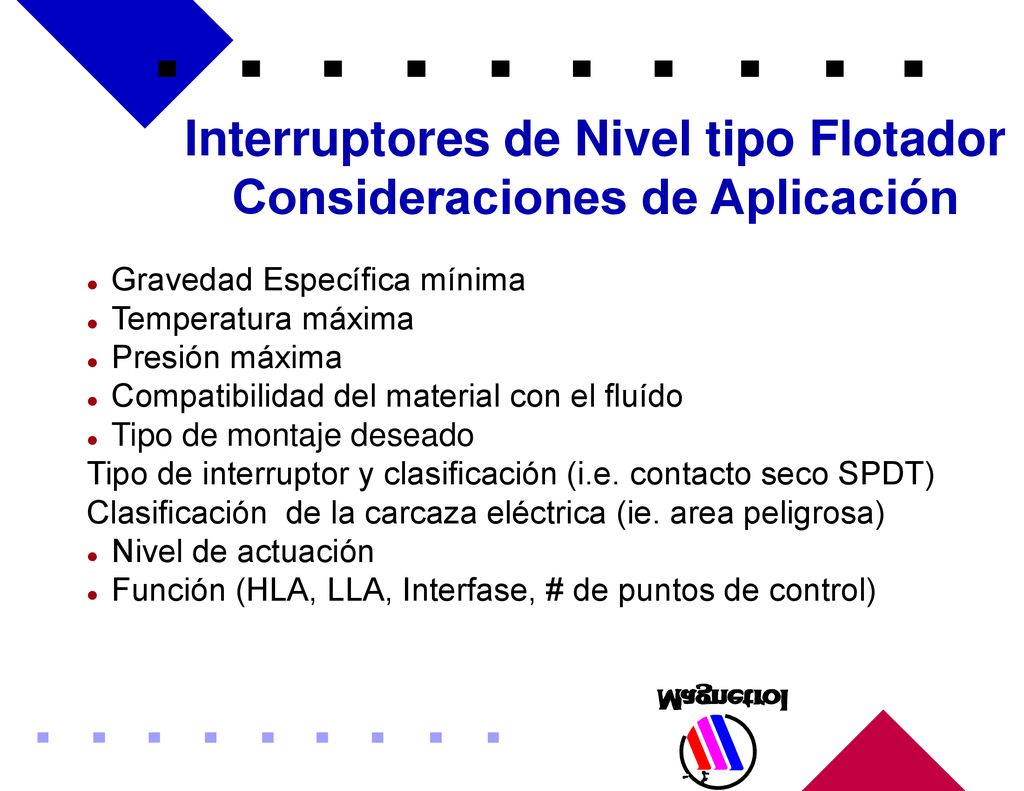

12 Interruptores de Nivel tipo Flotador Consideraciones de Aplicación
Gravedad Específica mínima Temperatura máxima Presión máxima Compatibilidad del material con el fluído Tipo de montaje deseado Tipo de interruptor y clasificación (i.e. contacto seco SPDT) Clasificación de la carcaza eléctrica (ie. area peligrosa) Nivel de actuación Función (HLA, LLA, Interfase, # de puntos de control)

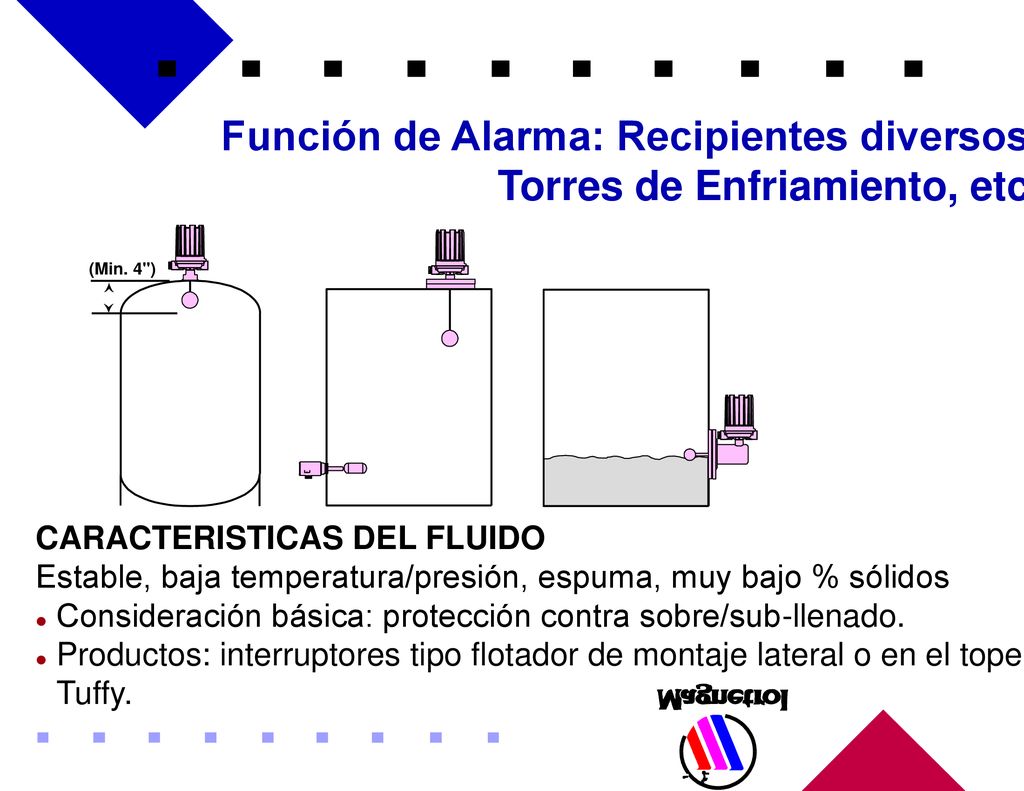

13 Función de Alarma: Recipientes diversos, Torres de Enfriamiento, etc.
(Min. 4") CARACTERISTICAS DEL FLUIDO Estable, baja temperatura/presión, espuma, muy bajo % sólidos Consideración básica: protección contra sobre/sub-llenado. Productos: interruptores tipo flotador de montaje lateral o en el tope, Tuffy.

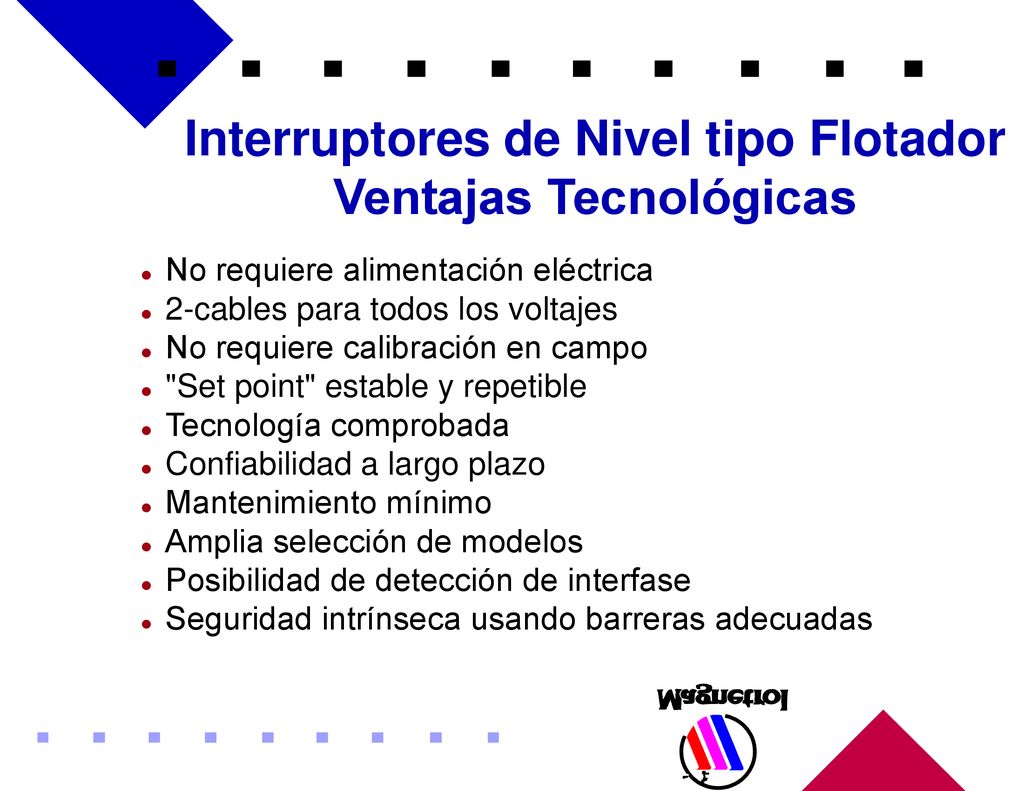

14 Interruptores de Nivel tipo Flotador Ventajas Tecnológicas
No requiere alimentación eléctrica 2-cables para todos los voltajes No requiere calibración en campo "Set point" estable y repetible Tecnología comprobada Confiabilidad a largo plazo Mantenimiento mínimo Amplia selección de modelos Posibilidad de detección de interfase Seguridad intrínseca usando barreras adecuadas

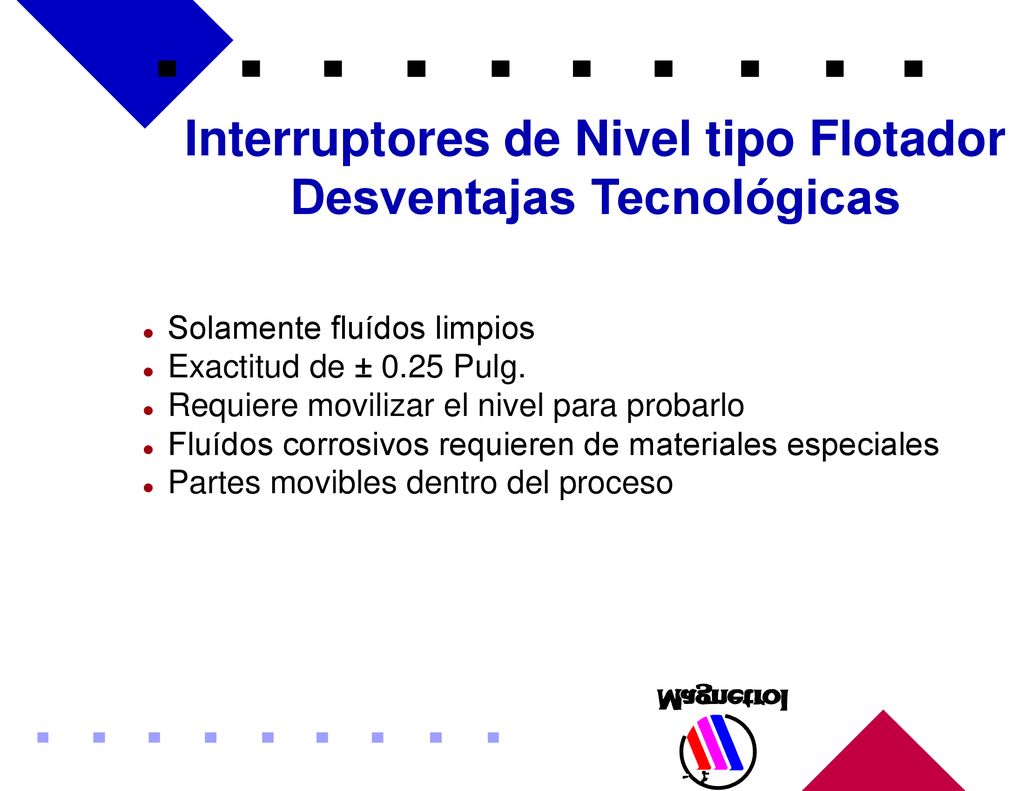

15 Interruptores de Nivel tipo Flotador Desventajas Tecnológicas
Solamente fluídos limpios Exactitud de ± 0.25 Pulg. Requiere movilizar el nivel para probarlo Fluídos corrosivos requieren de materiales especiales Partes movibles dentro del proceso

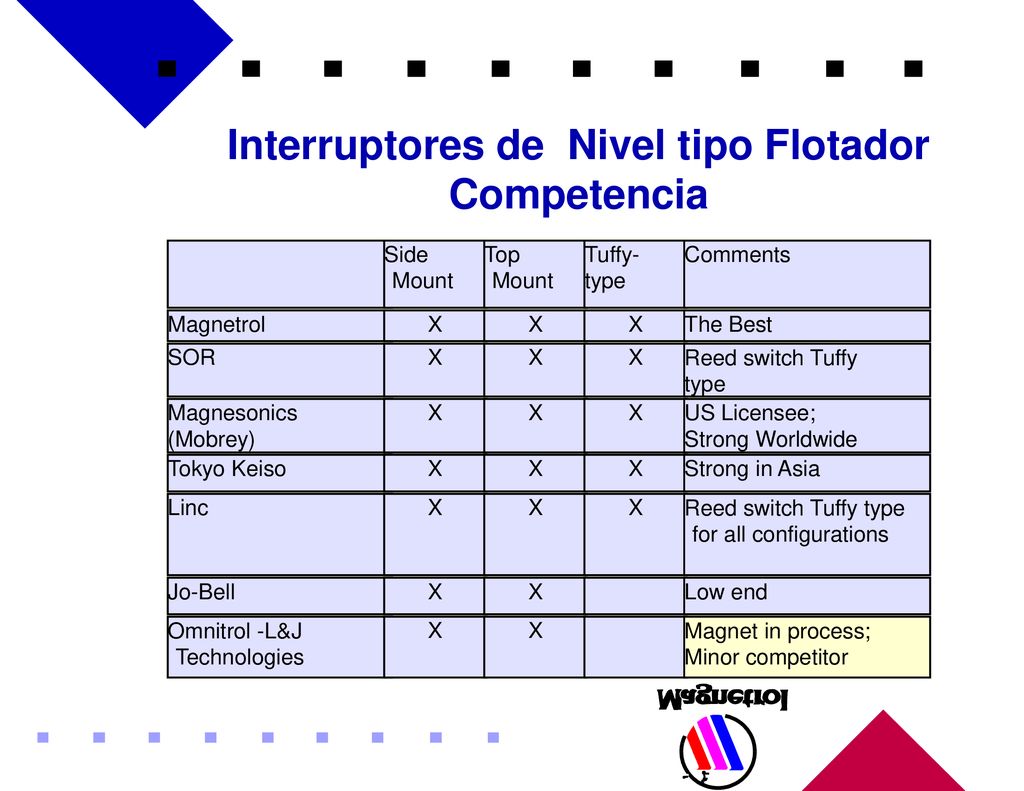

16 Interruptores de Nivel tipo Flotador
Competencia Side Mount Top Mount Tuffy- type Comments Magnetrol X X X The Best SOR X X X Reed switch Tuffy type Magnesonics (Mobrey) X X X US Licensee; Strong Worldwide Tokyo Keiso X X X Strong in Asia Linc X X X Reed switch Tuffy type for all configurations Jo-Bell X X Low end Omnitrol -L&J Technologies X X Magnet in process; Minor competitor

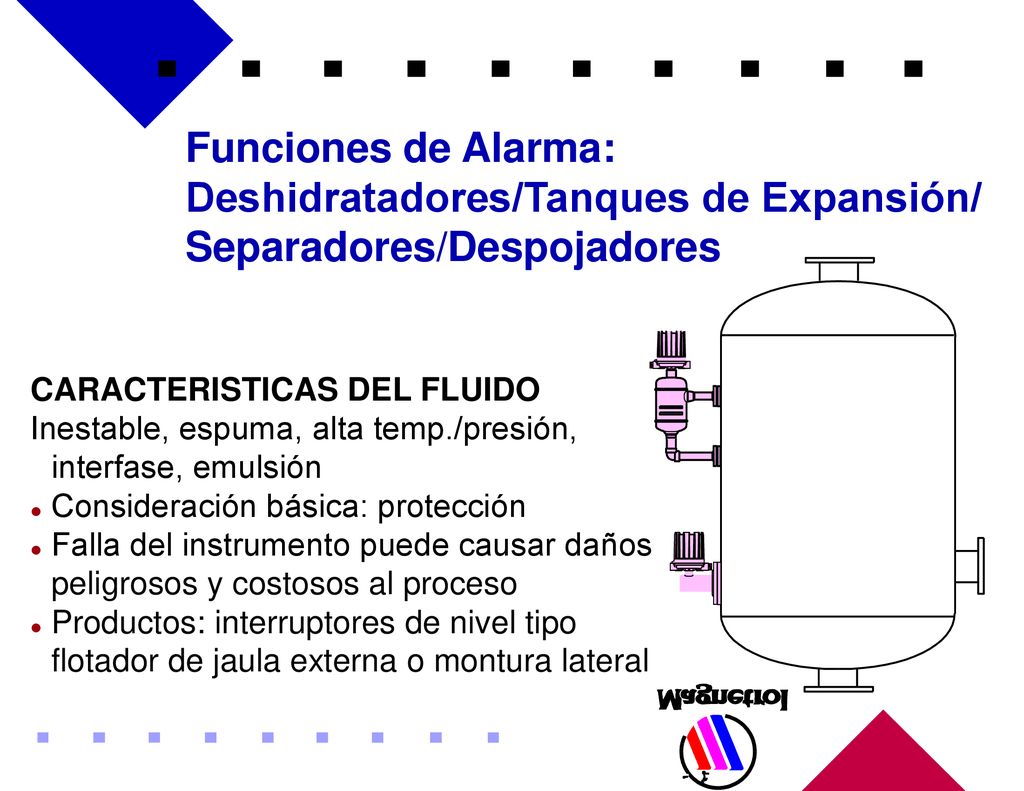

17 Deshidratadores/Tanques de Expansión/ Separadores/Despojadores
Funciones de Alarma: Deshidratadores/Tanques de Expansión/ Separadores/Despojadores CARACTERISTICAS DEL FLUIDO Inestable, espuma, alta temp./presión, interfase, emulsión Consideración básica: protección Falla del instrumento puede causar daños peligrosos y costosos al proceso Productos: interruptores de nivel tipo flotador de jaula externa o montura lateral

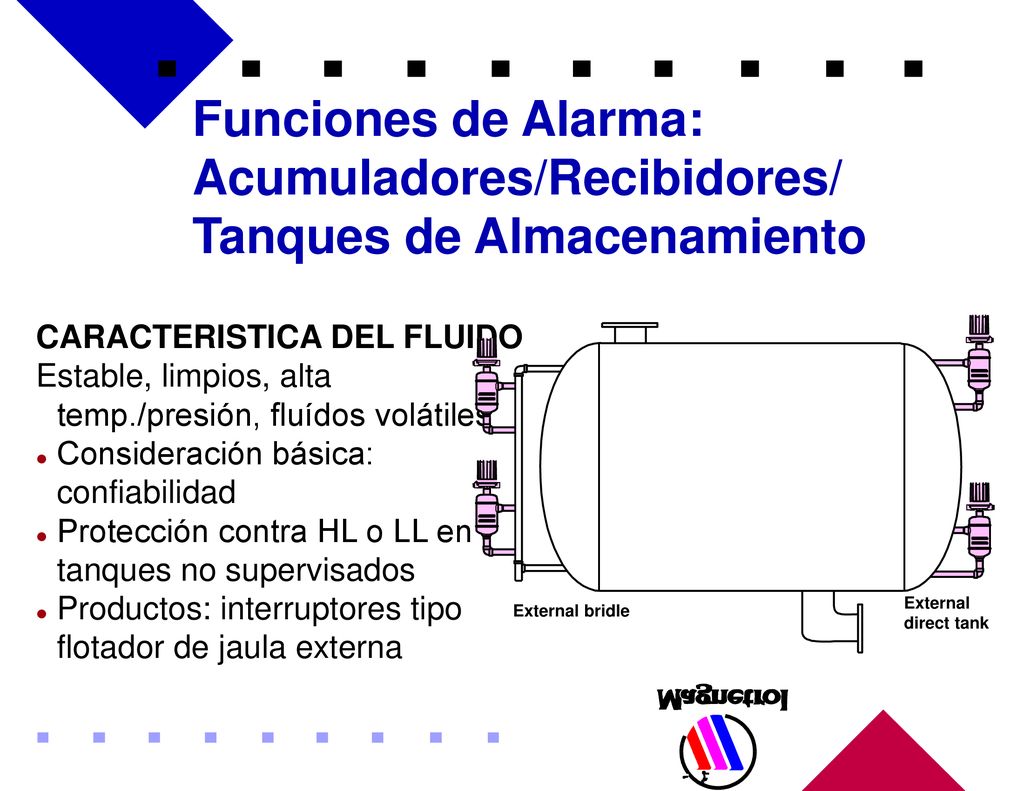

18 Funciones de Alarma: Acumuladores/Recibidores/ Tanques de Almacenamiento
CARACTERISTICA DEL FLUIDO Estable, limpios, alta temp./presión, fluídos volátiles Consideración básica: confiabilidad Protección contra HL o LL en tanques no supervisados Productos: interruptores tipo flotador de jaula externa External bridle External direct tank

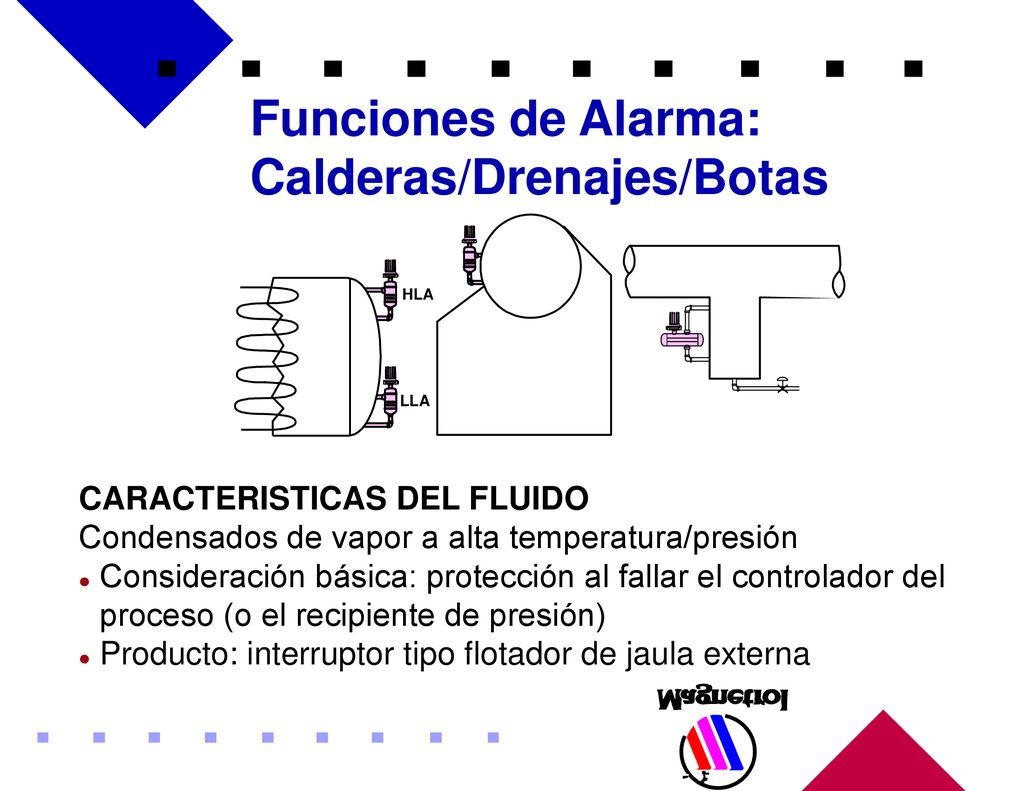

19 Funciones de Alarma: Calderas/Drenajes/Botas
HLA LLA CARACTERISTICAS DEL FLUIDO Condensados de vapor a alta temperatura/presión Consideración básica: protección al fallar el controlador del proceso (o el recipiente de presión) Producto: interruptor tipo flotador de jaula externa

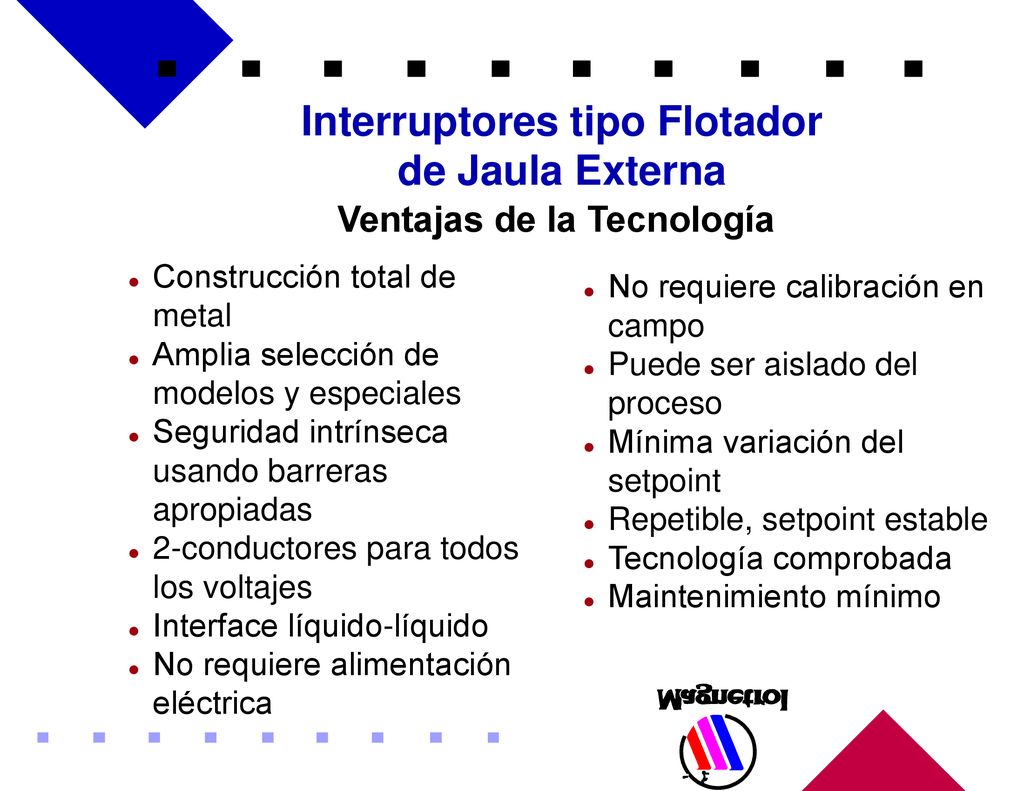

20 Interruptores tipo Flotador Ventajas de la Tecnología
de Jaula Externa Ventajas de la Tecnología Construcción total de metal Amplia selección de modelos y especiales Seguridad intrínseca usando barreras apropiadas 2-conductores para todos los voltajes Interface líquido-líquido No requiere alimentación eléctrica No requiere calibración en campo Puede ser aislado del proceso Mínima variación del setpoint Repetible, setpoint estable Tecnología comprobada Maintenimiento mínimo

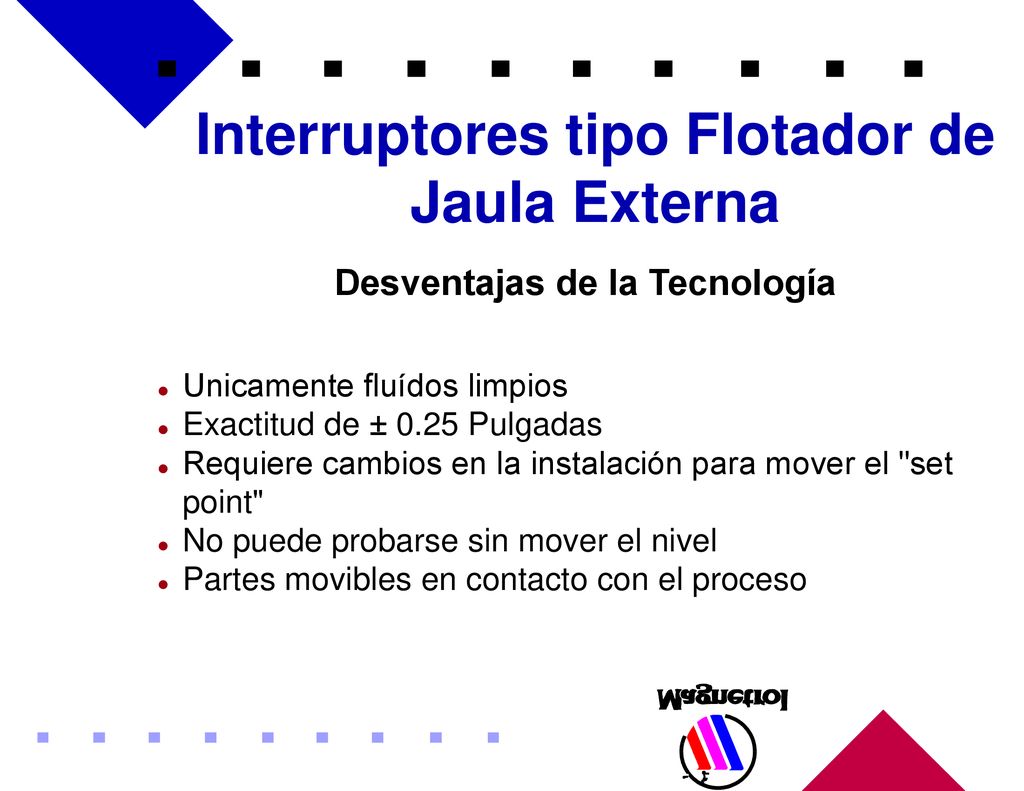

21 Interruptores tipo Flotador de Jaula Externa
Desventajas de la Tecnología Unicamente fluídos limpios Exactitud de ± 0.25 Pulgadas Requiere cambios en la instalación para mover el "set point" No puede probarse sin mover el nivel Partes movibles en contacto con el proceso

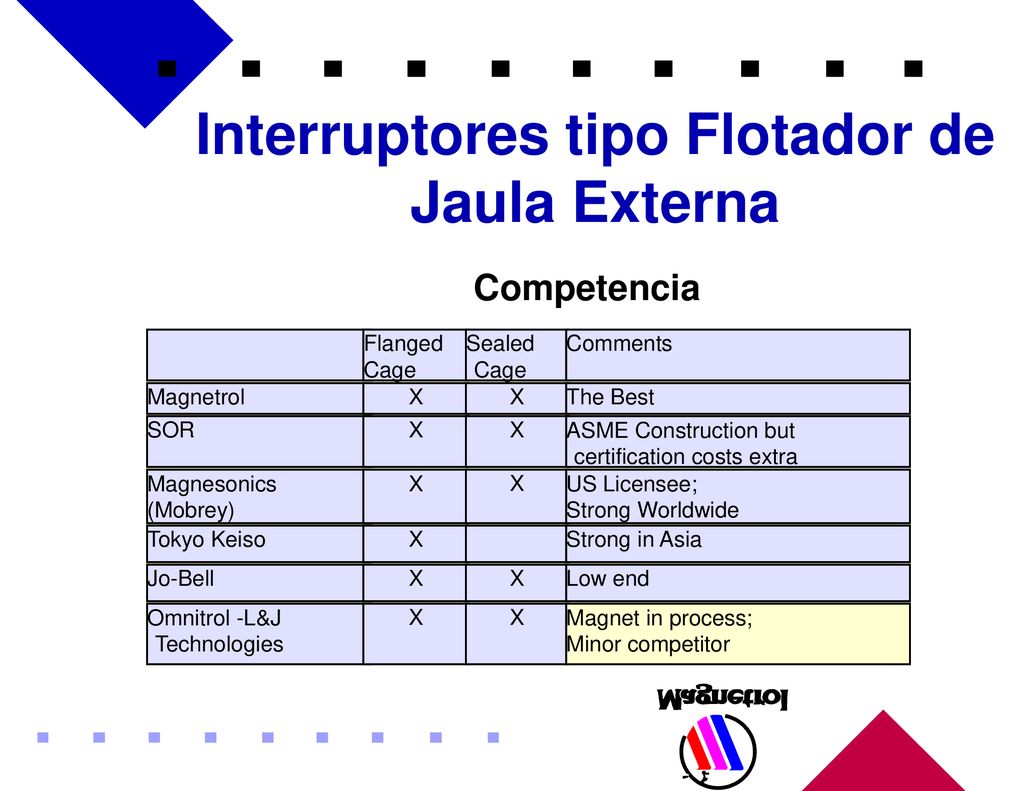

22 Interruptores tipo Flotador de Jaula Externa
Competencia Flanged Cage Sealed Cage Comments Magnetrol X X The Best SOR X X ASME Construction but certification costs extra Magnesonics (Mobrey) X X US Licensee; Strong Worldwide Tokyo Keiso X Strong in Asia Jo-Bell X X Low end Omnitrol -L&J Technologies X X Magnet in process; Minor competitor
