1 “Transporte de Líquidos, Polvos y Sólidos”
72.02/92.02 Indutrias I “Transporte de Líquidos, Polvos y Sólidos” Ing. Pablo Martínez 1

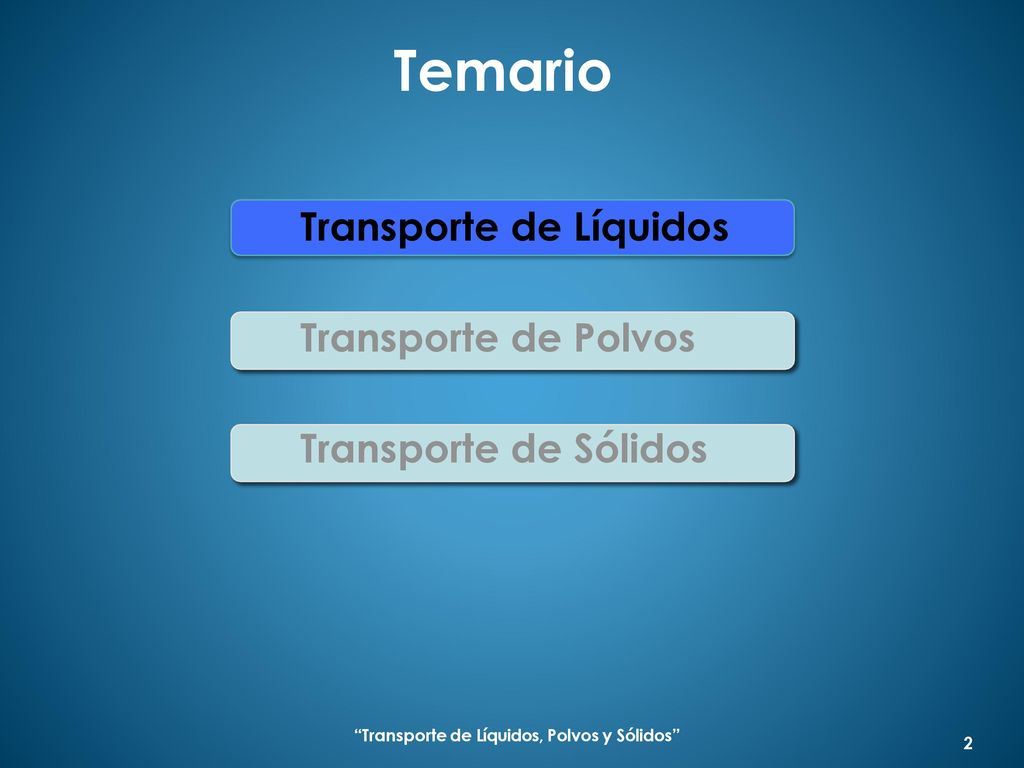

2 Temario Transporte de Líquidos Transporte de Polvos
Transporte de Sólidos “Transporte de Líquidos, Polvos y Sólidos”

3 Transporte de Líquidos
Bombas Centrífugas Alternativas Rotativas Clasificación de bombas

4 Transporte de Líquidos
Bombas centrífugas Bomba Centrífuga Normalizada Aspiración muy próxima al eje de rotación; Salida por la periferia de la carcasa. Necesitan estar “cebadas”

5 Transporte de Líquidos
Bombas centrífugas Bomba de doble aspiración Aplicaciones: Bombeo de líquidos limpios o sucios. Suministro de agua urbano, elevación de aguas negras. Bomba Multietapa Aplicaciones: En aquellos casos que se requiere alta presión.

6 Bomba monoetapa sumergible
Transporte de Líquidos Bombas centrífugas Bomba monoetapa sumergible Aplicaciones: elevación de líquidos cloacales, desagotes de sótanos. Bomba vertical Aplicaciones: Industria alimenticia, Alimentación de calderas, Servicio contra incendio, Ósmosis Inversa y casos en los que se requiera alta presión.

7 Transporte de Líquidos
Bombas centrífugas Bomba sumergible de pozo profundo Con motor sumergido Aplicaciones: extracción de aguas subterráneas, minería. Bomba sumergible de pozo profundo Con motor en la superficie Aplicaciones: impulsión de aguas naturales y limpias, para descender el nivel de aguas subterráneas.

8 Transporte de Líquidos
Bombas Alternativas Bomba Aspirante

9 Bomba Aspirante-Impelente
Transporte de Líquidos Bombas Alternativas Bomba Impelente Bomba Aspirante-Impelente

10 Bomba de engranajes externos Bomba de engranajes internos
Transporte de Líquidos Bombas Rotativas Bomba de engranajes externos Bomba de engranajes internos “Transporte de Líquidos, Polvos y Sólidos”

11 Transporte de Líquidos
Bombas Rotativas Bomba de tornillo Bomba de aspas

12 Transporte de Líquidos
Bombas Rotativas Bomba de tornillo, video

13 Temario Transporte de Líquidos Transporte de Polvos
Transporte de Sólidos “Transporte de Líquidos, Polvos y Sólidos”

14 Transporte de Polvos Ventajas Desventajas Transporte Neumático
Consumo elevado de energía. Económicamente favorable para recorridos breves. Limitación de granulometría, humedad (máximo 20 %) y tipo (riesgo de explosión) de material a transportar. Dificultad de separar el aire del material. Eliminación casi total de mecanismos. Reducción de espacio. La simplicidad de su construcción. Fácil aspiración de materiales. En el transporte se pueden realizar distintos procesos Físico-Químicos (Proc. Catalíticos, Mezclado, Secado). •

15 Transporte Neumático: Instalaciones
Transporte de Polvos Transporte Neumático: Instalaciones Por Aspiración Ventajas: Simplicidad El material no pasa por el aspirador Desventajas: Necesidad de un separador para eliminar el aire del material. Limitación de potencia (baja depresión). Por Presión Ventajas: Simplicidad de descarga. Aumento de la presión a voluntad. Desventajas: Ingreso complicado del material al circuito. Posibilidad de condensación de agua.

16 Transporte Neumático: Instalaciones
Transporte de Polvos Transporte Neumático: Instalaciones El material pasa a través del ventilador El material no pasa a través de la bomba Ventajas: Permite la utilización de bombas potentes. Desventajas: Complica la instalación. Ventajas: Absorber y descargar en mas de un punto Desventajas: El material pasa a través del ventilador. Presiones y depresiones modestas.

17 Elementos y Procesos del Transporte de Polvos a Presión
Fluidización del material en su lugar de almacenamiento. Bombas o transportadores. Filtros separadores. Compresores para la generación de aire a presión.

18 Fluidización del material
Transporte de Polvos Fluidización del material Velocidad Crítica V < Vc : V = Vc : V > Vc : • V >>> Vc :

19 Transporte de Polvos Fluidización: Aplicación práctica
Proceso de fabricación de cemento Mezclado de diferentes componentes pulverulentos para producir una masa homogénea (“harina cruda”). Silo Cónico (Diámetro: ̴ 10m ; Altura:̴ 25m)

20 Bombas de Polvo fluidizado
Transporte de Polvos Bombas de Polvo fluidizado Bomba de polvo (baja presión) (Diámetro: ~2m; Altura: ~3m) Bomba Fuller – Kinyon (alta presión) (Presión: ~2,5atm) “Transporte de Líquidos, Polvos y Sólidos”

21 Transporte de Polvos Fluidización, video

22 Temario Transporte de Líquidos Transporte de Polvos
Transporte de Sólidos “Transporte de Líquidos, Polvos y Sólidos”

23 Selección de equipos: Aspectos a considerar
Transporte de Sólidos Selección de equipos: Aspectos a considerar Aspecto técnico Naturaleza del material a transportar (tamaño, peso específico, abrasividad, etc.). Distancia y dirección (vertical, horizontal, oblicua). Lugar (abierto o cerrado). Seguridad de operarios. Forma y lugar de carga y descarga. Aspecto económico Amortización del equipo. Consumo energético. Gastos de alistamiento y mantenimiento del equipo. Gastos de operación del equipo.

24 Máquinas motrices portátiles
Transporte de Sólidos Máquinas motrices portátiles

25 Instalaciones fijas: Transporte por gravedad
Transporte de Sólidos Instalaciones fijas: Transporte por gravedad

26 Transportador mecánico: Tornillo
Transporte de Sólidos Transportador mecánico: Tornillo Materiales abrasivos y no abrasivos Transporte horizontal y oblicuo con pendiente que no supere los 30° Longitud máxima: 30 m. Diámetro máximo: 0,60 m. Puede transportar cereales, carbón, arena, piedra, clinker de cemento.

27 Transportador mecánico: Tornillo-video
Transporte de Sólidos Transportador mecánico: Tornillo-video

28 Transportador mecánico: Paletas
Transporte de Sólidos Transportador mecánico: Paletas Paleta ocupa toda la sección. Materiales no abrasivos Transporte horizontal y oblicuo con pendiente que no supere los 30° Velocidad: ̴30 m/min. Principal aplicación: cereales.

29 Transportador mecánico: Redler
Transporte de Sólidos Transportador mecánico: Redler Paleta NO ocupa toda la sección. Materiales abrasivos, secos. Transporte horizontal, vertical, y en cualquier ángulo. Puede transportar cemento, harina, arena, clinker, carbón.

30 Transportador mecánico: Redler, video
Transporte de Sólidos Transportador mecánico: Redler, video “Transporte de Líquidos, Polvos y Sólidos”

31 Transportador mecánico: Cinta
Transporte de Sólidos Transportador mecánico: Cinta Cinta sin fin con dos poleas. Cintas de tela, cuero, goma, sintético y metal. Transporte horizontal y oblicuo con pendiente que no supere los 25° Velocidad: 30 a 120 m/min. La capacidad de la cinta es función del ancho y velocidad de la cinta, la inclinación del transporte y las características del material.

32 Transportador mecánico: Cangilones
Transporte de Sólidos Transportador mecánico: Cangilones Transporte vertical y oblicuo con pendiente que mayor a 45° Principal aplicación: granos, carbón, cenizas, cemento, minerales y rocas en trozos. Tres formas de descarga: Centrífuga Continua Por gravedad

33 Transportador mecánico: Cangilones, video
Transporte de Sólidos Transportador mecánico: Cangilones, video Transporte de Sólidos

34 Muchas Gracias por la atención!
