Thermatel Tecnología por dispersión térmica

Presentación del tema: "Thermatel Tecnología por dispersión térmica"— Transcripción de la presentación:

1 Thermatel Tecnología por dispersión térmica
Detección de caudal y nivel Un interruptor para Nivel y caudal Líquidos y gases

2 Depende de las condiciones del proceso.
Thermatel Estático T 20º C * Caudal T 15º C * La RTD calentada es enfriada por el caudal. T disminuye por el aumento del caudal. Depende de las condiciones del proceso.

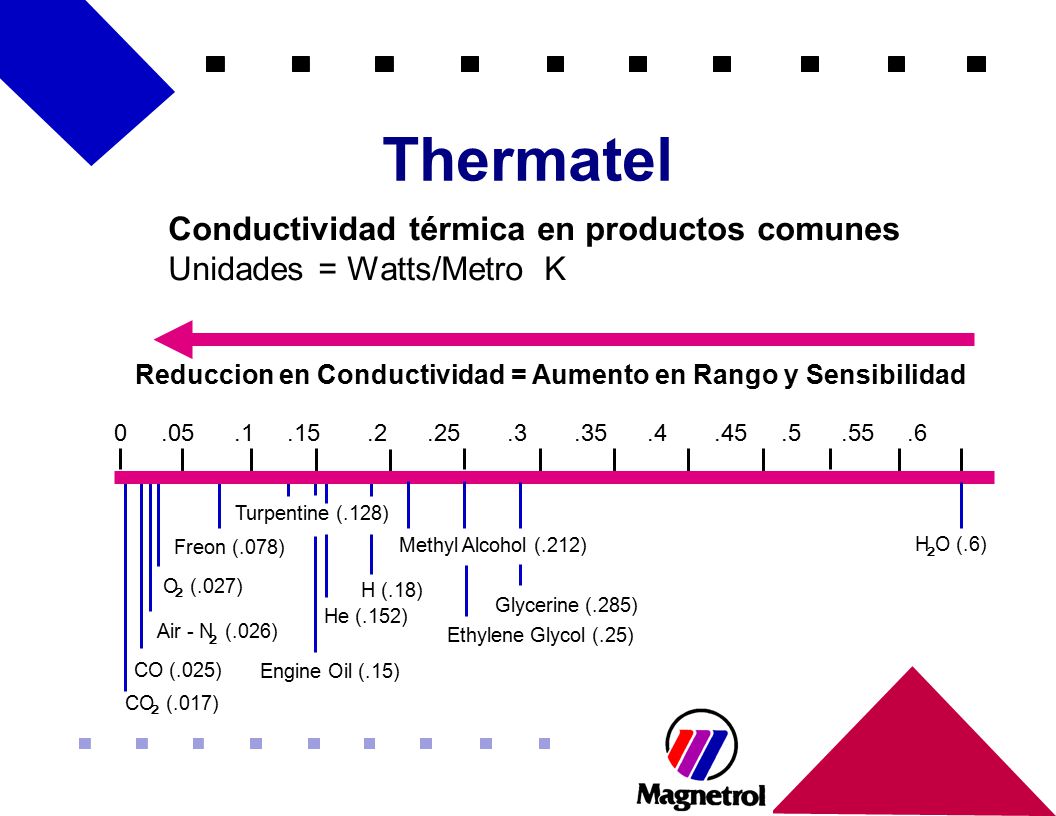

3 Thermatel Conductividad térmica en productos comunes Unidades = Watts/Metro K Reduccion en Conductividad = Aumento en Rango y Sensibilidad CO (.017) CO (.025) O (.027) Air - N (.026) Freon (.078) Turpentine (.128) Engine Oil (.15) He (.152) H (.18) Methyl Alcohol (.212) Ethylene Glycol (.25) Glycerine (.285) H O (.6) This shows the difference in thermal conductivity of various fluids. Water has a very high thermal conductivity compared to other organic fluids thus demonstrating its use for interface application.

4 Thermatel Cambios de Velocidad Gas o Líquido Caudal

5 Thermatel Cambio de líquido - Nivel Alto - Nivel Bajo - Interface
Alarma Alto Nivel Alarma Bajo Nivel Interfase Aceite Agua Thermatel Cambio de líquido - Nivel Alto - Nivel Bajo - Interface - aceite/agua - líquido/sólidos - aire/espuma - espuma/líquido

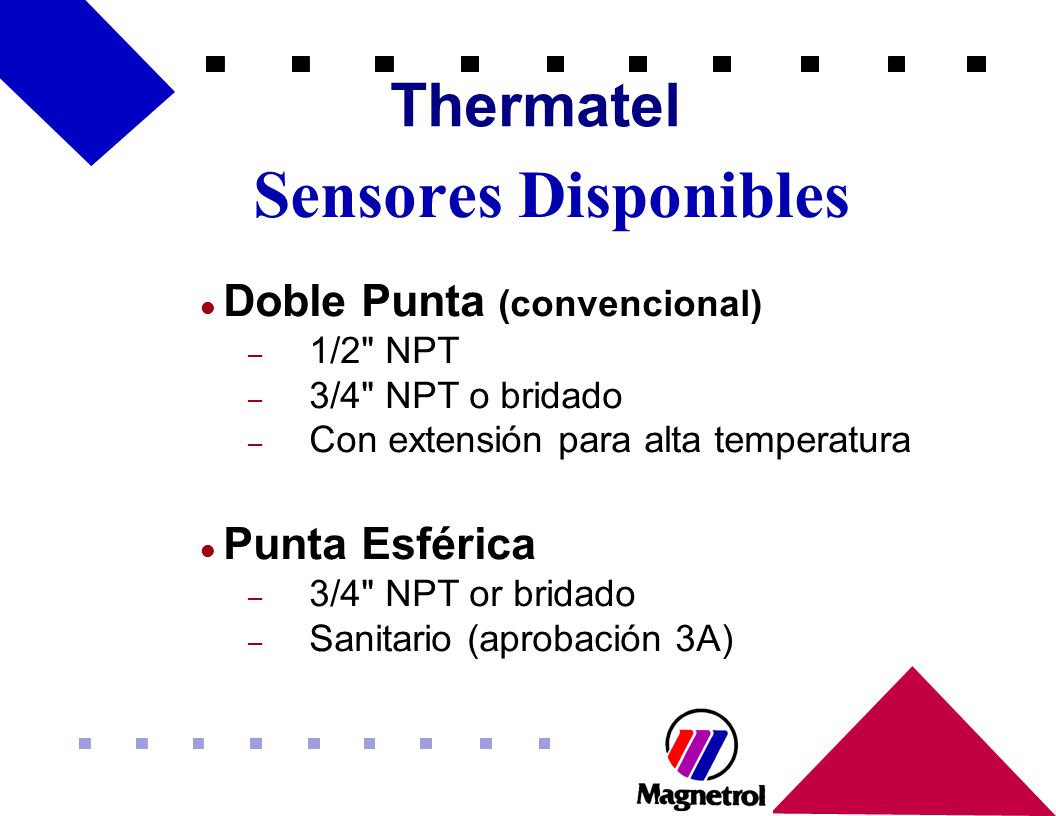

6 Sensores Disponibles Thermatel Doble Punta (convencional)
1/2" NPT 3/4" NPT o bridado Con extensión para alta temperatura Punta Esférica 3/4" NPT or bridado Sanitario (aprobación 3A)

7 Dos Diseños Thermatel Aislante RTDs Convencional Punta Esférica
Twin tip sensor. RTDs mounted in each tip. Spherical tip (unique to Thermatel) sensors bonded direct to the wall of the tip on opposite sides. The tip is insulated. RTDs Convencional Punta Esférica

8 Sensor de Punta Esférica
Thermatel Sensor de Punta Esférica Provee: Diseño robusto sin puntas que doblar o romper. No hay puntas en los cuales se acumule basura o se forme un puente entre ellos Mejor reacción a reducciones en flujo Diseño único y exclusivo de Magnetrol Desventajas: Disponible solamente en AI 316L Presión máxima 600 PSIG Mayor restricción a flujo en líneas pequeñas

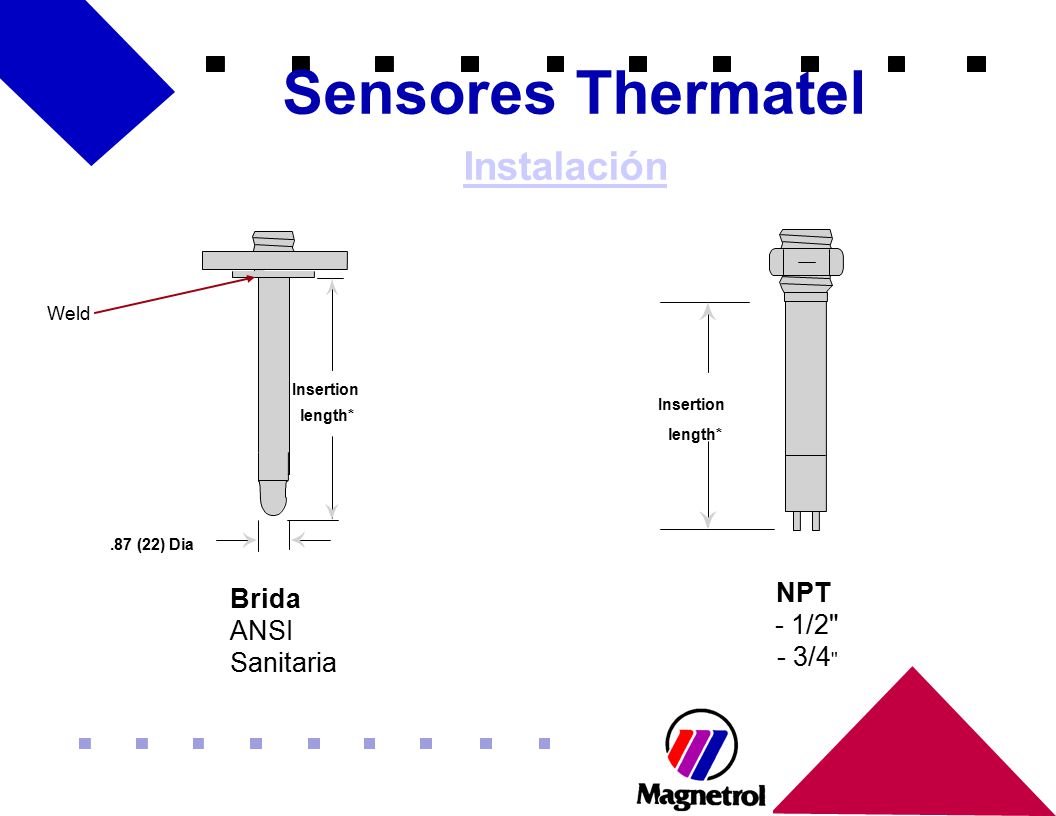

9 Sensores Thermatel Instalación
Insertion length* .87 (22) Dia Weld Insertion length* discuss weld on flanges as compared to thread on flange. NPT available in both 3/4" and 1/2" NPT connections NPT - 1/2" - 3/4" Brida ANSI Sanitaria

10 Sensor con Conexión de 1/2" NPT
Thermatel “Low-Flow” Sensor con Conexión de 1/2" NPT Adecuado para flujos menores Cabe directamente en una “T” de 1/2” de Diam. utilizando sensor de 1” de longitud Diseño de doble punta, construcción solo en acero inoxidable 316 1/2" NPT probe developed to accommodate lower flow rates for pump seals, lubricating oil, and other similar applications.

11 Thermatel Adaptador para Flujos Muy Bajos Flujos sumamente bajos
1/2" NPT - 1 GPH a 30 GPH 1/4" NPT GPH a 10 GPH The sensors are mounted directly inside the low flow body. This design is available with 1/2" NPT and 1/4" NPT connections. The 1/2" NPT will handle flow rates from 1 to 30 GPH while the 1/4" NPT will handle flow rates from 0.08 to 10 GPH. This is equivalent to detecting flow rates as low as 8 quarts per day. This unit will also handle pulsating flow rates. Aplicaciones: Flujo de aditivos Bombas de manejo/inyección de químicas

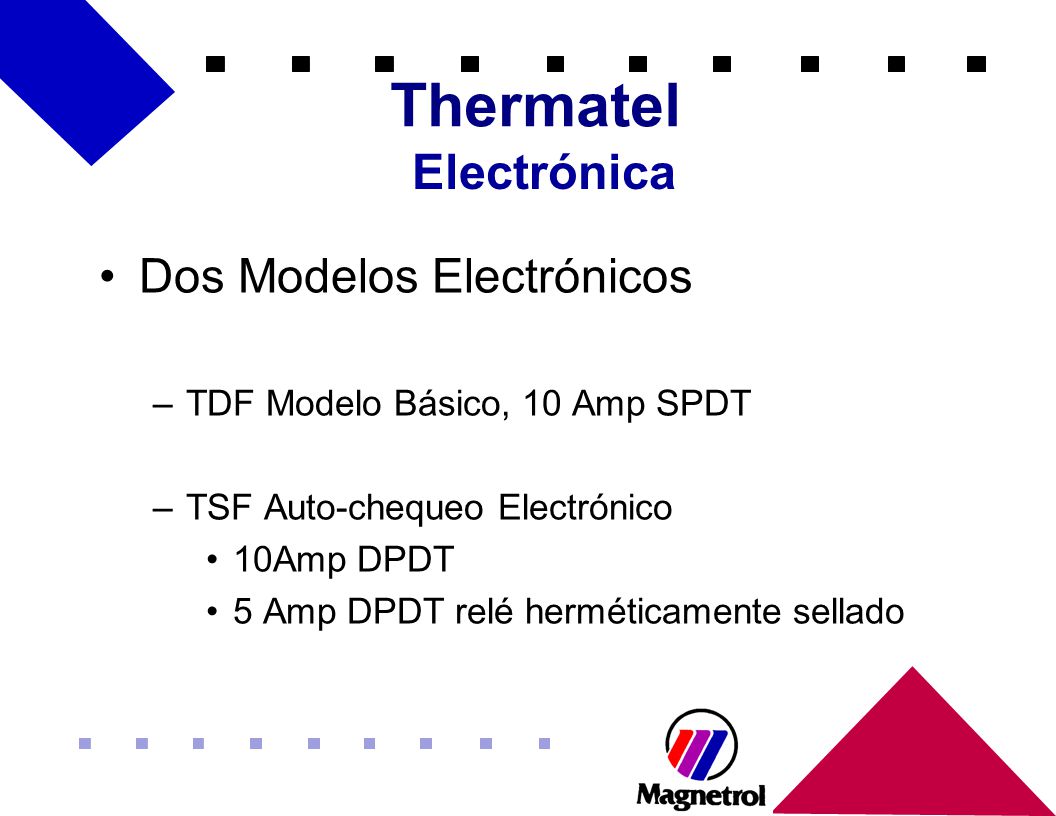

12 Thermatel Electrónica Dos Modelos Electrónicos
TDF Modelo Básico, 10 Amp SPDT TSF Auto-chequeo Electrónico 10Amp DPDT 5 Amp DPDT relé herméticamente sellado Shows velocity profile in pipe, velocity is zero right at the wall and is approximately 1.2 times the average velocity in the center of the pipe. The average velocity is approximately 1/8 to 1/10 the diameter. Therefore suggest that the sensor be at least 1/10 diameter of the pipe.

13 Thermatel Características
No hay partes en movimiento Fácil de instalar Excelente detección de caudal Util a través de un amplio rango ( m/s - agua) Un interruptor para todas las aplicaciones No es afectado por cambios en viscosidad, conductividad, o presión. Tolerante a capas o adherimiento de producto. Histérisis

14 Thermatel Modelos Diagnóstico Sensores Dos puntas Punta esférica
Punta y montaje sanitaria Diagnóstico Auto-prueba - sistema completo Prueba manual - solo el sensor

15 Aplicaciones para Thermatel
Mantener un flujo mínimo Detectar presencia o ausencia de flujo Detección de nivel o interface entre dos liquidos

16 Velocidad Mínima de Caudal
Thermatel Velocidad Mínima de Caudal Protección de bomba Caudal a pistola atomizadora Caudal en intercambiador de calor Aire refrigerante Sistema central de lubricación Sellos de equipos rotatatorios Analizador de muestras en linea Caudal en tubos de escape

17 Thermatel Protección de Bomba Pump Protection.
Pumps do not like to run dry. Centrifugal pumps can cavitate, Other pumps can also be damaged. Thermatel detects motion and thus can detect either loss of flow or dead headed lines Thermatel can be installed on either the suction or discharge side of the pump

18 Detección de Ausencia de Flujo
Thermatel Detección de Ausencia de Flujo Proteccion de Bomba Bombas tipo "Mag drive" Bombas tipo "Progressive cavity" Bombas de desplazamiento positivo These pumps will be damaged if run dry Mag drive pumps rely on internal circulation of fluid for cooling and will be damaged if run dry for 30 seconds. Cost of new magnets is $2K Progressive cavity pumps are rubber lined and will be damaged. Similar problems with PD pumps and gear drive pumps

19 Thermatel Bomba tipo "Progressive Cavity" Rotor Rubber Lining

20 Detección de Presencia de Flujo
Thermatel Detección de Presencia de Flujo Discos de ruptura/válvulas de alivio Linea a quemador Clean in Place (CIP) Steam in Place (SIP) Duchas de seguridad/estaciones lava ojos Relief valves... low flow sensitivity will detect leakage across seat that does not completely close. When used individual flare headers, Thermatel can detect which unit is releasing to the flare and detect if relief valve is leaking. Safety showers. Mechanical switches frequently used to detect flow. However, water is stagnate, grime and slime can build up which can prevent mechanical switch from working.

21 Thermatel vs Presostatos
Switches de presion son utilizados para detectar flujo. Limitaciones de switches de presion incluyen: confiabilidad Puede existir aumento en presion sin flujo Sensibilidad en flujos bajos es pobre Thermatel detects flow movement. Flow can stop due to either loss of feed, or dead headed line. Thermatel will detect both conditions. A pressure switch will not Thermatel provee: Detección de movimiento, y no presión Excelente sensibilidad en flujos bajos Operación repetible y confiable

22 Detección de Nivel Thermatel Viscosidades altas Interface
Aplicaciones sanitarias Altas temperaturas No es afectado por dieléctrico Tolerante a recubrimiento Espuma Fluidos con aireación Altas presiones Pulpa de papel
