MEDICIÓN DE NIVEL.

Presentación del tema: "MEDICIÓN DE NIVEL."— Transcripción de la presentación:

1 MEDICIÓN DE NIVEL

2 MEDICIÓN LÍMITE

3 MEDICIÓN CONTINUA 0.0 70.0 65.0 75.0 55.0 60.0 80.0 100.0 95.0 90.0 85.0 50.0 40.0 10.0 5.0 0.0 0.0 15.0 20.0 35.0 30.0 25.0 45.0

4 MEDICIÓN DE NIVEL EN LÍQUIDOS

5 MEDICIÓN DE NIVEL EN SÓLIDOS

6 VIBRACIÓN

7 VIBRACIÓN Ventajas: Limitaciones:
No tiene partes en movimiento. Aplicable a líquidos y sólidos. Insensible al empastamiento (build up). Independiente a la posición de montaje. Puede ser usado en productos de alta viscosidad. Limitaciones: Para aplicaciones límite bajo en sólidos debe protegerse de la caída directa de material. No recomendado para sólidos con tamaño de partícula mayor a 10 mm.

8 FLOTADOR + CINTA

9 FLOTADOR MAGNÉTICO

10 FLOTADOR Ventajas: Limitaciones: Bajo costo. Operación simple.
Gran variedad de formas y tamaños Limitaciones: Medición en contacto con el medio. Susceptible a la corrosión y a fallas por acumulación de sólidos Temperatura y presión limitada.

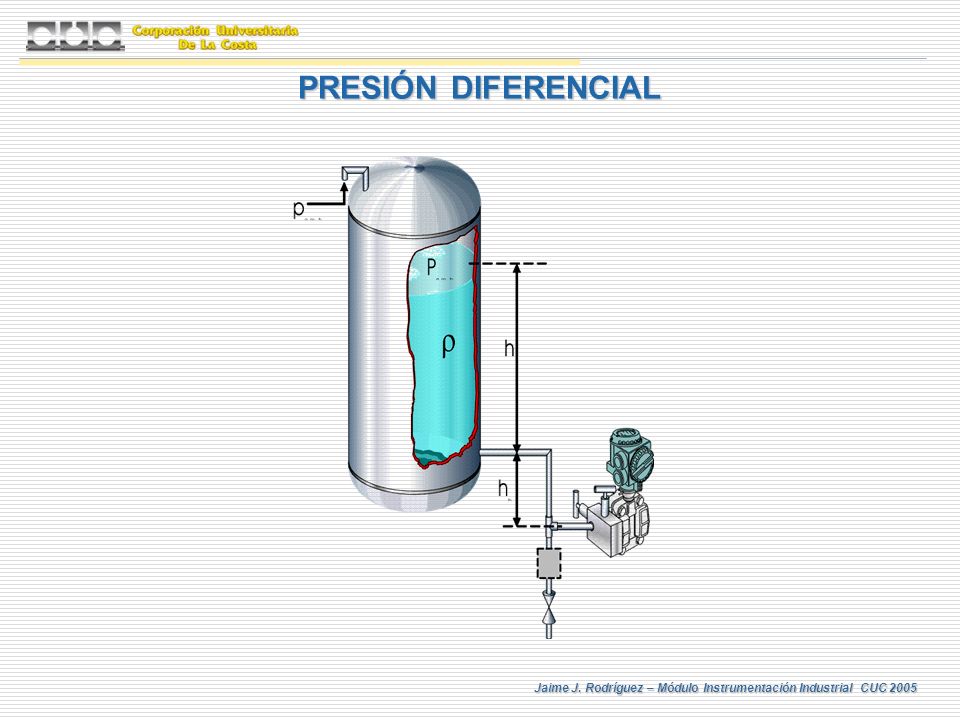

11 PRESIÓN DIFERENCIAL

12 PRESIÓN DIFERENCIAL

13 PRESIÓN DIFERENCIAL Ventajas: Limitaciones:
Medición de nivel en tanques presurizados o al vacío. Buena exactitud. No susceptibles a cambios en la conductividad o composición del producto. Puede usarse en líquidos corrosivos mediante el uso de diafragmas. Limitaciones: No aplicable en medición donde se produzcan cambios en la densidad. La error en la medición puede incrementarse en tanques con presiones estáticas demasiado altas.

14 PRESIÓN HIDROSTÁTICA Ventajas: Bajo Limitaciones: Susceptible.

15 PRESIÓN HIDROSTÁTICA

16 PRESIÓN HIDROSTÁTICA Ventajas: Limitaciones: Costos.
Medidor de presión adaptado especialmente para aplicaciones de nivel. Ideal para aplicaciones sanitarias, puede limpiarse con CIP. Puede seleccionarse diafragmas de metales como Hastelloy C, acero inox.,etc para aplicaciones con fluidos corrosivos. Limitaciones: Costos. Requiere dos sensores para tanques presurizados o al vacío. La exactitud puede afectarse por los cambios de densidad.

17 HIDROSTATIC TANK GAUGING

18 HIDROSTATIC TANK GAUGING
Ventajas: Medición de volumen, nivel, densidad y temperatura. Ideal para aplicaciones de control de inventario, transferencia de custodia, control de pérdidas en líneas de transporte de combustible, entre otras. Alta exactitud. Limitaciones: Alto costo.

19 DESPLAZADOR

20 DESPLAZADOR Ventajas: Limitaciones: Rango limitado.
Insensible a la presión. Principio de medición simple. Buena exactitud. Limitaciones: Rango limitado. No se puede cambiar el cero y la escala. Presenta errores en líquidos con turbulencia. Requiere mantenimiento frecuente.

21 CAPACITIVO

22 CAPACITIVO

23 CAPACITIVO Ventajas: Limitaciones:
Medición en tanques con altas temperaturas (400 °C) y Presiones ( 500 Bar). Puede ser usado en aplicaciones límite y continuos. No tiene partes en movimiento. Puede emplearse en ambientes muy agresivos. Medición de interfaces de líquidos. Limitaciones: Debe usarse versiones especiales en materiales con adherencia (build up). En líquidos con baja constante dieléctrica debe usarse tubos de tierra.

24 CONDUCTIVO

25 CONDUCTIVO Ventajas: Limitaciones:
Medición simple. Bajo costo. Puede usarse en tanques profundos. Conmutación exacta (mm) Limitaciones: Puede producir falsas señales por gradas o adherencia de sólidos Sólo puede ser usada en líquidos conductivos y homogéneos.

26 CINTA RESISTIVA

27 CINTA RESISTIVA Ventajas: Limitaciones: Costoso. Medición simple.
No tiene partes en movimiento. Alta confiabilidad. Bajo mantenimiento. Limitaciones: Costoso. Montaje complejo.

28 SERVO GAUGE

29 SERVO GAUGE Ventajas: Limitaciones: Costoso.
Buena exactitud: +/- o.9 mm. Medición de nivel e interfase. Limitaciones: Costoso. Requiere mantenimiento frecuente.

30 MAGNETORESTRICTIVO

31 MAGNETORESTRICTIVO Ventajas: Limitaciones: Costoso.
Buena exactitud: +/- o.9 mm. Medición de nivel e interfase. Limitaciones: Costoso. Requiere mantenimiento frecuente.

32 MICROONDAS 00.26 00.24 00.20 00.28 00.22 00.30 00.38 00.40 00.36 00.34 00.32 00.16 00.18 00.02 00.14 --.-- 00.33 00.04 00.00 00.06 00.12 00.10 00.08 00.40 recepción transmisión d = c 2 d= Distancia sensor – producto c= constante de la velocidad de la luz t = Tiempo de ida y vuelta

33 MICROONDAS

34 MICROONDAS Ventajas: Limitaciones: Costo elevado.
Medición en altas presiones (64 Bar) y altas temperaturas (250°C). Medición en tanques con gases, espuma, productos agresivos y cambios en la composición de la atmósfera interna, Limitaciones: Costo elevado. Limitado en líquidos con constante dieléctrica menores a 3. Limitada su aplicación en sólidos.

35 ULTRASONIDO

36 ULTRASONIDO

37 ULTRASONIDO

38 ULTRASONIDO Ventajas: Limitaciones: Medición sin contacto.
Medición de nivel en líquidos, sólidos y flujo en canal abierto. Fácil montaje y puesta en servicio. Medición en silos hasta 45 metros. Limitaciones: No apto para líquidos con espuma. Limitado para aplicaciones de altas temperaturas y presiones. No debe usarse en líquidos volátiles. Debe tenerse especial cuidado en la selección en sólidos finos por la alta atenuación de la señal.

39 LÁSER

40 LÁSER Ventajas: Limitaciones:
Medición simple y sin contacto. Puede realizarse la medición externa al tanque a través de una ventana. Puede medir nivel en tanques presurizados, al vacío y con altas temperaturas. Limitaciones: Limitado su uso a líquidos con buena reflexión ( no aplicable en líquidos translucidos o negros). Costoso. Técnica no muy difundida..

41 RADIACIÓN

42 RADIACIÓN Ventajas: Limitaciones: Medición externa del tanque o silo.
El producto no se activa por la radiación gamma. Ultima solución donde ningunos de los demás métodos puede operar satisfactoriamente. Limitaciones: Requiere cumplir reglamentaciones para transporte y seguridad personal. Barreras sicológicas. Alto costo. Requiere recalibración por pérdida de la actividad de la fuente radioactiva.

43 BYPASS Ventajas: Limitaciones: Costoso. Medición externa.
Indicación, salida análoga y salidas por relé. Limitaciones: Costoso. El flotador requiere mantenimiento.

44 BYPASS

45 MICROONDAS LÍMITE Ventajas: Limitaciones:
Medición sin contacto y externa al medio. Medición límite en sólidos de tamaño de grano mayores a 10mm. No es alterada la medición por la suciedad, el vapor o el polvo. Limitaciones: Costoso.

46 MICROIMPULSOS

47 MICROIMPULSOS Ventajas: Limitaciones: Medición simple. Muy exacto.
Puede medir en líquidos con constante dieléctrica baja. Medición continua en sólidos. Limitaciones: Costoso. Montaje complejo.

48 PESO MÓVIL

49 PESO MÓVIL Ventajas: Limitaciones: Requiere mantenimiento constante.
Diseño simple. Puede ser aplicado en sólidos de finos, granos y líquidos. Medición hasta 70 metros. Buena exactitud, +/- 1 cm. Limitaciones: Requiere mantenimiento constante. De mantenerse arriba durante el llenado. Presión máxima de trabajo 1,5 Bar.

50 PESAJE

51 PESAJE Ventajas: Limitaciones: Medición directa de masa.
Independiente de las propiedades del producto. No es afectada por el ángulo de reposo. La mejor exactitud, mejor de 0,1 % de la masa. Limitaciones: Costo elevado. Montaje complejo. Sólo es posible si se planifica durante el diseño del proyecto.

52 BURBUJEO

53 BURBUJEO Ventajas: Limitaciones:
Medición sin contacto con el proceso especial para líquidos corrosivos. Método de medición simple y de bajo costo. Limitaciones: Consumo continuo de aire. Los cambios de presión pueden afectar la precisión. Requiere mantenimiento constante.

54 PALETAS ROTATIVAS

55 PALETAS ROTATIVAS Ventajas: Limitaciones:
Bajo costo.. Medición simple. Puede ser usado en zonas con riesgo de explosión.. Limitaciones: Debe protegerse de la descarga directa de material. Limitada presión y temperatura.
