LA FUENTE DE ALIMENTACIÓN DE LA PC

Presentación del tema: "LA FUENTE DE ALIMENTACIÓN DE LA PC"— Transcripción de la presentación:

1 LA FUENTE DE ALIMENTACIÓN DE LA PC
ANTONIO IBARLUCEA MAYO DE 2008

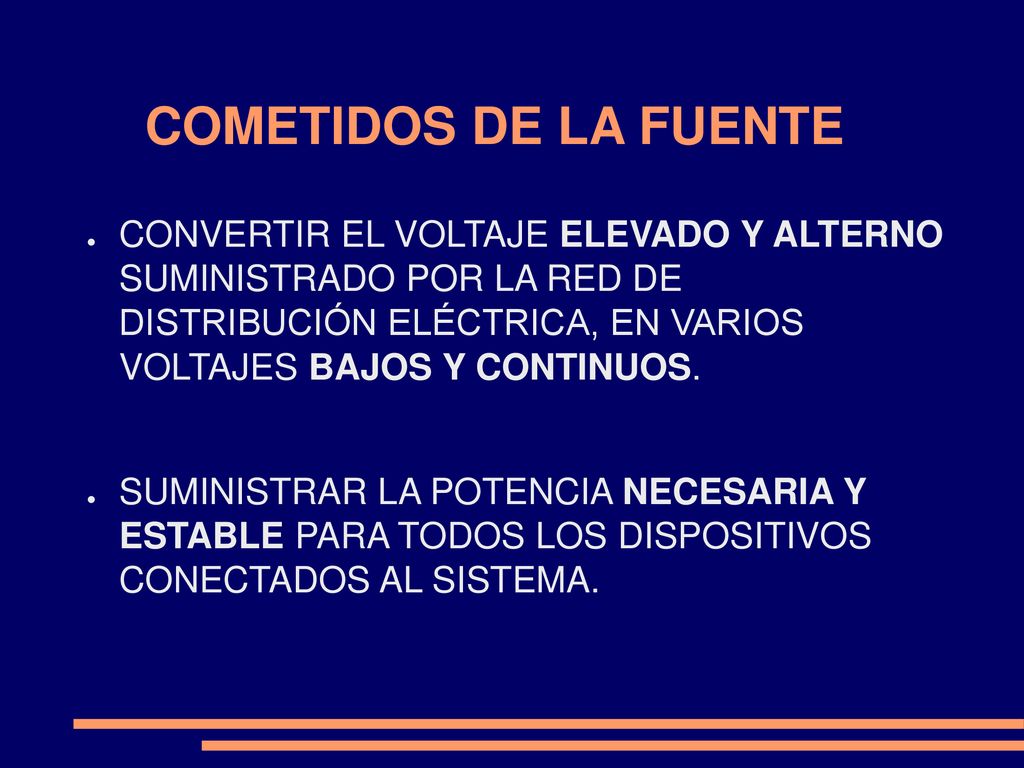

2 COMETIDOS DE LA FUENTE CONVERTIR EL VOLTAJE ELEVADO Y ALTERNO SUMINISTRADO POR LA RED DE DISTRIBUCIÓN ELÉCTRICA, EN VARIOS VOLTAJES BAJOS Y CONTINUOS. SUMINISTRAR LA POTENCIA NECESARIA Y ESTABLE PARA TODOS LOS DISPOSITIVOS CONECTADOS AL SISTEMA.

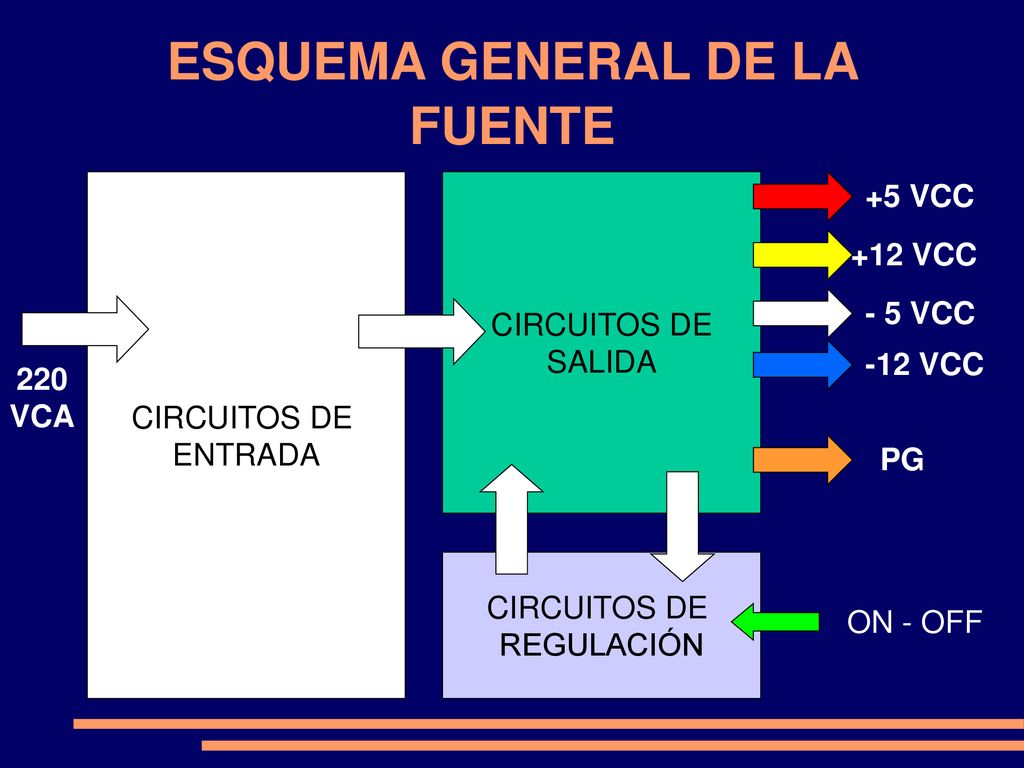

3 ESQUEMA GENERAL DE LA FUENTE
CIRCUITOS DE ENTRADA 220 VCA CIRCUITOS DE SALIDA +5 VCC +12 VCC - 5 VCC -12 VCC PG CIRCUITOS DE REGULACIÓN ON - OFF

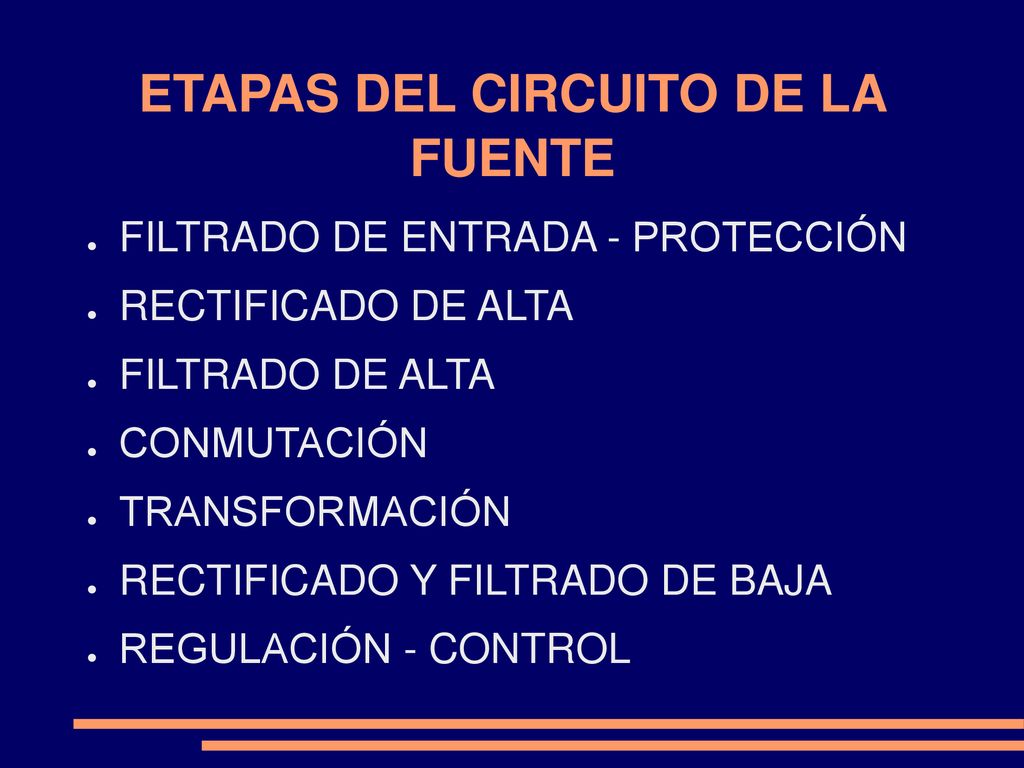

4 ETAPAS DEL CIRCUITO DE LA FUENTE
FILTRADO DE ENTRADA - PROTECCIÓN RECTIFICADO DE ALTA FILTRADO DE ALTA CONMUTACIÓN TRANSFORMACIÓN RECTIFICADO Y FILTRADO DE BAJA REGULACIÓN - CONTROL

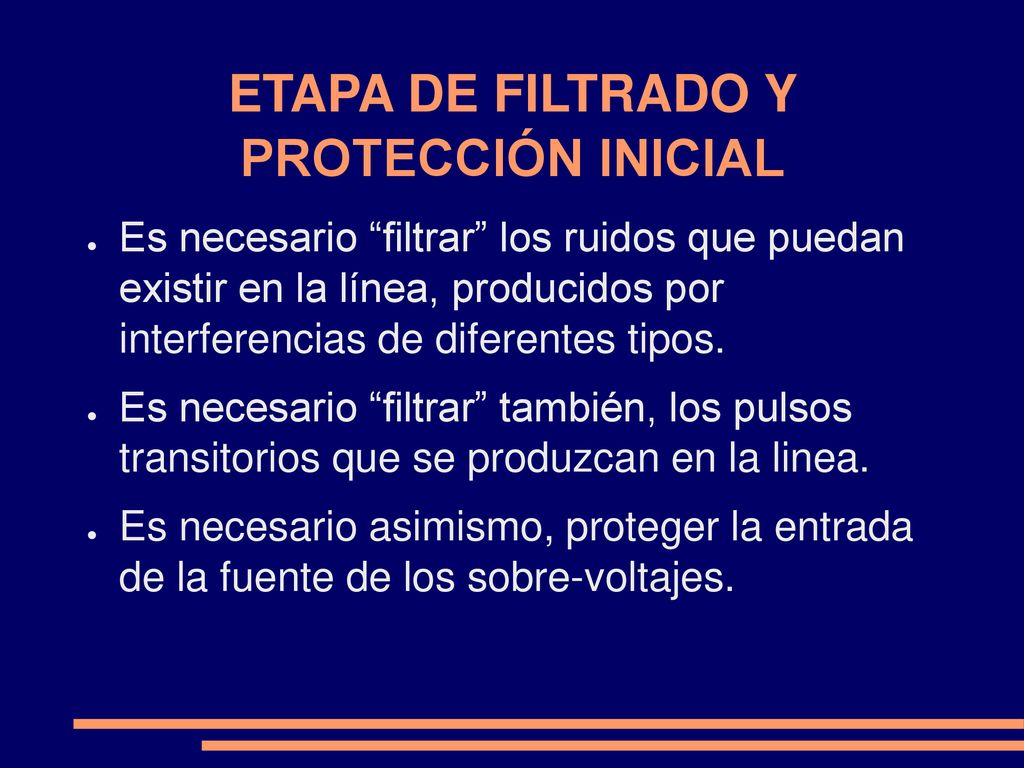

5 ETAPA DE FILTRADO Y PROTECCIÓN INICIAL
Es necesario “filtrar” los ruidos que puedan existir en la línea, producidos por interferencias de diferentes tipos. Es necesario “filtrar” también, los pulsos transitorios que se produzcan en la linea. Es necesario asimismo, proteger la entrada de la fuente de los sobre-voltajes.

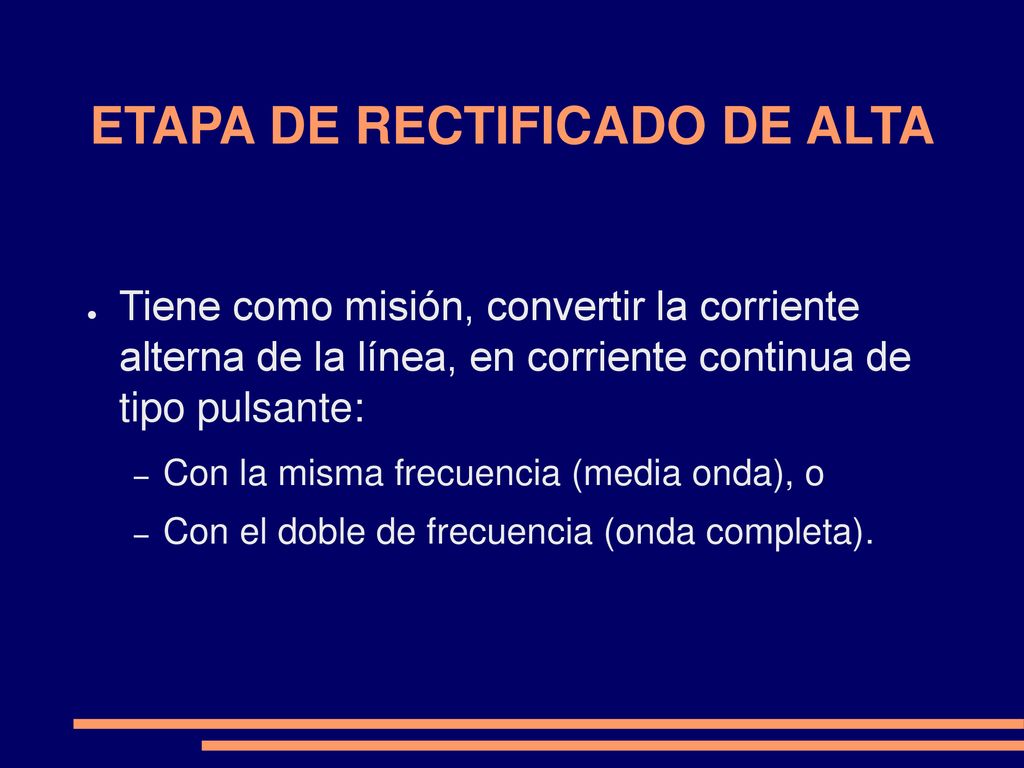

6 ETAPA DE RECTIFICADO DE ALTA
Tiene como misión, convertir la corriente alterna de la línea, en corriente continua de tipo pulsante: Con la misma frecuencia (media onda), o Con el doble de frecuencia (onda completa).

7 ETAPA DE FILTRADO DE ALTA
La misión del circuito de filtrado de alta consiste en eliminar el efecto pulsante o “de saltos” producto de la rectificación de la corriente, de modo de asimilarla lo más posible a la forma de una corriente continua y constante

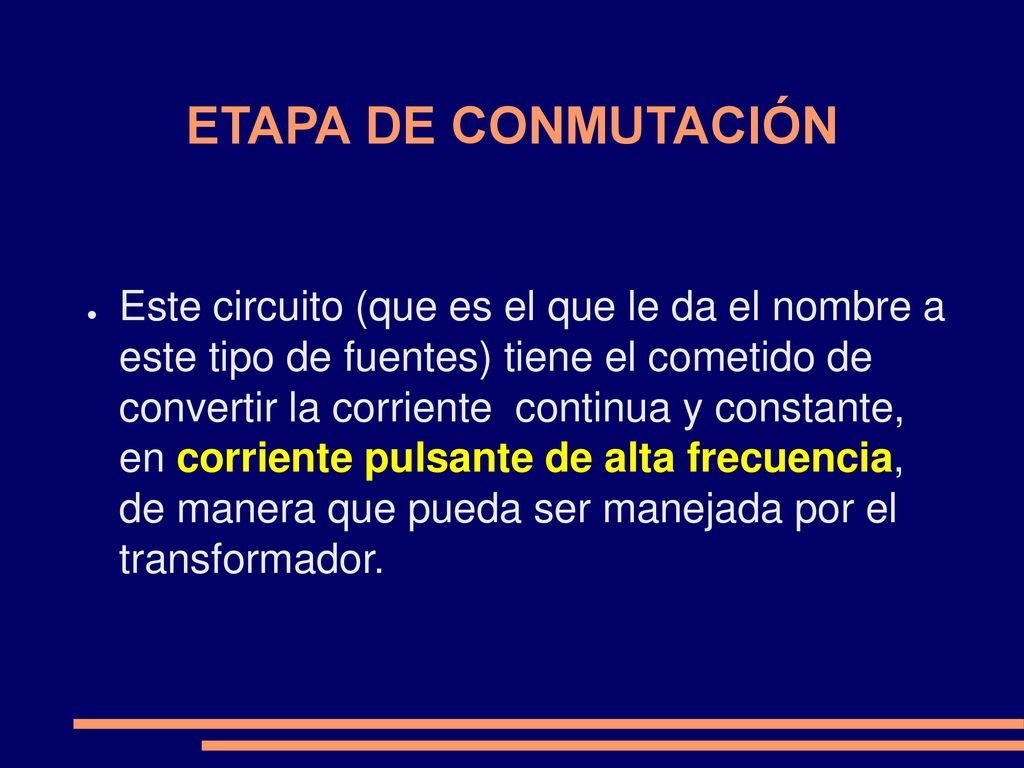

8 ETAPA DE CONMUTACIÓN Este circuito (que es el que le da el nombre a este tipo de fuentes) tiene el cometido de convertir la corriente continua y constante, en corriente pulsante de alta frecuencia, de manera que pueda ser manejada por el transformador.

9 ETAPA DE TRANSFORMACIÓN
El transformador modifica los valores de voltaje de la corriente de entrada, en este caso reduciéndolos (transformador reductor), para obtener corriente pulsante con valores de voltaje reducidos (5 y 12 V).

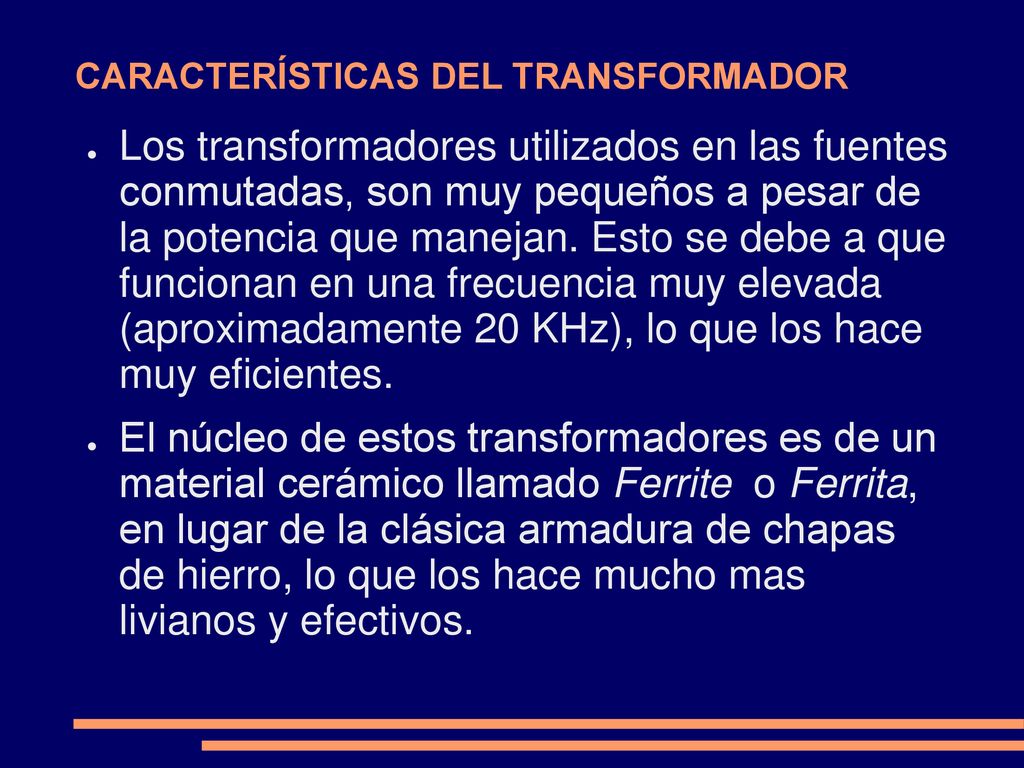

10 CARACTERÍSTICAS DEL TRANSFORMADOR
Los transformadores utilizados en las fuentes conmutadas, son muy pequeños a pesar de la potencia que manejan. Esto se debe a que funcionan en una frecuencia muy elevada (aproximadamente 20 KHz), lo que los hace muy eficientes. El núcleo de estos transformadores es de un material cerámico llamado Ferrite o Ferrita, en lugar de la clásica armadura de chapas de hierro, lo que los hace mucho mas livianos y efectivos.

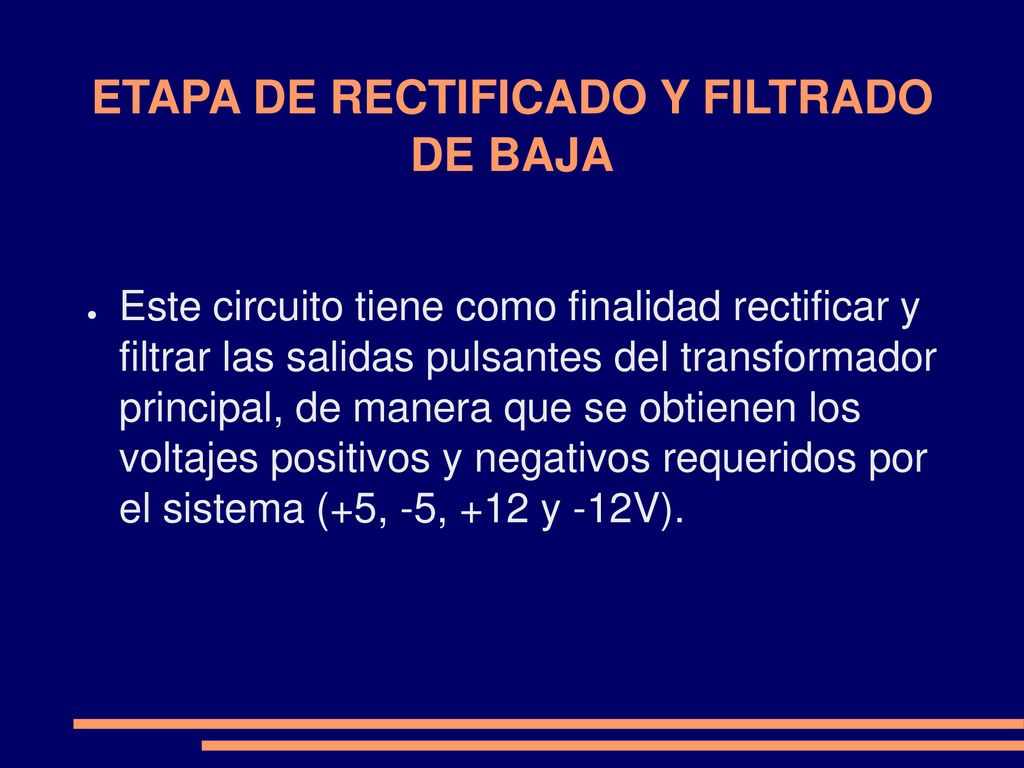

11 ETAPA DE RECTIFICADO Y FILTRADO DE BAJA
Este circuito tiene como finalidad rectificar y filtrar las salidas pulsantes del transformador principal, de manera que se obtienen los voltajes positivos y negativos requeridos por el sistema (+5, -5, +12 y -12V).

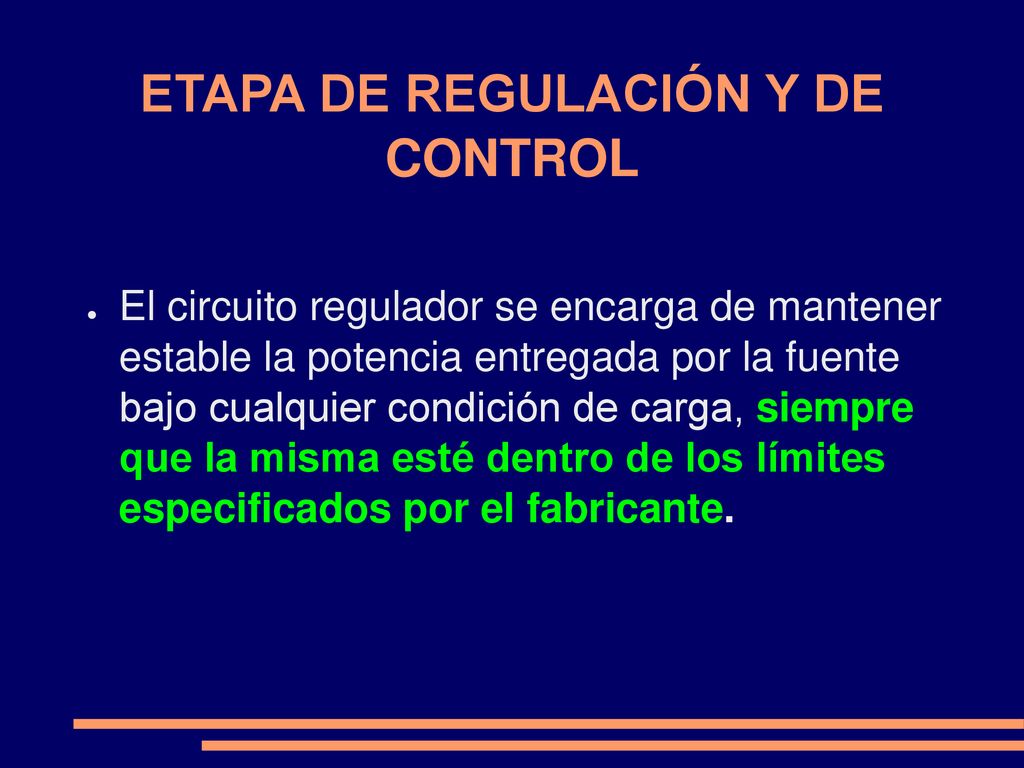

12 ETAPA DE REGULACIÓN Y DE CONTROL
El circuito regulador se encarga de mantener estable la potencia entregada por la fuente bajo cualquier condición de carga, siempre que la misma esté dentro de los límites especificados por el fabricante.

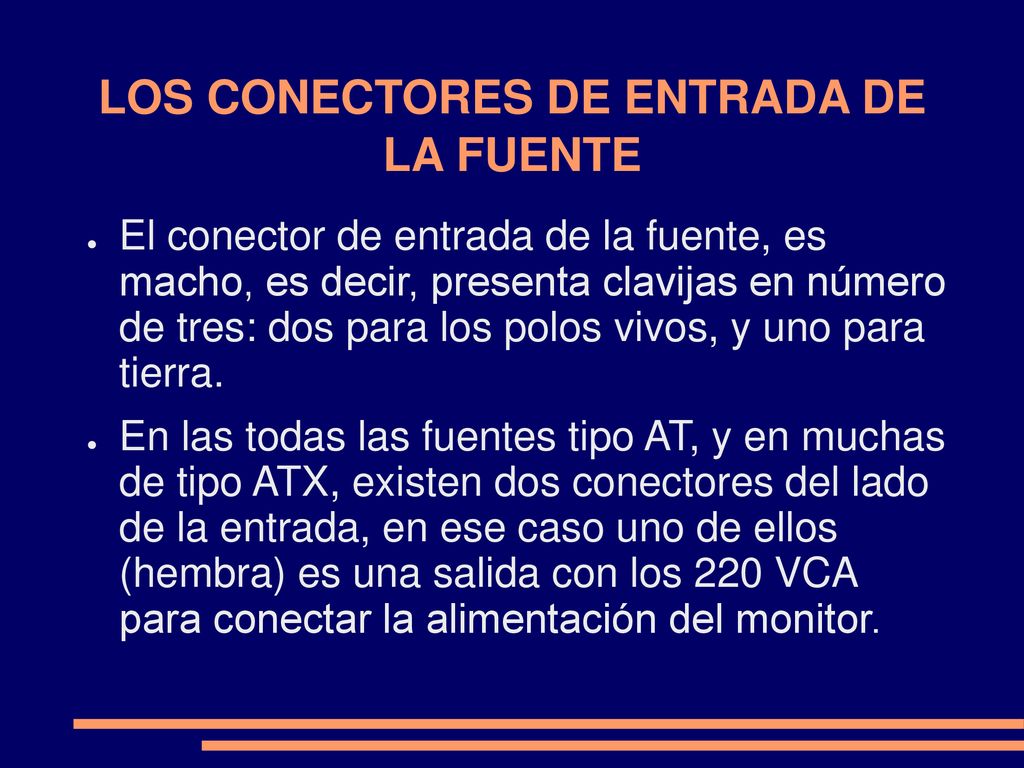

13 LOS CONECTORES DE ENTRADA DE LA FUENTE
El conector de entrada de la fuente, es macho, es decir, presenta clavijas en número de tres: dos para los polos vivos, y uno para tierra. En las todas las fuentes tipo AT, y en muchas de tipo ATX, existen dos conectores del lado de la entrada, en ese caso uno de ellos (hembra) es una salida con los 220 VCA para conectar la alimentación del monitor.

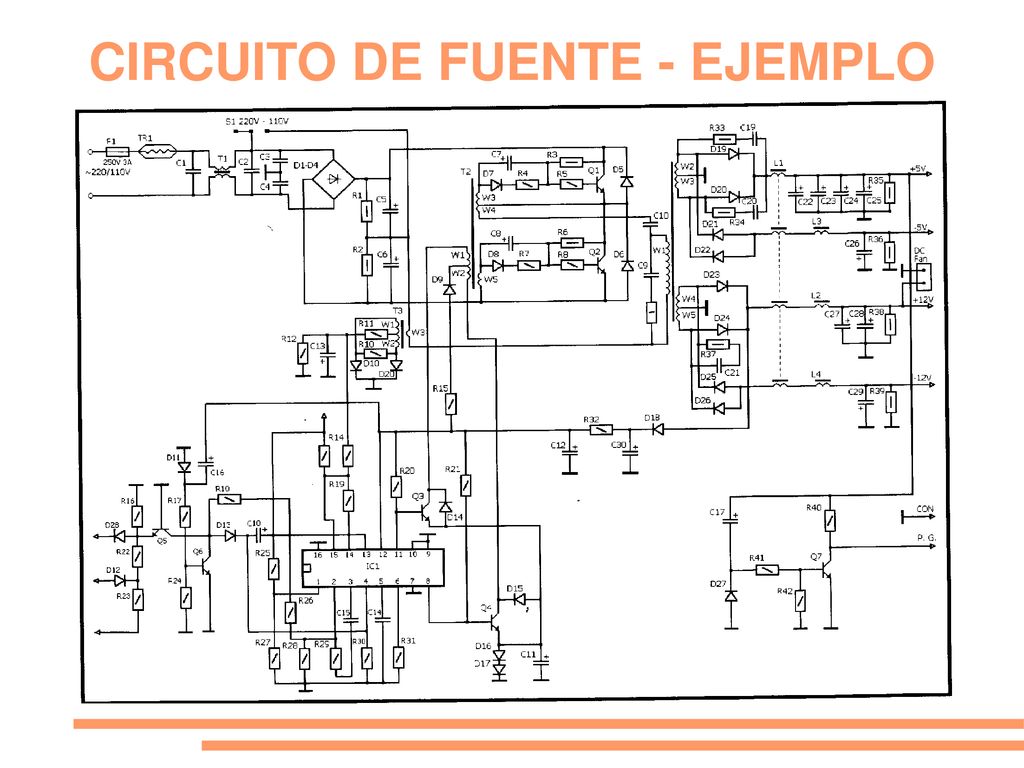

14 CIRCUITO DE FUENTE - EJEMPLO

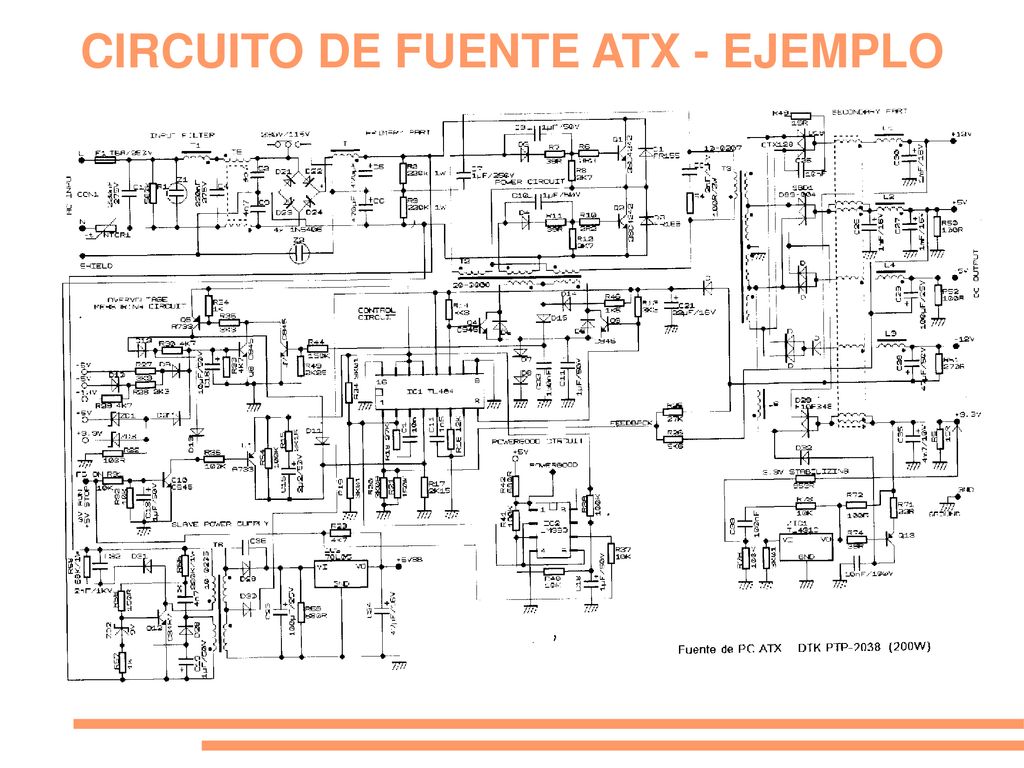

15 CIRCUITO DE FUENTE ATX - EJEMPLO

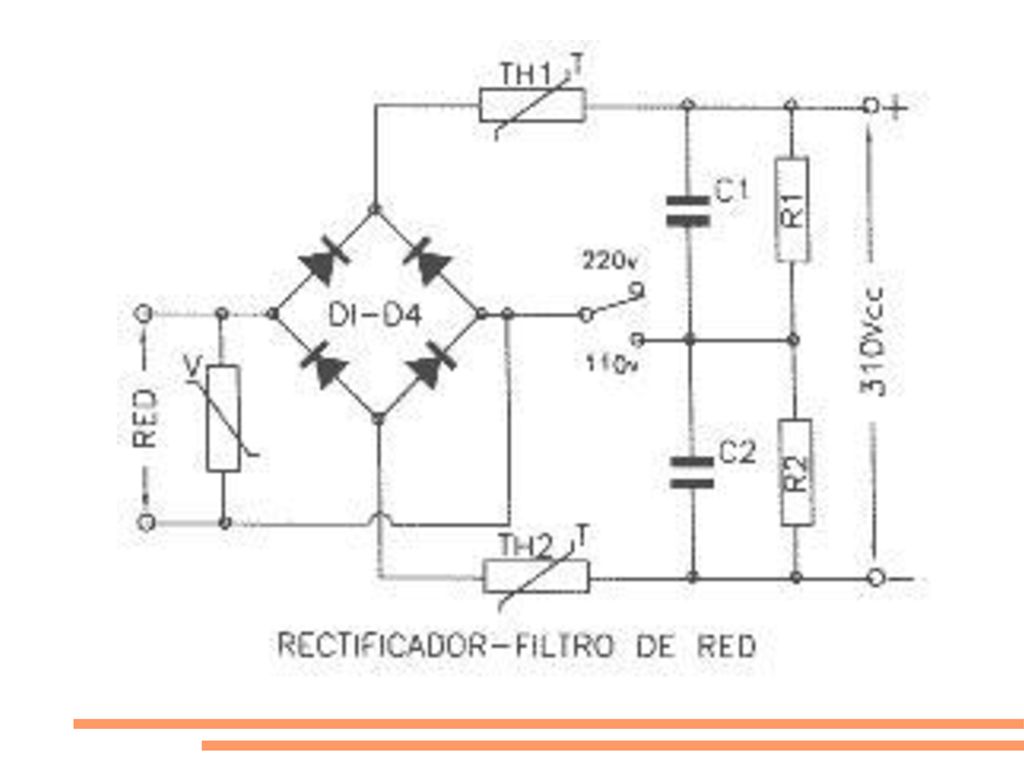

16

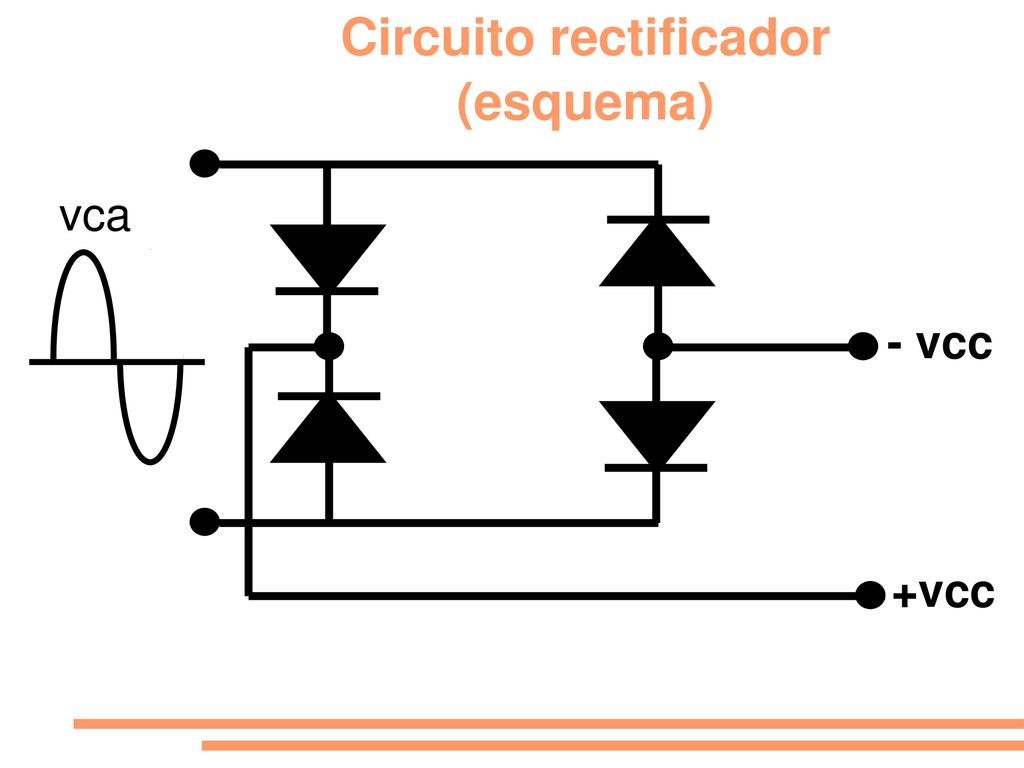

17 Circuito rectificador (esquema)
vca - vcc +vcc

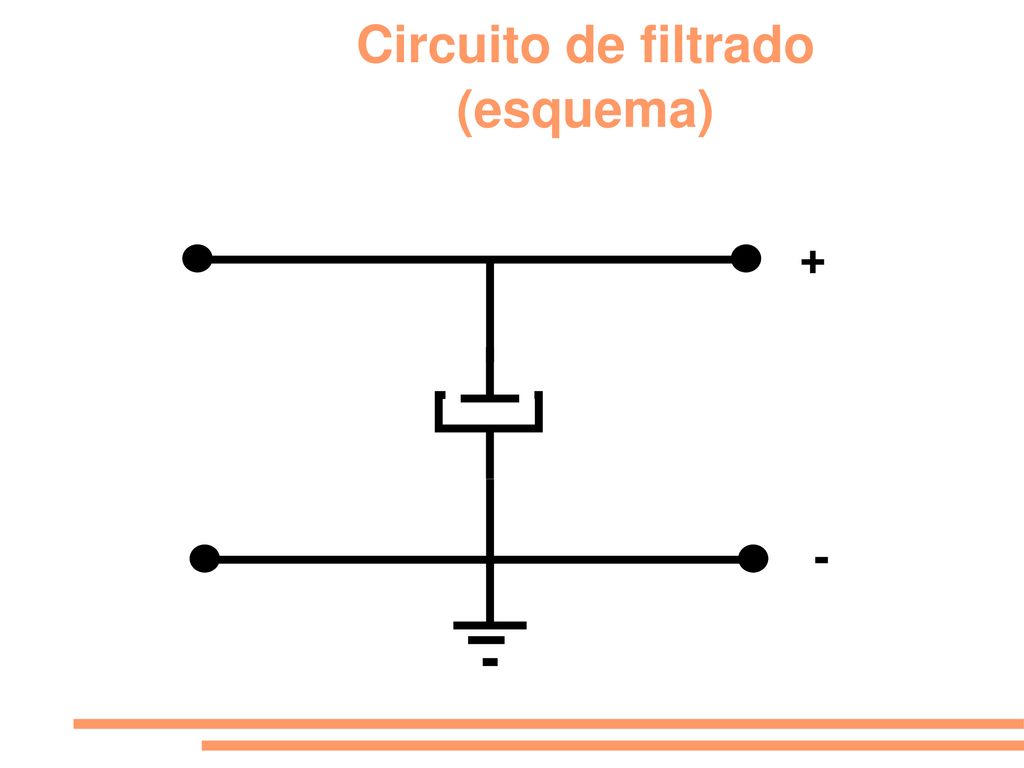

18 Circuito de filtrado (esquema)
+ -

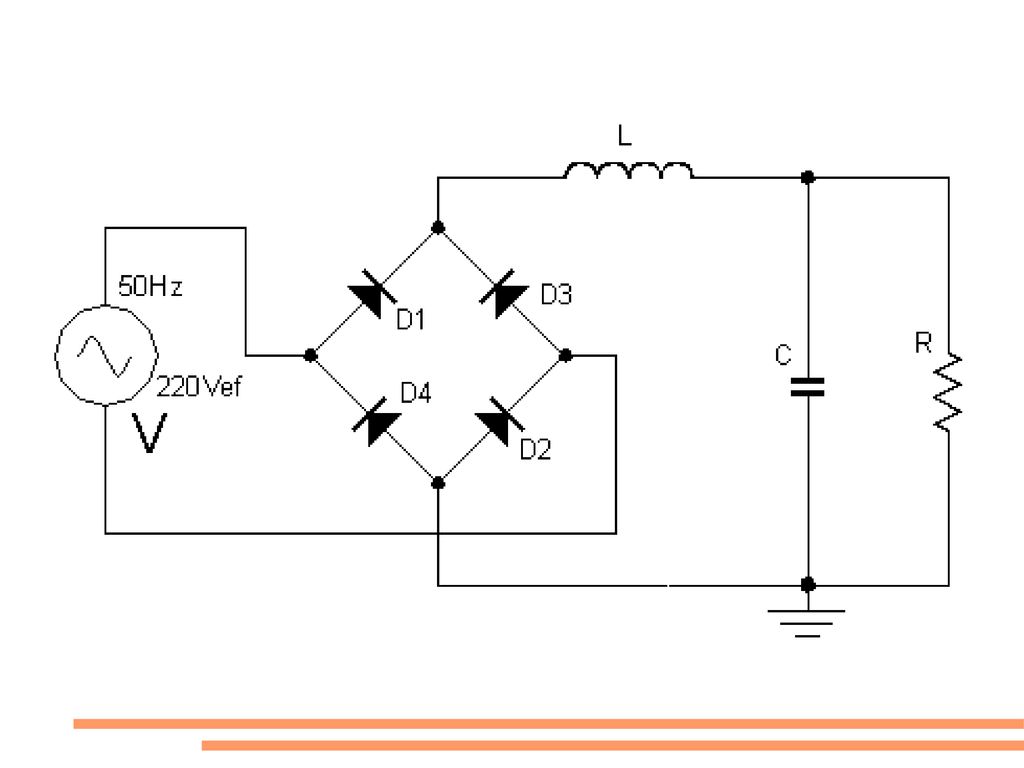

19

20 Circuito conmutador (esquema)
SEÑAL PROCEDENTE DEL CIRCUITO REGULADOR SALIDA

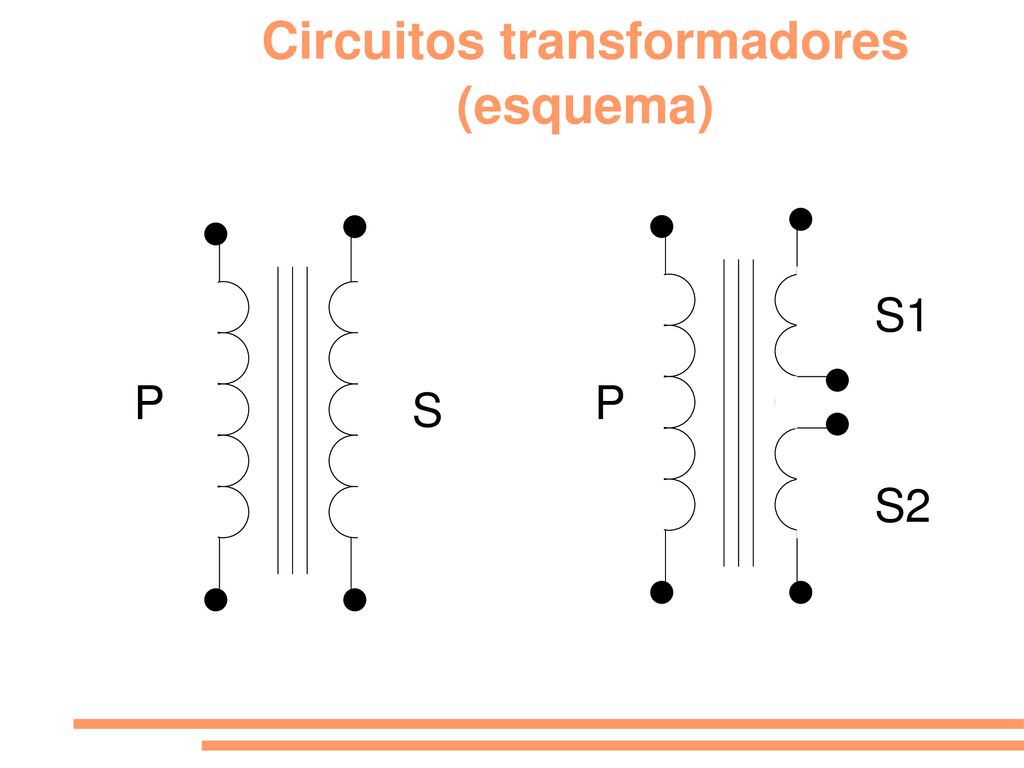

21 Circuitos transformadores (esquema)
P P S S2

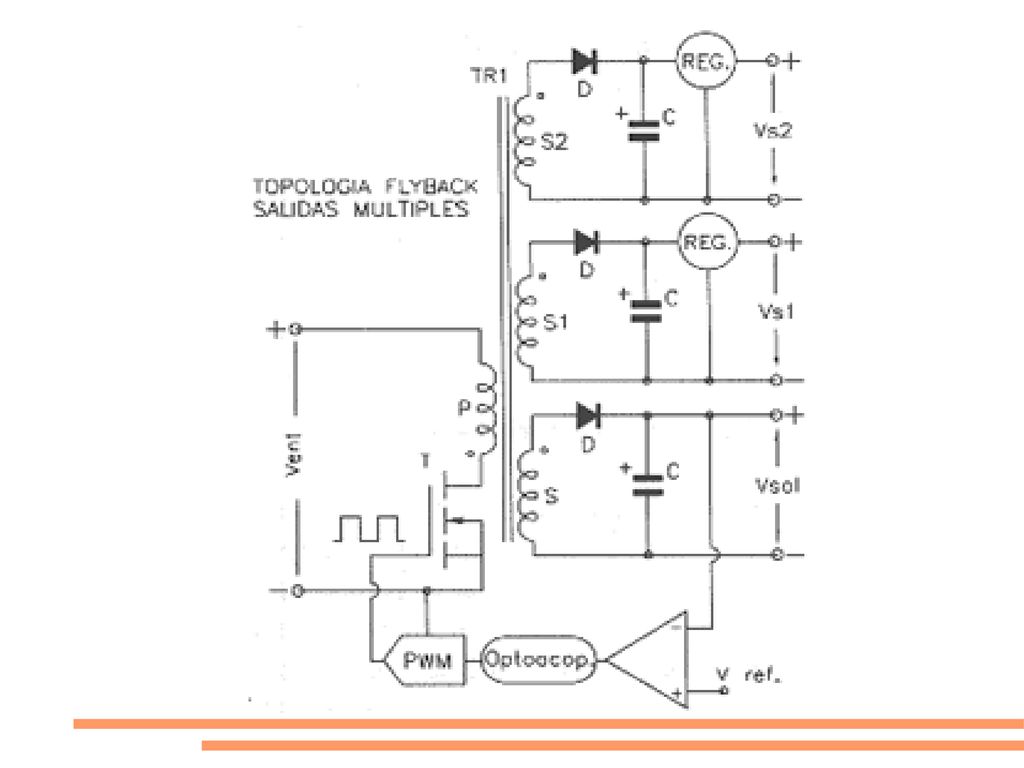

22

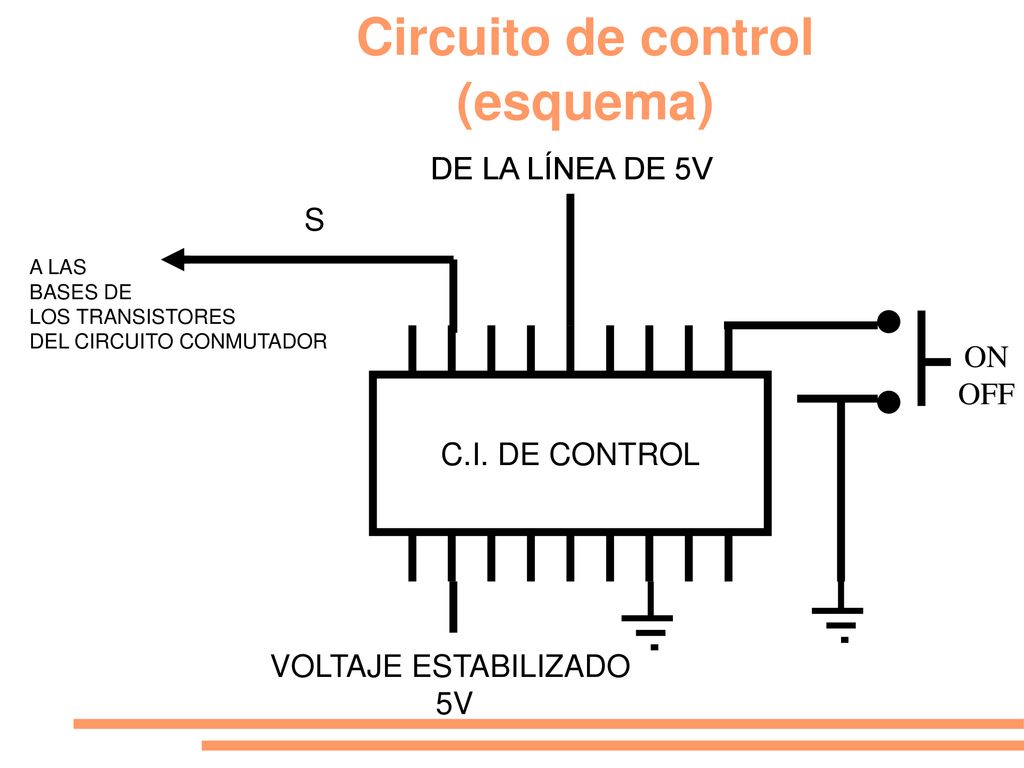

23 Circuito de control (esquema)
DE LA LÍNEA DE 5V S A LAS BASES DE LOS TRANSISTORES DEL CIRCUITO CONMUTADOR C.I. DE CONTROL ON OFF VOLTAJE ESTABILIZADO 5V

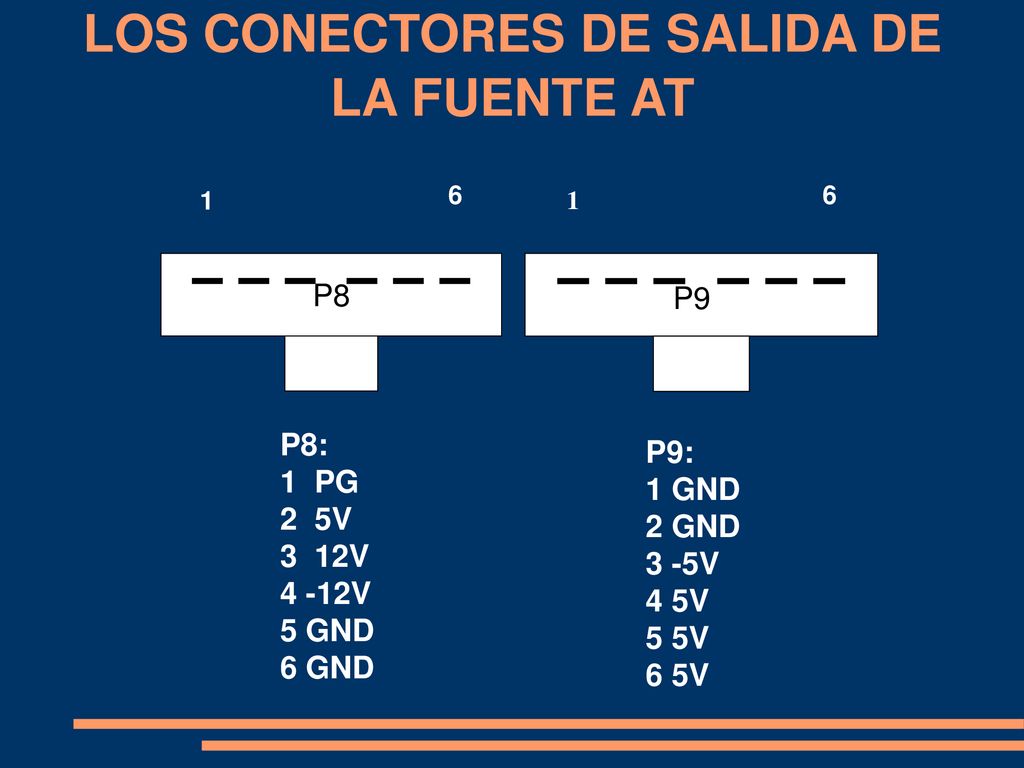

24 LOS CONECTORES DE SALIDA DE LA FUENTE AT
P8 1 6 P9 P8: 1 PG 2 5V 3 12V 4 -12V 5 GND 6 GND P9: 1 GND 2 GND 3 -5V 4 5V 5 5V 6 5V

25

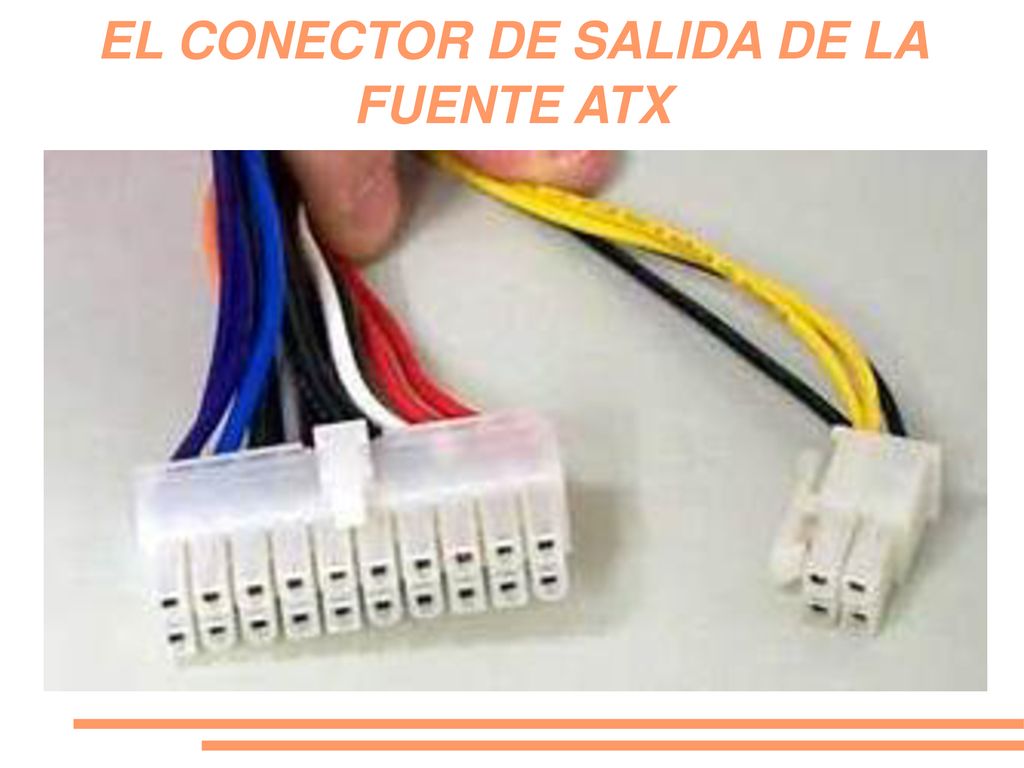

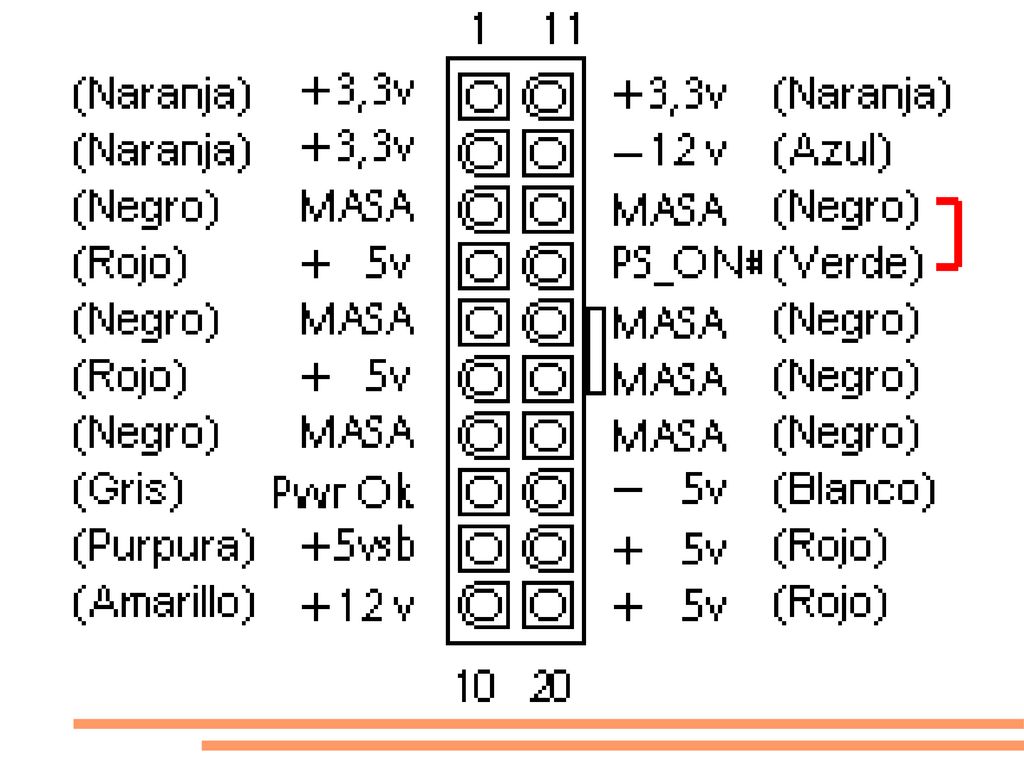

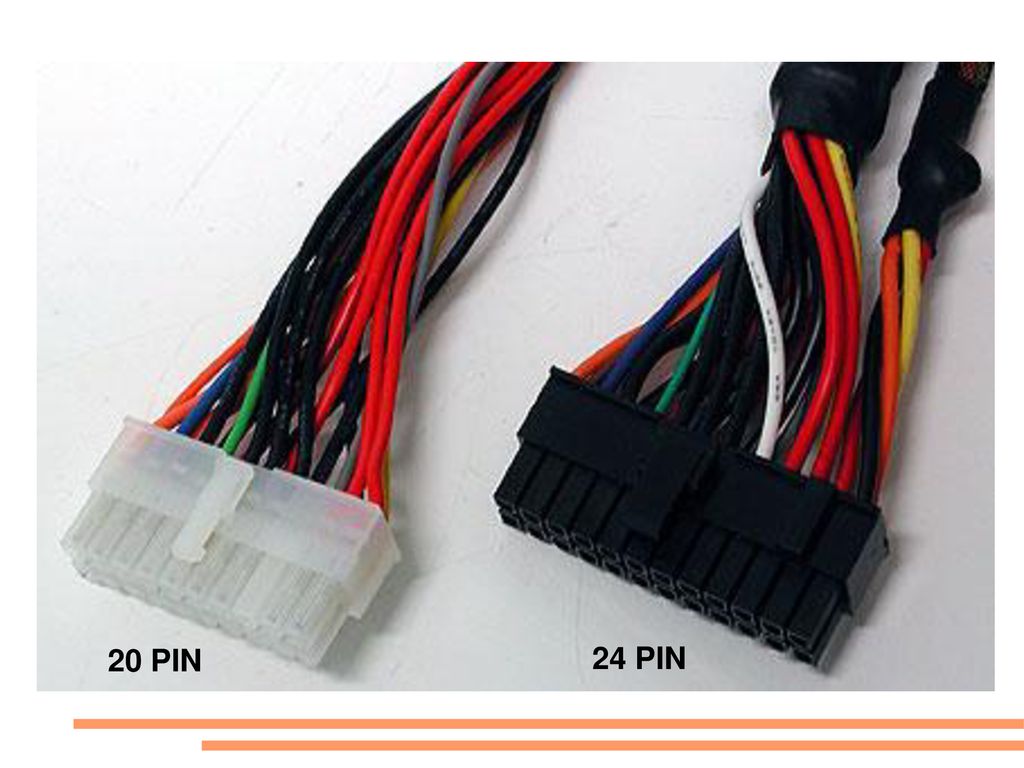

26 EL CONECTOR DE SALIDA DE LA FUENTE ATX

27 20 PIN 24 PIN

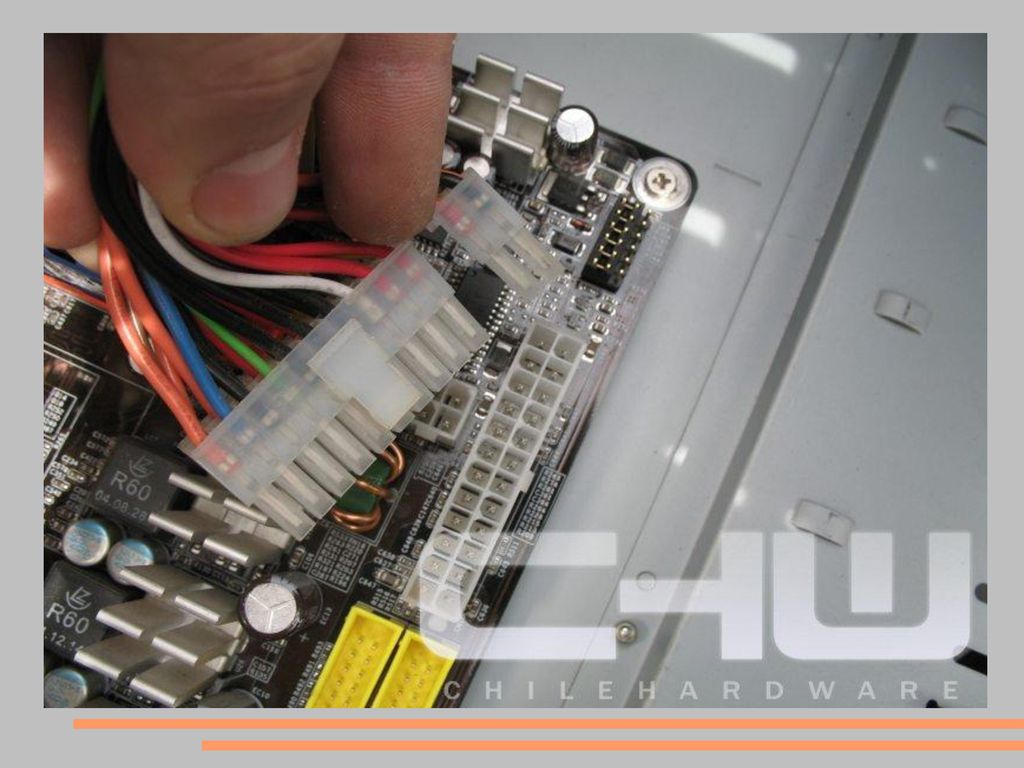

28

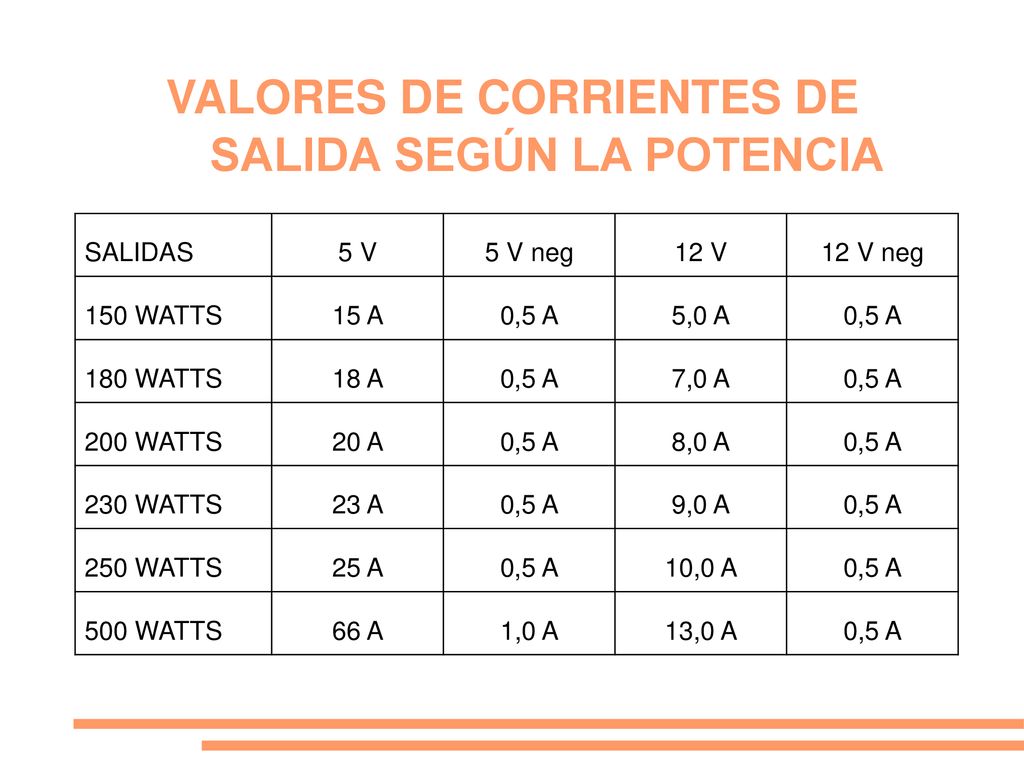

29 VALORES DE CORRIENTES DE SALIDA SEGÚN LA POTENCIA
5 V neg 12 V 12 V neg 150 WATTS 15 A 0,5 A 5,0 A 180 WATTS 18 A 7,0 A 200 WATTS 20 A 8,0 A 230 WATTS 23 A 9,0 A 250 WATTS 25 A 10,0 A 500 WATTS 66 A 1,0 A 13,0 A

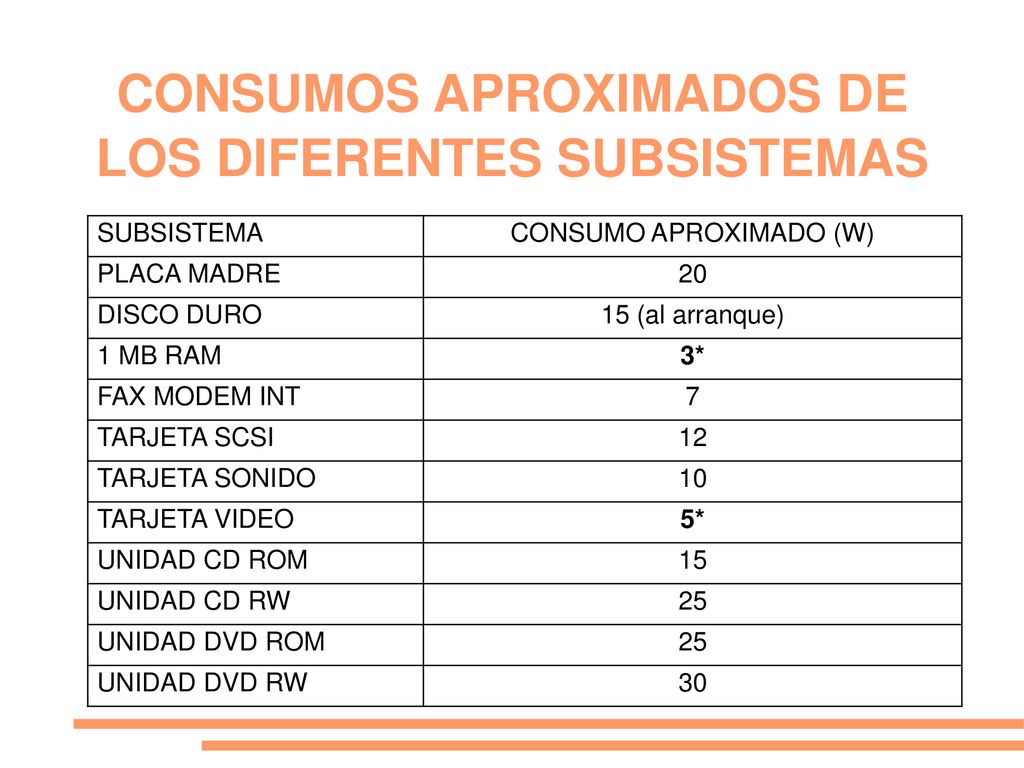

30 CONSUMOS APROXIMADOS DE LOS DIFERENTES SUBSISTEMAS
CONSUMO APROXIMADO (W) PLACA MADRE 20 DISCO DURO 15 (al arranque) 1 MB RAM 3* FAX MODEM INT 7 TARJETA SCSI 12 TARJETA SONIDO 10 TARJETA VIDEO 5* UNIDAD CD ROM 15 UNIDAD CD RW 25 UNIDAD DVD ROM UNIDAD DVD RW 30
