FUENTES DE ALIMENTACION AT y ATX Msc. Héctor Abrego.

Presentación del tema: "FUENTES DE ALIMENTACION AT y ATX Msc. Héctor Abrego."— Transcripción de la presentación:

1 FUENTES DE ALIMENTACION AT y ATX Msc. Héctor Abrego

2 INDICE 1.Características. 2.Tipos: AT y ATX. 3.Diferencias: AT vs ATX. 4.Conectores. 5.Consumo de componentes. 6.Refrigeración. 7.Posibles averías.

3 1. CARACTERISTICAS Voltajes suministrados:  +5V (poco utilizada)  -5V (en desuso)  +3.3V  +12V (actualmente más utilizadas por CPU, VGA…)  -12V

4  Tecnología electrónica aplicada: Conmutadas:  Menor tamaño.  Mayor versatilidad en transformación de voltajes.  Mayor eficiencia.  Filtrado del ruido eléctrico. Lineales:  Menor complejidad.  Inmune a las interferencias.  Emiten un zumbido débil.  Generan más calor  En desuso.

5  Potencia suministrada: Menor consumo, de 200 a 300 W :  FlexATX  MicroATX Mayor consumo, de 300 a 1000 W :  AT  ATX

6  Frecuencias soportadas: Una sola frecuencia (50 o 60 Hz) Bifrecuencia (50 y 60 Hz) :  Conmutación mediante interruptor.  Conmutación automática.

7  Eficiencia: Ejemplo: “Si la eficiencia de la fuente es del 70% y, en la práctica, el equipo consume 200 W, la fuente tendría que consumir 260 W reales, por lo que estaríamos pagando 60W de más.”

8 2. TIPOS: AT y ATX AT:  Creado en 1984 por IBM como estándar para el IBM AT.  Interruptor externo problemático por el que circulaba gran cantidad de voltaje.  Conectores a la placa base poco diferenciables (solucionado mediante 4 pines centrales negros)  Reemplazada con la salida de ATX.

9 ATX (Advanced Technology Extended) :  Creado por Intel en 1995. Actualmente en v2.2.  No necesita interruptor, siempre hay energía circulando, stand-by, para encendido mediante SW.  En lugar de dos conectores utiliza sólo uno de 24 pines con líneas de 12V.  A partir del 2000 incluyen conector directo a la tarjeta gráfica de 6 u 8 pines.

10 A continuación podemos todas las revisiones de estándar ATX:  ATX: conector de 20 pines (usado en P3 y Athlon XP)  WTX: conector de 24 pines (usado en P2, P3, Xeon y Athlon MP)  AMD GES: conector principal de 24 pines, conector secundario de 8 pines (usado por los primeros procesadores duales Athlon)  EPS12V: conector principal de 24 pines, conector secundario de 8 pines, conector terciario de 4 pines (usado en Xeon y Opteron)  ATX12V: conector principal de 20 pines, conector secundario de 4 pines, conector terciario de 8 pines (usado por P4, últimos Athlon XP, y Athlon 64)  ATX12V 1.3: se elimina la linea de -5V.  ATX12V 2.0: conector principal de 24 pines, conector secundario de 4 pines (usado por P4, Core2Duo, y Athlon 64 con PCIe)  ATX12V 2.2: conector de 20/24 pines, conector de 4 pines del ATX12V

11 3. DIFERENCIAS: AT vs ATX AT  Circuitería rudimentaria.  Interruptor peligroso para el usuario y el sistema.  Posibilidad de confundir los conectores con la placa base.  Poca necesidad de refrigeración. ATX  Alimentación ininterrumpida (stand-by).  Posibilidad de arranque mediante SW (wake-on- lan, wake-on-ring, hibernar….).  Compatibilidad con memorias DDR2, bus PCI Express, SATA, etc.

12 4. CONECTORES Podemos encontrar los siguientes tipos de conectores en nuestra fuente ATX:  Conector de 4 pines “Berg” (Disqueteras).  Conector Molex de 4 pines (Discos duros, lectores CD/DVD….)

13 ALGUNOS CONECTORES

14  Conector Molex de 20 pines para ATX (Placa base).  Conector Molex de 4 pines y 12 V para Pentium IV (Placa base).  Conector auxiliar de 6 pines.

15

16 La siguiente imagen muestra la distribución y tensiones de salida de los pines de los conectores arriba mencionados:

17

18 En las fuentes AT encontraremos el siguiente conector que en realidad son dos:

19 Los fabricantes muestran las especificaciones de las fuentes de la siguiente forma: ModelEP-550P5-T1 AC Input115-230Vac Current10/6A Frequency60/50Hz DC Output+3.3v+5v+12v1+12v2-12v-5v+5vsb Max. Load28A48A20A 1.0A0.8A2.5A Wattage 210W240w 12W4W12.5W 550W Peak650W

20

21 ModelTuniq Miniplant 950W AC Input110-230Vac Current10/6A Frequency60/50Hz DC Output+3.3v+5v+12v1+12v2-12v-5v+5vsb Max. Load24A30A20A 0.5A0.8A3A Wattage 170W810w 6W4W15W 929W Peak950W

22 5. CONSUMO DE COMPONENTES COMPONENTEPOTENCIA REQUERIDA (W) VOLTAJE (V) Tarjeta de video AGP30 - 503.3 Tarjeta de video PCI205 Adaptador de red 10/100 PCI43.3 Controladora SCSI PCI203.3 – 5 MODEM PCI55 Tarjeta de sonido PCI55 Controladora FireWire/USB105 Floppy drive55 CD-ROM Drive IDE10 – 255 - 12 DVD Drive IDE10 - 255 - 12

23 CD-ROM Drive SCSI125 - 12 HD. 5400rpm IDE105 - 12 HD. 7200rpm IDE135 - 12 HD. 7200rpm SCSI245 - 12 HD. 10000rpm SCSI305 - 12 Ventiladores caja (c/u)2 - 512 SDRAM (128M)83.3 DDR RAM (128M)2 - 82.5 DDR2 RAM (128M)1 - 41.8 Procesador INTEL25 - 75---- Procesador AMD21 - 72---- Ventilador CPU1 - 312 Ratón----5 Placa Base25 – 403.3 – 5 COMPONENTEPOTENCIA REQUERIDA (W)VOLTAJE (V)

24 6. REFRIGERACION AT Estas fuentes disponen de un ventilador que expulsa el aire al exterior y de unas ranuras que recogen el aire de la torre. ATX Algunas tienen la misma configuración que las AT, mientras que en otras se expulsa el aire caliente a la torre, siendo esto una mala solución.

25 7. POSIBLES AVERIAS Se pueden dar la siguientes averías:  El sistema esta completamente parado.  El sistema funciona momentáneamente pero después se para.  El sistema falla después de estar un tiempo funcionando.  El sistema se bloque o reinicia por si solo.  El ordenador se enciende, la pantalla permanece negra y no se activa el ventilador de la fuente de alimentación ni el disco duro comienza a girar.

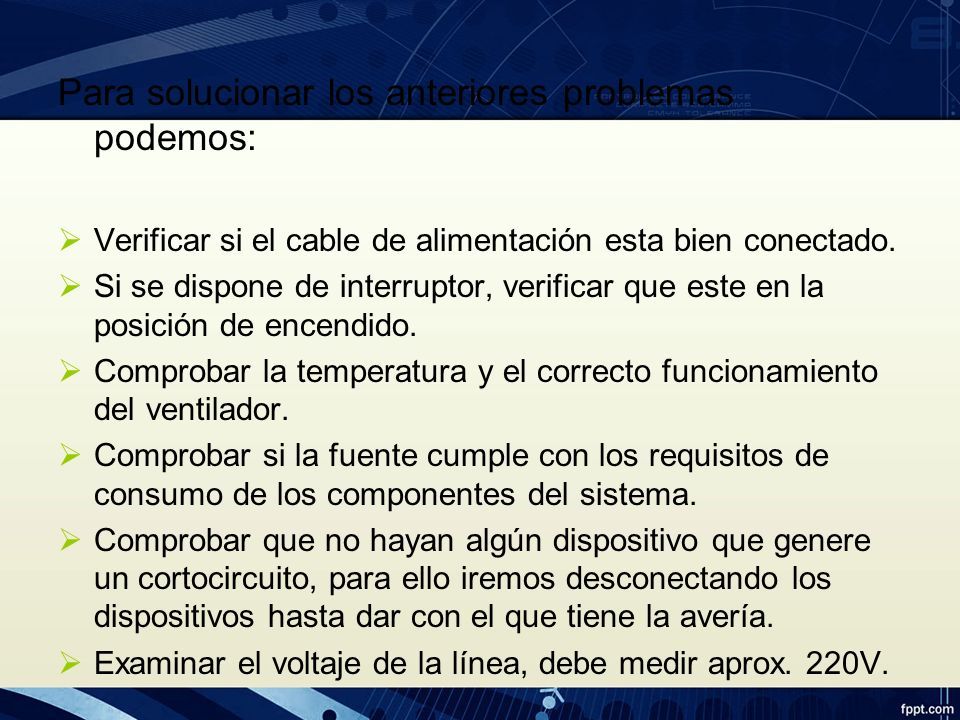

26 Para solucionar los anteriores problemas podemos:  Verificar si el cable de alimentación esta bien conectado.  Si se dispone de interruptor, verificar que este en la posición de encendido.  Comprobar la temperatura y el correcto funcionamiento del ventilador.  Comprobar si la fuente cumple con los requisitos de consumo de los componentes del sistema.  Comprobar que no hayan algún dispositivo que genere un cortocircuito, para ello iremos desconectando los dispositivos hasta dar con el que tiene la avería.  Examinar el voltaje de la línea, debe medir aprox. 220V.
