1 Fuente de alimentación COMPONENTES INTERNOS

2 Fuente de alimentación La fuente de alimentación (Power supply en inglés) es la encargada de suministrar energía eléctrica a los distintos elementos que componen nuestro sistema informático. Se trata de un transformador en el que entran 110v 0 220v en alterna y salen hacia el ordenador transformados en 12v, 5v y 3.3v en continua. Este dispositivo convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (disco rigido, Placa base, CD- Room, Disquetera, etc.)

3 PROCESO DE TRANSFORMACIÓN DE LA CORRIENTE ELÉCTRICA DENTRO DE LA FUENTE DE ALIMENTACIÓN.  1. Transformación. Este paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 125v) que son los que nos otorga la red eléctrica. Esta parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina. La salida de este proceso generará de 5 a 12 voltios.  2. Rectificación. La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, con variaciones, nos referimos a variaciones de voltajes, por tanto, la tensión es variable, no siempre es la misma. Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente que se llama puente rectificador o de Graetz.

4 PROCESO DE TRANSFORMACIÓN DE LA CORRIENTE ELÉCTRICA DENTRO DE LA FUENTE DE ALIMENTACIÓN  3. Filtrado. Ahora ya, disponemos de corriente continua, que es lo que nos interesaba, no obstante, aun no nos sirve de nada, porque no es constante, y no nos serviría para alimentar a ningún circuito. Lo que se hace en esta fase de filtrado, es aplanar al máximo la señal, para que no hayan oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.  4. Estabilización. Ya tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.

5 PROCESO DE TRANSFORMACIÓN DE LA CORRIENTE ELÉCTRICA DENTRO DE LA FUENTE DE ALIMENTACIÓN

6 Rectificación La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su linea de tiempo, con variaciones, nos referimos a variaciones de voltajes, por tanto, la tensión no siempre es la misma. Eso lógicamente, no nos podría servir para alimentar a los componentes de un PC, ya que imaginemos que si le estamos dando 12 voltios con corriente alterna a un disco duro, lógicamente no funcionará ya que al ser variable, no estariamos ofreciendole los 12 voltios de forma constante. Para esto la fuente “Rectifica” la corriente, al pasarla de alterna a continua, para alimentar a los componentes de una PC

7 FUENTES AT ("Advanced Technology")  Fuentes AT, ya en desuso. Estas fuentes se caracterizan por el tipo de conector que va a la placa y por el sistema de encendido que utilizan.  Es una fuente ahorradora de electricidad, ya que no se queda en "Stand by" o en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.  Algunos modelos integraban un conector de tres terminales para alimentar directamente el monitor CRT desde la misma fuente. FUENTE AT

8 FUENTES AT: Conector de la Placa Base El suministro de corriente a la placa lo hacen mediante dos conectores planos de 6 pines cada uno (ver figura). Esto entre otros representaba el problema de la posible colocación equivocada de estos, lo que podía llegar a producir averías. A esto hay que añadir las salidas molex para alimentación de discos duros y lectores de CD.

9 Partes de la Fuente AT 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT. 5.- Conector AT: alimenta de electricidad a la tarjeta principal. 6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 7.- Conector de 4 terminales FD: alimenta las disqueteras. 8.- Interruptor manual: permite encender la fuente de manera mecánica.

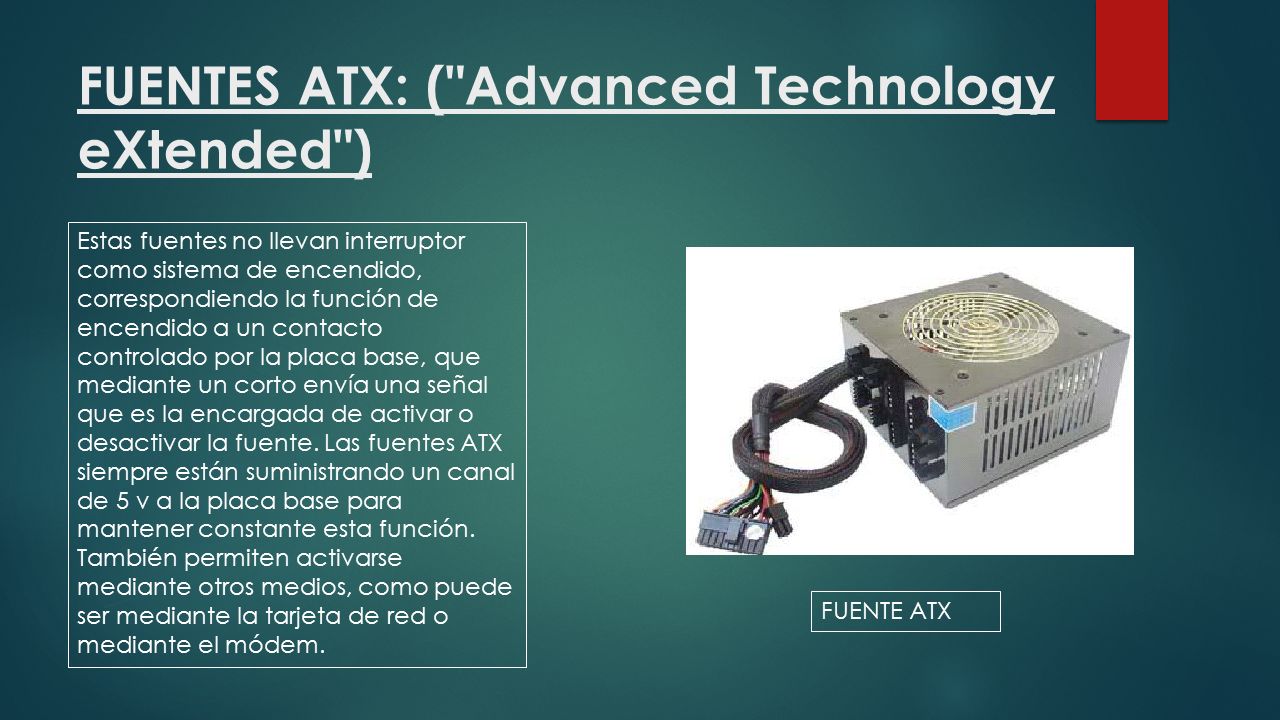

10 FUENTES ATX: ("Advanced Technology eXtended") Estas fuentes no llevan interruptor como sistema de encendido, correspondiendo la función de encendido a un contacto controlado por la placa base, que mediante un corto envía una señal que es la encargada de activar o desactivar la fuente. Las fuentes ATX siempre están suministrando un canal de 5 v a la placa base para mantener constante esta función. También permiten activarse mediante otros medios, como puede ser mediante la tarjeta de red o mediante el módem. FUENTE ATX

11 FUENTES ATX: Conectores de la Placa Base  En cuanto a los conectores, estos pasaron de ser dos de 6 pines (AT) a uno de 20 pines (conocidos como conectores ATX), y no se dividen en 2, facilitando su conexión a la placa base, y además tiene otro conector llamado P-4 se les añadió un conector independiente de 4 pines y 12 v para alimentar de voltaje al microprocesador.

12 Partes de una fuente ATX 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Interruptor de seguridad: permite encender la fuente de manera mecánica. 3.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 4.- Selector de voltaje: permite seleccionar el voltaje americano de 110V ó el europeo de 220V. 5.- Conector SATA: utilizado para alimentar los discos duros y las unidades ópticas tipos SATA. 6.- Conector de 4 terminales: utilizado para alimentar de manera directa al microprocesador. 7.- Conector ATX: alimenta de electricidad a la Placa Basel. 8.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 9.- Conector de 4 terminales FD: alimenta las disqueteras.

13 Fuentes AT y ATX Las dos fuentes que podremos encontrarnos al abrir un ordenador pueden ser: AT o ATX Los conectores a placa base varían de los utilizados en las fuentes ATX y AT, En ATX, se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera. Otra de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software

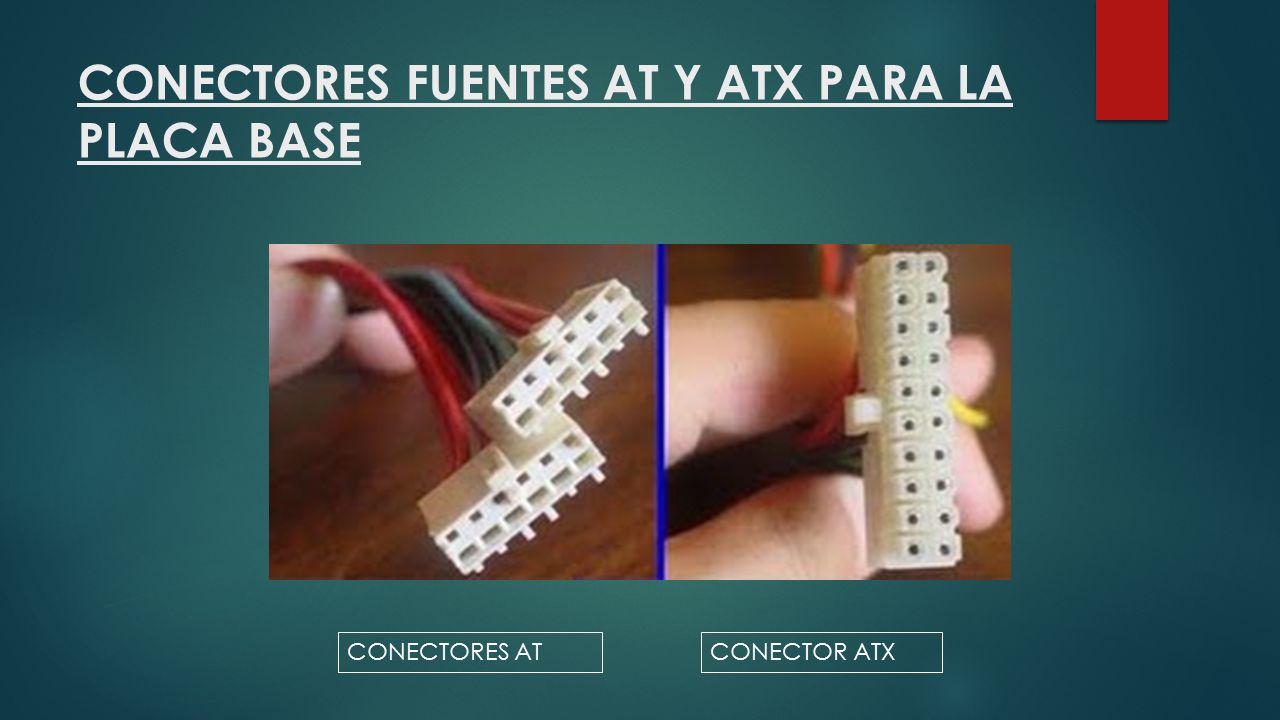

14 CONECTORES FUENTES AT Y ATX PARA LA PLACA BASE CONECTORES ATCONECTOR ATX

15 CONECTORES AT Y ATX EN LA PLACA BASE  Fuentes ATX, sustituyeron a las fuentes AT a partir de la salida de los procesadores Pentium, y que son las que se utilizan en la actualidad.

16 Consejos útiles para tener en cuenta al momento de instalar una fuente de alimentación en un gabinete: - Cuidado con tocar el interruptor selector de voltaje que algunas fuentes llevan, este interruptor sirve para indicarle a la fuente si nuestra casa tiene corriente de 220v o 110v si elegimos la que no corresponde, tendremos problemas. - Es conveniente, revisar de tanto en tanto, el estado del ventilador de la fuente, hay que pensar, que si no tenemos instalado en la parte posterior del equipo un ventilador adicional, es nuestra única salida de aire. - Un ventilador de fuente defectuoso puede significar el final de tu equipo, elevando la temperatura del sistema por encima de la habitual y produciendo un fallo general del sistema. - En el caso de que la fuente no pueda otorgar la suficiente tensión para alimentar a todos los dispositivos, se podrían dar fallos en algunos de los mismos, pero pensar que si estamos pidiendo más de lo que nos otorga la fuente, podemos acabar con una placa base quemada, una fuente de alimentación quemada, un microprocesador quemado, y un equipo flamante en la basura...
