1 Fuente de poder Isc. Eder chavez acha

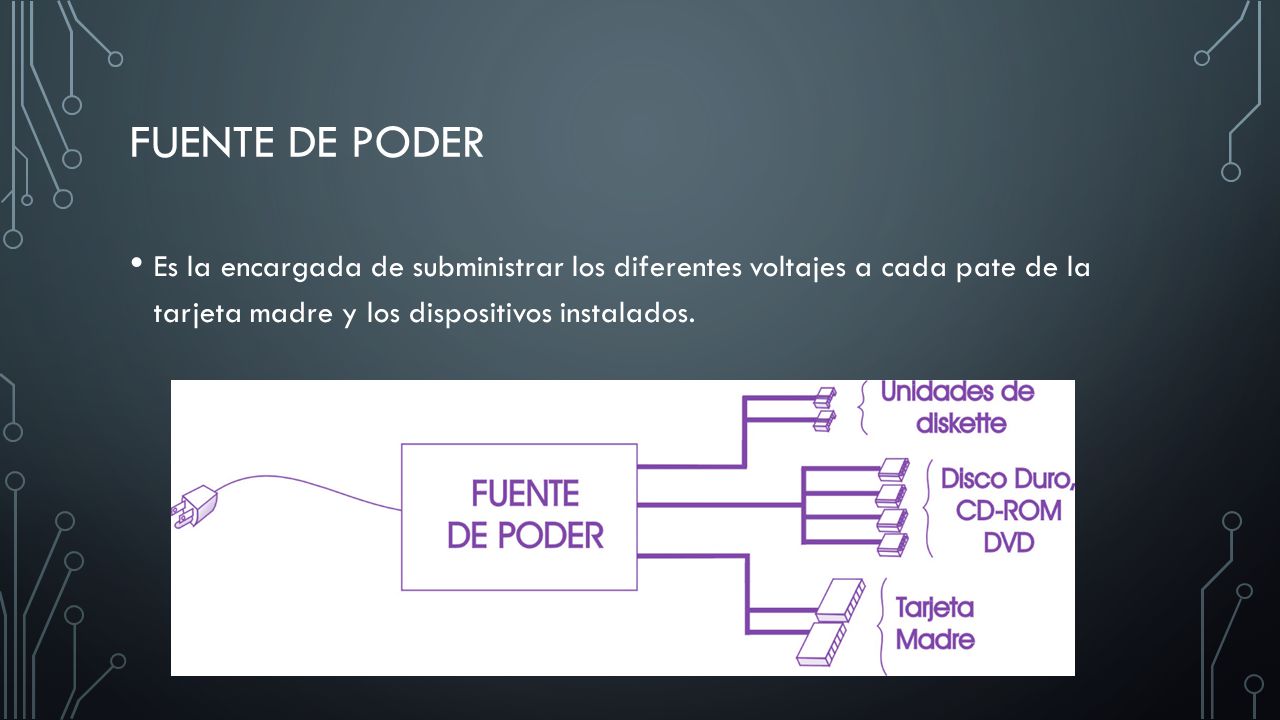

2 Fuente de poder Es la encargada de subministrar los diferentes voltajes a cada pate de la tarjeta madre y los dispositivos instalados.

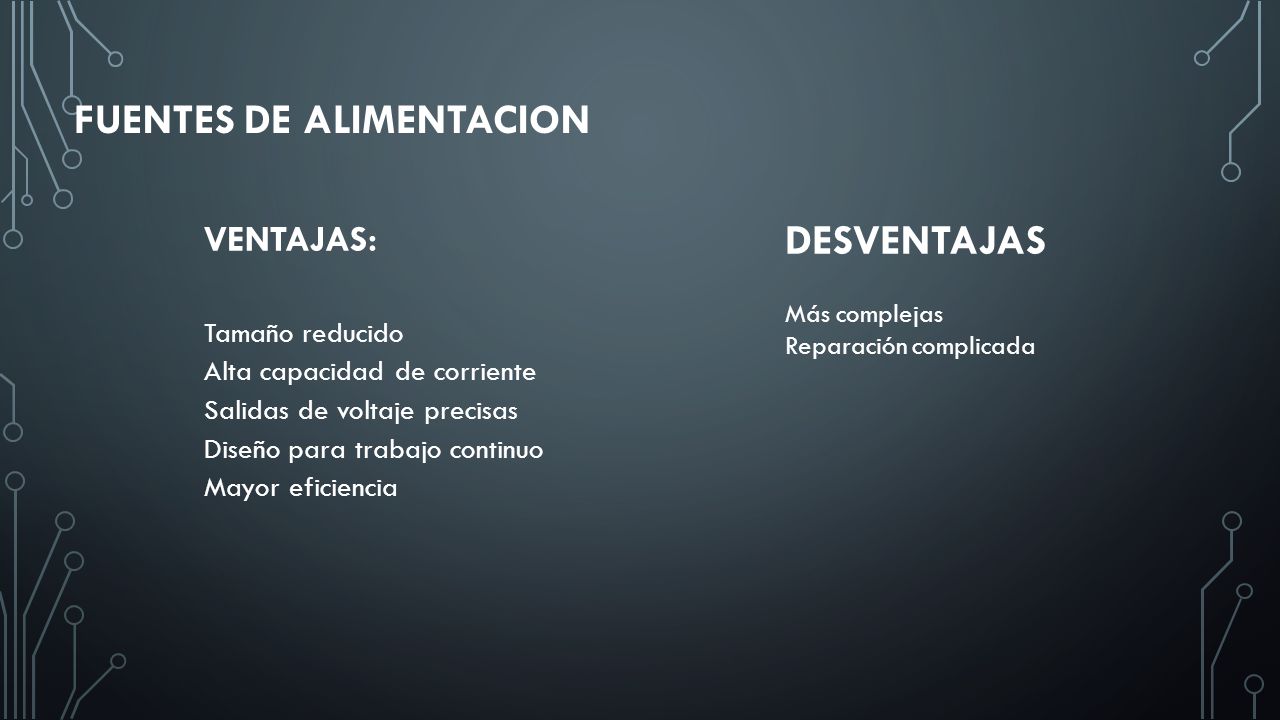

3 FUENTES DE ALIMENTACION
VENTAJAS: Tamaño reducido Alta capacidad de corriente Salidas de voltaje precisas Diseño para trabajo continuo Mayor eficiencia DESVENTAJAS Más complejas Reparación complicada

4 Fuente de poder La fuente de poder provee energía a los diversos elementos de la computadora a través de varios conectores, la cantidad de estos conectores depende de la capacidad de la fuente de alimentación, es decir, una fuente de 300 watts tendrá mayor número de conectores que una fuente de 200 watts.

5 LA FUENTE CONMUTADA La fuente conmutada de una computadora, recibe su nombre por el proceso que realiza en su interior para convertir los 127 volts de corriente alterna de la línea comercial, a voltaje apropiado de corriente directa para que trabajen los circuitos de la computadora

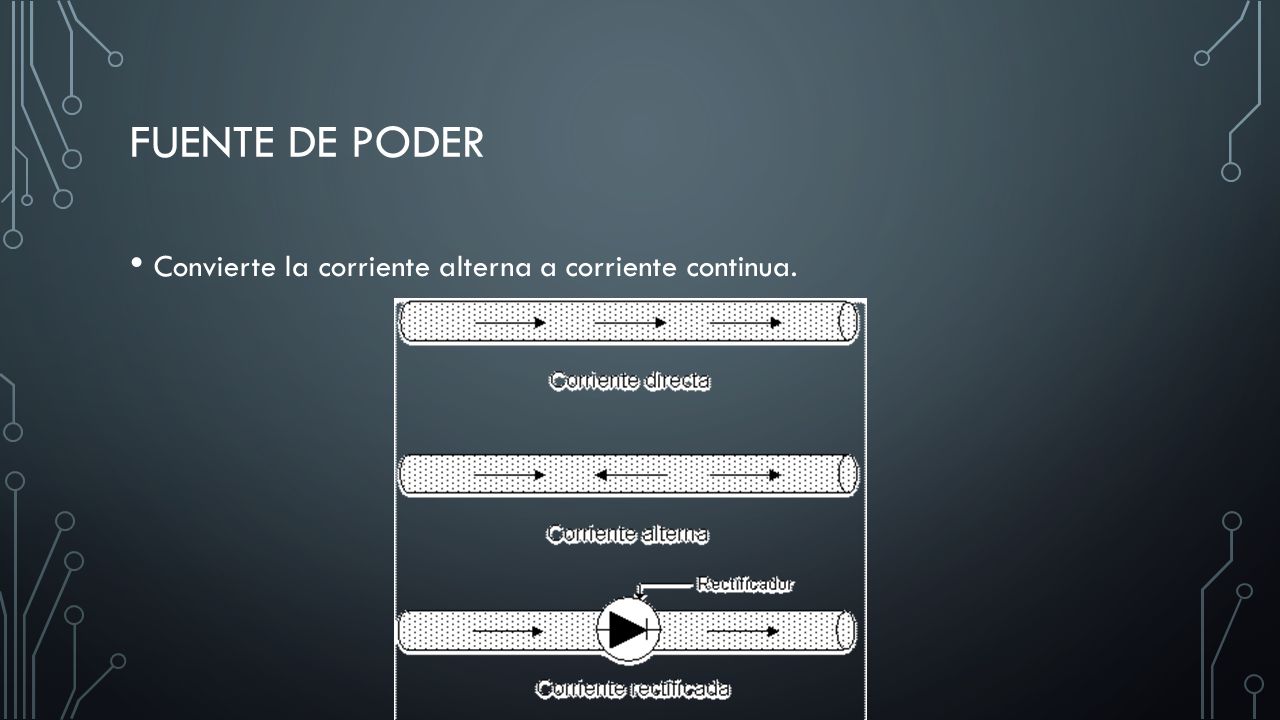

6 Fuente de poder Convierte la corriente alterna a corriente continua.

7 Fuente de poder Depende de la calidad pueden tener 3 fases de regulación para que sea lo mas posible a la corriente continua

8 PELIGRO Se debe de esperar al menos 15 minutos después de apagar el equipo para poder quitar una fuente de poder ya que se puede recibir una descarga de 310 V

9 ETAPAS DE LA FUENTE CONMUTADA
A).- Sección de rectificador y filtro E).-Transformador de alta frecuencia B).- Sección de switcheo F).- Rectificador de salida C).- Transformador sensor de corriente G).- Circuito de Power Good D).- Oscilador y control de ancho de pulso A G C E B D F

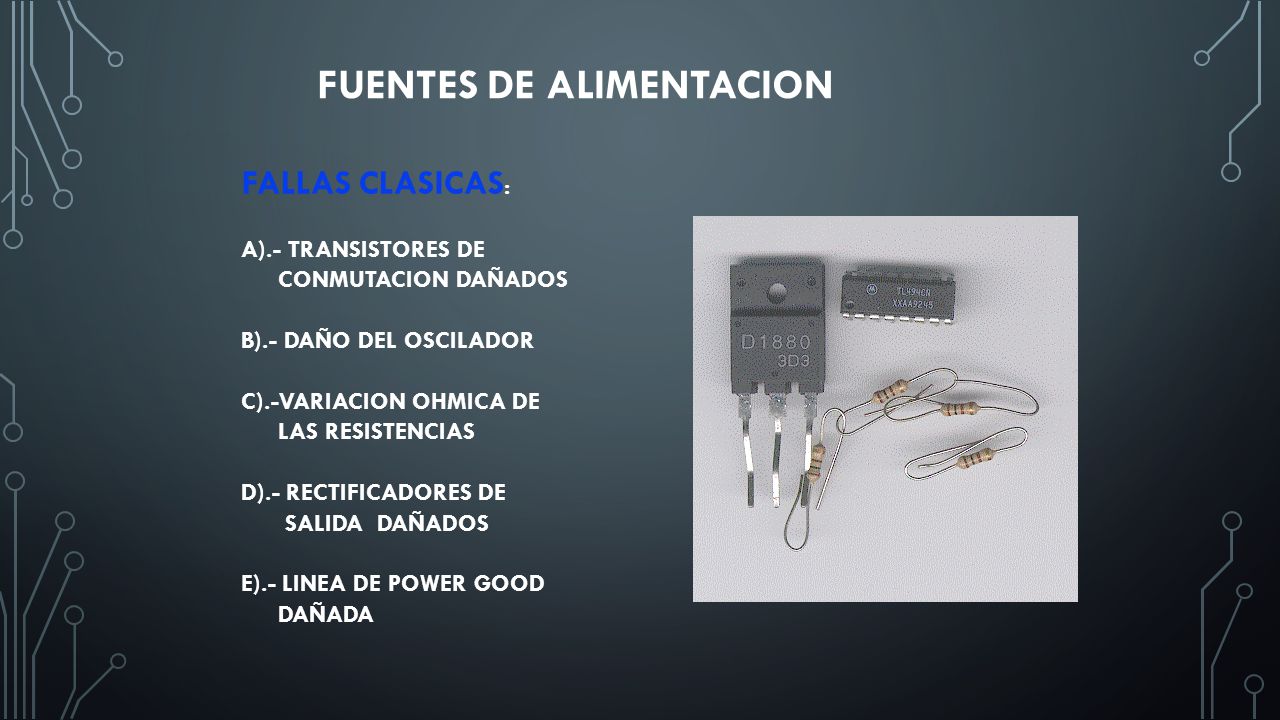

10 FUENTES DE ALIMENTACION
FALLAS CLASICAS: A).- TRANSISTORES DE CONMUTACION DAÑADOS B).- DAÑO DEL OSCILADOR C).-VARIACION OHMICA DE LAS RESISTENCIAS D).- RECTIFICADORES DE SALIDA DAÑADOS E).- LINEA DE POWER GOOD DAÑADA

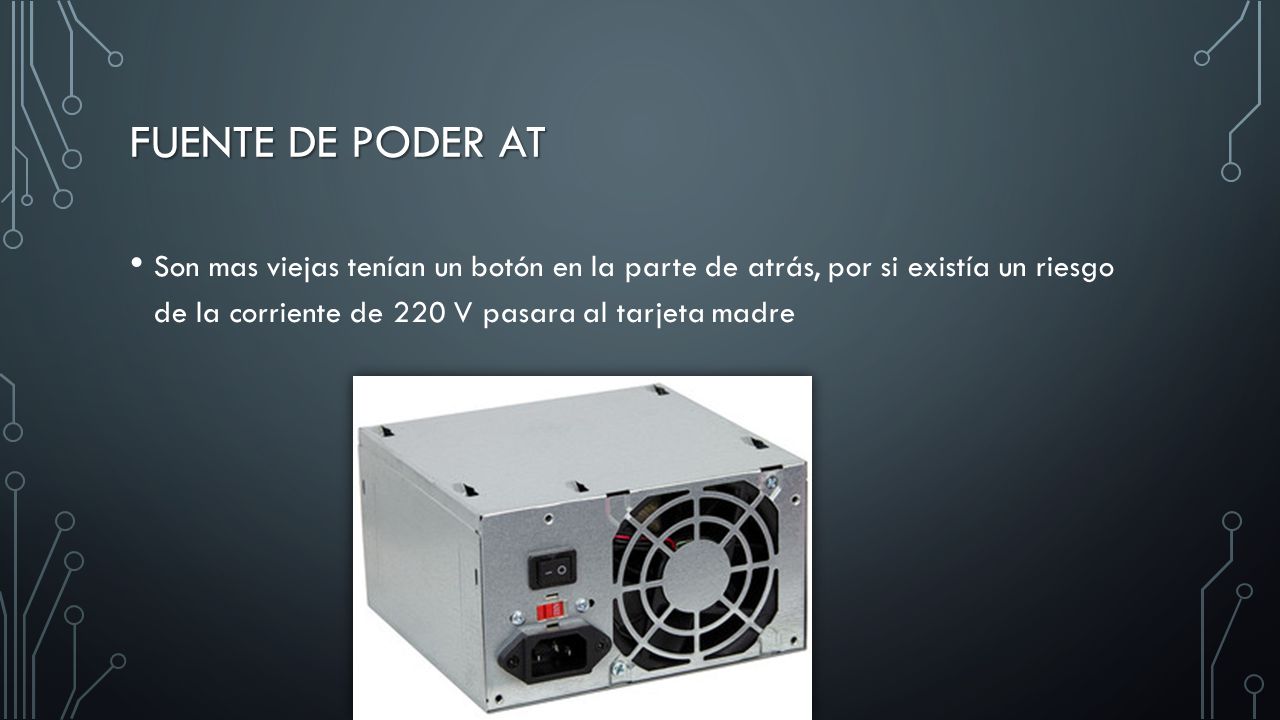

11 Fuente de poder at Son mas viejas tenían un botón en la parte de atrás, por si existía un riesgo de la corriente de 220 V pasara al tarjeta madre

12 Fuente de poder at La fuente de poder AT suministra energía a través de: Dos pequeños conectores para las unidades de disco flexible (disquete) Cuatro conectores para las unidades de disco duro, CDROM, DVD y CD-RW. Dos conectores de 6 terminales cada uno para alimentar la tarjeta madre.

13 Fuente de poder atx Las ATX quedan en encendidas con un voltaje mínimo en modo de espera, Permite prender la computadora en forma remota

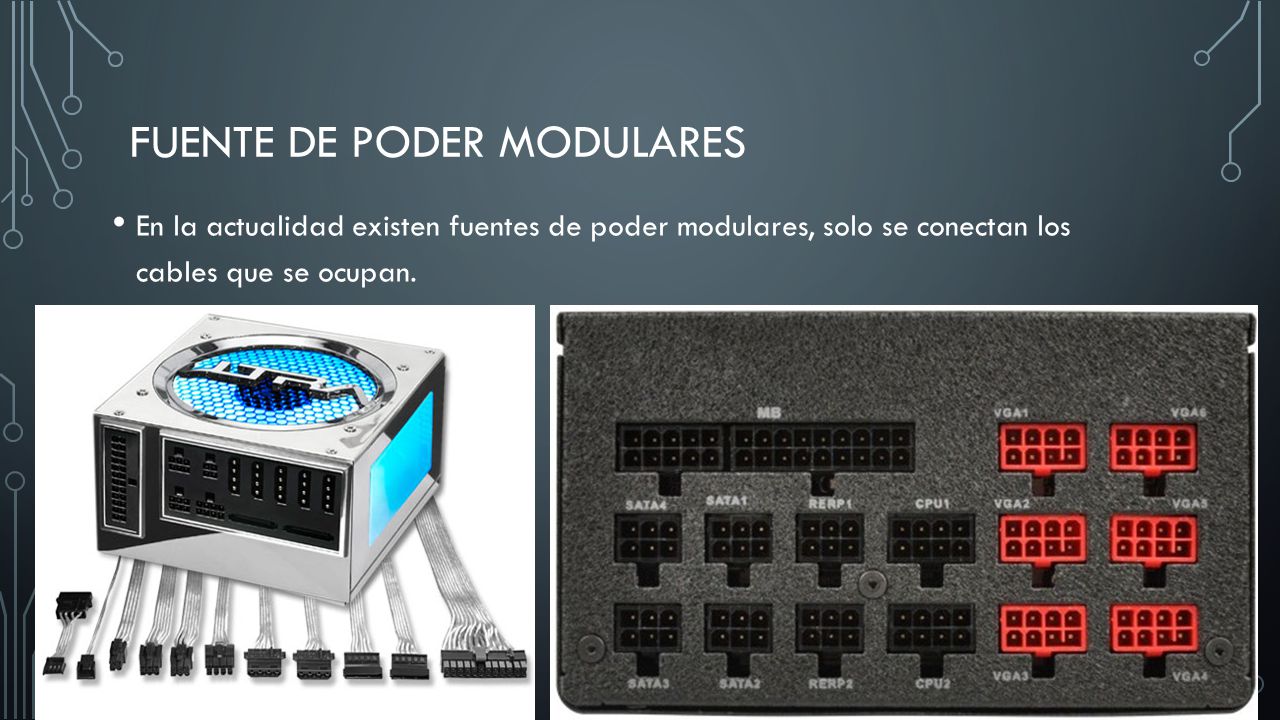

14 Fuente de poder modulares
En la actualidad existen fuentes de poder modulares, solo se conectan los cables que se ocupan.
