LAS ETAPAS DE LA SIMULACION NUMERICA

Presentación del tema: "LAS ETAPAS DE LA SIMULACION NUMERICA"— Transcripción de la presentación:

1 LAS ETAPAS DE LA SIMULACION NUMERICA

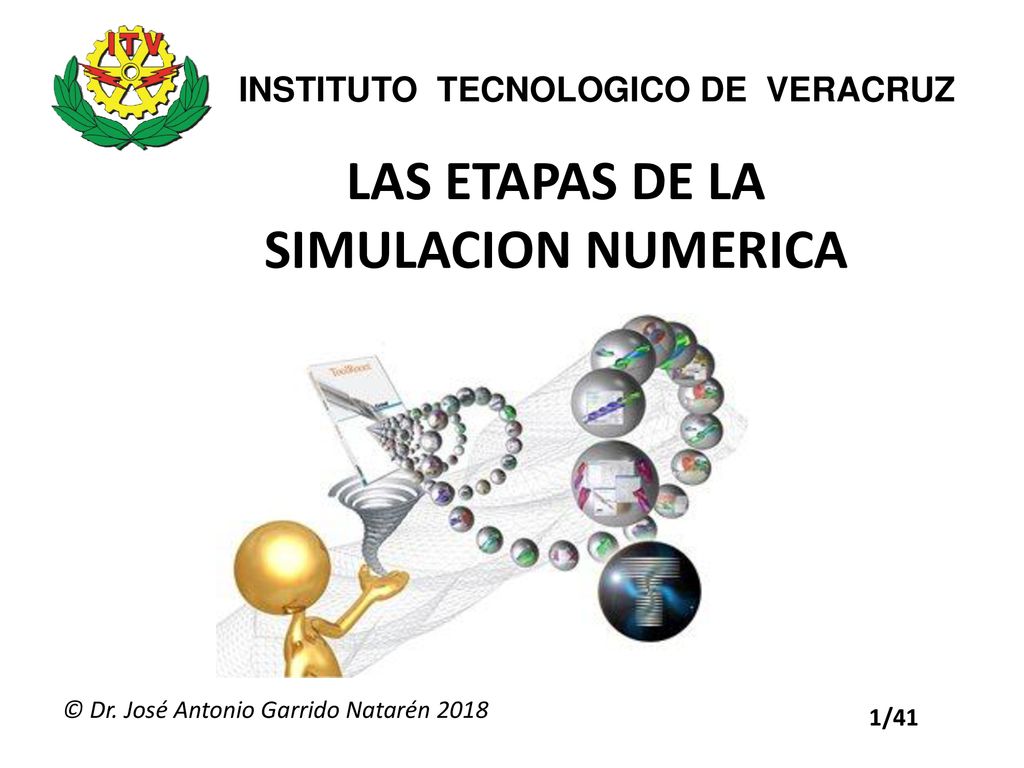

INSTITUTO TECNOLOGICO DE VERACRUZ LAS ETAPAS DE LA SIMULACION NUMERICA © Dr. José Antonio Garrido Natarén 2018 1/41

2 LAS ETAPAS DE LA SIMULACION NUMERICA
1. Formulación del problema 2. Definición del sistema 3. Formulación del modelo 4. Recolección de datos 5. Implementación del modelo en la computadora 6. Verificación 7. Validación 8. Diseño de experimentos 9. Experimentación 10.Interpretación 11.Documentación 2/41

3 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema
La formulación del problema es la etapa donde se estructura formalmente la idea de la simulación. La formulación del problema es la etapa más importante de cualquier proyecto de simulación 3/41

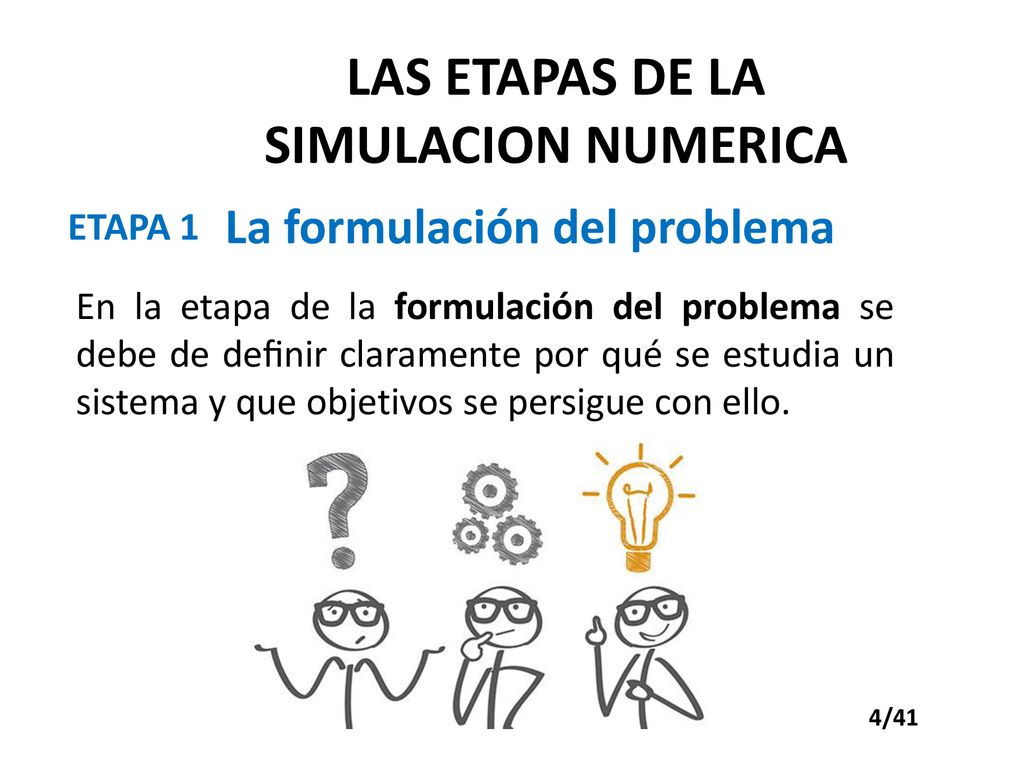

4 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema
En la etapa de la formulación del problema se debe de definir claramente por qué se estudia un sistema y que objetivos se persigue con ello. 4/41

5 5/41

6 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema

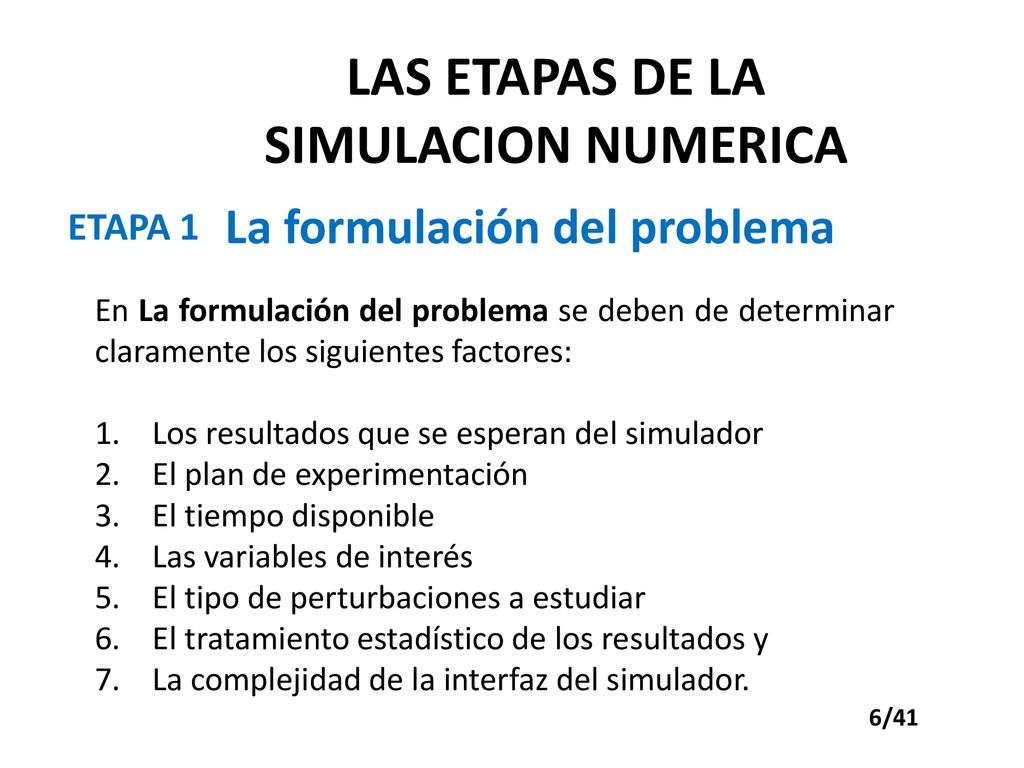

En La formulación del problema se deben de determinar claramente los siguientes factores: Los resultados que se esperan del simulador El plan de experimentación El tiempo disponible Las variables de interés El tipo de perturbaciones a estudiar El tratamiento estadístico de los resultados y La complejidad de la interfaz del simulador. 6/41

7 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema
En este paso debe quedar perfectamente establecido el objetivo de la simulación 7/41

8 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema

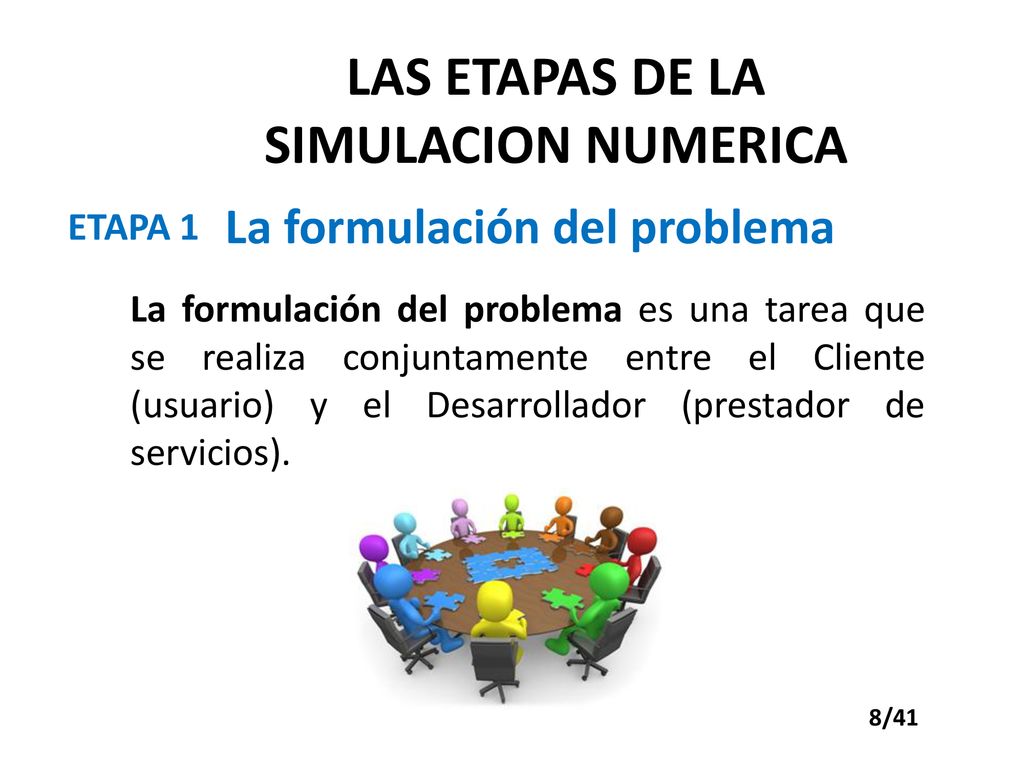

La formulación del problema es una tarea que se realiza conjuntamente entre el Cliente (usuario) y el Desarrollador (prestador de servicios). 8/41

9 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del problema

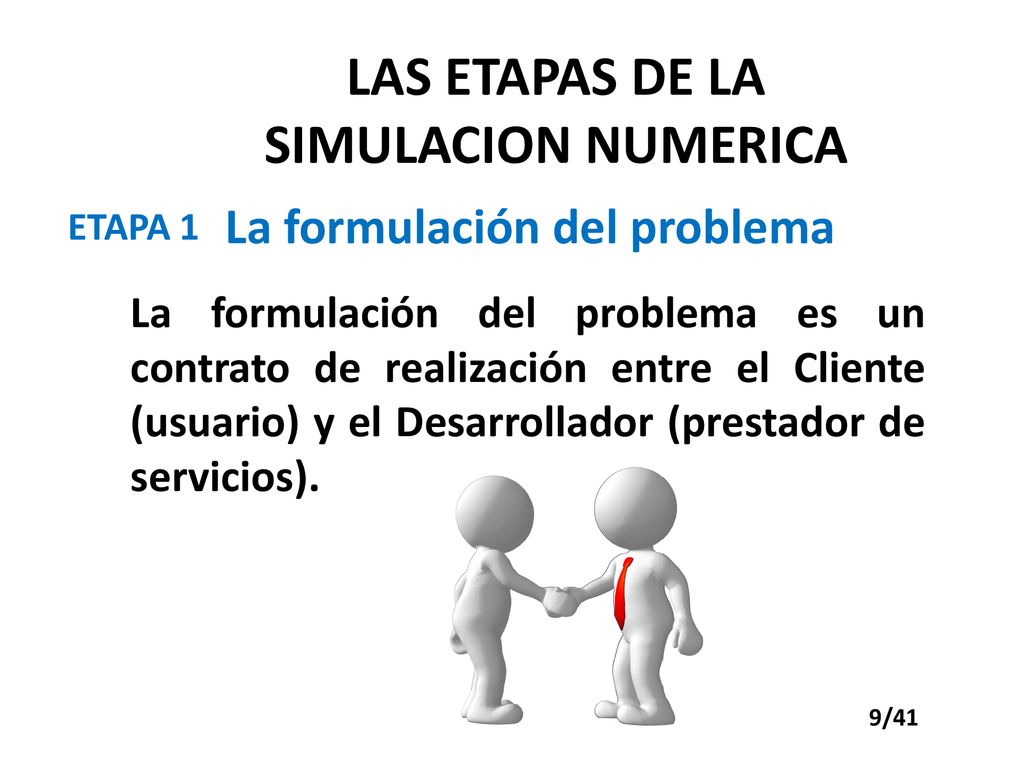

La formulación del problema es un contrato de realización entre el Cliente (usuario) y el Desarrollador (prestador de servicios). 9/41

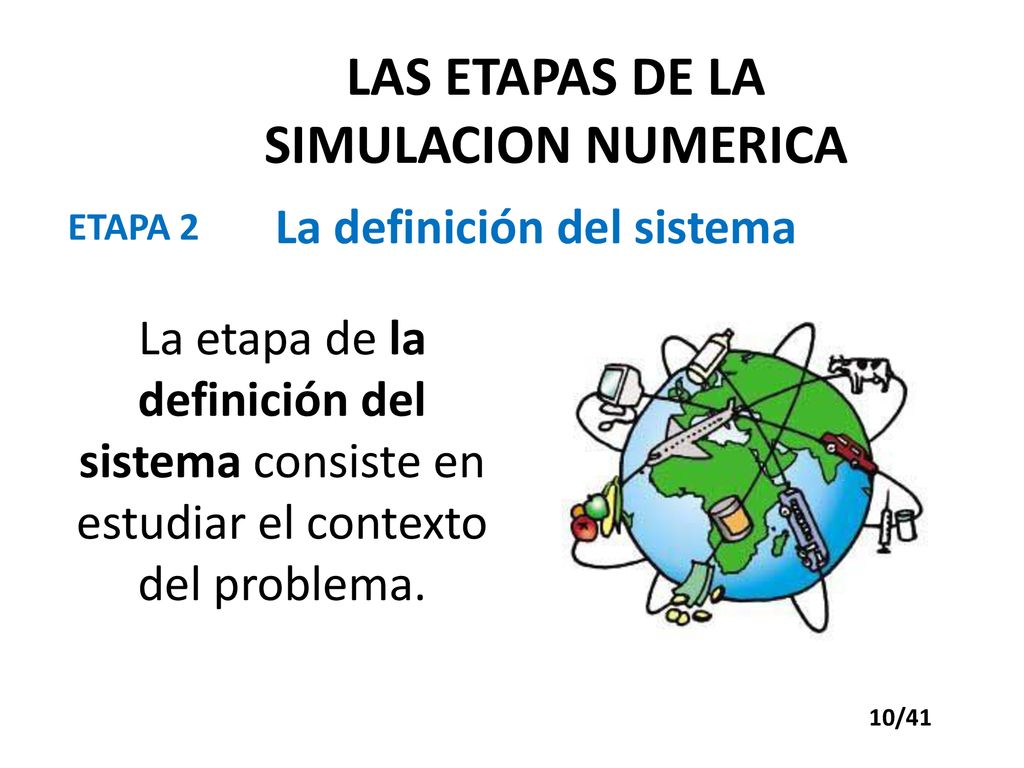

10 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema
La etapa de la definición del sistema consiste en estudiar el contexto del problema. 10/41

11 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema

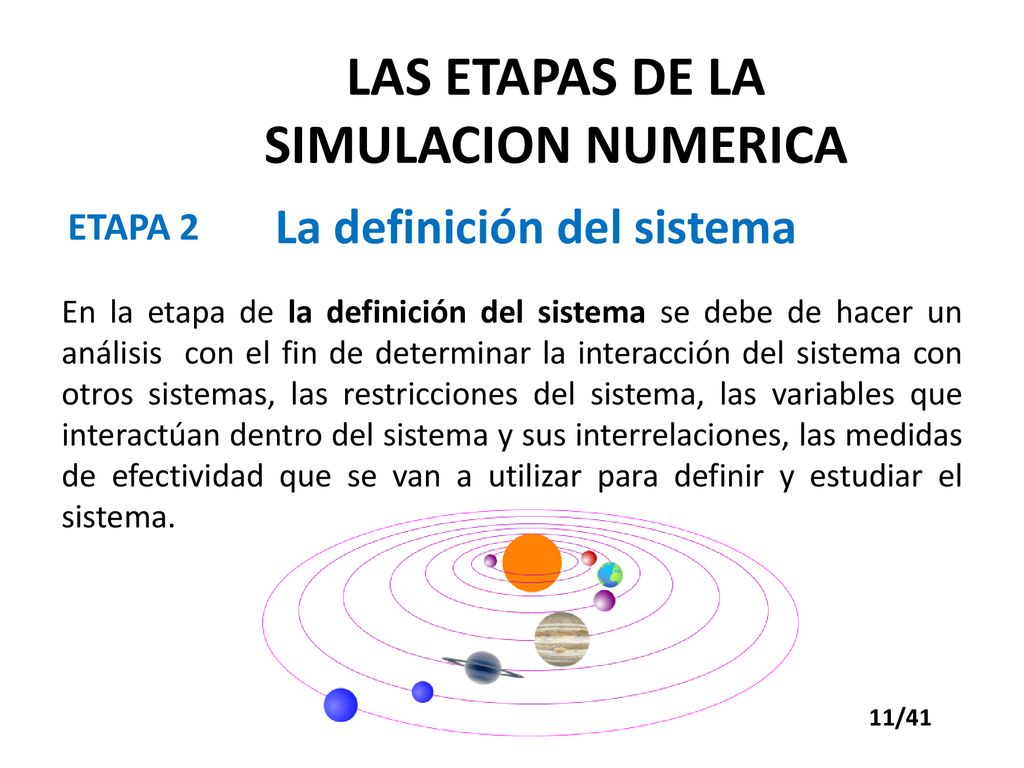

En la etapa de la definición del sistema se debe de hacer un análisis con el fin de determinar la interacción del sistema con otros sistemas, las restricciones del sistema, las variables que interactúan dentro del sistema y sus interrelaciones, las medidas de efectividad que se van a utilizar para definir y estudiar el sistema. 11/41

12 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema

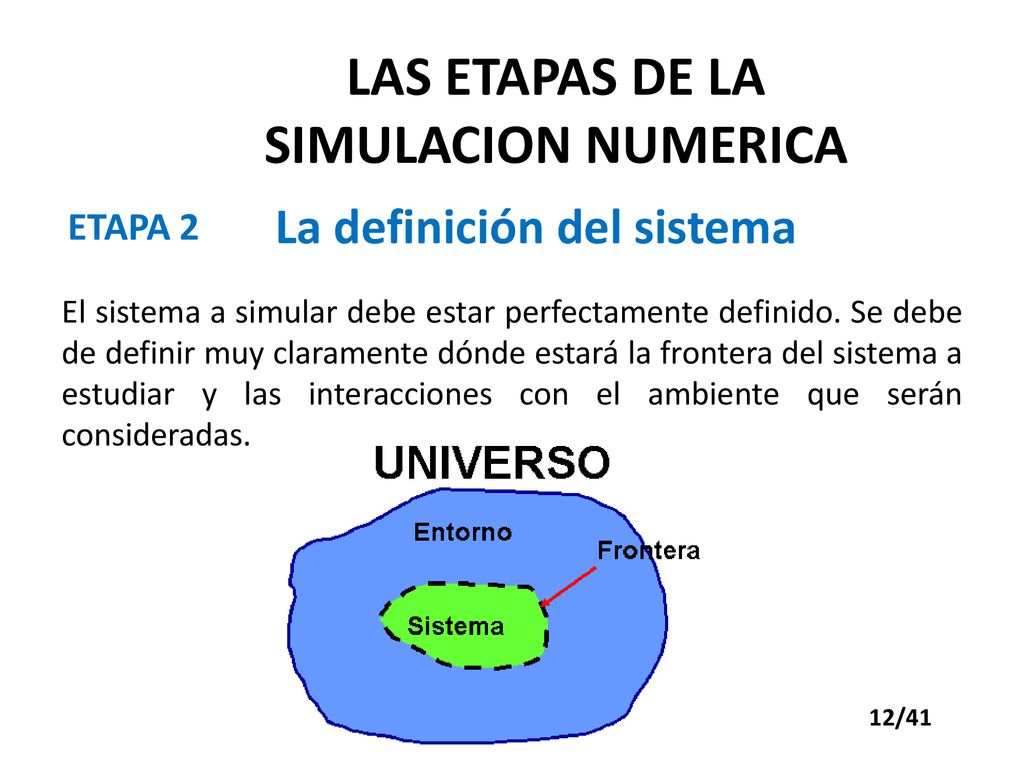

El sistema a simular debe estar perfectamente definido. Se debe de definir muy claramente dónde estará la frontera del sistema a estudiar y las interacciones con el ambiente que serán consideradas. 12/41

13 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema

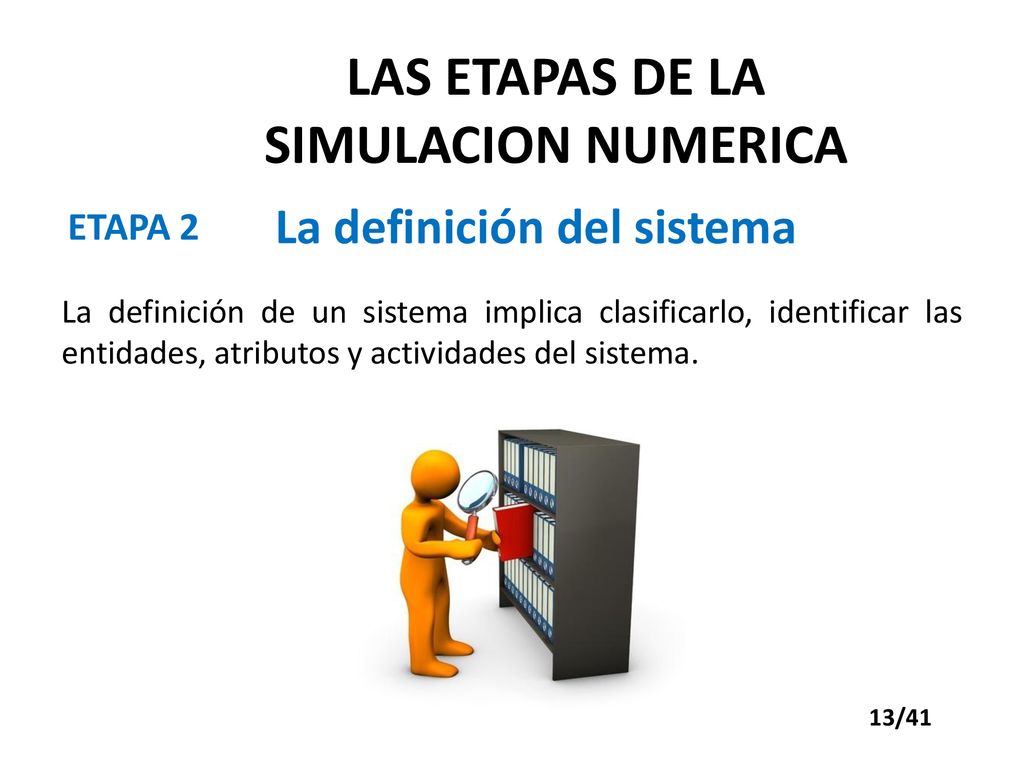

La definición de un sistema implica clasificarlo, identificar las entidades, atributos y actividades del sistema. 13/41

14 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema

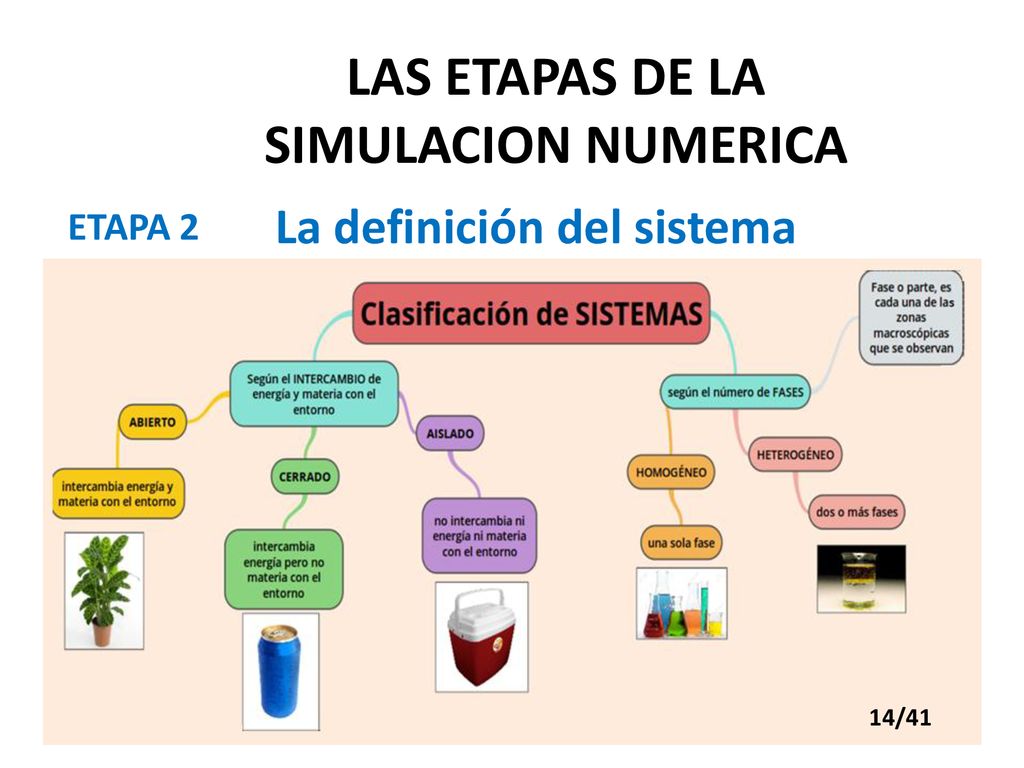

14/41

15 LAS ETAPAS DE LA SIMULACION NUMERICA

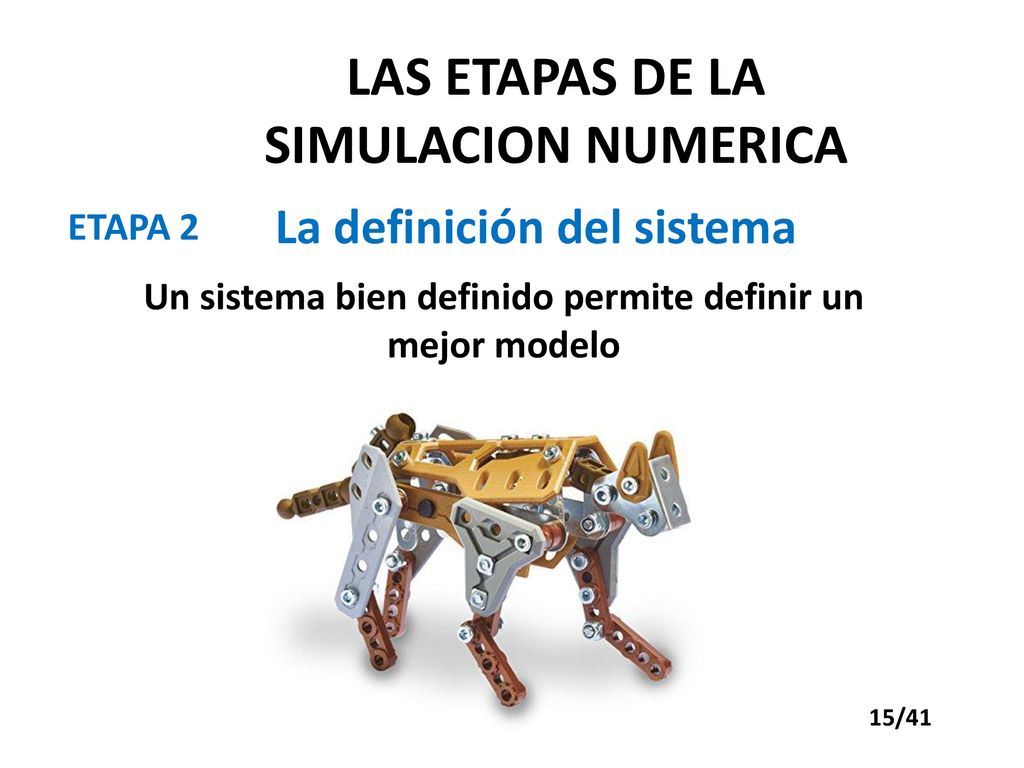

La definición del sistema ETAPA 2 Un sistema bien definido permite definir un mejor modelo 15/41

16 LAS ETAPAS DE LA SIMULACION NUMERICA La definición del sistema

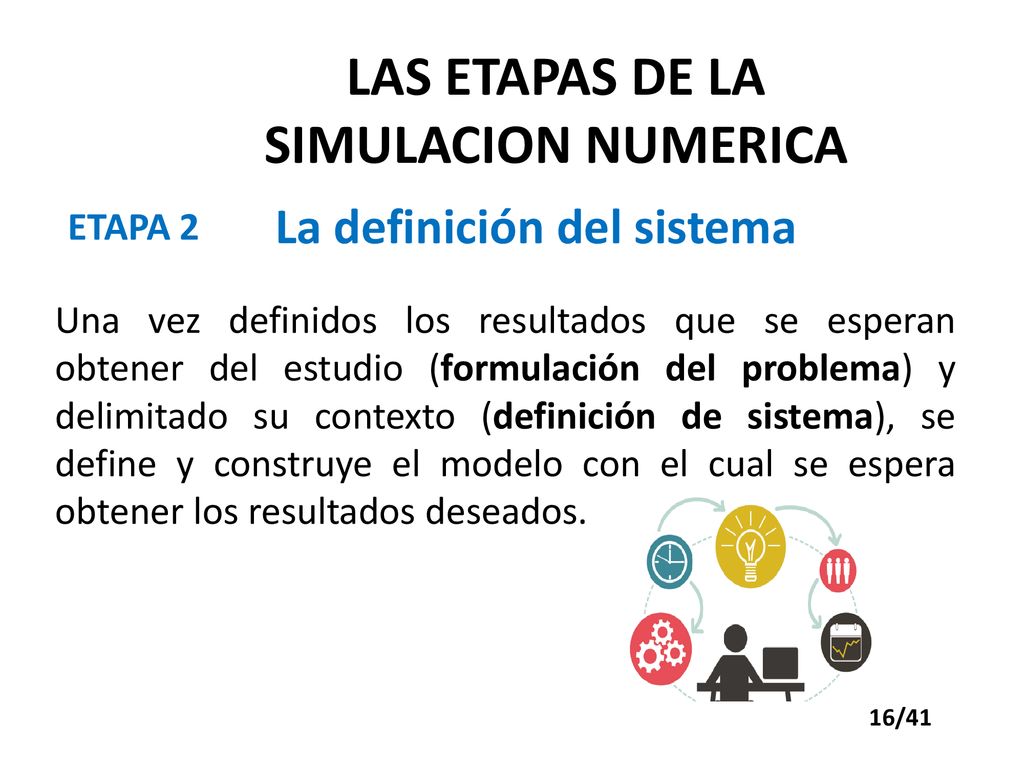

Una vez definidos los resultados que se esperan obtener del estudio (formulación del problema) y delimitado su contexto (definición de sistema), se define y construye el modelo con el cual se espera obtener los resultados deseados. 16/41

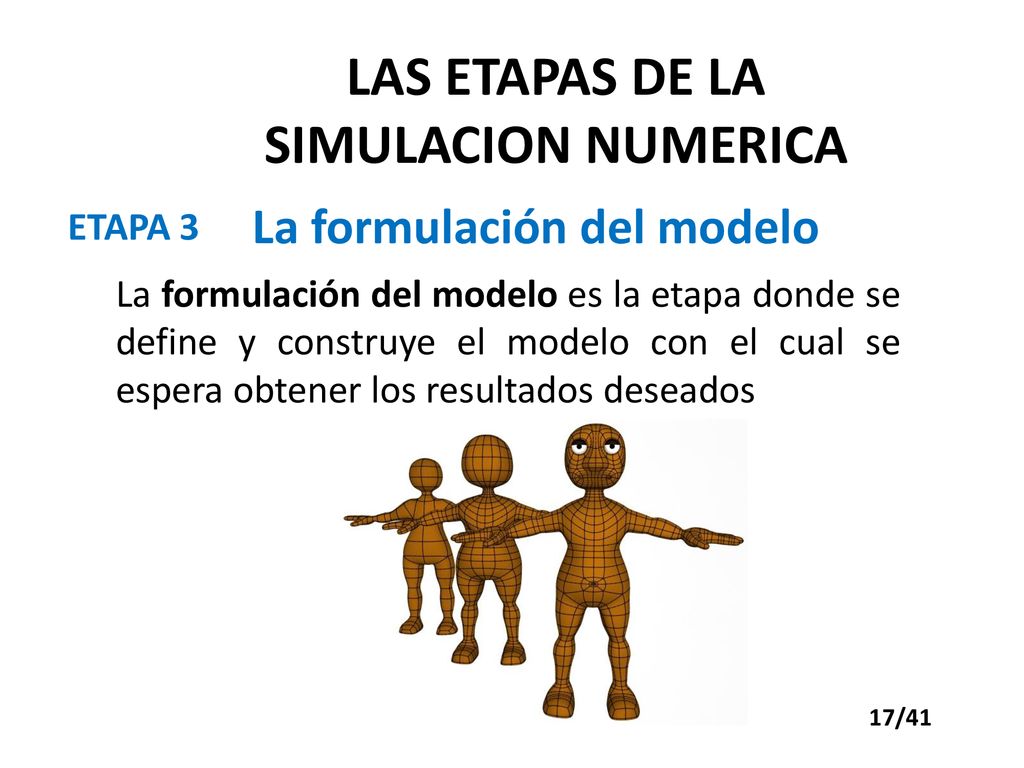

17 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del modelo
La formulación del modelo es la etapa donde se define y construye el modelo con el cual se espera obtener los resultados deseados 17/41

18 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del modelo

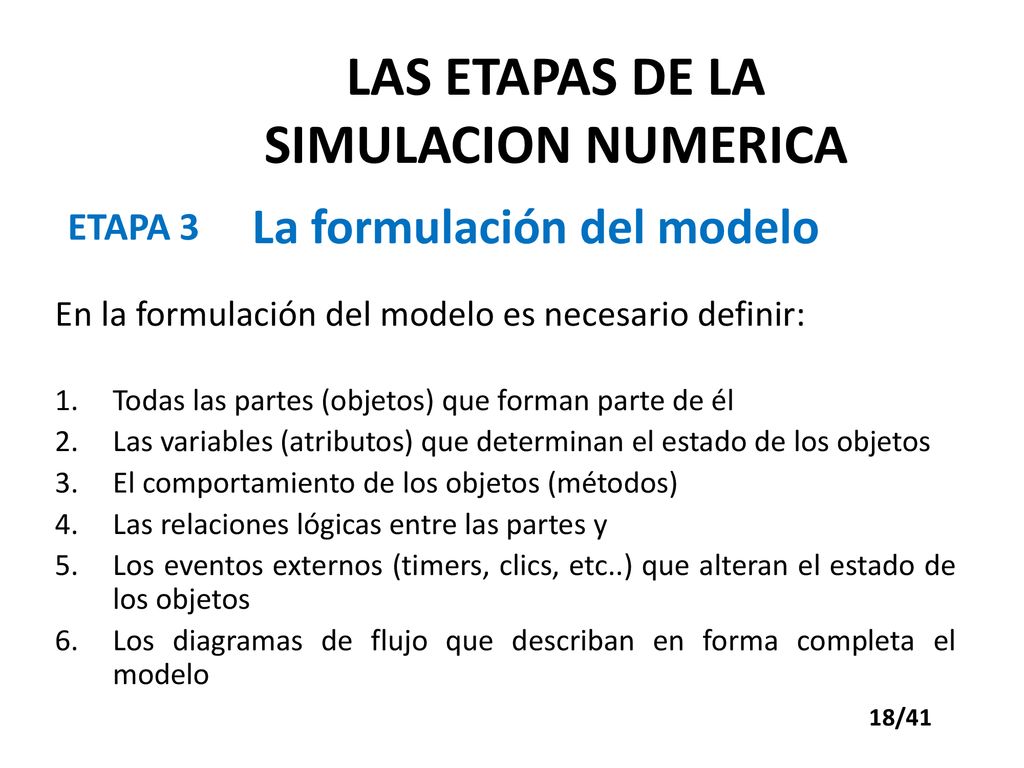

En la formulación del modelo es necesario definir: Todas las partes (objetos) que forman parte de él Las variables (atributos) que determinan el estado de los objetos El comportamiento de los objetos (métodos) Las relaciones lógicas entre las partes y Los eventos externos (timers, clics, etc..) que alteran el estado de los objetos Los diagramas de flujo que describan en forma completa el modelo 18/41

19 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del modelo

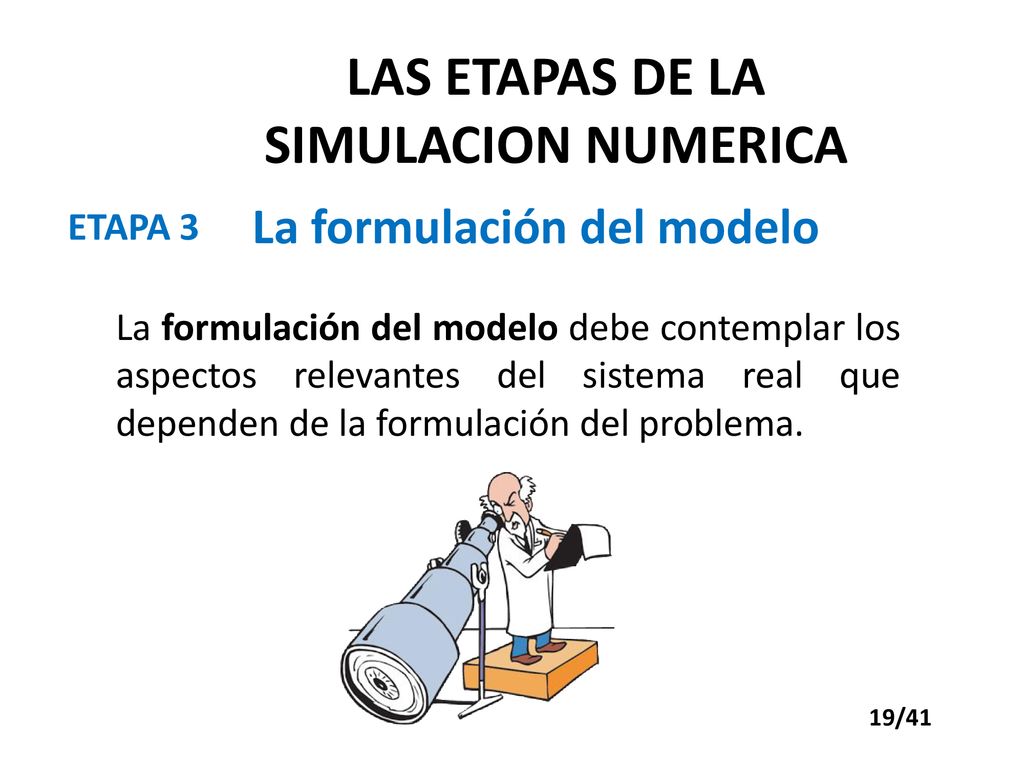

La formulación del modelo debe contemplar los aspectos relevantes del sistema real que dependen de la formulación del problema. 19/41

20 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del modelo

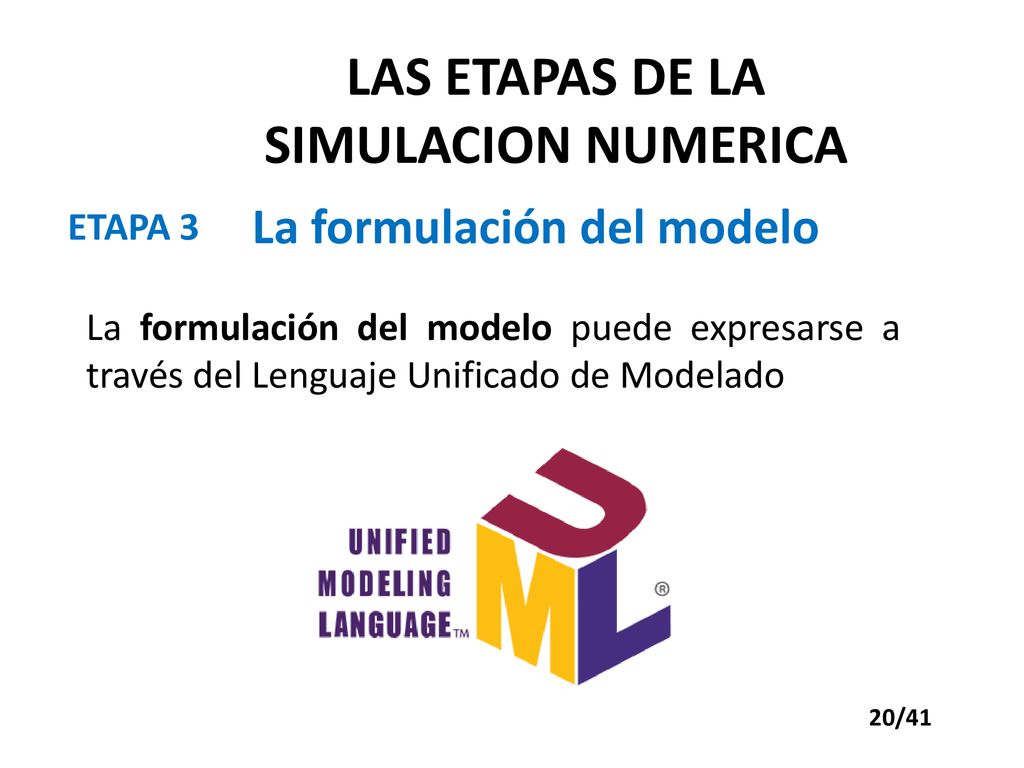

La formulación del modelo puede expresarse a través del Lenguaje Unificado de Modelado 20/41

21 LAS ETAPAS DE LA SIMULACION NUMERICA La formulación del modelo

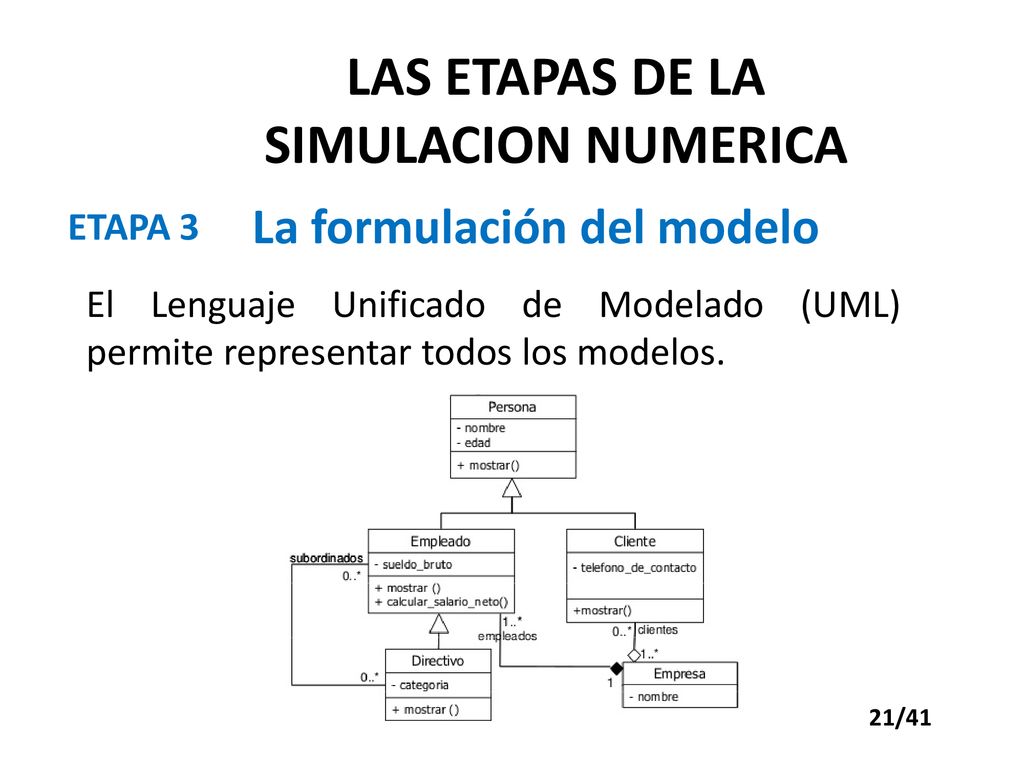

El Lenguaje Unificado de Modelado (UML) permite representar todos los modelos. 21/41

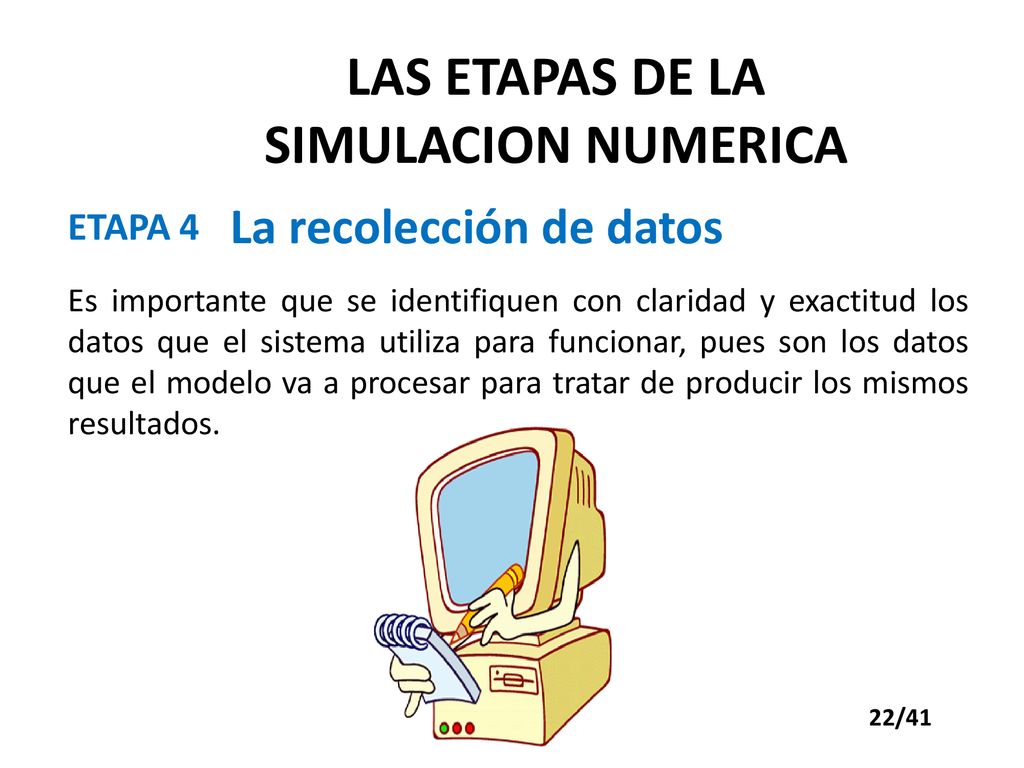

22 LAS ETAPAS DE LA SIMULACION NUMERICA La recolección de datos
Es importante que se identifiquen con claridad y exactitud los datos que el sistema utiliza para funcionar, pues son los datos que el modelo va a procesar para tratar de producir los mismos resultados. 22/41

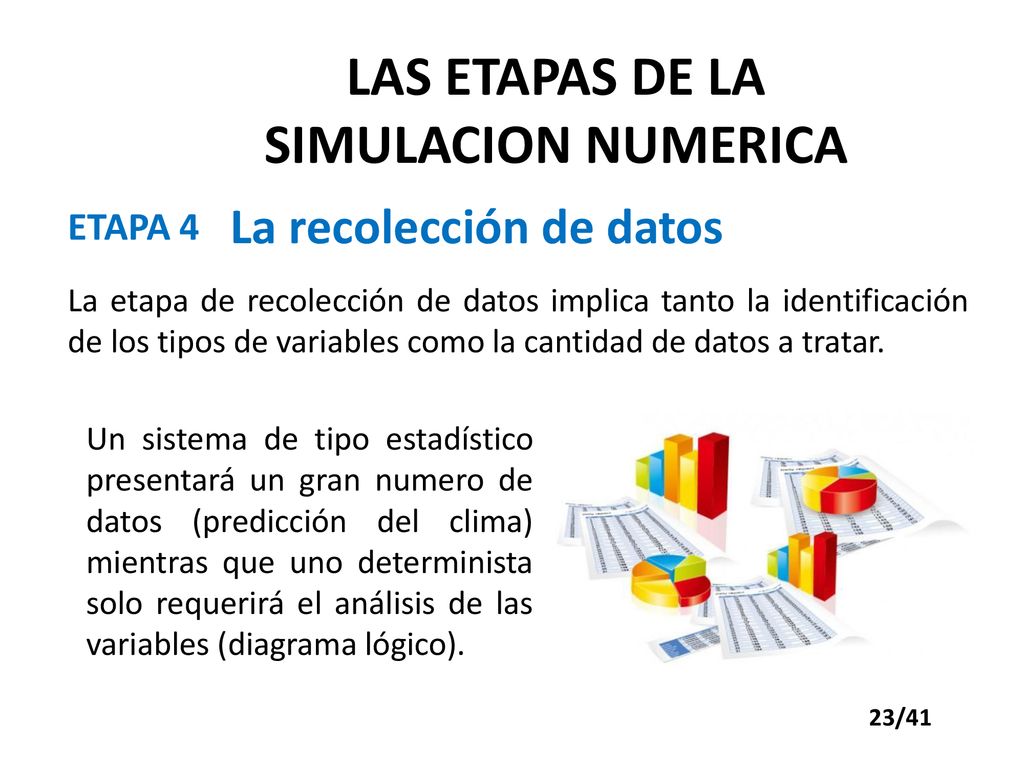

23 LAS ETAPAS DE LA SIMULACION NUMERICA La recolección de datos
La etapa de recolección de datos implica tanto la identificación de los tipos de variables como la cantidad de datos a tratar. Un sistema de tipo estadístico presentará un gran numero de datos (predicción del clima) mientras que uno determinista solo requerirá el análisis de las variables (diagrama lógico). 23/41

24 LAS ETAPAS DE LA SIMULACION NUMERICA Implementación del Modelo

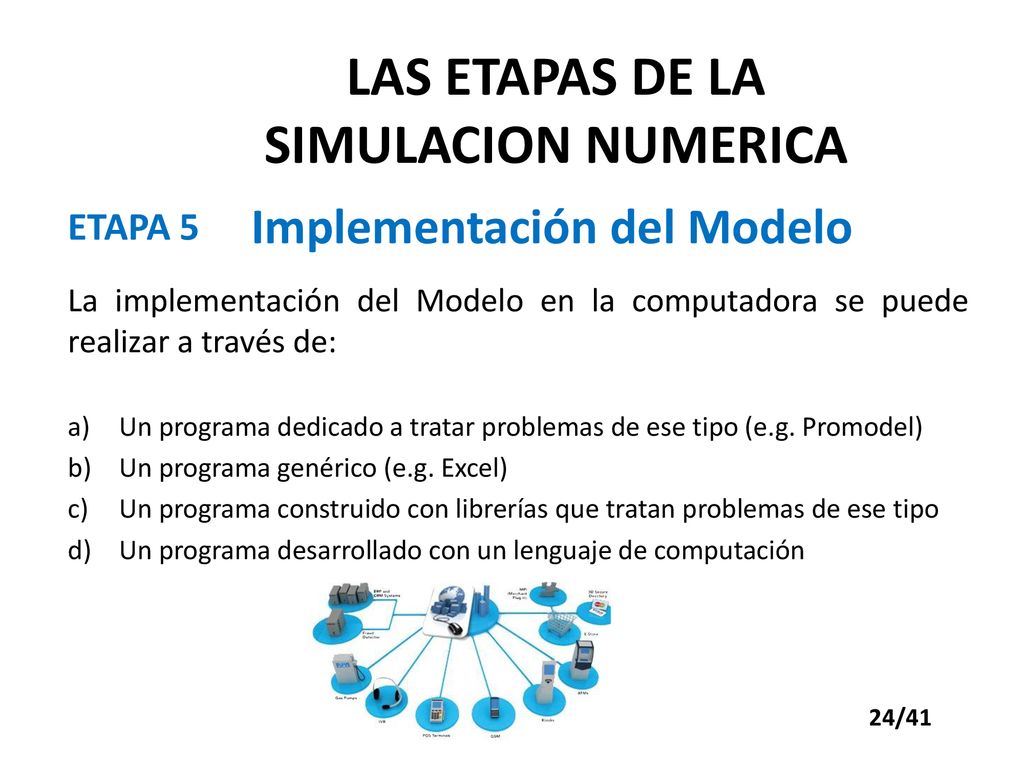

La implementación del Modelo en la computadora se puede realizar a través de: Un programa dedicado a tratar problemas de ese tipo (e.g. Promodel) Un programa genérico (e.g. Excel) Un programa construido con librerías que tratan problemas de ese tipo Un programa desarrollado con un lenguaje de computación 24/41

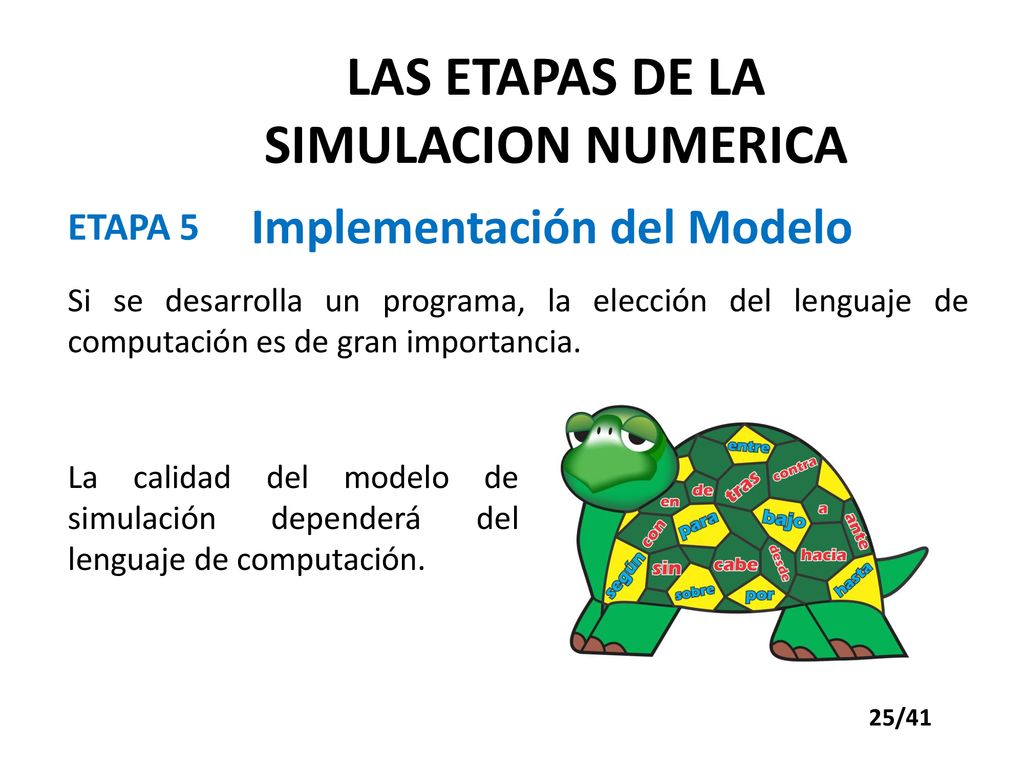

25 LAS ETAPAS DE LA SIMULACION NUMERICA Implementación del Modelo
Si se desarrolla un programa, la elección del lenguaje de computación es de gran importancia. La calidad del modelo de simulación dependerá del lenguaje de computación. 25/41

26 LAS ETAPAS DE LA SIMULACION NUMERICA Implementación del Modelo
Tipos de lenguajes de computación: Lenguaje maquina Ensambladores Alto nivel Interpretados Compilados Declarativos Imperativos Estructurados Objeto Base de datos 26/41

27 LAS ETAPAS DE LA SIMULACION NUMERICA Implementación del Modelo

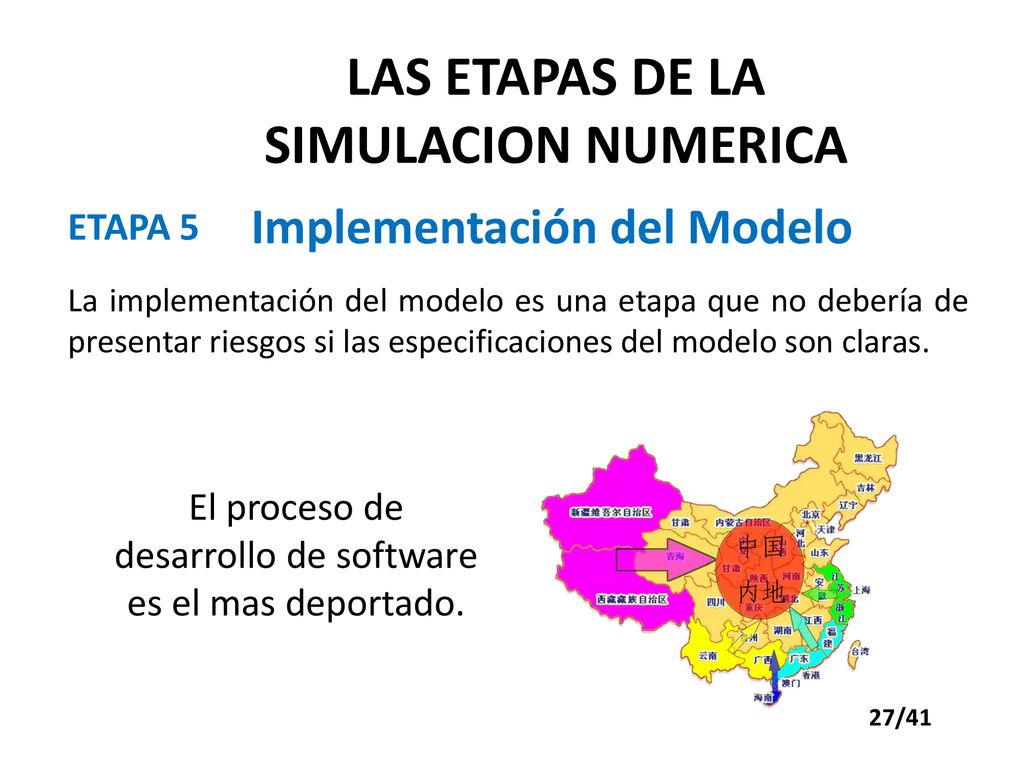

La implementación del modelo es una etapa que no debería de presentar riesgos si las especificaciones del modelo son claras. El proceso de desarrollo de software es el mas deportado. 27/41

28 LAS ETAPAS DE LA SIMULACION NUMERICA

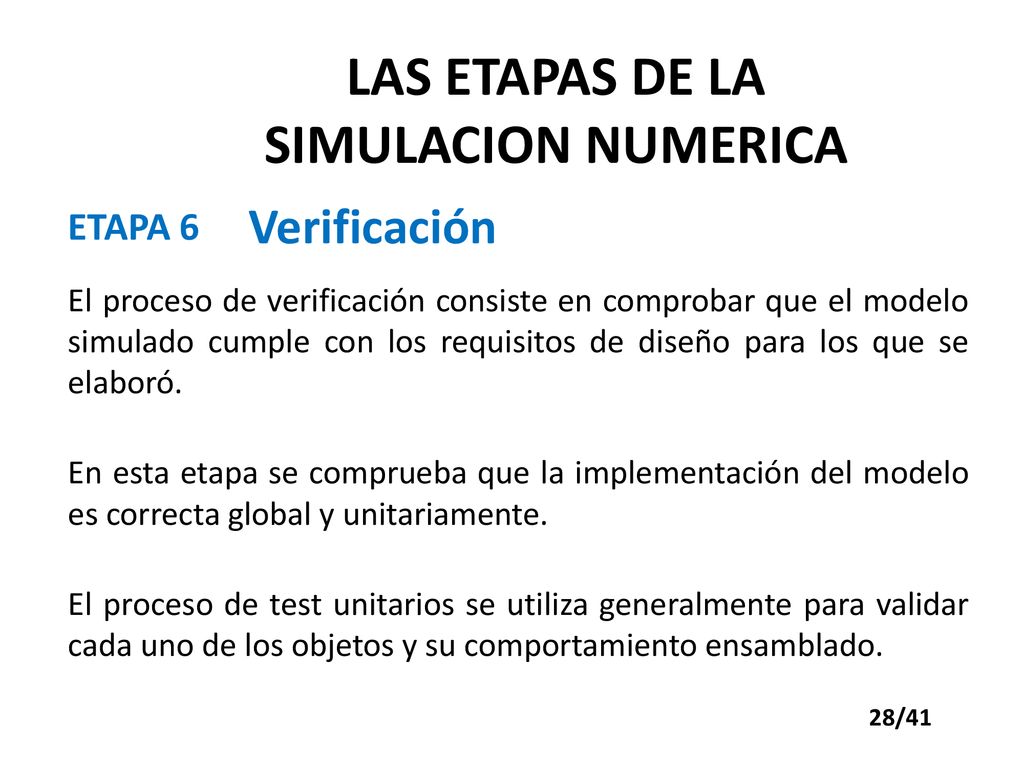

Verificación ETAPA 6 El proceso de verificación consiste en comprobar que el modelo simulado cumple con los requisitos de diseño para los que se elaboró. En esta etapa se comprueba que la implementación del modelo es correcta global y unitariamente. El proceso de test unitarios se utiliza generalmente para validar cada uno de los objetos y su comportamiento ensamblado. 28/41

29 LAS ETAPAS DE LA SIMULACION NUMERICA

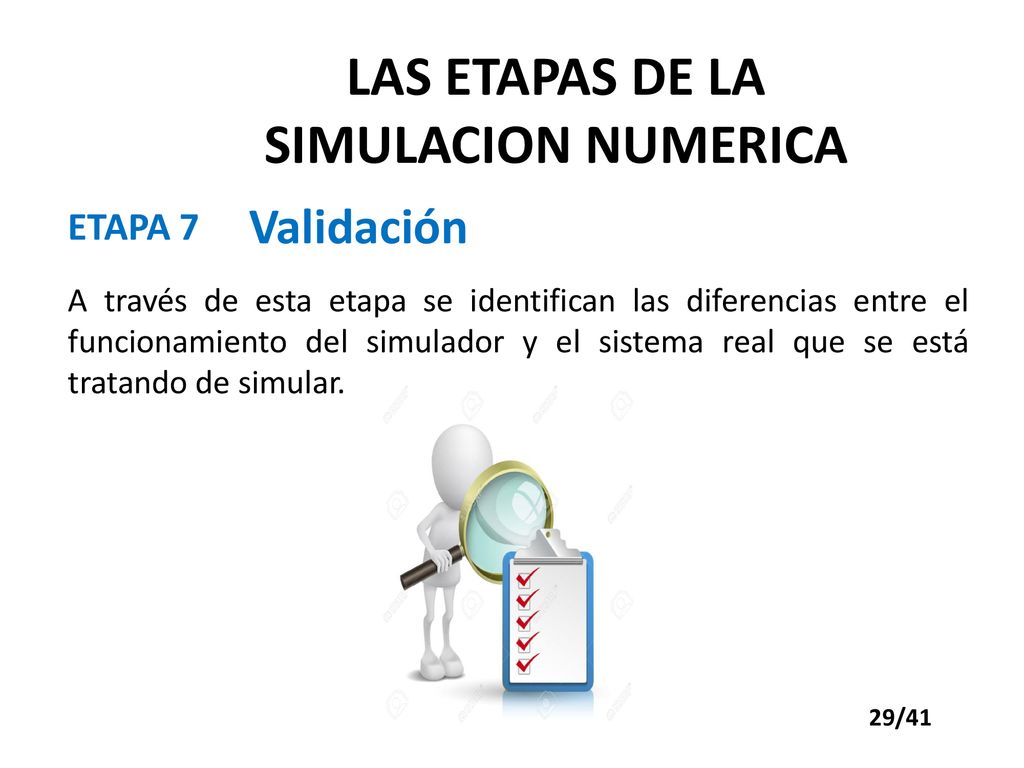

Validación ETAPA 7 A través de esta etapa se identifican las diferencias entre el funcionamiento del simulador y el sistema real que se está tratando de simular. 29/41

30 LAS ETAPAS DE LA SIMULACION NUMERICA

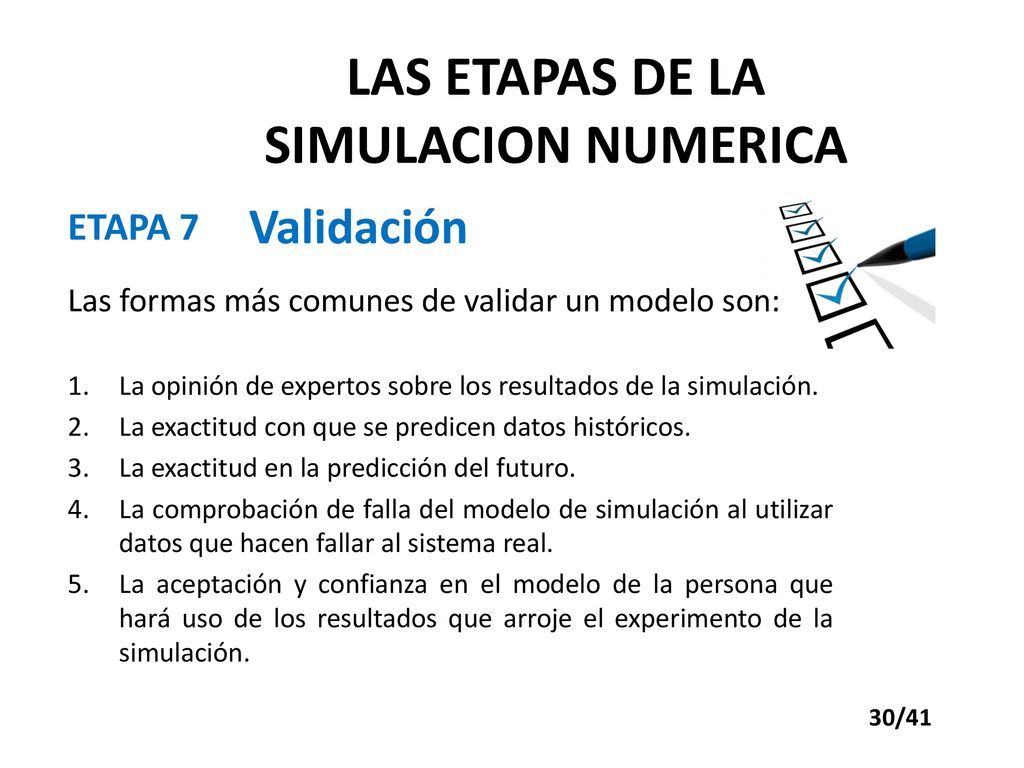

Validación ETAPA 7 Las formas más comunes de validar un modelo son: La opinión de expertos sobre los resultados de la simulación. La exactitud con que se predicen datos históricos. La exactitud en la predicción del futuro. La comprobación de falla del modelo de simulación al utilizar datos que hacen fallar al sistema real. La aceptación y confianza en el modelo de la persona que hará uso de los resultados que arroje el experimento de la simulación. 30/41

31 LAS ETAPAS DE LA SIMULACION NUMERICA

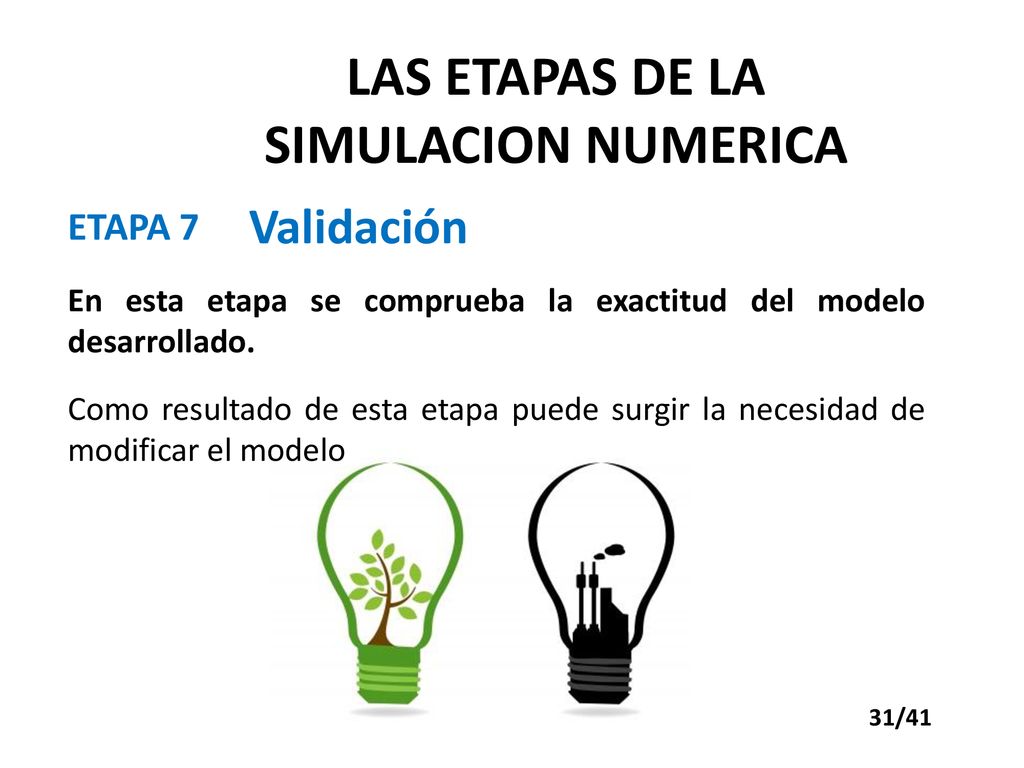

Validación ETAPA 7 En esta etapa se comprueba la exactitud del modelo desarrollado. Como resultado de esta etapa puede surgir la necesidad de modificar el modelo 31/41

32 LAS ETAPAS DE LA SIMULACION NUMERICA Diseño de experimentos

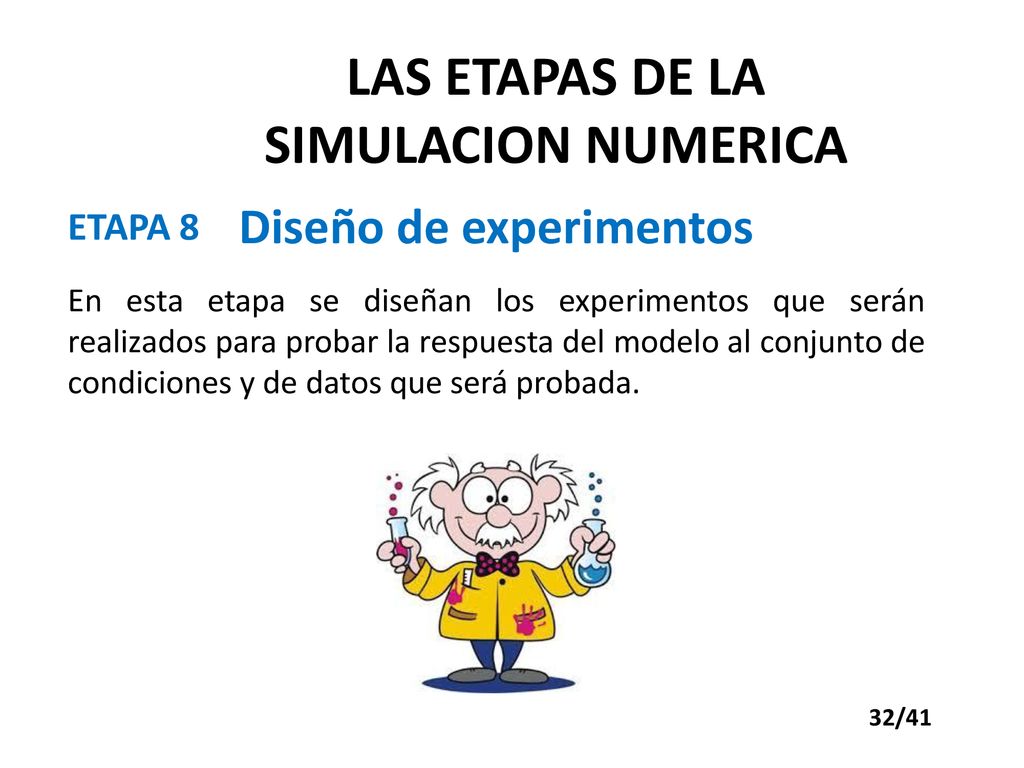

En esta etapa se diseñan los experimentos que serán realizados para probar la respuesta del modelo al conjunto de condiciones y de datos que será probada. 32/41

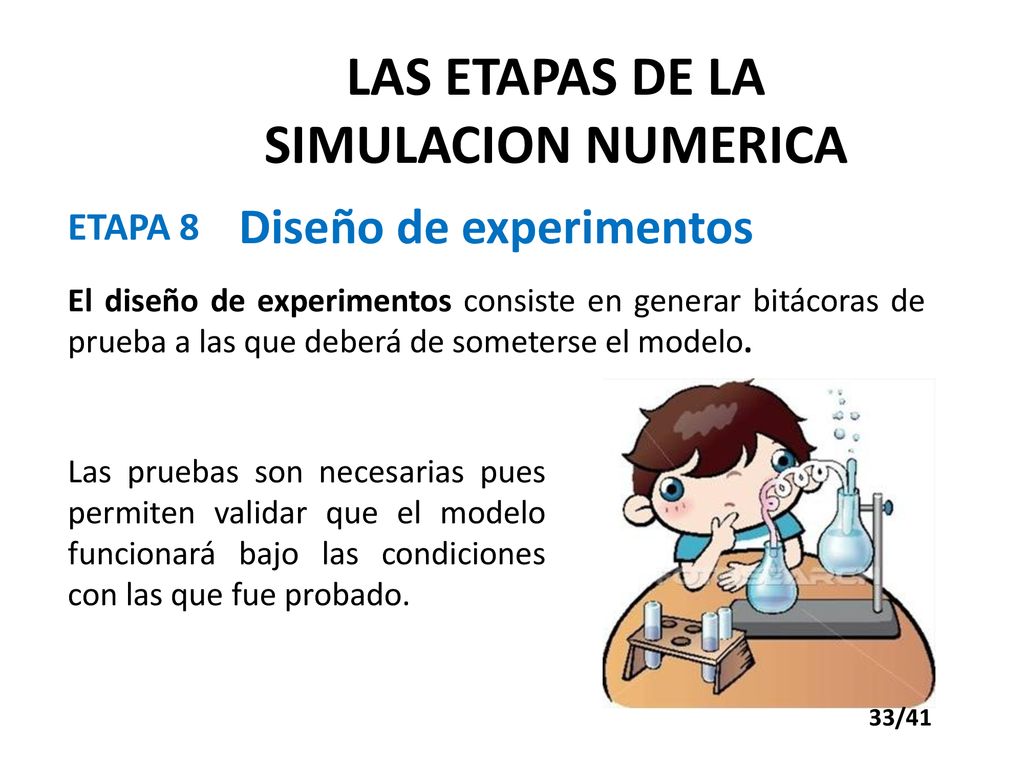

33 LAS ETAPAS DE LA SIMULACION NUMERICA Diseño de experimentos
El diseño de experimentos consiste en generar bitácoras de prueba a las que deberá de someterse el modelo. Las pruebas son necesarias pues permiten validar que el modelo funcionará bajo las condiciones con las que fue probado. 33/41

34 LAS ETAPAS DE LA SIMULACION NUMERICA Diseño de experimentos
En esta etapa se diseñan las características de cada prueba y se determina el número de experimentos a realizar. 34/41

35 LAS ETAPAS DE LA SIMULACION NUMERICA
Experimentación ETAPA 9 La experimentación consiste en comprobar que el comportamiento del modelo es correcto y que los resultados generados son los deseados. En esta etapa se realizan las simulaciones de acuerdo a las bitácoras de prueba. Los resultados obtenidos son debidamente recolectados , procesados y documentados. 35/41

36 LAS ETAPAS DE LA SIMULACION NUMERICA

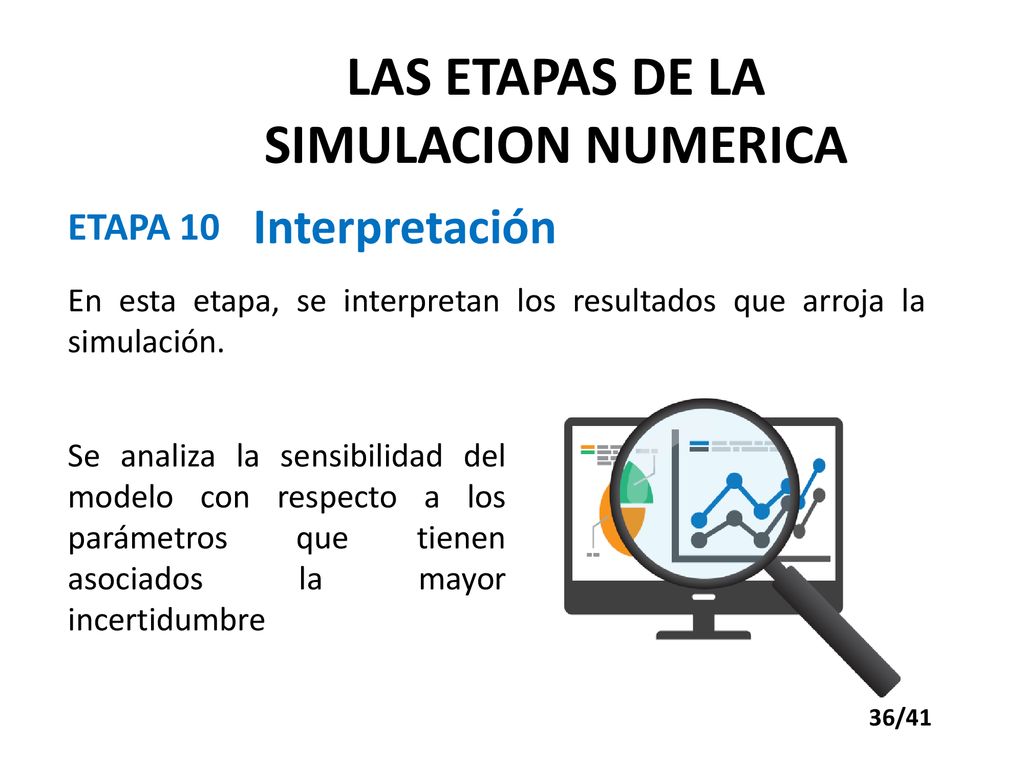

Interpretación ETAPA 10 En esta etapa, se interpretan los resultados que arroja la simulación. Se analiza la sensibilidad del modelo con respecto a los parámetros que tienen asociados la mayor incertidumbre 36/41

37 LAS ETAPAS DE LA SIMULACION NUMERICA

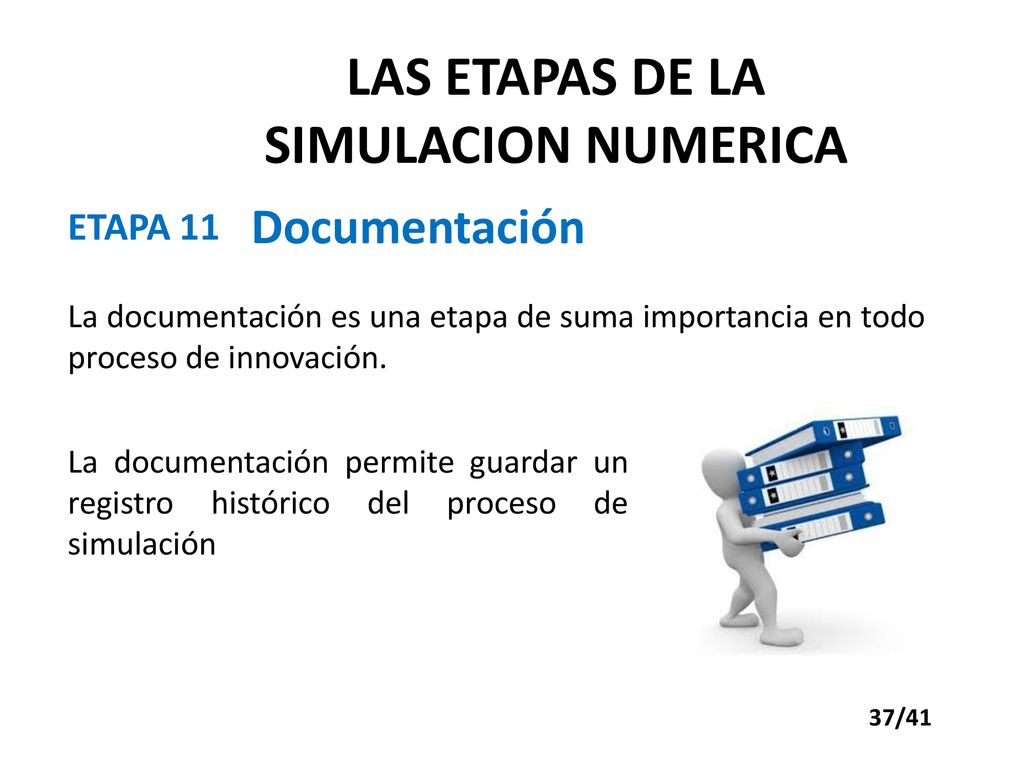

Documentación ETAPA 11 La documentación es una etapa de suma importancia en todo proceso de innovación. La documentación permite guardar un registro histórico del proceso de simulación 37/41

38 LAS ETAPAS DE LA SIMULACION NUMERICA
Documentación ETAPA 11 La documentación es una etapa de suma importancia en todo proceso de innovación. La documentación permite guardar un registro histórico del proceso de simulación. 38/41

39 LAS ETAPAS DE LA SIMULACION NUMERICA

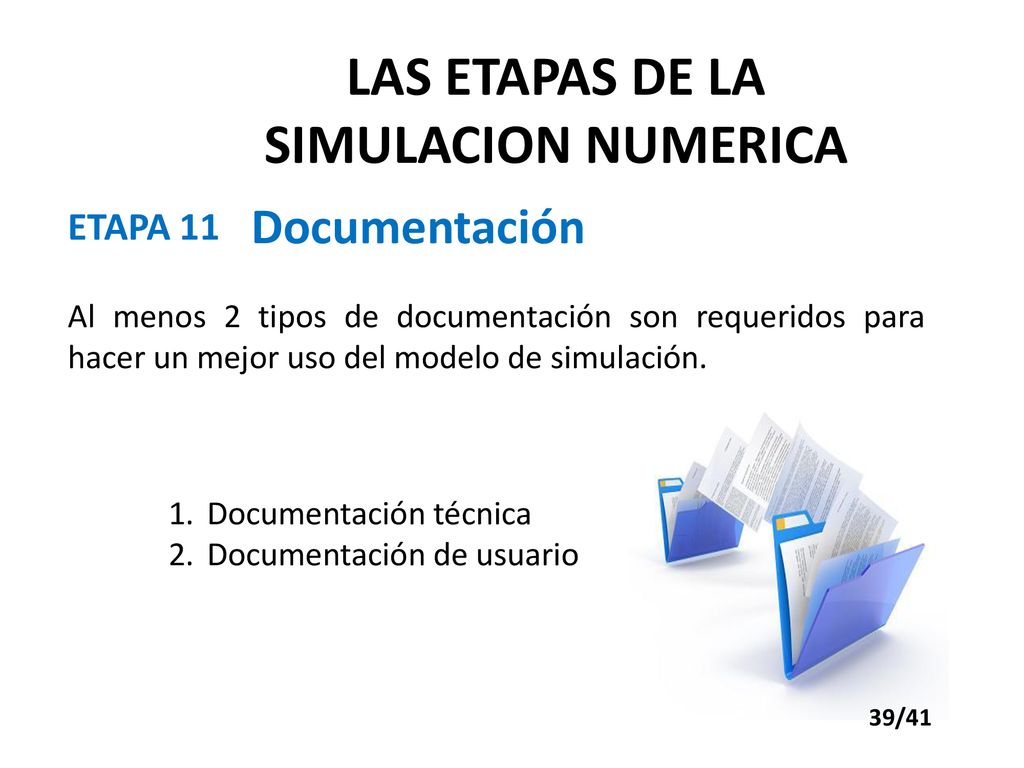

Documentación ETAPA 11 Al menos 2 tipos de documentación son requeridos para hacer un mejor uso del modelo de simulación. Documentación técnica Documentación de usuario 39/41

40 LAS ETAPAS DE LA SIMULACION NUMERICA

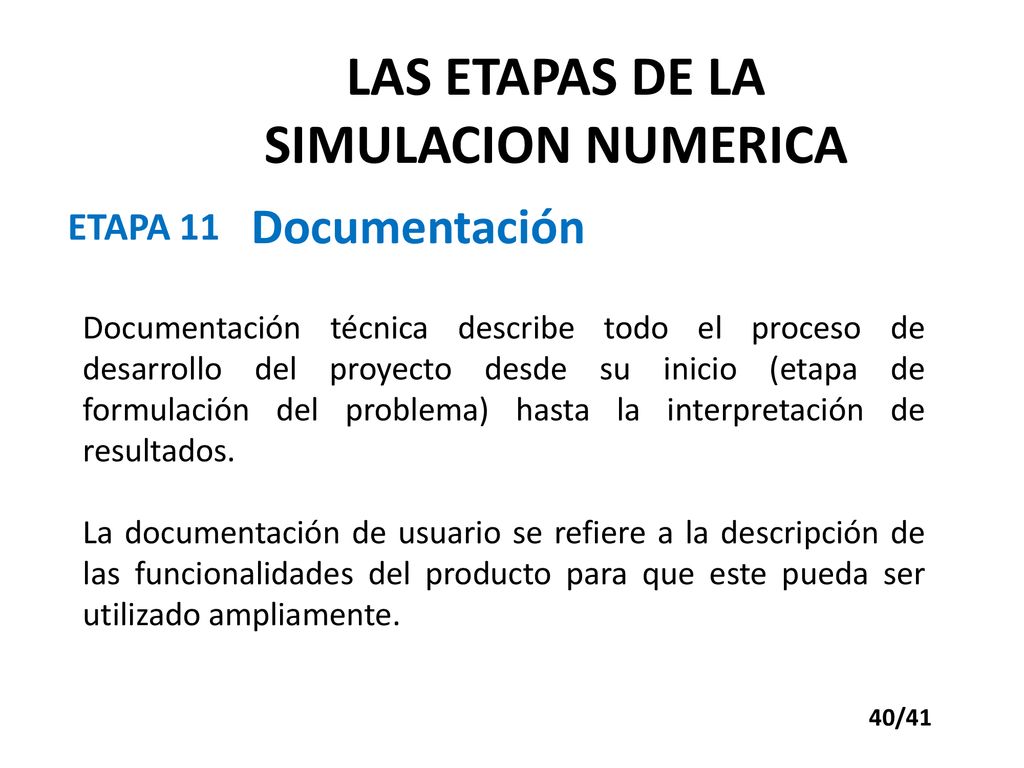

Documentación ETAPA 11 Documentación técnica describe todo el proceso de desarrollo del proyecto desde su inicio (etapa de formulación del problema) hasta la interpretación de resultados. La documentación de usuario se refiere a la descripción de las funcionalidades del producto para que este pueda ser utilizado ampliamente. 40/41

41 LAS ETAPAS DE LA SIMULACION NUMERICA
