AMPLIFICADORES OPERACIONALES

Presentación del tema: "AMPLIFICADORES OPERACIONALES"— Transcripción de la presentación:

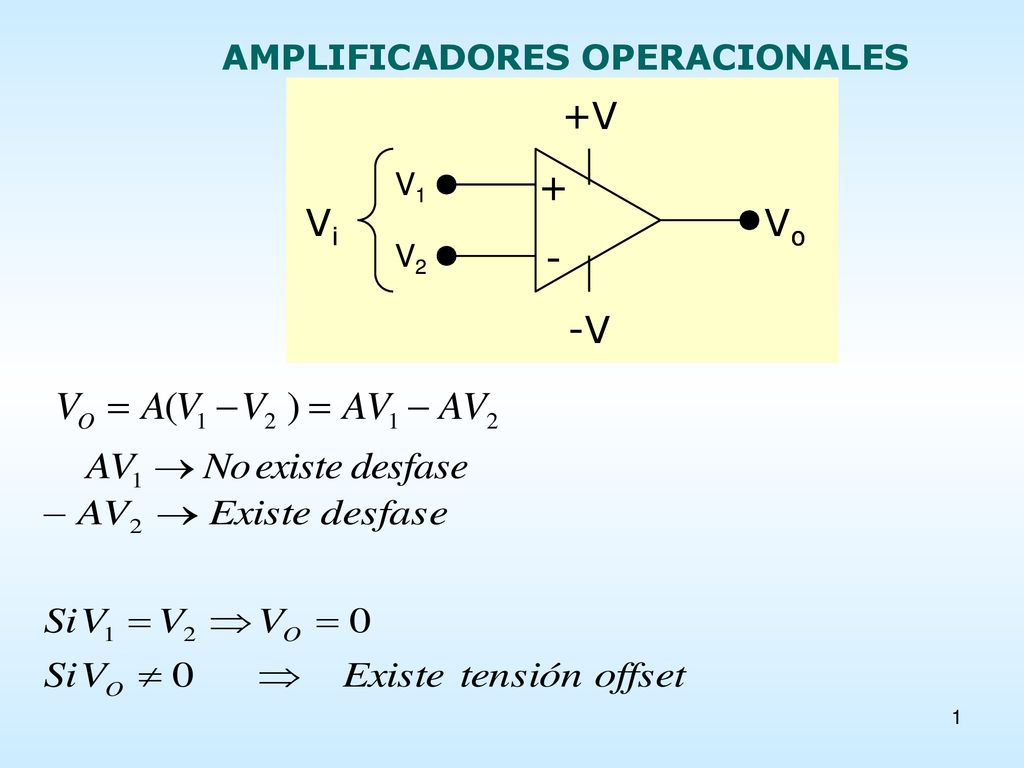

1 AMPLIFICADORES OPERACIONALES
simbolo de un amp-op

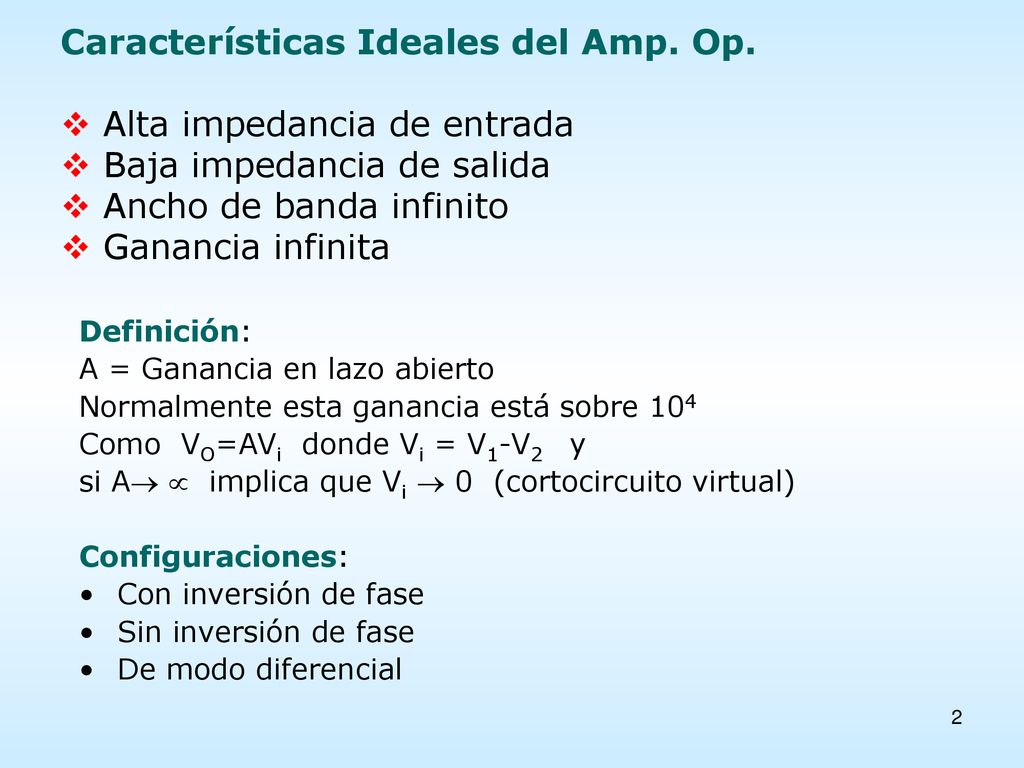

2 Características Ideales del Amp. Op. Alta impedancia de entrada
Baja impedancia de salida Ancho de banda infinito Ganancia infinita Definición: A = Ganancia en lazo abierto Normalmente esta ganancia está sobre 104 Como VO=AVi donde Vi = V1-V2 y si A  implica que Vi  0 (cortocircuito virtual) Configuraciones: Con inversión de fase Sin inversión de fase De modo diferencial

3 AMPLIFICADOR OPERACIONAL INVERSOR
Calculo de ganancia con inversion de fase

4 CÁLCULO DE GANANCIA EN UN AMP. OP. INVERSOR
Ganacia con inversion de fase

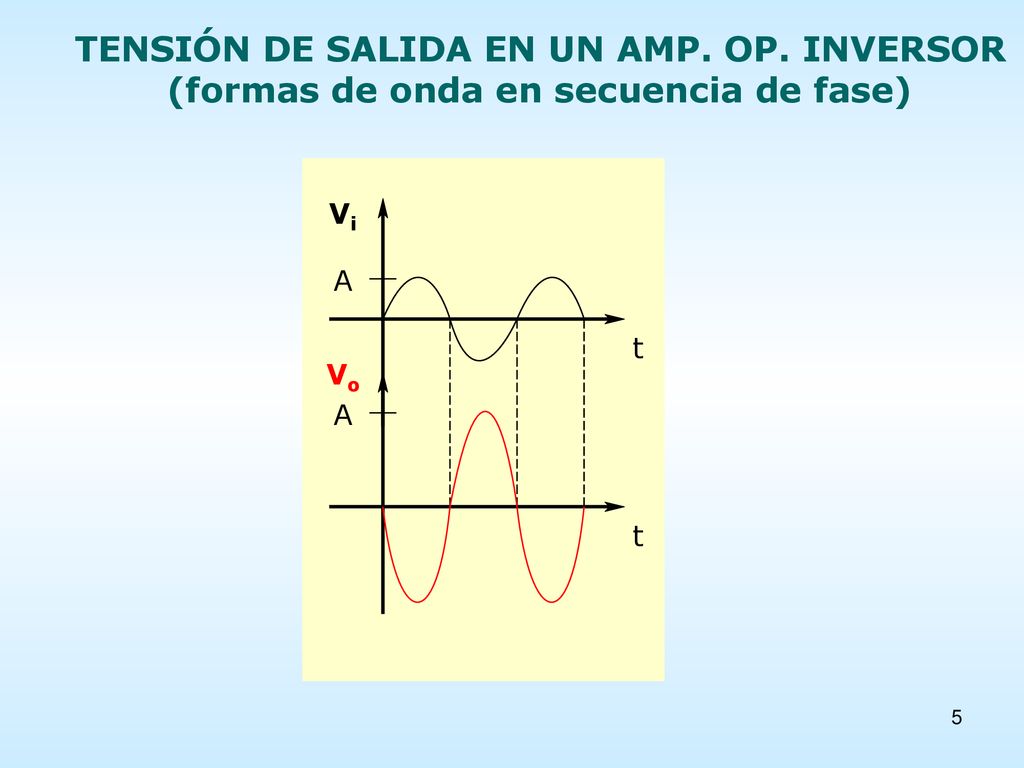

5 TENSIÓN DE SALIDA EN UN AMP. OP. INVERSOR
(formas de onda en secuencia de fase) Diagrama fasorial de amp con inversion

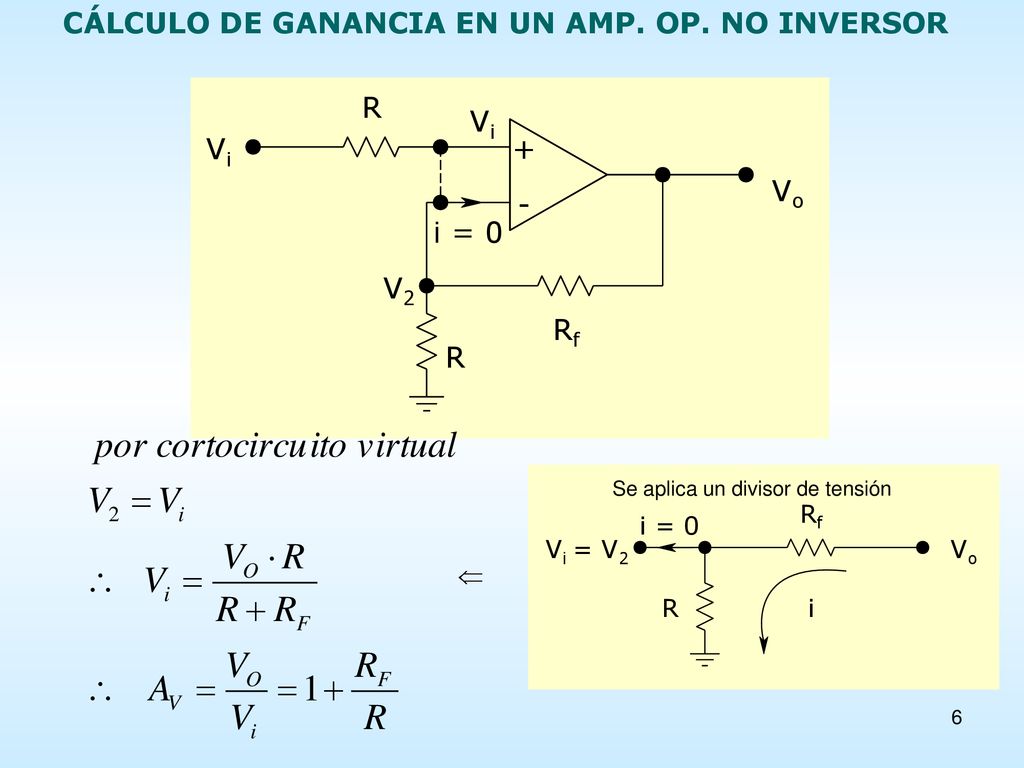

6 CÁLCULO DE GANANCIA EN UN AMP. OP. NO INVERSOR
Ganancia sin inversion de fase 

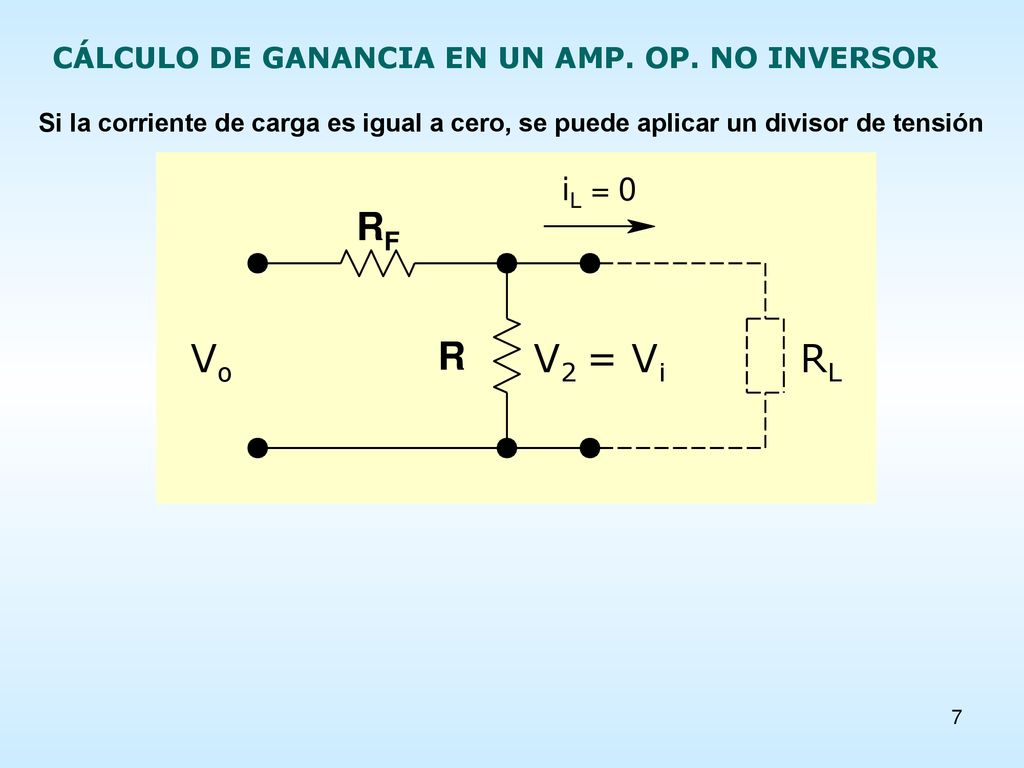

7 CÁLCULO DE GANANCIA EN UN AMP. OP. NO INVERSOR
Si la corriente de carga es igual a cero, se puede aplicar un divisor de tensión

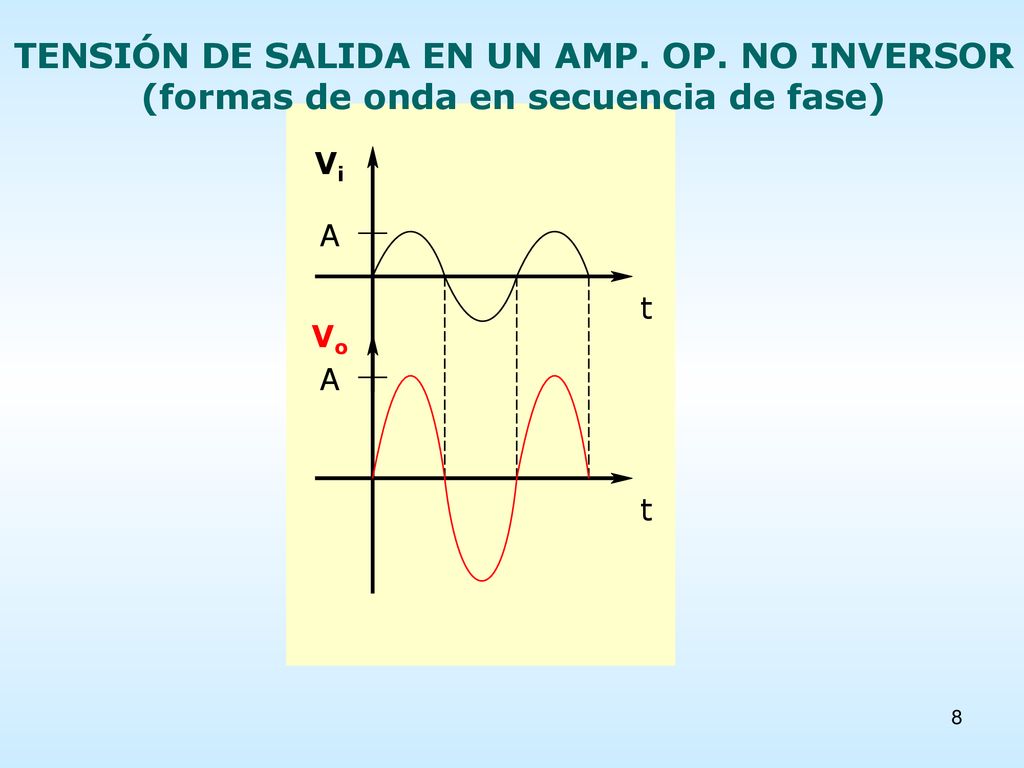

8 TENSIÓN DE SALIDA EN UN AMP. OP. NO INVERSOR
(formas de onda en secuencia de fase) Diagrama fasorial de amp sin inversion

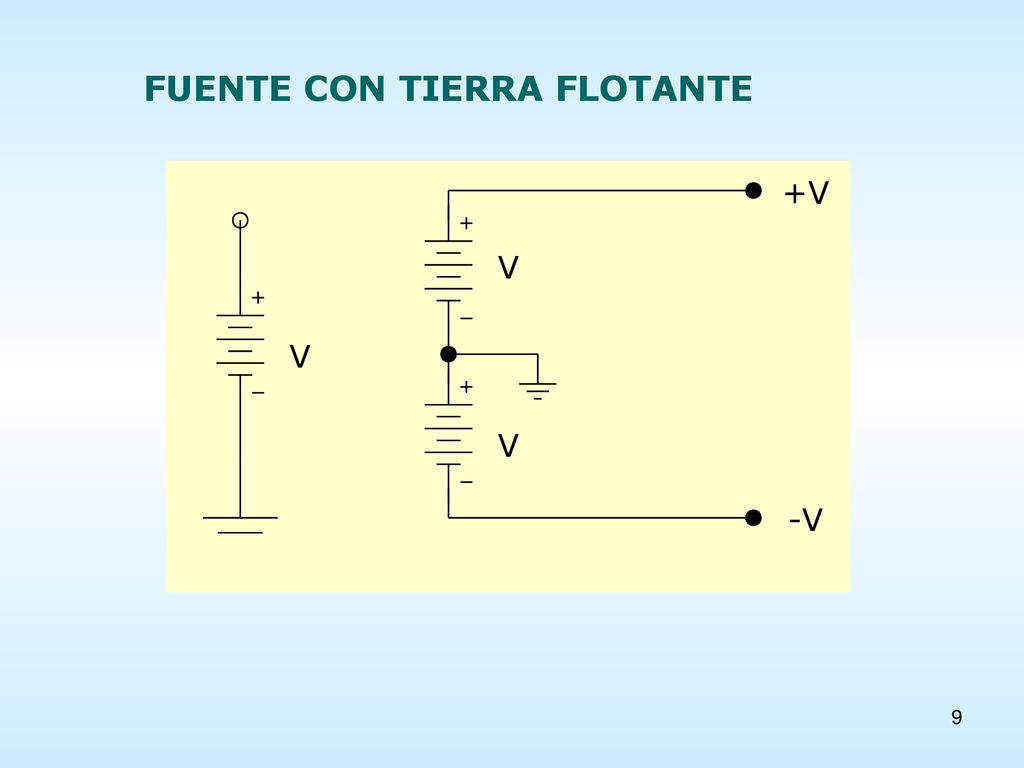

9 FUENTE CON TIERRA FLOTANTE
Polarizacion simple y con fuente dual o tierra flotante

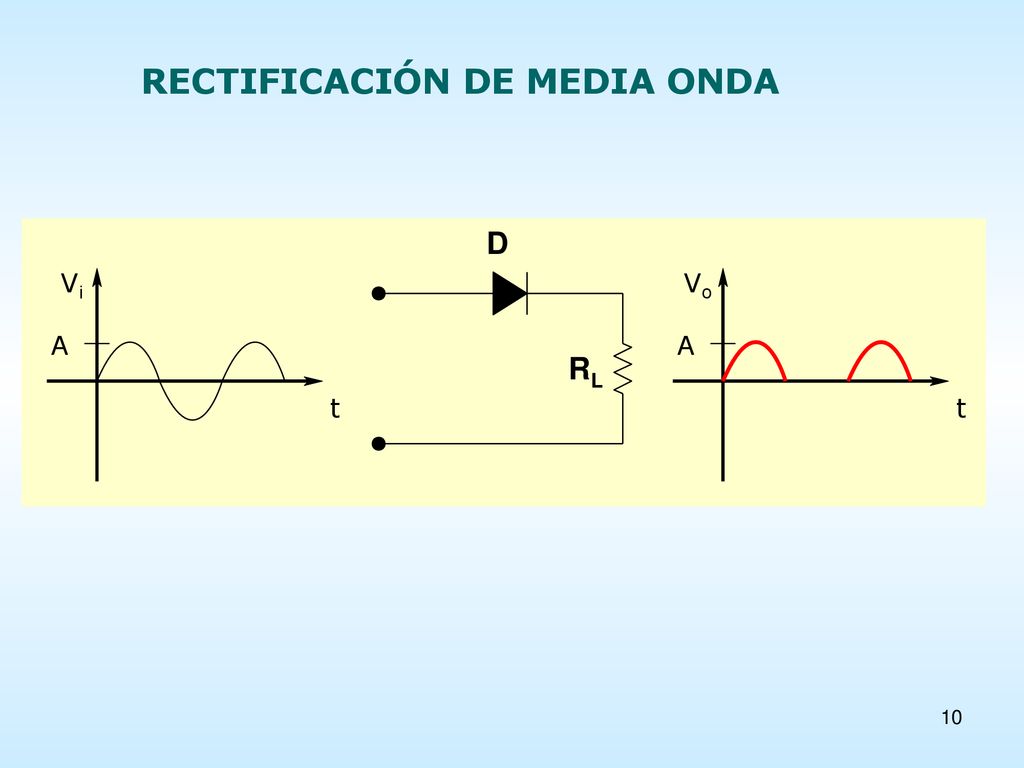

10 RECTIFICACIÓN DE MEDIA ONDA
Rectificacion media onda

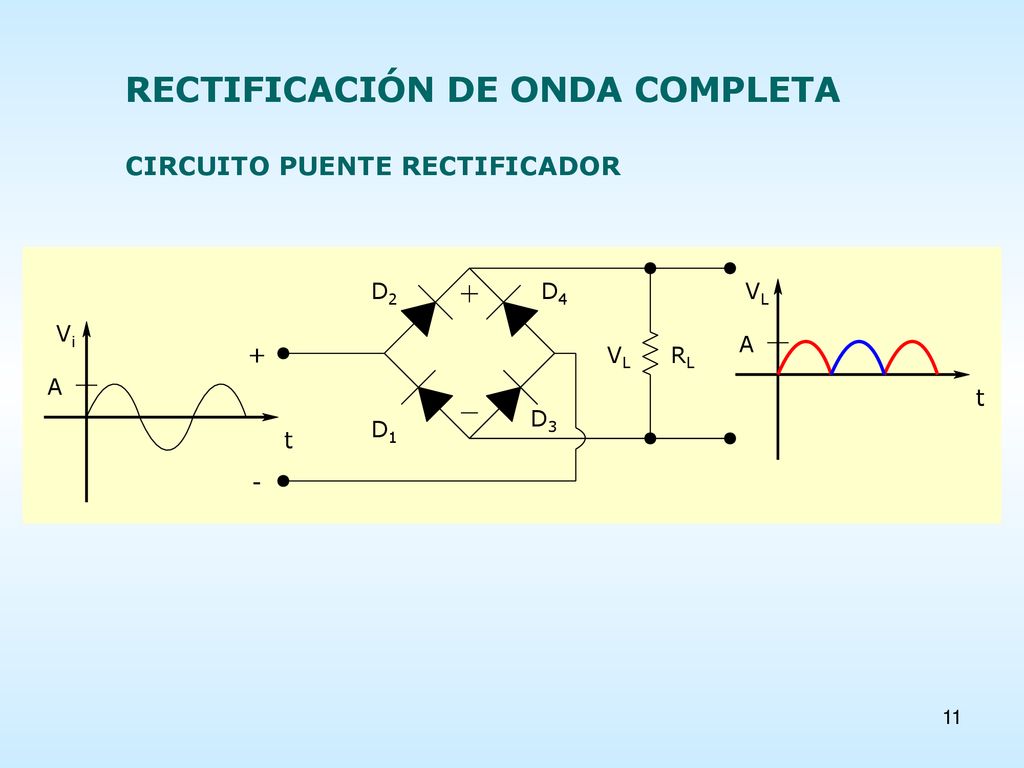

11 RECTIFICACIÓN DE ONDA COMPLETA
CIRCUITO PUENTE RECTIFICADOR Rectificacion onda completa

12 RECTIFICACIÓN DE ONDA COMPLETA
RECTIFICADOR CON TRANSFORMADOR CON PUNTO MEDIO

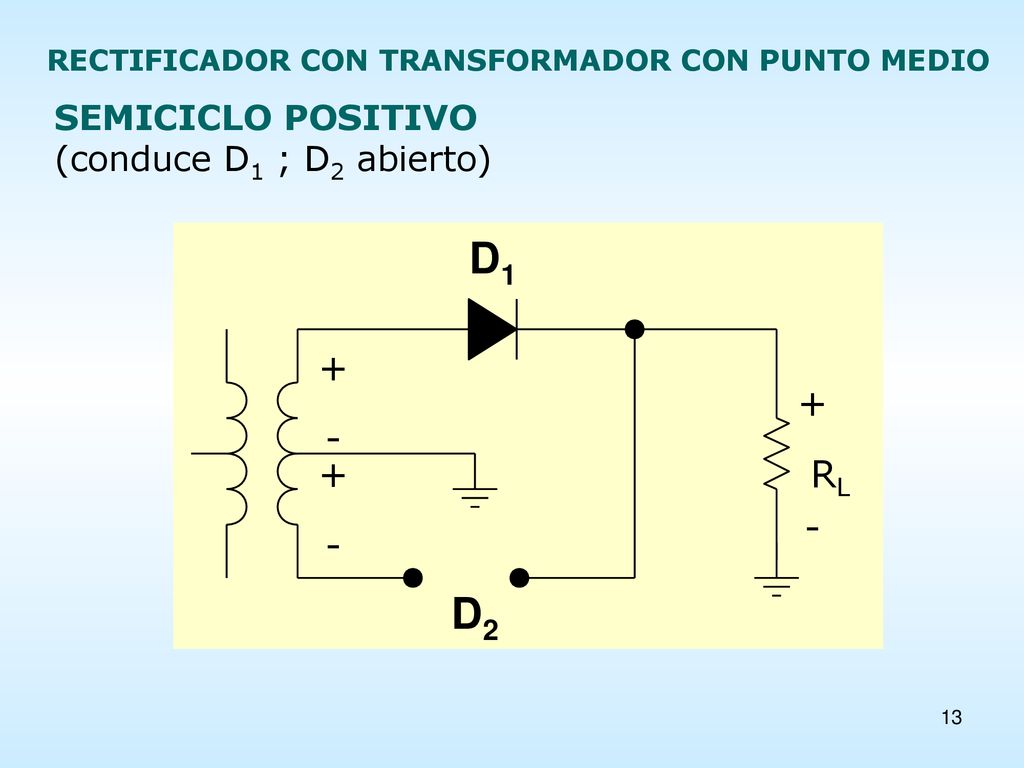

13 SEMICICLO POSITIVO (conduce D1 ; D2 abierto)
RECTIFICADOR CON TRANSFORMADOR CON PUNTO MEDIO SEMICICLO POSITIVO (conduce D1 ; D2 abierto)

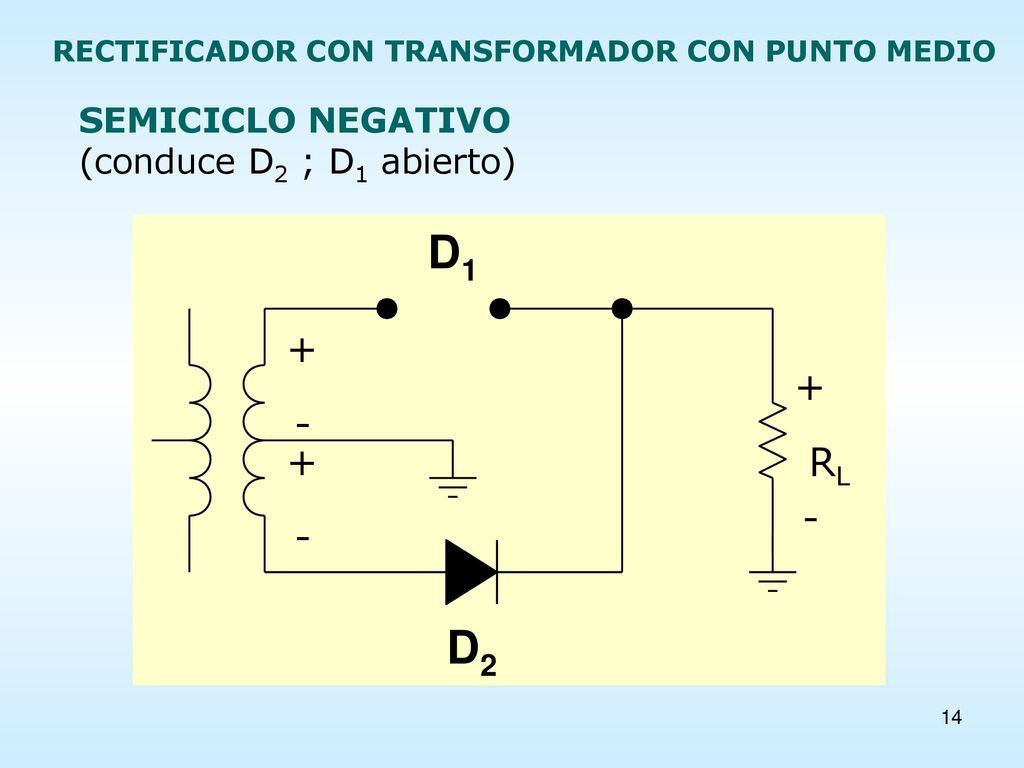

14 SEMICICLO NEGATIVO (conduce D2 ; D1 abierto)
RECTIFICADOR CON TRANSFORMADOR CON PUNTO MEDIO SEMICICLO NEGATIVO (conduce D2 ; D1 abierto) Tarea

15 FUENTE DE TENSIÓN DUAL (doble polaridad)

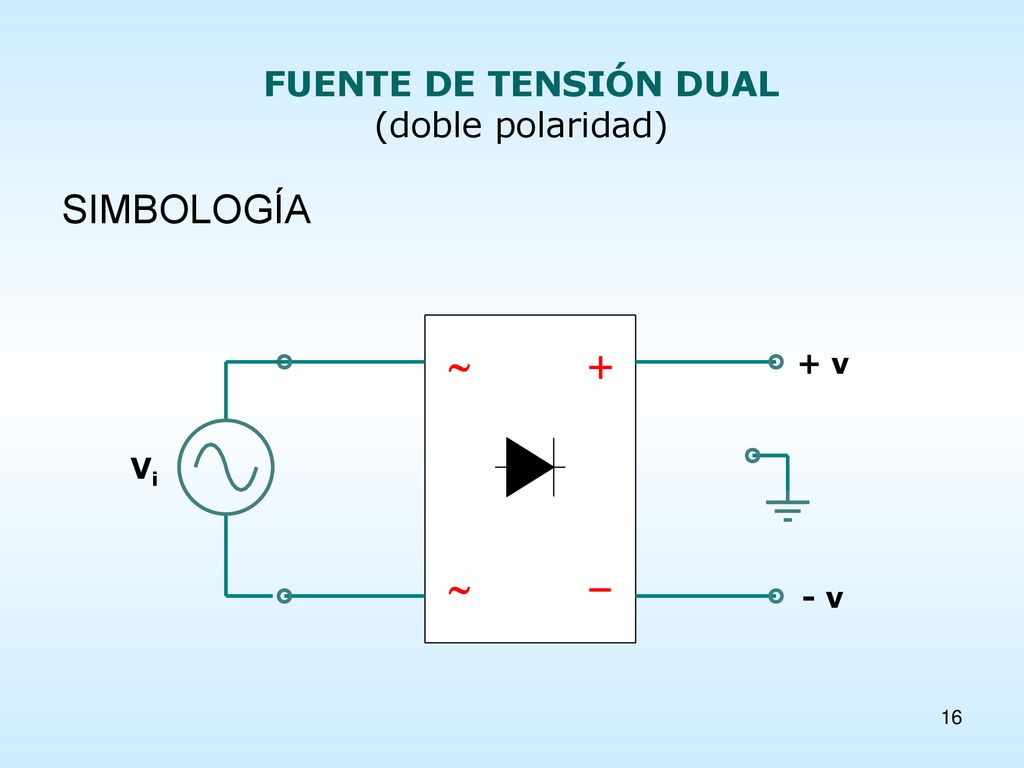

16 FUENTE DE TENSIÓN DUAL (doble polaridad)
SIMBOLOGÍA

17 SEÑALES “ALTERNA” Y “CONTINUA PULSANTE”
Onda alterna pura y onda continua pulsante

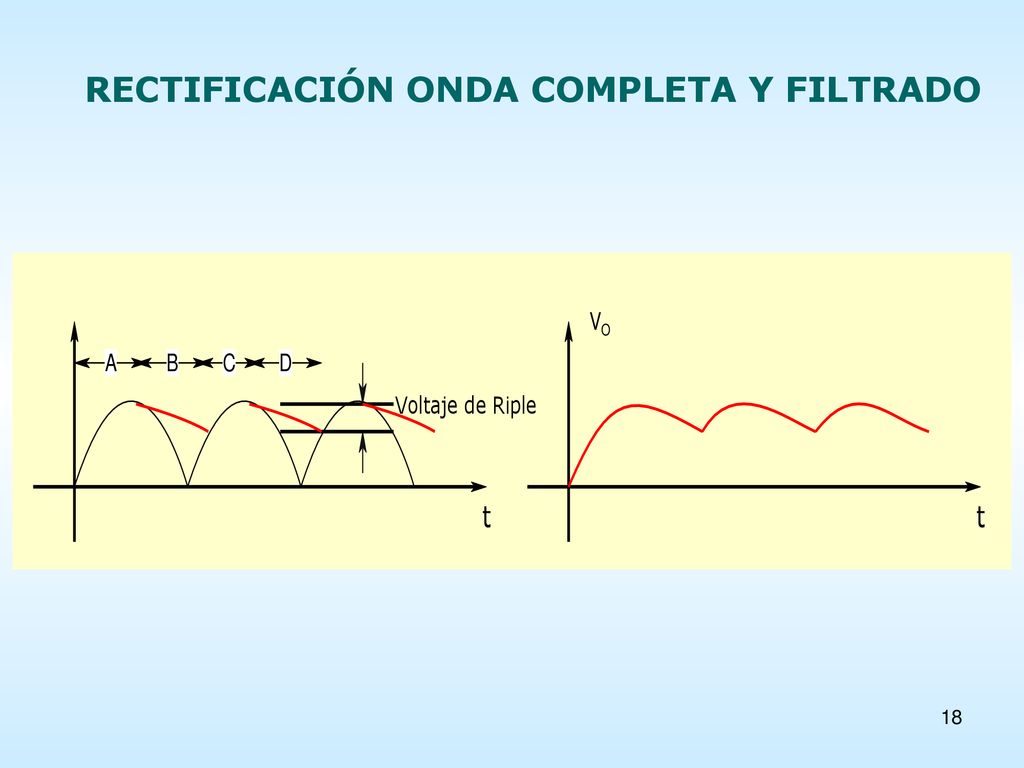

18 RECTIFICACIÓN ONDA COMPLETA Y FILTRADO
Voltaje de riple

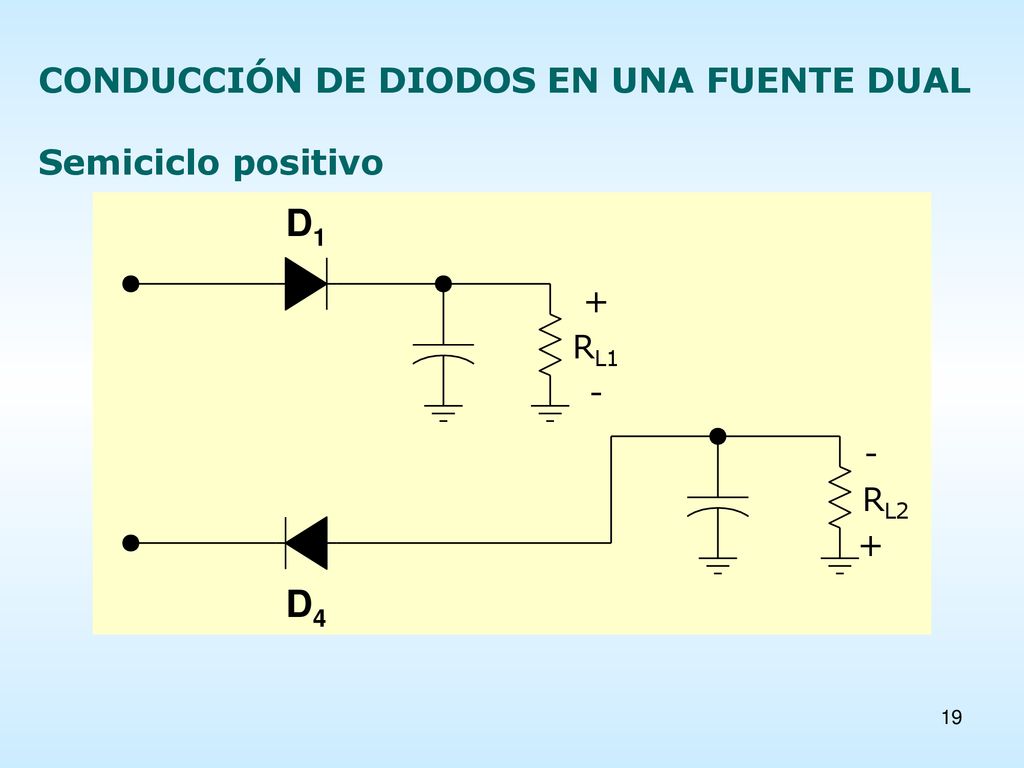

19 CONDUCCIÓN DE DIODOS EN UNA FUENTE DUAL Semiciclo positivo
No se lo q es

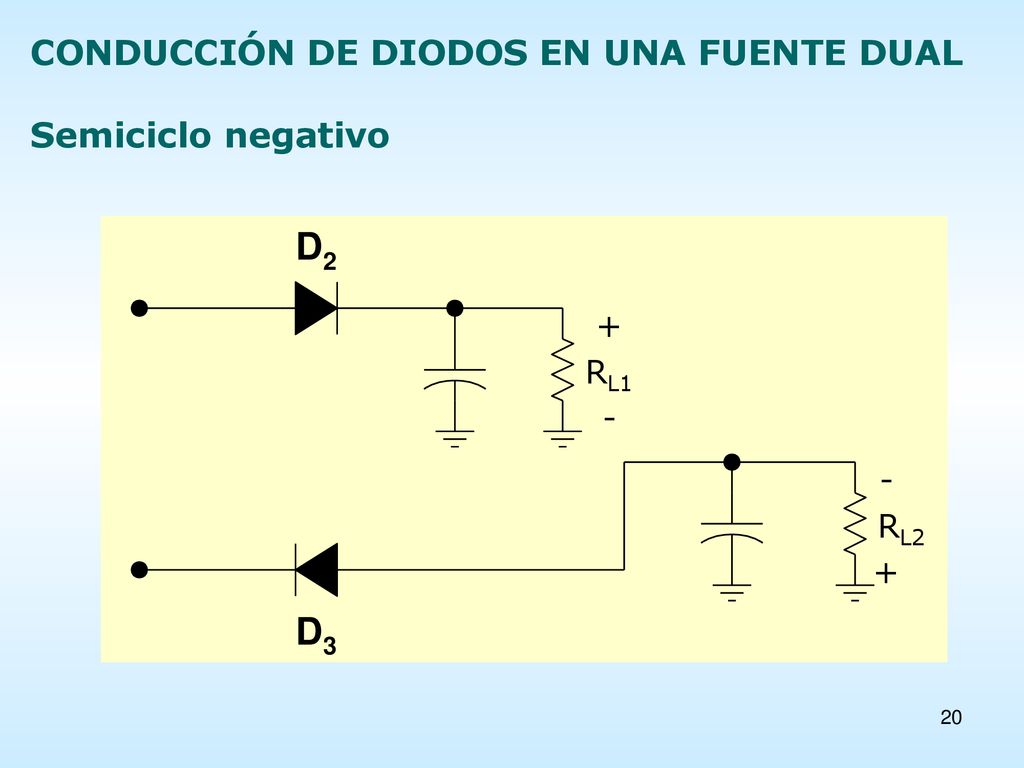

20 CONDUCCIÓN DE DIODOS EN UNA FUENTE DUAL Semiciclo negativo

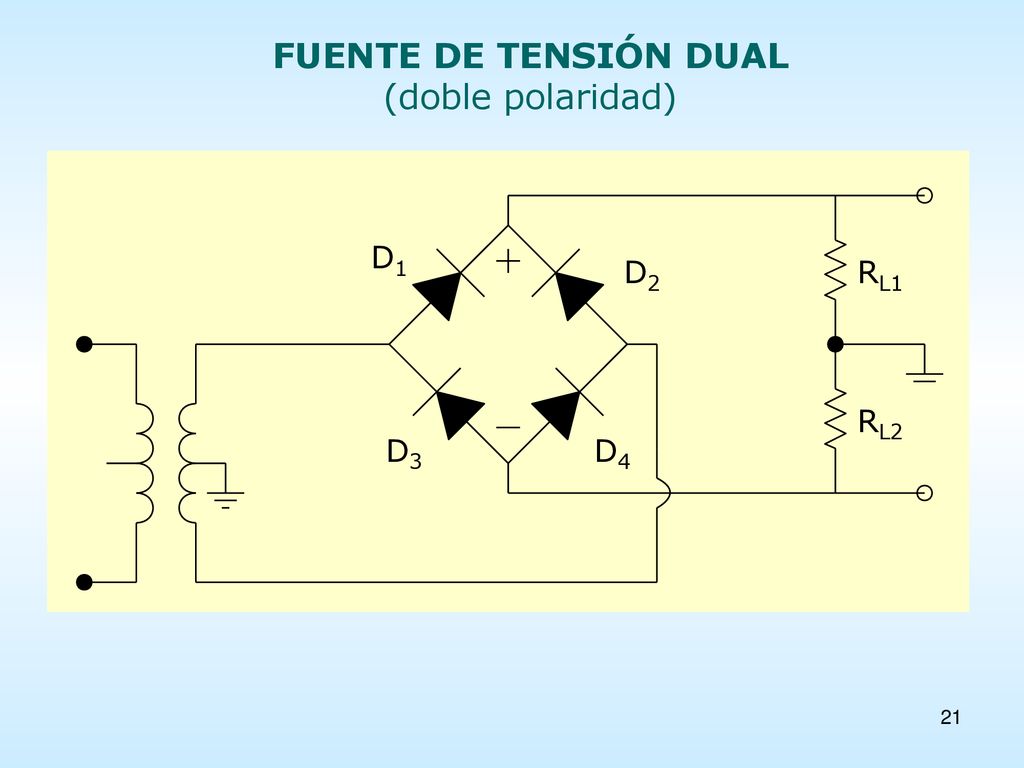

21 FUENTE DE TENSIÓN DUAL (doble polaridad)
Rectificacion inda completa con doble polaridad

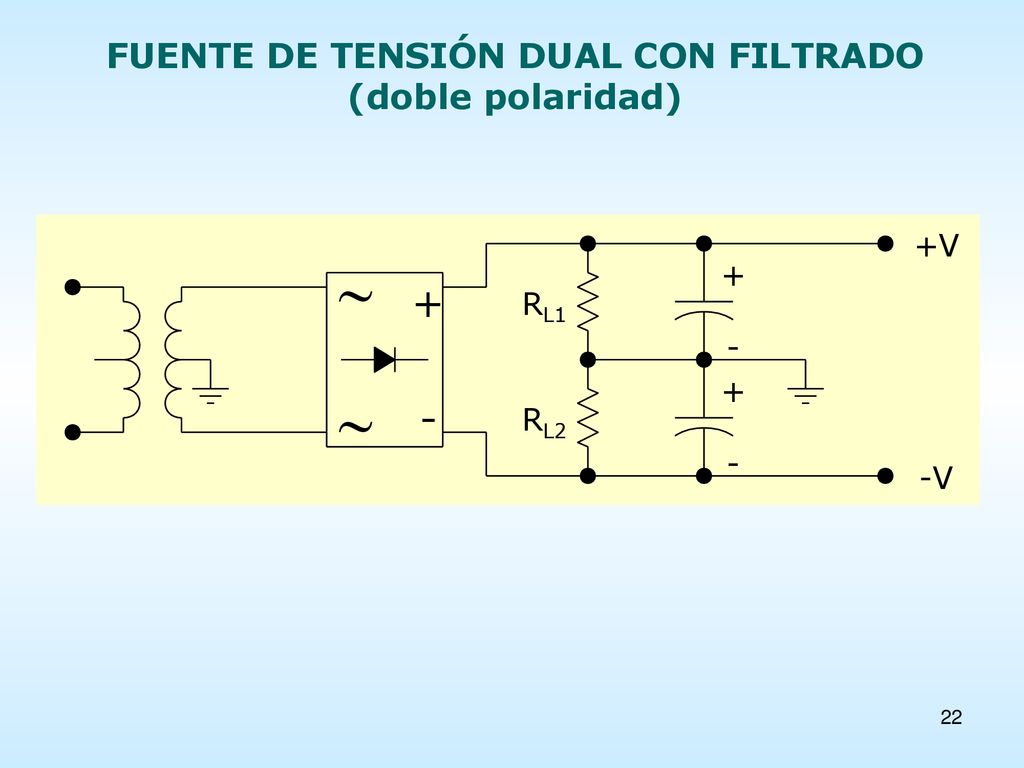

22 FUENTE DE TENSIÓN DUAL CON FILTRADO (doble polaridad)
Fuente dual

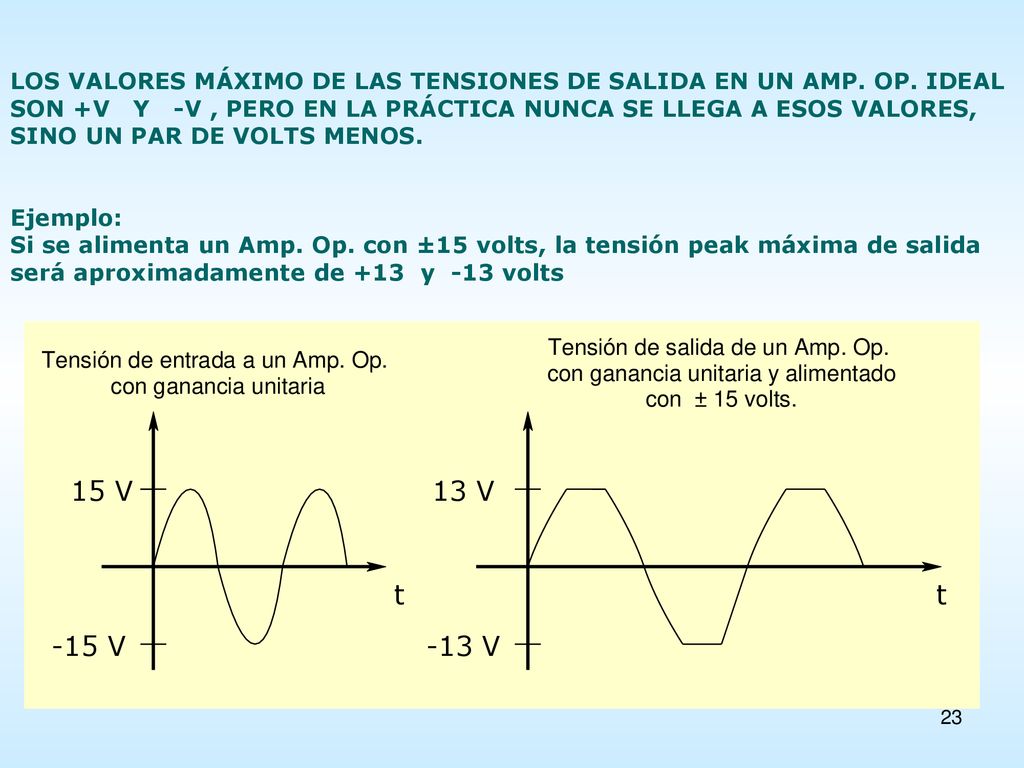

23 LOS VALORES MÁXIMO DE LAS TENSIONES DE SALIDA EN UN AMP. OP. IDEAL
SON +V Y -V , PERO EN LA PRÁCTICA NUNCA SE LLEGA A ESOS VALORES, SINO UN PAR DE VOLTS MENOS. Ejemplo: Si se alimenta un Amp. Op. con ±15 volts, la tensión peak máxima de salida será aproximadamente de +13 y -13 volts Señal recortada

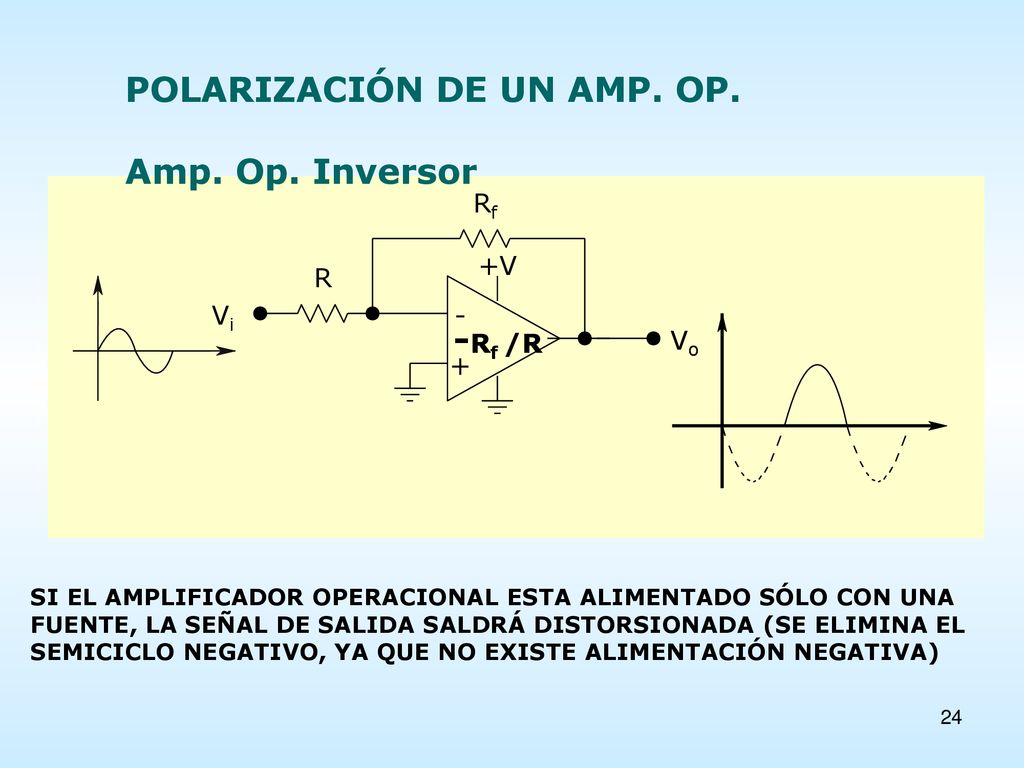

24 POLARIZACIÓN DE UN AMP. OP. Amp. Op. Inversor
Inversor sin tierra flotante (recortada) SI EL AMPLIFICADOR OPERACIONAL ESTA ALIMENTADO SÓLO CON UNA FUENTE, LA SEÑAL DE SALIDA SALDRÁ DISTORSIONADA (SE ELIMINA EL SEMICICLO NEGATIVO, YA QUE NO EXISTE ALIMENTACIÓN NEGATIVA)

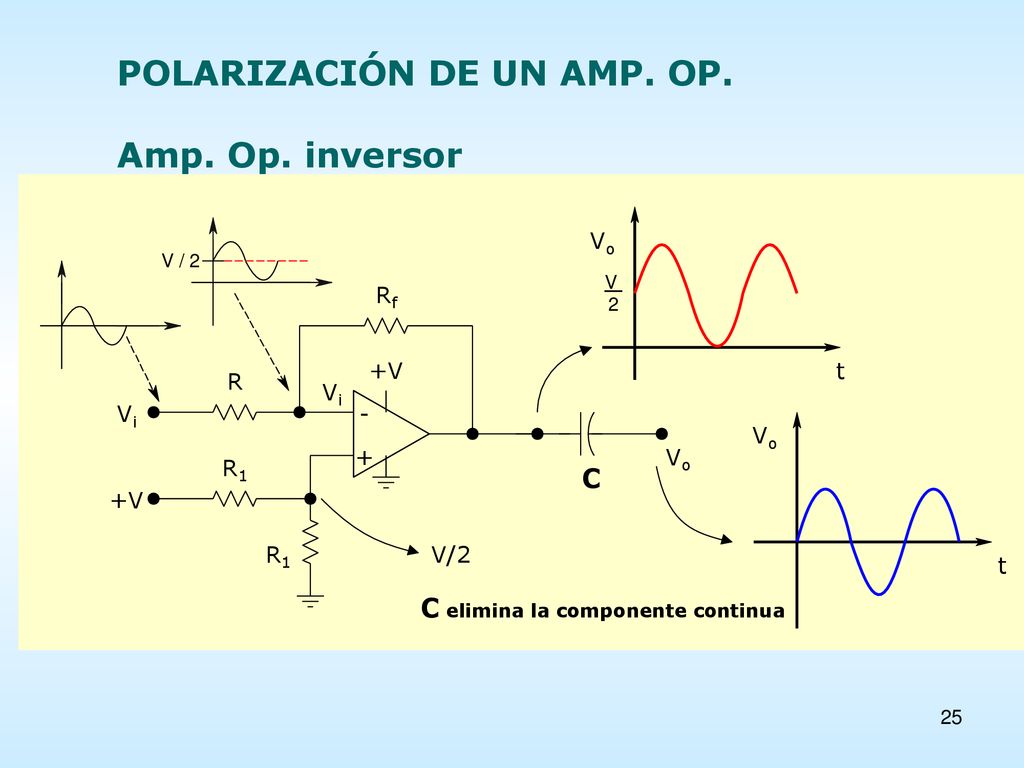

25 POLARIZACIÓN DE UN AMP. OP. Amp. Op. inversor
Amplificador inversor sin tierra flotante

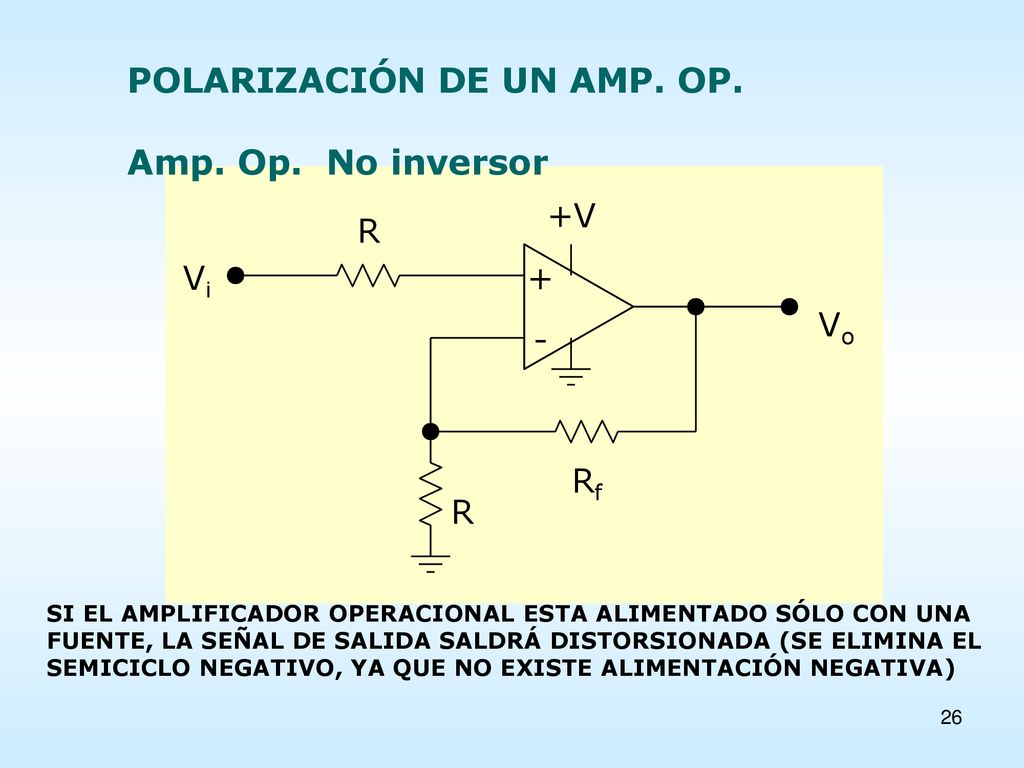

26 POLARIZACIÓN DE UN AMP. OP. Amp. Op. No inversor
No inversor sin tierra flotante SI EL AMPLIFICADOR OPERACIONAL ESTA ALIMENTADO SÓLO CON UNA FUENTE, LA SEÑAL DE SALIDA SALDRÁ DISTORSIONADA (SE ELIMINA EL SEMICICLO NEGATIVO, YA QUE NO EXISTE ALIMENTACIÓN NEGATIVA)

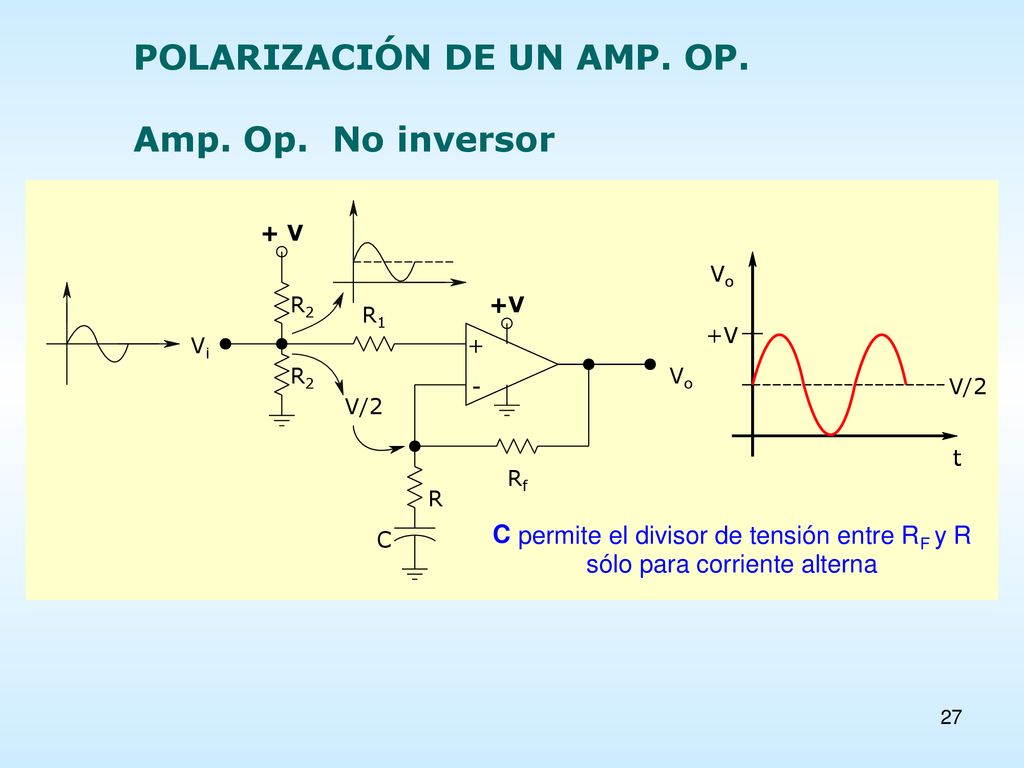

27 POLARIZACIÓN DE UN AMP. OP. Amp. Op. No inversor
No inversor sin tierra flotante sin recorte

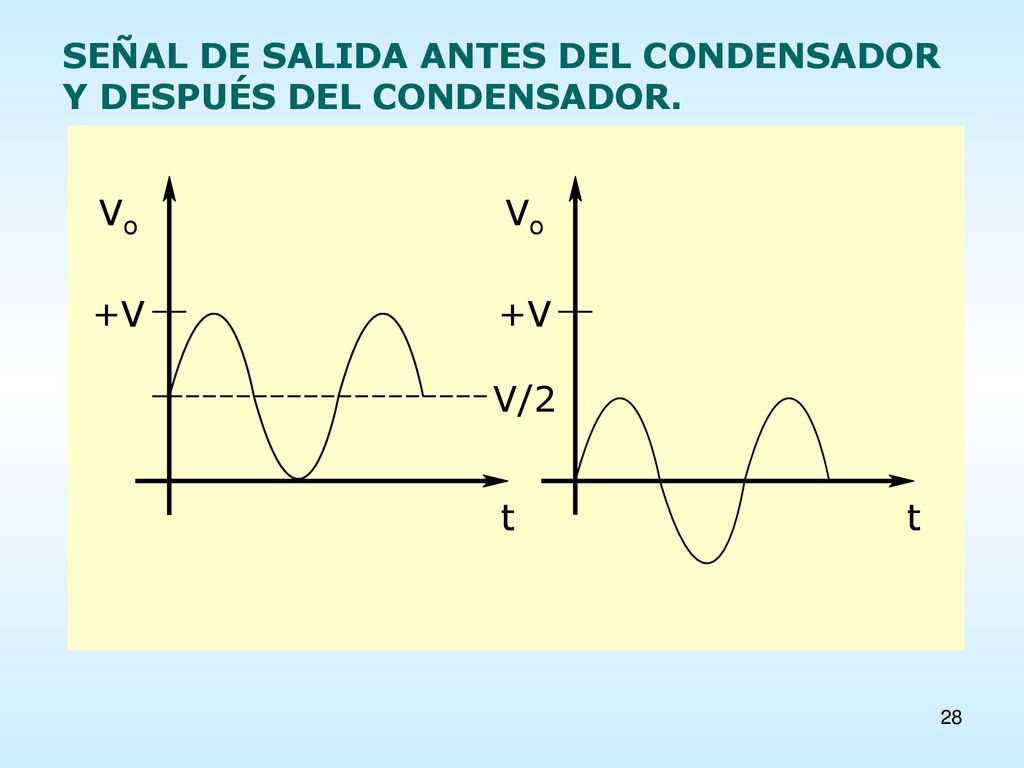

28 SEÑAL DE SALIDA ANTES DEL CONDENSADOR Y DESPUÉS DEL CONDENSADOR.
Con y sin condensador en la salida

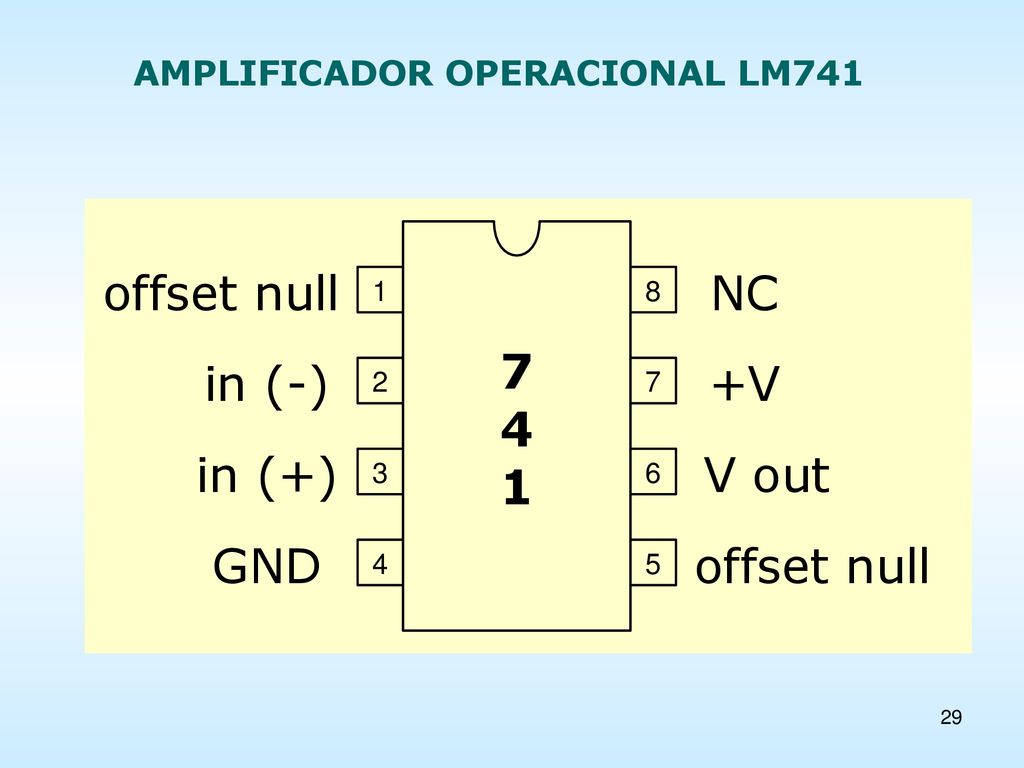

29 AMPLIFICADOR OPERACIONAL LM741
Patas del 741

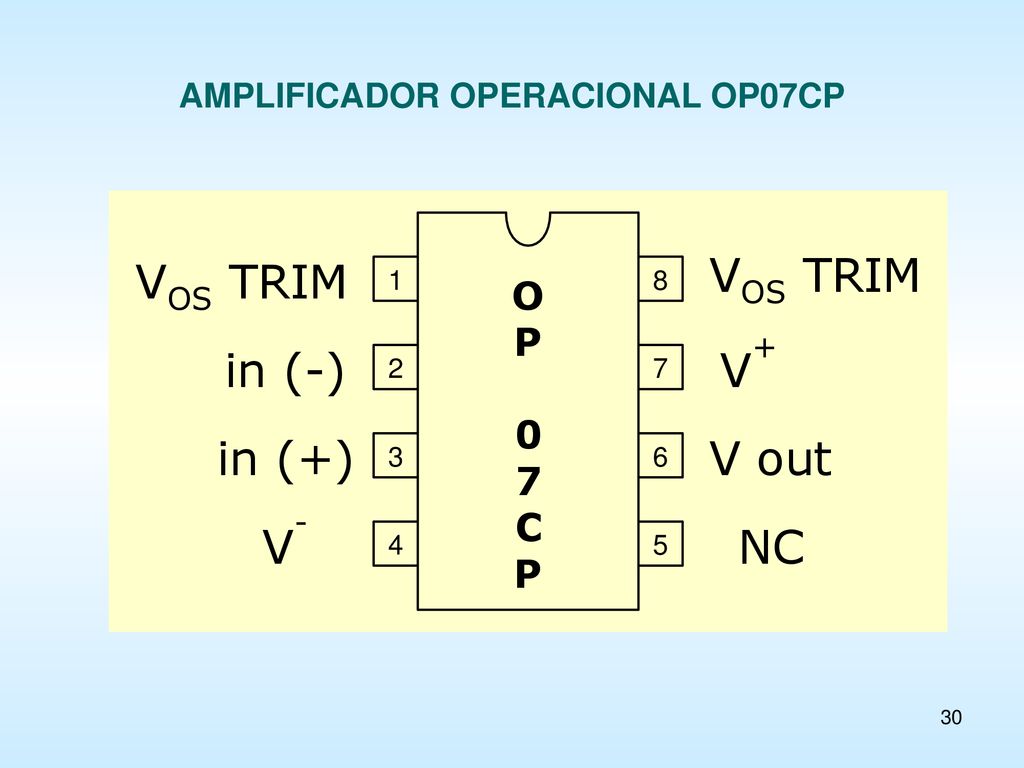

30 AMPLIFICADOR OPERACIONAL OP07CP

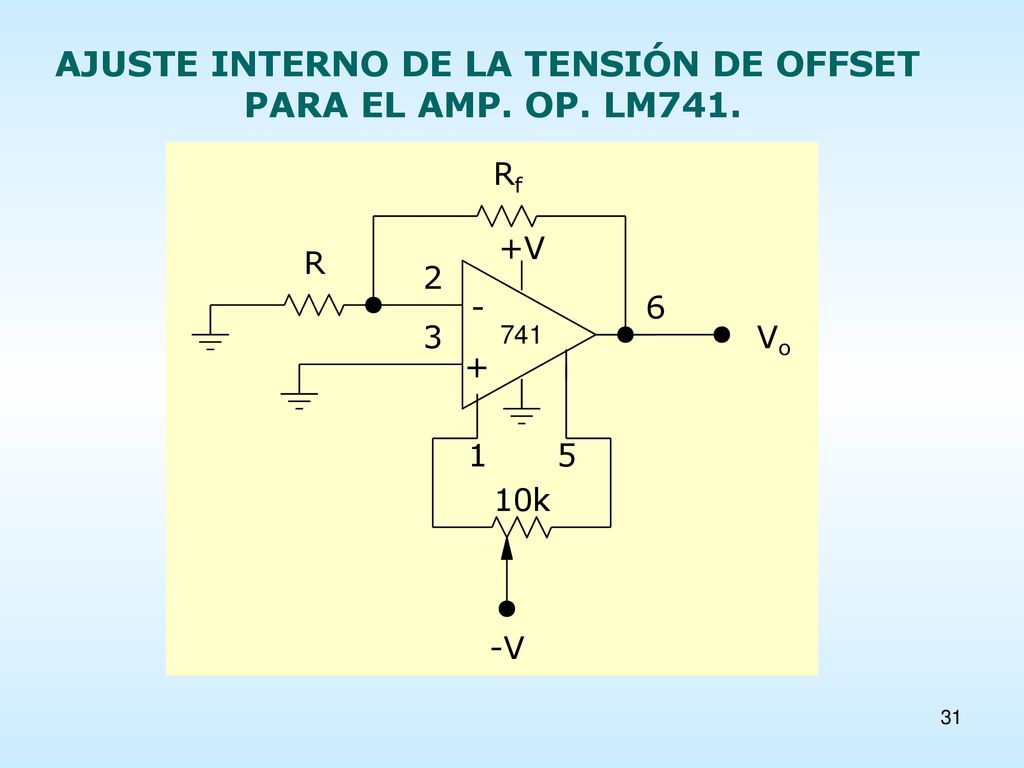

31 AJUSTE INTERNO DE LA TENSIÓN DE OFFSET
PARA EL AMP. OP. LM741. Ajuste interno se offset

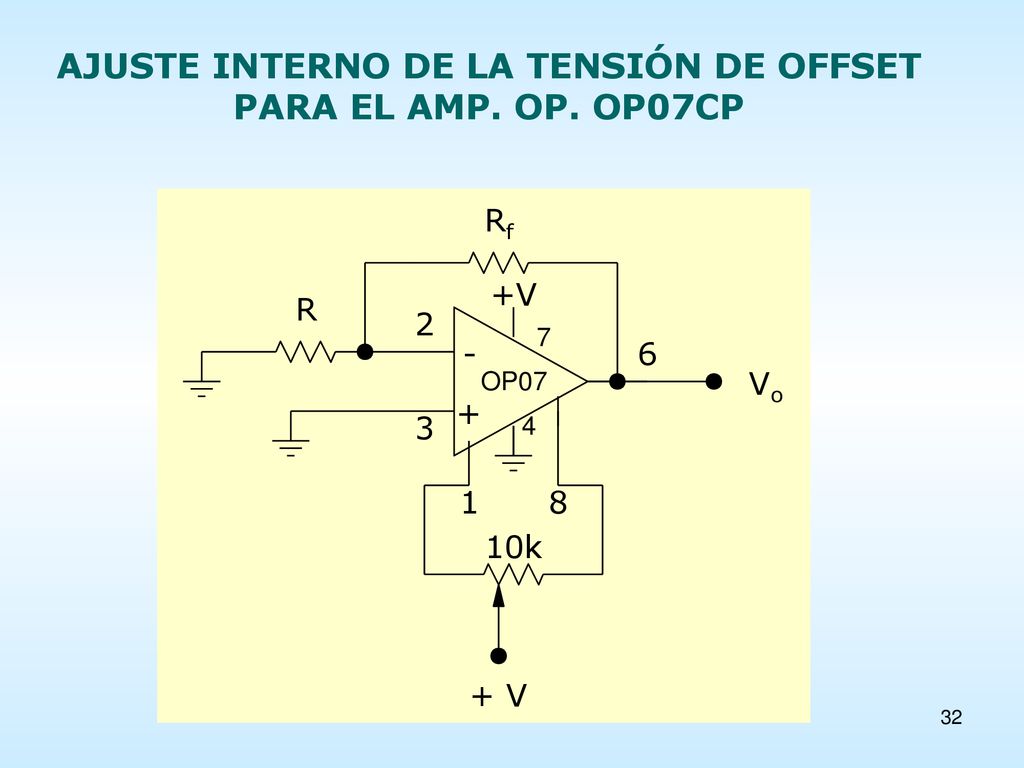

32 AJUSTE INTERNO DE LA TENSIÓN DE OFFSET PARA EL AMP. OP. OP07CP

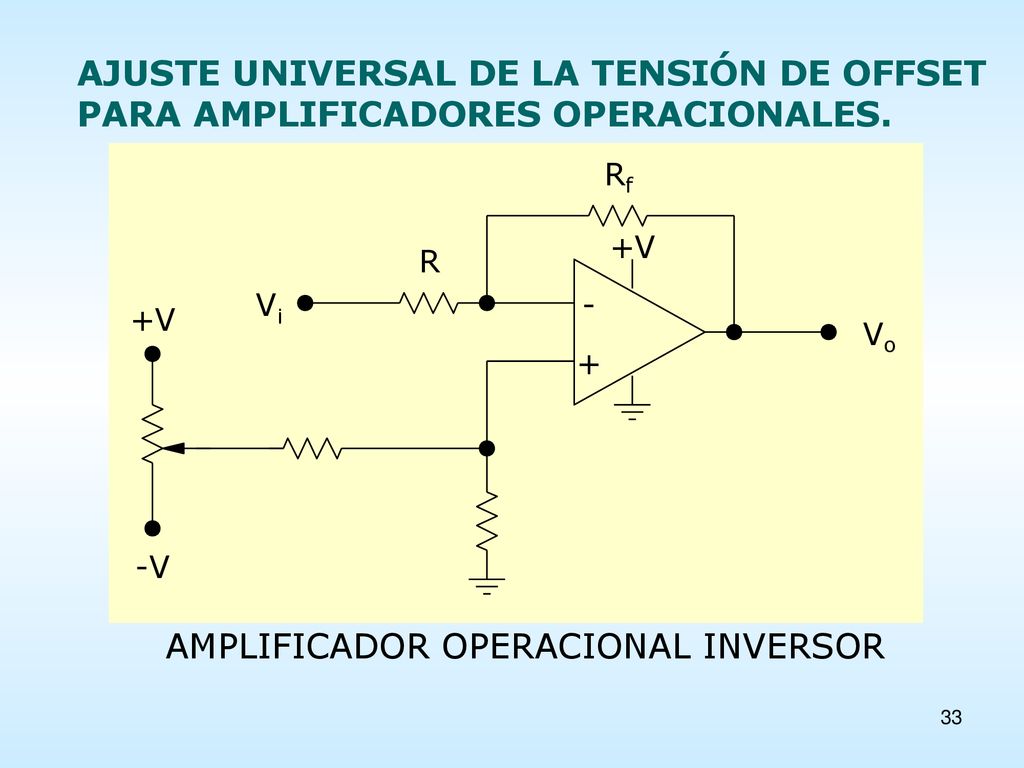

33 AJUSTE UNIVERSAL DE LA TENSIÓN DE OFFSET
PARA AMPLIFICADORES OPERACIONALES. Ajuste externo se offset en un inversor AMPLIFICADOR OPERACIONAL INVERSOR

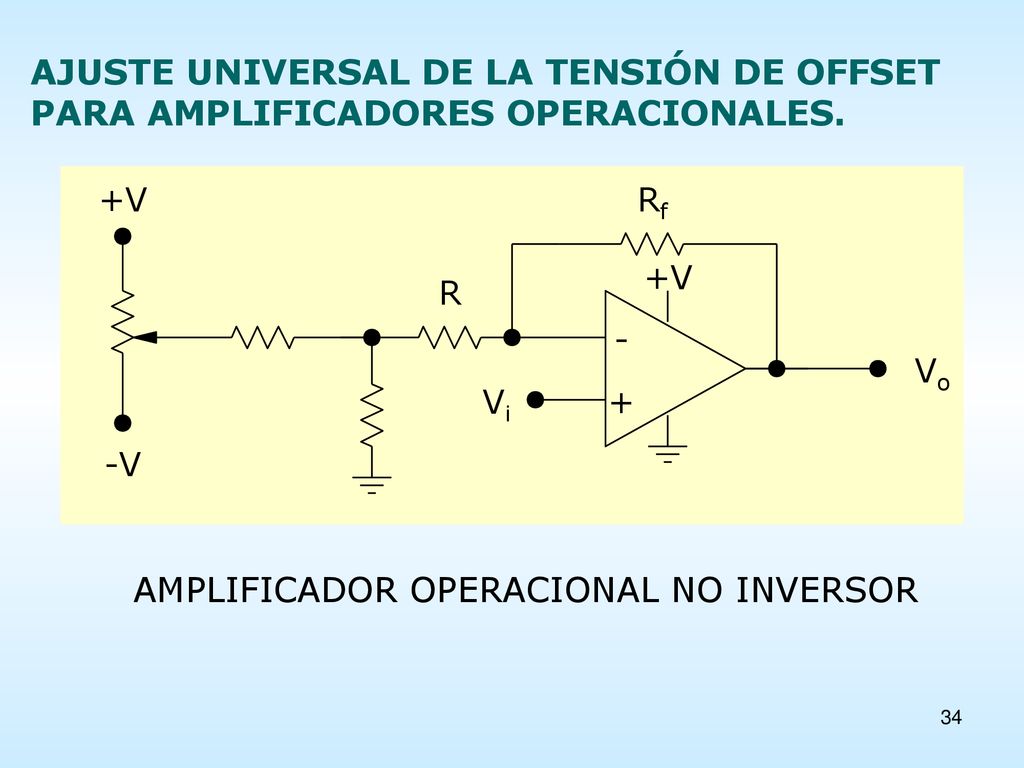

34 AJUSTE UNIVERSAL DE LA TENSIÓN DE OFFSET
PARA AMPLIFICADORES OPERACIONALES. Ajuste externo se offset en un no inversor AMPLIFICADOR OPERACIONAL NO INVERSOR

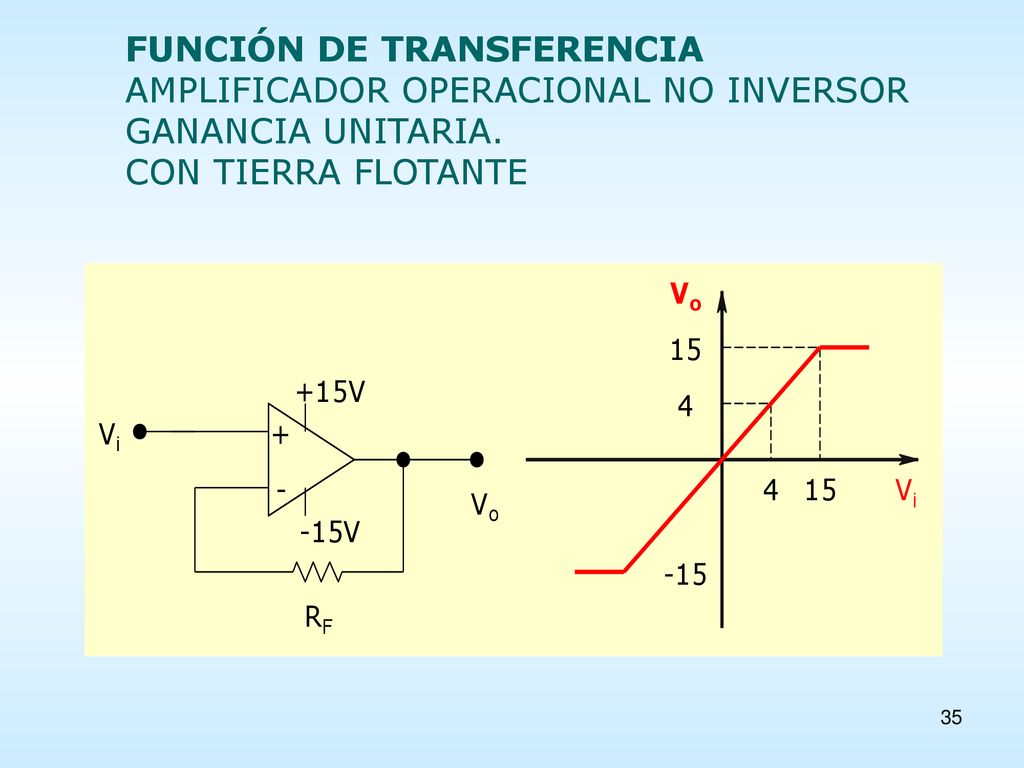

35 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL NO INVERSOR
GANANCIA UNITARIA. CON TIERRA FLOTANTE Funcion de tranferencia y circuito de amp no inversor con gan 2

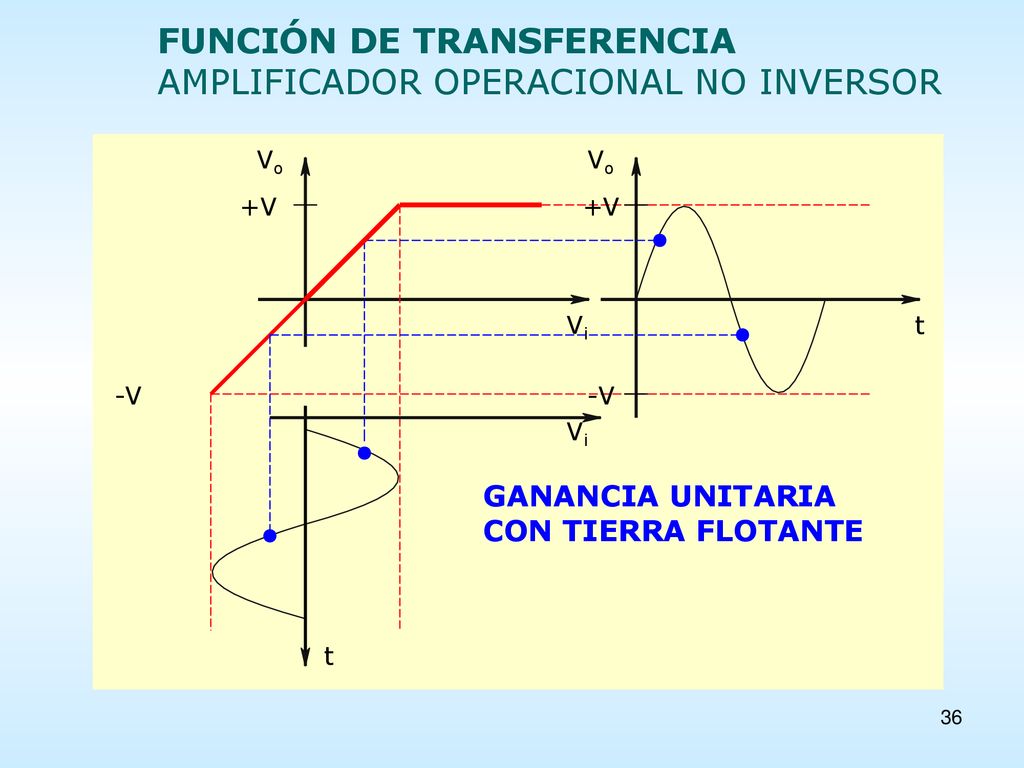

36 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL NO INVERSOR
reflejo

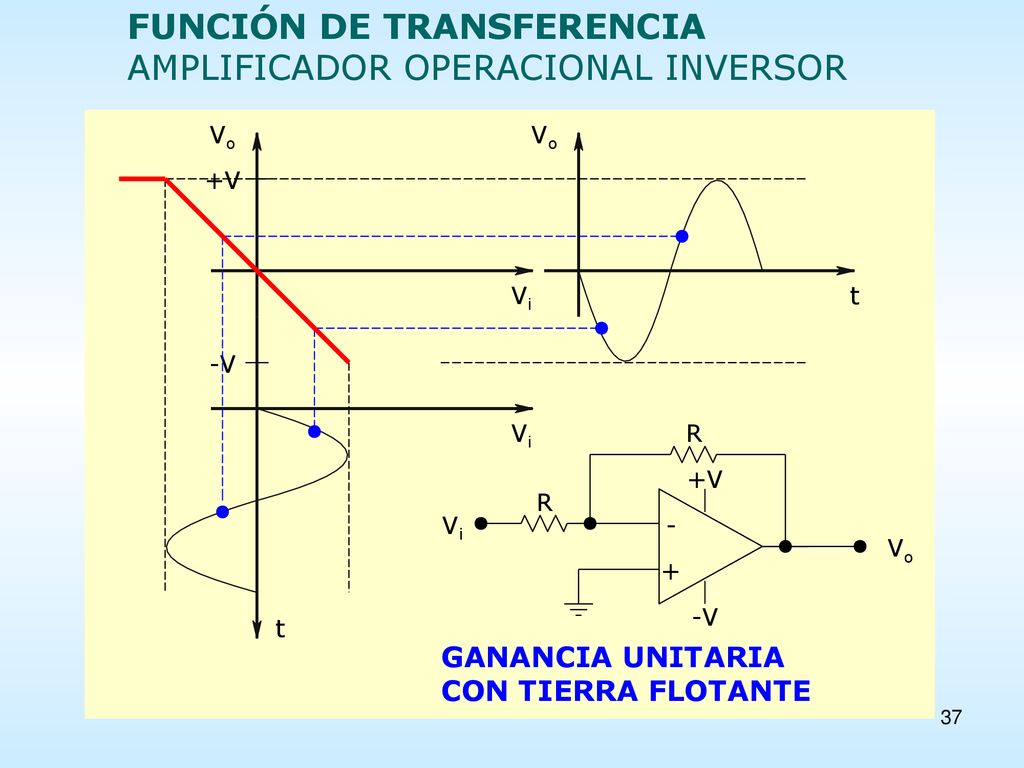

37 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
Func de trans de amp inv con av 1

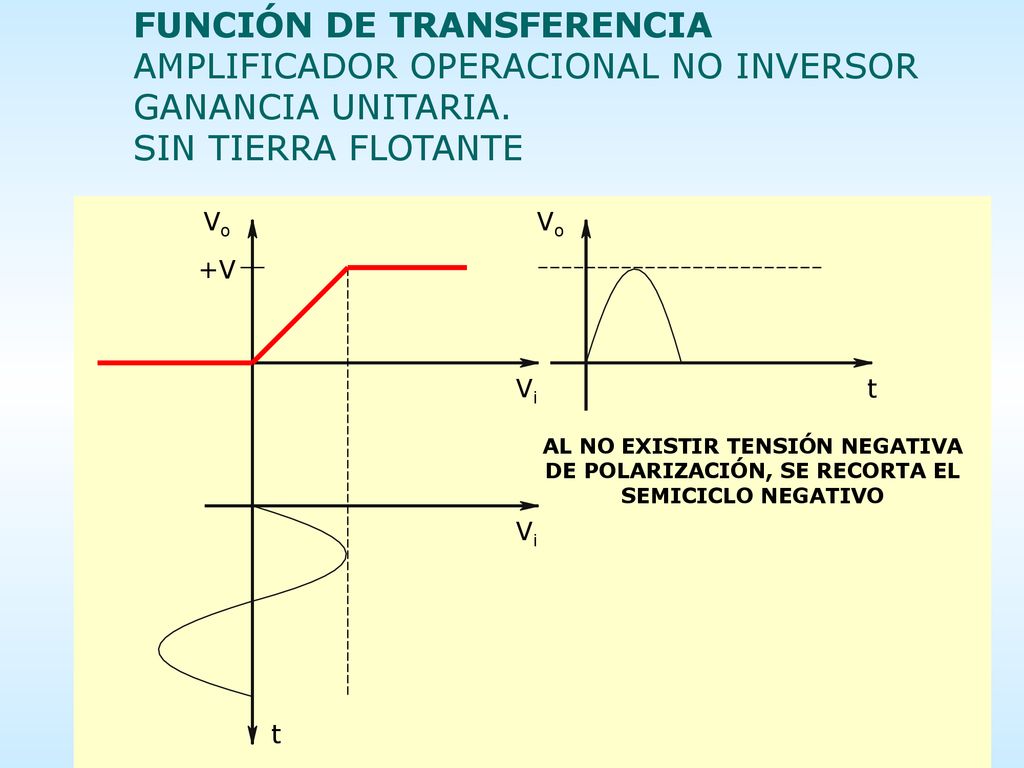

38 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL NO INVERSOR
GANANCIA UNITARIA. SIN TIERRA FLOTANTE Funcion de trans

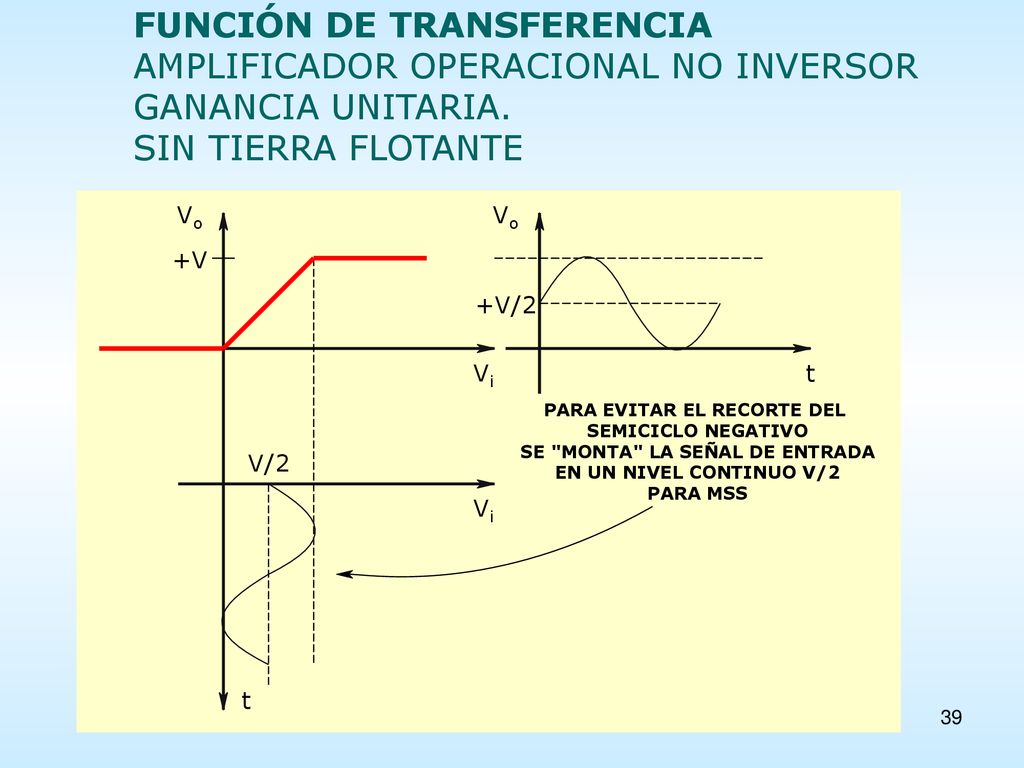

39 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL NO INVERSOR
GANANCIA UNITARIA. SIN TIERRA FLOTANTE Func de trans

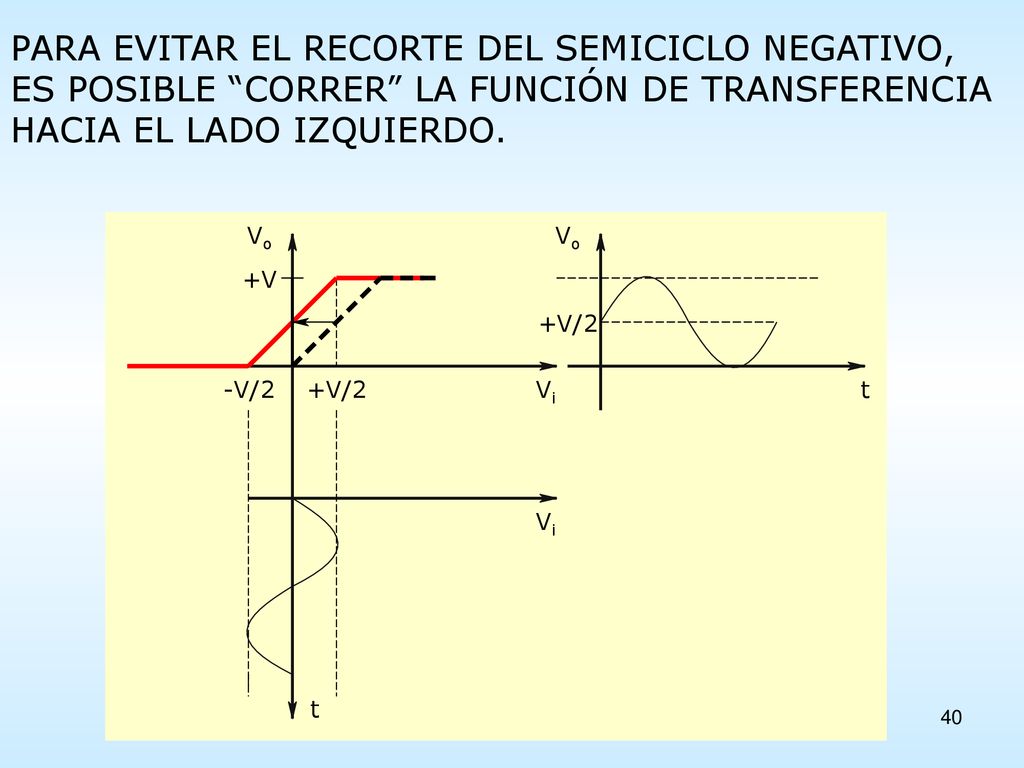

40 PARA EVITAR EL RECORTE DEL SEMICICLO NEGATIVO,
ES POSIBLE “CORRER” LA FUNCIÓN DE TRANSFERENCIA HACIA EL LADO IZQUIERDO.

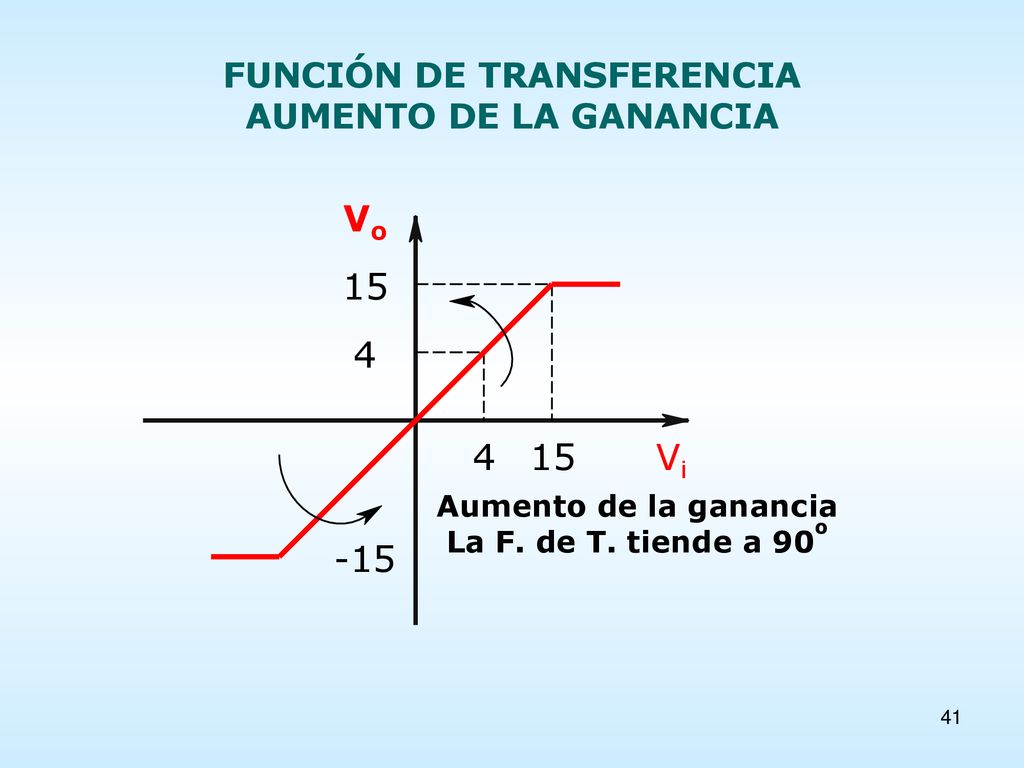

41 FUNCIÓN DE TRANSFERENCIA AUMENTO DE LA GANANCIA

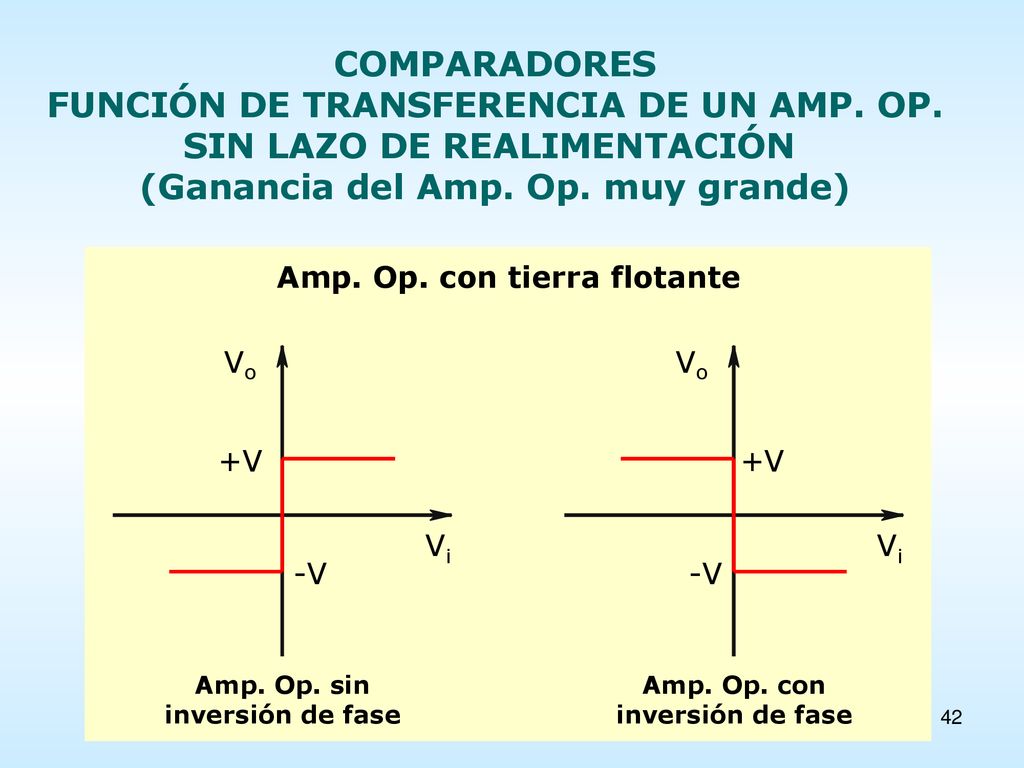

42 FUNCIÓN DE TRANSFERENCIA DE UN AMP. OP. SIN LAZO DE REALIMENTACIÓN
COMPARADORES FUNCIÓN DE TRANSFERENCIA DE UN AMP. OP. SIN LAZO DE REALIMENTACIÓN (Ganancia del Amp. Op. muy grande) Fuuncion de transferencia de amp con av infinita

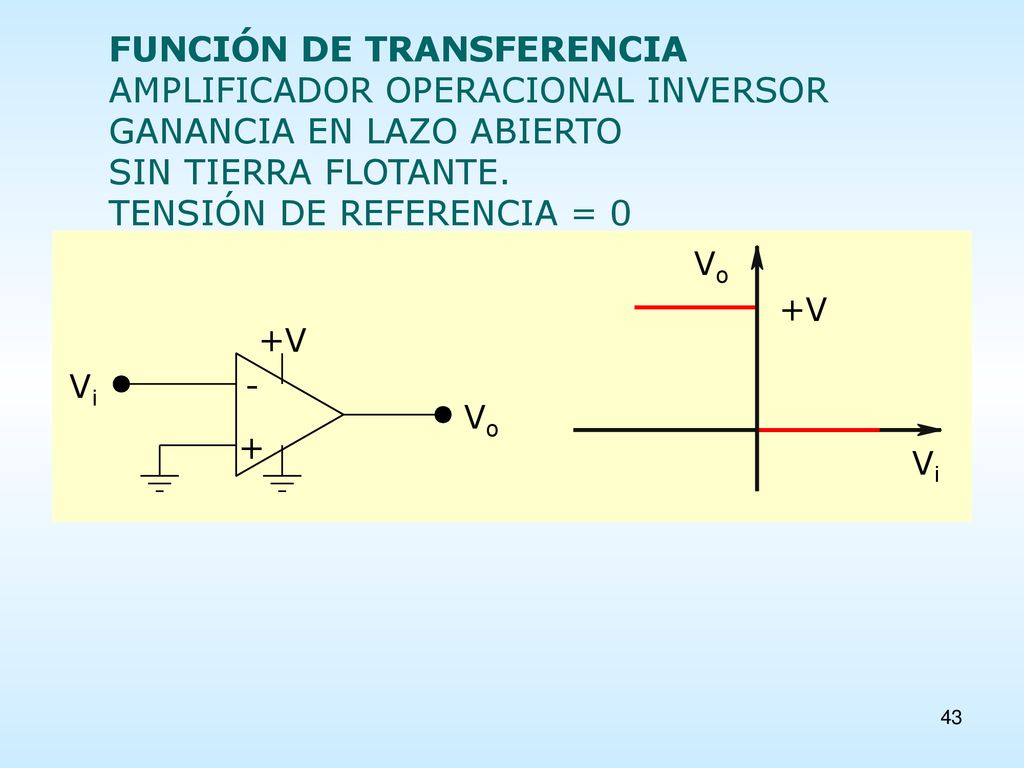

43 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO SIN TIERRA FLOTANTE. TENSIÓN DE REFERENCIA = 0 Comparadores

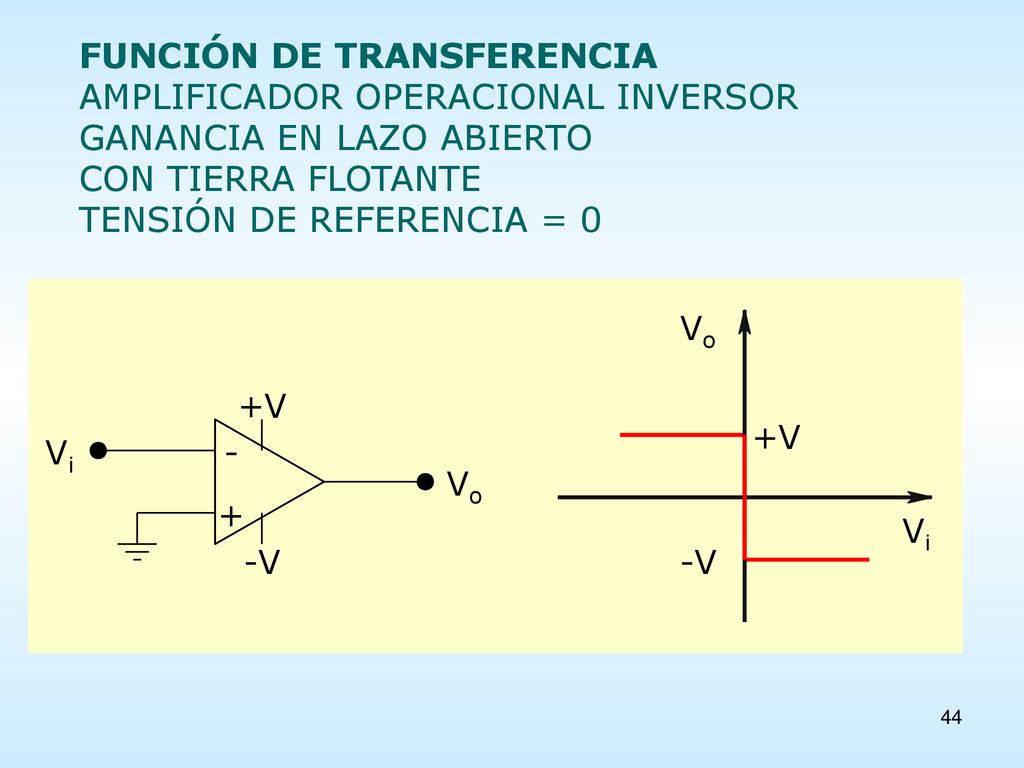

44 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO CON TIERRA FLOTANTE TENSIÓN DE REFERENCIA = 0 Comparadores

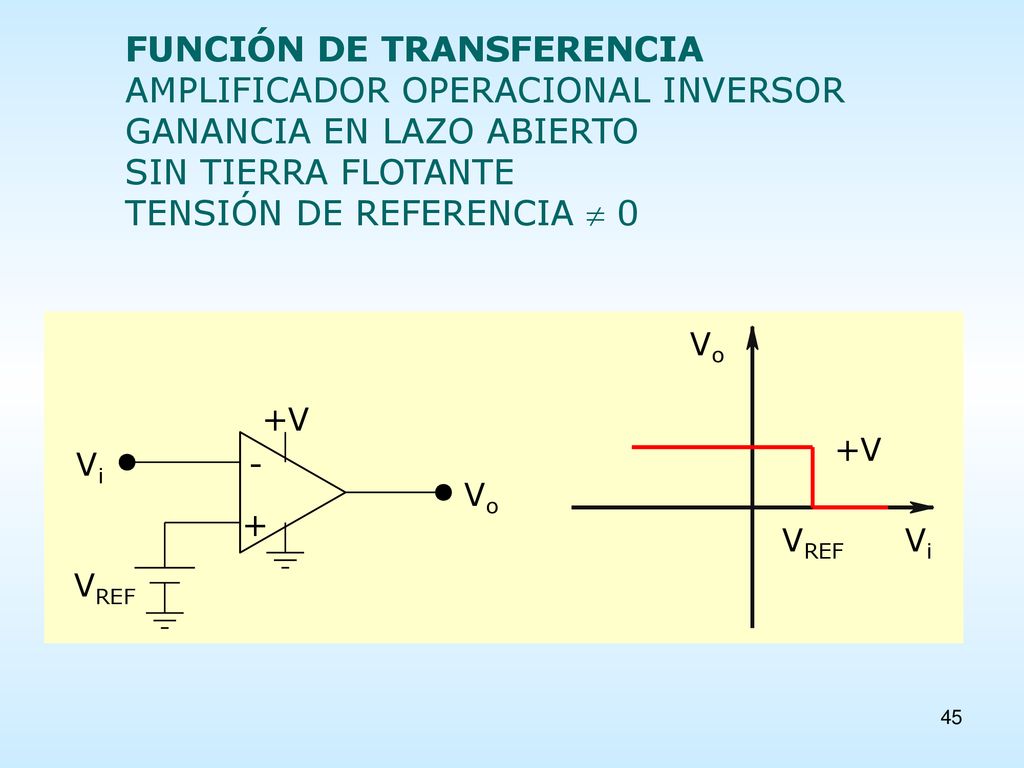

45 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO SIN TIERRA FLOTANTE TENSIÓN DE REFERENCIA  0 Comparadores

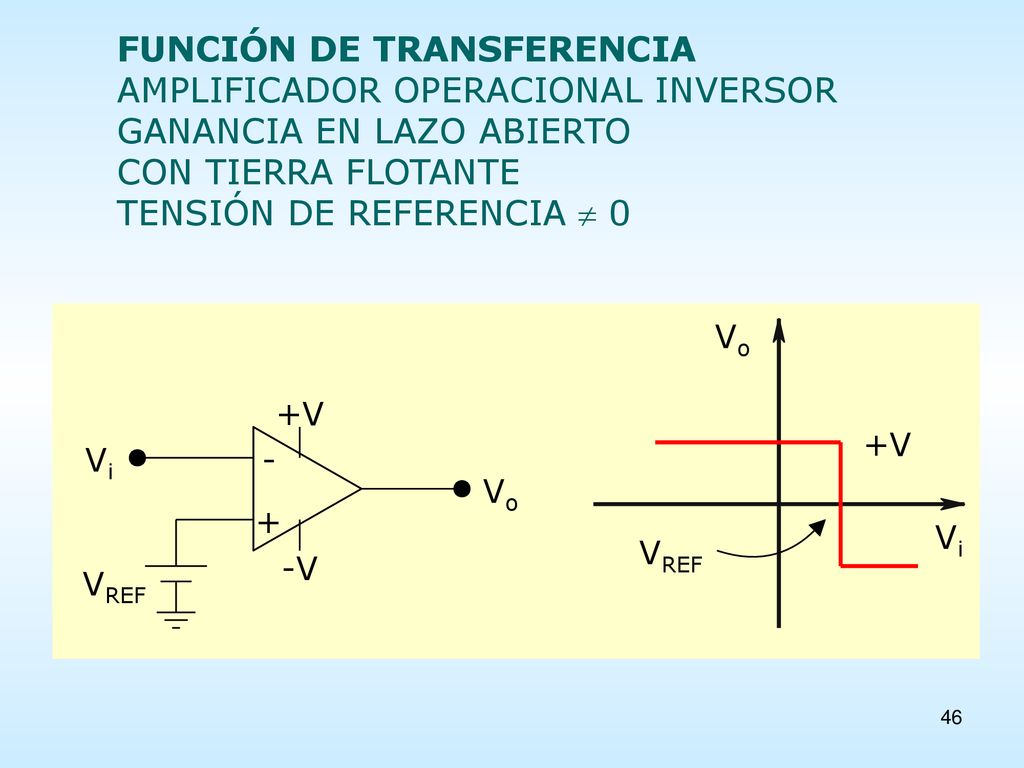

46 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO CON TIERRA FLOTANTE TENSIÓN DE REFERENCIA  0 Comparadores

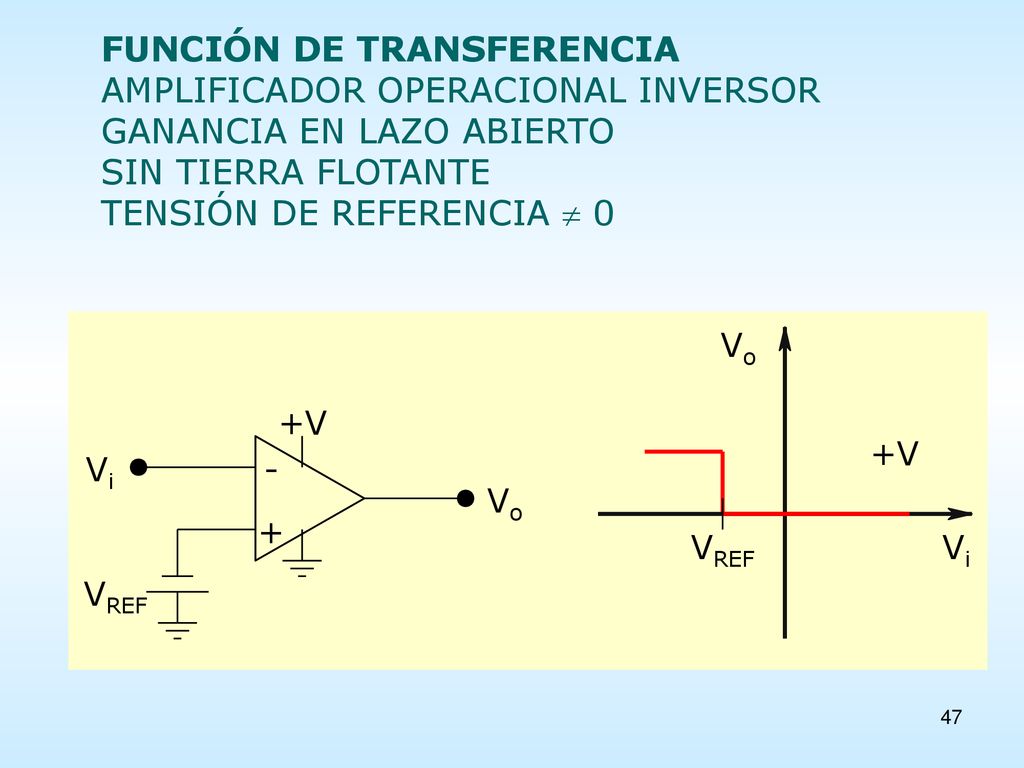

47 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO SIN TIERRA FLOTANTE TENSIÓN DE REFERENCIA  0 Comparadores

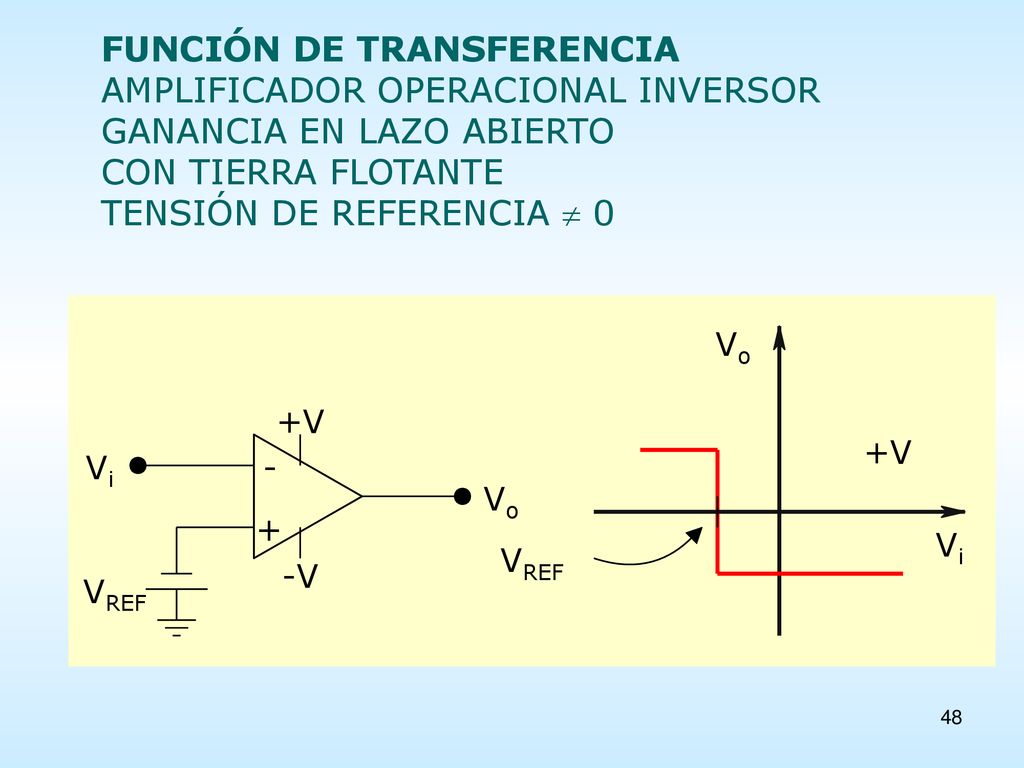

48 FUNCIÓN DE TRANSFERENCIA AMPLIFICADOR OPERACIONAL INVERSOR
GANANCIA EN LAZO ABIERTO CON TIERRA FLOTANTE TENSIÓN DE REFERENCIA  0 Comparadores

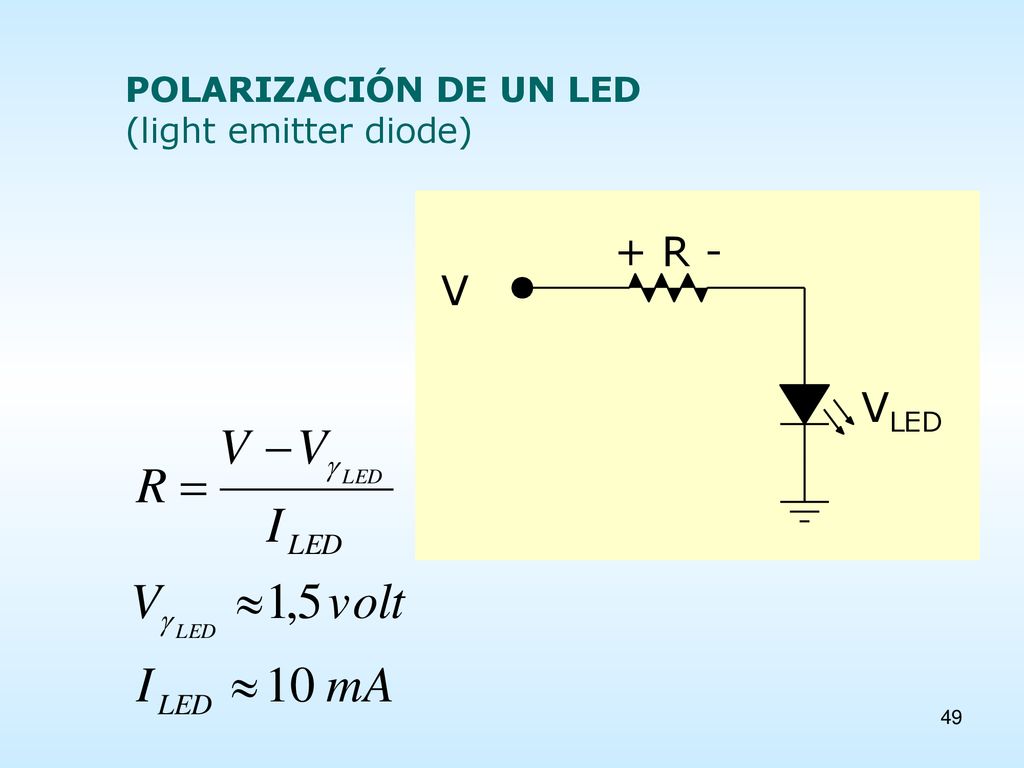

49 POLARIZACIÓN DE UN LED (light emitter diode) led

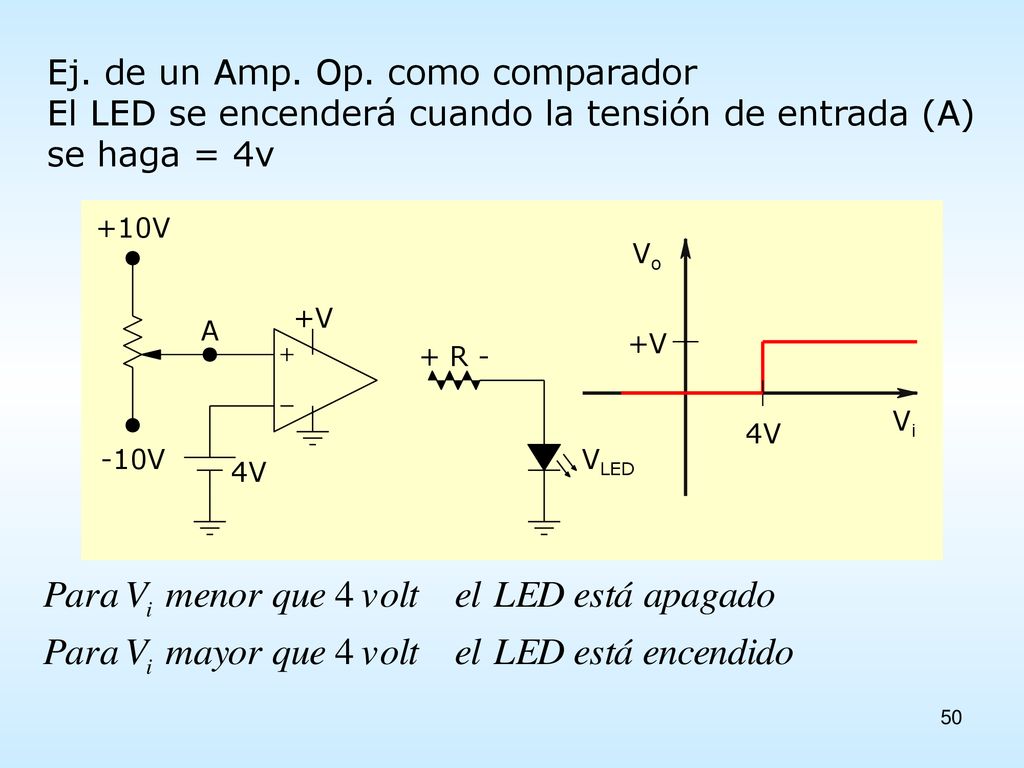

50 Ej. de un Amp. Op. como comparador
El LED se encenderá cuando la tensión de entrada (A) se haga = 4v Circuito q enciende led a 4vref

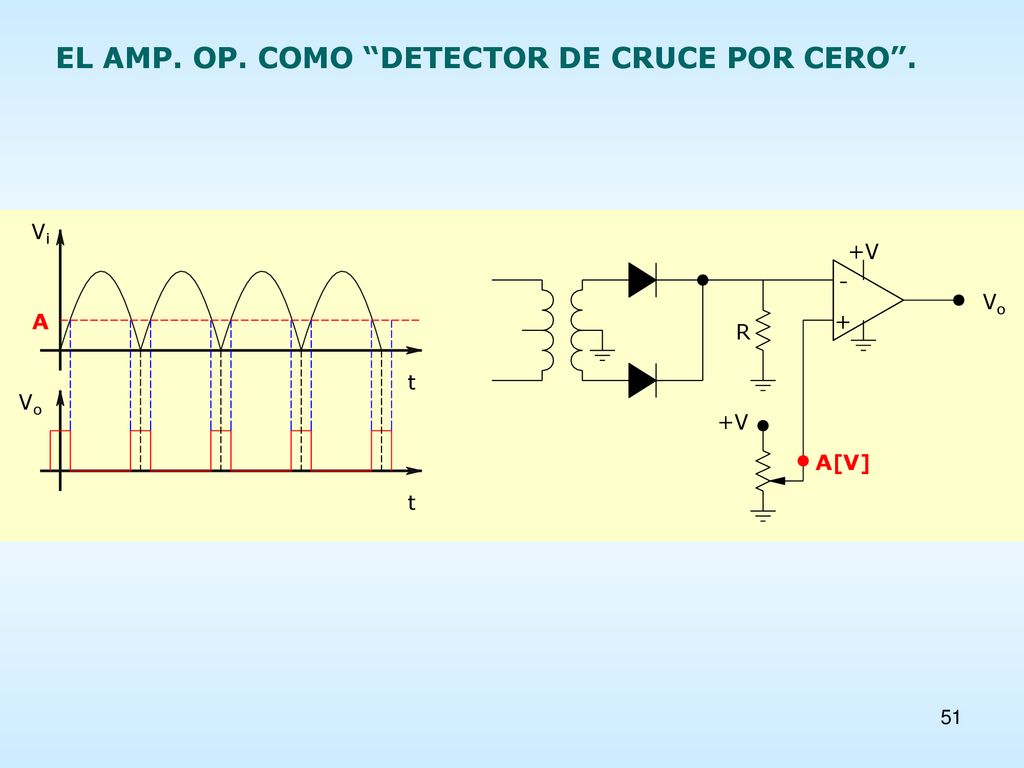

51 EL AMP. OP. COMO “DETECTOR DE CRUCE POR CERO”.
Detector de cruce por 0 + circuito

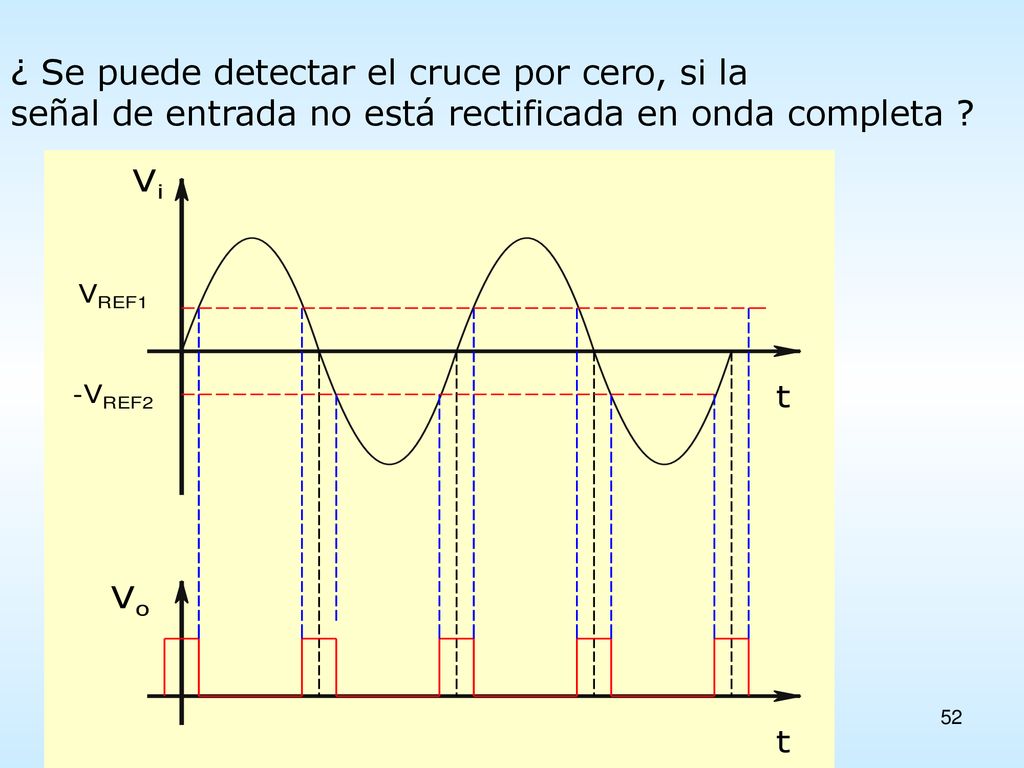

52 ¿ Se puede detectar el cruce por cero, si la
señal de entrada no está rectificada en onda completa ? Detector de cruce por 0

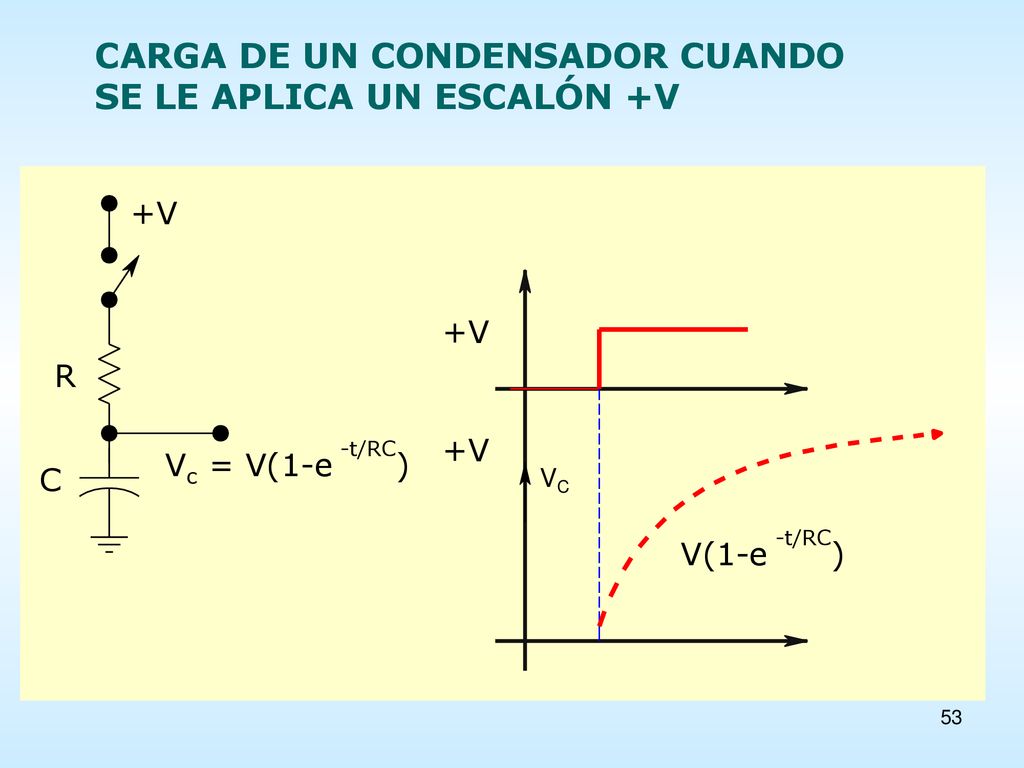

53 CARGA DE UN CONDENSADOR CUANDO SE LE APLICA UN ESCALÓN +V
Dif de tau en un circuito

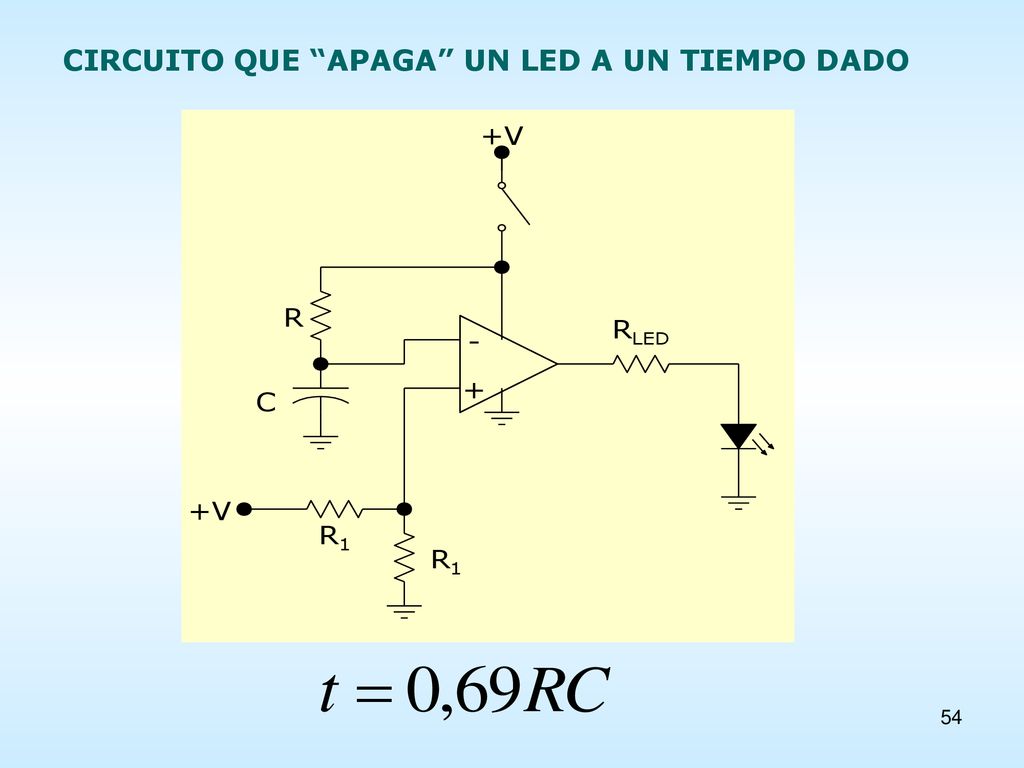

54 CIRCUITO QUE “APAGA” UN LED A UN TIEMPO DADO
Circuito q enciende un led despues de tau

55 EL AMP. OP. COMO “SUMADOR INVERSOR”
Amp sumador DEMOSTRAR QUE:

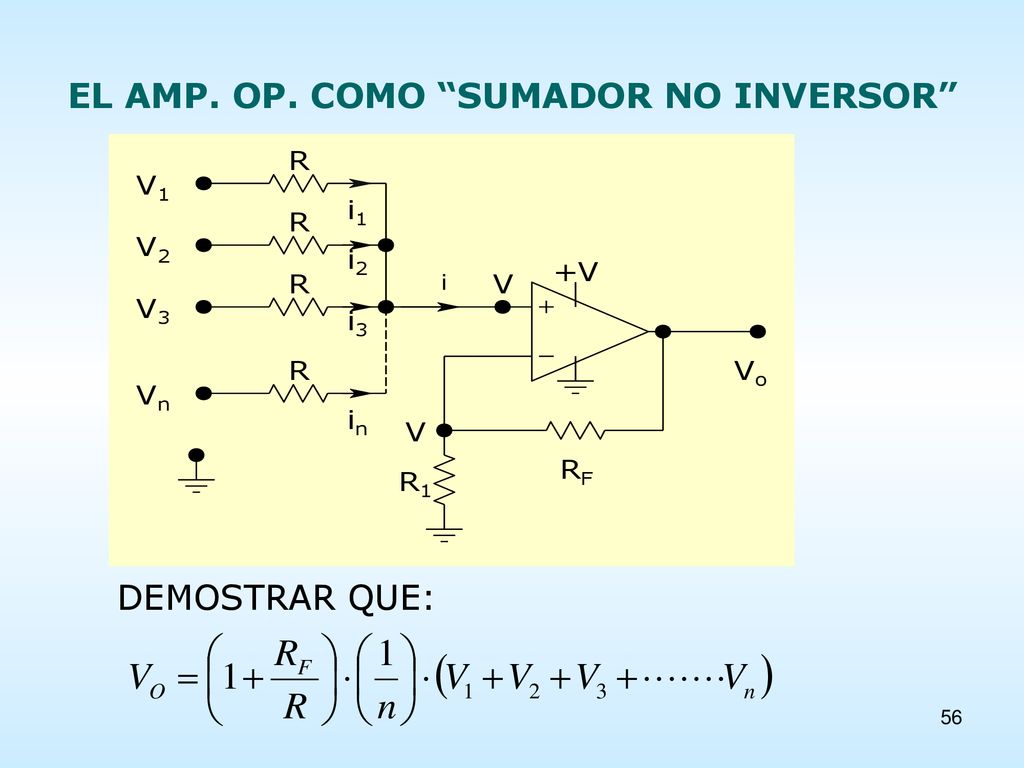

56 EL AMP. OP. COMO “SUMADOR NO INVERSOR”
DEMOSTRAR QUE:

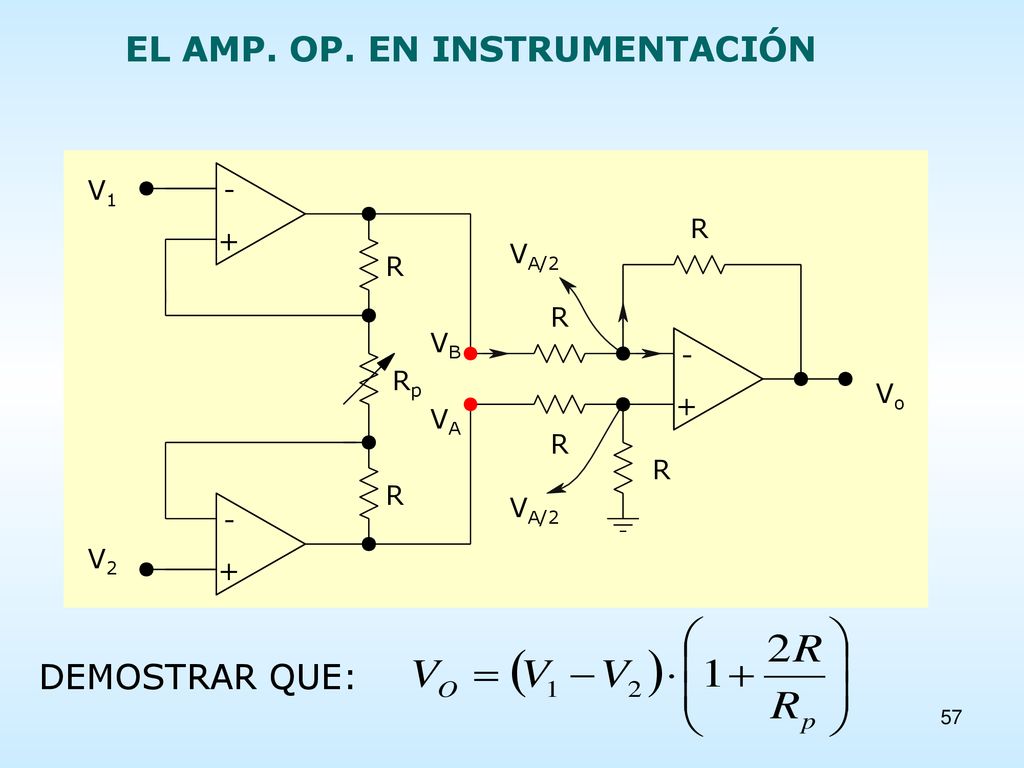

57 EL AMP. OP. EN INSTRUMENTACIÓN
Amp de instrumentecion DEMOSTRAR QUE:

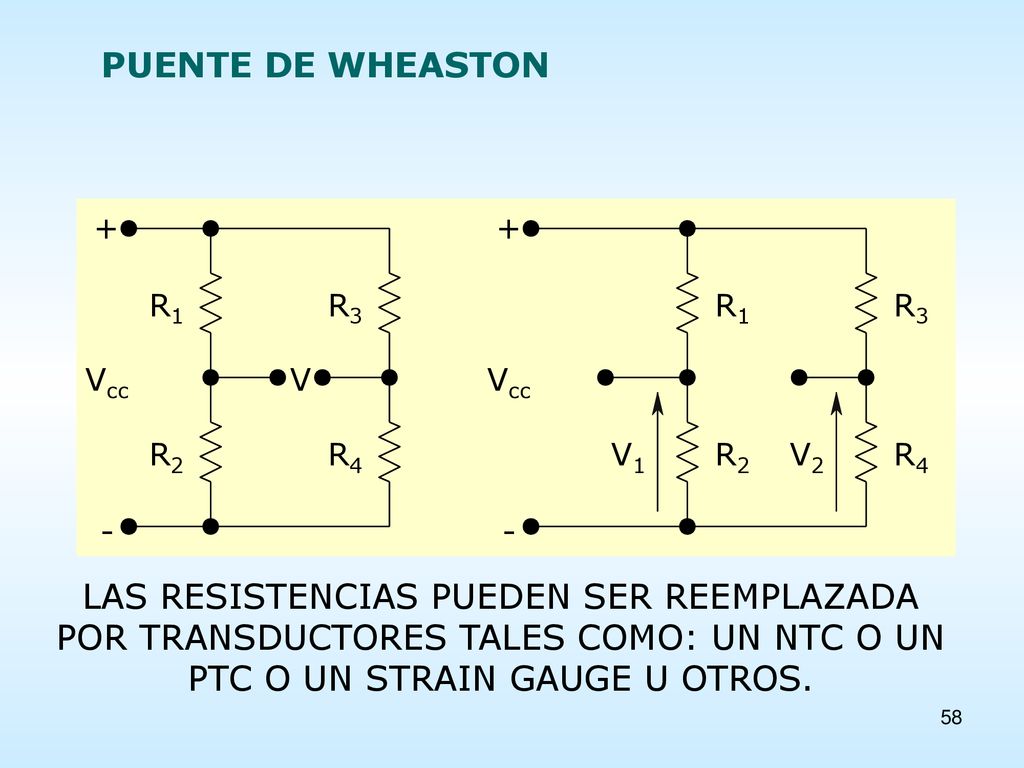

58 LAS RESISTENCIAS PUEDEN SER REEMPLAZADA
PUENTE DE WHEASTON Puente balanceado de wheaston LAS RESISTENCIAS PUEDEN SER REEMPLAZADA POR TRANSDUCTORES TALES COMO: UN NTC O UN PTC O UN STRAIN GAUGE U OTROS.

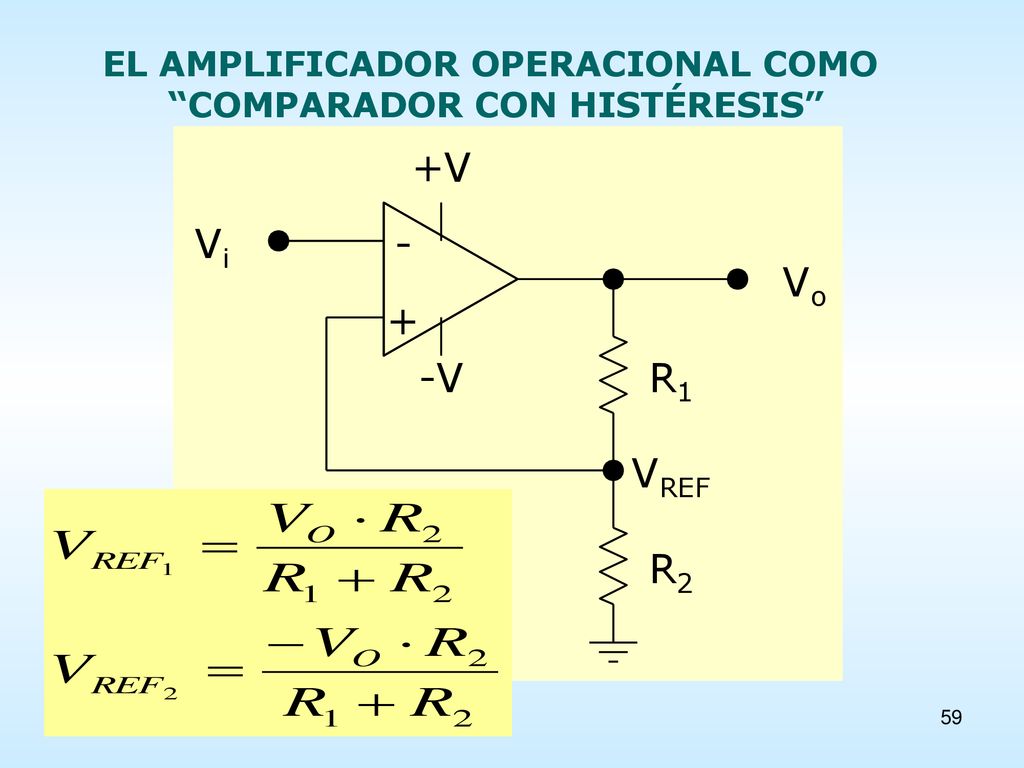

59 EL AMPLIFICADOR OPERACIONAL COMO “COMPARADOR CON HISTÉRESIS”
Couling y amp op

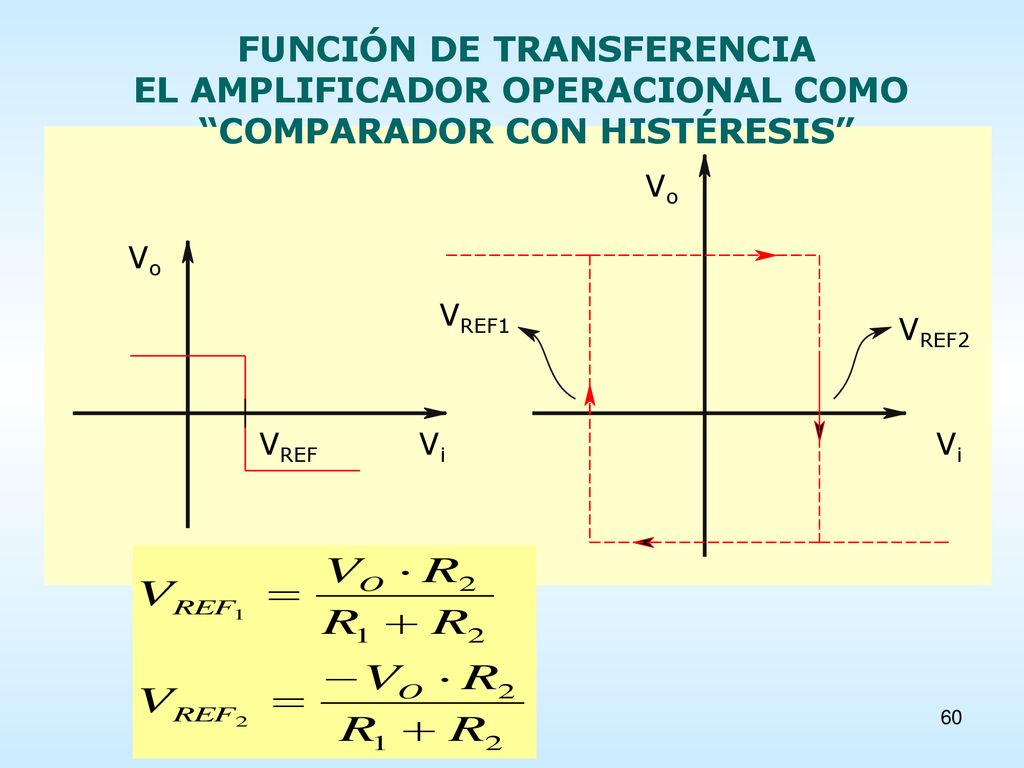

60 FUNCIÓN DE TRANSFERENCIA EL AMPLIFICADOR OPERACIONAL COMO
“COMPARADOR CON HISTÉRESIS” Couling y amp op

61 OSCILADOR DE RELAJACIÓN GENERADOR DE ONDA CUADRADA Y TRIANGULAR
Oscilador de relajacion

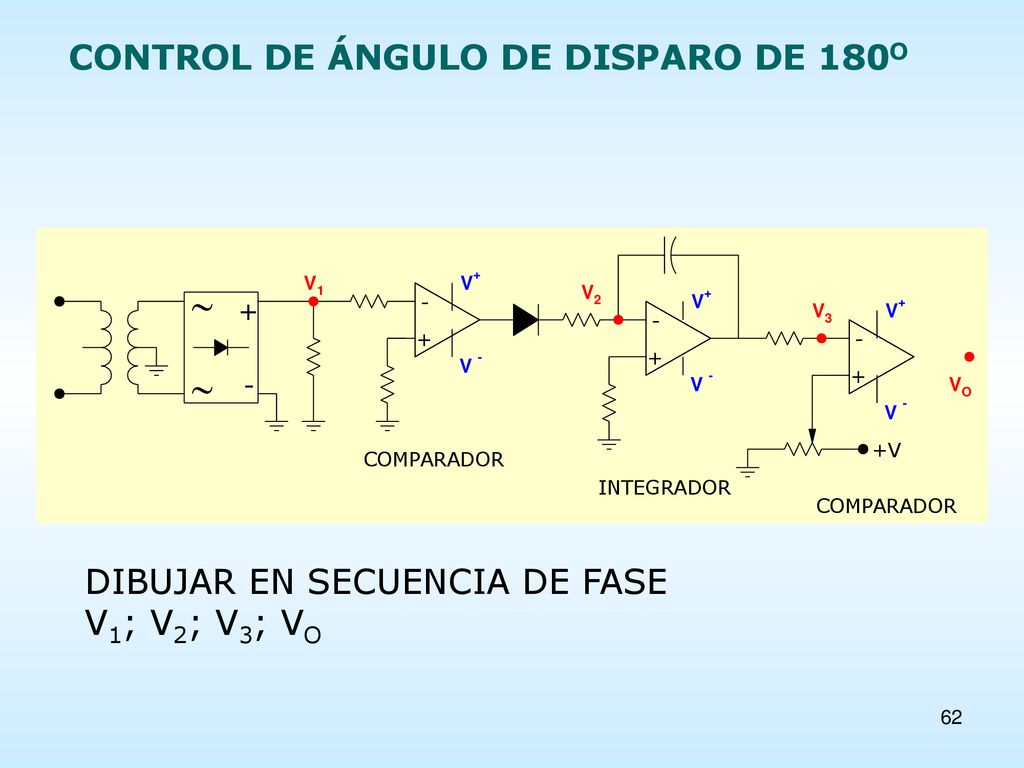

62 CONTROL DE ÁNGULO DE DISPARO DE 180O
Circuito control de………………………………. DIBUJAR EN SECUENCIA DE FASE V1; V2; V3; VO

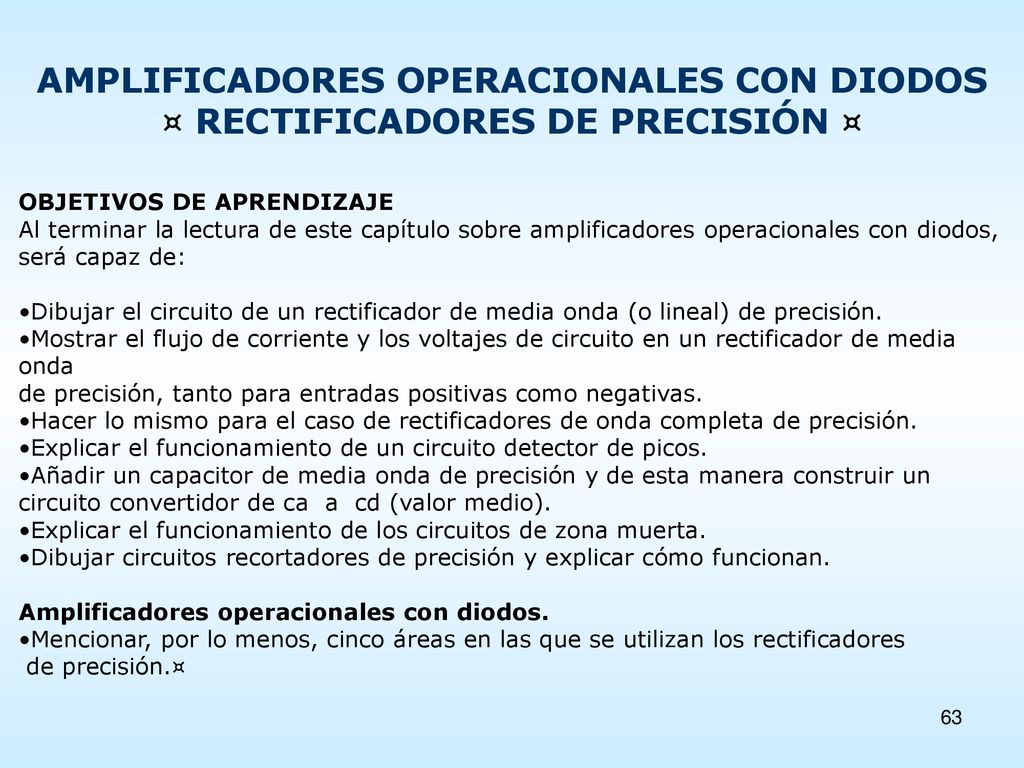

63 AMPLIFICADORES OPERACIONALES CON DIODOS
¤ RECTIFICADORES DE PRECISIÓN ¤ OBJETIVOS DE APRENDIZAJE Al terminar la lectura de este capítulo sobre amplificadores operacionales con diodos, será capaz de: Dibujar el circuito de un rectificador de media onda (o lineal) de precisión. Mostrar el flujo de corriente y los voltajes de circuito en un rectificador de media onda de precisión, tanto para entradas positivas como negativas. Hacer lo mismo para el caso de rectificadores de onda completa de precisión. Explicar el funcionamiento de un circuito detector de picos. Añadir un capacitor de media onda de precisión y de esta manera construir un circuito convertidor de ca a cd (valor medio). Explicar el funcionamiento de los circuitos de zona muerta. Dibujar circuitos recortadores de precisión y explicar cómo funcionan. Amplificadores operacionales con diodos. Mencionar, por lo menos, cinco áreas en las que se utilizan los rectificadores de precisión.¤

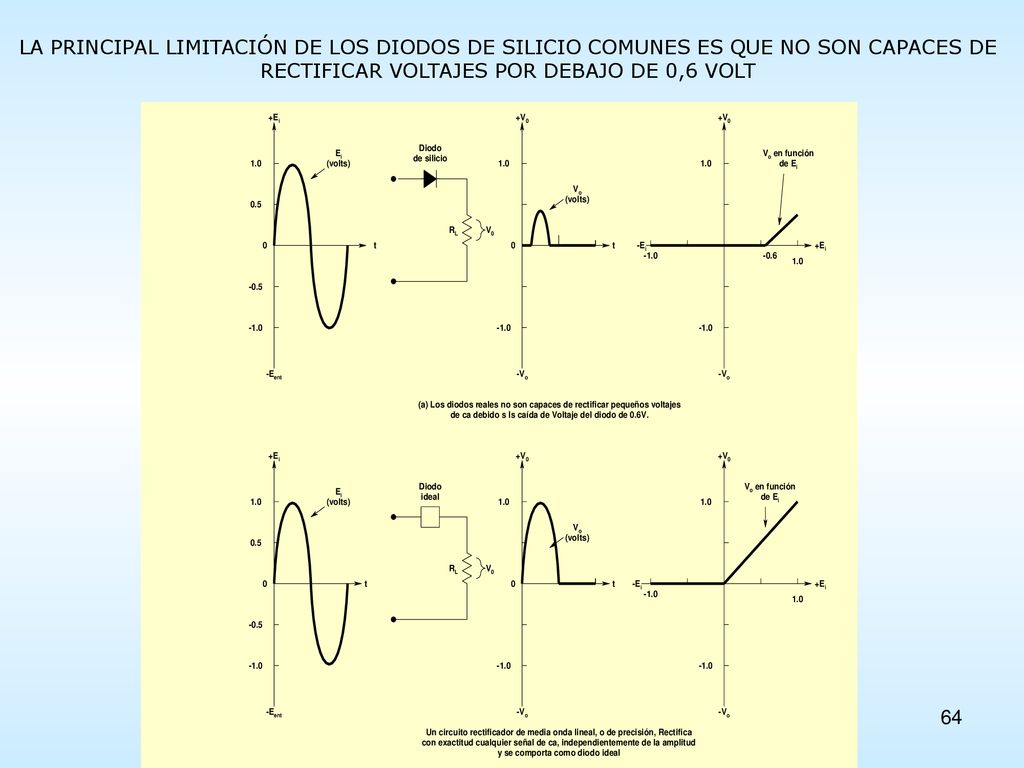

64 LA PRINCIPAL LIMITACIÓN DE LOS DIODOS DE SILICIO COMUNES ES QUE NO SON CAPACES DE RECTIFICAR VOLTAJES POR DEBAJO DE 0,6 VOLT

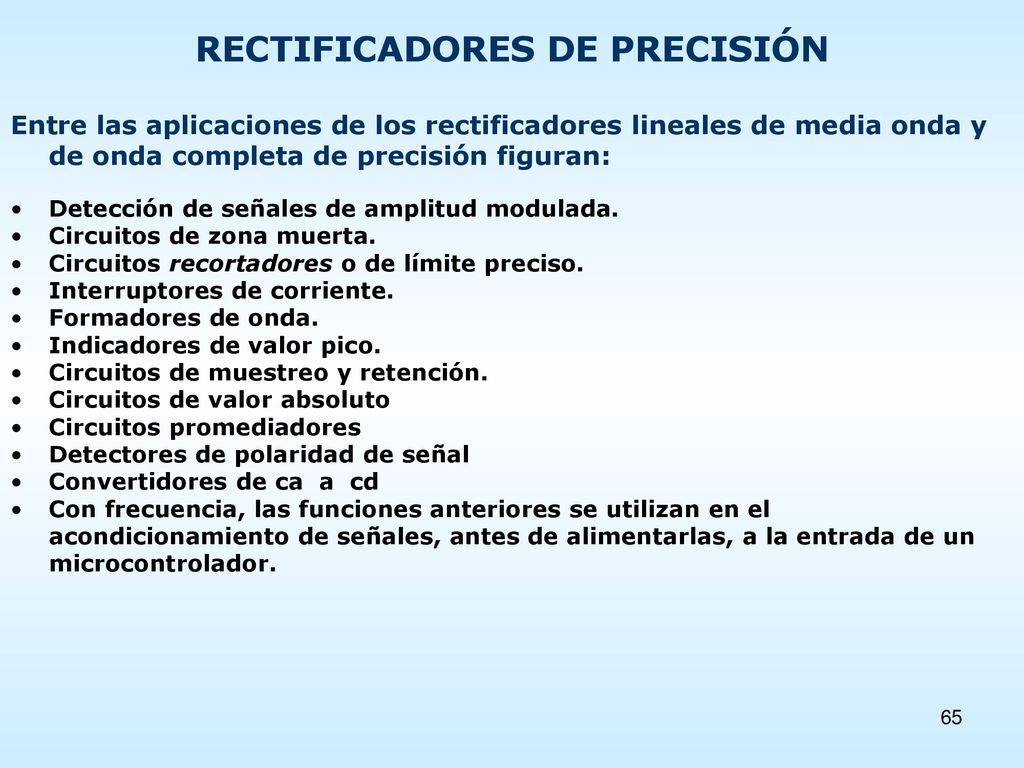

65 RECTIFICADORES DE PRECISIÓN
Entre las aplicaciones de los rectificadores lineales de media onda y de onda completa de precisión figuran: Detección de señales de amplitud modulada. Circuitos de zona muerta. Circuitos recortadores o de límite preciso. Interruptores de corriente. Formadores de onda. Indicadores de valor pico. Circuitos de muestreo y retención. Circuitos de valor absoluto Circuitos promediadores Detectores de polaridad de señal Convertidores de ca a cd Con frecuencia, las funciones anteriores se utilizan en el acondicionamiento de señales, antes de alimentarlas, a la entrada de un microcontrolador.

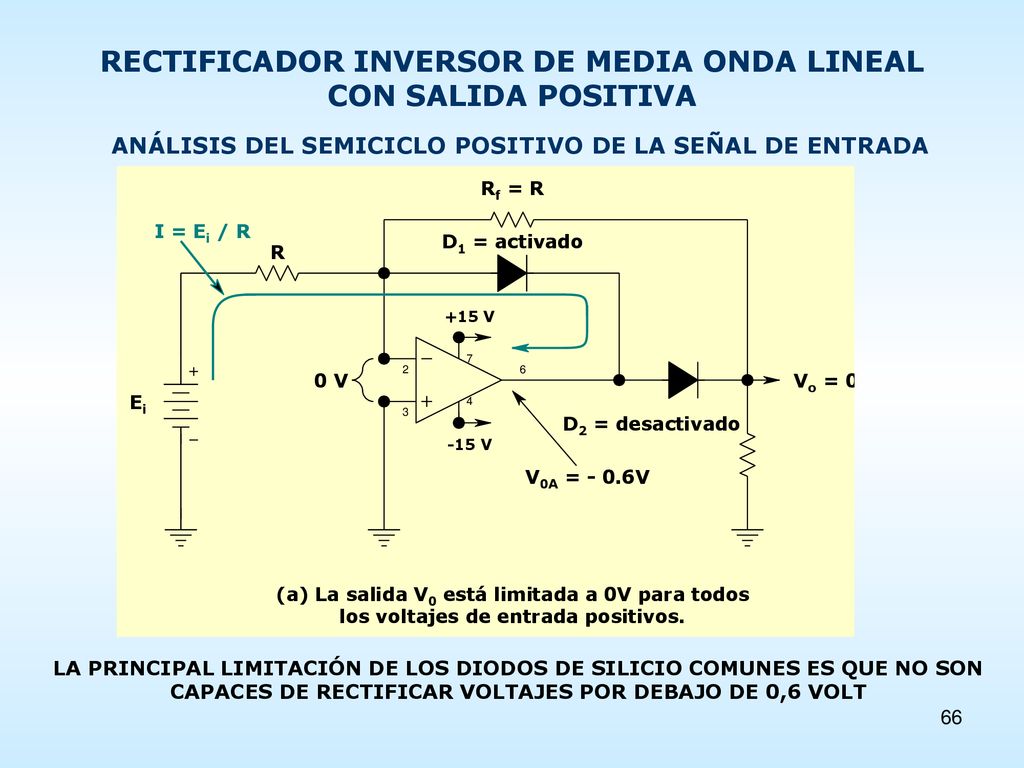

66 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL
CON SALIDA POSITIVA ANÁLISIS DEL SEMICICLO POSITIVO DE LA SEÑAL DE ENTRADA Rectificador inversor de media onda lineal con salida positiva LA PRINCIPAL LIMITACIÓN DE LOS DIODOS DE SILICIO COMUNES ES QUE NO SON CAPACES DE RECTIFICAR VOLTAJES POR DEBAJO DE 0,6 VOLT

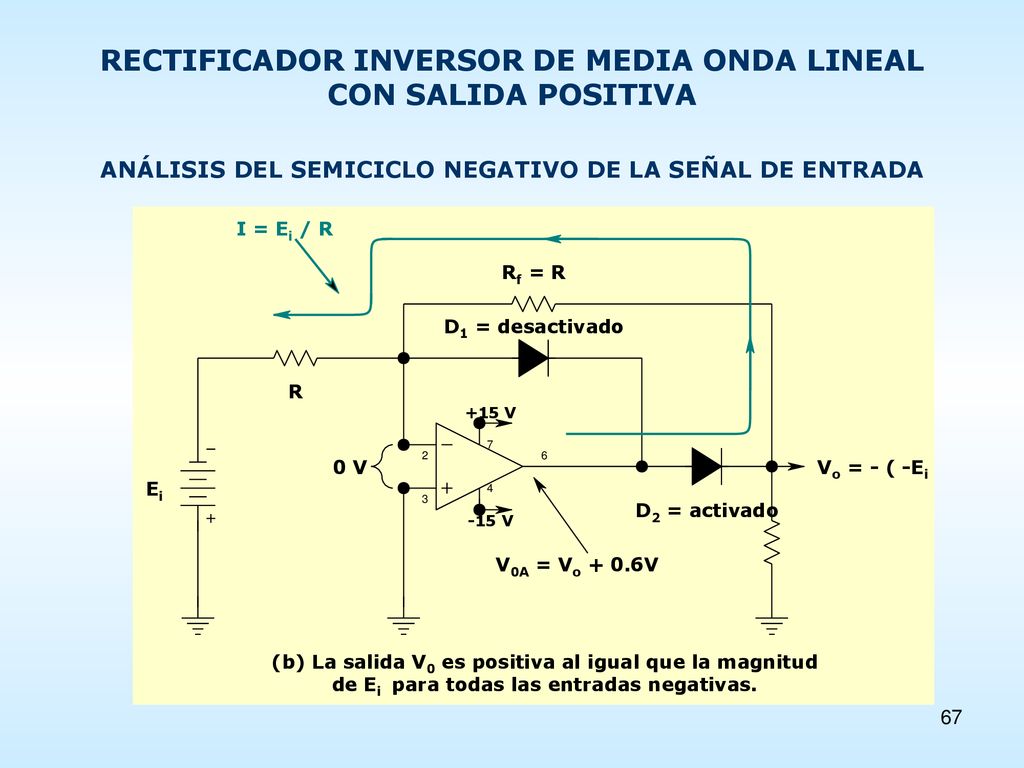

67 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL CON SALIDA POSITIVA
ANÁLISIS DEL SEMICICLO NEGATIVO DE LA SEÑAL DE ENTRADA Rectificador inversor de media onda lineal con salida positiva

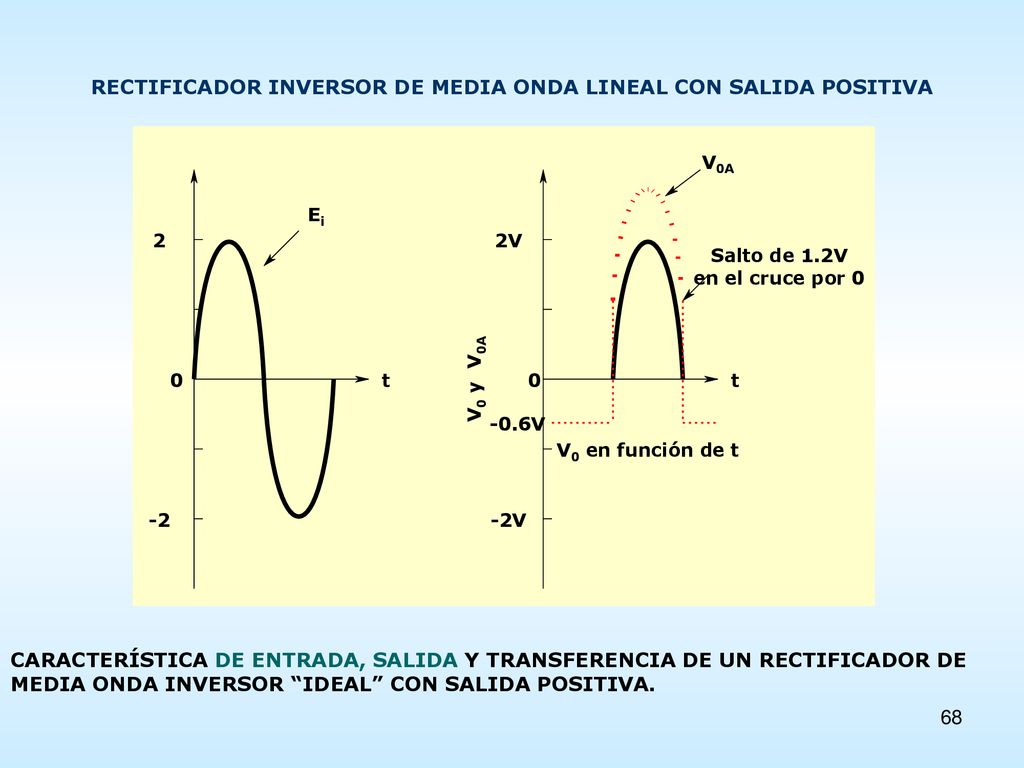

68 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL CON SALIDA POSITIVA
Características de entrada y salida de un rectificador de media onda inversor ideal con salida positiva. CARACTERÍSTICA DE ENTRADA, SALIDA Y TRANSFERENCIA DE UN RECTIFICADOR DE MEDIA ONDA INVERSOR “IDEAL” CON SALIDA POSITIVA.

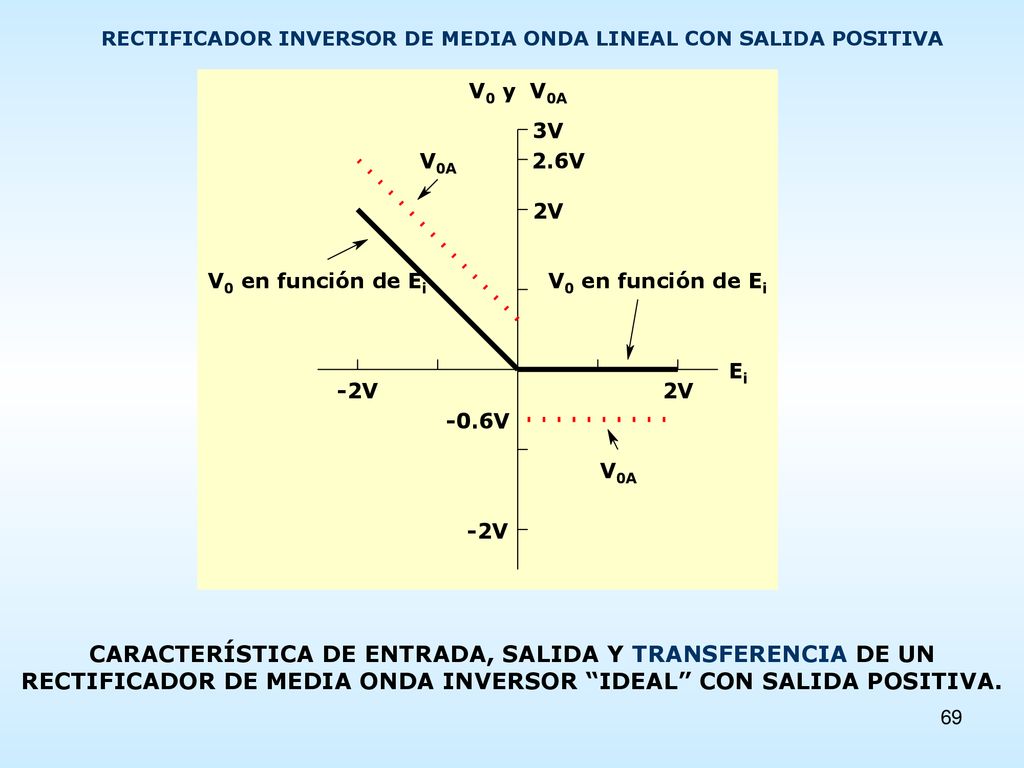

69 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL CON SALIDA POSITIVA
Funcion de transferencia rectificador de media onda inversor ideal con salida positiva. CARACTERÍSTICA DE ENTRADA, SALIDA Y TRANSFERENCIA DE UN RECTIFICADOR DE MEDIA ONDA INVERSOR “IDEAL” CON SALIDA POSITIVA.

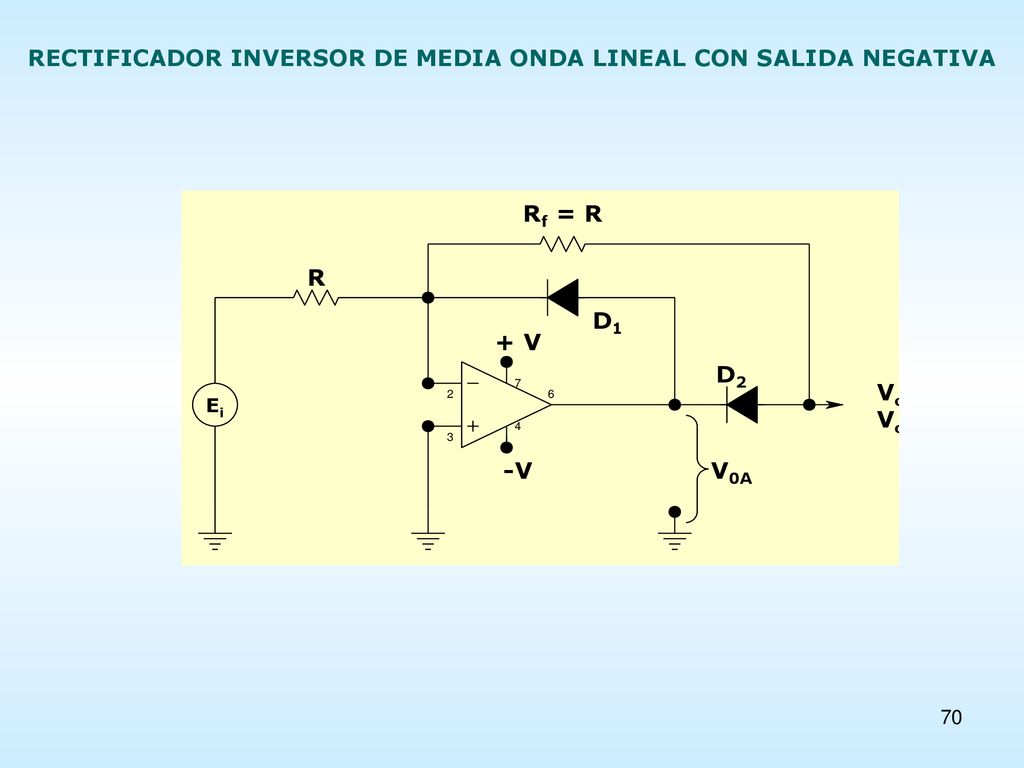

70 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL CON SALIDA NEGATIVA

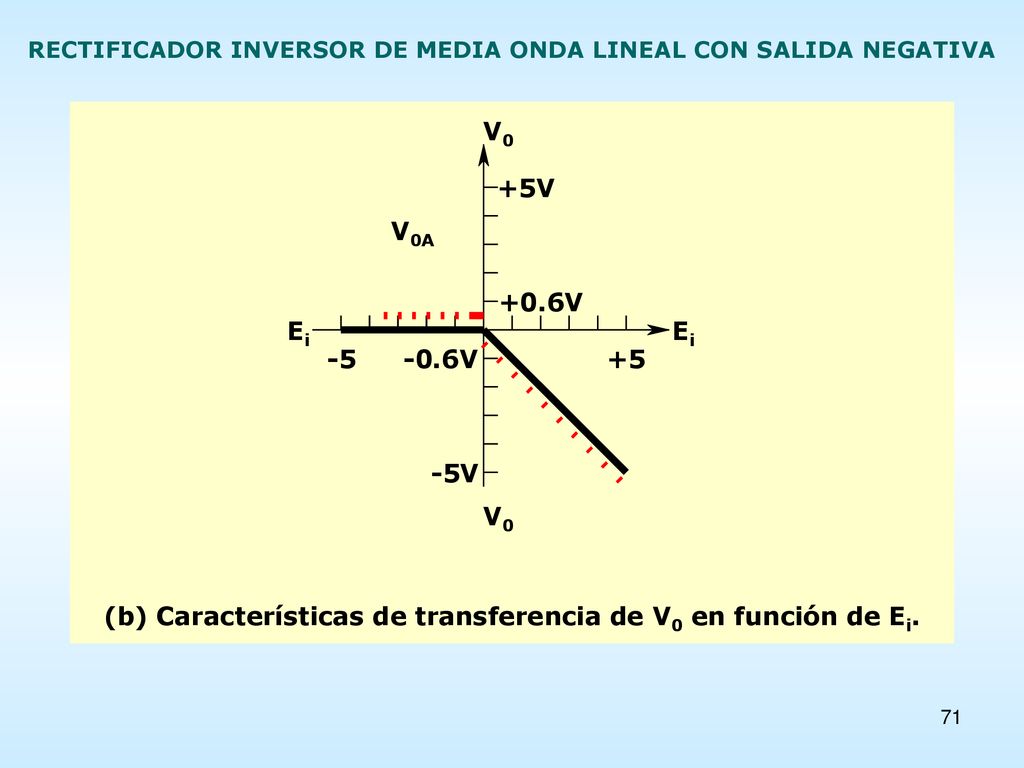

71 RECTIFICADOR INVERSOR DE MEDIA ONDA LINEAL CON SALIDA NEGATIVA
Rectificador inversor de media onda lineal con salida negativa (func. de trans.)

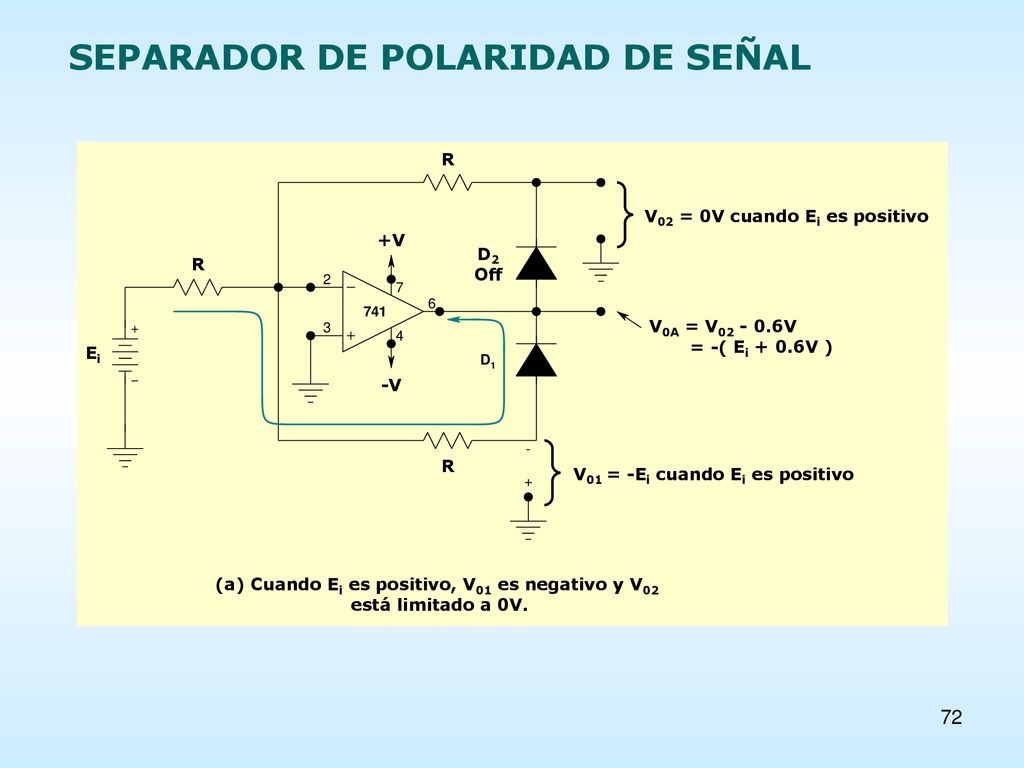

72 SEPARADOR DE POLARIDAD DE SEÑAL
Separador de polaridod de señal

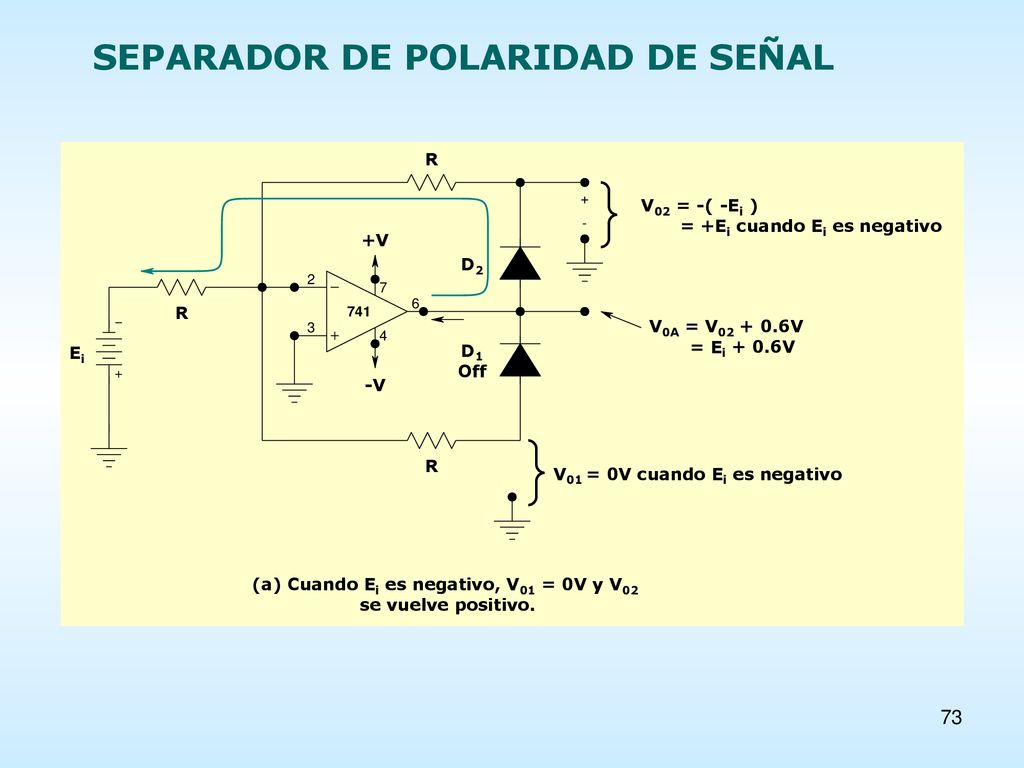

73 SEPARADOR DE POLARIDAD DE SEÑAL
Separador de polaridod de señal

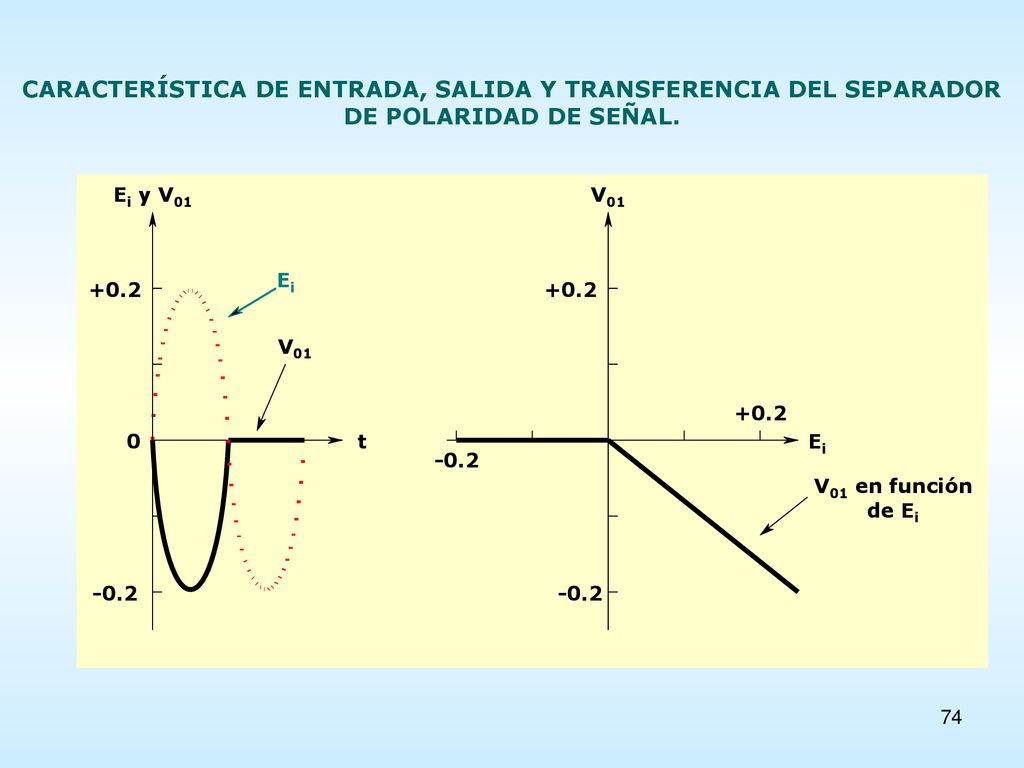

74 CARACTERÍSTICA DE ENTRADA, SALIDA Y TRANSFERENCIA DEL SEPARADOR
DE POLARIDAD DE SEÑAL. Voltajes de entrada y salida del separador de polaridad

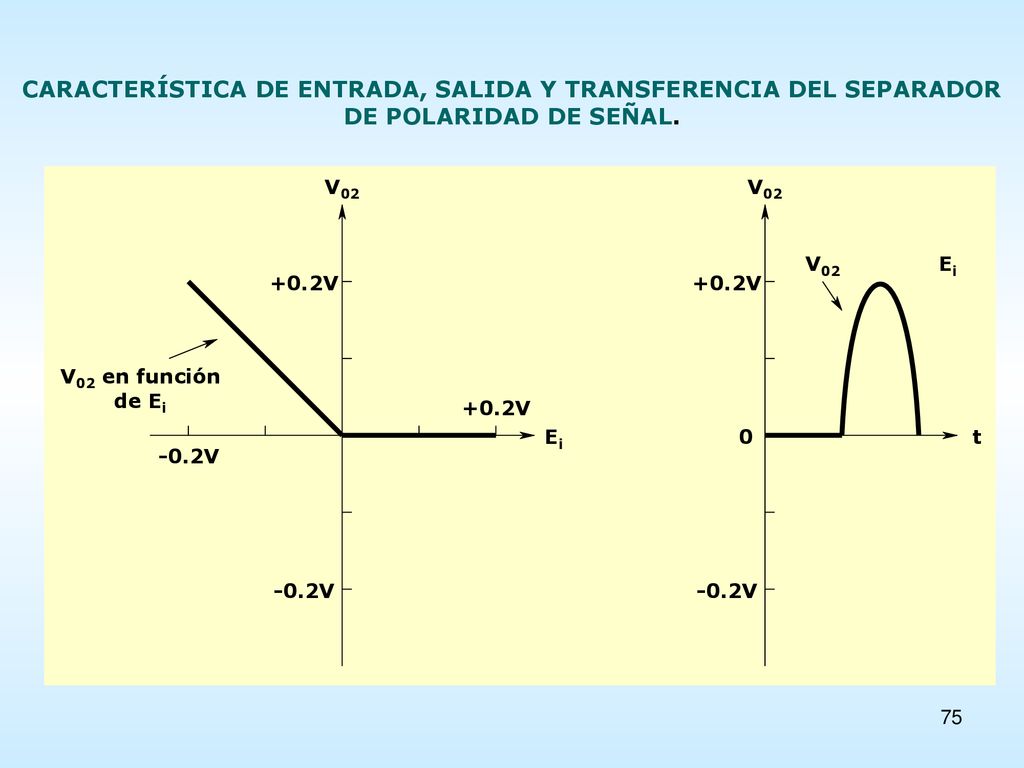

75 CARACTERÍSTICA DE ENTRADA, SALIDA Y TRANSFERENCIA DEL SEPARADOR
DE POLARIDAD DE SEÑAL. Voltajes de entrada y salida del separador de polaridad

76 RECTIFICADORES DE PRECISIÓN: CIRCUITO DE VALOR ABSOLUTO
EL RECTIFICADOR DE ONDA COMPLETA DE PRECISIÓN RECTIFICA EN SU TOTALIDAD A LOS VOLTAJES DE ENTRADA, INCLUSO AQUELLOS CUYOS VOLORES SON INFERIORES AL VOLTAJE DE UMBRAL DEL DIODO

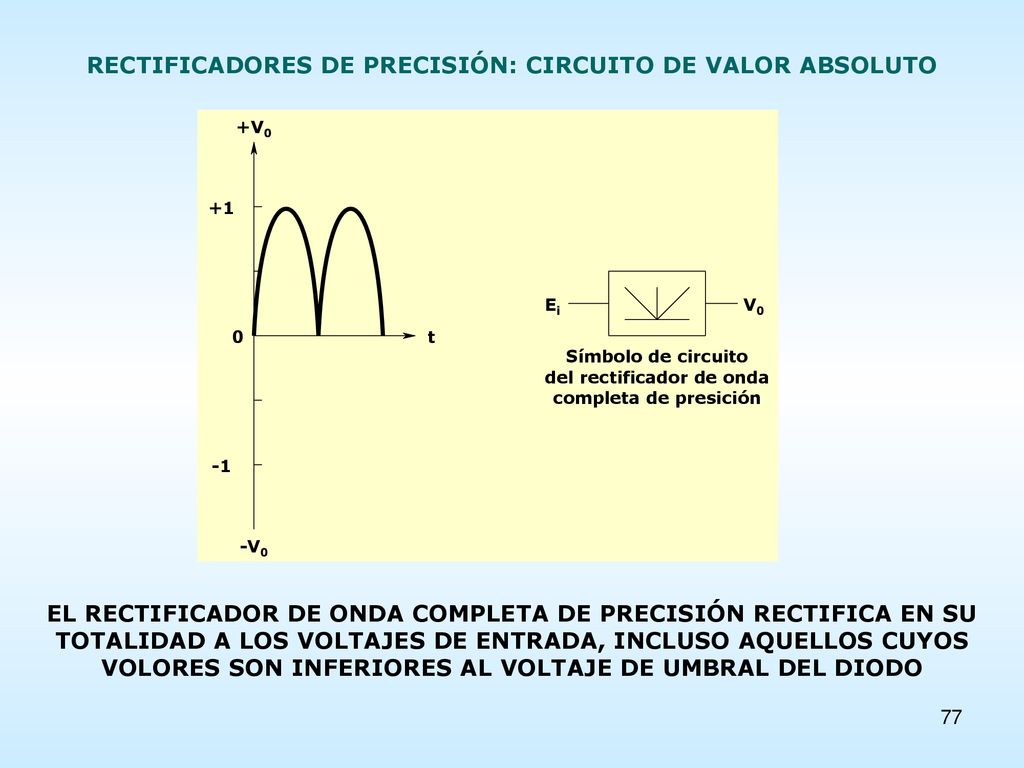

77 RECTIFICADORES DE PRECISIÓN: CIRCUITO DE VALOR ABSOLUTO
Vo y simbologia de un rectificador de presicion valor absoluto EL RECTIFICADOR DE ONDA COMPLETA DE PRECISIÓN RECTIFICA EN SU TOTALIDAD A LOS VOLTAJES DE ENTRADA, INCLUSO AQUELLOS CUYOS VOLORES SON INFERIORES AL VOLTAJE DE UMBRAL DEL DIODO

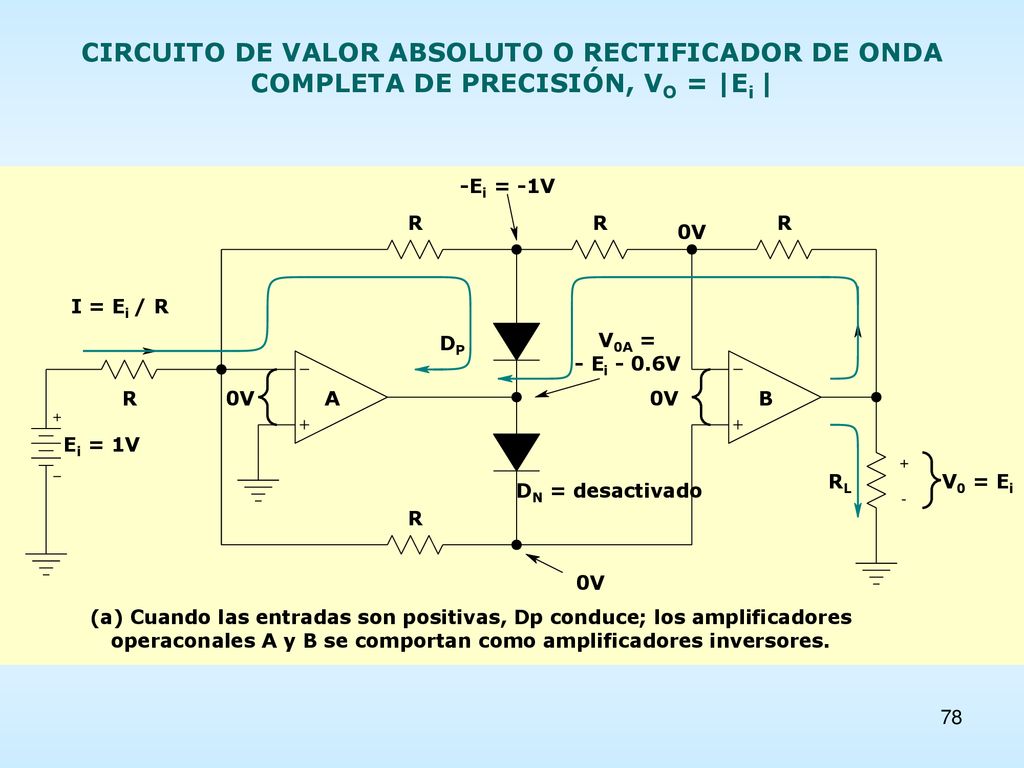

78 CIRCUITO DE VALOR ABSOLUTO O RECTIFICADOR DE ONDA COMPLETA DE PRECISIÓN, VO = |Ei |

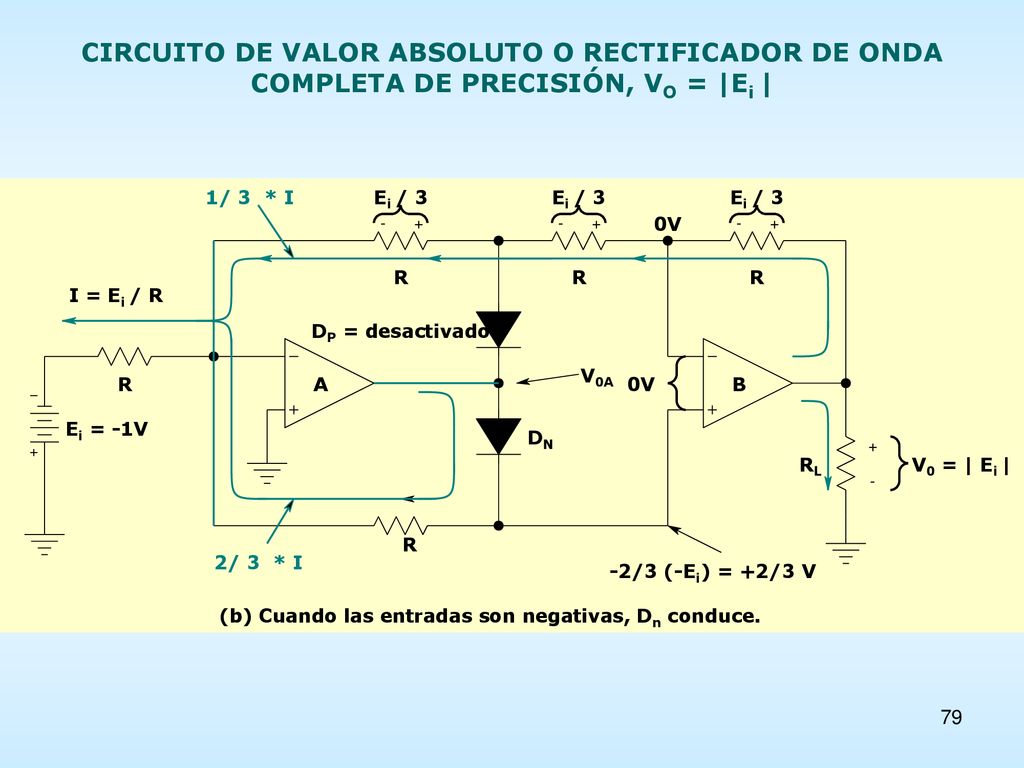

79 CIRCUITO DE VALOR ABSOLUTO O RECTIFICADOR DE ONDA COMPLETA DE PRECISIÓN, VO = |Ei |

80 CIRCUITO DE VALOR ABSOLUTO O RECTIFICADOR DE ONDA COMPLETA DE PRECISIÓN, VO = |Ei |

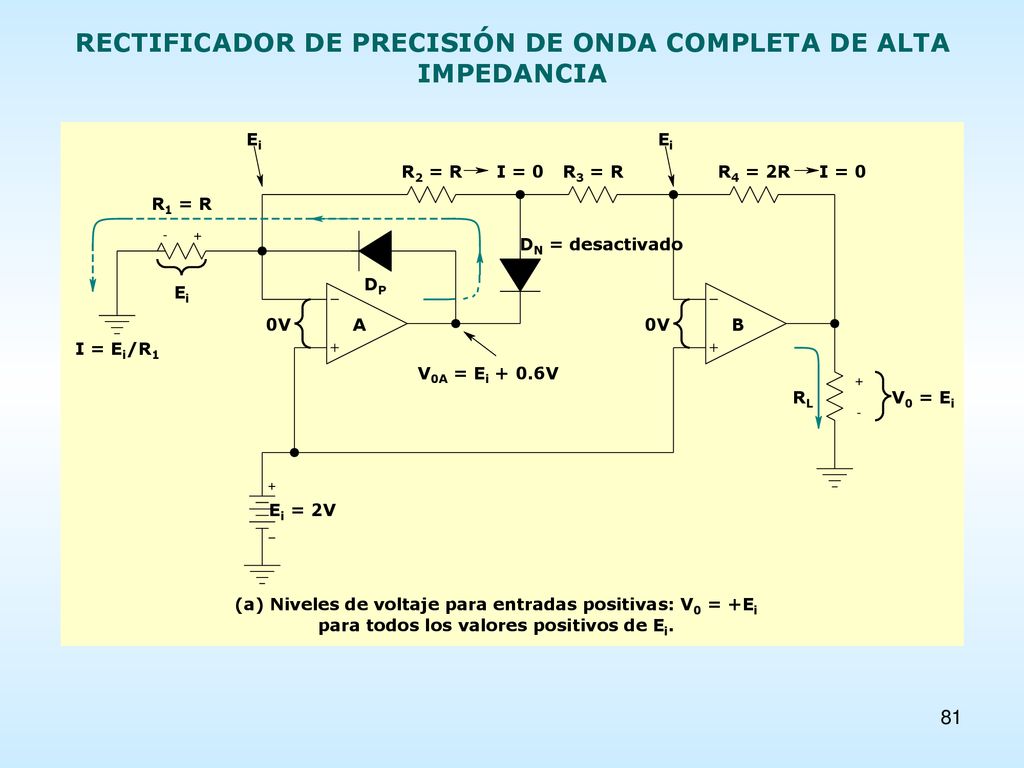

81 RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA
Niveles de voltaje para entradas positivas: V0 = +Ei para todos los valores positivos de Ei.

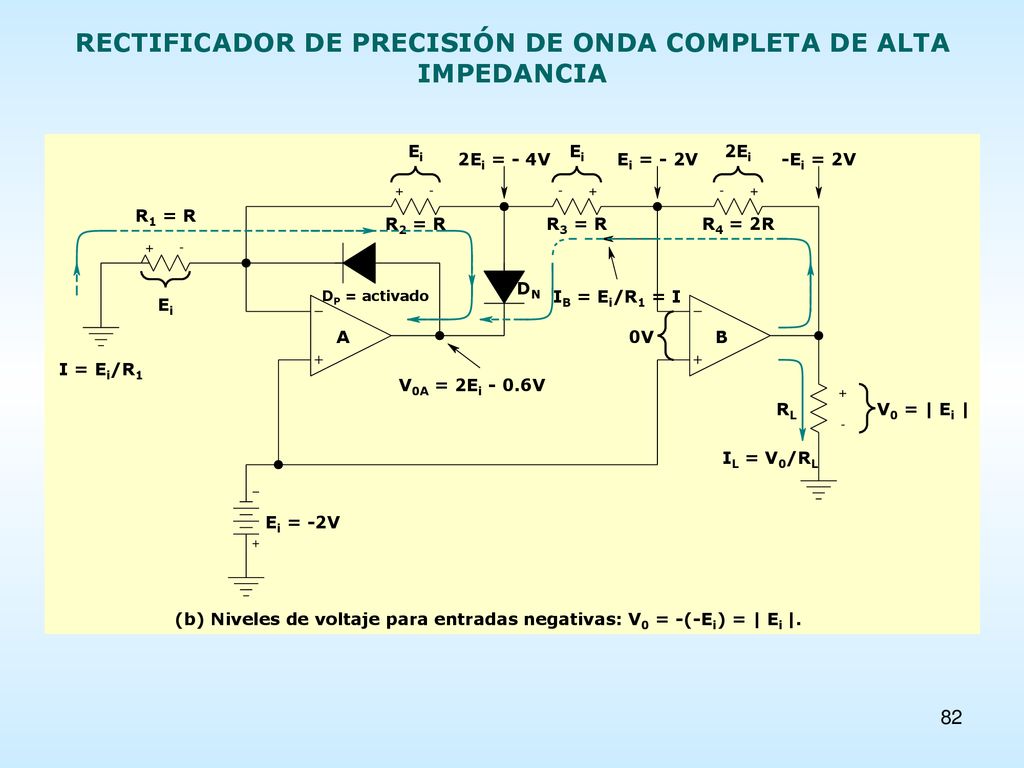

82 RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA
Niveles de voltaje para entradas negativas: V0 = -(-Ei) = | Ei |.

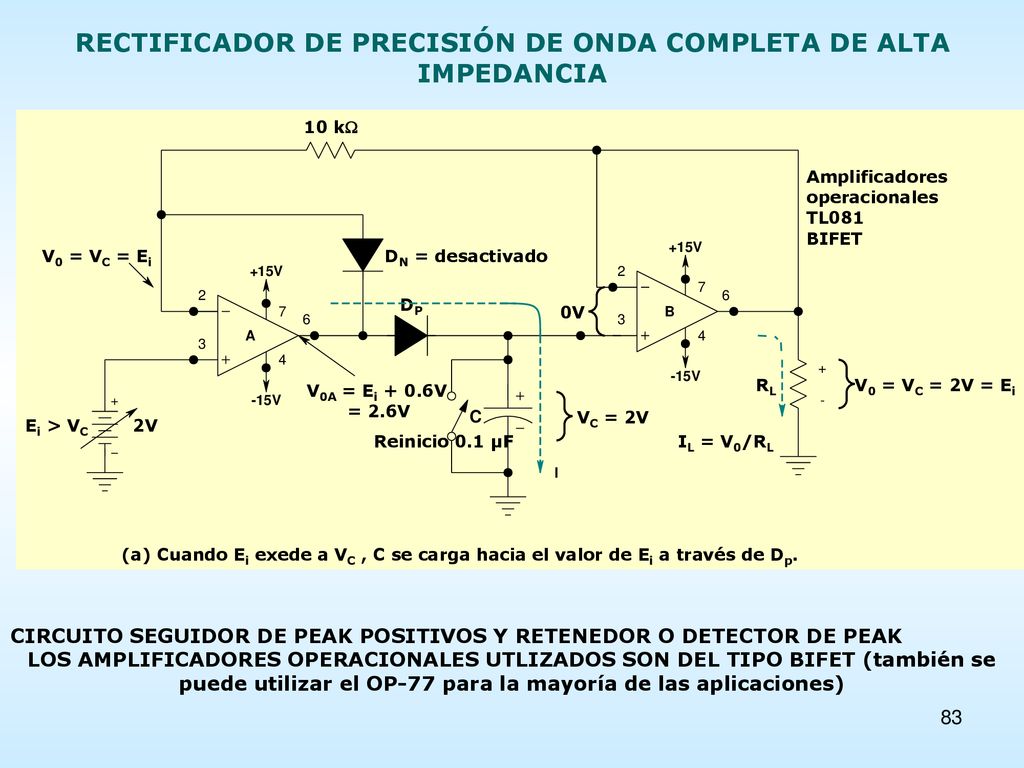

83 RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA
Circuito seguidor de picos positivos y retenedor o detector de pico. CIRCUITO SEGUIDOR DE PEAK POSITIVOS Y RETENEDOR O DETECTOR DE PEAK LOS AMPLIFICADORES OPERACIONALES UTLIZADOS SON DEL TIPO BIFET (también se puede utilizar el OP-77 para la mayoría de las aplicaciones)

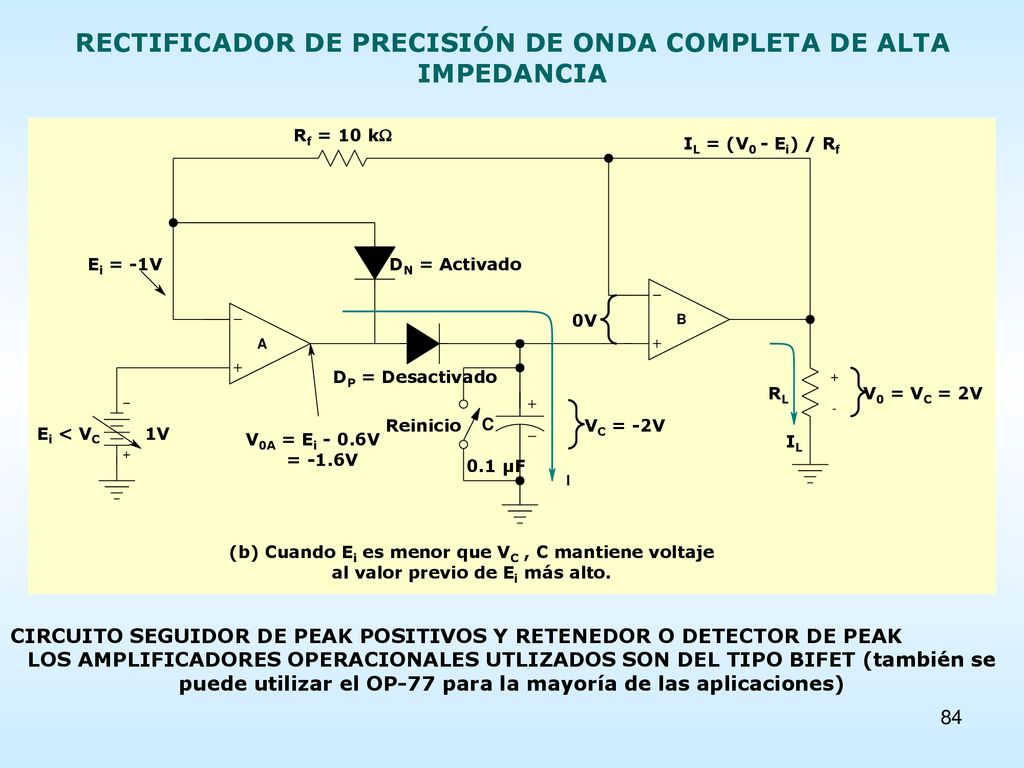

84 RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA
Circuito seguidor de picos positivos y retenedor o detector de pico. CIRCUITO SEGUIDOR DE PEAK POSITIVOS Y RETENEDOR O DETECTOR DE PEAK LOS AMPLIFICADORES OPERACIONALES UTLIZADOS SON DEL TIPO BIFET (también se puede utilizar el OP-77 para la mayoría de las aplicaciones)

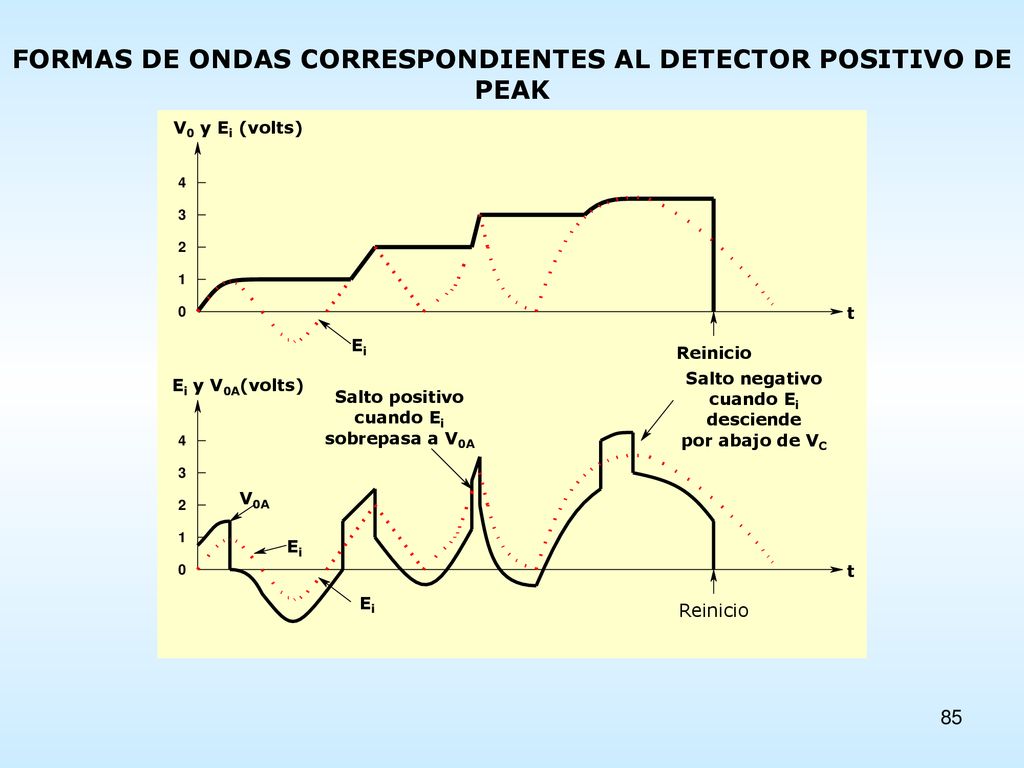

85 FORMAS DE ONDAS CORRESPONDIENTES AL DETECTOR POSITIVO DE PEAK
Formas de las ondas correspondientes al detector positivo de la dia 80

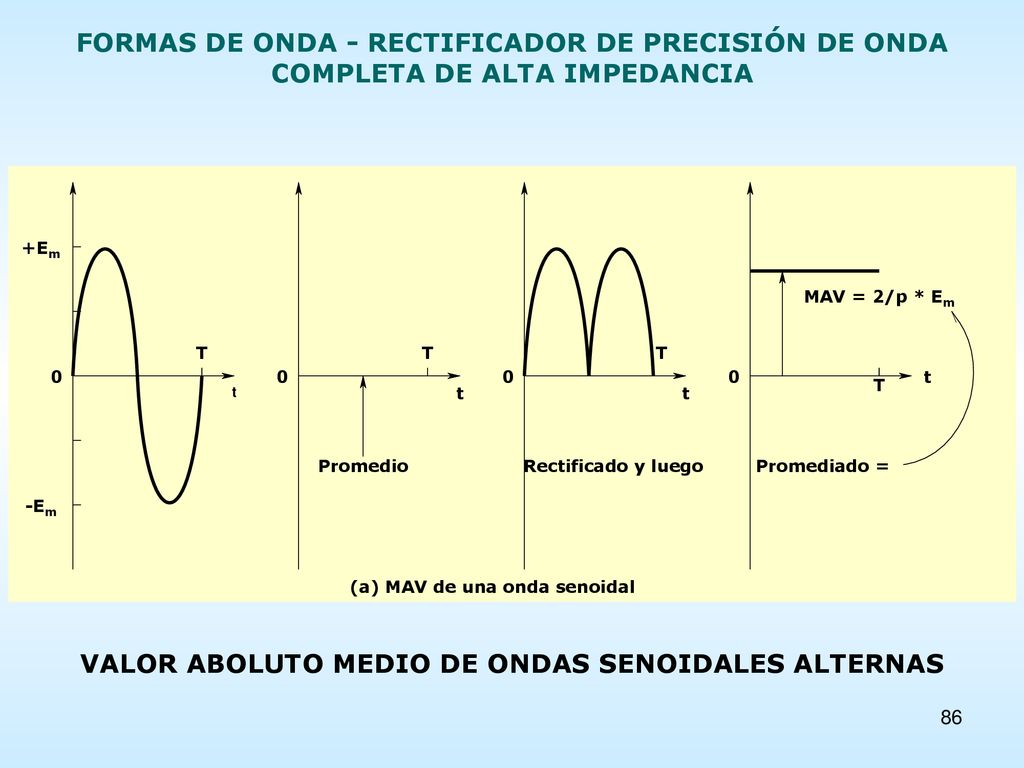

86 VALOR ABOLUTO MEDIO DE ONDAS SENOIDALES ALTERNAS
FORMAS DE ONDA - RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA VALOR ABOLUTO MEDIO DE ONDAS SENOIDALES ALTERNAS

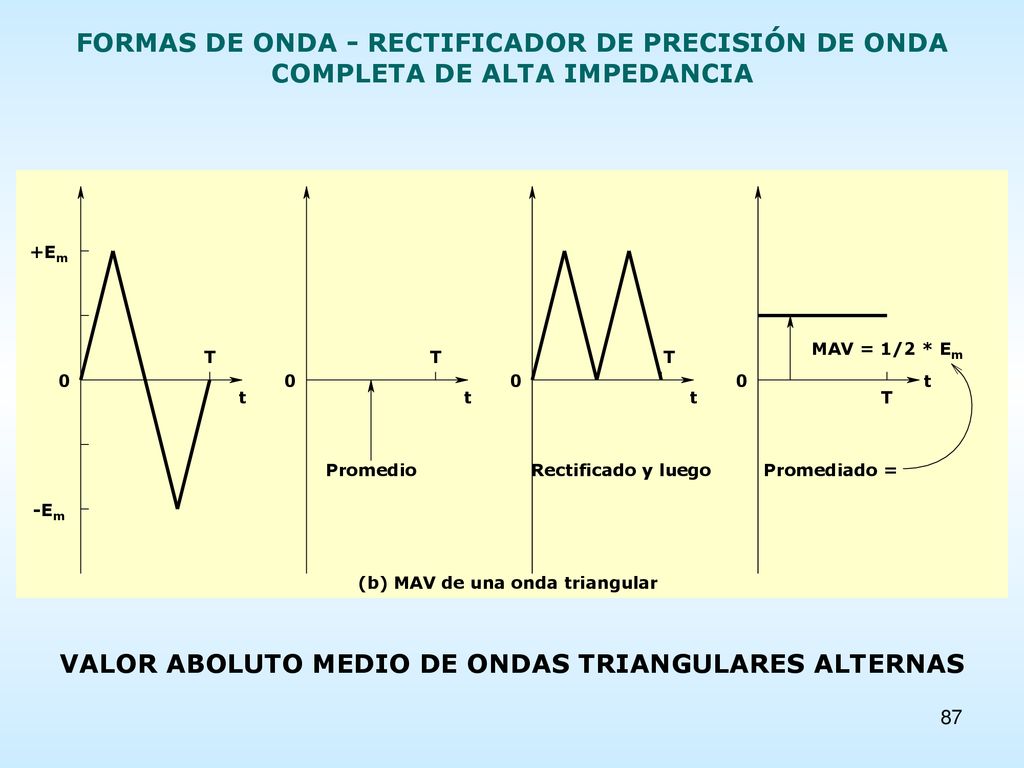

87 VALOR ABOLUTO MEDIO DE ONDAS TRIANGULARES ALTERNAS
FORMAS DE ONDA - RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA VALOR ABOLUTO MEDIO DE ONDAS TRIANGULARES ALTERNAS

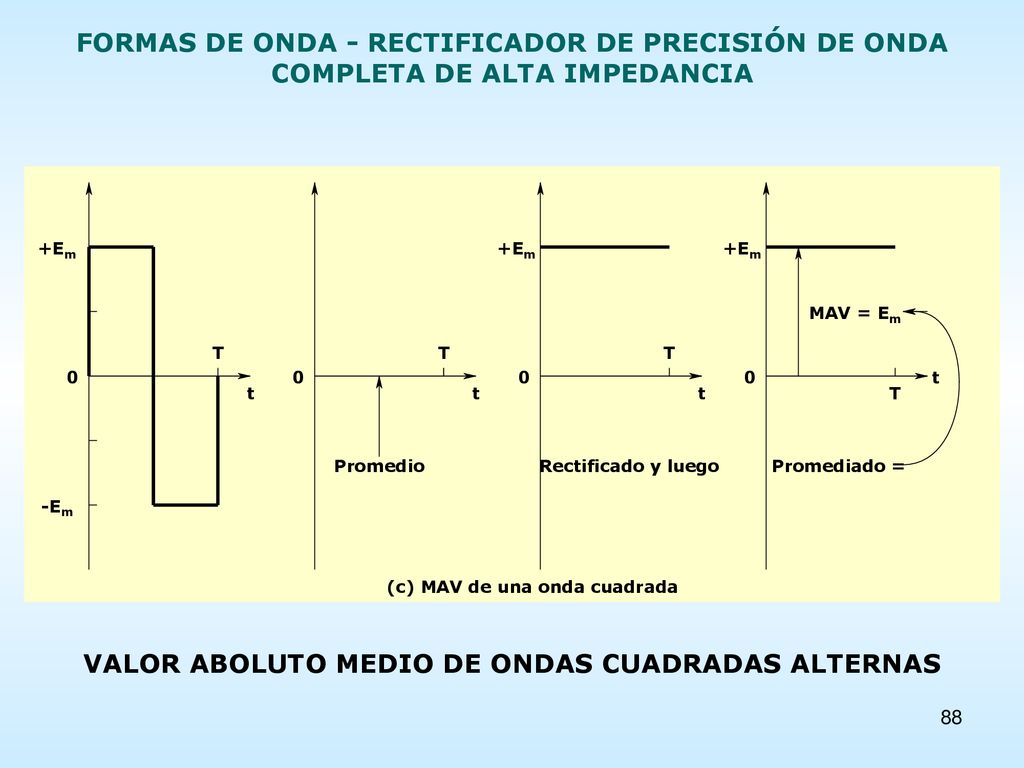

88 VALOR ABOLUTO MEDIO DE ONDAS CUADRADAS ALTERNAS
FORMAS DE ONDA - RECTIFICADOR DE PRECISIÓN DE ONDA COMPLETA DE ALTA IMPEDANCIA VALOR ABOLUTO MEDIO DE ONDAS CUADRADAS ALTERNAS

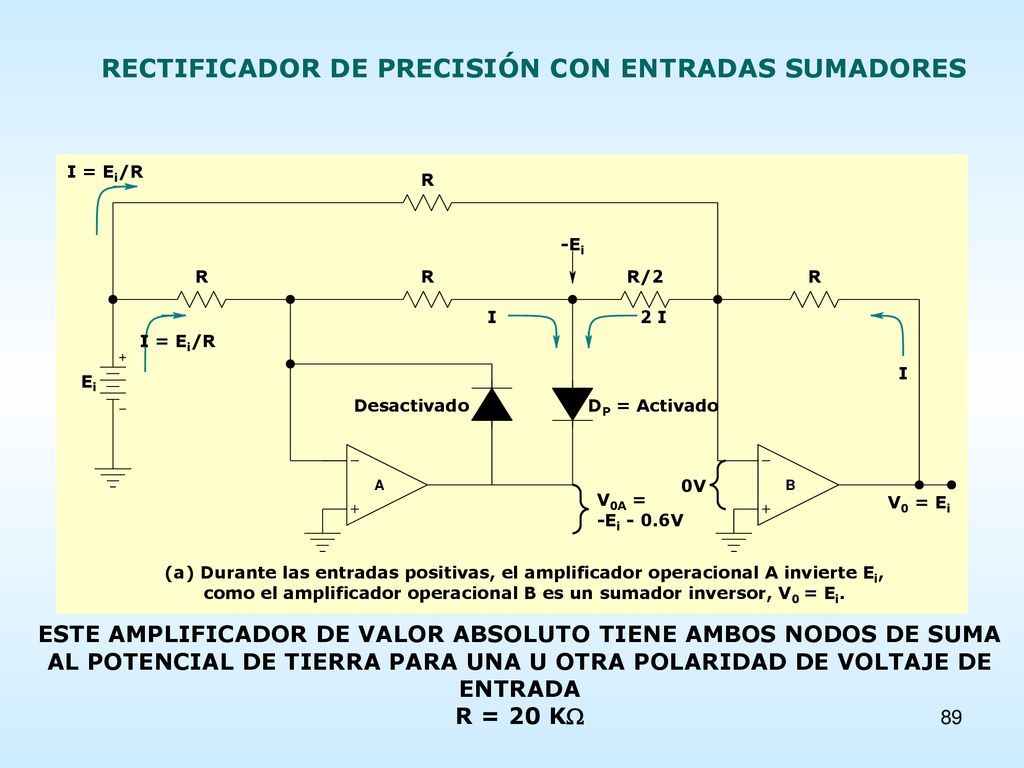

89 RECTIFICADOR DE PRECISIÓN CON ENTRADAS SUMADORES
Rectificador de precisión con entradas sumadoras. ESTE AMPLIFICADOR DE VALOR ABSOLUTO TIENE AMBOS NODOS DE SUMA AL POTENCIAL DE TIERRA PARA UNA U OTRA POLARIDAD DE VOLTAJE DE ENTRADA R = 20 K

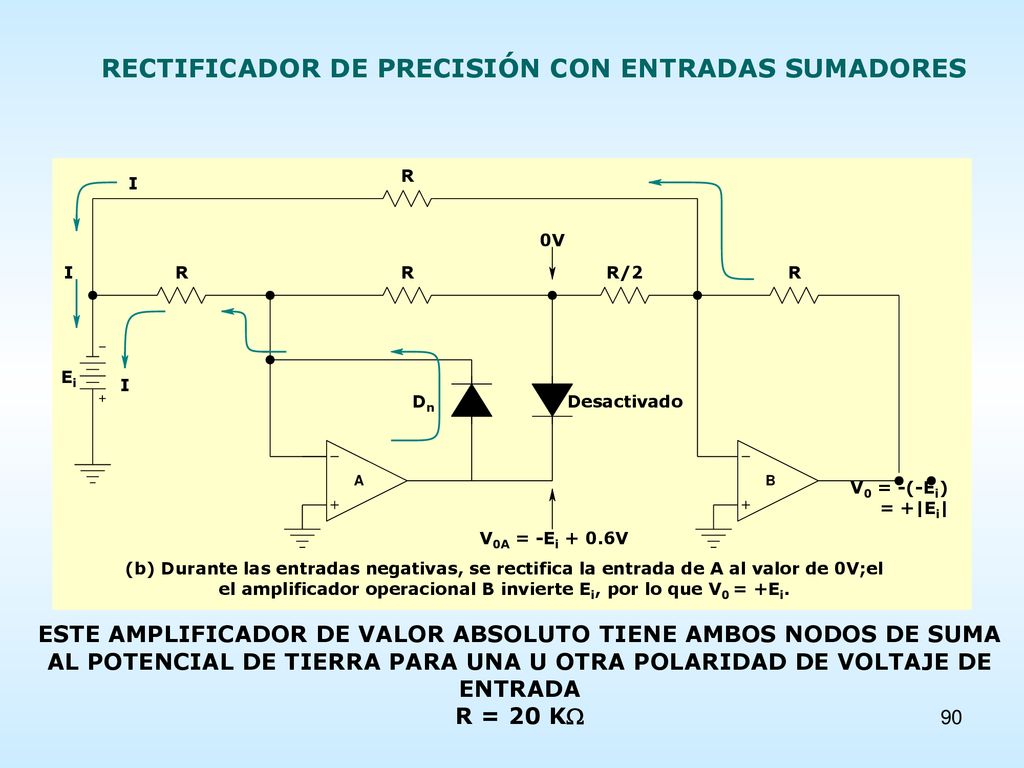

90 RECTIFICADOR DE PRECISIÓN CON ENTRADAS SUMADORES
Rectificador de presicion con entradas sumadoras ESTE AMPLIFICADOR DE VALOR ABSOLUTO TIENE AMBOS NODOS DE SUMA AL POTENCIAL DE TIERRA PARA UNA U OTRA POLARIDAD DE VOLTAJE DE ENTRADA R = 20 K

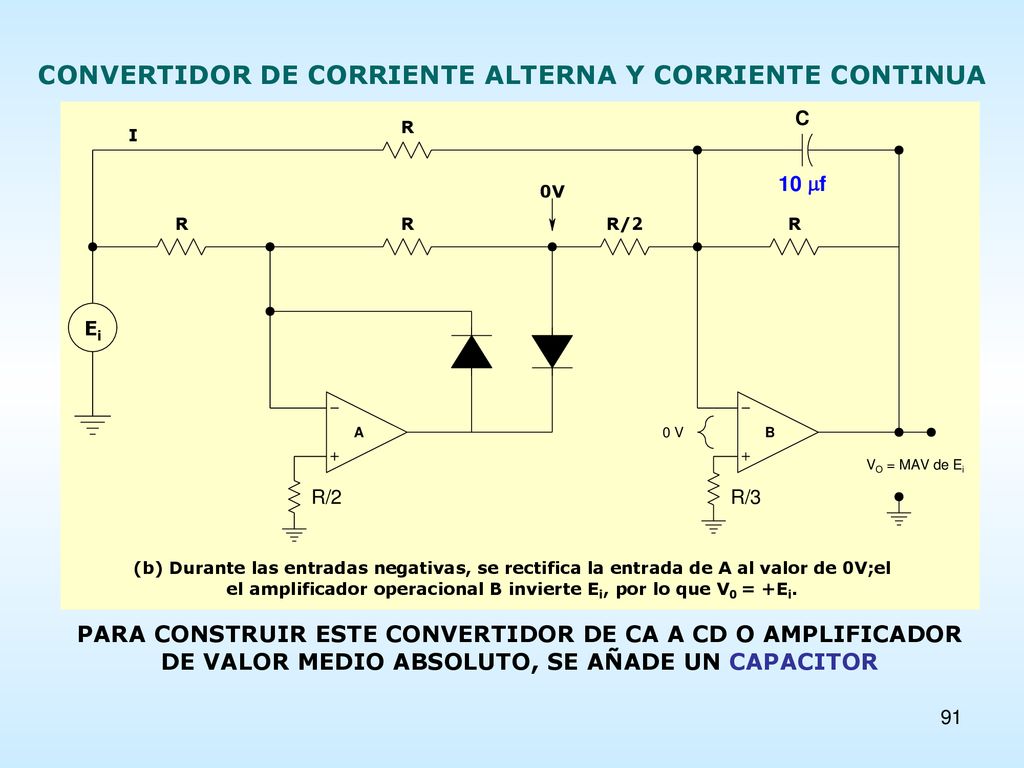

91 CONVERTIDOR DE CORRIENTE ALTERNA Y CORRIENTE CONTINUA
Rectificador de presicion con entradas sumadoras PARA CONSTRUIR ESTE CONVERTIDOR DE CA A CD O AMPLIFICADOR DE VALOR MEDIO ABSOLUTO, SE AÑADE UN CAPACITOR

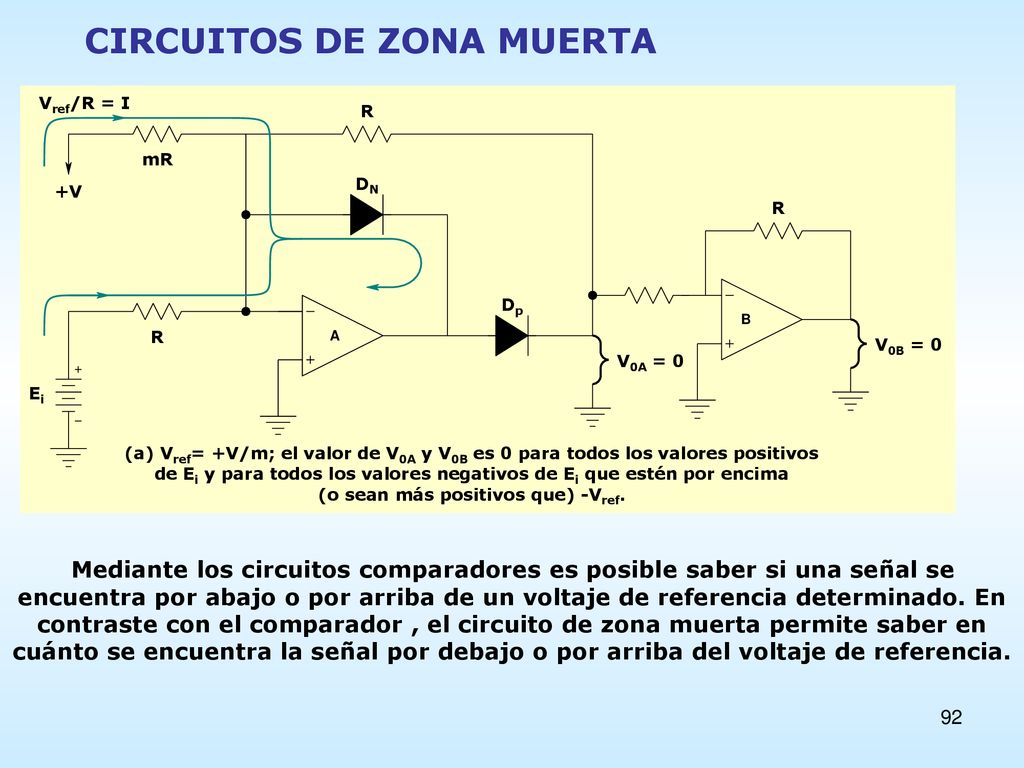

92 CIRCUITOS DE ZONA MUERTA
Mediante los circuitos comparadores es posible saber si una señal se encuentra por abajo o por arriba de un voltaje de referencia determinado. En contraste con el comparador , el circuito de zona muerta permite saber en cuánto se encuentra la señal por debajo o por arriba del voltaje de referencia. Circuito de zona muerta con salida negativa

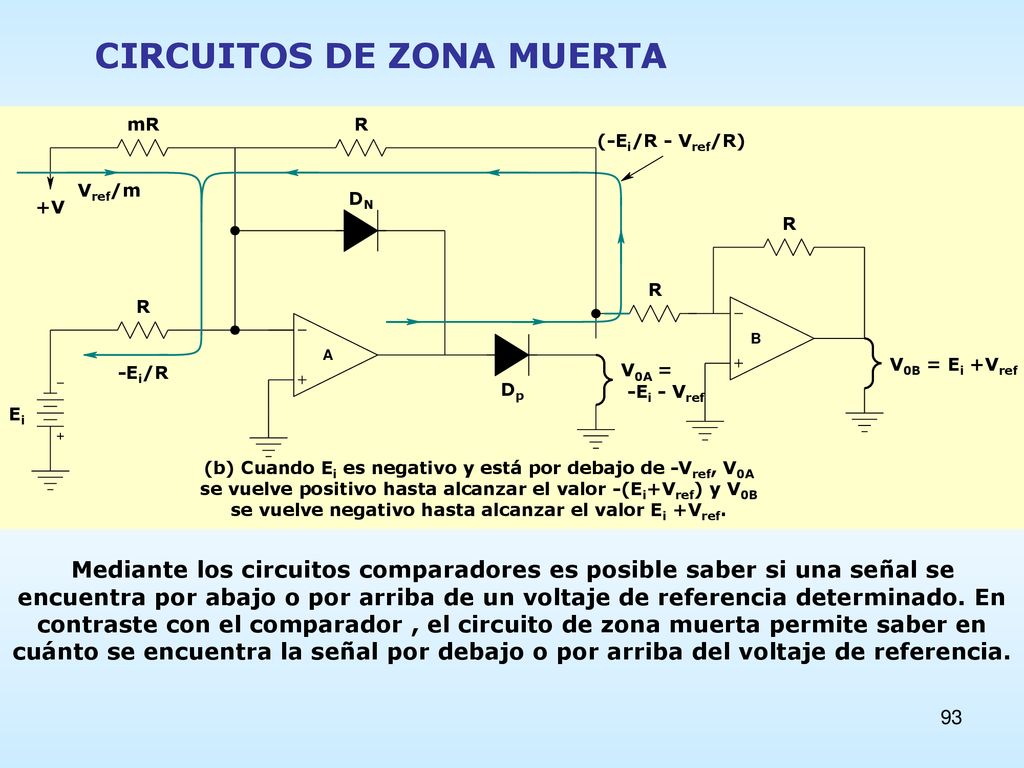

93 CIRCUITOS DE ZONA MUERTA
Mediante los circuitos comparadores es posible saber si una señal se encuentra por abajo o por arriba de un voltaje de referencia determinado. En contraste con el comparador , el circuito de zona muerta permite saber en cuánto se encuentra la señal por debajo o por arriba del voltaje de referencia. Circuito de zona muerta con salida negativa

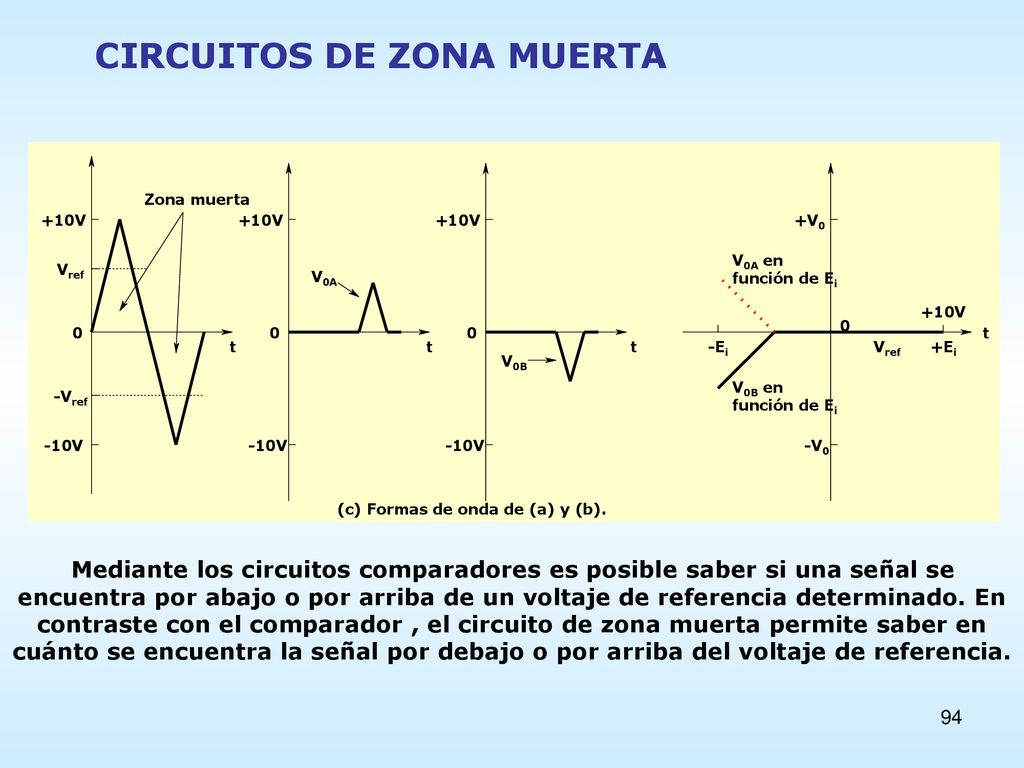

94 CIRCUITOS DE ZONA MUERTA
Mediante los circuitos comparadores es posible saber si una señal se encuentra por abajo o por arriba de un voltaje de referencia determinado. En contraste con el comparador , el circuito de zona muerta permite saber en cuánto se encuentra la señal por debajo o por arriba del voltaje de referencia. Formas de onda ZONA MUERTA SALIDA NEGATIVA

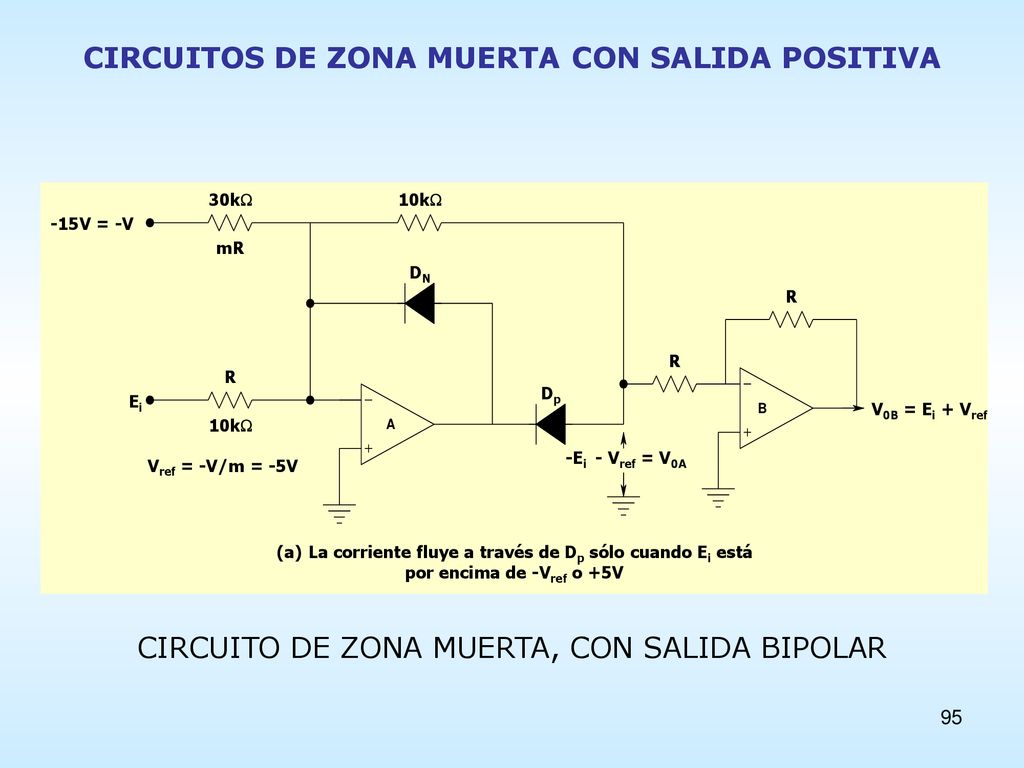

95 CIRCUITOS DE ZONA MUERTA CON SALIDA POSITIVA
Circuito de zona muerta, salida positiva. CIRCUITO DE ZONA MUERTA, CON SALIDA BIPOLAR

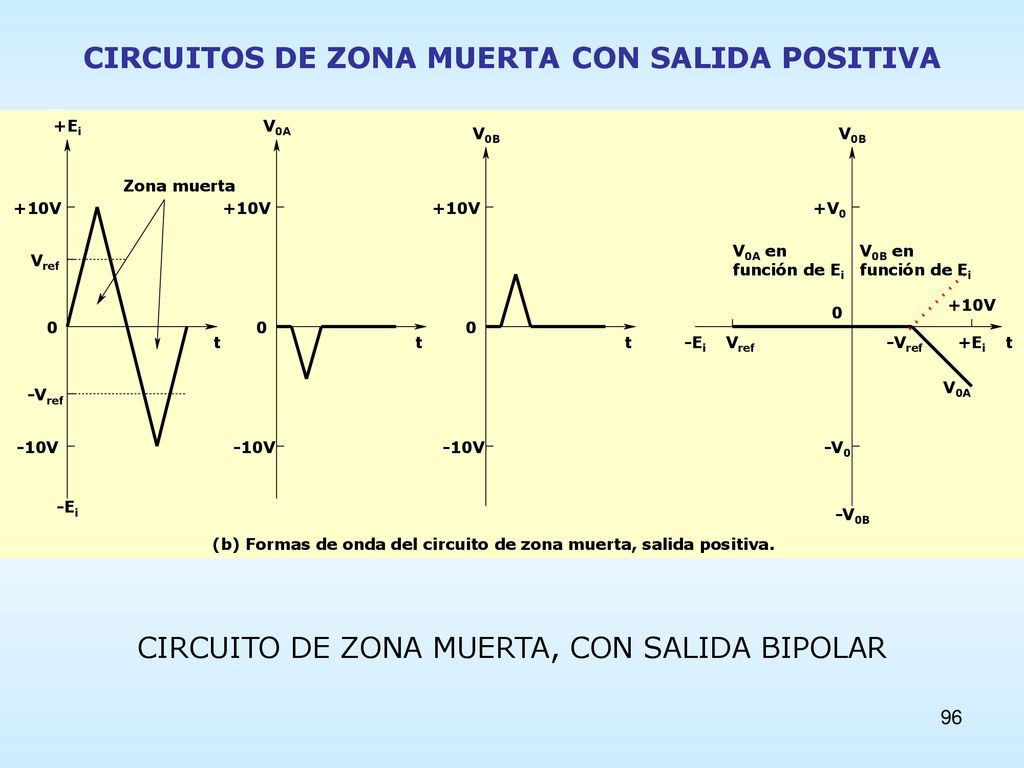

96 CIRCUITOS DE ZONA MUERTA CON SALIDA POSITIVA
Circuito de zona muerta, salida positiva. CIRCUITO DE ZONA MUERTA, CON SALIDA BIPOLAR

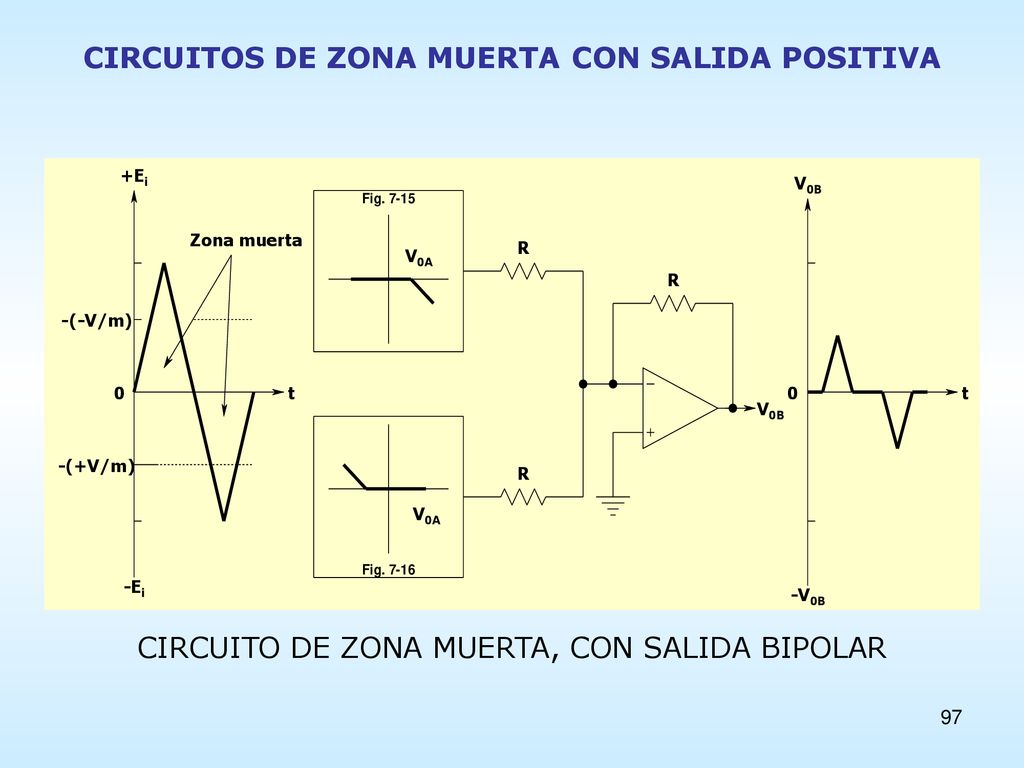

97 CIRCUITOS DE ZONA MUERTA CON SALIDA POSITIVA
Circuito de zona muerta, con salida bipolar. CIRCUITO DE ZONA MUERTA, CON SALIDA BIPOLAR

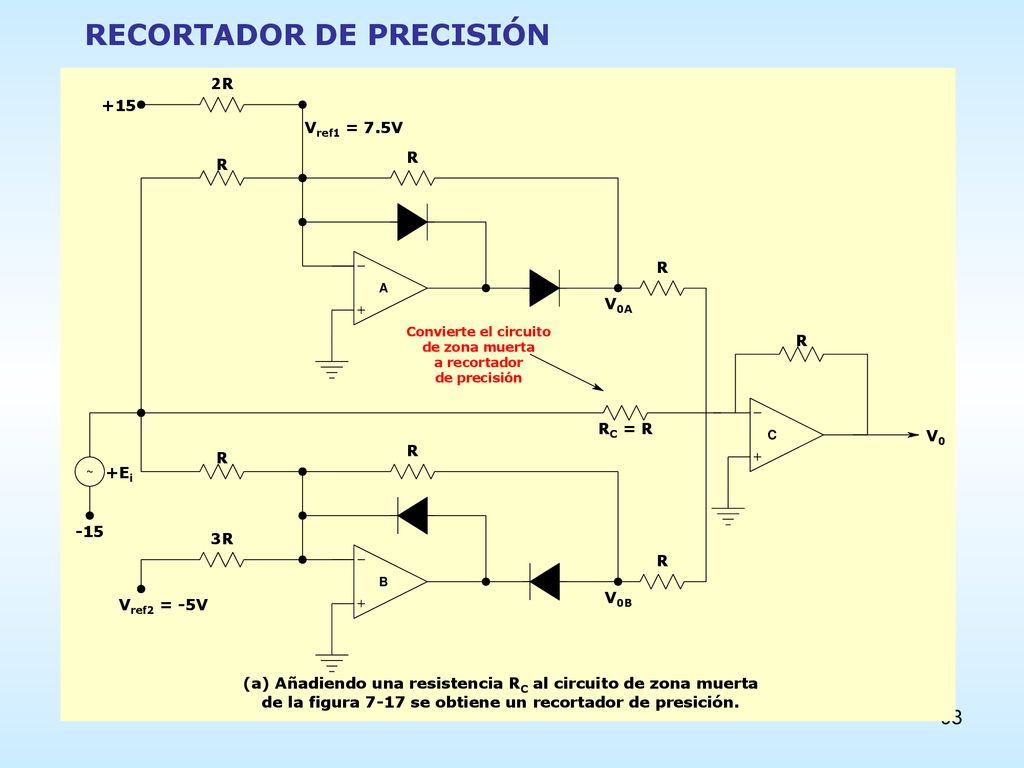

98 RECORTADOR DE PRECISIÓN
Recortador de presicion

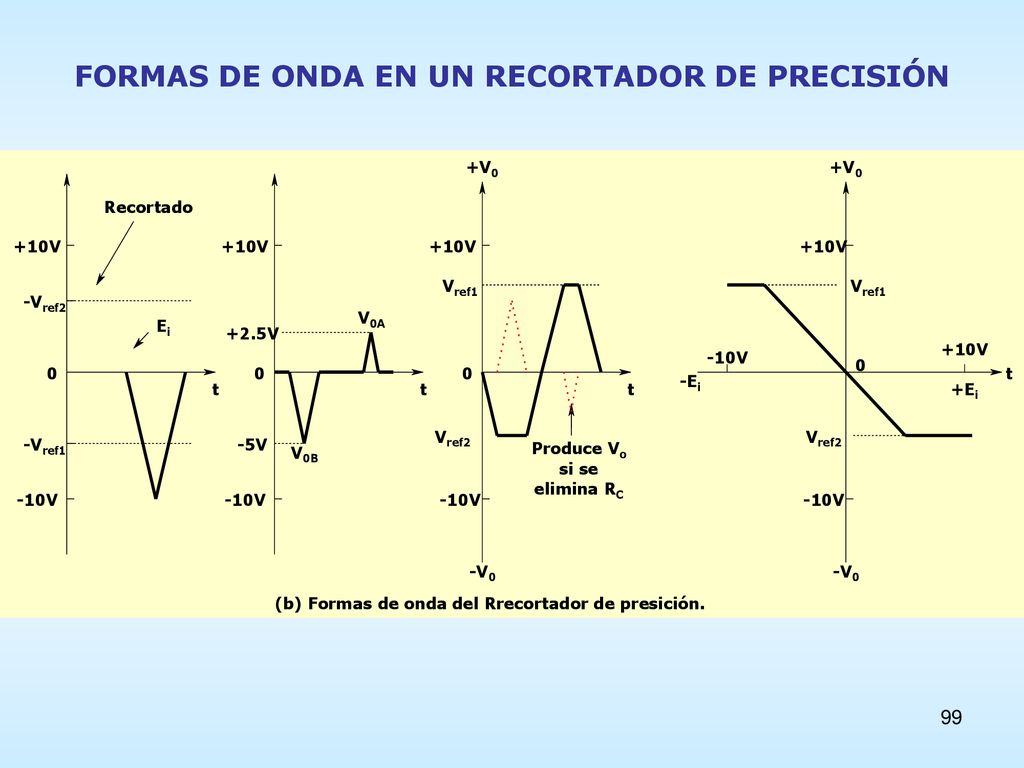

99 FORMAS DE ONDA EN UN RECORTADOR DE PRECISIÓN
Formas de onda del recortador de presicion

100 CONVERTIDOR DE ONDA TRIANGULAR A ONDA SENOIDAL
Convertidor de onda triangular a senoidal
