1 INSTITUTO TECNOLOGICO DE TUXTLA GUTIERREZ Características de comparadores Equipo #1

2 Ganancia de voltaje en lazo abierto: El voltaje de salida V 0 estará determinado por E d y por la ganancia de voltaje en lazo abierto A SL. A esto se le conoce como ganancia de voltaje en lazo abierto, porque las posibles conexiones de retroalimentación desde la terminal de salida a las terminales de entrada están desconectadas. En consecuencia V 0 se puede expresar de manera ideal mediante la siguiente relación : V o = E d * A OL

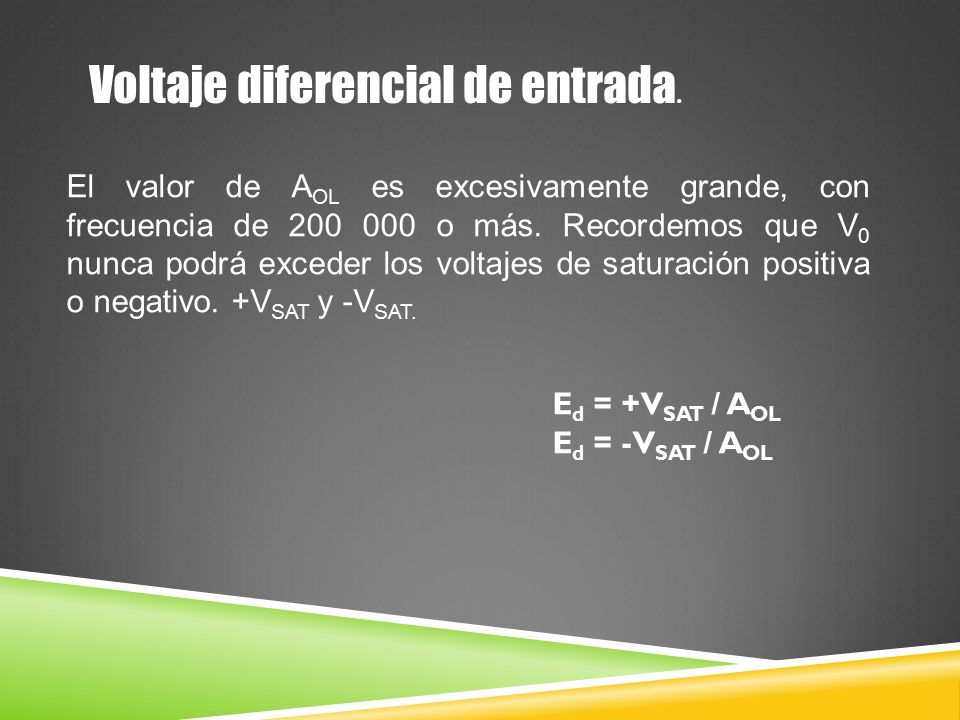

3 Voltaje diferencial de entrada. El valor de A OL es excesivamente grande, con frecuencia de 200 000 o más. Recordemos que V 0 nunca podrá exceder los voltajes de saturación positiva o negativo. +V SAT y -V SAT. E d = +V SAT / A OL E d = -V SAT / A OL

4 NO INVERSOR: Conexión Señal de entrada y salida Formulas

5 INVERSOR: Conexión Señal de entrada y salida Formulas

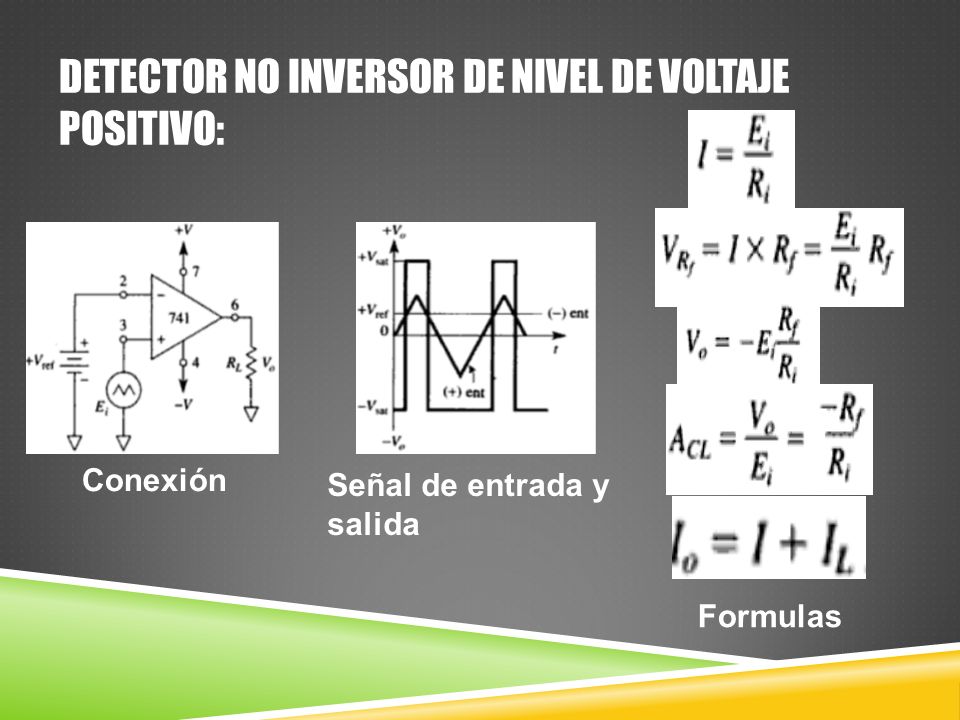

6 DETECTOR NO INVERSOR DE NIVEL DE VOLTAJE POSITIVO: Conexión Señal de entrada y salida Formulas

7 DETECTOR INVERSOR DE NIVEL DE VOLTAJE POSITIVO: Conexión Señal de entrada y salida Formulas

8 DETECTOR NO INVERSOR DE NIVEL DE VOLTAJE NEGATIVO Conexión Señal de entrada y salida Formulas

9 DETECTOR INVERSOR DE NIVEL DE VOLTAJE NEGATIVO Conexión Señal de entrada y salida Formulas
