Planificación de Mantenimiento Durango, Dgo Noviembre’2007.

Presentación del tema: "Planificación de Mantenimiento Durango, Dgo Noviembre’2007."— Transcripción de la presentación:

1 Planificación de Mantenimiento Durango, Dgo Noviembre’2007

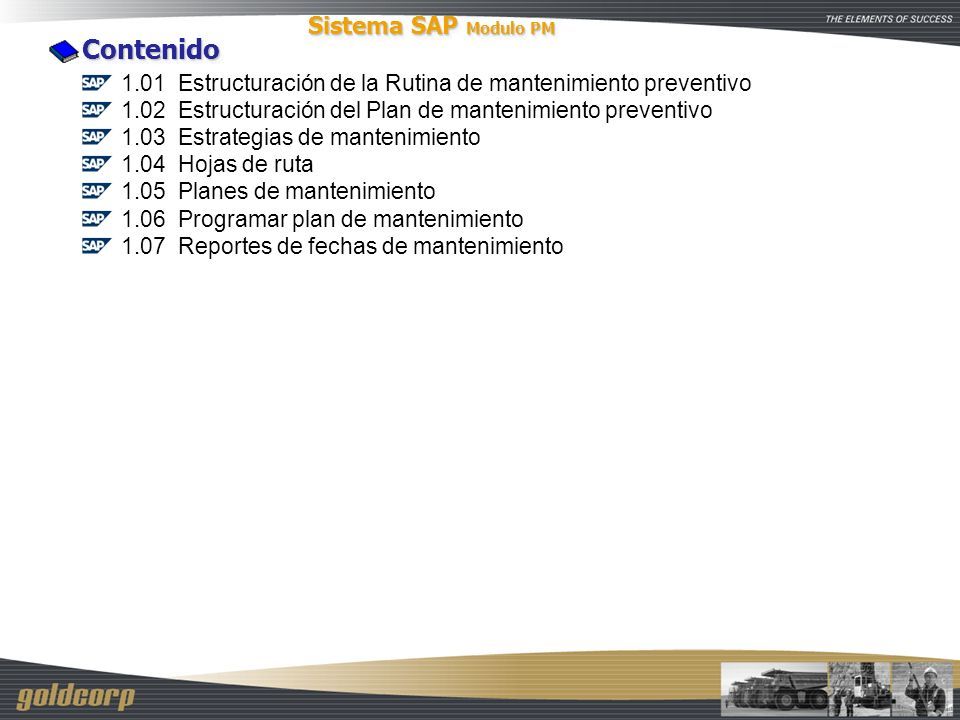

2 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento Contenido

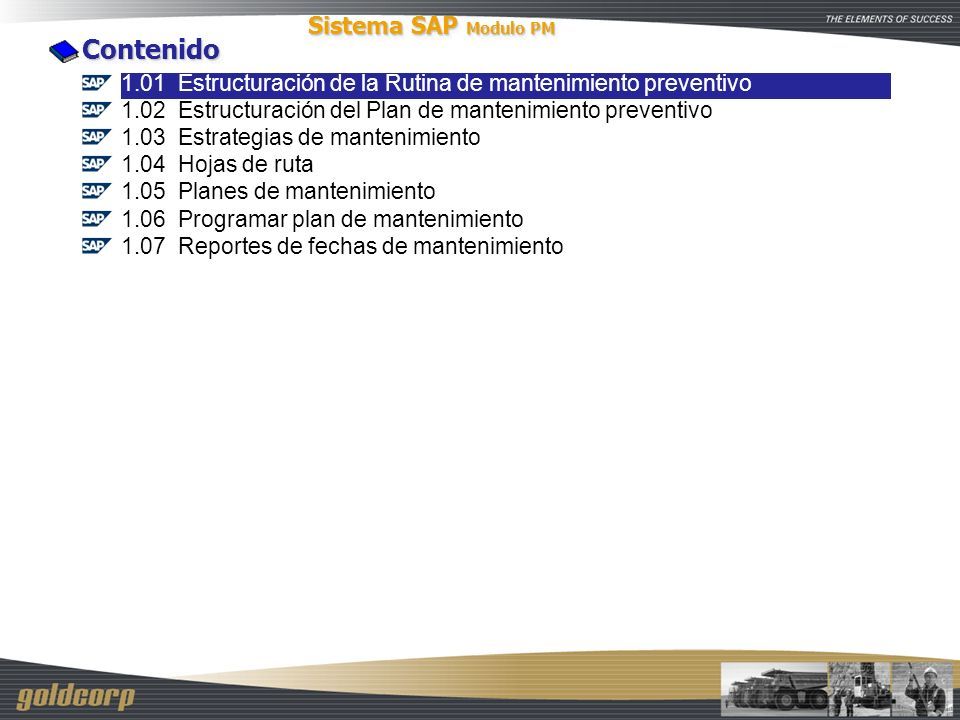

3 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

4 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM RutinaCheck list de mantenimiento En el sistema R/3 de SAP, a la Rutina o Check list de mantenimiento se le llama Hoja de ruta. Las hojas de ruta para mantenimiento describen una secuencia de operaciones de mantenimiento individuales que se han de realizar repetidamente dentro de una empresa. Se usan las hojas de ruta para estandarizar estas secuencias de trabajo repetitivas y planificarlas Datos de Encabezado Datos de Detalle (Operaciones) Rutina / Check List (Hoja de Ruta) Datos de Encabezado En los Datos de Encabezado (o cabecera de la hoja de ruta), básicamente se especifican la Descripción de la hoja de ruta y la Estrategia de mantenimiento; así como el Centro para el cual es valida, esto es, las hojas de ruta se definen por centro o Distrito. Estructura de la Rutina de mantenimiento Estructura de la Rutina de mantenimiento Estructura de la Rutina de mantenimiento Estructura de la Rutina de mantenimiento Responsable de la Ejecución ( Puesto de trabajo ) Descripciòn de la actividad + Texto explicativo Lista de materiales Frecuencia ( Paquete de mantenimiento ) Operación de mantenimiento Estrategia de mantenimiento Sección de operaciones En los datos de detalle se especifican propiamente las actividades o medidas de mantenimiento que deben efectuarse. Esto es posible a través de una Sección de operaciones de la hoja de ruta. Estrategia de mantenimiento La Estrategia de mantenimiento contiene básicamente la forma en que habrán de programarse las actividades de mantenimiento. Esto es, si los mantenimientos se establecerán en base a días calendario (por ej. hacer mantenimiento cada 3 meses) o en base al desempeño del equipo para el cual aplica (por ej. hacer mantenimiento cada 125 horas operadas). En forma adicional, la estrategia de mantenimiento tiene definido un conjunto de frecuencias o intervalos posibles (en base al tiempo o al desempeño). Cada una de estas frecuencias establece los momentos en que deben efectuarse las medidas de mantenimiento. Estrategia de mantenimiento La Estrategia de mantenimiento contiene básicamente la forma en que habrán de programarse las actividades de mantenimiento. Esto es, si los mantenimientos se establecerán en base a días calendario (por ej. hacer mantenimiento cada 3 meses) o en base al desempeño del equipo para el cual aplica (por ej. hacer mantenimiento cada 125 horas operadas). En forma adicional, la estrategia de mantenimiento tiene definido un conjunto de frecuencias o intervalos posibles (en base al tiempo o al desempeño). Cada una de estas frecuencias establece los momentos en que deben efectuarse las medidas de mantenimiento. Cada operación esta constituida por los siguientes elementos de información: Descripción  Cada operación se identifica por una Descripción que representa la actividad que se va a realizar. Puede ser una descripción muy general “Afinación de motor” o puede ser altamente detallada “Engrasar tornillo sinfín”. Así mismo se puede indicar que la actividad de mantenimiento se hará con base a una instrucción ya definida y documentada, por ej “VEASE ORDEN DE MANTENIMIENTO LM-F-PMMG-02-02”. Puesto de trabajo  El Puesto de trabajo se refiere a la cuadrilla o a la persona que habrá de efectuar el mantenimiento. Además debe indicarse el número de personas que participan y los tiempos estimados de duración. Paquete de mantenimiento  El Paquete de mantenimiento indica en que momento o con que frecuencia deben efectuarse las actividades de mantenimiento (por ej. cada 15 días o cada 125 horas operadas). Listas de materiales  A menudo las actividades deben realizarse utilizando algunos Materiales ( Listas de materiales ). Es posible indicar si la operación de mantenimiento debe llevar materiales o no. De ser cierto, se puede establecer el conjunto de materiales necesarios para la ejecución del mantenimiento Cada operación esta constituida por los siguientes elementos de información: Descripción  Cada operación se identifica por una Descripción que representa la actividad que se va a realizar. Puede ser una descripción muy general “Afinación de motor” o puede ser altamente detallada “Engrasar tornillo sinfín”. Así mismo se puede indicar que la actividad de mantenimiento se hará con base a una instrucción ya definida y documentada, por ej “VEASE ORDEN DE MANTENIMIENTO LM-F-PMMG-02-02”. Puesto de trabajo  El Puesto de trabajo se refiere a la cuadrilla o a la persona que habrá de efectuar el mantenimiento. Además debe indicarse el número de personas que participan y los tiempos estimados de duración. Paquete de mantenimiento  El Paquete de mantenimiento indica en que momento o con que frecuencia deben efectuarse las actividades de mantenimiento (por ej. cada 15 días o cada 125 horas operadas). Listas de materiales  A menudo las actividades deben realizarse utilizando algunos Materiales ( Listas de materiales ). Es posible indicar si la operación de mantenimiento debe llevar materiales o no. De ser cierto, se puede establecer el conjunto de materiales necesarios para la ejecución del mantenimiento

5 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

6 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Ordenes de mantenimiento planificadas En el sistema R/3 de SAP, las Ordenes de mantenimiento planificadas son aquellas que se generan a partir de una plan de mantenimiento. Son actividades rutinarias de mantenimiento para las cuales se tiene previsto y establecido una frecuencia de ejecución Datos Maestros Estructuración del Plan Programación del Plan Estructura del Plan de mantenimiento Estructura del Plan de mantenimiento Estructura del Plan de mantenimiento Estructura del Plan de mantenimiento Posición de mantenimiento Objeto técnico de mantenimiento Ubicación técnica ó Equipo Hoja de Ruta de mantenimiento Programación del plan de mantenimiento Orden de mantenimiento Parámetros de programación Contador de desempeño Momento inicial de la programación dia calendario o Valor de contador Plan de mantenimiento Equipo El Equipo es un objeto físico e individual sobre el cual se efectúan actividades de mantenimiento. Punto de medida/Contador El Punto de medida/Contador permite registrar la medición y valores de contador para equipos. Los contadores se utilizan para representar el desgaste, el consumo o la vida útil de un equipo (por ejemplo, las horas operadas de un equipo, el kilometraje de un coche o el consumo de un sistema eléctrico). En el caso de los planes de mantenimiento en función del valor de contador, las actividades de mantenimiento se realizan cuando el contador del objeto técnico ha alcanzado un determinado valor, por ejemplo, cada 125 horas de operación Equipo El Equipo es un objeto físico e individual sobre el cual se efectúan actividades de mantenimiento. Punto de medida/Contador El Punto de medida/Contador permite registrar la medición y valores de contador para equipos. Los contadores se utilizan para representar el desgaste, el consumo o la vida útil de un equipo (por ejemplo, las horas operadas de un equipo, el kilometraje de un coche o el consumo de un sistema eléctrico). En el caso de los planes de mantenimiento en función del valor de contador, las actividades de mantenimiento se realizan cuando el contador del objeto técnico ha alcanzado un determinado valor, por ejemplo, cada 125 horas de operación Posición de mantenimiento Se le llama Posición de mantenimiento a la relación que se crea entre un equipo y su correspondiente hoja de ruta de mantenimiento. El objetivo de la posición de mantenimiento es conocer sobre qué equipo habrán de efectuarse las medidas de mantenimiento especificadas en la hoja de ruta de mantenimiento Plan de mantenimiento El Plan de mantenimiento es un agrupador que puede contener una o varias posiciones de mantenimiento. El estructurar planes de mantenimiento con una o varias posiciones depende del numero de ordenes que se quiere crear desde el plan de mantenimiento; ya que, por cada posición se genera una orden de mantenimiento. Parámetros de programación El plan de mantenimiento, además de agrupar las posiciones de mantenimiento, contiene un conjunto de Parámetros de programación, que controlan, entre otras cosas, la anticipación con la que pueden generarse las órdenes de mantenimiento Plan de mantenimiento El Plan de mantenimiento es un agrupador que puede contener una o varias posiciones de mantenimiento. El estructurar planes de mantenimiento con una o varias posiciones depende del numero de ordenes que se quiere crear desde el plan de mantenimiento; ya que, por cada posición se genera una orden de mantenimiento. Parámetros de programación El plan de mantenimiento, además de agrupar las posiciones de mantenimiento, contiene un conjunto de Parámetros de programación, que controlan, entre otras cosas, la anticipación con la que pueden generarse las órdenes de mantenimiento Programación del plan de mantenimiento La Programación del plan de mantenimiento se refiere al hecho de establecer un momento de referencia en el tiempo, a partir del cual el sistema debe calcular la fecha de cumplimiento o vencimiento de la próxima medida de mantenimiento que se debe ejecutar; esto es, el plan de mantenimiento esta preparado para determinar la fecha en que debe crearse una nueva orden de mantenimiento. Momento de referencia El Momento de referencia para inicializar el plan de mantenimiento puede ser por ejemplo un día calendario o un valor del contador del equipo. Esto depende de que si en la hoja de ruta se estableció una estrategia por día calendario o por desempeño Programación del plan de mantenimiento La Programación del plan de mantenimiento se refiere al hecho de establecer un momento de referencia en el tiempo, a partir del cual el sistema debe calcular la fecha de cumplimiento o vencimiento de la próxima medida de mantenimiento que se debe ejecutar; esto es, el plan de mantenimiento esta preparado para determinar la fecha en que debe crearse una nueva orden de mantenimiento. Momento de referencia El Momento de referencia para inicializar el plan de mantenimiento puede ser por ejemplo un día calendario o un valor del contador del equipo. Esto depende de que si en la hoja de ruta se estableció una estrategia por día calendario o por desempeño

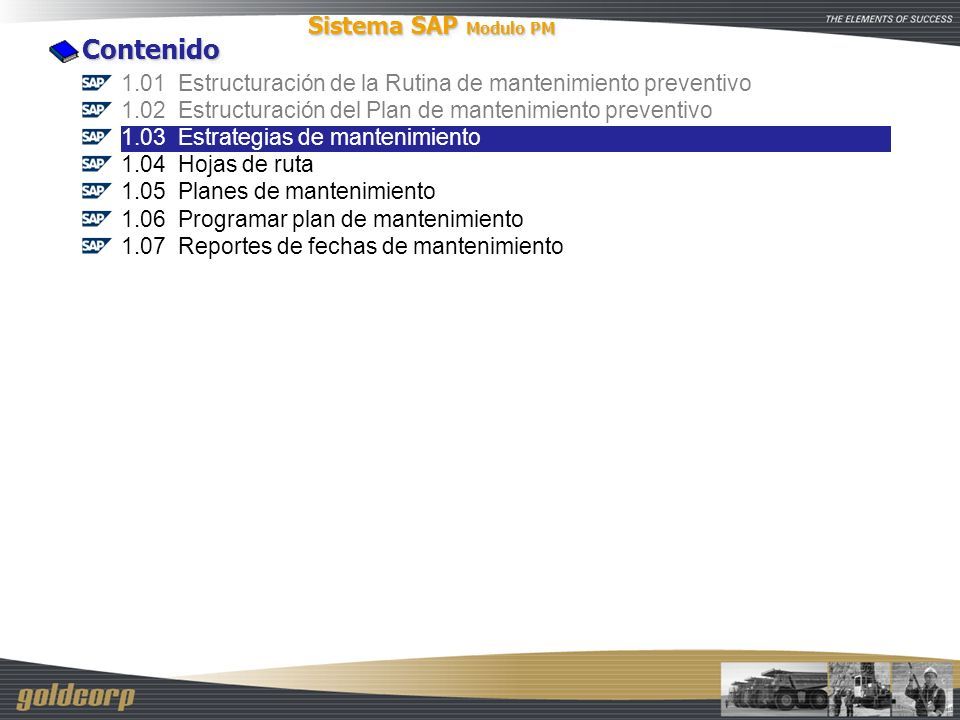

7 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

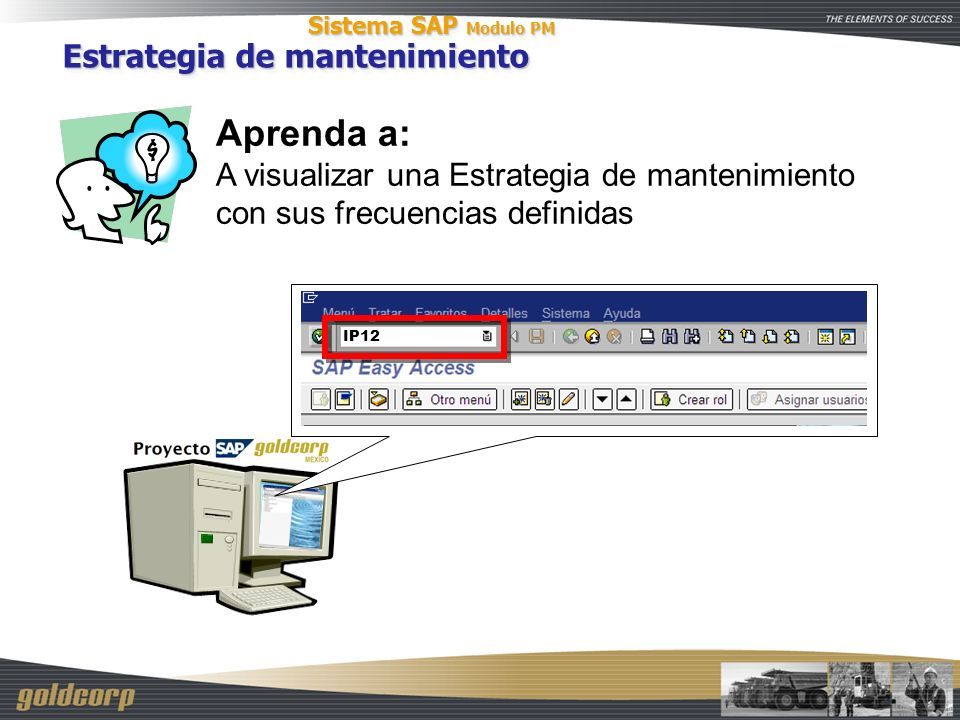

8 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Estrategia de mantenimiento Estrategia de mantenimiento Estrategia de mantenimiento Estrategia de mantenimiento Aprenda a: A visualizar una Estrategia de mantenimiento con sus frecuencias definidas IP12

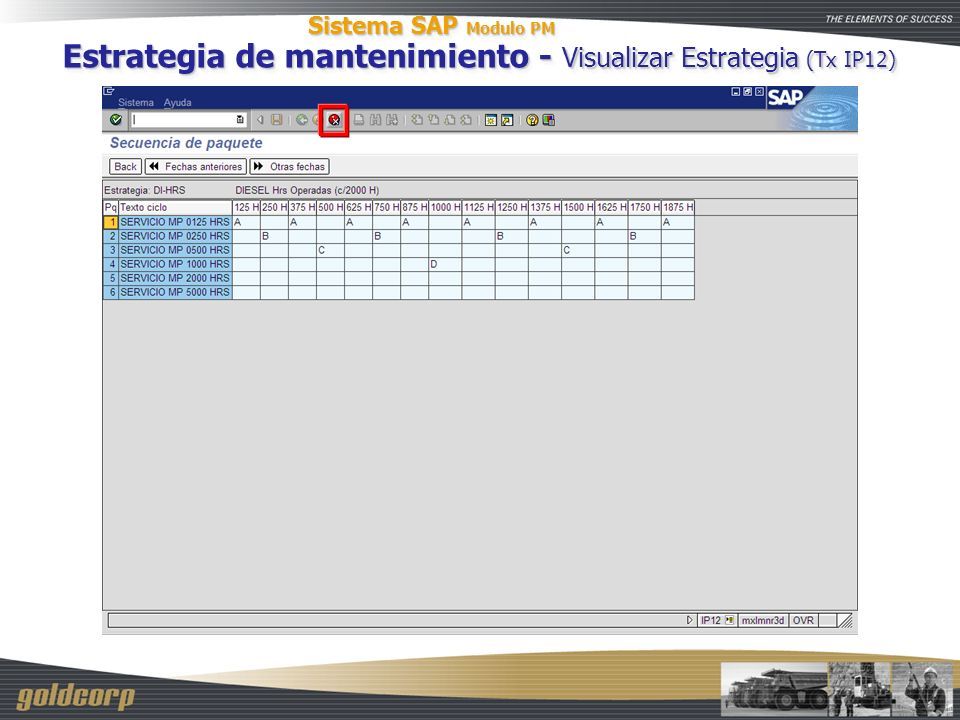

9 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Estrategia de mantenimiento - Visualizar Estrategia (Tx IP12) Estrategia de mantenimiento - Visualizar Estrategia (Tx IP12) Estrategia de mantenimiento - Visualizar Estrategia (Tx IP12) Estrategia de mantenimiento - Visualizar Estrategia (Tx IP12)

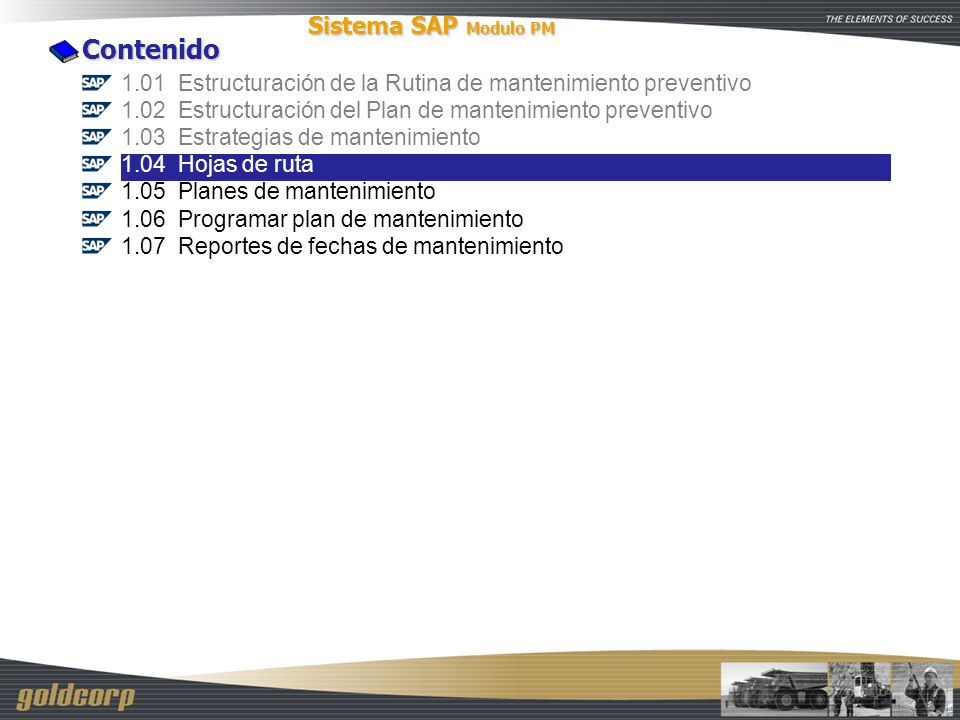

10 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

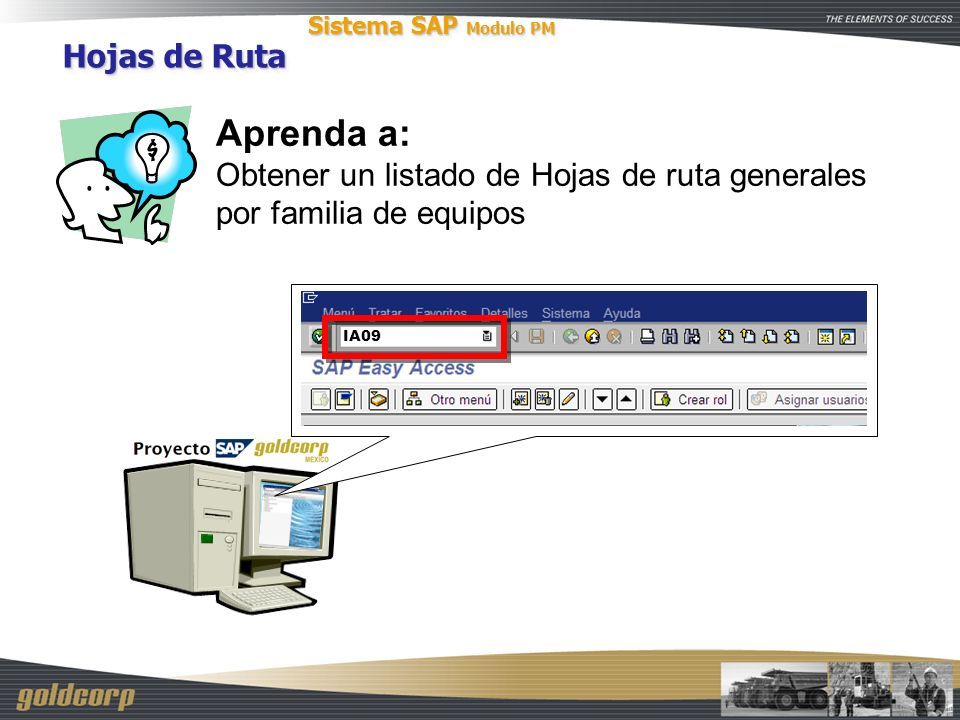

11 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Hojas de Ruta Hojas de Ruta Hojas de Ruta Hojas de Ruta Aprenda a: Obtener un listado de Hojas de ruta generales por familia de equipos IA09

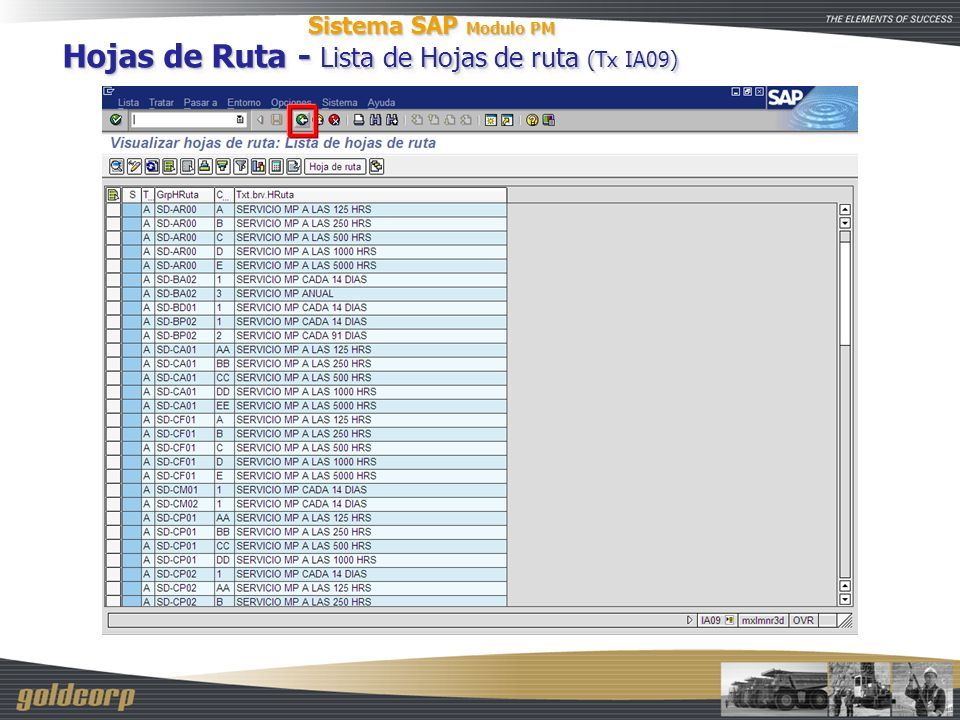

12 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Hojas de Ruta - Lista de Hojas de ruta (Tx IA09) Hojas de Ruta - Lista de Hojas de ruta (Tx IA09) Hojas de Ruta - Lista de Hojas de ruta (Tx IA09) Hojas de Ruta - Lista de Hojas de ruta (Tx IA09)

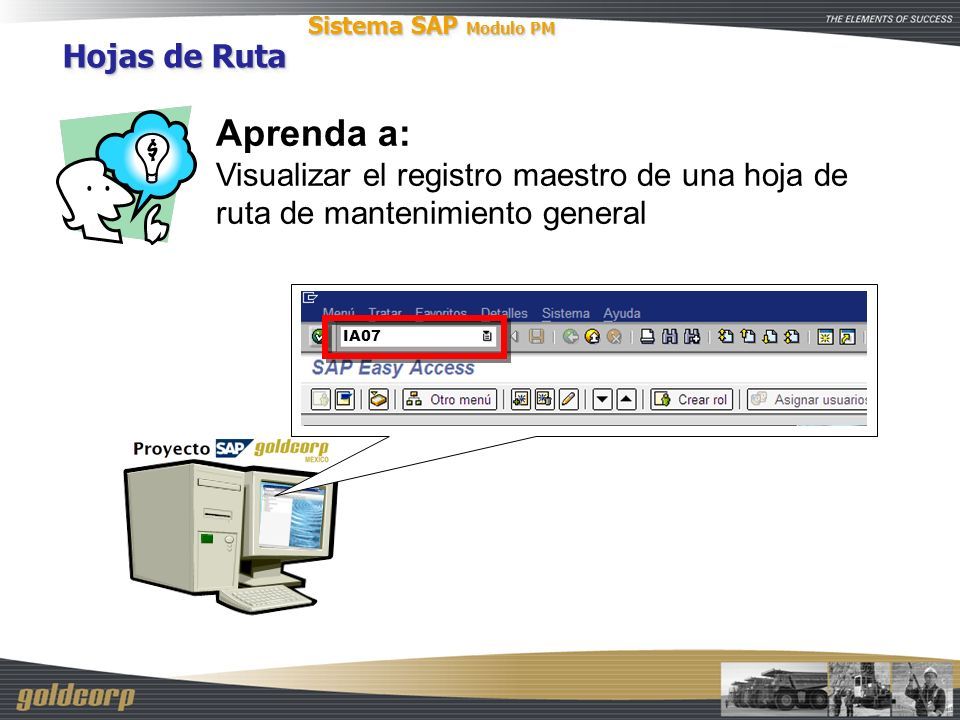

13 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Hojas de Ruta Hojas de Ruta Hojas de Ruta Hojas de Ruta Aprenda a: Visualizar el registro maestro de una hoja de ruta de mantenimiento general IA07

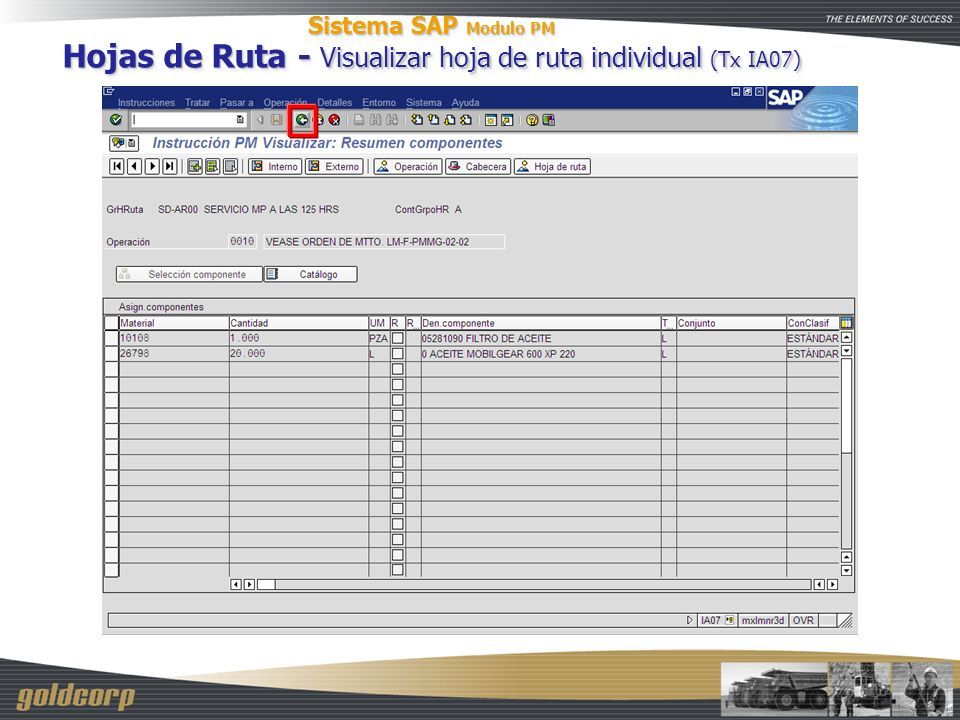

14 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Hojas de Ruta - Visualizar hoja de ruta individual (Tx IA07) Hojas de Ruta - Visualizar hoja de ruta individual (Tx IA07) Hojas de Ruta - Visualizar hoja de ruta individual (Tx IA07) Hojas de Ruta - Visualizar hoja de ruta individual (Tx IA07)

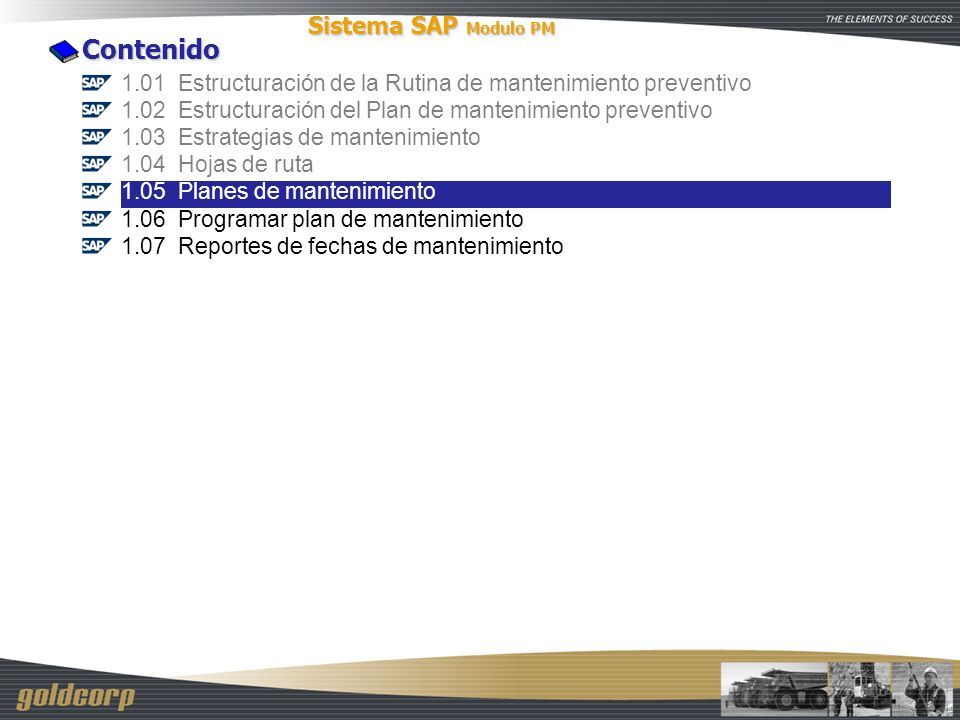

15 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

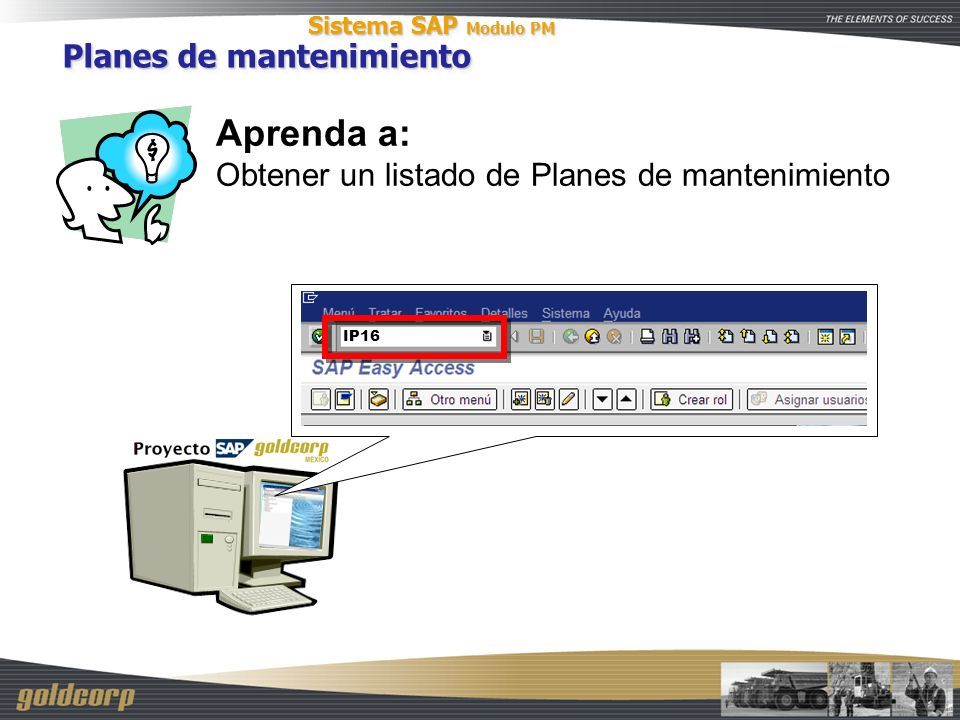

16 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Aprenda a: Obtener un listado de Planes de mantenimiento IP16

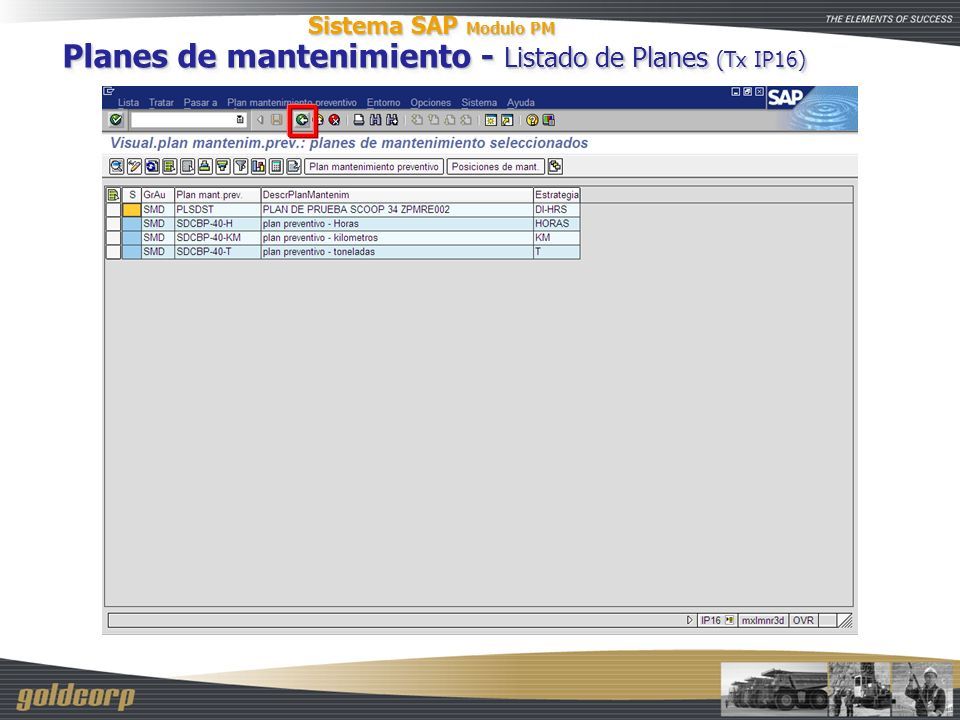

17 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento - Listado de Planes (Tx IP16) Planes de mantenimiento - Listado de Planes (Tx IP16) Planes de mantenimiento - Listado de Planes (Tx IP16) Planes de mantenimiento - Listado de Planes (Tx IP16)

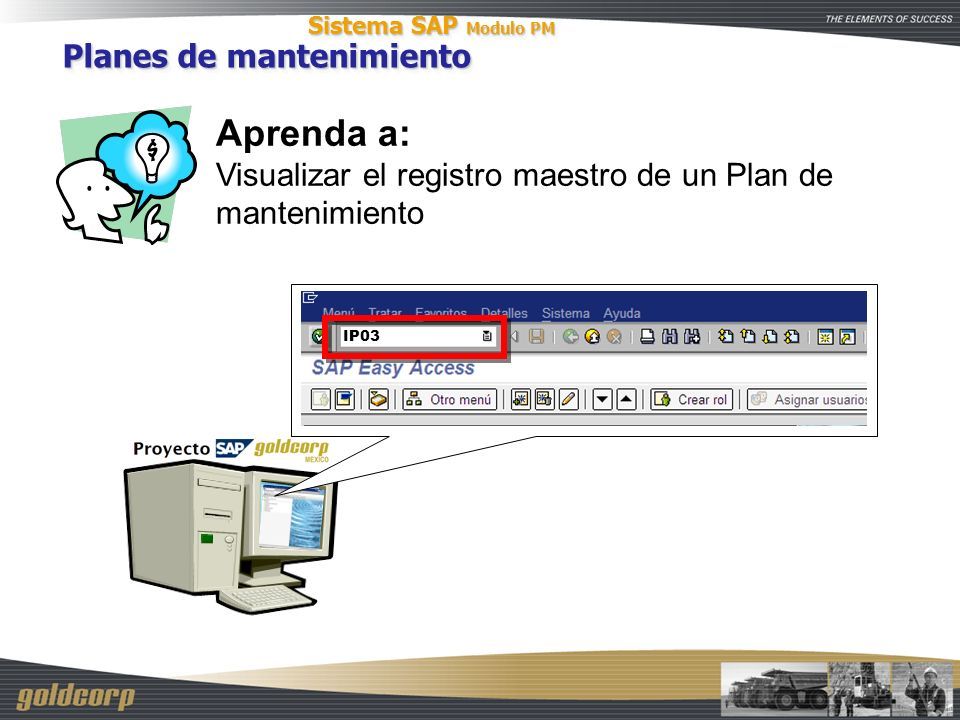

18 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Aprenda a: Visualizar el registro maestro de un Plan de mantenimiento IP03

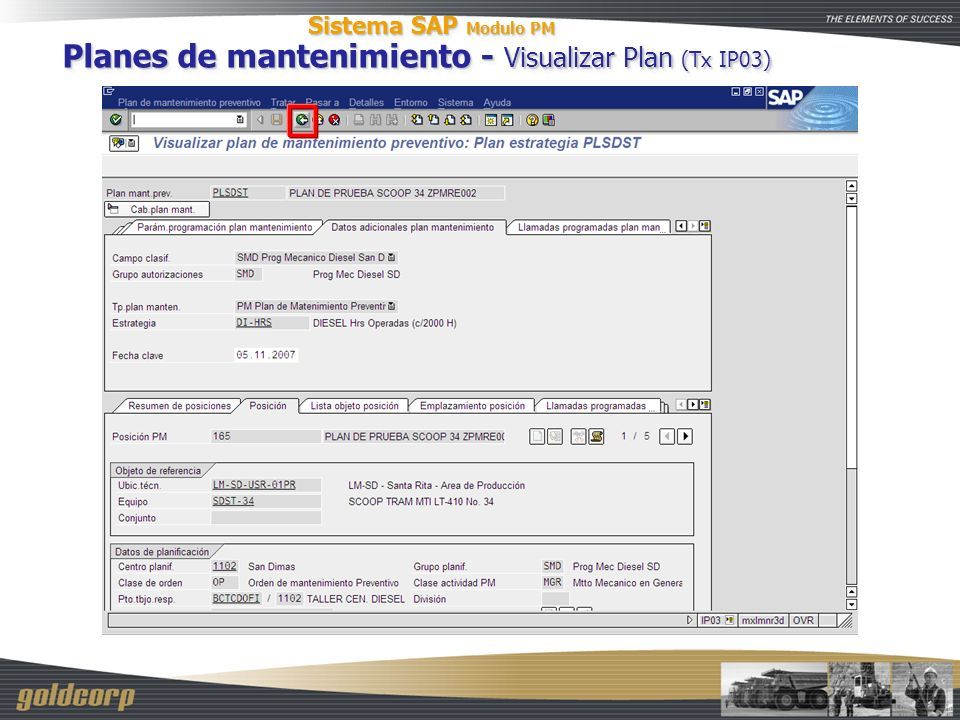

19 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento - Visualizar Plan (Tx IP03) Planes de mantenimiento - Visualizar Plan (Tx IP03) Planes de mantenimiento - Visualizar Plan (Tx IP03) Planes de mantenimiento - Visualizar Plan (Tx IP03)

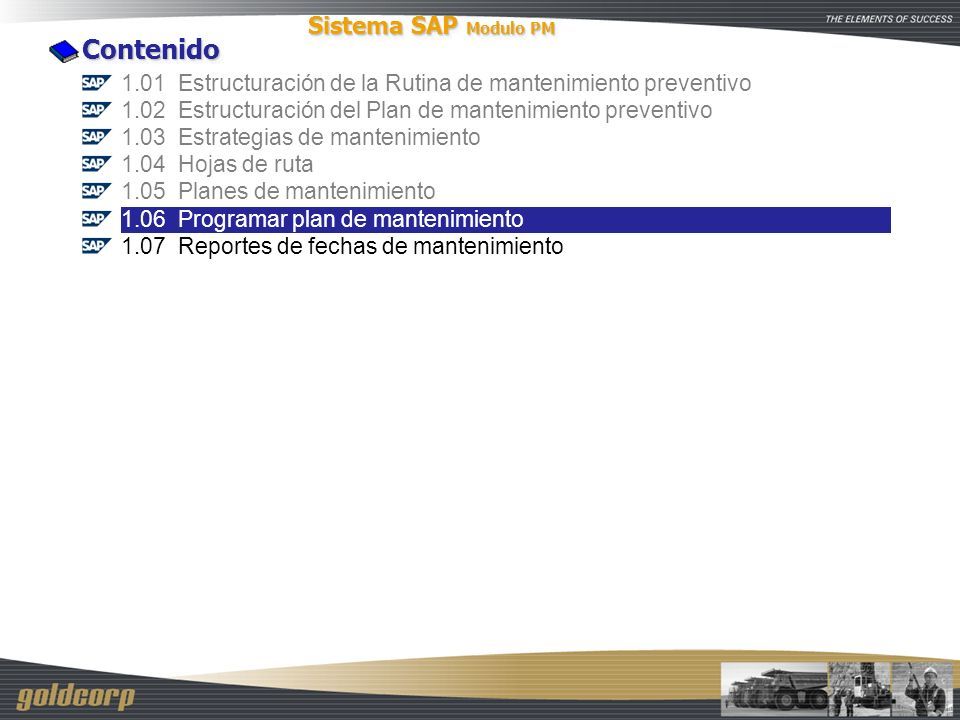

20 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

21 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes Programar Planes Programar Planes Programar Planes Aprenda a: Actualizar el promedio diario de un contador actualizando la “Actividad Anual” ZPMRE001

22 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes - Actualizar promedio diario (Tx ZPMRE001) Programar Planes - Actualizar promedio diario (Tx ZPMRE001) Programar Planes - Actualizar promedio diario (Tx ZPMRE001) Programar Planes - Actualizar promedio diario (Tx ZPMRE001)

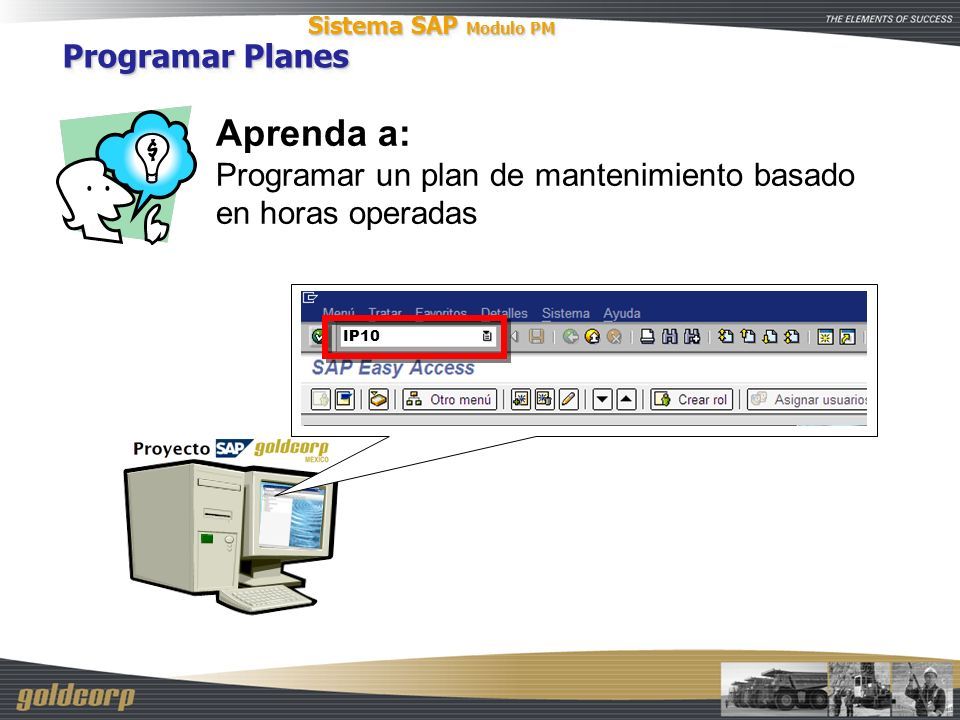

23 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes Programar Planes Programar Planes Programar Planes Aprenda a: Programar un plan de mantenimiento basado en horas operadas IP10

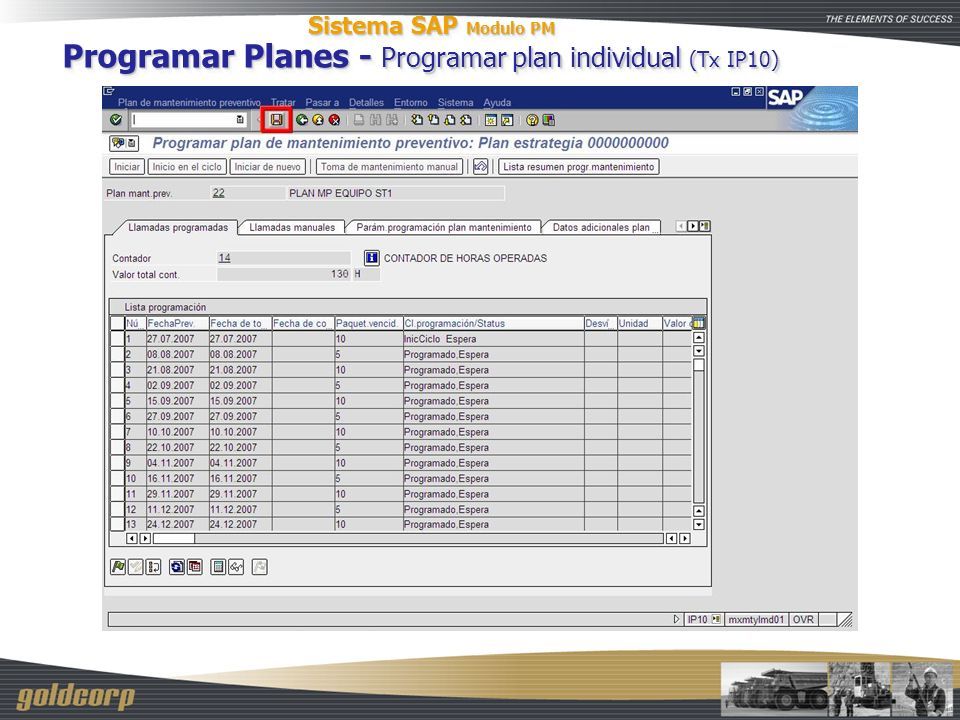

24 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes - Programar plan individual (Tx IP10) Programar Planes - Programar plan individual (Tx IP10) Programar Planes - Programar plan individual (Tx IP10) Programar Planes - Programar plan individual (Tx IP10)

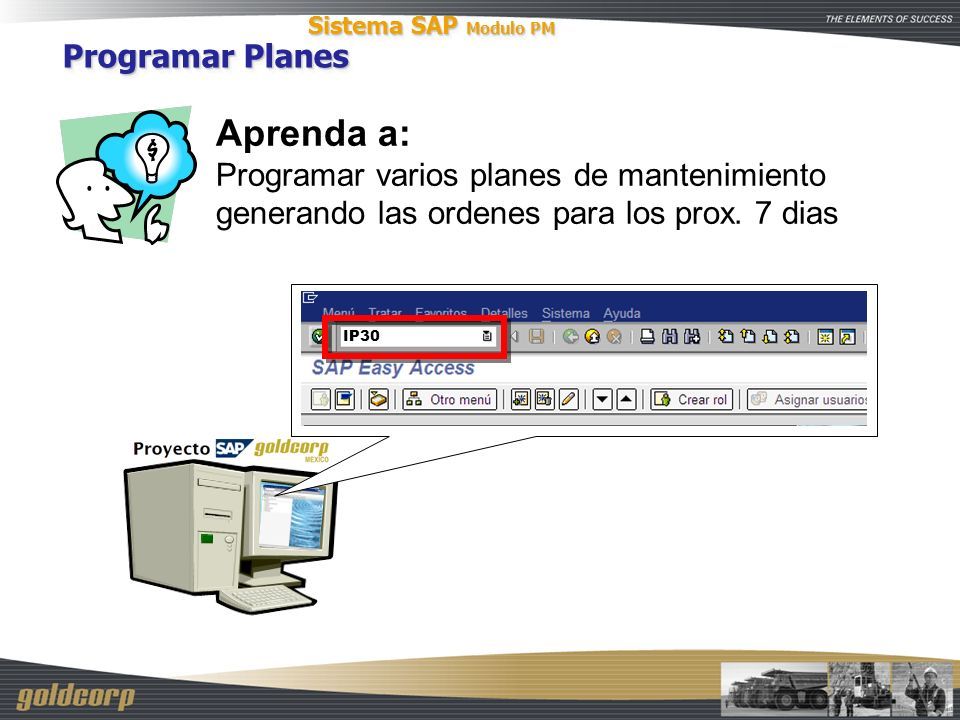

25 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes Programar Planes Programar Planes Programar Planes Aprenda a: Programar varios planes de mantenimiento generando las ordenes para los prox. 7 dias IP30

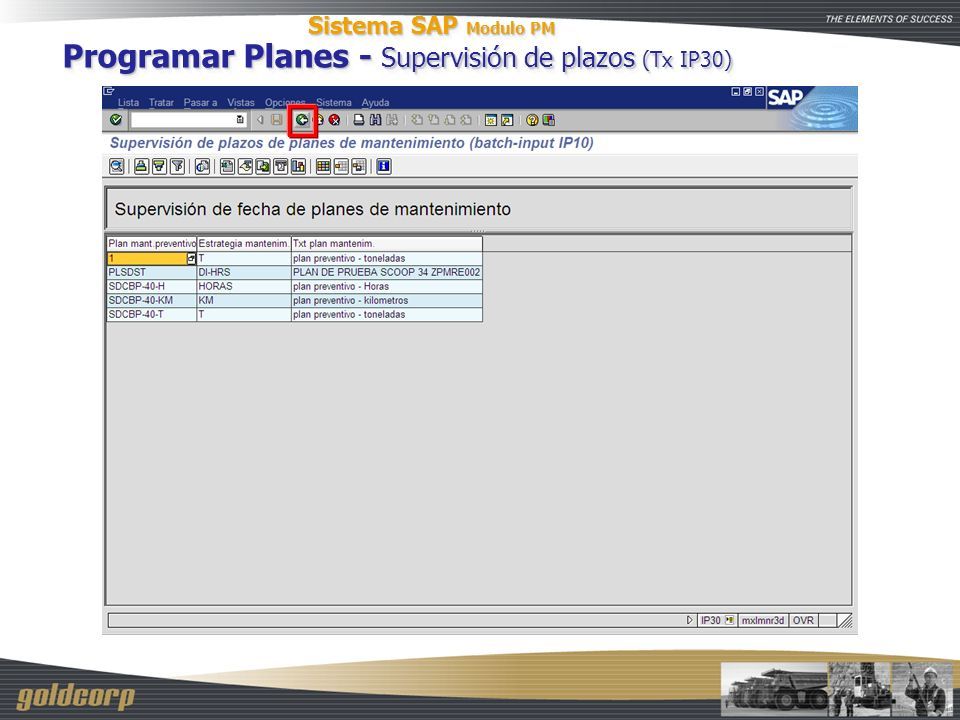

26 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Programar Planes - Supervisión de plazos (Tx IP30) Programar Planes - Supervisión de plazos (Tx IP30) Programar Planes - Supervisión de plazos (Tx IP30) Programar Planes - Supervisión de plazos (Tx IP30)

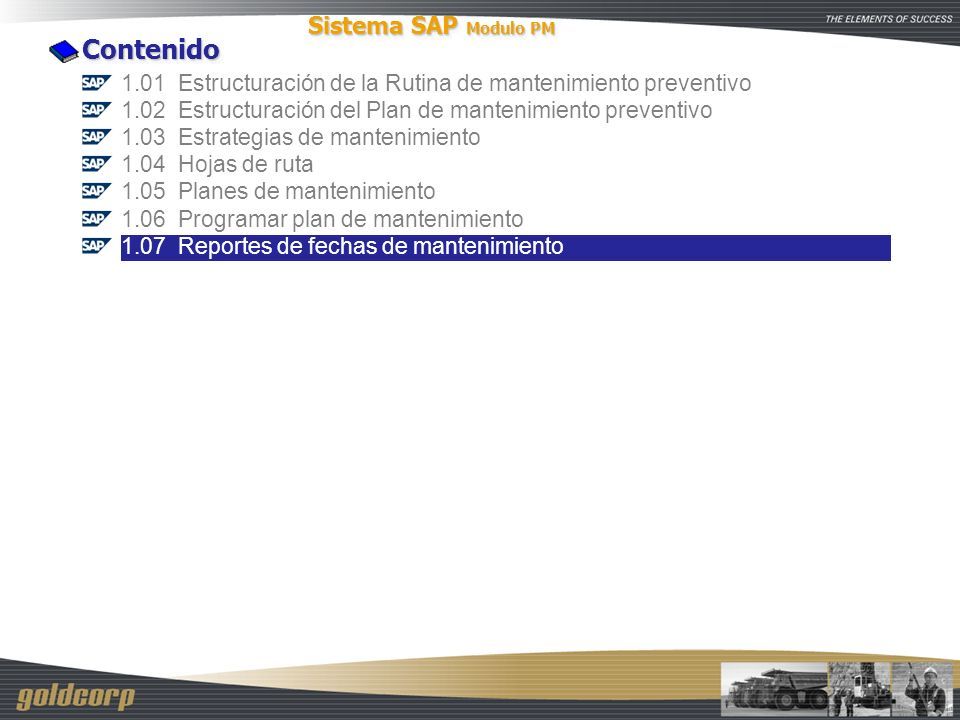

27 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Contenido 1.01Estructuración de la Rutina de mantenimiento preventivo 1.02Estructuración del Plan de mantenimiento preventivo 1.03Estrategias de mantenimiento 1.04Hojas de ruta 1.05Planes de mantenimiento 1.06 Programar plan de mantenimiento 1.07 Reportes de fechas de mantenimiento

28 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Aprenda a: Visualizar un listado de fechas de mantenimiento (Reporte estandar de SAP) IP24

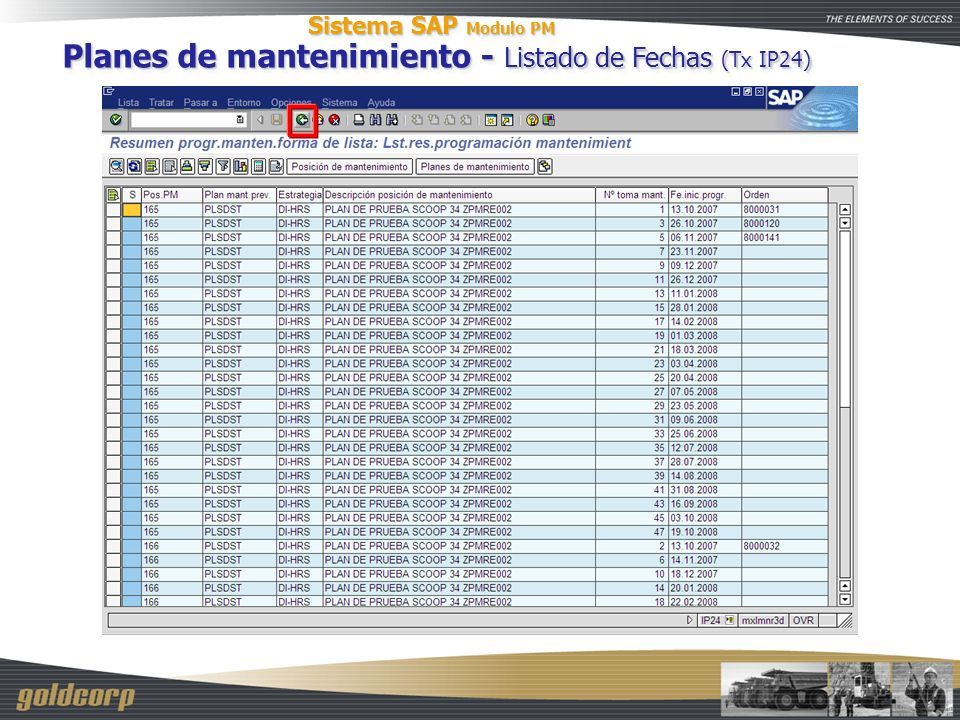

29 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento - Listado de Fechas (Tx IP24) Planes de mantenimiento - Listado de Fechas (Tx IP24) Planes de mantenimiento - Listado de Fechas (Tx IP24) Planes de mantenimiento - Listado de Fechas (Tx IP24)

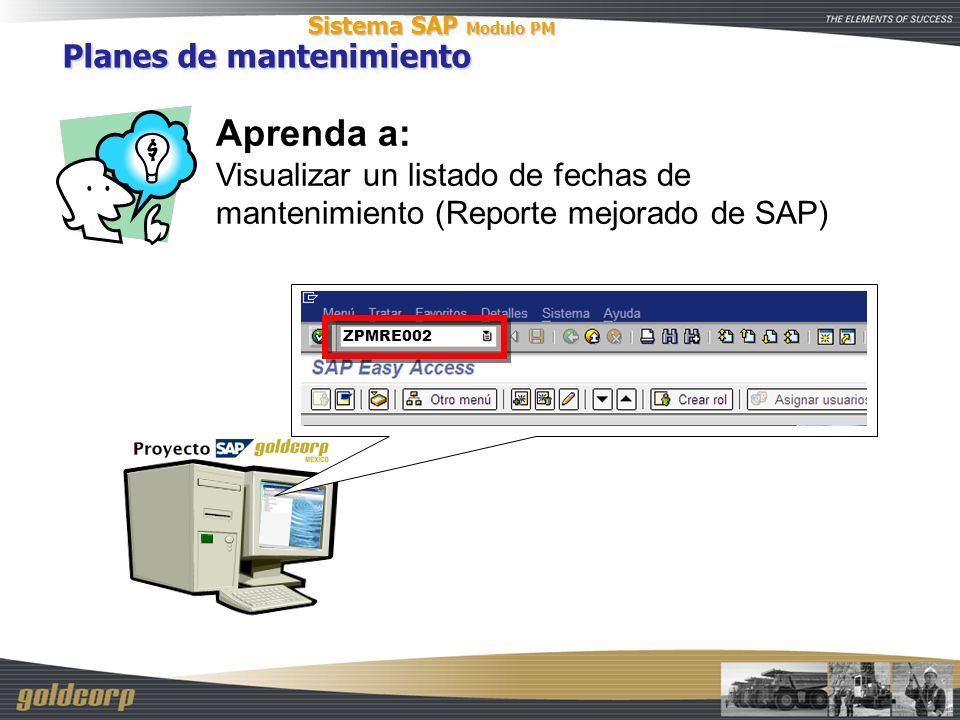

30 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Planes de mantenimiento Aprenda a: Visualizar un listado de fechas de mantenimiento (Reporte mejorado de SAP) ZPMRE002

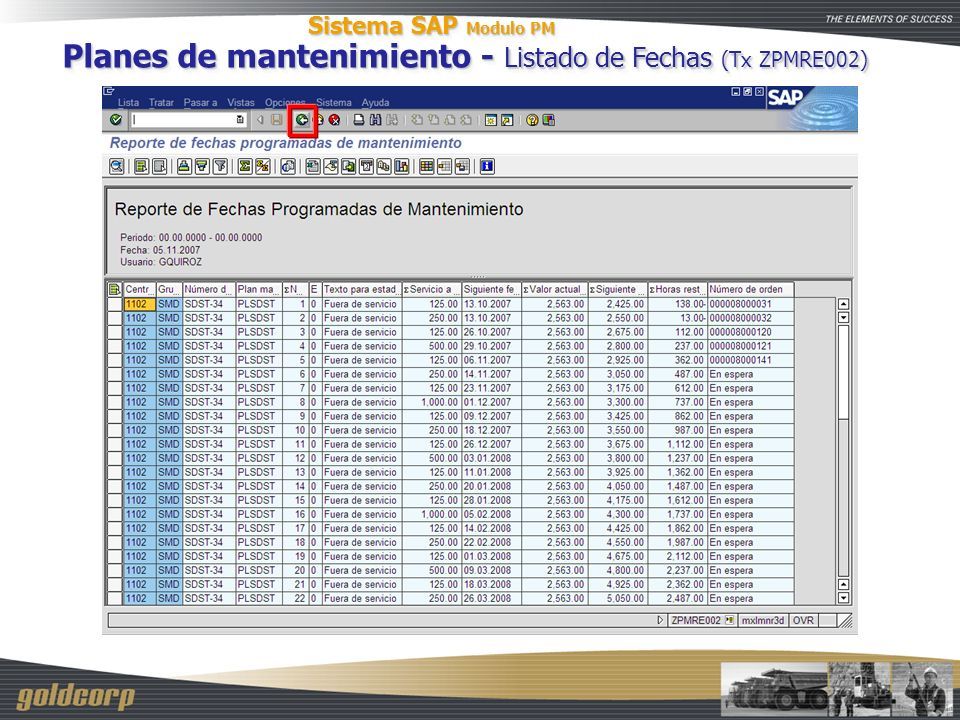

31 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Planes de mantenimiento - Listado de Fechas (Tx ZPMRE002) Planes de mantenimiento - Listado de Fechas (Tx ZPMRE002) Planes de mantenimiento - Listado de Fechas (Tx ZPMRE002) Planes de mantenimiento - Listado de Fechas (Tx ZPMRE002)

32 Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Sistema SAP Modulo PM Gracias Gracias por su Atención por su Atención Gracias Gracias por su Atención por su Atención
