1 TRACTORES,TIPOS DE TRACTORES DE ORUGA Alumnos: BALDEON HUARICAPCHA, Cristian HUERE VENGAS, Carlos LAZO TORRES, Walter abril,2018

2 MARCAS COMERCIALES EN EL PERÚ

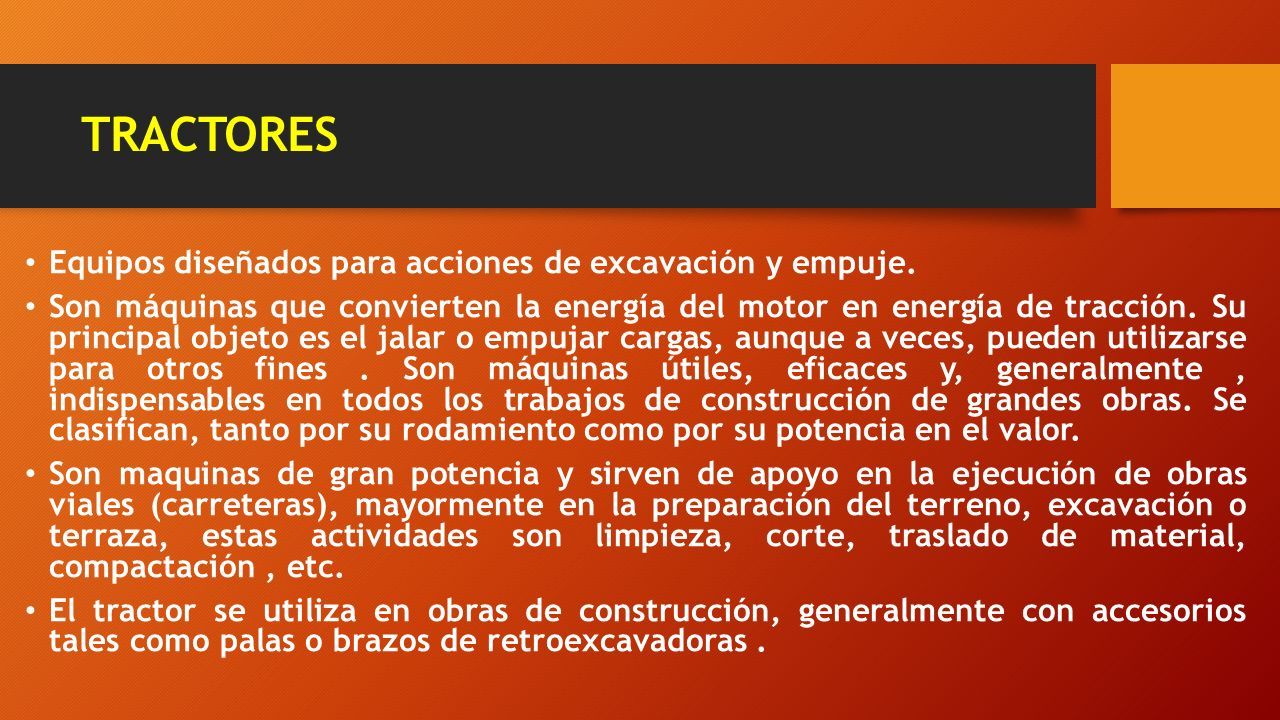

3 TRACTORES Equipos diseñados para acciones de excavación y empuje. Son máquinas que convierten la energía del motor en energía de tracción. Su principal objeto es el jalar o empujar cargas, aunque a veces, pueden utilizarse para otros fines. Son máquinas útiles, eficaces y, generalmente, indispensables en todos los trabajos de construcción de grandes obras. Se clasifican, tanto por su rodamiento como por su potencia en el valor. Son maquinas de gran potencia y sirven de apoyo en la ejecución de obras viales (carreteras), mayormente en la preparación del terreno, excavación o terraza, estas actividades son limpieza, corte, traslado de material, compactación, etc. El tractor se utiliza en obras de construcción, generalmente con accesorios tales como palas o brazos de retroexcavadoras.

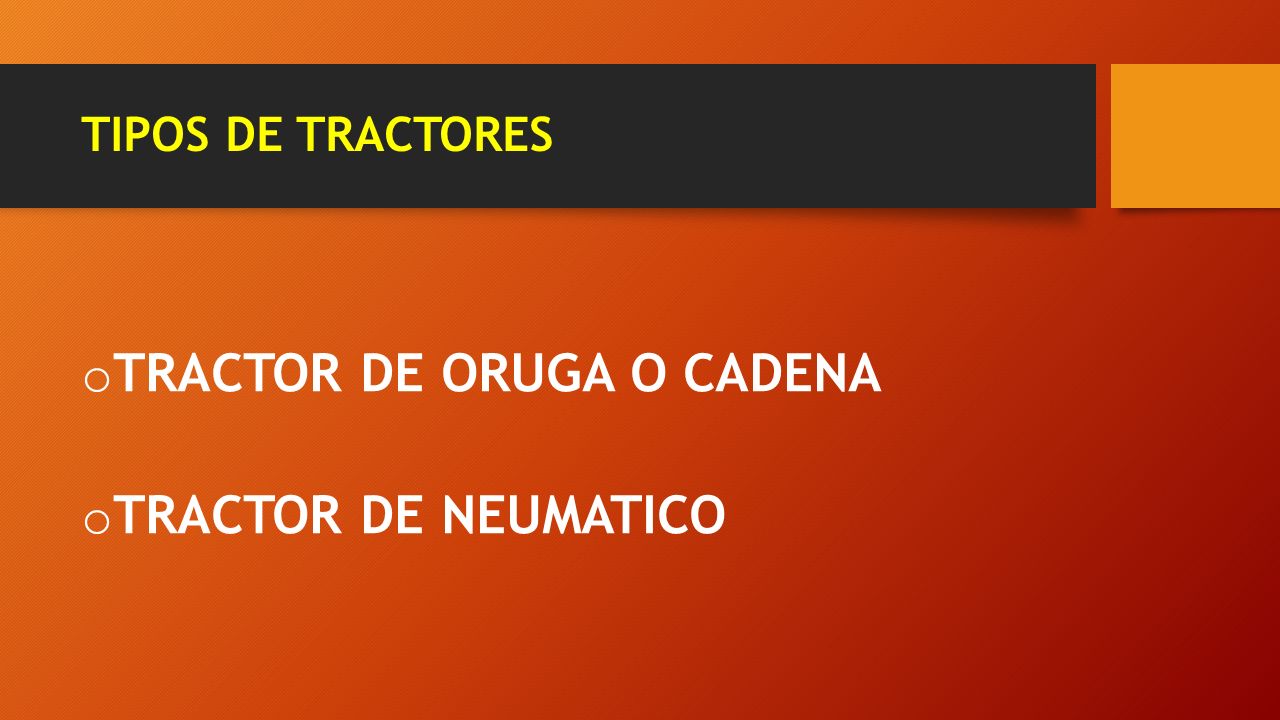

4 TIPOS DE TRACTORES o TRACTOR DE ORUGA O CADENA o TRACTOR DE NEUMATICO

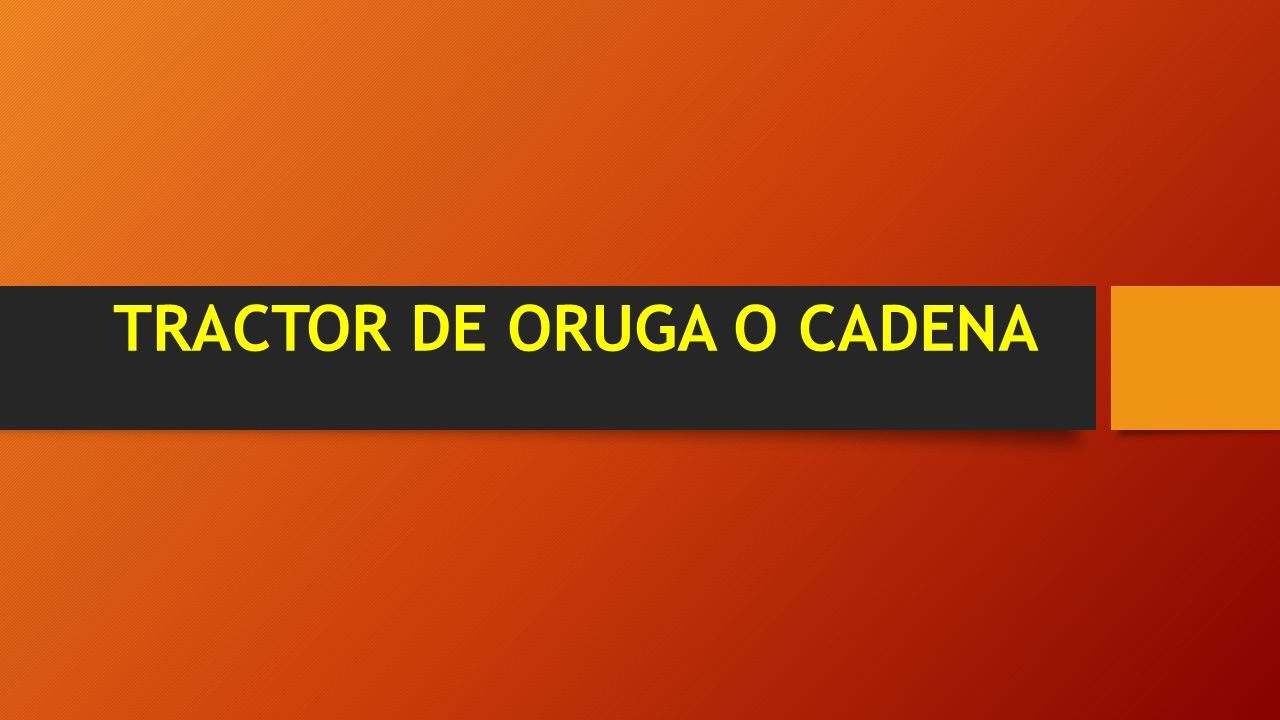

5 TRACTOR DE ORUGA O CADENA

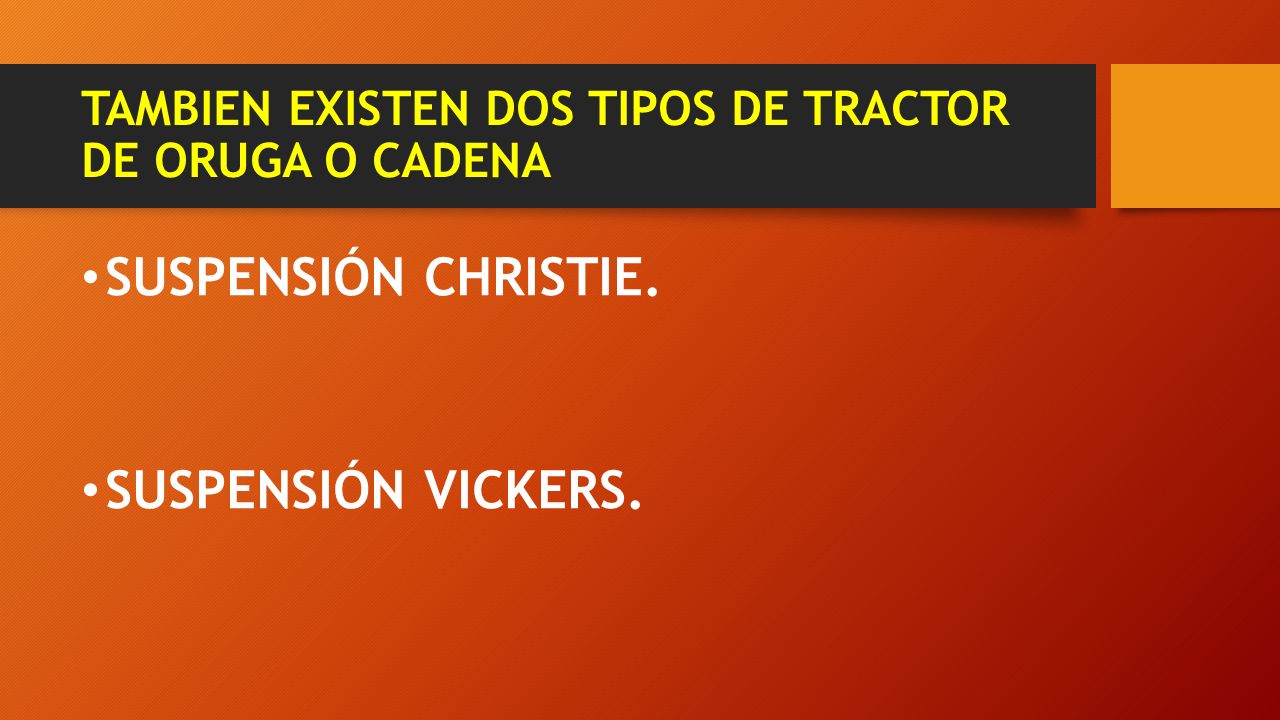

6 TAMBIEN EXISTEN DOS TIPOS DE TRACTOR DE ORUGA O CADENA SUSPENSIÓN CHRISTIE. SUSPENSIÓN VICKERS.

7 SUSPENSION CHRISTIE que utiliza ruedas de carreteras, descansando la oruga sobre las ruedas; de tal manera que da la impresión de ser una banana, haciendo que se encorven sobre la rueda motriz y la polea tensora.

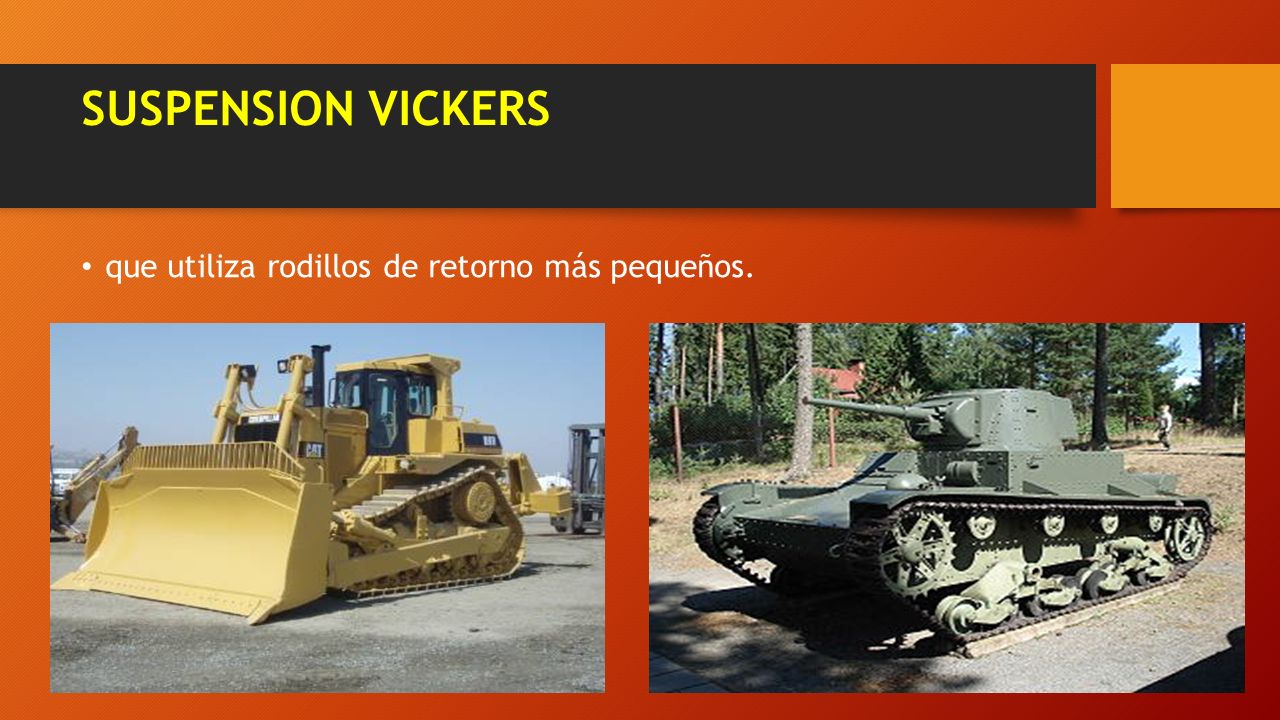

8 SUSPENSION VICKERS que utiliza rodillos de retorno más pequeños.

9 TRACTOR ORUGA

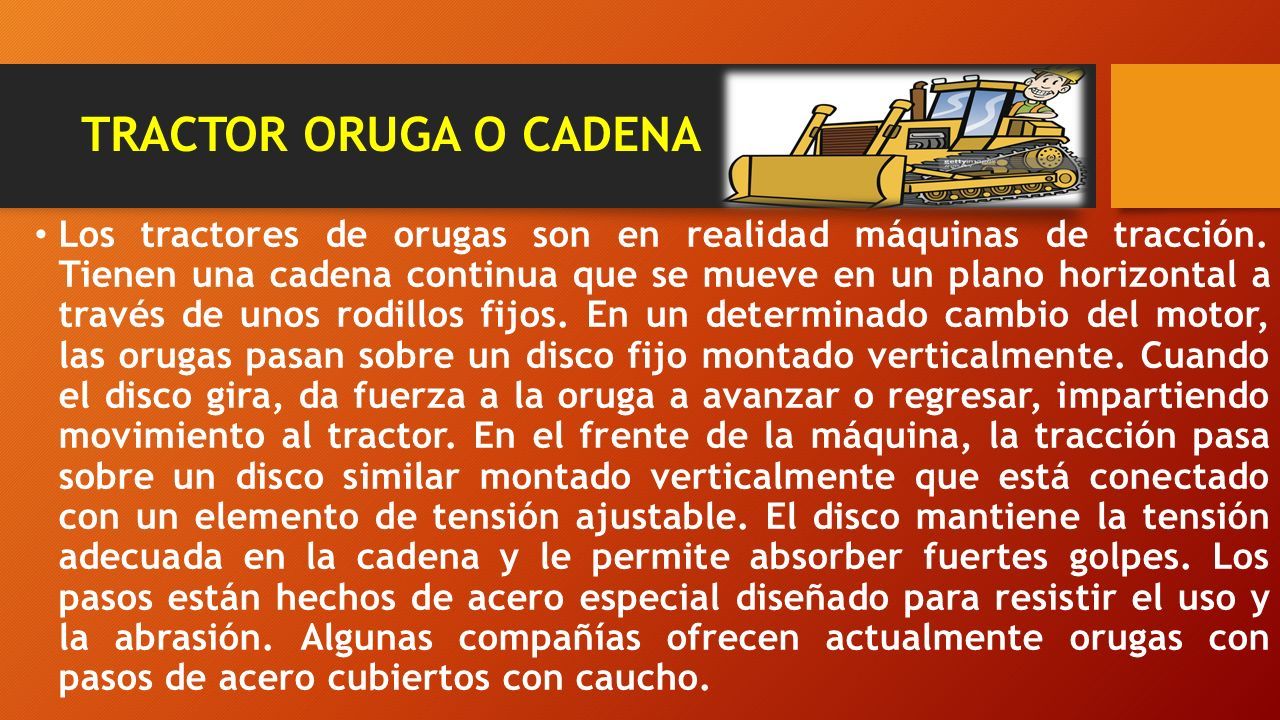

10 TRACTOR ORUGA O CADENA Los tractores de orugas son en realidad máquinas de tracción. Tienen una cadena continua que se mueve en un plano horizontal a través de unos rodillos fijos. En un determinado cambio del motor, las orugas pasan sobre un disco fijo montado verticalmente. Cuando el disco gira, da fuerza a la oruga a avanzar o regresar, impartiendo movimiento al tractor. En el frente de la máquina, la tracción pasa sobre un disco similar montado verticalmente que está conectado con un elemento de tensión ajustable. El disco mantiene la tensión adecuada en la cadena y le permite absorber fuertes golpes. Los pasos están hechos de acero especial diseñado para resistir el uso y la abrasión. Algunas compañías ofrecen actualmente orugas con pasos de acero cubiertos con caucho.

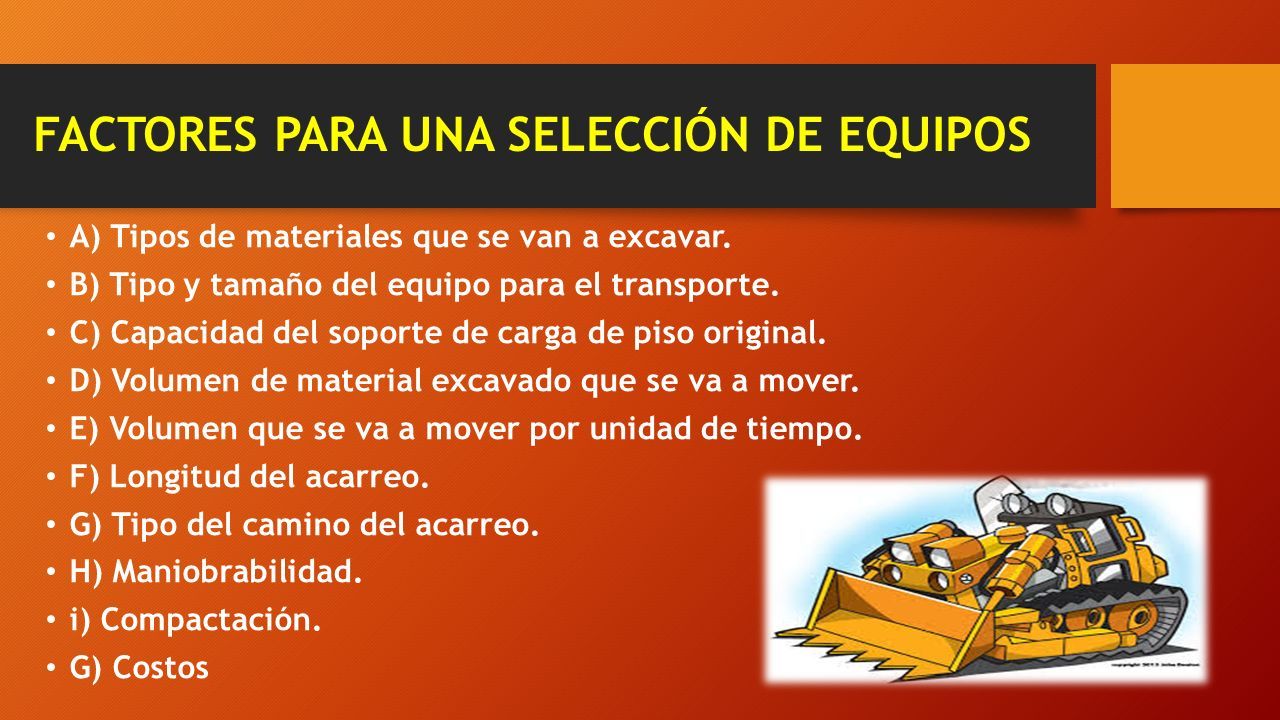

11 FACTORES PARA UNA SELECCIÓN DE EQUIPOS A) Tipos de materiales que se van a excavar. B) Tipo y tamaño del equipo para el transporte. C) Capacidad del soporte de carga de piso original. D) Volumen de material excavado que se va a mover. E) Volumen que se va a mover por unidad de tiempo. F) Longitud del acarreo. G) Tipo del camino del acarreo. H) Maniobrabilidad. i) Compactación. G) Costos

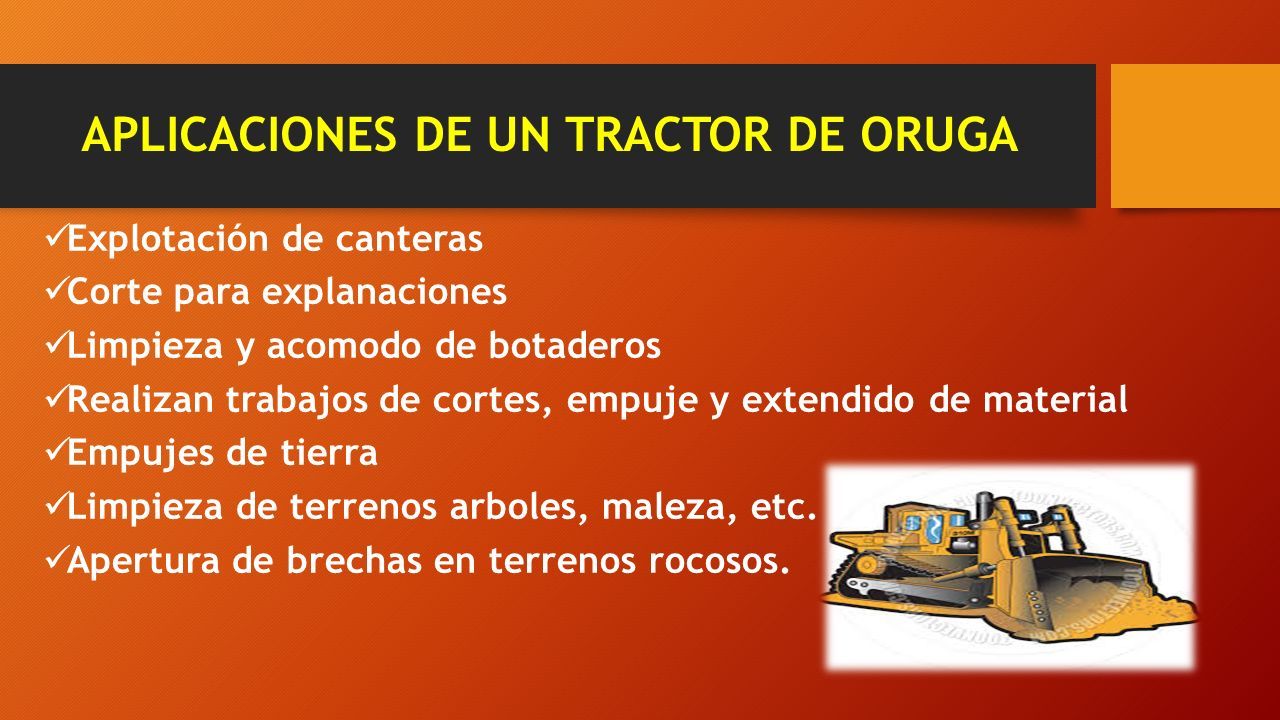

12 APLICACIONES DE UN TRACTOR DE ORUGA Explotación de canteras Corte para explanaciones Limpieza y acomodo de botaderos Realizan trabajos de cortes, empuje y extendido de material Empujes de tierra Limpieza de terrenos arboles, maleza, etc. Apertura de brechas en terrenos rocosos.

13 TIPOS DE TRACTOR DE ORUGA o BULLDOZER o ANGLEDOZER o TILTDOZER

14 BULLDOZER Cuya hoja de empuje frontal está fija al chasis del tractor mediante unos largueros y unos cilindros hidráulicos, quedando esta perpendicular al movimiento de la máquina. Los movimientos de la hoja son por tanto de tilt (inclinación lateral) y pitch (inclinación con respecto al eje vertical).

15 BULLDOZER

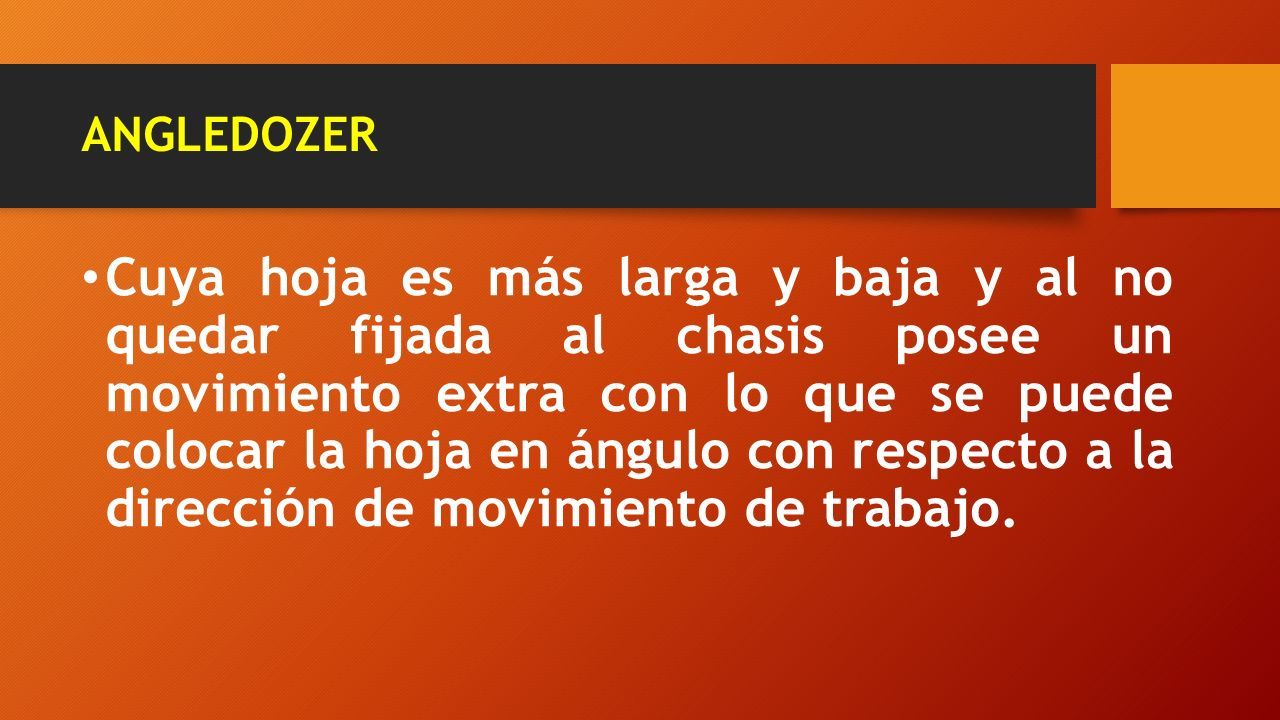

16 ANGLEDOZER Cuya hoja es más larga y baja y al no quedar fijada al chasis posee un movimiento extra con lo que se puede colocar la hoja en ángulo con respecto a la dirección de movimiento de trabajo.

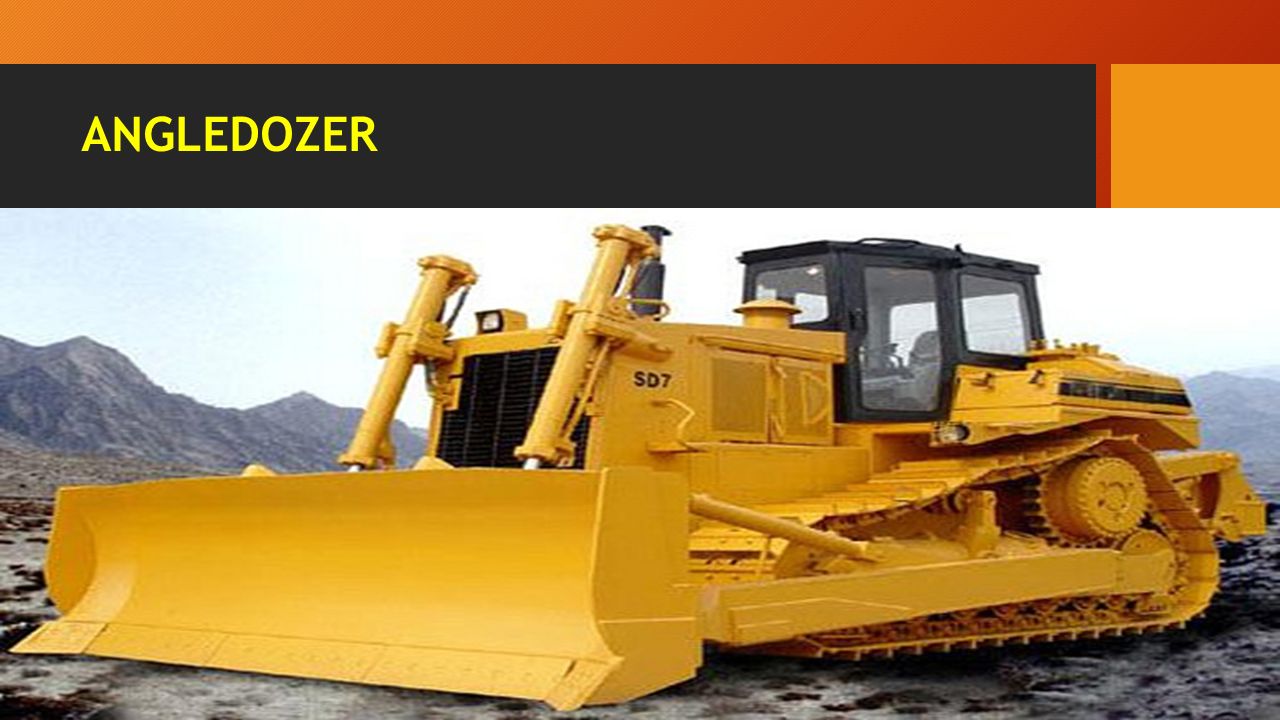

17 ANGLEDOZER

18 TAMBIEN SE CLASIFICA POR MODELO Y MARCA

19 TRACTORES ORUGAS CHICAS O PEQUEÑAS MARCA CATERPILLAR modelomotorCapacidades de la hoja D3G Cat 3046 1.44 m3 D4G Cat 3046 1.92 m3 D5G XLCat 3046 T 2.19 m3 D5G LGPCat 3046 T 2.34 m3

20 TRACTORES ORUGAS – MEDIANA MARCA CATERPILLAR modelomotorCapacidades de la hoja D5N Cat 3126B DITAAC 2.6 m3 D6NCat 3126B DITAACde 3.16 m3 a 4.28 m3 D6N FACat 3126B DITAAC de 3.16 m3 a 4.28 m3 D6R SERIES IICat C9 ACERTTM de 3.18 m3 a 5.68 m3 D6R SERIES IIICat C9 ACERTTM de 3.18 m3 a 5.68 m3 D7R SERIES IICat 3176C de 3.89 m3 a 8.34 m3

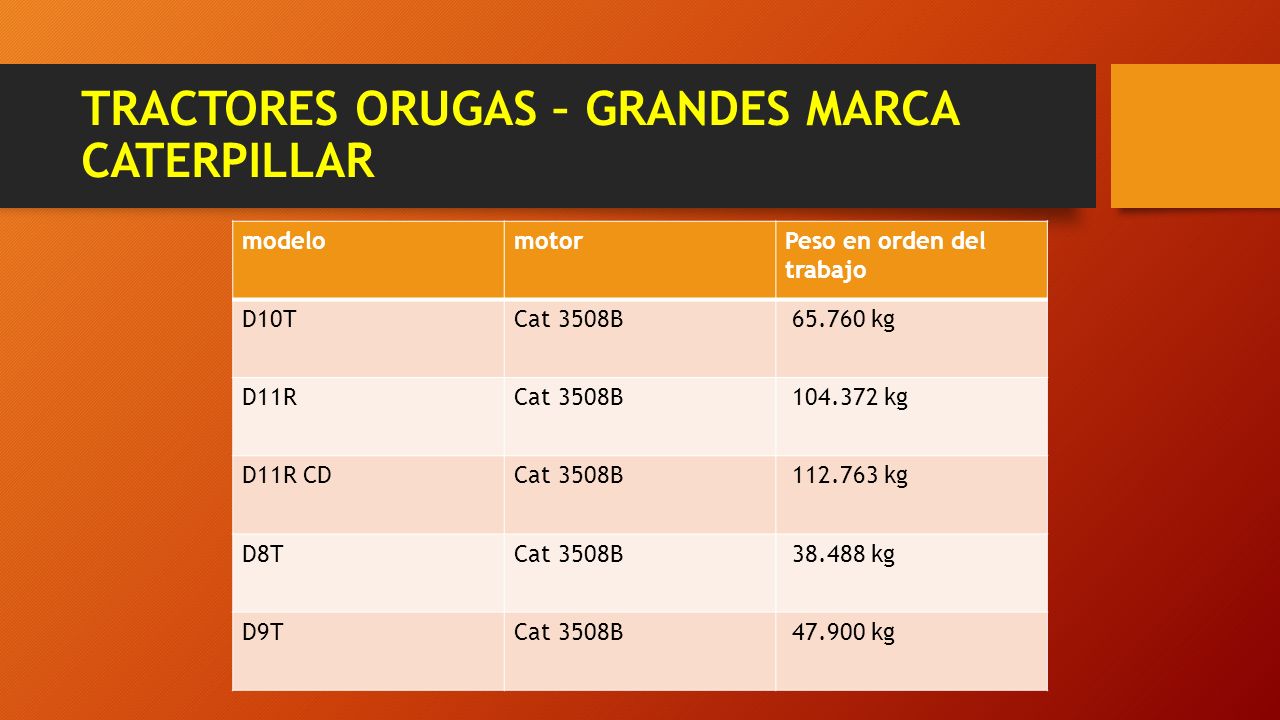

21 TRACTORES ORUGAS – GRANDES MARCA CATERPILLAR modelomotorPeso en orden del trabajo D10TCat 3508B 65.760 kg D11RCat 3508B 104.372 kg D11R CDCat 3508B 112.763 kg D8TCat 3508B 38.488 kg D9TCat 3508B 47.900 kg

22 RENDIMIENTO DE UN TRACTOR ORUGA I. Factores Primarios que Influyen en el Rendimiento de los Equipos: A) FACTORES HUMANOS : Destreza y pericia de los operadores. B) FACTORES GEOGRAFICOS: Condiciones del trabajo y condiciones climatológicas según su ubicación y su altitud. C) NATURALEZA DEL TERRENO: para establecer el tipo o tipos de maquinas a utilizarse de acuerdo al material que conforma el terreno en el cual se va a trabajar (rocas, arcilloso, pantanoso, etc.)

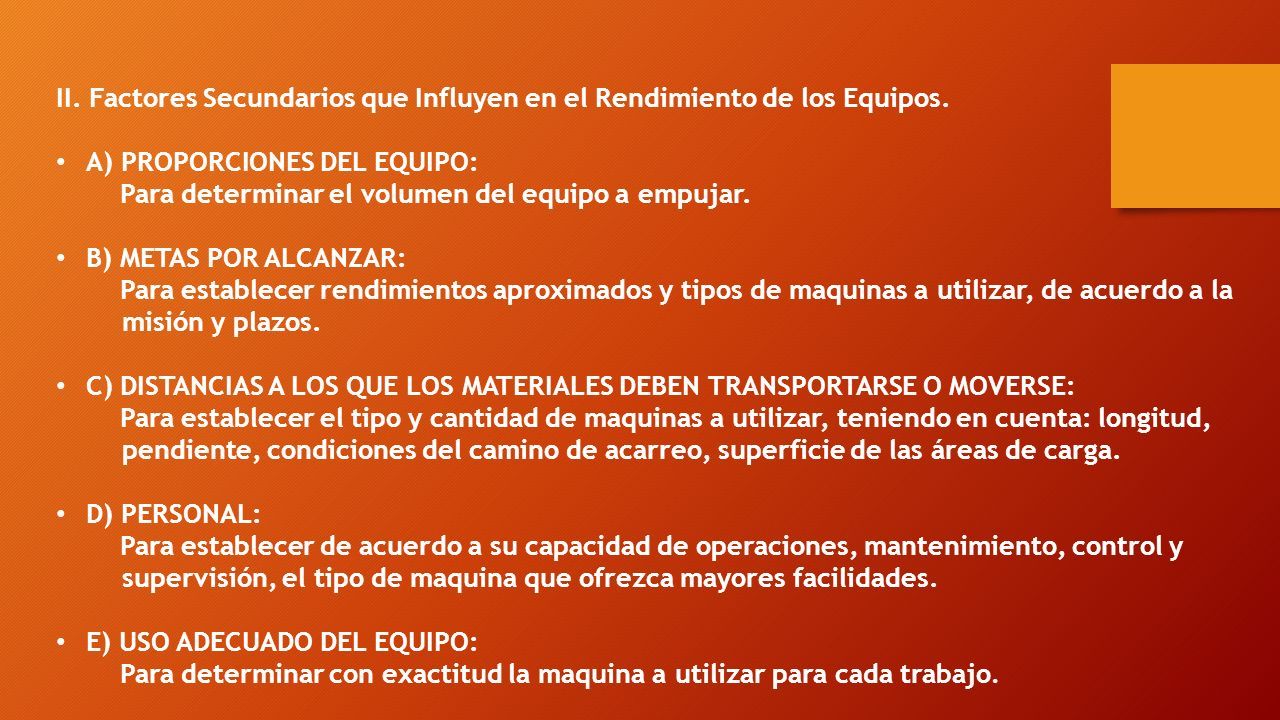

23 II. Factores Secundarios que Influyen en el Rendimiento de los Equipos. A) PROPORCIONES DEL EQUIPO: Para determinar el volumen del equipo a empujar. B) METAS POR ALCANZAR: Para establecer rendimientos aproximados y tipos de maquinas a utilizar, de acuerdo a la misión y plazos. C) DISTANCIAS A LOS QUE LOS MATERIALES DEBEN TRANSPORTARSE O MOVERSE: Para establecer el tipo y cantidad de maquinas a utilizar, teniendo en cuenta: longitud, pendiente, condiciones del camino de acarreo, superficie de las áreas de carga. D) PERSONAL: Para establecer de acuerdo a su capacidad de operaciones, mantenimiento, control y supervisión, el tipo de maquina que ofrezca mayores facilidades. E) USO ADECUADO DEL EQUIPO: Para determinar con exactitud la maquina a utilizar para cada trabajo.

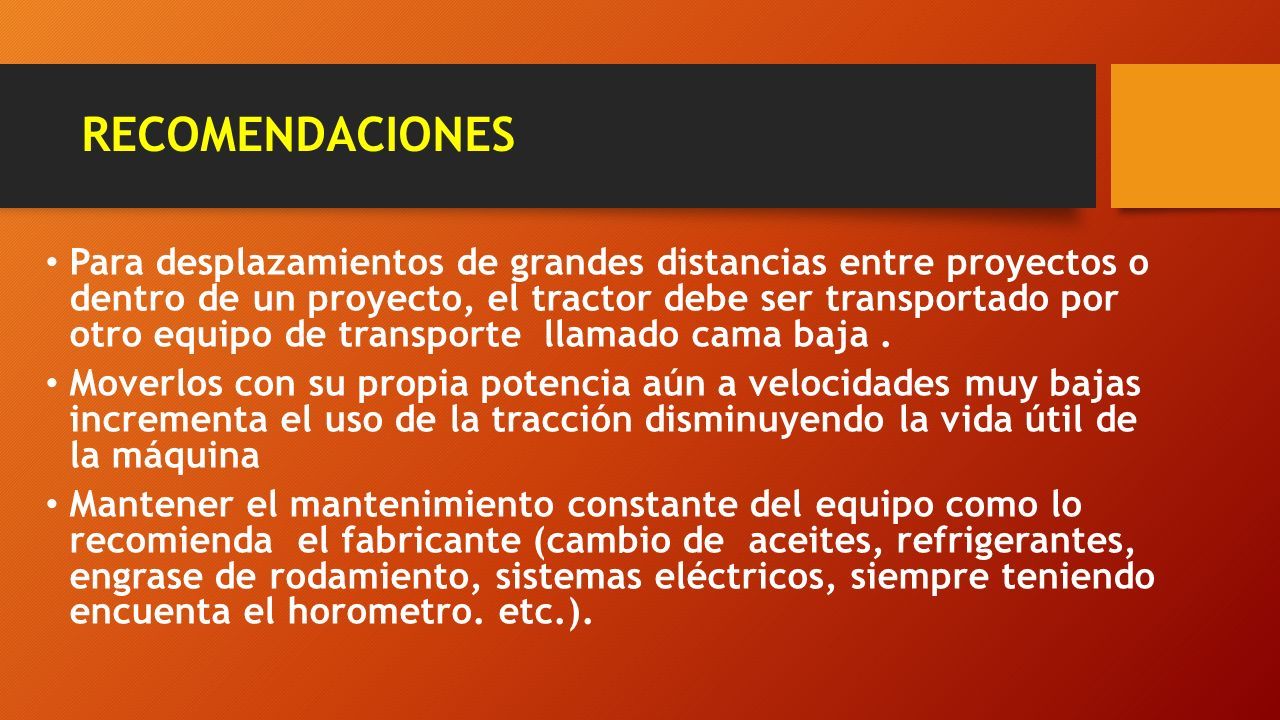

24 RECOMENDACIONES Para desplazamientos de grandes distancias entre proyectos o dentro de un proyecto, el tractor debe ser transportado por otro equipo de transporte llamado cama baja. Moverlos con su propia potencia aún a velocidades muy bajas incrementa el uso de la tracción disminuyendo la vida útil de la máquina Mantener el mantenimiento constante del equipo como lo recomienda el fabricante (cambio de aceites, refrigerantes, engrase de rodamiento, sistemas eléctricos, siempre teniendo encuenta el horometro. etc.).

25 GRACIAS POR SU ATENCION
