2 TREN DE RODAJE PARA LINEA AMARILLA

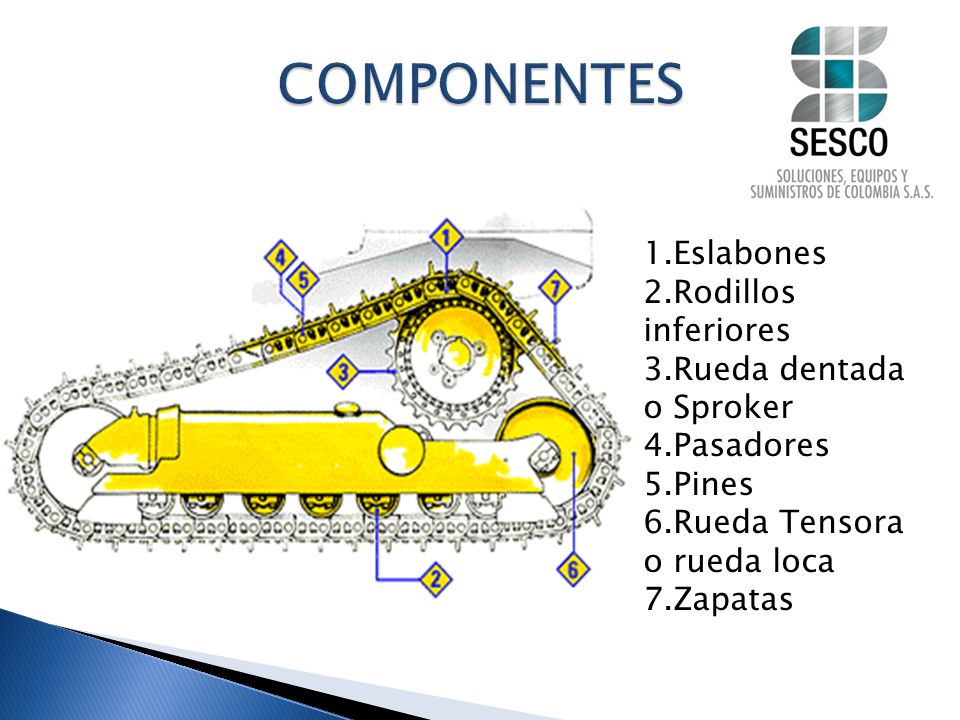

3 COMPONENTES 1.Eslabones 2.Rodillos inferiores
3.Rueda dentada o Sproker 4.Pasadores 5.Pines 6.Rueda Tensora o rueda loca 7.Zapatas

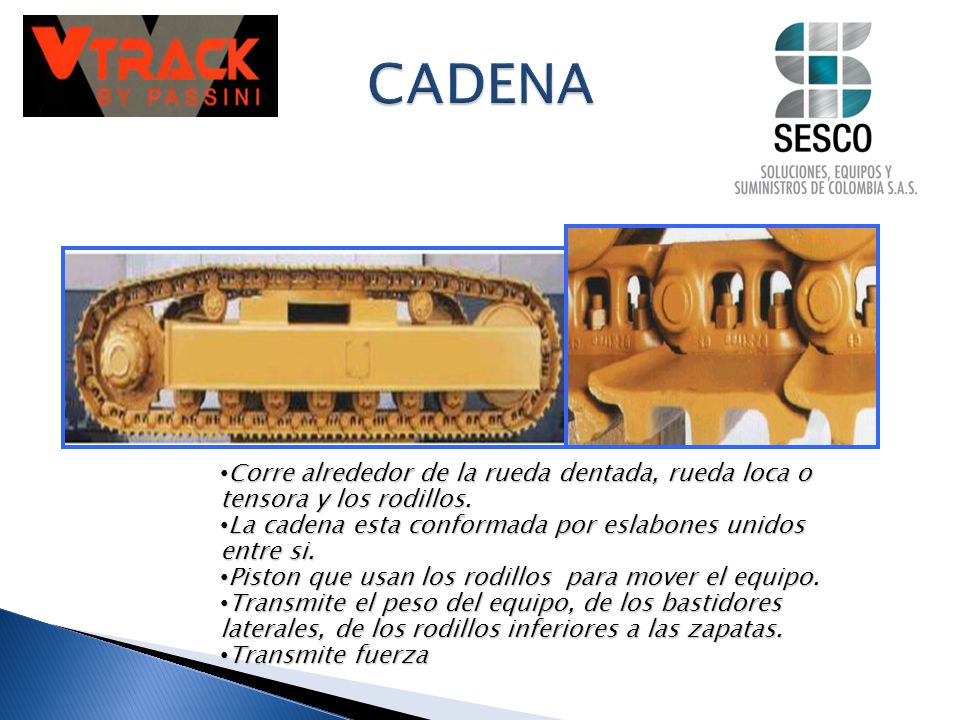

4 CADENA Corre alrededor de la rueda dentada, rueda loca o tensora y los rodillos. La cadena esta conformada por eslabones unidos entre si. Piston que usan los rodillos para mover el equipo. Transmite el peso del equipo, de los bastidores laterales, de los rodillos inferiores a las zapatas. Transmite fuerza

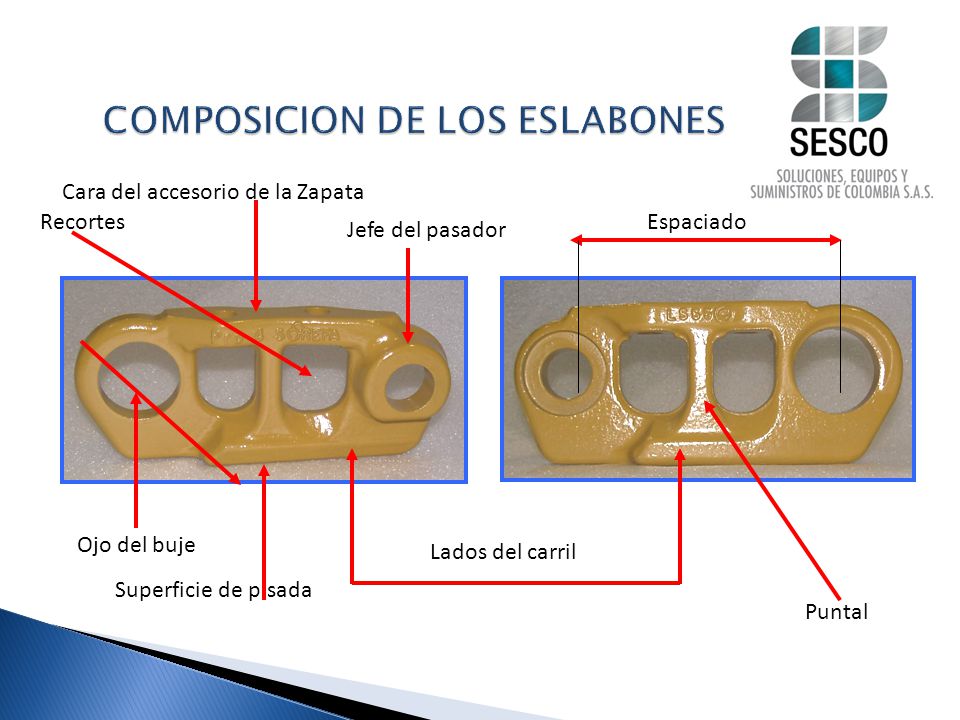

5 COMPOSICION DE LOS ESLABONES
Cara del accesorio de la Zapata Recortes Espaciado Jefe del pasador Ojo del buje Lados del carril Superficie de pisada Puntal

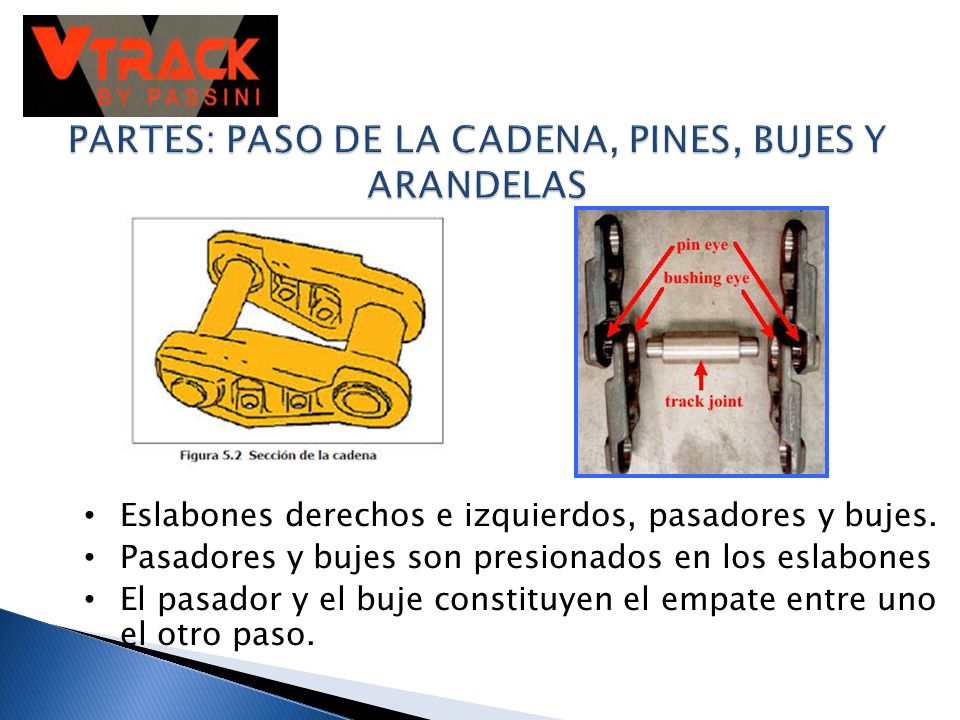

6 PARTES: PASO DE LA CADENA, PINES, BUJES Y ARANDELAS
Eslabones derechos e izquierdos, pasadores y bujes. Pasadores y bujes son presionados en los eslabones El pasador y el buje constituyen el empate entre uno el otro paso.

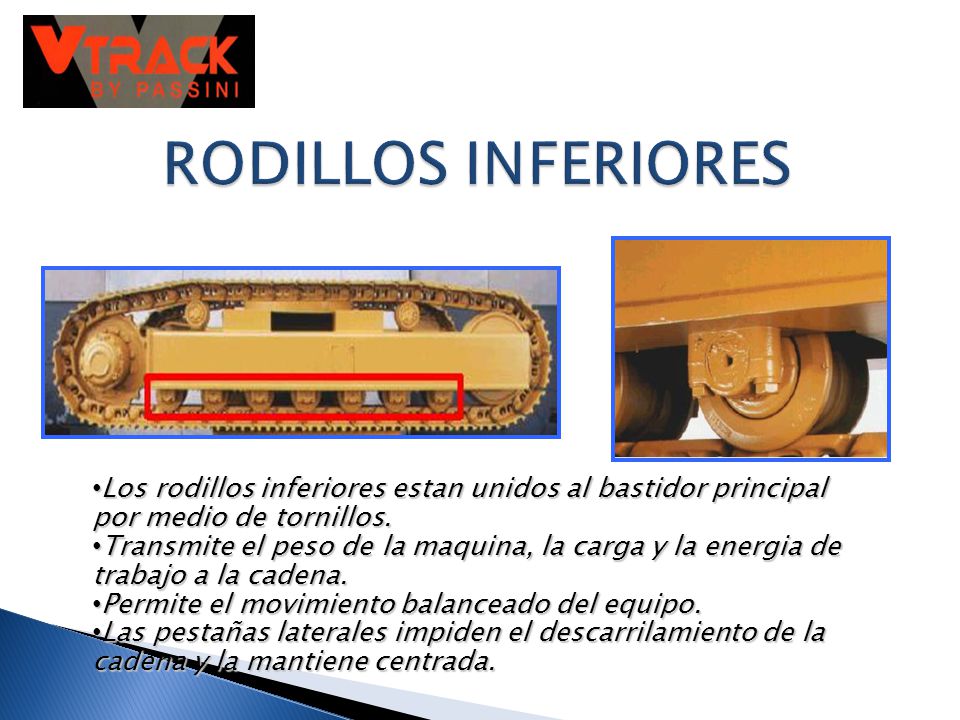

7 RODILLOS INFERIORES Los rodillos inferiores estan unidos al bastidor principal por medio de tornillos. Transmite el peso de la maquina, la carga y la energia de trabajo a la cadena. Permite el movimiento balanceado del equipo. Las pestañas laterales impiden el descarrilamiento de la cadena y la mantiene centrada.

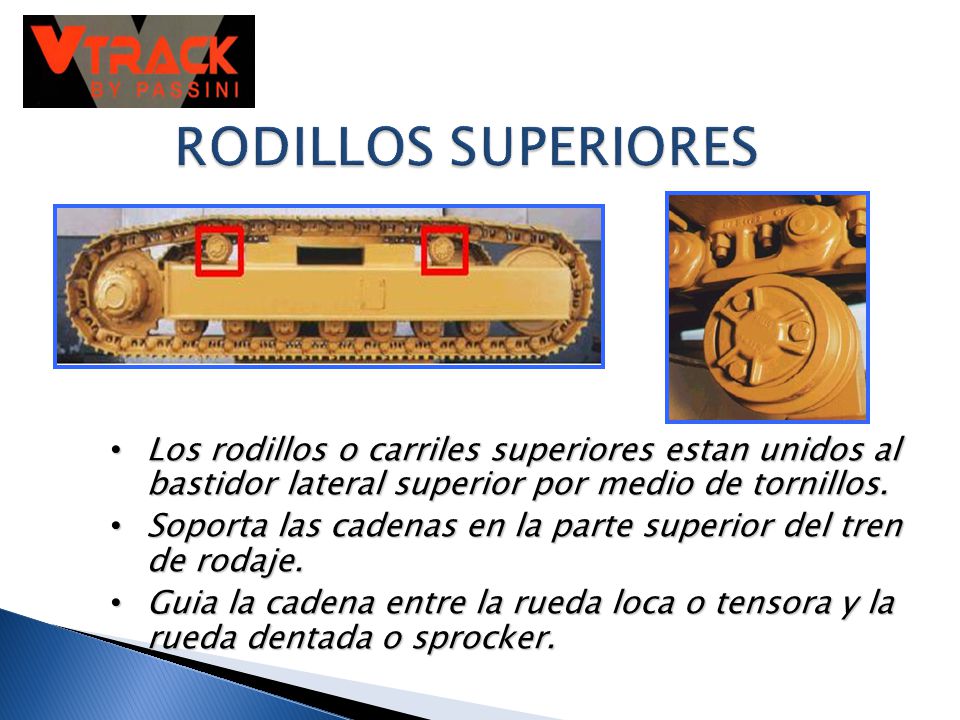

8 RODILLOS SUPERIORES Los rodillos o carriles superiores estan unidos al bastidor lateral superior por medio de tornillos. Soporta las cadenas en la parte superior del tren de rodaje. Guia la cadena entre la rueda loca o tensora y la rueda dentada o sprocker.

9 ZAPATAS Las zapatas estan sujetas a los eslabones de la cadena con pernos y tuercas de alta fuerza. Las barras, venas o garras, penetran en la tierra y transmiten las fuerzas de traccion y empuje. Se encargan de dispersar el peso del equipo sobre la tierra.

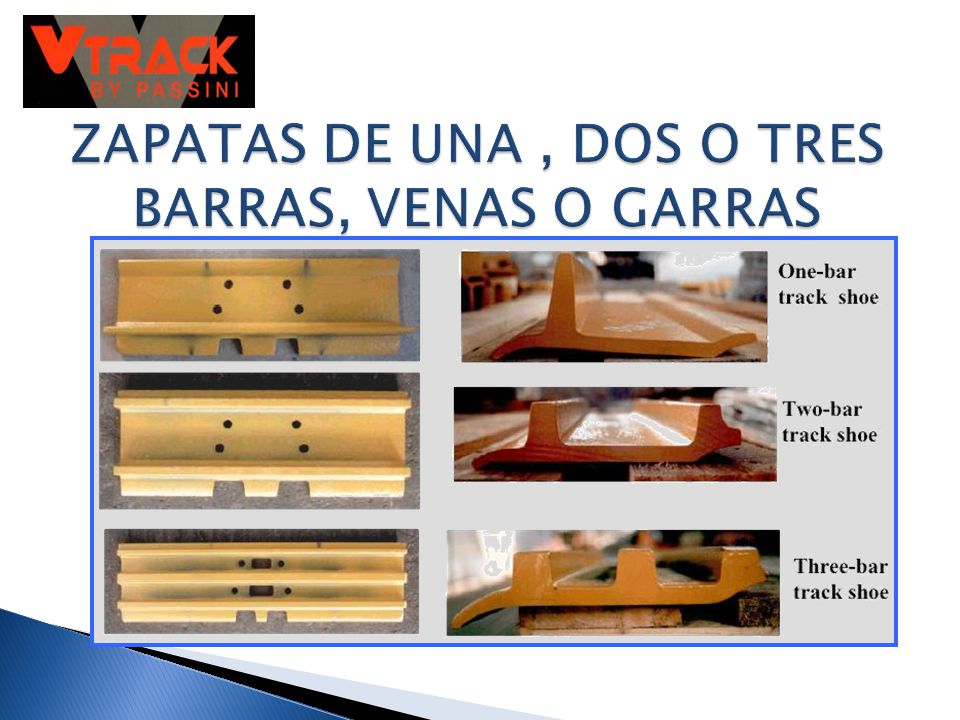

10 ZAPATAS DE UNA , DOS O TRES BARRAS, VENAS O GARRAS

11 RUEDA DENTADA O SPROCKER
Localizada en la parte de atras del tren de rodaje Transmite la fuerza de torsion de la transmision a los bujes de las cadenas. Tienen el mismo paso o espacio de los pasos de las cadenas. Pueden ser fundida, atornilladas o, soldada, en ruedas completas o por segmentos, dependiendo de la maquina donde e vaya a instalar.

12 RUEDA TENSORA O RUEDA LOCA
La rueda loca o tensora esta localizada al frente del tren de rodaje. Movible horizontalmente. Barras resbalantes guian la rueda loca cuando se mueven horizontalmente. Una pestaña interna guia la cadena. Pone la cadena e zapatas a la tierra al moverse

13 SISTEMA DE TENSION (GATO TENSOR) DE LA RUEDA TENSORA O RUEDA LOCA
Se encuentra atras de la rueda tensora o loca, dentro del bastidor. Se compone del resorte tensor , dos guias, el dado, la carcaza de la rueda y el tenedor. Es utilizado para ajustar la tension de la cadena. El resorte protége la cadena contra sobre cargas.
