1 Balance de Energía Mecánica Operaciones Unitarias I

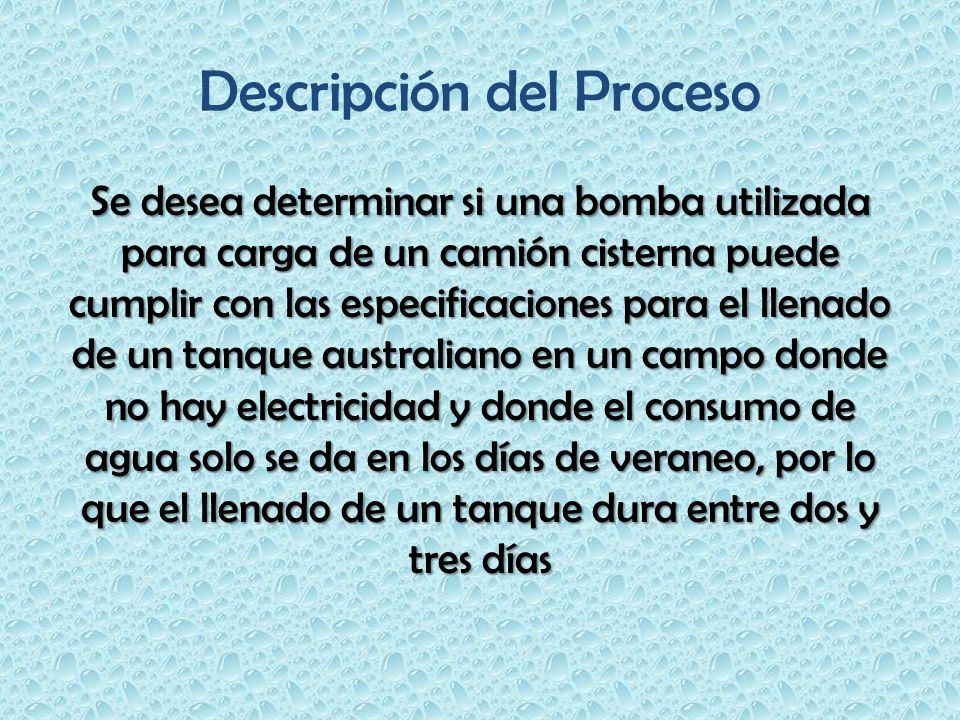

2 Descripción del Proceso Se desea determinar si una bomba utilizada para carga de un camión cisterna puede cumplir con las especificaciones para el llenado de un tanque australiano en un campo donde no hay electricidad y donde el consumo de agua solo se da en los días de veraneo, por lo que el llenado de un tanque dura entre dos y tres días

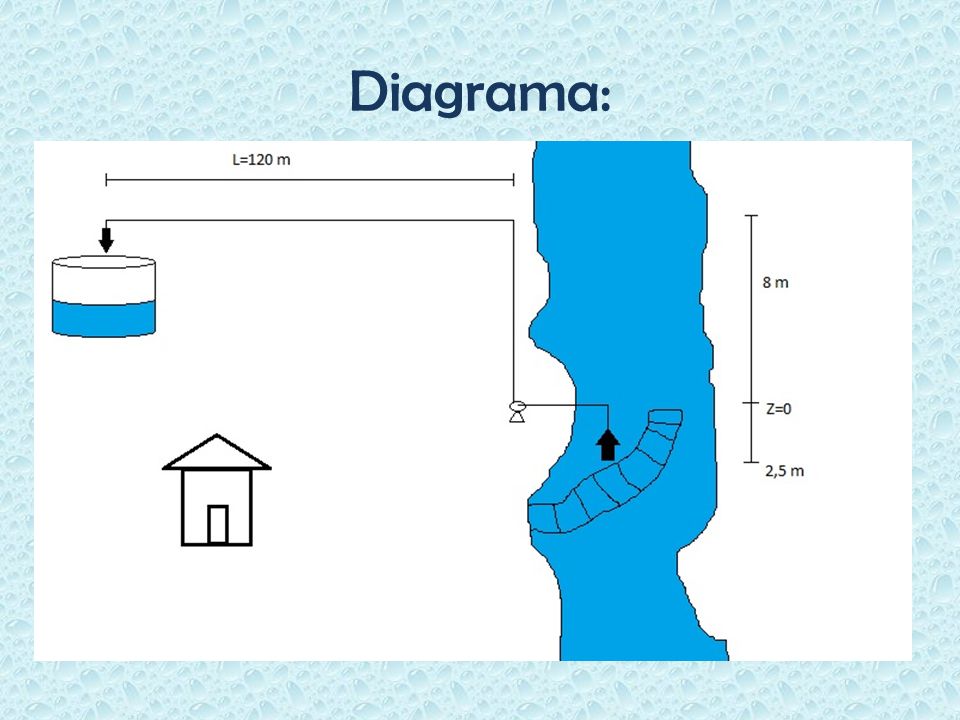

3 Diagrama:

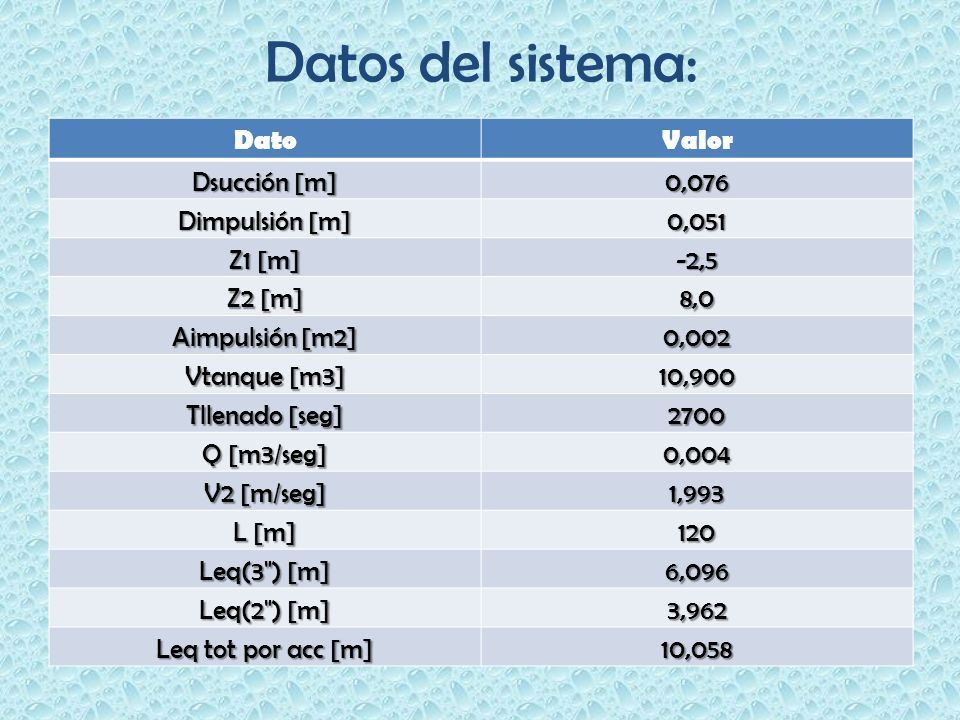

4 Datos del sistema: DatoValor Dsucción [m] 0,076 Dimpulsión [m] 0,051 Z1 [m] -2,5 Z2 [m] 8,0 Aimpulsión [m2] 0,002 Vtanque [m3] 10,900 Tllenado [seg] 2700 Q [m3/seg] 0,004 V2 [m/seg] 1,993 L [m] 120 Leq(3") [m] 6,096 Leq(2") [m] 3,962 Leq tot por acc [m] 10,058

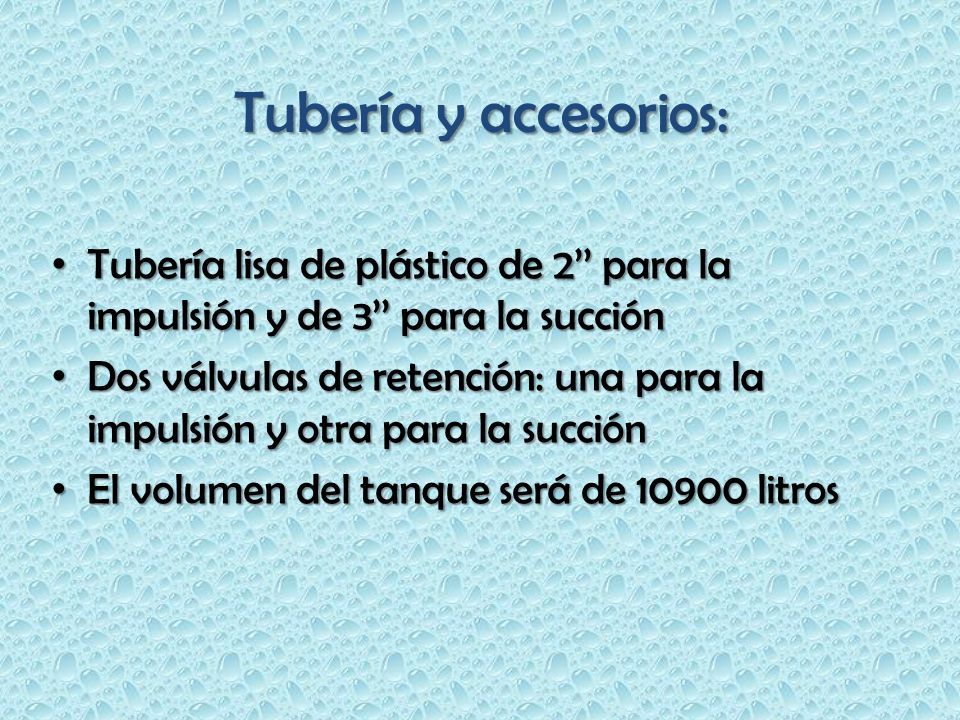

5 Tubería y accesorios: Tubería lisa de plástico de 2’’ para la impulsión y de 3’’ para la succión Tubería lisa de plástico de 2’’ para la impulsión y de 3’’ para la succión Dos válvulas de retención: una para la impulsión y otra para la succión Dos válvulas de retención: una para la impulsión y otra para la succión El volumen del tanque será de 10900 litros El volumen del tanque será de 10900 litros

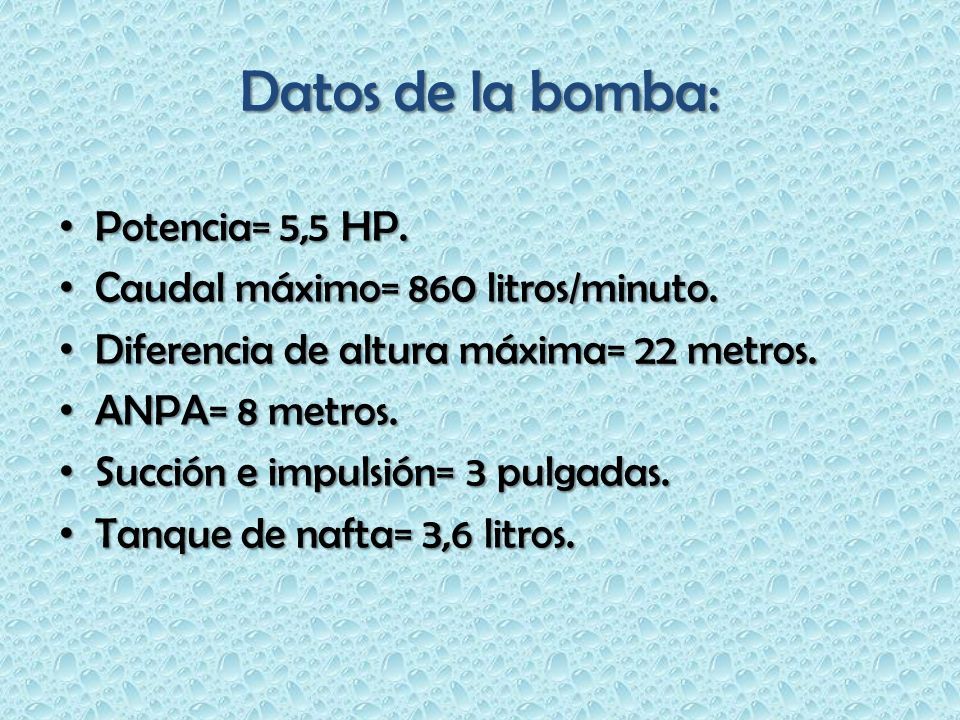

6 Datos de la bomba: Potencia= 5,5 HP. Potencia= 5,5 HP. Caudal máximo= 860 litros/minuto. Caudal máximo= 860 litros/minuto. Diferencia de altura máxima= 22 metros. Diferencia de altura máxima= 22 metros. ANPA= 8 metros. ANPA= 8 metros. Succión e impulsión= 3 pulgadas. Succión e impulsión= 3 pulgadas. Tanque de nafta= 3,6 litros. Tanque de nafta= 3,6 litros.

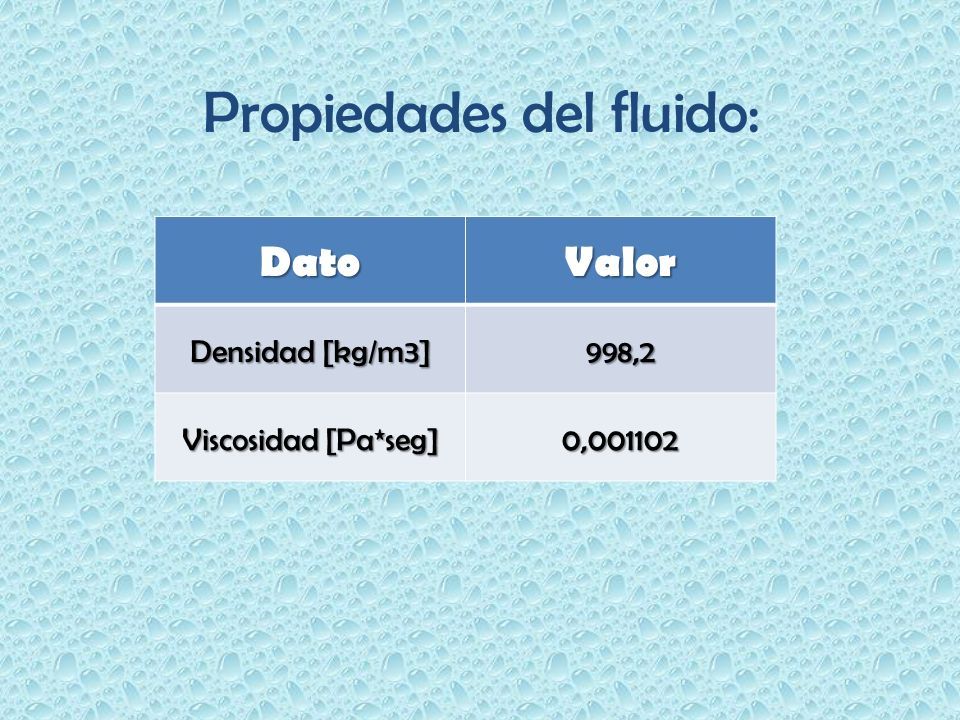

7 Propiedades del fluido: DatoValor Densidad [kg/m3] 998,2 Viscosidad [Pa*seg] 0,001102

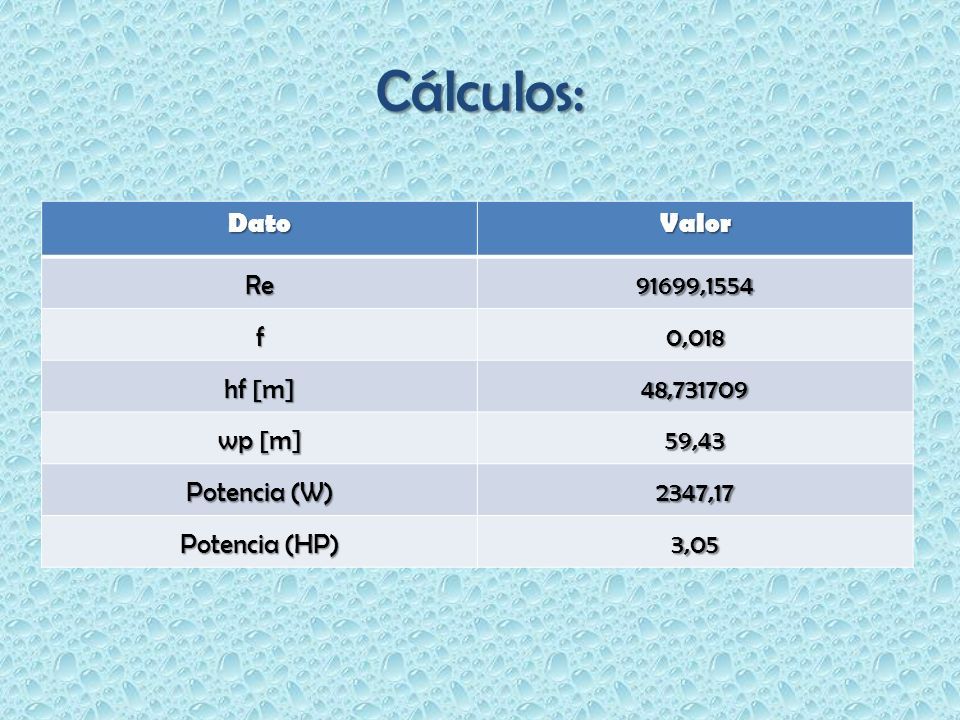

8 Cálculos: DatoValor Re91699,1554 f0,018 hf [m] 48,731709 wp [m] 59,43 Potencia (W) 2347,17 Potencia (HP) 3,05

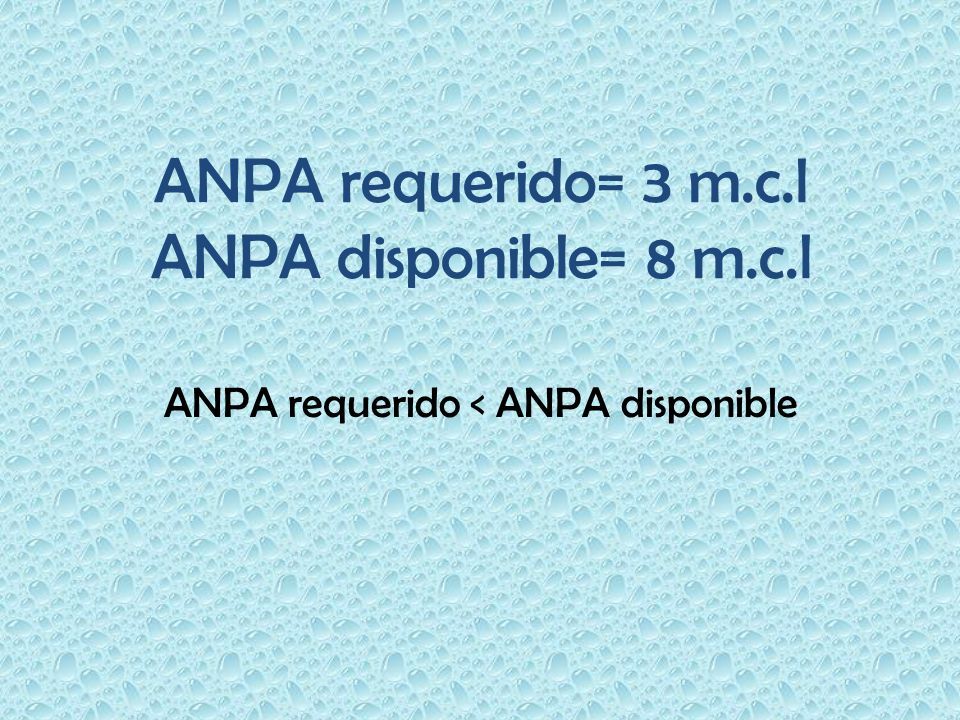

9 ANPA requerido= 3 m.c.l ANPA disponible= 8 m.c.l ANPA requerido < ANPA disponible

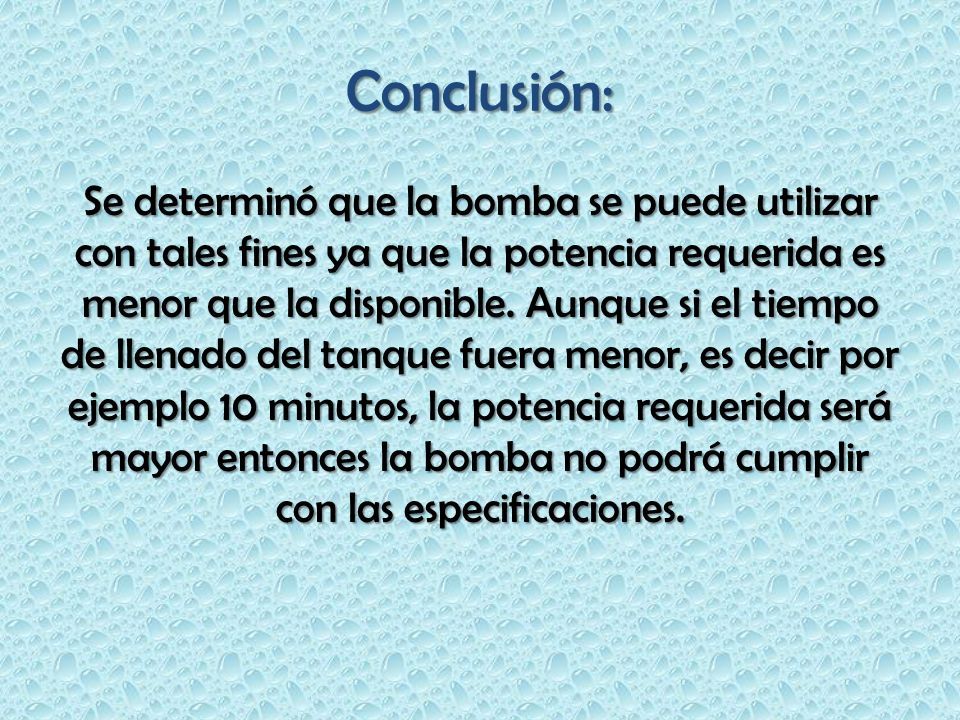

10 Conclusión: Se determinó que la bomba se puede utilizar con tales fines ya que la potencia requerida es menor que la disponible. Aunque si el tiempo de llenado del tanque fuera menor, es decir por ejemplo 10 minutos, la potencia requerida será mayor entonces la bomba no podrá cumplir con las especificaciones.

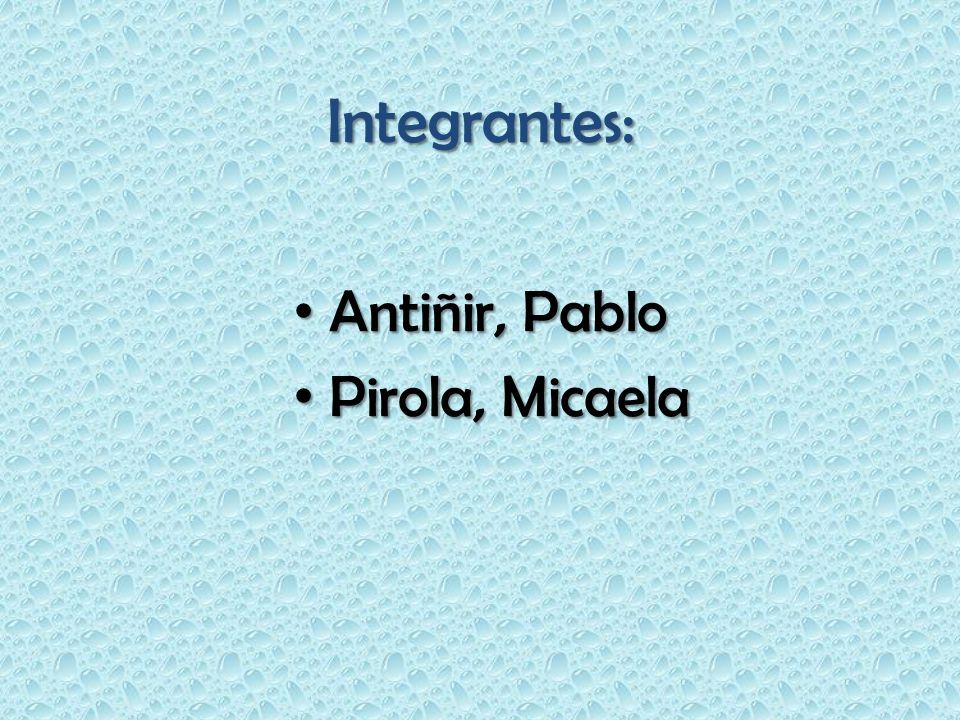

11 Integrantes: Antiñir, Pablo Antiñir, Pablo Pirola, Micaela Pirola, Micaela
